LIETOŠANAS INSTRUKCIJA ROS2 850CV Mirka

Atbilstības deklarācijaKWH Mirka Ltd66850 Jeppo, Finland (Somija)vienīgi uz savu atbildību apliecina, ka 200 mm (8 collu) 10 000 apgr./min. divroku ekscentra orbitālās slīpmašīnas (skatīt izstrādājuma konfigurācijas/specifikāciju tabulu konkrētajam modelim), uz kurām attiecas šī deklarācija, atbilst turpmāk minētajam(-iem) standartam(-iem) vai citam(-iem) EN ISO 15744:2008 normatīvajam(-iem) dokumentam(-iem). Atbilstība ir noteikta saskaņā ar Direktīvas 89/392/EEK prasībām, Direktīvās 91/368/EEK, 93/44/EEK un 93/68/EEK ietvertajiem labojumiem un konsolidētās Direktīvas 2006/42/EK prasībām.
Jeppo 13.06.2016	MIRKA
Izdošanas vieta un datums Uznēmums Stefan Sjöberg, uznēmuma vadītājs
Lietošanas instrukcijaletvertās daļas–sastāvdaļu lapa, sastāvdaļu saraksts, slīpmašīnas rezerves daļu komplekti, obligāti ievērojamie noteikumi, informācija par atbilstošu darbarīka lietošanu, darbstacijām un darbarīka ekspluatācijas sākšanu, lietošanas norādījumi, izstrādājuma konfigurāciju/specifikāciju datu tabulas, problēmu novēršanas norādījumi.		Svarīgi!Pirms instrumenta salikšanas, darbināšanas, apkopes vai labošanas rūpīgi izlasiet šo in-strukciju. Glabājiet šo instrukciju drošā un viegli pieejamā vietā.
Ražotājs/piegādātājsKWH Mirka Ltd.66850 Jeppo, Finland (Somija)Tālr.: [phone]Fakss: [phone]		Nepieciešamie individuālie aizsardzībaslīdzekļiAizsargbrilles RespiratoriAizsargcimdi Dzirdes aizsargierīces
leteicamais gaisa vada lielums (minimālais)10 mm 3/8 collas	leteicamais maksimums Šļūtenes garums8 metri 25 pēdas		Gaisa spiediensMaksimālais darba spiediens: 6,2 bāri 90 psig leteicamais minimālais spiediens: nav attiecināms nav attiecināms

Obligāti ievērojamie noteikumi

1. Vispārīgi nozares noteikumi par drošību un veselību, 1910. daļa, OSHA 2206, kurus var iegūt šeit: izdevniecības Government Printing Office dokumentu daļas vadītājs, Washington DC 20402.
2. Pärnēsājamo saspiesta gaisa darbarīku drošības kodekss, ANSI B186.1, kas ir pieejams šeit: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018.
3. Valsts un vietējie noteikumi.

Darbarīka atbilstoša lietošana

Šī slīpmašīna ir paredzēta jebkura veida materiālu, tostarp metāla, koka, akmens, plastmasas un citu materiālu, slīpēšanai, izmantojot šim nolūkam paredzētu slīpmaterialu. Neizmantojiet slīpmašīnu tai neparedzētā nolūkā, ja neesat vispirms konsultējies ar ražotāju vai ražotāja pilnvaroto izplatītāju. Nelietojiet atbalsta paliktņus, kuru darba ātrums ir mazāks par 10 000 apgr./min tukšgaitā.

Darbstacijas

Instrumentu ir paredzēts lietot kā rokas instrumentu. Lietojot darbarīku, ieteicams stāvēt uz stabilas virsmas. Darbarīku var lietot jebkurā pozīcijā, taču pirms tam lietotājam ir jānostājas drošā pozīcijā, cieši jāsatver darbarīks, jāieņem stabila stāja un jāsagatavojas slīpmašīnas radītajai griezes momenta ietekmei. Skatiet sadaļu “Lietošanas instrukcija”.

Darbarīka ekspluatācijas sākšana

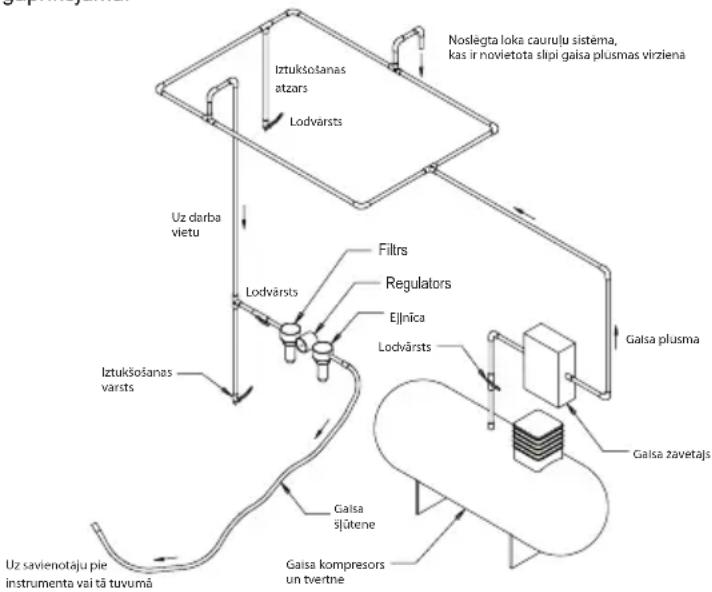

Lietojiet tīru, ieeļlotu gaisa padeves avotu, kas, darbinot darbarīku ar pilnībā nospiēstu sviru, nodrošina darbarīkā 6,2 bāru (90 psig) gaisa spiedienu (izmērīto). leteicams izmantot apstiprinātu 10 mm (3/8 collas) gaisa vadu, kura garums nepārsniedz 8 m (25 pēdas). leteicams darbarīku pievienot gaisa padeves avotam, kā tas ir redzams 1. attēlā.

Pievienojot darbarīku gaisa vada sistēmai, noteikti uzstādiet viegli sasniedzamu un lietojamu gaisa padeves atslēgšanas vārstu. Gaisa padeves avots ir jāieeljo. Ir stingri ieteicams lietot gaisa filtru, regulatoru un ellotāju (FRL), kā tas ir redzams 1. attēlā, jo tādējādi rīkam tiek nodrošināta tīra un ieeilota gaisa padeve, uzturot nepieciešamo spiedienu. Lai saņemtu papildinformāciju par šādu aprīkojumu, sazinieties ar piegādātāju. Ja šāds aprīkojums netiek lietots, darbarīks ir manuāli jāeljo.

Lai manuāli ieeļlotu darbarīku, atvienojiet gaisa vadu un darbarīka caurules savienotājā (ieplūdes atverē) iepiliniet 2 vai 3 pilienus piemērotas pneimatiskā motora ellas, piemēram, Fuji Kosan FK-20, Mobil ALMO 525 vai Shell TORCULA® 32. Atkārtoti pievienojiet darbarīku gaisa padeves avotam un dažas sekundes darbiniet darbarīku ar mazu ātrumu, lai nodrošinātu ellas cirkulāciju sistēmā gaisa plūsmas ietekmē. Ja darbarīks tiek bieži lietots, eļjojiet to katru dienu vai tad, kad samazinās tā darbības ātrums vai pazeminās jauda.

Darbarika darbības laikā ir ieteicams darbarikā nodrošināt 6,2 bāru (90 psig) gaisa spiedienu. Darbariku var darbināt arī ar zemāku spiedienu, taču spiediens nekādā gadījumā nedrīkst pārsniegt 6,2 bārus (90 psig).

Lietošanas instrukcija

1. Pirms šī darbarīka lietošanas izlasiet visus norādījumus. Visiem lietotājiem ir pilnīgi jāapgūst lietošanas pamācība un jābūt informētiem par šiem drošības noteikumiem. Visas apkopes un remonta darbības ir jāveic apmācītiem darbiniekiem.
2. Pärliecinieties, vai darbariks ir atvienots no gaisa padeves avota. Izvēlieties piemērotu slīpmateriālu un piestipriniet to atbalsta paliktnim. Uzmanīgi novietojiet slīpmateriālu atbalsta paliktņa centrā

3. Izmantojot darbarīku, noteikti lietojiet nepieciešamo aizsargaprīkojumu.

4. Slīpējot iedarbiniet darbarīku tikai pēc tam, kad tas ir atbalstīts pret apstrādājamo virsmu. Pirms darbarīka apturēšanas noteikti noņemiet to no apstrādājamās virsmas. Tādējādi tiek novērsta virsmas saskrāpēšana slīpmateriāla pārmērīgi liela griešanās ātruma dēļ.

5. Pirms slīpmateriāla vai atbalsta paliktņa uzstādīšanas, regulēšanas vai noņemšanas noteikti pārtrauciet gaisa padevi slīpmašīnai.

6. Vienmēr ienemiet stabilu stāju un/vai pozīciju un sagatavojieties slīpmašīnas radītā griezes momenta iedarbībai.

7. Lietojiet tikai atbilstošas rezerves dajas.

8. Vienmēr nodrošiniet, lai slīpējamais materiāls būtu cieši nostiprināts un nekustētos.

9. Regulāri pārbaudiet, vai šljūtene un savienojumi nav nodiluši. Nesot darbarīku, neturiet to aiz šljūtenes; ja nesat darbarīku, kuram ir pievienots gaisa padeves avots, uzmanieties, lai neiedarbinātu darbarīku.

10. Puteklj var būt viegli uzliesmojoši. Puteklj sūcēja puteklju savācējmaiss jāiztīra vai jānomaina ik dienas vai arī tad, kad savācējmaiss ir līdz pusei pilns vai sver 2,3 kg (5 mārciņas). Iztirot vai nomainot savācējmaisu, tiek nodrošināta arī optimāla veiktspēja.

11. Nepārsniedziet maksimālo ieteicamo gaisa spiedienu. Lietojiet aizsargaprīkojumu saskaņā ar ieteikumiem.

12. Darbarikam nav elektroizolācijas. Nelietojiet darbarīku, ja tas var saskarties ar spriegumam pieslēgtiem vadiem, gāzes caurulēm, ūdens caurulēm un citiem līdzīgiem objektiem. Pirms lietošanas pārbaudiet darba zonu.

13. Uzmanieties, lai nepieļautu apģērba, saišu, matu, tīrīšanas lupatiņu un citu līdzīgu objektu iekeršanos kustīgajās daļās. Ja tas notiek, ķermenis tiek parauts darba virsmas un darbarīka kustīgo daļu virzienā, radot būtisku apdraudējumu.

14. Lietošanas laikā netuviniet plaukstas rotējošajam paliktnim.

15. Ja konstatējat darbarīka darbības traucējumus, nekavējoties pārtrauciet darbarīka lietošanu un nododiet to apkopei un remontam.

16. Nedarbiniet darbarīku tukšgaitā, ja neesat nodrošinājis visu tuvumā esošo personu vai objektu aizsardzību pret darbības laikā aizsviestu slīpmateriālu vai paliktni.

lzstrādājuma konfigurācija/tehniskie dati: 10 000 apgr./min. ekscentra orbitālā slīpmašīna

Ekscentritäte	Puteklsücëja veids	Pamatnes izmërs mm (col-las)	Modeļa nosaukums	Izstrādājuma tīrsvars kg (mārciņas)	Augs-tums mm (col-las)	Garums mm (col-las)	Jauda (vati (ZS)	Gaisa patēriņš (l/min (standarta kubikpēdas/ min)	*Trokšņa līmenis (dBA)	*Vibrācijas līmenis (m/s2)	*Nenoteiktības koeficients K (m/s2)
5 mm(3/16 collas)	Galvenais puteklsücëjs (CV)	200 (8)	Mirka® ROS2-850CV	1,56(3,42)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 77	4.87 0.98
5 mm(3/16 collas)	Ar puteklsücëju (DB)	200 (8)	Mirka® ROS2-850DB	1,55(3,41)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 90	5.30 1.02
Trokšņu līmeņa pārbaude ir veikta atbilstoši standartam EN ISO 15744:2008 — Rokas pārnēsājamie mehāniskās piedziņas darbarīki — Trokšņa mērīšanas kodekss — Inženiermetode (2. klase) un standartu EN ISO 11203:2009 Akustika — Mašīnu un iekārtu emitētais troksnis — Skaņas emisijas spiediena līmeņu noteikšana darba vietā un citās norādītās vietās no skaņas jaudas līmeņa.Vibrāciju pārbaude ir veikta atbilstoši standartam EN ISO 28927-3 — Ar piedziņu aprīkotie portafīvie rokturamie darbarīki — Testēšanas metodes vibrāciju emisijas novērtēšanai — 3. daļa: Pulēšanas ripas un rotācijas, orbitālās un ekscentra orbitalās slīpmašīnas.

Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

*Tabulā norādītās vērtības ir iegūtas, laboratorijā veicot pārbaudes saskaṇā ar norādītajiem kodeksiem un standartiem, tāpēc ar tām nepietiek riska novērtēšanai. Konkrētā darbavietā noteiktās vērtības var atšķirties no norādītajām vērtībām. Iedarbības faktiskās vērtības un riska vai kaitējuma līmenis, kuram tiek pakļauta persona, katrā situācijā ir atšķirīgi un ir atkarīgi no apkārtējās vides, personas darbībām, apstrādājamā materiāla, darbstacijas konstrukcijas, kā arī personas fiziskā stāvokļa un tā, cik ilgi persona ir pakļauta iedarbībai. Uzņēmums KWH Mirka, Ltd. neuzņemas atbildību par sekām, ko var izraisīt jebkurš personas riska novērtējums, kas ir veikts, pamatojo-ties uz norādītajām vērtībām, nevis faktiskajām iedarbības vērtībām.

Papildinformāciju par arodveselību un drošību var iegūt tālāk norādītajās vietnēs. https://osha.europa.eu/en (Eiropā) http://www.osha.gov (ASV)

Problēmu novēršanas pamācība

Problēma lespējamais	cēlonis Risinājums
Maza jauda un/vai mazs ātrums tukšgaitā	Nepietiekams gaisa spiediens Pārbaudiet spiedienu slīpmašīnas gaisa vada gaisa pievadā, kamēr rīks darbojas tukšgaitā. Spiedienam jābūt 6,2 bāri (90 psig/620 kPa).
	Aizsprostots skaņas slāpētājs(-i) Lai uzzinātu, kā noņemt skaņas slāpētāju, skatiet sadaļu “Korpusa izjaukšana”. Skaņas slāpētāju–detaļu Nr. 58–var skalot ar tīra piemērota tīrīšanas līdzekļa pretplūsmu, līdz iztīrīti visi netīrumi un gruži. Ja skaņas slāpētāju nevar pienācīgi iztīrīt, nomainiet to. (Skatiet sadaļu “Korpusa montāža”.)
	levietots pievada siets lztīriet pievada sietu ar tīru, piemērotu tīrīšanas šķīdumu. Ja sietu nevar notīrīt, nomainiet to.
	Viena vai vairākas nodilušas vai salūzušas lāpstiņas	Uzstādiet pilnu jaunu lāpstiņu komplektu (lai rīks pienācīgi darbotos, jānomaina visas lāpstiņas). Ieeļjojet visas lāpstiņas ar kvalitatīvu pneimatisko darbarīku elļu. Skatiet sadaļu “Motora izjaukšana” un “Motora montāža”.
	Uz iekšēju gaisa noplūdi motora korpusā norāda lielāks gaisa patēriņš nekā parasti un mazāks ātrums nekā parasti.	Pārbaudiet, vai motors ir novietots un fiksācijas gredzens ir ievietots atbilstoši. Pārbaudiet, vai gredzenveida blīve fiksācijas gredzena gropē nav bojāta. Izņemiet motora bloku un uzstādiet to no jauna. Skatiet sadaļu “Motora izjaukšana” un “Motora montāža”.
	Nodilušas motora daļas Motora kapitālremonts. Sazinieties ar pilnvarotu Mirka apkopes centru.
	Nodiluši vai salūzuši darbvārpstas gultņi Nomainiet nodilušos vai salūzušos gultņus. Skatiet sadaļu “Motora izjaukšana” vai “Motora montāža”.
Gaisa noplūde caur ātruma kontroli un/vai vārsta kājiņu.	Netīra, salūzusi vai saliekusies vārsta atspere, vārsts vai vārsta ligzda.	Izjauciet, pārbaudiet un nomainiet nodilušās vai bojātās daļas. Skatiet sadaļu “Korpusa izjaukšana” un “Korpusa montāža”.
Vibrācija/rupja slīpēšana	Nepareiza pamatne Izmantojiet tikai tādus paliktņus, kuru svars un izmērs atbilst šai mašīnai.
	Virsmas apdares starplikas vai cita materiāla izmantošana	Izmantojiet tikai šai mašīnai paredzētas abrazīvās pamatnes un/vai apdares starplikas. Nestipriniet pie slīpmašīnas pamatnes virsmas neko, kas nav īpaši paredzēts lietošanai ar pamatni vai slīpmašīnu.
	Nepareiza elļjošana vai ārēju nogulšņu uzkrāšanās.	Izjauciet slīpmašīnu un iztīriet piemērotā tīrīšanas šķīdumā. Samontējiet slīpmašīnu. (Skatiet “Apko-pes rokasgrāmatu”)
	Nodilis vai salūzis aizmugurējais vai priekšējais motora gultnis(-ņi)	Nomainiet nodilušos vai salūzušos gultņus. Skatiet sadaļu “Motora izjaukšana” un “Motora montāža”.
	Mašīnām ar putekļsūcēju: iespējams, ka, slīpējot līdzenu virsmu, gaisa plūsma ir pārāk spēcīga, izraisot paliktņa pielipšanu pie slīpējamās virsmas.	DB mašīnām paliktņa darbvārpstai uzlieciet papildu paplāksnī(-es), lai palielinātu atstarpi starp paliktni un uzliktni. CV mašīnām samaziniet gaisa plūsmu putekļsūceja sistēmā un/vai paliktnī ievietojiet papildu paplāksnī(-es).
