KäyttöohjeetSisältö – Osasivu, Osaluettelo, Hiomakoneen varaosasarjat,Lue ja noudata, Koneen oikea käyttö, Työasemat, Koneenkäyttöönotto, Käyttöohjeet, Laitekokoonpano/Tekniset tiedot,Vianetsintäopas		TärkeääLue nämä ohjeet huolellisesti ennen koneen asennusta,käyttöä, huoltoa tai korjausta.Säilytä nämä ohjeet turvallisessa paikassa, helposti saatavilla.
Valmistaja/toimittajaKWH Mirka Ltd.66850 Jepua, SuomiTel: [phone]Fax: [phone]		Tarvittavat henkilökohtaiset suojavarusteetSuojalasit HengityssuojainSuojahansikkaat Kuulosuojaimet
Suositeltava paineilmaletkun koko – minimi10 mm 3/8"	Suositeltava paineilmaletkun maksimipituus8 metriä 25 jalkaa		IlmanpaineMaksimityöpaine 6,2 bbaaria 90 psigSuositeltava minimiarvo NA NA

Lue ja noudata

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, Tilausosoite: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 Tilausosoite:American National Standards Institute, Inc.; 1430 New York, New York 10018
3) Valtiolliset ja paikalliset säädökset.

Koneen oikea käyttö

Tämä hiomakone on suunniteltu kaikentyyppisen materiaalin kuten metallin, puun, kiven, muovin jne. hiomiseen kyseiseen tar-koitukseen suunniteltua hiomapyöröä käyttäen. Älä käytä tätä hiomakonetta mihinkään muuhun kuin edellä määriteltyyn tar-koitukseen neuvottelematta valmistajan tai valmistajan val-tuuttaman edustajan kanssa. Älä käytä hioma-alustoja, joiden työstönopeus on alle 10 000 k/min.

Työasemat

Tämä kone on käsikäyttöinen. Käyttäessäsi konetta seiso aina tukevalla alustalla. Itse koneen toiminta-asento voi olla mikä tahansa edellyttäen, että koneen käyttäjällä on tukeva, tasapainoinen asento ja varma ote laitteesta sekä hän on tietoinen hiomakoneen mahdollisuudesta kehittää yllättäviä ja voimakkaita vääntöliikkeitä (reaktiivinen vääntömomentti). Katso kohta Käyttöohjeet.

Koneen käyttöönotto

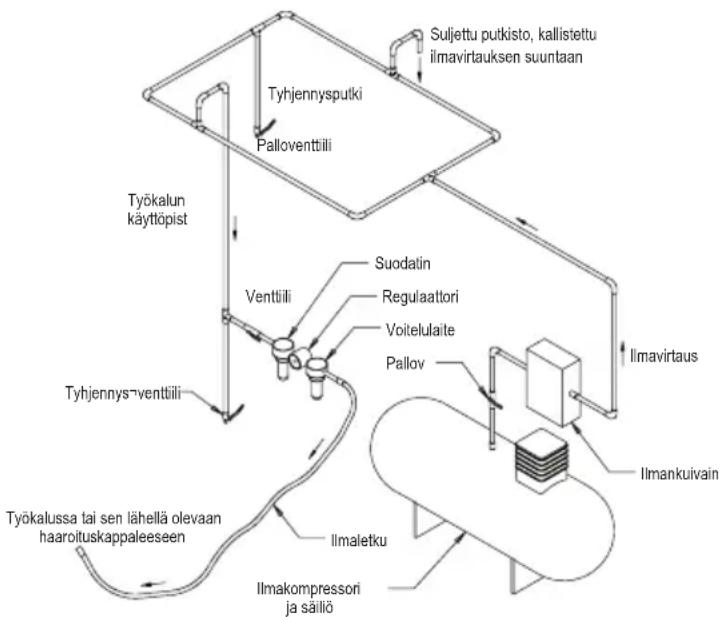

Käytä puhdasta, voideltua paineilmaa, joka antaa koneeseen mitatun 6,2 baarin (90 psig) ilmanpaineen koneen käydessä käynnistysvipu täysin alas painettuna. Suosittelemme ø10 mm (3/8") ja enimmäispituudeltaan 8 m (25 jalkaa) olevan paineilmaletkun käyttöä. Kytke kone ilmanlähteeseen kuvan 1 mukaisesti.

Älä kytke konetta paineilmajärjestelmään ilman helppokäyttöistä ja kätevästi käsillä olevaa ilmansulkuventtiiliä. Koneen yhteydessä tulisi käyttää paineilmavoitelua. Erittäin suositeltavaa on käyttää ilmansuodatin, -säädin ja -voitelijayhdistelmää (FRL) kuvan 1 osoittamalla tavalla. Tällöin ilma välittyy puhtaana ja voideltuna oikealla paineella koneeseen. Yksityiskohtaista tietoa suositelta-vista yhdistelmistä saat jälleenmyyjiltämme. Jos yhdistelmää ei käytetä, kone on voideltava käsin.

Koneen voiteleminen käsin: Irrota paineilmaletku ja laita sen tuloliittimen aukkoon 2-3 tippaa koneeseen sopivaa paineilma-moottorin voiteluöljyä (esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32). Kytke kone uudelleen tuloliittimeen ja anna sen käydä matalilla kierroksilla muutaman sekunnin ajan, jotta ilma pääsee kierrättämään öljyä. Jos konetta käytetään usein, toista voitelu päivittäin tai aina, kun huomaat koneen käynnistyvän liian hitaasti ja / tai menettävän tehoaan.

Suositeltava ilmanpaine koneen käydessä on 6,2 baaria (90 psig). Pienemmälläkin paineella kone voi käydä, mutta ei milloinkaan suuremmalla kuin 6,2 baaria (90 psig).

Käyttöohjeet

1) Lue tarkoin kaikki ohjeet ennen koneen käyttöä. Kaikkien koneen käyttäjien on oltava koulutettuja sen käyttöön ja tietoisia näistä turvasäännöistä. Kaikki huolto- ja korjaustyöt on toteutettava vain koulutetun henkilökunnan toimesta.
2) Varmista, että kone on kytketty irti paineilmaverkostosta. Valitse sopiva hiomapyörö ja kiinnitä se pitävästi hioma-alustaan. Ole huolellinen ja varmista, että hiomapyörö on keskellä hioma-alustaa.
3) Käytä aina vaadittuja turvavarusteita työskennellessäsi tällä koneella.
4) Pidä kone hiottavan pinnan päällä aina ennen käynnistämistä. Nosta kone pois hiottavalta pinnalta aina ennen koneen pysäyttämistä. Näin vältät ylikierrosten aiheutta-man pinnan vaurioitumisen.
5) Irrota paineilmaletku hiomakoneesta aina ennen hioma-pyörön tai hioma-alustan asentamista, säätämistä tai poistamista.
6) Konetta käyttäessäsi seiso aina tukevassa asennossa ja muista hiomakoneen mahdollisuus kehittää yllättäen voimakkaita vääntöliikkeitä.
7) Käytä vain koneeseen suunniteltuja varaosia.
8) Varmista aina, että hiottava materiaali on kiinnitetty kunnolla pai-koilleen niin, että se ei pääse liikkumaan työstettäessä.
9) Tarkasta säännöllisesti ilmaletkun ja liitinten mahdolliset kulumiset. Älä kanna konetta paineilmaletkusta. Muista tarkoin varoa käynnistämästä konetta aina, kun liikutat / kannat sitä paineilmalaitteeseen kytkettynä.
10) Pöly voi olla erittäin helposti syttyvää. Pölypussi on puhdistettava tai vaihdettava päivittäin tai, kun pussi on puolittain täynnä tai pölyä on 2,3 kg. Pölypussin tyhjennys tai vaihto varmistaa myös, että kone toimii optimaalisesti.
11) Älä ylitä suositeltua enimmäisilmanpainetta. Käytä turvavarusteita suositusten mukaisesti.
12) Työkalu ei ole sähköeristetty. Älä siis käytä sitä paikoissa, missä on mahdollisuus joutua kosketuksiin sähkövirran, kaasuputkien, vesiputkien jne. kanssa. Tarkista työskentelyalue ennen työskentelyn aloittamista.
13) Pidä huolellisesti vaatteet, solmiot, hiukset, puhdistus-rievut jne. loitolla koneen liikkuvista osista. Esim. vaatteen tarttuminen koneeseen saattaa aiheuttaa vakavan vaaratilanteen vartalon työntyessä kohti työstettävää kohdetta ja koneen liikkuvia osia.
14) Työkalua käytettäessä varo, että kädet eivät kosketa työkalun pyörivää alustaa.
15) Toimintahäiriön ilmetessä lopeta työkalun käyttö välittömästi ja huolehdi huollon ja/tai korjauksen järjestämisestä.
16) Vältä työkalun tyhjäkäyntiä suojellaksesi muita ihmisiä ja esineitä hiomalaikan tai alustan irtoamiselta.

Laitekokoonpano / tekniset tiedot: 10.000 k/min epäkeskohiomakone

Epäkes-koliike	Pölynpoisto	Alustan koko mm (“)	Mallinumero	Tuotteen nettopalno kg (naulaa)	Korkeus mm (“)	Pituus mm (“)	*Teho W (hv)	Ilmankulutus LPM (scfm)	*Melu taso dBA	*Tärinä taso m/s2	*Epävarmuus kerroin K m/s2
5,0 mm (3/16 in.)	Keskus imuriliitäntä	200 (8)	Mirka® ROS2-850CV	1,56 (3,42)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 77 4	87 0,98
5,0 mm (3/16 in.)	Poistoliitäntä 200 (8)	Mirka® ROS2-850DB	1,55 (3,41)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 90 5	30 1,02
Äänitasokoe on suoritettu EN ISO 15744:2008:n mukaisesti – Ei-sähkökäyttöiset käsikoneet – Melunmittausmenetelmä – Tekninen menetelmä (tarkkuusluokka 2) ja EN ISO 11203:2009 Akustiikka – Koneiden ja laitteiden melupäästö – Emissioäänenpainetasojen määrittäminen työskentelypaikalla ja muissa määrätyissä paikoissa äänitehotasosta laskemalla.Tärinätesti on suoritettu EN ISO 28927-3:n mukaisesti: Käsikoneet – Tärinäpäästön arvioinnin mittausmenetelmät – Osa 3: Kiillotuskoneet sekä pyörivät, epäkesko- ja tasohiomakoneet.

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot laboratoriotesteistä ovat esitettyjen koodien ja standardien mukaisia eivätkä ole riittäviä riskien arviointiin. Tietyissä työpaikoissa mitatut arvot voivat poiketa ilmoitetuista mittausarvoista. Todelliset altistumisen aiheuttamat vauriot ja vahingon tai haitan määrä riippuvat kulloisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Oy KWH Mirka Ab yhtiötä ei voida asettaa vastuuseen vaurioista, jotka ovat seurausta ilmoitettuja arvoja korkeammista työskentelyarvoista.

Lisää työsuojelutietoutta on saatavissa mm. seuraavilta www-sivuilta:

https://osha.europa.eu/en (Eurooppa)

http://www.osha.gov (USA)

Vianetsintä

Ongelma Mahdollinen	syy Toimenpide
Alhainen teho ja / tai pyörimis-nopeus	Riittämätön ilmanpaine Tarkista ilmanpaine	hiomakoneen sisääntuloau-kosta koneen käydessä vapaasti. Paineen tulisi olla 6,2 baaria (90 psig/620 kPa).
	Tukkiutunut äänenvaimennin/ äänenvai-mentimet	Katso kohta Rungon purkaminen / äänenvaimenti-men poisto. Äänenvaimennin (osa 58) voidaan puhdistaa sopivassa puhtaassa pesuliuoksessa kunnes kaikki saasteet ja tukkeumat on poistettu. Jos äänenvaimenninta ei voi puhdistaa perusteel-lisesti, vaihda se uuteen. (Katso kohta Rungon asennus).
	Tukkeutunut tulosuodatin Puhdista tulosuod	atin sopivalla, puhtaalla pesuliuoksella. Jos suodatin ei puhdistu, vaihda se uuteen.
	Yksi tai useampia kuluneita tai rikkoontu-neita lamellisiipiä.	Asenna täydellinen sarja uusia lamellisiipiä (jotta kone toimisi kunnolla, kaikki siivet on vaihdettava). Sivele kaikki siivet korkealaatuisella paineilma-työkaluille tarkoitetulla öljyllä. Katso kohdat Moot-torin purkaminen ja Moottorin kokoonpano.
	Sisäinen ilmavuoto moottorin rungossa ilmenee normaalia runsaampana ilmanku-lutuksena tai normaalia pienempänä nopeutena.	Tarkista moottorin paikoitus ja lukkorenkaan kiin-nitys. Tarkasta onko lukkorenkaan urassa oleva o-rengas mahdollisesti vaurioitunut. Poista moot-torikokoonpano ja asenna se uudelleen paikoilleen. Katso kohdat Moottorin purkaminen ja Moottorin kokoonpano.
	Kuluneet moottorin osat Huollata moottori.	Ota yhteys Mirkan valtuutta-maan huoltoliikkeeseen.
	Sisemmät laakerit kuluneet tai rikkoon-tuneet	Vaihda kuluneet tai rikkoontuneet laakerit. Katso kohdat Moottorin purkaminen ja Moottorin kokoonpano.
Ilmavuoto kierrosluvun säätimen ja / tai venttiilin karan kautta.	Likainen, rikkoontunut tai taipunut vent- tiilinjousi, venttiili tai venttiilin istukka.	Pura, tarkasta ja uusi kuluneet tai vaurioituneet osat. Katso kohdista Rungon purkaminen ja Run-gon kokoonpano.
Tärinä / epätasainen toiminta	Väärä hioma-alusta Käytä kooltaan ja paino	taan ainoastaan konee-seen suunniteltuja alustoja.
	Väärä alusta tai hiontamateriaali Käytä aino	astaan koneeseen suunniteltuja hioma-pyöröjä ja / tai lisälaitteita. Älä liitä hioma-alustaan mitään mitä ei ole suunniteltu käytettäväksi kyseisen hiomakoneen ja hioma-alustan kanssa.
	Sopimaton voitelu tai karstan muodos-tuminen.	Pura hiomakone ja puhdista se sopivassa pesuli-uoksessa. Kokoa hiomakone. (Katso kohta Huolto)
	Kuluneet tai rikkoontuneet moottorin etu-tai takalaakerit	Vaihda kuluneet tai rikkoontuneet laakerit. Katso kohdat Moottorin purkaminen ja Moottorin kokoonpano.
	Tasaisella pinnalla hiottaessa imurilla varustetut koneet saattavat saada liikaa alipainetta, joka aiheuttaa hioma-alustan tarttumisen hiottavaan pintaan.	DB-koneissa lisää hioma-alustan pystyakseliin yksi tai useampia ylimääräisiä aluslevyjä lisätäksesi välystä alustan ja suojuksen välissä. CV-koneissa vähennä keskusimurijärjestelmän alipainetta ja / tai lisää yksi tai useampia ylimääräisiä tiivistysrenkaita alustaan.
