РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ROS2 850CV Mirka

bg Инструкция за експлоатация 8-11

cs Návod k obsluze.... 12-15

da Brugsanvisning 16-19

Декларация за съответствиеKWH Mirka Ltd.66850 Jeppo, Финландиядекларираме на своя собствена отговорност, че продуктът „Ексцентрикова шлифовъчна машина с допълнителна ръкохватка“, 200 mm (8 in.) 10 000 об/мин (Вижте таблицата „Конфигурация/спецификации на продукта“ за конкретния модел), за който се отнася настоящата декларация, съответства на следния(те) стандарт(и) или друг(и) нормативен(ни) документ(и) EN ISO 15744:2008. Прилагат се разпоредбите на Директива 89/392/ЕИО, изменена с Директиви 91/368/ЕИО, 93/44/ЕИО и 93/68/ЕИО и консолидиране на Директива 2006/42/ЕО
Jeppo 13.06.2016MIRKA
Място и дата на издаване Компания Щефан Сьоберг, Главен изпълнителен директор
Инструкции за оператораВключва – страница с частите, списък на частите, комплекти резервни части за шлайф машината, „Моля, прочетете и спазвайте“, правилна работа с инструмента, работни станции, пускане на инструмента в експлоатация, инструкции за експлоатация, таблици с конфигурацията/спецификациите на продукта, ръководство за търсене на неизправности		Важновнимателно прочетете тези инструкции, преди да инсталирате, работите, обслужвате или ремонтирате този инструмент. Запазете тези инструкции на сигурно и лесно достъпно място.
Производител/ДоставчикKWH Mirka Ltd.66850 Jeppo, Финландиятел: + 358 20 760 2111факс: [phone]		Необходими лични предпазни средстваЗащитни очила Дихателни маскиЗащитни ръкавици Антифони
Препоръчителна линия за подаване на въздухМинимален размер10 mm 3/8 in	Препоръчителна максимальна дължина на маркуча8 метра 25 фута		Налягане на въздухаМаксимално работно налягане 6,2 bar 90 psigПрепоръчителен минимум Няма Няма

Моля, прочетете и спазвайте

1) Общи промишлени наредби за здраве и безопасност на работното място, част 1910, OSHA 2206, налични от: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Кодекс за безопасност за преносими пневматични инструменти, ANSI B186.1, наличен от: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Държавни и местни наредби.

Правилна работа с инструмента

Тази машина за шлифоване е предназначена за шлифоване на всякакви видове материали, т.е. метали, дърво, камък, пластмаса и други, с помощта на абразиви, предназначени за целта. Не използвайте тази машина за шлифоване за цели, различни от посочените, без да се консултирате с производителя или с упълномощения доставчик. Не използвайте подложки, чиято работна скорост е по-ниска от 10 000 об/мин при свободен ход.

Работни станции

Инструментът е предназначен за употреба като ръчен инструмент. Препоръчително е инструментът да се използва винаги докато операторът е застанал на твърд под. Това може да става в произволна позиция, но преди всяка употреба операторът трябва да заеме стабилна поза, хвашайки здраво инструмента и стълвайки стабилно на пода, и трябва да е нясно, че машината за шлифоване може да реагира на въртящия момент. Вижте раздел „Инструкции за експлоатация“.

Пускане на инструмента в експлоатация

Използвайте въздухоподаваща система с чист, омаслен въздух, която може да осигури контролирано налягане на въздуха към инструмента 6,2 bar (90 psig), когато инструментът работи при напълно натиснат лост. Препоръчително е да използвате одобрена линия за подаване на въздух 10 mm (3/8 in.) х максимальна дължина 8 m (25 ft). Препоръчително е инструментът да се свърже към подаването на въздух, както е показано на Фигура 1.

Не свързвайте инструмента към системата за подаване на въздух, без да монтирате леснодостъпен и лесен за задействане въздушен спирателен клапан. Подаваният въздух трябва да бъде омаслен. Силно препоръчително е да се използва въздушен филтър, регулатор и смазващ модул (FRL), както е показано на Фигура 1, тъй като те ще осигурят подаването на чист, омаслен въздух с подходящо налягане към инструмента. Подробности относно това оборудване можете да получите от вашия доставчик. Ако не се използва подобно оборудване, инструментът трябва да се смазва ръчно.

За да смажете инструмента ръчно, разединете линията за подаване на въздух и поставете 2 до 3 капки подходящо масло за смазване на пневматични двигатели от типа на Fuji Kosan FK-20, Mobil ALMO 525 или Shell TORCULA® 32 в края на маркуча (на входа) на машината. Свържете отново инструмента към подаването на въздух и го включете бавно за няколко секунди, за да позволите въздухът да разнесе маслото. Ако инструментът се използва често, го смазвайте ежедневно или го смазвайте, когато инструментът започне да забавя скоростта си или да губи мощност. Препоръчително е налягането на въздуха, подаван към инструмента, да е 6,2 bar (90 psig), когато инструментът работи. Инструментът може да работи при по-ниски налягания, но никога при по-високи от 6,2 bar (90 psig).

Инструкции за експлоатация

1) Прочетете всички инструкции, преди да използвате този инструмент. Всички оператори трябва да са напълно обучени за употребата му и да са запознати с тези правила за безопасност. Всички сервисни обслужвания и ремонти трябва да се извършват от обучен персонал.
2) Уверете се, че инструментът е разединен от подаването на въздух. Изберете подходящ абразив и го поставете върху подложката. Бъдете внимателни и центрирайте абразива върху подложката.
3) Винаги носете необходимите лични предпазни средства, когато използвате инструмента.

4) Когато шлифовате, винаги поставяйте инструмента върху работната повърхност и след това стартирайте инструмента. Винаги повдигайте инструмента от работната повърхност, преди да го спрете. Това ще предотврати издълбаване на работната повърхност поради прекалено високата скорост на абразива.

5) Винаги прекъсвайте подаването на въздух към машината за шлифоване преди поставяне, регулиране или махане на абразива от подложката.

6) Винаги стъпвайте стабилно и/или заемайте стабилна поза и бъдете подготвени за отката на машината за шлифоване.

7) Използвайте само подходящи резервни части.

8) Винаги се уверявайте, че материалът, който ще шлифовате, е здраво закрепен, за да се предотврати неговото движение.

9) Редовно проверявайте маркуча и фитингите за износване. Не пренасяйте инструмента за неговия маркуч; винаги вземайте мерки за възпрепятстване стартирането на инструмента, когато го пренасяте при включено въздухоподаване.

10) Прахът може да е силно запалим. Торбата за вакуумно събиране на праха трябва да се почиства или сменя ежедневно или когато торбата се напълни наполовина или теглото и стане 2,3 kg (5 lbs.). Почистването или смяната на торбата също гарантира оптимална производителност.

11) Не превишавайте максимально препоръчителното налягане на въздуха. Използвайте препоръчаните предпазни средства.

12) Инструментът не е електрически изолиран. Не го използвайте там, където съществува възможност за контакт с елементи под напрежение, газови тръби, водни тръби и др. Преди работа проверявайте работната зона.

13) Внимавайте и предотвратявайте захващането на дрехи, връзки, коса, парцали за почистване и т.н. от подвижните части на инструмента. В случай на захващане е възможно тялото да бъде изтеглено към работните и подвижните части на машината, което може да е много опасно.

14) Пазете ръцете си от въртящата се подложка по време на работа.

15) Ако инструментът се повреди, веднага прекратете работата с него и го предайте за сервисно обслужване и ремонт.

16) Не допускайте работа на инструмента на празен ход, без да предприемете предпазни мерки за защита на лицата или предметите в случай на изхвърчане на абразива или подложката.

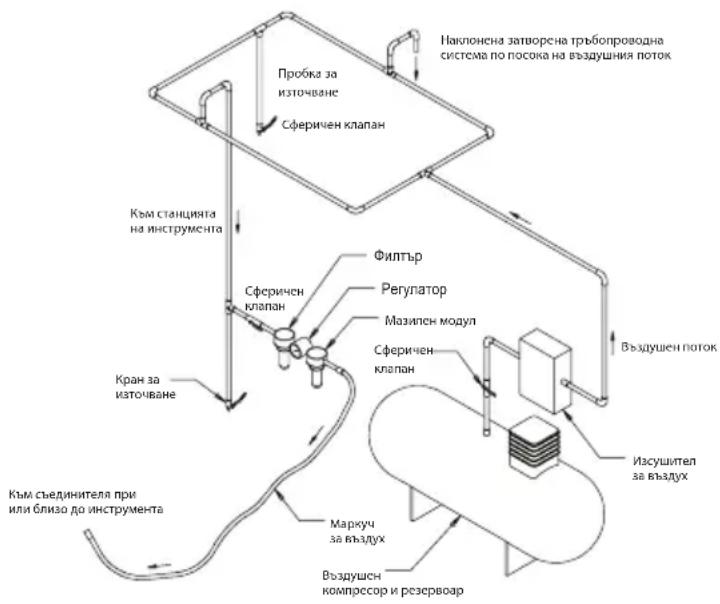


Орбита	Вакуумен тип	Размер на подложката mm (инча)	Номер на модела	Нетно тегло на продукта kg (фунта)	Височина mm (инча)	Дължина mm (инча)	Мощност във ватове (к.с.)	Разход на въздух l/min (куб фута/мин)	*Шумови нива dBA	*Ниво на вибрации m/s2	*Несигурност K m/s2
5mm (3 / 16 in.)	Вакуум от централна вакуумна система	200 (8)	Mirka® ROS2-850CV	1,56(3,42)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 77 4,87 0,98
5mm (3 / 16 in.)	Вградена система за вакуум	200 (8)	Mirka® ROS2-850DB	1,55(3,41)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 90 5,30 1,02
Изпитването на шум е извършено в съответствие с EN ISO 15744:2008 – Ръчно държани неелектрически машини – Код за измерването на шума – Инженерен метод (клас на точност 2) и EN ISO 11203:2009 емитиран акустичен шум от машини и оборудване – Определяне на емисиите на нивата на звуково налягане на работна станция и други позиции определени от нивото на звуковата мощност.Изпитването на вибрации е извършено в съответствие с EN ISO 28927-3, преносими ръчни машини – метод за изпитване за оценяване на излъчените вибрации – Част 3: Полиращи машини и ротационни, кръгови и ексцентрикови шлифовъчни машини.

Спецификациите са предмет на промяна без предварително уведомление.

*Стойностите, посочени в таблицата, са от лабораторни изпитвания в съответствие с посочените нормативни документи и стандарти и не са достатъчни за оценка на риска. Измерените на конкретно работно място стойности, може да са различни от посочените. Стойностите на реалното въздействие и нивото на риска или вредността, изпитани от дадени лице, са уникални във всяка ситуация и зависят от околната среда, индивидуалния начин на работа, конкретния обработван материал, конструкцията на работната станция, както и от продължителността на въздействието и физическото състояние на потребителя. KWH Mirka, Ltd. не може да бъде подведена под отговорност за последиците от използването на посочените стойности, вместо реалните стойности на излагане за всяка отделна оценка на риска.

Допълнителна информация за здравето и безопасността на работното място можете да видите на следните уеб страници: https://osha.europa.eu/en (за Европа) http://www.osha.gov (за САЩ)

Ръководство за откриване на неизправности

Симптом Вероятна	причина Решение
Понижена мощност и/или ниска скорост на свободен ход	Недостатъчно налягане на въздуха Проверете налягането на въздухопровода на входа на машината за шлифоване, когато инструментът работи на свободен ход. То трябва да бъде 6,2 Bar (90 psig / 620 kPa).
	Запушен(и) заглушител(и) Вижте раздела	„Разглобяване на корпуса“ за демонтажа на заглушителя. Може да се извърши обратно промиване на заглушителя 58 с чист, подходящ почистващ разтвор, докато бъдат отстранени всички замърсители и препятствия. Ако заглушителят не може да бъде почистен добре, сменете го. (Вижте раздела „Сглобяване на корпуса“).
	Запушен входен мрежест филтър Почистете входния мрежест филтър с чист, подходящ почистващ разтвор. Ако мрежестият филтър не може да се почисти, сменете го с нов.
	Една или повече износени или счупени лопатки	Монтирайте комплект нови лопатки (за правилна работа трябва да се сменят всички лопатки). Намажете всички лопатки с качествено масло за пневматични инструменти. Вижте “Разглобяване на двигател” и “Сглобяване на двигател”.
	Вътрешен теч на въздух в корпуса на двигателя, който се характеризира с по-високо от нормалното потребление на въздух и обороти, по-ниски от нормалните.	Проверете за правилното подравняване на двигателя и захващане на фиксирация пръстен. Проверете за повреден О-пръстен и в канала на фиксирация пръстен. Демонтирайте и монтирайте отново модула на двигателя. Вижте “Разглобяване на двигател” и “Сглобяване на двигател”.
	Износени части на двигателя Извършете	основен ремонт на двигателя. Свържете се с оторизиран сервизен център Mirka.
	Износени или счупени лагери на оста Сменете износените или счупените лагери. Вижте „Разглобяване на двигателя“ и „Сглобяване на двигателя“.
Теч на въздух през регулатора на оборотите и/или стеблото на клапана.	Замърсена, счупена или огъната пружина на клапана, клапан или легло на клапана.	Разглобете, проверете и сменете износените или повредените части. Вижте „Разглобяване на корпуса“ и „Сглобяване на корпуса“.
Вибрации/неравномерна работа	Неправилна подложка Използвайте само подложки с предназначените за машината размери и тегла.
	Добавяне на междинна подложка или друг материал	Използвайте само абразиви и/или междинни подложки, предназначени за машината. Не закрепвайте към подложката на шлифовъчната машина нищо, което не е специално предназначено за използване с подложката и шлифовъчната машина.
	Неправилно смазване или натрупване на външни частици.	Разглобете шлифовъчната машина и я почистете в подходящ почистващ разтвор. Сглобете шлифовъчната машина. (Вижте „Ръководство за сервисно обслужване“)
	Износени или счупени заден или преден лагер на двигателя	Сменете износените или счупените лагери. Вижте „Разглобяване на двигател“ и „Сглобяване на двигател“.
	При вакуумните машини е възможно прекалено силно засмукване при шлифоване на плоски повърхности, което предизвика залепване на подложката към обработваната повърхност.	За машини DB добавете допълнителна(и) шайба(и) към оста на подложката, за да увеличите междината между подложката и кожуха. За машини CV намалете вакуума чрез вакуумната система и/или добавете допълнителна(и) шайба(и) към подложката.
