РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ OS 353CV 81 Mirka

bg Инструкция за експлоатация.... 14-17

Декларация за съответствие

Mirka Ltd.

66850 Jerro, Финландия

декларираме на своя собствена отговорност, че продуктите Орбитална шлифовъчна машина 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) 10 000 обик/мин

(вижте таблица „Конфигурация/спецификация на продукта“ за конкретния модел), за които се отнася настоящата декларация, съответстват на следните стандарти или други нормативни документи: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 в съответствие с регламенти 2006/42/EO.

Jeppo 04.06.2020

Място и дата на издаване Компания Щефан Сьоберг, изпълнителен вицепрезидент

Включва – Моля, прочетете и спазвайте, Правилна работа с инструмента, Работни станции, Пускане на инструмента в експлоатация, Инструкции за експлоатация, Таблици с конфигурацията/спецификациите на продукта, Страница с части, Спецификация на частите, Комплекти резервни части за шлифовъчни машини, Ръководство за откриване на неизправности

Важно

Внимателно прочетете тези инструкции, преди да инсталирате, работите с, обслужвате или ремонтирате този инструмент. Запазете тези инструкции на сигурно и лесно достъпно място.

C€

Необходими лични предпазни средства

Защитни очила Дихателни маски

Защитни ръкавици Антифони

ЕДУПРЕЖДЕНИЕ

Винаги носете необходимото лично предпазно оборудване в съответствие с инструкциите на производителя и местните/националните стандарти, когато използвате този инструмент.

• Не използвайте електрически инструменти, ако сте уморени или сте под влияние на наркотични средства, алкохол или медикаменти.
• Прочетете спецификацията за безопасност на материалите (MSDS) за работната повърхност.
• Използвайте инструмента с аспирация за праха. Подходящата аспирация за праха ще намали опасния прах.
• Не се пресягайте. Винаги поддържайте стабилна опора и равновесие.
• Не носете широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от движещите се части. Широките дрехи, бижутата или дългите коси могат да бъдат захванати от движещите се части.
  • В случай на физически дискомфорт в ръцете/китките спрете работа и потърсете медицинска помощ.
  Продължителната работа, повторните движения и прекомерното излагане на вибрации могат да предизвикат нараняване на ръката и китката.
• Не използвайте електрически инструменти в експлозивна среда, като например при наличие на запалими течности, газове или прах.
• Инструментът не е електрически изолиран. Проверете работната зона за открити компоненти под напрежение, газови тръби и т.н.

ИМАНИЕ

• Предотвратете нежелано стартиране.
• Свалете ключа за подложката, преди да свържете инструмента към захранването с въздух.
• Поддържайте работната зона чиста и добре осветена.
• Винаги се уверявайте, че детайлът, който ще се шлифова, е здраво фиксиран.
• Винаги изключвайте подаването на въздух преди смяна на абразива.

пълните предупреждения във връзка с безопасността

• Прочетете всички инструкции, преди да използвате този инструмент. Всички оператори трябва да са напълно обучени в правилната и безопасна употреба на този инструмент.
• Всяко техническо обслужване трябва да се извършва от обучен персонал. За сервисно обслужване се свържете с оторизиран сервизен център на Mirka!
• Винаги носете необходимото предпазно оборудване (вижте предупрежденията).
• Операторът трябва винаги да е в стабилна позиция, да държи инструмента здраво и да е стъпил върху твърд под.
• Винаги се уверявайте, че детайлът, който ще се шлифова, е здраво фиксиран.
• Редовно проверявайте инструмента, подложката, маркуча и скрепителните елементи за износване.
• Винаги осигурявайте безопасна работа. Никога не носете, не съхранявайте и не оставяйте инструмента без надзор със свързано подаване на въздух.
• Торбата на прахосмукачката за събиране на прах трябва да се почиства или подменя ежедневно. Прахът може да е силно запалим. Почистването или смяната на торбата също така гарантира оптимална производителност.
• Не превишавайте максимальното препоръчително налягане на въздуха от 6,2 bar (90 psig).
• Внимавайте за и предотвратявайте заплитане на дрехи, връзки, коса, почистващи парцали и т.н. в движещите се части на инструмента.
• Пазете ръцете си от въртящата се подложка по време на работа.
• Ако инструментът се повреди, незабавно прекратете работата с него и го предайте за сервисно обслужване и ремонт.
• Винаги изключвайте подаването на въздух преди смяна на абразива. Внимавайте за правилния и центриран монтаж на абразива върху подложката.

Моля, прочетете и спазвайте

1) Общи промишлени наредби за здраве и безопасност на работното място, част 1910, OSHA 2206, налични от: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Кодекс за безопасност за преносими пневматични инструменти, ANSI B186.1, който може да се получи от: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Държавни и местни наредби.

Правилна работа с инструмента

Тази машина за шлифоване е предназначена за шлифоване на всякакви видове материали, т.е. метали, дърво, камък, пластмаса и други, с помощта на абразиви, предназначени за целта. Не използвайте тази шлифовъчна машина за цели, различни от посочените, без да се консултирате с производителя или с упъя номощения доставчик. Не използвайте подложки, чиято работна скорост е по-ниска от 10 000 обик/мин при свободен ход.

Работни станции

Инструментът е предназначен за употреба като ръчен инструмент. Препоръчително е винаги когато инструментът се използва, операторът да е застанал върху твърд под. Той може да се използва в произволна позиция, но преди всяка употреба операторът трябва да заеме стабилна поза и да хване здраво инструмента и да стъпи стабилно на пода и трябва да е наясно, че полиращата машина може да развие откат при стартиране вследствие на въртящия момент. Вижте раздел „Инструкции за експлоатация“.

Пускане на инструмента в експлоатация

Използвайте въздухоподаваща система с чист, омаслен въздух, която може да осигури контролирано налягане на въздуха към инструмента 6,2 bar (90 psig), когато инструментът работи при напълно натиснат лост. Препоръчително е да използвате одобрена въздухоподаваща линия 10 mm (3/8 in.) х максимальна дължина 8 m (25 ft). Препоръчително е инструментът да се свърже към въздухоподаващата система, както е показано на Фигура 1.

Не свързвайте инструмента към въздухоподаващата система, без да монтирате леснодостъпен и лесен за задействане въздушен спирателен клапан. Подаваният въздух трябва да бъде омаслен. Силно препоръчително е да се използва въздущен филтър, регулатор и смазващ модул (FRL), както е показано на Фигура 1, тъй като те ще осигурят подаването на чист, омаслен въздух с подходящо налягане към инструмента. Подробности относно това оборудване можете да получите от вашия доставчик. Ако не се използва подобно оборудване, инструментът трябва да се смазва ръчно.

За да смажете инструмента ръчно, разединете въздухоподаващата линия и поставете 2 до 3 капки подходящо масло за смазване на пневматични двигатели от типа на Fuji Kosan FK-20, Mobil ALMO 525 или Shell TORCULA® 32 в края на маркуча (на входа) на машината. Свържете отново инструмента към подаването на въздух и го включете бавно за няколко секунди, за да позволите въздухът да разнесе маслото. Ако инструментът се използва често, го смазвайте ежедневно или го смазвайте, когато инструментът започне да намалява скоростта си или да губи мощност.

Препоръчително е налягането на въздуха, подаван към инструмента, да е 6,2 bar (90 psig), когато инструментът работи. Инструментът може да работи при по-ниски налягания, но никога при по-високи от 6,2 bar (90 psig).

Инструкции за експлоатация

1) Прочетете всички инструкции, преди да използвате този инструмент. Всички оператори трябва да са напълно обучени за употребата му и да са запознати с тези правила за безопасност. Всички дейности по сервисното обслужване и ремонта трябва да се извършват от обучен персонал.
2) Уверете се, че инструментът е разединен от въздухоподаващата система. Изберете подходящ абразив и го монтирайте на подложката. Бъдете внимателни и центрирайте абразива върху подложката.
3) Винаги носете необходимите лични предпазни средства, когато използвате този инструмент.
4) Когато шлифовате, винаги поставяйте инструмента върху работната повърхност и след това стартирайте инструмента. Винаги отделяйте инструмента от работната повърхност, преди да го спрете. Това ще предотврати издълбаване

на работната повърхност поради прекалено високата скорост на абразива.

5) Винаги разединявайте въздухоподаваща система от машината за шлифоване, преди да поставяте, настройвате или демонтирате абразива или подложката.

6) Винаги стъпвайте стабилно и/или заемайте стабилна поза и бъдете подготвени за отката вследствие на въртящия момент, развиван от шлифовъчната машината при стартирането й.

7) Използвайте само подходящи резервни части.

8) Винаги се уверявайте, че материалът, който ще шлифовате, е здраво закрепен, за да предотвратите неговото движение.

9) Проверявайте редовно маркуча и фитингите за износване. Не носете инструмента за маркуча му; винаги внимавайте и избягвайте да стартирате инструмента, докато го пренасяте със свързано въздухоподаване.

10) Прахът може да е силно запалим. Торбата на прахосмукачката за събиране на прах трябва да се почиства или подменя ежедневно. Почистването или смяната на торбата също така гарантира оптимална производителност.

11) Не превишавайте максимальното препоръчително налягане на въздуха. Използвайте предпазни средства съгласно препоръките.

12) Инструментът не е електрически изолиран. Не използвайте на места, където съществува опасност от осъществяване на контакт с части под напрежение, газови тръби, водни тръби и т.н. Проверете работната зона преди започване на работа.

13) Предотвратявайте захващането на дрехи, връзки, коса, парцали за почистване и др. от движещите се части на инструмента. В случай на захващане е възможно тялото да бъде изтеглено към работната повърхност и движещите се части на машината, което може да е много опасно.

14) Пазете ръцете си от въртящата се подложка по време на работа.

15) Ако инструментът се повреди, незабавно прекратете работата с него и го предайте за сервисно обслужване и ремонт.

16) Не допускайте работа на инструмента на празен ход, без да предприемете предпазни мерки за защита на лицата или предметите в случай на изхвърчане на абразива или подложката.

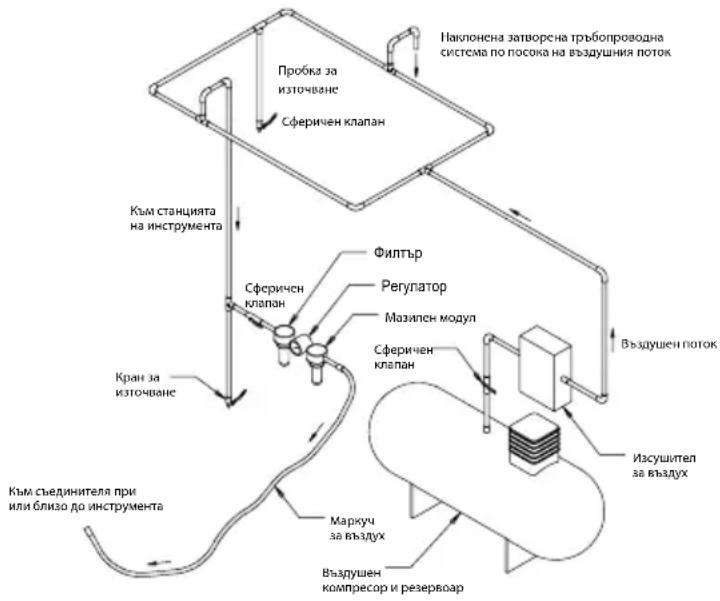


Технически данни

Mirka® OS 343CV 343DB 343NV	353CV 353DB 383CV	383DB
Препоръчителна линия за подаване на въздух - Минимален размер	10 mm 3/8 in
Препоръчителна максимальна дължина на маркуча	8 meters 25 feet
Налягане на въздуха - Максимално работно налягане	6.2 bar 90 psig
Налягане на въздуха - Препоръчителен минимум	Няма

Конфигурация/спецификации на продукта: Орбитална шлифовъчна машина 10 000 обик/мин

Конфигурация и спецификации на продукта: Орбитална шлифовъчна машина 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) c 10 000 обик/мин.Забележка: Всички машини вакуум използват ∅ 28 мм (1 инч) стандартни фитинги за маркуча за вакуум. Предлагат се и ∅ 19 мм (3/4 инча).
Орбита Вид вакуум		Размер на подложката mm (in.)	Номер на модела	Нетно тегло на продукта kg (фунта)	Височина mm (in.)	Дължина mm (in.)	Мощност във ватове (к.с.)	Разход на въздух l/min (scfm)	*Шумови нива dBA	*Ниво на вибрациите m/s ^2	*Неопределеност K m/s ^2
3 mm(1/8 инча)	Централен вакуум	70 x 198(3 x 8)	OS383CV 0	,96 (2,10)	118(4,65)	248(9,76)	179(0,24)	453 (16) 75,0	3,30 0,83
	Вградена система за вакуум	70 x 198(3 x 8)	OS383DB 0	,97 (2,14)	118(4,65)	261(10,26)	179(0,24)	453 (16) 85,0	2,80 0,77
3 mm(1/8 инча)	Централен вакуум	75 x 100(3 x 4)	OS343CV 0	,72 (1,58)	83,5(3,29)	202,4(8,0)	179(0,24)	453 (16) 72,5	2,80 0,77
	Вградена система за вакуум	75 x 100(3 x 4 )	OS343DB 0	,72 (1,58)	83,5(3,29)	208,9(8,2)	179(0,24)	453 (16) 80,5	2,02 0,70
	Без вакуум	75 x 100(3 x 4 )	OS343NV 0	,70 (1,55)	83,5(3,29)	139,3(5,5)	179(0,24)	453 (16) 76,0	2,60 1,30
3 mm(1/8 инча)	Централен вакуум	81 x 133(3 x 5)	OS353CV 0	,85 (1,90)	95,0(3,70)	217(8,5)	179(0,24)	453 (16) 76,5	3,230,81
	Вградена система за вакуум	81 x 133(3 x 5)	OS353DB 0	,85 (1,90)	95,0(3,70)	224(8,8)	179(0,24)	453 (16) 84,0	2,30 0,72
Изпитването на шум е извършено в съответствие с EN ISO 15744:2008 – Ръчно държани неелектрически машини – Код за измерването на шума – Инженерен метод (клас на точност 2) и EN ISO 11203:2009 емитиран акустичен шум от машини и оборудване – Определяне на емисиите на нивата на звуково налягане на работна станция и други позиции определени от нивото на звуковата мощност.Изпитването на вибрации е извършено в съответствие с EN ISO 28927-3, преносими ръчни машини – метод за изпитване за оценяване на излъчените вибрации – Част 3: Полиращи машини и ротационни, кръгови и ексцентрикови шлифовъчни машини.

Спецификациите са предмет на промяна без предварително уведомление.

*Стойностите, посочени в таблицата, са от лабораторни изпитвания в съответствие с посочените нормативни документи и стандарти и не са достатъчни за оценка на риска. Стойностите, измерени на конкретното работно място, могат да са по-високи от посочените. Стойностите на реалното излагане и нивото на риска или вредността, изпитани от дадени лице, са уникални във всяка ситуация и зависят от околната среда, индивидуалния начин на работа, конкретния обработван материал, конструкцията на работната станция, както и от времето на излагане и физическото състояние на потребителя. Mirka, Ltd. не може да бъде подведена под отговорност за последиците от използването на посочените стойности вместо реалните стойности на излагане за всяка отделна оценка на риска.

Допълнителна информация за здравето и безопасността на работното място можете да видите на следните уеб страници: https://osha.europa.eu/en(за Европа) http://www.osha.gov (за САЩ)

Ръководство за откриване на неизправности

Симптом Вероятна причина Решение
Ниска мощност и/или нискаскорост на празен ход	Недостатъчно налягане на въздуха Проверете налягането на въздухопровода навхода на машината за шлифоване, когато инструментът работи на свободен ход. То трябвада бъде 6,2 bar (90 psig/620 kPa).
	Запушен(и) заглушител(и)Model: OS 70x198mm	Вижте раздела “Демонтаж на корпуса” заотстраняване на заглушителя. Подменетеелемент 48, заглушителна вложка (Вижтераздела “Монтаж на корпуса”).
	Запушен(и) заглушител(и)Model: OS 75x100mm	Вижте раздела „Разглобяване на корпуса“ задемонтажа на заглушителя. Сменете поз. 46,вложка на заглушителя (Вижте раздела „Монтаж на корпуса“).
	Запушен(и) заглушител(и)Model: OS 81x133mm	Вижте раздела „Разглобяване на корпуса“ задемонтажа на заглушителя. Сменете поз. 50,вложка на заглушителя (вижте раздела „Монтажна корпуса“).
	Запушен входен мрежест филтър Почистете входния мрежест филтър с чист,подходящ почистващ разтвор. Ако мрежестиятфилтър не може да бъде почистен добре,сменете го.
	Една или повече износени или счупенилопатки	Монтирайте комплект нови лопатки (за правил-на работа трябва да се сменят всички лопатки).Намажете всички лопатки с качествено маслоза пневматични инструменти. Вижте „Разглобя-ване на двигателя“ и „Сглобяване на двигателя“.
	Вътрешен теч на въздух в корпуса надвигателя, който се характеризира спо-високо от нормалното потребле-ние на въздух и обороти, по-ниски отнормалните.	Проверете за правилното центроване надви-гателя и захващане на фиксирация пръстен.Проверете за повреден О-пръстен в каналана фиксирация пръстен. Демонтирайте имонтирайте отново модула на двигателя. Вижте„Разглобяване на двигателя“ и „Сглобяване надвигателя“.
	Износени части на двигателя Извършете основен ремонт на двигателя. Свър-жете се с оторизиран сервизен център Mirka.
	Износени или счупени лагери навретеното	Сменете износените или счупените лагери.Вижте „Разглобяване на балансьора на оста ивретеното“, „Сглобяване на лагерите на врете-ното, AirSHIELDTM и балансьора на оста“.
Теч на въздух през регула-тора на оборотите и/илистеблото на клапана.	Замърсена, счупена или огънатапружина на клапана, клапан или леглона клапана	Разглобете, проверете и сменете износенитеили повредени части. Вижте стъпки 2 и 3 в„Разглобяване на корпуса“ и стъпки 2 и 3 в„Сглобяване на корпуса“.
Вибрации/неравномернаРабота	Неправилна подложка Използвайте само подложки с предназначенитеза машината размери и тегла.
	Добавяне на междинна подложка илидруг материал	Използвайте само абразиви и/или междинниподложки, предназначени за машината. Незакрепвайте към подложката на шлифовъчнатамашина нищо, което не е специално предназначено за използване с подложката и шлифовъч-ната машина.
	Неправилно смазване или натрупванена външни частици	Разглобете шлифовъчната машина и я почистете в подходящ почистващ разтвор. Сглобетешлифовъчната машина отново. (Вижте „Ръко-водство за сервисно обслужване“.)
	Износен или счупен заден или преденлагер на двигателя	Сменете износените или счупените лагери.Вижте „Разглобяване на двигателя“ и „Сглобя-ване на двигателя“.
	При машините с централен вакуум евъзможно прекалено силно засмукванепри шлифоване на плоски повърхности,което предизвиква залепване на подлож-ката към обработваната повърхност.	За машините с централен вакуум понижете ниво-то на вакуума чрез вакуумната система.
