MANUAL DE USUARIO OS 353CV 81 Mirka

es Instrucciones de manejo.... 38-41

et Kasutusjuhised 42-45

LIJADORAS ORBITALES MIRKA 10.000 OPM

Declaración de conformidad.

Mirka Ltd.

66850 Jeppo, Finlandia

declara bajo nuestra única responsabilidad que los productos Lijadoras Orbitales 10.000 OPM 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) (ver la tabla de "Especificación y configuración de productos" para modelos específicos) a los que se refiere esta declaración están en conformidad con los siguientes estándares u otros documentos normativos: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 de acuerdo con lasnormativas 2006/42/CE.

Jeppo 04.06.2020

MIRKA

Lugar y fecha de emisión Compañía Stefan Sjöberg, Vicepresidente Ejecutivo

Instrucciones de manejo

Incluye - Lea y Siga las Instrucciones, Uso Apropiado de la Herramienta. Superficies de Trabajo, Poniendo en Marcha la Herramienta, Tablas de Configuración/Especificación de Producto, Página de Piezas, Lista de Piezas, Juegos de Recambios de la Lijadora, Solución Rápida de Problemas, Instrucciones de Reparación.

Importante

Lea estas instrucciones cuidadosamente antes de instalar, operar, llevar a cabo el mantenimiento o reparar esta herramienta. Mantenga estas instrucciones en un lugar seguro y accesible.

C€

Productor/proveedor

Mirka Ltd.

66850 Jeppo, Finlandia

Tel: [phone]

Equipo de Seguridad Personal Necesario

Gafas de Seguridad Máscaras Respiratorias

Guantes de Seguridad Protección para los Oídos

ADVERTENCIA

Lea todas las instrucciones antes de usar esta herramienta. Todos los usuarios deben estar cualificados para su uso y tener conocimiento de las medidas de seguridad.

• No utilice herramientas eléctricas si está cansado o bajo los efectos de drogas, alcohol o medicamentos.
• Lea la Ficha de Seguridad de Materiales (MSDS) acerca de la superficie de trabajo.
• Utilice la herramienta de extracción de polvo. Una unidad adecuada de extracción de polvo reducirá daños por polvo.
• Sea precavido. Mantenga el equilibrio y una posición adecuada en todo momento.
• No use ropa holgada, ni joyas. Mantenga su pelo, ropa y guantes lejos de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
• En caso de cualquier daño físico en la mano/muñeca, deje de trabajar y busque atención médica. Las lesiones en la mano, la muñeca y el brazo pueden ser consecuencia de un trabajo con movimientos repetitivos o de una exposición excesiva a las vibraciones.
• No utilice herramientas eléctricas en ambientes inflamables como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
• La herramienta no dispone de aislamiento eléctrico. Compruebe que no haya puntos de electricidad mal conectados
  o pérdidas de gas antes de poner la máquina en funcionamiento.

PRECAUCIÓN

• Evite el encendido accidental.
• Retire la llave del plato antes de conectar la herramienta
• Mantenga la zona de trabajo limpia y bien iluminada.
• Asegúrese que la piezas a lijar estén sujetas con firmeza.
• Antes de cambiar el abrasivo, desconecte siempre el suministro de aire.

Medidas de Seguridad Adicionales

• Lea todas las instrucciones antes de usar esta herramienta. Todos los usuarios deben estar cualificados para su uso y tener conocimiento de las medidas de seguridad.
• El mantenimiento debe ser llevado a cabo por personal cualificado. Para operaciones de mantenimiento, contacte con el servicio técnico autorizado de Mirka.
• Utilice siempre los equipos de seguridad personal requeridos (véase el apartado Importante).
• Mantenga siempre una postura firme sobre una superficie estable.
• Asegúrese siempre de que el material a lijar está sujeto con firmeza.
• Revise regularmente la herramienta, el plato, la manguera y los ajustes para controlar el desgaste.
• Tenga siempre presente las normas de seguridad; no cargue, almacene o deje la herramienta desaten-dida con la fuente de aire conectada.
• La bolsa de acumulación de polvo debe vaciarse o reemplazarse diariamente. El polvo puede ser altamente inflamable. El vaciado o reposición de la bolsa también garantizan el mejor rendimiento posible.
• No exceda la presión de aire máxima recomendada 6,2 bar (90 psig).
• Tenga cuidado de no enredar las partes móviles de la herramienta con la ropa, corbata, cabello, bayetas, etc.
• Mantenga las manos alejadas del plato durante el uso.
• Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y solicite asistencia técnica.
• Antes de cambiar de abrasivo, desconecte siempre la fuente de aire. Asegúrese de colocarlos correcta-mente y de colocar el abrasivo centrado en el plato.

Lea y siga las instrucciones

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponible de: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B 186.1 disponible de American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018
3) Normativas locales y del estado

Uso apropiado de la herramienta

Esta lijadora está diseñada para pulir todo tipo de materiales, como por ejemplo metales, madera, piedra, plásticos, etc. usando abrasivos diseñados para tal fin. No use esta lijadora para otro propósito que el especificado sin consultar con el productor o con un proveedor autorizado. No use platos que tengan una velocidad de trabajo de menos de 10.000 OPM de velocidad libre.

Superficies de trabajo

Esta herramienta ha sido diseñada para funcionar como herramienta de mano. Siempre es recomendable que se use la herramienta estando de pie sobre un suelo sólido. Puede usarse en cualquier posición, pero el operador debe en todo momento mantener una posición segura con un agarre firme, estar firmemente de pie y tener en cuenta que la lijadora puede desarrollar una reacción de torsión. Ver la sección de "Instrucciones de manejo".

Poniendo en marcha la herramienta

Use una fuente de aire limpia y lubricada que dé una presión de aire medida a nivel de herramienta de 6,2 bar (90 psig) bar cuando la herramienta está en marcha con la palanca completamente presionada. Se recomienda usar una manguera de aire aprobada de 10 mm (3/8") x 8 m (25 pies) de longitud máxima. Se recomienda que la herramienta se acople a la fuente de aire como se muestra en la figura 1.

No conecte la herramienta al sistema de aire sin incorporar una válvula fácil de alcanzar para cortar el flujo de aire. La fuente de aire debe estar lubricada. Es altamente recomendable que se use un filtro de aire, regulador y lubricador (FRL) tal como se indica en la figura 1, ya que esto permitirá proveer aire limpio y lubricado con la presión correcta a la herramienta. La información sobre estos equipos puede ser obtenida de su proveedor. Si no se usa este equipo, la herramienta deberá ser lubricada.

Para lubricar la herramienta en forma manual desconecte la manguera de aire y ponga 2 o 3 gotas de aceite lubricante apropiado para motores neumáticos, como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA 32, en la entrada de la manguera a la máquina. Conecte nuevamente la herramienta a la fuente de aire y opere la herramienta lentamente durante unos segundos para permitir que el aire circule por el aceite. Si se usa la herramienta con mucha frecuencia, lubríquela diariamente o lubríquela cuando la herramienta comience a perder fuerza o velocidad. Se recomienda que la presión del aire a nivel de herramienta sea 6,2 bar/90 psig mientras la herramienta está en marcha. La herramienta puede funcionar a presiones más bajas pero nunca a más de 6,2 bar (90 psig).

Instrucciones de manejo

1) Lea todas las instrucciones antes de usar esta herramienta. Todos los operadores deben estar entrenados en su uso y tener conocimiento de estas reglas de seguridad. Todo servicio y reparación deberá ser llevado a cabo por personal entrenado.

2) Asegúrese de que la herramienta está desconectada de la fuente de aire. Seleccione un abrasivo apropiado y colóquelo en el plato. Tenga cuidado y ponga el abrasivo en el centro del plato.

3) Lleve puesto siempre el equipo de seguridad requerido al usar esta herramienta.

4) Cuando vaya a lijar, coloque siempre la herramienta sobre la superficie a trabajar y luego arranque la herramienta. Retire siempre la herramientade la superficie antes de pararla. Esto evitará rayar la superficie debido a velocidad excesiva del abrasivo.

5) Desconecte siempre la fuente de aire antes de montar, ajustar o retirar el abrasivo o el plato.

6) Mantenga siempre una postura firme y tenga en cuenta la reacción de torsión desarrollada por la lijadora.

7) Use siempre los repuestos correctos.

8) Asegúrese siempre de que el material a pulir está firmemente sujetado para impedir su movimiento.

9) Revise regularmente la manguera y las conexiones para prevenir el desgaste. No cargue la herramienta por la manguera; tenga siempre cuidado de no arrancar la herramienta cuando ésta se lleva con la manguera de aire conectada.

10) El polvo puede ser muy inflamable. La bolsa de acumulación de polvo deberá ser limpiada o repuesta diariamente. La limpieza o reposición de la bolsa también garantiza el mejor rendimiento posible.

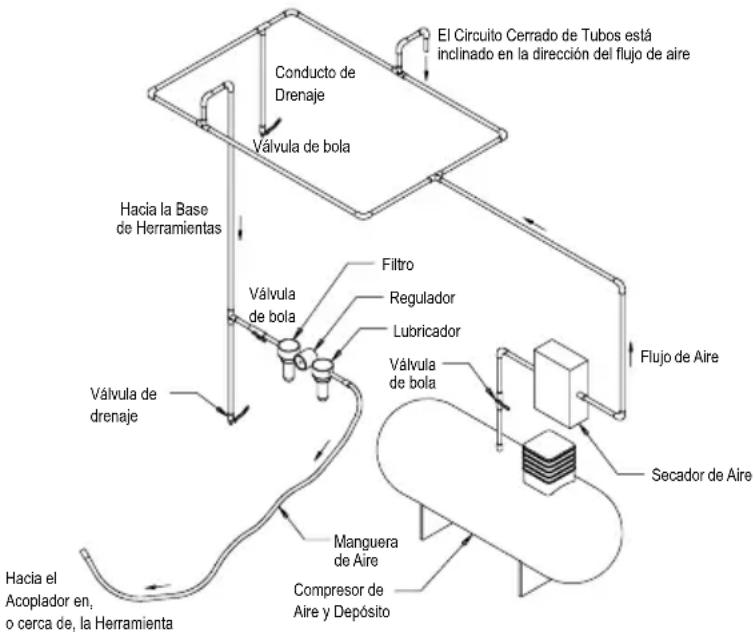


11) No exceda la presión de aire máxima recomendada. Use el equipo de seguridad recomendado.
12) La herramienta no está aislada contra descargas eléctricas. No la use donde haya la posibilidad de que entre en contacto con cables eléctricos, tuberías de gas, tuberías de agua, etc. Revise el área de operaciones antes de arrancar.
13) Tome precauciones para que las partes movibles de la herramienta no alcancen ropa, pelo, trapos de limpieza, etc. Si se enreda tendrá como consecuencia que el cuerpo sea atraído hacia las partes movibles y puede ser muy peligroso.
14) Mantenga las manos alejadas del plato durante el uso.
15) Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y lleve a cabo su mantenimiento o reparación.
16) No permita que la herramienta funcione libre sin tomar precauciones para proteger a las personas u objetos de la pérdida del abrasivo o del plato.

Datos técnicos

Mirka® OS	343CV	343DB	343NV	353CV	353DB	383CV	383DB
Tamaño Recomendado de la Entrada de Aire – Mínimo	10 mm 3/8 in
Máxima Longitud Recomendada de Manguera	8 meters 25 feet
Presión de Aire - Máxima Presión de Operación	6.2 bar 90 psig
Presión de Aire - Mínimo Recomendado	NA

Configuración/Especificaciones de Producto: Lijadora Orbital 10.000 OPM

Configuración y especificaciones del producto: 10.000 OPM 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.)Lijadora OrbitalNota: Todas las máquinas de aspiración usa manguera de aspiración de ∅ 28 mm (1".) como estándar. También hay de∅ 19 mm (3/4".
Orbita Tipo de aspir.	Tamaño de plato mm (")	Número de modelo	Peso neto del producto kg(libras)	Alto mm (pulg)	Largo mm (")	Potencia watios (HP)	Consumo de aire LPM (scfm)	*Nivel de ruido dBA	*Nivel de vibración m/s2	*Factor de incertidumbre K m/s^2
3 mm (1/8")	Aspir. central	70 x 198 (3 x 8)	OS383CV 0	.96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24) 453	(16) 75 3.3	0.83
	Aspiración auto generada	70 x 198 (3 x 8)	OS383DB 0	.97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24) 453	(16) 85 2.8	0.77
3 mm (1/8")	Aspir. central	75 x 100 (3 x 4)	OS343CV 0	,72 (1,58)	83,5 (3,29)	202,4 (8,0)	179 (0,24) 453	(16) 72,5	2,80 0,77
	Aspir. Autogen,	75 x 100 (3 x 4)	OS343DB 0	,72 (1,58)	83,5 (3,29)	208,9 (8,2)	179 (0,24) 453	(16) 80,5	2,02 0,70
	Sin aspiración	75 x 100 (3 x 4 )	OS343NV 0	,70 (1,55)	83,5 (3,29)	139,3 (5,5)	179 (0,24) 453	(16) 76,0	2,60 1,30
3 mm (1/8")	Aspir. central	81 x 133 (3 x 5)	OS353CV 0	,85 (1,9)	95 (3,7)	217 (8,5)	179 (0,24) 453	(16) 76,5	3,2	30,81
	Aspir. Auto gen.	81 x 133 (3 x 5)	OS353DB 0	,85 (1,9)	95 (3,7)	224 (8,8)	179 (0,24) 453	(16) 84,0	2,3	0,72
El test de ruido se ha llevado a cabo conforme a la norma EN ISO 15744:2008 – Herramientas portátiles no eléctricas – Código de medición del ruido – Método técnico (grado 2) y EN ISO 11203:2009 Acústica – Ruido emitido por maquinarias y equipos – Establecimiento de los niveles de presión de sonido emitidos en una zona de trabajo y otras posiciones indicadas por el nivel de potencia del sonido.El test de vibración se ha llevado a cabo conforme a la norma EN ISO 28927-3 Herramientas portátiles eléctricas – Medición de la vibración del asa Parte 3: Pulidoras y lijadoras rotatorias, orbitales y rotororbitales.

Las especificaciones pueden estar sujetas a cambio sin previo aviso.

*Los valores estipulados en la tabla vienen de pruebas de laboratorio realizadas de conformidad con códigos y estándares preestablecidos y no son suficientes para evaluar el riesgo. Los valores medidos en un lugar de trabajo específico pueden ser más altos que los valores declarados. Los valores efectivos expuestos y la cantidad de riesgo o daño sufrido por un individuo son únicos para cada situación y dependen del medio ambiente, la forma en que cada individuo trabaja, el material específico usado, la posición de trabajo, así como al tiempo de exposición y la condición física del usuario. Mirka, Ltd. no es responsable de las consecuencias de usar valores declarados en vez de valores reales de exposición para cualquier evaluación de riesgo.

Para más información sobre salud ocupacional y seguridad, consúltense los siguientes sitios en la red:

https://osha.europa.eu/en

http://www.osha.gov (Estados Unidos)

GUIA DE DETECCIÓN DE PROBLEMAS

Síntomas Posibles causas Solución
Baja potencia y baja velocidad en vacío	Presión de aire insuficiente Revise la línea de presión de aire en la entrada a la lijadora mientras la herramienta está funcionando en vacío. Tiene que ser 6.2 bar (90 psig/620 kPa).
	Silenciadores obstruidosModel: OS 70x198mm	Ver la sección de “desmontaje de carcasa” para sacar el silenciador. Cambie el artículo 48, silenciador, (ver la sección de montaje de carcasa).
	Silenciador(es) obstruido(s)Model: OS 75x100mm	Ver la sección de “desmontaje de carcasa” para sacar el silenciador. Cambie el artículo 46, silenciador (ver la sección de montaje de carcasa).
	Silenciadores obstruidosModel: OS 81x133mm	Ver la sección de “desmontaje de carcasa” para sacar el silenciador. Cambie el artículo 50, silenciador, (ver la sección de montaje de carcasa).
	Filtro de entrada obstruido Limpie el filtro de entrada con una solución limpia y adecuada. Si el filtro no queda limpio, cámbielo.
	Una o más paletas rotas o desgastadas Instale un juego completo de paletas nuevas (todas las paletas tienen que ser cambiadas para un funcionamiento correcto). Cubra todas las paletas con aceite de buena calidad para herramientas neumáticas. Ver “desmon-taje de motor” y “montaje de motor”.
	Fuga interna de aire en la carcasa del motor indicada por un mayor consumo de aire y una velocidad menor de lo normal.	Revise si el motor y el aro de cierre están bien fijados. Revise si la arandela está dañada o está rayada. Saque el motor e instálelo de nuevo. Ver “desmontaje de motor” y “montaje de motor”.
	Partes del motor desgastadas Lleve a cabo el mantenimiento del motor. Póngase en contacto con un centro de servicio autorizado de Mirka.
	Rodamientos del tornillo de sujeción des-gastados o rotos.	Cambie los rodamientos rotos o dañados. Ver “desmontaje del eje de contrapeso” y “montaje del rodamiento del tornillo de sujeción y del eje de contrapeso”.
Fuga de aire a través del control de velocidad y/o el alojamiento de válvula	Resorte de válvula, válvula o asiento de válvula sucio, roto o doblado.	Desmonte, inspeccione y cambie partes gastadas o rotas. Ver pasos 2 y 3 en “desmontaje de carcasa” y pasos 2 y 3 de “montaje de carcasa”.
Vibraciones/ Funcionamiento irregular Plato incorrecto. Use solamente los tamaños y pesos diseñados para la máquina.
			Otros materiales acoplados. Use solamente bases de plato y/o acoplados diseñados para la máquina. No adapte nada a la superficie del plato que no haya sido diseñado para ser usado con el plato y la lijadora.
			Lubricación impropia o acumulación de partículas extrañas.	Desmonte la lijadora y limpie con alguna solución adecuada. Arme la lijadora. (Ver “Manual de mantenimiento”)
			Rodamientos frontales o posteriores desgastados o rotos	Cambie los rodamientos rotos o dañados. Ver “desmontaje de motor” y “montaje de motor”.
			En el caso de las máquinas con aspiración central es posible que haya una extracción excesiva cuando se lija una superficie plana, teniendo como consecuencia que el disco se pegue a la superficie que se está lijando.	Para las máquinas de aspiración central se reduce la extracción a través del sistema de extracción.
