BRUKSANVISNING OS 353CV 81 Mirka

Producent/Leverandør

Mirka Ltd

66850 Jeppo, Finland

Tlf.: [phone]

erklærer på eget ansvar at produktene eksenterslipere med 10 000 o/min, 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) (se tabellen "Produktkonfigurasjon/spesifikasjoner" for denne modellen) som denne erklæringen gjelder, samsvarer med følgende standard(er) eller andre normative dokumenter: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 i henhold til direktivene 2006/42/EF.

Jeppo 04.06.2020

MIRKA

Sted og utstedelsesdato Selskap Stefan Sjöberg, viseadministrerende direktør

Betjeningsinstruksjoner

Innhold – Les og overhold følgende, Korrekt bruk av verktøyet, Arbeidsstasjoner, Ta verktøyet i bruk, Betjeningsinstruksjoner, tabeller for produktkonfigurasjon/spesifikasjoner, Deleside, Deleliste, Reservedelsett til slipemaskinen, Feilsøkingsveiledning

Viktig

Les disse instruksjonene grundig før installasjon, bruk, service eller reparasjon av dette verktøyet. Oppbevar disse instruksjonene på et trygt, lett tilgjengelig sted.

C€

Produsent/leverandør

Mirka Ltd.

66850 Jeppo, Finland

Tlf.: [phone]

Påkrevet personlig verneutstyr

Vernebriller Åndedrettsvern

Vernehansker Hørselsvern

VARSEL

Bruk alltid personlig verneutstyr i samsvar med produsentens instruksjoner og lokale/nasjonale standarder ved bruk av verktøyet.

• Bruk aldri elektroverktøy hvis du er trett eller påvirket av narkotika, alkohol eller medikamenter.
• Les sikkerhetsdataarket (MSDS) for arbeidsflaten.
• Bruk verktøyet med støvutsugning. Egnet enhet for støvutsugning vil redusere farlig støv.
• Unngå overstrekking. Sørg for godt fotfeste og god balanse.
• Unngå bruk av løstsittende klær eller smykker. Hold håret, klær og hansker vekk fra bevegelige deler. Løstsittende
  klær, smykker eller langt hår kan bli sittende fast i bevegelige deler.
• Ved eventuelt fysisk ubehag i hånd/håndledd, stopp arbeidet og kontakt lege. Hånd, håndledd og arm kan bli skadet av gjentagende arbeid, bevegelse og overeksponering for vibrasjoner.
• Bruk ikke kraftverktøy i eksplosive atmosfærer, for eksempel i nærheten av brannfarlig væske, gass eller støv.
• Verktøyet er ikke elektrisk isolert. Undersøk arbeidsområdet for strømførende ledninger, gassrør osv. før bruk.

FORSIKTIG

• Unngå utilsiktet starting.
• Fjern skivenøkkelen før verktøyet kobles til luftforsyningen.
• Hold arbeidsområdet rent og godt ventilert.
• Sørg for at arbeidsstykket som skal pusses er godt festet.
• Koble fra luftforsyningen før utskiftning av pusseskive.

kkerhetsregler

• Les alle instrukser før du bruker verktøyet. Alle operatører må være fullt opplært i bruken og sikkerheten til verktøyet.
• Alt vedlikehold må utføres av opplært personell. Kontakt et autorisert Mirka servicesenter for service!
• Bruk alltid påkrevd sikkerhetsutstyr (se advarsler).
• Operatøren må sørge for å stå i en trygg posisjon med fast tak og godt fotfeste på stødig underlag.
• Sørg for at arbeidsstykket som skal pusses er godt festet.
• Kontroller regelmessig verktøy, underlagsskive, slange og koblinger for slitasje.
• Tenk alltid på arbeidssikkerheten. Verktøyet må aldri bæres, oppbevares eller forlates ubevoktet med luftforsyningen tilkoblet.
• Vakuumenhetens støvoppsamlingspose må rengjøres eller skiftes ut daglig. Støv kan være svært antennelig.
  Rengjøring eller utskiftning av posen sikrer også optimal ytelse.
• Overskrid aldri maks. anbefalt lufttrykk på 6,2 bar (90 psig).
• Sørg for å unngå at de bevegelige delene på verktøyet innfiltrer klær, slips, hår, kluter osv.
• Hold hendene unna den roterende skiven under bruk.
• Hvis verktøyet ikke virker som det skal, må det øyeblikkelig tas ut av bruk og sendes til service og reparasjon.
• Koble fra luftforsyningen før utskiftning av pusseskive. Fest og sentrer pusseskiven korrekt til underlagsskiven.

Les og overhold følgende

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås fra: Superintendent of Documents, Government Printing Office, Washington DC 20402, USA.
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås fra: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018, USA.
3) Statlige og regionale forskrifter.

Korrekt bruk av verktøyet

Denne sliperen er utviklet for sliping av alle typer materialer, inkludert metall, tre, stein, plast o.l. ved hjelp av slipematerialer som er beregnet til slik bruk. Denne sliperen må ikke brukes til andre formål enn det som er spesifisert uten rådføring med produsenten eller produsentens autoriserte leverandør. Ikke bruk underlagsskiver med lavere arbeidshastighet enn 10 000 o/min. fri hastighet.

Arbeidsstasjoner

Verktøyet er beregnet for bruk som håndverktøy. Brukeren av verktøyet bør alltid stå på et solid underlag. Det kan brukes i ulike posisjoner, men før bruk må operatøren innta en sikker stilling, ha fast grep og fotfeste, og være oppmerksom på at eksentersliperen kan forårsake en momentreaksjon. Se kapittelet "Betjeningsinstruksjoner".

Ta verktøyet i bruk

Bruk ren lufttilførsel med smøreolje som gir målt lufttrykk ved verktøyet på 6,2 bar (90 psig) når verktøyet går med hendelen helt trykket inn. Bruk en godkjent luftslange på maks. 10 mm (3/8") x 8 m (25 fot). Verktøyet bør kobles til luftforsyningen som vist i figur 1.

Ikke koble verktøyet til luftslangesystemet uten en luftavstengingsventil som er enkel å nå og betjene. Luftforsyningen skal inneholde smøreolje. Benytt luftfilter, regulator og smøreenhet (FRL), som vist i figur 1, for å forsyne verktøyet med ren luft med smøreolje og riktig trykk. Detaljerte opplysninger om slikt utstyr kan fås fra leverandøren. Hvis slikt utstyr ikke benyttes, skal verktøyet smøres manuelt

Koble fra luftslangen og tilfør to–tre dråper egnet hydraulikkolje, som Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32, i maskinens slangeende (innløp) hvis verktøyet skal smøres manuelt. Koble verktøyet til luftforsyningen igjen og la verktøyet gå rolig i noen sekunder, slik at luften kan fordele oljen. Hvis verktøyet brukes ofte, må det smøres daglig eller när det blir tregere eller mister kraft.

Lufttrykket på verktøyet bør være 6,2 bar (90 psig) mens verktøy-et er i gang. Verktøyet kan gå med lavere trykk, men ikke mer enn 6,2 bar (90 psig).

Betjeningsinstruksjoner

1) Les alle instruksjoner før du bruker verktøyet. Alle operatører må ha fått full opplæring i bruken og være oppmerksom på disse sikkerhetsinstruksjone- ne. Alt service- og reparasjonsarbeid må utføres av opplært personell.
2) Kontroller at verktøyet er koblet fra luftforsyningen. Velg et egnet slipemateriale og fest det til underlagsskiven. Sentrer slipematerialet på underlagsskiven.
3) Bruk alltid nødvendig verneutstyr ved bruk av dette verktøyet.
4) Ved sliping må verktøyet alltid plasseres på arbeidet før det startes. Løft alltid verktøyet fra arbeidet før det slås av. Dette vil forhindre at det oppstår hakk i arbeidet på grunn av for høy hastighet på slipeskiven.
5) Fjern alltid luftforsyningen til slipemaskinen før montering, justering eller fjerning av slipematerialet eller underlagsskiven.
6) Finn alltid stødig fotfeste og/eller stilling, og vær oppmerksom på slipemaskinens momentreaksjon.
7) Bruk kun riktige reservedeler.
8) Sørg alltid for at materialet som skal slipes er godt festet for å forhindre at det beveger seg.
9) Se etter slitasje på slangen og armaturet med jevne mellomrom. Ikke bær verktøyet etter slangen, og vær oppmerksom så verktøyet ikke starter når du bærer verktøyet med luftforsyningen tilkoblet.
10) Støv kan være meget lettantennelig. Støvoppsamlingsposen skal rengjøres eller skiftes ut daglig. Rengjøring eller utskifting av posen sikrer også optimal ytelse.
11) Ikke overskrid maksimalt anbefalt lufttrykk. Bruk sikkerhetsutstyr i samsvar med det som er anbefalt.
12) Verktøyet er ikke elektrisk isolert. Må ikke brukes på steder der det er fare for kontakt med strømførende ledninger, gassrør, vannrør e.l. Kontroller arbeidsområdet før oppstart.
13) Pass på at ikke bevegelige deler på verktøyet kommer i kontakt med klær, slips, hår, kluter e.l. Dette kan føre til at kroppen blir trukket mot arbeidet og maskinens bevegelige deler og føre til svært farlige situasjoner.
14) Hold hendene unna den roterende underlagsskiven under bruk.
15) Hvis verktøyet ikke fungerer som det skal, må det straks tas ut av bruk og sendes til service og reparasjon.
16) La aldri verktøyet gå på fri hastighet uten å ta forholdsregler for å beskytte personer eller objekter mot partikler fra slipematerial eller skive.

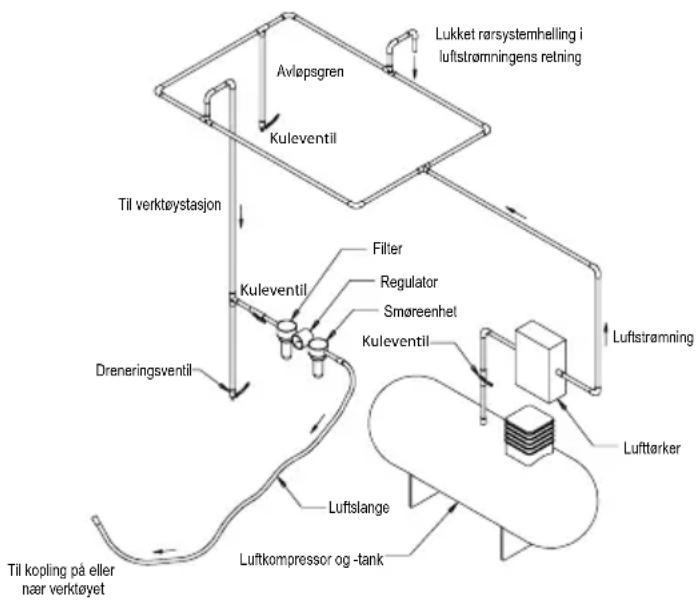


Tekniske spesifikasjoner

Mirka® OS 343CV 343DB 343NV	353CV 35	3DB 383CV	383DB
Anbefalt luftslange- dim. – minimum 10 mm 3/8 in
Anbefalt maksimal slangelengde 8 meters 25 feet
Lufttrykk - Maksimalt arbeidstrykk	6.2 bar 90 psig
Lufttrykk - Anbefalt minimalt	I/R

Produktkonfigurasjon/spesifikasjoner: Eksentersliper med 10 000 o/min

Produktkonfigurasjon/spesifikasjoner: Eksentersliper med 10 000 o/min, 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.)Merk: Alle maskiner med utsug bruker standard sugeslangearmatur med ∅ 28 mm. ∅ 19 mm er tilgjengelig.
Bane	Vakuum-type	Skivestørrel-se mm (")	Modellnummer	Produktets nettovekt, kg (pund)	Høyde, mm (")	Lengde, mm (")	Effekt (hk)	Luftforbruk l/min. (scfm)	*Støynivå dBA	*Vibrasjons-nivå m/s ^2	*Usikkerhets-faktor K m/s ^2
3 mm (1/8")	Sentralt utsug	70 x 198 (3 x 8)	OS383CV 0	96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24)	453 (16) 75 3	0.83
	Selvgen, utsug	70 x 198 (3 x 8)	OS383DB 0	97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24)	453 (16) 85 2	0.77
3 mm (1/8")	Sentralt utsug	75 x 100 (3 x 4)	OS343CV 0	72 (1,58)	83,5 (3,29)	202,4 (8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	Selvgene- rert utsug	75 x 100 (3 x 4)	OS343DB 0	72 (1,58)	83,5 (3,29)	208,9 (8,2)	179 (0,24)	453 (16) 80,5	2,02 0,70
	Uten utsug	75 x 100 (3 x 4)	OS343NV 0	70 (1,55)	83,5 (3,29)	139,3 (5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
3 mm (1/8")	Sentralt utsug	81 x 133 (3 x 5)	OS353CV 0	85 (1,9)	95 (3,7)	217 (8,5)	179 (0,24)	453 (16) 76,5	3,230,81
	Selvgen. utsug	81 x 133 (3 x 5)	OS353DB 0	85 (1,9)	95 (3,7)	224 (8,8)	179 (0,24)	453 (16) 84,0	2,30 0,72
Støytesten er utført i samsvar med EN ISO 15744:2008 –Kraftdrevet ikke-elektrisk håndverktøy – Regler for støymåling – Teknisk metode (klasse 2) og EN ISO 11203:2009 Akustikk – Støy fra maskiner og utstyr – Bestemmelse av emisjonslydtrykknivåer fra lydeffektnivåer ved en operatørplass og ved andre angitte plasser.Vibrasjonsprøven er utført i samsvar med EN ISO 28927-3 – Kraftdrevet håndverktøy – Prøvingsmetoder for måling av vibrasjonsemisjon – Del 3: Pussemaskiner og slipere med roterende, sirkulerende og tilfeldig roterende bevegelser.

Spesifikasjonene kan bli endret uten varsel.

*Verdiene som er oppgitt i tabellen skriver seg fra laboratorietesting i samsvar med angitte koder og standarder, og er ikke tilstrekkelig for risikovurdering. Verdier som er målt på en bestemt arbeidsplass kan være høyere enn de oppgitte verdiene. De faktiske eksponeringsverdiene og risiko- og skadefaktorene for en person er unike for hver enkelt situasjon og avhenger av omgivelsene, måten personen jobber på, materialet som bearbeides, utformingen av arbeidsstasjonen samt på eksponeringstiden og brukerens fysiske form. Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenser av å bruke angitte verdier i stedet for faktiske eksponeringsverdier for individuelle risikovurderinger.

Ytterligere informasjon om arbeidsmiljø kan fås fra følgende nettsider:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (VS)

http://www.osha.gov (USA)

Feilsøkingsveiledning

Symptom Mulig årsak Løsning
Liten kraft og/eller lav fri hastighet	Utilstrekkelig lufttrykk Sjekk lufttrykket ved innløpet på sliperen mensverktøyet går med fri hastighet. Det skal være på 6,2 bar (90 psig/620 kPa).
	Tilstoppet lyddemperModel: OS 70x198mm	Se "Demontering av maskinhus" for å fjerne lyddemperen. Artikkel 48 lyddemperen kan vaskes med et rent, egnet rengjøringsmiddel for å fjerne alle fremmedlegemer og hindringer. Hvis lyddemperen ikke kan rengjøres skikkelig, bør den skiftes ut. Skift ut nummer 48, lyddemper (Se "Demontering av maskinhus").
	Tilstoppede lyddempereModel: OS 75x100mm	Se "Demontering av motorhus" for å få informasjon om hvordan du fjerner lyddemperen. Skift ut num- mer 46, lyddemper (se "Montering av motorhus").
	Tilstoppet lyddemperModel: OS 81x133mm	Se "Demontering av maskinhus" for å fjerne lyddemperen. Skift ut nummer 50, lyddemper (Se "Demontering av maskinhus").
	Tilstoppet innløpsfilter Rengjør innløpsfilteret	med en ren, egnet ren-gjøringsløsning. Hvis filteret ikke kan rengjøres skikkelig, må det skiftes ut.
	En eller flere slitte eller brukne lameller Sett	inn et helt nytt sett lameller (alle lameller må skiftes ut for at maskinen skal fungere korrekt). Smør alle lameller med pneumatisk verktøyolje. Se "Demontering av motor" og "Montering av motor".
	Intern luftlekkasje i motorhuset, viser seg som høyere luftforbruk enn vanlig og lavere hastighet enn vanlig.	Sjekk motorens plassering og at låseringen er på plass. Sjekk om O-ringen i låseringsporet er skadet. Ta ut motoren og sett den inn på nytt. Se "Demontering av motor" og "Montering av motor".
	Slitte motordeler Overhal motoren. Kontakt et autorisert Mirka-ser-vicesenter.
	Slitte eller skadde spindellagre Skift ut slitte	eller skadde lagre. Se "Demontering av balanseaksel og spindelaksel" og "Montering av spindellagre, AirSHIELDTM og balanseaksel".
Luftlekkasje gjennom has-tighetsreguleringen og/eller ventilhuset.	Skitne, brukne eller bøyde ventilfærer, ventil eller ventilsete.	Demonter, undersøk og skift ut slitte eller skadde deler. Se trinn 2 og 3 i "Demontering av motorhus" og trinn 2 og 3 i "Montering av motorhus".
Vibrasjon/ujevn gang Feil underlagsskive.	Bruk kun skivestørrelser og vekter som er beregnet for maskinen.
	Tillegg av mellomskive eller annet materiale	Bruk kun slipematerialer og/eller mellomskiver som er beregnet for maskinen. Ikke fest produkter som ikke er spesielt beregnet på slik bruk til sliperens underlagsskive.
	Feil smøring eller opphopning av frem-medpartikler.	Demonter slipemaskinen og rengjør med egnet rengjøringsmiddel. Sett slipemaskinen sammen igjen. (Se "Serviceinstruksjoner".)
	Slitte eller ødelagte motorlagre foran eller bak	Skift ut slitte eller skadde lagre. Se "Demontering av motor" og "Montering av motor".
	For maskiner med sentralt utsug kan det oppstå for mye vakuum ved sliping på flate underlag, noe som gjør at skiven festes til overflaten.	På maskiner med sentralt utsug må vakuumet reduseres via utsugssystemet.
