BRUKSANVISNING PROS 580NV Mirka

Overensstemmelseserklæring

• Nationale og regionale regulativer

ADVARSEL

Yderligere sikkerhedsadvarsler

Afbryd altid lufttilførslen inden vedligeholdelse!

Brug kun originale reservedele fra Mirka!

erklærer på eget ansvar at Mirka®-produktene (listet opp nedenfor, se også tabellen "Tekniske data" for den aktuelle modellen) som denne erklæringen gjelder, samsvarer med følgende standarder eller andre normative dokumenter: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 og EN ISO 28927-3:2009. I henhold til direktivet 2006/42/EF.

Produkter: Mirka® PROS 150 mm (6"), 125 mm (5")

Jeppo 12.08.21

Sted og dato for utstedelse

Stefan Sjöberg, konsernsjefFirma

Produsent/leverandør

Mirka Ltd

66850 Jeppo, Finland

Tlf [phone]

Faks [phone]

www.mirka.com

Oversettelse av de originale instruksjonene. Vi forbeholder oss retten til å gjøre endringer i denne håndboken uten

forvarsel.

Les sikkerhets- og betjeningsanvisningene nøye før installering, bruk eller vedlikehold av dette verktøyet. Oppbevar anvisningene på et trygt og lett tilgjengelig sted. Les overhold statlige og regionale forskrifter.

Påkrevd personlig verneutstyr

Les bruks- anvisningen

Bruk vernebriller

Bruk hørselvern

Bruk vernehansker

Bruk ansiktsmaske

Symboler

	Oppfyller EU-relevante standarder
	Oppfyller eurasiske samsvarskrav
	Oppfyller serbiske samsvarskrav
	Oppfyller forordninger som er relevante for Storbritannia

Advarsel: Potensielt farlig situasjon som kan medføre død eller alvorlig personskade og/eller skade på eiendom.

Forsiktig: Potensielt farlig situasjon som kan medføre mindre eller moderat personskade og/eller materiell skade.

Les og overhold følgende

• Bruk alltid påkrevd personlig verneutstyr i henhold til produsentens anvisninger og kommunale/statlige standarder ved bruk av dette verktøyet.
• Bruk aldri et elektroverktøy hvis du er trett eller påvirket av narkotika, alkohol eller legemidler.
• Les sikkerhetsdatabladet med hensyn til arbeidsunderlaget.
• Bruk verktøyet med støvavtrekk. En egnet støvavtrekksenhet vil redusere mengden farlig støv.
• Unngå forstrekking. Sørg for å ha godt fotfeste og balanse til enhver tid.
• Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler.
• Løstsittende klær, smykker eller langt hår kan hekte seg fast i bevegelige deler.
• Hvis du opplever fysisk ubehag i hånd/håndledd, stopp arbeidet og søk helsepersonell.
• Skade i hånd, vrist og arm kan skyldes repeterende arbeid, bevegelser og overeksponering for vibrasjoner.
• Bruk ikke elektroverktøy i eksplosive atmosfærer, for eksempel i nærheten av antennelig væske, gass eller støv.
• Verktøyet er ikke elektrisk isolert. Kontroller om det er strømførende ledninger, gassrør o.l. i arbeidsområdet før bruk av maskinen.

FORSIKTIG

• Forhindre utilsiktet start.
• Fjern skivenøkkelen før verktøyet kobles til lufttilførselen.
• Hold arbeidsområdet rent og godt opplyst.
• Sørg for at arbeidsstykket som skal slipes er godt festet.
• Koble alltid fra lufttilførselen før utskifting av slipemiddel.

• Les alle instruksjoner før du bruker verktøyet. Alle operatører må ha fått full opplæring i sikker bruk av verktøyet.
• Alt vedlikehold må utføres av opplært personell. For service, kontakt et Mirka-godkjent servicesenter.
• Bruk alltid nødvendig verneutstyr (se advarsler).
• Operatøren må alltid stå i en sikker stilling med et godt grep og fotfeste på fast underlag.
• Sørg for at arbeidsstykket som skal slipes er godt festet.
• Kontroller regelmessig om verktøy, underlagsskive, slange og overganger er slitt.
• Ta arbeidssikkerheten på alvor. Verktøyet må aldri bæres, oppbevares eller forlates uten tilsyn med lufttilførselen tilkoblet.
• Støvoppsamlingsposen på vakuumenheten bør rengjøres eller skiftes daglig. Støv kan være svært antennelig. Rengjøring eller utskifting av posen sikrer også optimal ytelse.
• Ikke overskrid maksimalt anbefalt lufttrykk på 6,2 bar (90 psig).
  • Pass på at ikke bevegelige deler på verktøyet kommer i kontakt med klær, slips, här, rengjøringsfiller osv.
• Hold hendene unna den roterende underlagsskiven under bruk.
• Hvis verktøyet ikke fungerer som det skal, må det straks tas ut av bruk og sendes til service og reparasjon.
• Koble alltid fra lufttilførselen før utskifting av slipemiddel. Sørg for at slipemiddelet er korrekt festet og sentrert på underlagsskiven.

Tekniske data

						680CV/NV650CV
Bane	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm
						CentralCentralCentralCentralNonV
Skivestørrelse	125 mm	125 mm	125 mm	150 mm	150 mm	150 mm

						680CV/NV650CV
Produktets netto-vekt	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Høyde	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Lengde	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Hastighet	12 000 o/min	12 000 o/min	12 000 o/min	12 000 o/min	12 000 o/min	12 000 o/min
Støynivå	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Støynivå	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Effekt	270 W	270 W	270 W	270 W	270 W	270 W
Luftforbruk	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Vibrasjonsnivå *	2,8 m/s^2	2,4 m/s^2	3,8 m/s^2	2,3 m/s^2	3,2 m/s^2	3,4 m/s^2
Mulig vibrasjons-emisjons-avvik K *	0,8 m/s^2	0,8 m/s^2	0,9 m/s^2	0,7 m/s^2	0,8 m/s^2	0,8 m/s^2

PROS	550DB	580DB	625DB	650DB	680DB
Bane	5 mm	8 mm	2,5 mm	5 mm	8 mm
Vakuumtype	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Skivestørrelse	∅ 125 mm	∅ 125 mm	∅ 150 mm	∅ 150 mm	∅ 150 mm
Produktets netto-vekt	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Høyde	102 mm	102 mm	102 mm	102 mm	102 mm
Lengde	229 mm	229 mm	229 mm	229 mm	229 mm
Hastighet	12 000 o/min	12 000 o/min	12 000 o/min	12 000 o/min	12 000 o/min
Støynivå	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Effekt	200 W	200 W	200 W	200 W	200 W
Luftforbruk	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Vibrasjonsnivå *	2,8 m/s ^2	3,5 m/s ^2	2,3 m/s ^2	3,0 m/s ^2	2,5 m/s ^2
Mulig vibrasjons-emisjons-avvik K *	0,8 m/s ^2	0,8 m/s ^2	0,7 m/s ^2	0,8 m/s ^2	0,7 m/s ^2

Støyprøven er utført i samsvar med EN ISO 15744:2008 – Kraftdrevet ikke-elektrisk håndverktøy – Regler for støymåling – Teknisk metode (klasse 2).

Vibrasjonsprøven er utført i samsvar med ISO 28927-3 – Kraftdrevet håndverktøy – Prøvingsmetoder for måling av vibrasjonsemisjon – del 3. Pussemaskiner og slipemaskiner med roterende, sirkulerende og tilfeldig roterende bevegelser.

Spesifikasjonene kan bli endret uten varsel. Modellutvalget kan variere mellom markedene.

* Verdiene som er oppgitt i tabellen skriver seg fra laboratorietesting i samsvar med angitte koder og standarder og er ikke tilstrekkelig for risikovurdering. Verdier som er målt på en bestemt arbeidsplass kan være høyere enn de oppgitte verdiene. De faktiske eksponeringsverdiene samt risiko- og skadefaktorene for en person er unike for hver enkelt situasjon og avhenger av omgivelsene, måten personen betjener maskinen på, materialet som bearbeides, utformingen av arbeidsstasjonen samt brukerens eksponeringstid og fysiske form. Mirka Ltd påtar seg ikke noe ansvar for konsekvenser av å bruke angitte verdier i stedet for faktiske eksponeringsverdier til individuelle risikovurderinger.
* Uten støvpose og støvslange.

Ytterligere informasjon om arbeidsmiljø kan innhentes fra følgende nettsider:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Korrekt bruk av verktøyet

Denne slipemaskinen er utviklet for sliping av alle typer materialer, dvs. metall, tre, stein, plast o.l. ved hjelp av slipemidler som er beregnet på slik bruk. Denne slipemaskinen må ikke brukes til andre formål enn det som er spesifisert uten rådføring med produsenten eller produsentens autoriserte leverandør. Bruk kun Mirka underlagsskiver som er konstruert for optimal

ytelse sammen med bremsetetningen. Sett aldri på en underlagsskive uten avstandsskive. Andre underlagsskiver kan redusere ytelsen og gi økt vibrasjon.

Arbeidsstasjoner

Verktøyet er beregnet for bruk som håndholdt verktøy. Det anbefales alltid å stå på et fast underlag ved bruk av verktøyet. Det kan brukes i ulike posisjoner, men før bruk må operatøren innta en sikker stilling, ha fast grep og fotfeste, og være oppmerksom på at eksentersliperen kan forårsake en momentreaksjon. Se kapittelet "Betjeningsanvisninger".

Når du pakker ut verktøyet, må du kontrollere at det er intakt og komplett samt uten transportskader. Bruk aldri et skadet verktøy.

For å koble til lufttilførselen løfter du opp dekselet og kobler til lufttilførselen. Lukk dekselet før du bruker verktøyet. Bruk ren lufttilførsel med smøreolje som gir et målt lufttrykk ved verktøyet på 6,2 bar (90 psig) når verktøyet går med hendelen helt trykket inn. Bruk en godkjent luftslange på maks. 10 mm (3/8") x 8 m (25 fot). Verktøyet skal kobles til lufttilførselen som vist i figur 1.

Ikke koble verktøyet til trykkluftsystemet uten en luftavstengingsventil som er enkel å nå og betjene. Benytt luftfilter, regulator og smøreenhet (FRL), som vist i figur 1, for å forsyne verktøyet med ren luft med smøreolje og riktig trykk. Detaljerte opplysninger om slikt utstyr kan fås fra leverandøren. Hvis slikt utstyr ikke benyttes, skal verktøyet smøres manuelt.

Hvis verktøyet skal smøres manuelt, kobler du fra luftslangen og tilfører to-tre dråper olje, Würth spesialolje med art.nr. 08930505 inn i verktøyets trykklufttilkobling. Koble verktøyet til lufttilførselen igjen og la verktøyet gå rolig i noen sekunder, slik at luften kan fordele oljen. Hvis verktøyet brukes ofte, må det smøres daglig.

Smør verktøyet før lagring over lengre tid eller hvis verktøyet går tregere eller mister kraft.

Lufttrykket på verktøyet bør være 6,2 bar (90 psig) mens verktøyet er i gang. Verktøyet kan gå med lavere trykk, men ikke høyere enn 6,2 bar (90 psig).

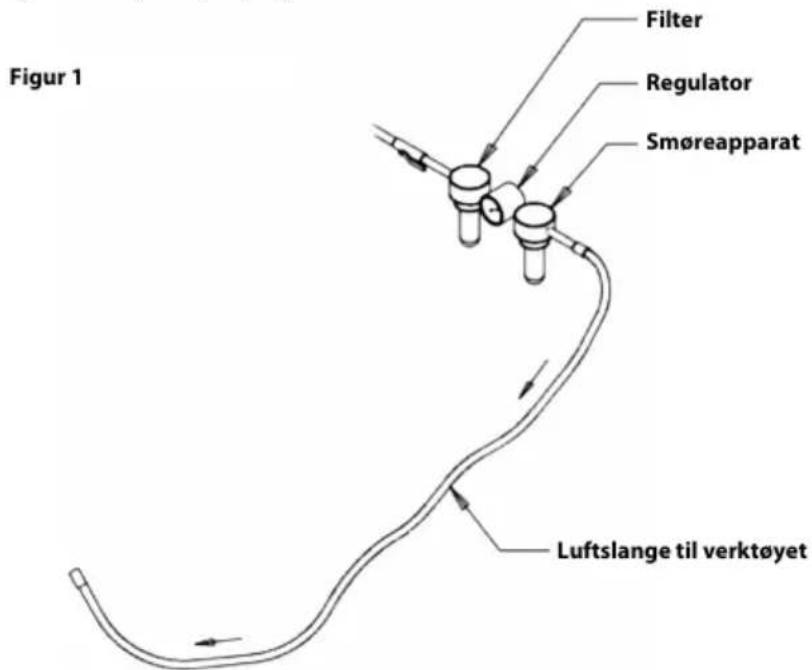

Figur 1 Filter Regulator Smøreapparat Luftslange til verktöyet

Vedlikehold

Koble alltid fra lufttilførselen før vedlikehold! Bruk kun originale Mirka-reservedeler!

Skifte ut underlagsskiven

1. Sett inn skiveuttrekkeren mellom underlagsskiven og bremseskiven for å holde fast spindelmutteren.
2. Vri underlagsskiven mot klokken for å fjerne den.
3. Sett på og trekk til den nye underlagsskiven med avstandsskiver.
4. Fjern skiveuttrekkeren.

Pad saver

Mirka beskyttelseplater, Pad saver, er konstruert for å beskytte underlagsskiven mot slitasje under aggressiv og kontinuerlig sliping med nettprodukter. Disse kostnadseffektive beskyttelsesplatene, som plasseres mellom underlagsskiven og sliperondellen, bør skiftes regelmessig. Beskyttelsesplatene forlenger underlagsskivens levetid.

1. Ta av underlagsskiven som beskrevet ovenfor.
2. Trekk ut den gamle bremseskiven fra sporet.
3. Sett inn den nye bremseskiven i sporet.
4. Sett på underlagsskiven som beskrevet ovenfor.
5. Kontroller at bremseskiven fungerer som den skal. Ved å endre antall avstandsskiver mellom spindelen og underlagsskiven kan effekten til bremseskiven justeres.

Skifte lydempersettet

PROS NV/CV

• Løft opp dekselet.
- Fjern lyddemperkoppen ved å skyve den hardt til siden, sett inn en skrutrekker mellom koppen og sekskantmutteren og vri skrutrekkeren for å løsne koppen fra huset.
- Sett den nye lyddemperen på huset.

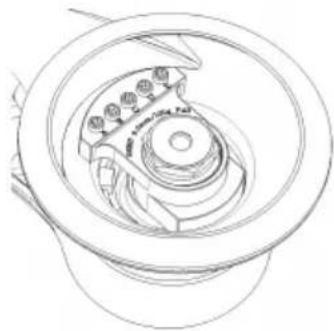

Redusere vibrasjoner ved sliping med Pad saver eller mellomskive

Når du sliper med en beskyttelsesplate (Pad Saver) eller mellomskive, kan vibrasjonsnivået øke. Mirka-verktøyet har en funksjon for å redusere denne vibrasjonen. For å bruke denne funksjonen, gjør du som følger:

1. Koble fra strømledningen.
2. Ta av underlagsskiven.
3. Sett på sekskantmuttere og skruer i henhold til tabellen nedenfor og trekk til med et moment på 2 Nm.

1. Maskinkonfigurasjon fra fabrikk.

1. Maskinkonfigurasjon for bruk med Pad saver eller mellomskive.

1. Maskinkonfigurasjon fra fabrikk.

1. Maskinkonfigurasjon for bruk med Pad saver eller mellomskive.

	FabrikkoppsettBildeModell
						SekskantmutterSkrue
									EDCBAEDCBA
									----XX-1550
									----XX-1580
									----XX-1625
									----XX-1650
									----XX-X-3680
	Oppsett for pad saver/mellomskiveBildeModell
						SekskantmutterSkrue
									EDCBAEDCBA
									--XXX--XXX2550
									--XXX--XXX2580
									--XXX--XXX2625
									--XXX--XXX2650
									----XXXXX4680

Feilsøkingsguide

		LøsningMulig årsakSymptom
Liten kraft og/ellerlavfri hastighet.	Hastighetsregulering stilt pålavhastighet.	Drei hastighetsreguleringen til ønsket hastighet.
	Lavt lufttrykk.	Kontroller lufttilførselen (i samsvar med betjeningsanvisningene).
	Eksosplugg ikke innrettet(DB-modell).	Kontroller at ett av de fire merkene på eksospluggen er rettet inn i forhold til det ene merket under eksospluggen.
	Tilstoppet lyddemper.	Rengjør eller skift lyddemperen.
	Tilstoppet luftinntaksfilter.	Rengjør eller skift filteret.
	Intern luftlekkasje i motorhuset.	Kontroller motorenhet og innretting.Kontroller innrettingen av luftinntakets O-ring på motorenheten.
	Slitte eller knekte lameller.	Monter et komplett sett nye lameller og rotor (sett F).
	Hus sprukket eller skadet.	Kontakt et Mirka-godkjent servicesenter.
	Slitt eller ødelagt spindellager.	Skift det slitte eller ødelagte lageret (sett A).
Luftlekkasjepå hastighetsreguleringen.	Skitten, knekt eller bøyd ventilfjær, ventil eller ventilsete.	Demonter, undersøk og skift ut slitte eller skadde deler.
	Luftventil feilmontert.	Demonter luftinntaksforbindelsen og monter luftventilen (207) på ny, med ventilskafet (202) i øvre posisjon.
	Feil underlagsskive.Vibrasjon/ujevn gange.	Bruk kun Mirka underlagsskive 125 mm (5"), 150 mm (6").
	Tillegg av mellomskive eller annet materiale.	Bruk kun slipemidler og/eller mellomskiver som er beregnet for maskinen.
	Skadet underlagsskive.	Skift underlagsskiven. Bruk kun Mirka underlagsskive 125 mm (5"), 150 mm (6").
	Slitte eller ødelagte motorlagre.	Skift slitte eller ødelagte lagre.
	For mye vakuum på en plan overflate kan øke vibrasjonene.	Senkvakuumet på støvavsugsenheten.
	Lavt motorturtall.	∅k motorturtallet med strømningsregulatoren, maks. 6,2 bar.

Ytterligere service

Service må alltid utføres av opplært personell. For å opprettholde verktøygarantien og sørge for optimal sikkerhet og virkemåte, skal service utføres av et Mirka-godkjent servicesenter. Kontakt Mirka kundeservice eller Mirka-forhandleren for å finne frem til nærmeste Mirka-godkjente servicesenter eller gå til www.mirka.com.
