MANUALE UTENTE PROS 580NV Mirka

it Istruzioni per l'uso....107

ja 操作に関する指示....115

ko사용지침....123

Dichiarazione di conformità

Mirka Ltd, 66850 Jeppo, Finlandiadichiara sotto la propria responsabilità che i prodotti Mirka® (indicati di seguito e nella tabella “Dati tecnici” per il modello corrispondente) a cui si riferisce la presente dichiarazione sono conformi alla(e) seguente(i) normativa(e): EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 ed EN ISO 28927-3:2009. Ai sensi della Direttiva 2006/42/CE.
Prodotti: Mirka® PROS 150 mm (6"), 125 mm (5")
Jeppo, 12/08/21Luogo e data			Produttore/fornitoreMirka Ltd66850 Jeppo, FinlandiaTel [phone]Fax [phone]www.mirka.comStefan Sjöb

Traduzione delle istruzioni originali Ci riserviamo il diritto di apportare modifiche a questo manuale senza preavviso.

Importante

Leggere attentamente le norme di sicurezza e le istruzioni per l'uso prima di installare, utilizzare o sottoporre a manutenzione l'utensile. Conservare le istruzioni in un luogo sicuro e facilmente accessibile. Consultare e attenersi alle normative nazionali e locali.

Dispositivo di protezione individuale richiesto

Leggere il manuale dell'operatore

Indossare occhiali protettivi

Indossare cuffie protettive

Indossare guanti protettivi

Indossare mascherina respiratoria

Simboli

	Conforme alle normative UE rilevanti
	Conforme ai requisiti per la conformità in Eurasia
	Conforme ai requisiti per la conformità in Serbia
	Conforme ai regolamenti rilevanti nel Regno Unito

Avvertenza: Situazione potenzialmente pericolosa che può provocare gravi lesioni personali o morte e/o danni alle cose.

-Attenzione: Situazione potenzialmente pericolosa che può provocare lesioni personali di lieve o moderata entità e/o danni alle cose.

Normative di riferimento

• General Industry Safety & Health Regulations, part 1910, OSHA 2206, available from: Superintendent of Documents; Government Printing Office; Washington DC 20402
  • Codice di sicurezza per gli utensili pneumatici portatili, ANSI B186.1, disponibile presso: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
  • Normative nazionali e locali

AVVERTENZA

• Indossare sempre i dispositivi di protezione individuale richiesti secondo le istruzioni del produttore e le norme locali/nazionali durante l'uso dell'utensile.
  • Non utilizzare mai un utensile elettrico in caso di stanchezza o sotto l'effetto di farmaci, sostanze alcoliche o stupefacenti.
• Consultare sempre la Scheda di Dati di Sicurezza (MSDS) della superficie di lavoro.
• Utilizzare sempre un sistema di estrazione della polvere con l'utensile per ridurre al minimo le polveri pericolose.
• Non sporgersi mai. Tenere i piedi ben appoggiati e mantenere sempre un buon equilibrio.
• Non indossare indumenti larghi o gioielli. Tenere lontani capelli, indumenti e guanti dalle parti mobili.
• Indumenti larghi, gioielli o capelli lunghi potrebbero rimanere impigliati nelle parti mobili.
• In caso di dolori alle mani oppure ai polsi, interrompere immediatamente il lavoro e consultare un medico.
• I movimenti ripetitivi e l'esposizione eccessiva alle vibrazioni possono provocare lesioni a mani, polsi e braccia.
• Non utilizzare mai gli utensili elettrici in atmosfere esplosive, cioè in presenza di liquidi, gas o polveri infiammabili.
• L'utensile non è isolato elettricamente. Prima di utilizzare l'utensile, verificare l'eventuale presenza di linee elettriche, condutture del gas ecc. nell'area di lavoro.

ATTENZIONE

• Prevenire l'avviamento accidentale dell'utensile.
• Rimuovere la chiave dal platorello prima di collegare l'utensile all'alimentazione dell'aria.
• Mantenere l'area di lavoro pulita e ben illuminata.
• Verificare sempre che il pezzo da levigare sia fissato saldamente in posizione.
• Scollegare sempre l'alimentazione dell'aria prima di sostituire l'abrasivo.

Ulteriori avvertenze per la sicurezza

• Leggere attentamente le istruzioni prima di utilizzare l'utensile. Tutti gli operatori devono essere perfettamente addestrati all'uso e devono conoscere queste norme di sicurezza.
• Tutti gli interventi di manutenzione devono essere effettuati da personale addestrato. Per l'assistenza, rivolgersi a un centro di assistenza autorizzato Mirka!
• Indossare sempre i dispositivi di protezione individuale richiesti (vedere Avvertenze).
  • L'operatore deve sempre assumere una posizione sicura, con una salda presa e un buon appoggio sui piedi.
• Verificare sempre che il pezzo da levigare sia fissato saldamente in posizione.
• Verificare regolarmente che l'utensile, il platorello, il tubo e le guarnizioni non siano usurati.
• Prestare sempre la massima attenzione durante il lavoro. Non trasportare, conservare o lasciare mai l'utensile incustodito con l'alimentazione dell'aria collegata.
• Il sacco di raccolta della polvere deve essere pulito o sostituito quotidianamente. La polvere può essere altamente infiammabile. Inoltre, pulendo o sostituendo il sacco si garantiscono le massime prestazioni dell'utensile.
  • Non superare la pressione dell'aria massima raccomandata di 6,2 bar (90 psig).
• Prestare attenzione affinché indumenti, cravatte, capelli, stracci ecc. non possano impigliarsi nelle parti mobili dell'utensile con conseguente rischio di gravi lesioni personali.
• Tenere lontane le mani dal platorello durante l'uso.
• In caso di malfunzionamento, smettere immediatamente di utilizzare l'utensile e ripararlo o sostituirlo.
• Scollegare sempre l'alimentazione dell'aria prima di sostituire l'abrasivo. Prestare attenzione a fissare correttamente e centrare l'abrasivo sul platorello.

Dati tecnici

						680CV/NV650CV
Orbita	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm
						CentralCentralCentralCentralNonTi
Dimensioni del platorello	∅ 125 mm	∅ 125 mm	∅ 125 mm	∅ 150 mm	∅ 150 mm	∅ 150 mm
Peso netto del prodotto	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Altezza	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Lunghezza	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Velocità	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min
Livello di rumorosità	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Livello di rumorosità	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Potenza	270 W	270 W	270 W	270 W	270 W	270 W
Consumo d'aria	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Livello divibrazioni *	2,8 m/s ^2	2,4 m/s ^2	3,8 m/s ^2	2,3 m/s ^2	3,2 m/s ^2	3,4 m/s ^2
Incertezza della misurazione del livello di vibrazioni K *	0,8 m/s ^2	0,8 m/s ^2	0,9 m/s ^2	0,7 m/s ^2	0,8 m/s ^2	0,8 m/s ^2

PROS	550DB	580DB	625DB	650DB	680DB
Orbita	5 mm	8 mm	2,5 mm	5 mm	8 mm
Tipo di aspirazione	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Dimensioni del platorello	∅ 125 mm	∅ 125 mm	∅ 150 mm	∅ 150 mm	∅ 150 mm
Peso netto del prodotto	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Altezza	102 mm	102 mm	102 mm	102 mm	102 mm
Lunghezza	229 mm	229 mm	229 mm	229 mm	229 mm
Velocità	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min
Livello di rumorosità	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Potenza	200 W	200 W	200 W	200 W	200 W
Consumo d'aria	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Livello divibrazioni *	2,8 m/s ^2	3,5 m/s ^2	2,3 m/s ^2	3,0 m/s ^2	2,5 m/s ^2
Incertezza della misurazione del livello di vibrazioni K *	0,8 m/s ^2	0,8 m/s ^2	0,7 m/s ^2	0,8 m/s ^2	0,7 m/s ^2

Il test di rumorosità è stato effettuato secondo la norma EN ISO 15744:2008 – Utensili portatili non elettrici – Procedura per la misurazione del rumore – Metodo tecnico progettuale (grado 2).

Il test di vibrazioni è stato effettuato secondo la norma ISO 28927-3 – Utensili portatili elettrici – Metodi di prova per la valutazione dell'emissione vibratoria – Parte 3: Lucidatrici e levigatrici rotative, orbitali e rotorbitali.

Specifiche soggette a modifiche senza preavviso La gamma dei modelli può variare da un mercato all'altro

* I valori riportati in tabella sono stati ottenuti mediante test di laboratorio in conformità alle procedure e alle normative indicate e non sono sufficienti per la valutazione dei rischi. I valori misurati in un posto di lavoro specifico potrebbero essere superiori a quelli dichiarati. I valori di esposizione effettivi e il rischio individuale sono unici per ogni situazione e dipendono dall'ambiente circostante, dalla metodologia di lavoro individuale, dal materiale specifico lavorato, dal design della postazione di lavoro nonché dal tempo di esposizione e dalle condizioni fisiche dell'utente. Mirka non potrà essere ritenuta responsabile per eventuali conseguenze derivanti dall'uso dei valori dichiarati anziché dei valori di esposizione effettivi per qualsiasi valutazione dei rischi individuale.
* Senza sacco di raccolta della polvere e flessibile per aspiratore.

Per ulteriori informazioni su salute e sicurezza sul lavoro è possibile consultare i seguenti siti web:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Uso corretto dell'utensile

Questa levigatrice è progettata per la levigatura di tutti i tipi di materiali, ad es. metalli, legno, pietra, plastica ecc. utilizzando gli appositi abrasivi. Non utilizzare la levigatrice per scopi diversi da quello specificato senza aver prima consultato il proprio rivenditore Mirka. Utilizzare esclusivamente i platorelli Mirka, progettati per garantire prestazioni ottimali con la guarnizione frena-platorello. Non montare mai un platorello senza rondella spaziatrice. Altri platorelli possono offrire prestazioni inferiori e provocare maggiori vibrazioni.

Postazioni di lavoro

Questo utensile deve essere utilizzato come un utensile manuale Si raccomanda di utilizzare sempre l'utensile in posizione eretta su una superficie stabile L'utensile si può trovare in qualsiasi posizione, ma prima dell'uso l'operatore deve sempre assumere una posizione sicura, con una salda presa e un buon appoggio sui piedi, ed essere consapevole che la levigatrice può generare una coppia di reazione Vedere la sezione "Istruzioni per l'uso".

Istruzioni per l'uso

Durante il disimballaggio, verificare che l'utensile sia integro, completo e non abbia subito danni durante il trasporto Non utilizzare mai un utensile danneggiato.

Per collegare l'alimentazione dell'aria, sollevare la scocca e collegare l'alimentazione dell'aria; chiudere la scocca prima di azionare l'utensile. Utilizzare una fonte d'aria pulita e lubrificata con una pressione dell'aria misurata all'utensile di 6,2 bar (90 psig) con la leva dell'utensile premuta a fondo. Si raccomanda un tubo dell'aria da 10 mm (3/8") con una lunghezza massima di 8 m (25 piedi) e di collegare l'utensile all'alimentazione dell'aria come illustrato in Figura 1.

Non collegare l'utensile all'impianto dell'aria compressa prima di aver installato una valvola di intercettazione dell'aria facilmente accessibile. Si raccomanda di installare un filtro/regolatore/lubrificatore (FRL) dell'aria come illustrato in Figura 1 per garantire l'erogazione di aria pulita e lubrificata alla pressione corretta. Per maggiori informazioni, rivolgersi al proprio fornitore. In assenza di tale dispositivo, l'utensile deve essere lubrificato manualmente.

Per lubrificare manualmente l'utensile, scollegare il tubo dell'aria e applicare 2 o 3 gocce di olio apposito o Wurth art. n. 08930505 nell'erogatore d'aria dell'utensile. Ricollegare l'utensile all'alimentazione dell'aria e farlo funzionare a basso regime per alcuni secondi per distribuire l'olio. In caso di utilizzo frequente, l'utensile deve essere lubrificato quotidianamente.

Lubrificare l'utensile in caso di inutilizzo prolungato oppure se rallenta e perde potenza.

Si raccomanda una pressione dell'aria all'utensile di 6,2 bar (90 psig) quando l'utensile è in funzione. L'utensile può funzionare a pressioni inferiori, ma mai superiori a 6,2 bar (90 psig).

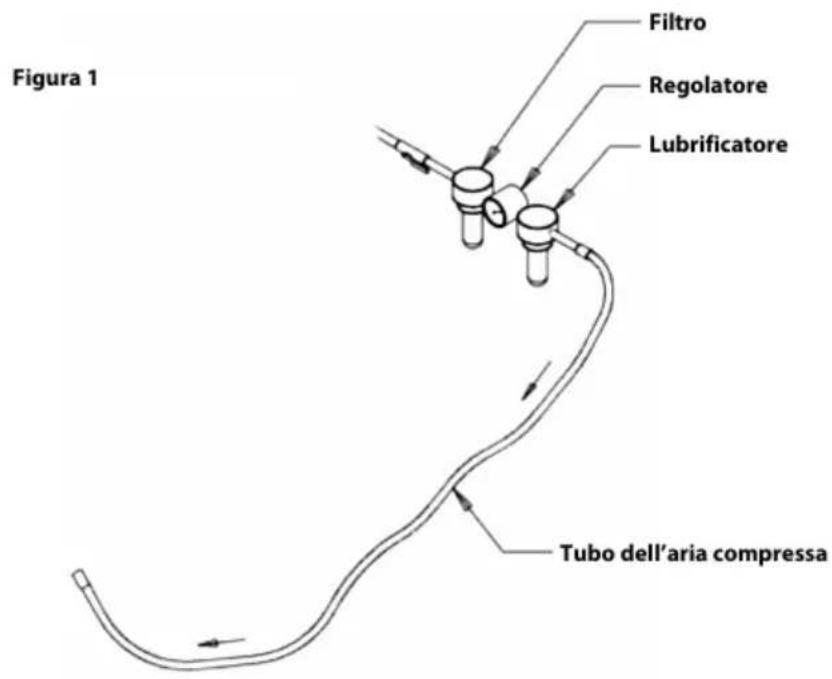

Figura 1 Filtro Regolatore Lubrificatore Tubo dell'aria compressa

Manutenzione

Scollegare sempre l'alimentazione dell'aria prima della manutenzione! Utilizzare esclusivamente ricambi originali Mirka!

Sostituzione del platorello

1. Inserire la chiave per platorello tra il platorello e la guarnizione frena-platorello per bloccare il dado del mandrino.
2. Girare il platorello in senso antiorario per rimuoverlo.
3. Montare e serrare il nuovo platorello con le rondelle.
4. Rimuovere la chiave per platorello.

Proteggi platorello

I proteggi platorello Mirka sono progettati per proteggere il platorello dall'usura, in particolare in caso di levigatura aggressiva e continuativa con prodotti con supporto in rete Questi proteggi platorello economici devono essere posizionati tra il platorello e il disco di levigatura e sostituiti regolarmente I proteggi platorello prolungano la durata del platorello.

Sostituzione della guarnizione frena-platorello

1. Rimuovere il platorello come descritto sopra
2. Estrarre la vecchia guarnizione frena-platorello dalla relativa scanalatura
3. Inserire la nuova guarnizione frena-platorello nella scanalatura

4. Montare il platorello come descritto sopra

5. Verificare il funzionamento della guarnizione frena-platorello Cambiando il numero di rondelle tra il mandrino e il platorello è possibile regolare l'effetto della guarnizione frena-platorello

Sostituzione del kit silenziatore

PROS NV/CV

• Sollevare la scocca.
• Rimuovere il cappuccio del silenziatore spingendolo con forza di lato e inserire un cacciavite tra il cappuccio e il dado esagonale, quindi girare il cacciavite per sfilare il cappuccio dall'alloggiamento.
  • Fissare il nuovo silenziatore all'alloggiamento.

Riduzione delle vibrazioni durante la levigatura con proteggi platorello o interfaccia

In caso di levigatura con proteggi platorello o interfaccia, il livello di vibrazioni potrebbe aumentare. Tuttavia, l'utensile Mirka prevede un'apposita funzione che permette di ridurre le vibrazioni. Per utilizzare questa funzione, procedere come segue:

1. Scollegare il cavo di alimentazione.
2. Rimuovere il platorello.
3. Aggiungere dadi esagonali e viti come indicato nella seguente tabella e serrare a 2 Nm.

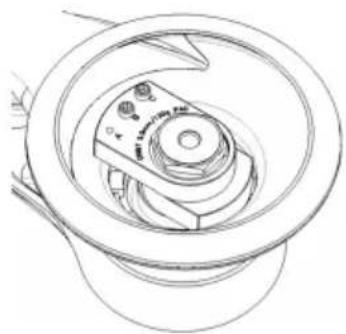

1. Configurazionestandard della macchina.

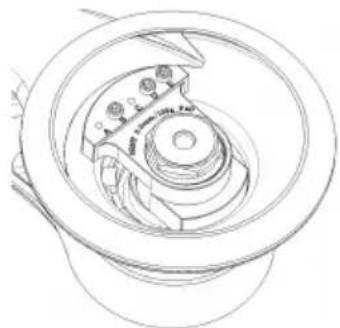

2. Configurazione della macchina per l'uso con proteggi platorello o interfaccia.

1. Configurazione standarddella macchina.

2. Configurazione della macchina per l'uso con proteggi platorello o interfaccia.

	Configurazione standardFiguraModello
						Dado esagonaleVite
									EDCBAEDCBA
									----XX-1550
									----XX-1580
									----XX-1625
									----XX-1650
									----XX-X-3680

Modello	Figura	Configurazione per proteggi platorello o interfaccia
						Dado esagonaleVite
										EDCBAEDCBA
										--XXX--XXX2550
										--XXX--XXX2580
										--XXX--XXX2625
										--XXX--XXX2650
										----XXXX4680

Guida alla Ricerca dei Guasti

		SoluzionePossibile causaSintomo
Perdita di potenza e/o bassa velocità a vuoto.	Comando di velocità impostato su bassa velocità.	Portare il comando di velocità sulla velocità desiderata.
	Pressione dell'aria insufficiente.	Controllare l'alimentazione dell'aria (secondo le istruzioni per l'uso).
	Tappo di scarico non allineato (modello DB).	Accertarsi che una dellequattrotacche sul tappo di scarico sia allineata con la singola tacca sotto il tappo di scarico.
	Silenziatore intasato.	Pulire o sostituire il silenziatore.
	Filtro della presa d'aria intasato.	Pulire o sostituire il filtro.
	Perdita d'aria all'interno dell'alloggiamento del motore.	Verificare il gruppo motore e l'allineamento.Verificare l'allineamento dell'O-ring della presa d'aria sul gruppo motore.
	Alette usurate o danneggiate.	Installare un set completo di nuove alette e rotore (Kit F).
	Crepe o alloggiamento usurato.	Contattare un centro di assistenza autorizzato Mirka.
	Cuscinetto del mandrino usurato o danneggiato.	Sostituire il cuscinetto usurato o danneggiato (Kit A).
Perdita d'aria dal comando di velocità.	Molla della valvola, valvola o sede della valvola sporche, danneggiate o piegate.	Smontare, ispezionare e sostituire i particolari usurati o danneggiati.
	Valvola dell'aria montata in modoerrato.Platorello errato.	Rimuovere il collegamento della presa d'aria e rimontare la valvola dell'aria (207) con lo stelo (202) in alto.Utilizzare esclusivamente platorelli Mirka da 125 mm (5"), 150 mm (6").
Vibrazioni / funzionamento irregolare.
	Aggiunta di interfacciao altro materia-le.	Utilizzare esclusivamente abrasivi e/o interfacce progettati per l'utensile.
	Platorello danneggiato.	Sostituire il platorello. Utilizzare esclusivamente platorelli Mirka da 125 mm (5"), 150 mm (6").
	Cuscinetto(i) del motore usurato(i) o danneggiato(i).	Sostituire i cuscinetti usurati odanneg-giati.
	Un'aspirazione eccessiva suuna superficie piatta puòaumentare le vibrazio-ni.	Ridurre l'aspirazione dell'unità di estrazione della polvere.
	Velocità insufficiente del motore.	Aumentare la velocità del motore con il regolatore di flusso, max 6,2 bar.

Ulteriore assistenza

Gli interventi di assistenza devono sempre essere effettuati da personale addestrato. Per non invalidare la garanzia, assicurare la massima sicurezza e il funzionamento ottimale dell'utensile, tutti gli interventi di assistenza devono essere effettuati da un centro di assistenza autorizzato Mirka. Per trovare il centro di assistenza autorizzato Mirka più vicino, è possibile contattare il servizio di assistenza clienti Mirka, il proprio rivenditore Mirka o visitare www.mirka.com.
