BRUKSANVISNING PROS 580NV Mirka

Försäkran om överensstämmelse

Mirka Ab, 66850 Jeppo, Finland

försäkrar härmed att Mirka®-produkterna (listade nedan, se tabellen "Tekniska data" för respektive modell), för vilka denna försäkran gäller, överensstämmer med följande standarder eller andra normativa dokument: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 och EN ISO 28927-3:2009. I enlighet med direktiv 2006/42/EG.

Produkter: Mirka® PROS 150 mm (6"), 125 mm (5")

Jeppo 21-08-12

Plats och datum för utfär- dande

Tillverkare/leverantör

Mirka Ab

66850 Jeppo, Finland

Tel.[phone]

Fax [phone]

www.mirka.comStefan Sjöberg, VDBolag

Översättning av den ursprungliga bruksanvisningen. Vi förbehåller oss rätten att göra ändringar i manualen utan föregående meddelande.

Viktigt

Läs dessa säkerhets- och användarinstruktioner noggrant före installation, användning eller underhåll av verktyget. Förvara instruktionerna på ett säkert, men lätt åtkomligt, ställe. Läs igenom och följ nationella och lokala bestämmelser.

Erforderlig personlig skyddsutrustning

Läs bruk- anvisningen

Använd skyddsglasögon

Använd hörselskydd

Använd skyddshandskar

Använd andningsmask

Symboler

	Uppfyller relevanta EU-normer
	Uppfyller europeiska och asiatiska krav på överensstämmelse
	Uppfyller serbiska krav på överensstämmelse
	Uppfyller relevanta bestämmelser i Storbritannien

Varning: Potentiellt farlig situation som kan leda till dödsfall eller allvarliga personskador och/eller skador på utrustningen.

Observera: Potentiellt farlig situation som kan leda till lättare eller mindre personskador och/eller skador på utrustningen.

Läs igenom och följ

- General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan beställas via: Superintendent of Documents; Government Printing Office; Washington DC 20402, USA.

• Safety Code for Portable Air Tools, ANSI B186.1, kan beställas via: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018, USA.
  • Nationella och lokala bestämmelser.

WARNING

• Använd alltid erforderlig säkerhetsutrustning i enlighet med tillverkarens instruktioner och lokala/nationella bestämmelser.
• Använd aldrig ett elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel.
• Läs igenom materialsäkerhetsdatabladet för den aktuella arbetsytan.
• Använd verktyget med dammutsug. Passande dammutsug minskar antalet farliga dammpartiklar.
• Sträck dig inte för långt. Stå stadigt och håll balansen hela tiden.
• Använd inte löst sittande kläder eller smycken. Håll här, kläder och handskar på säkert avständ från rörliga delar.
• Löst sittande kläder, smycken eller långt här kan fastna i verktyg med rörliga delar.
• Om dina händer/handleder domnar eller gör ont, sluta använda verktyget och uppsök läkare.
• Repetitiva arbetsställningar och rörelser samt överexponering för vibrationer kan orsaka skador på händer, handleder och armar.
• Använd inte elverktyg i explosiva miljöer där det förekommer brandfarliga vätskor, gaser eller dammpartiklar.
• Verktyget är inte elektriskt isolerat. Kontrollera om det finns några elledningar, gasrör eller liknande i närheten innan du börjar använda verktyget.

OBSERVERA

• Undvik oavsiktlig start.
• Ta bort skruvnyckeln innan verktygets lufttillförsel kopplas på.
• Se till att arbetsområdet är rent och har tillräcklig belysning.
• Se till att arbetsstycket som ska slipas sitter fast ordentligt.
• Koppla alltid bort lufttillförseln innan du byter slipmaterial.

Extra säkerhetsföreskrifter

• Läs igenom alla instruktioner före användning av verktyget. Alla användare måste kunna använda verktyget och vara medvetna om säkerhetsföreskrifterna.
• Alla underhållsarbeten måste utföras av utbildad personal. För service, kontakta Mirka auktoriserade servicecenter!
• Använd alltid erforderlig skyddsutrustning (se varningar).
• Användaren måste stå i en säker position på ett stadigt underlag och ha ett fast grepp om verktyget.
• Se till att arbetsstycket som ska slipas sitter fast ordentligt.
• Kontrollera regelbundet verktyg, underlagsplatta, slang och anslutningar med avseende på slitage.
• Se till att alltid garantera säkerheten på arbetet; verktyget får aldrig bäras, förvaras eller lämnas utan uppsikt med lufttillförseln påkopplad.
• Dammuppsamlingspåsen bör tömmas eller bytas dagligen. Damm kan vara extremt brandfarligt. Tömning eller byte av påsen garanterar dessutom en optimal prestanda.
• Överskrid inte det rekommenderade maximala lufttrycket på 6,2 bar (90 psig).
• Se till att rörliga delar inte kommer i kontakt med kläder, slipsar, hår, rengöringsdukar m.m.
• Håll händerna borta från den roterande underlagsplattan vid användning.
• Om verktyget inte fungerar som det ska, stäng genast av det och lämna in det på service eller reparation.
• Koppla alltid bort lufttillförseln innan du byter slipmaterial. Se till att slipmaterialet är centrerat och sitter fast ordentligt på underlagsplattan.

Tekniska data

						680CV/NV650CV
Oscillering	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm
Typ av utsug	Non	Central	Central	Central	Central	Central
						680CV/NV650C
Storlek på under-lagsplatta	∅ 125 mm	∅ 125 mm	∅ 125 mm	∅ 150 mm	∅ 150 mm	∅ 150 mm
Nettovikt	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Höjd	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Längd	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Hastighet	12 000 rpm	12 000 rpm	12 000 rpm	12 000 rpm	12 000 rpm	12 000 rpm
Ljudnivå	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Ljudnivå	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Effekt	270 W	270 W	270 W	270 W	270 W	270 W
Luftförbrukning	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Vibrationsnivå *	2,8 m/s ^2	2,4 m/s ^2	3,8 m/s ^2	2,3 m/s ^2	3,2 m/s ^2	3,4 m/s ^2
Vibrationer mätto-lerans (K-faktor) *	0,8 m/s ^2	0,8 m/s ^2	0,9 m/s ^2	0,7 m/s ^2	0,8 m/s ^2	0,8 m/s ^2

PROS	550DB	580DB	625DB	650DB	680DB
Oscillering	5 mm	8 mm	2,5 mm	5 mm	8 mm
Typ av utsug	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Storlek på under-lagsplatta	∅ 125 mm	∅ 125 mm	∅ 150 mm	∅ 150 mm	∅ 150 mm
Nettovikt	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Höjd	102 mm	102 mm	102 mm	102 mm	102 mm
Längd	229 mm	229 mm	229 mm	229 mm	229 mm
Hastighet	12 000 rpm	12 000 rpm	12 000 rpm	12 000 rpm	12 000 rpm
Ljudnivå	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Effekt	200 W	200 W	200 W	200 W	200 W
Luftförbrukning	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Vibrationsnivå *	2,8 m/s ^2	3,5 m/s ^2	2,3 m/s ^2	3,0 m/s ^2	2,5 m/s ^2
Vibrationer mätto-lerans (K-faktor) *	0,8 m/s ^2	0,8 m/s ^2	0,7 m/s ^2	0,8 m/s ^2	0,7 m/s ^2

Bullertestet har utförts i enlighet med EN ISO 15744:2008 – Handhållna icke-elektriskt drivna maskiner – Bullermätmetod – Teknisk metod (grad 2).

Vibrationstestet har utförts i enlighet med ISO 28927-3 – Handhållna motordrivna maskiner – Provningsmetod för vibrationsemission – Del 3. Polermaskiner, putmaskiner med cirkulär rörelse samt putsmaskiner med oscillerande och roterande-oscillerande rörelse.

Specifikationerna kan komma att ändras utan föregående meddelande. Modellserien kan variera mellan olika marknader.

* Värdena som anges i tabellen har uppmätts vid laboratorietester i enlighet med angivna koder och standarder och bör inte användas för riskbedömning. Värden som mäts på enskilda arbetsplatser kan vara högre än de angivna värdena ovan. De faktiska exponeringsvärdena och skaderiskerna som en enskild användare utsätts för är unika och beror på hur personen arbetar, arbetsmaterialet och utformningen av arbetsplatsen, liksom på exponeringstiden och användarens fysiska tillständ. Mirka ansvarar inte för konsekvenser av att de angivna värdena används i stället för de faktiska exponeringsvärdena vid en enskild riskbedömning.
* Utan dammpåse och utsugsslang.

Ytterligare information om arbetshälsa och arbetssäkerhet finns på följande webbplatser:

https://osha.europa.eu/en (Europe) eller http://www.osha.gov (USA)

Rätt användning av verktyget

Denna slipmaskin är avsedd för slipning av alla slags material, t.ex. metall, trä, sten, plast etc. med slipmaterial speciellt utformade för dessa ändamål. Använd inte slipmaskinen för andra ändamål än de specificerade utan att först rådfråga din Mirka-återförsäljare. Använd endast Mirka underlagsplattor som är konstruerade för att ge optimal prestanda med bromstätningen. Montera aldrig en underlagsplatta utan distansbricka. Underlagsplattor av andra fabrikat kan ge ett sämre slipresultat och en ökad vibrationsnivå.

Arbetsstationer

Verktyget ska användas som handverktyg. Användaren bör alltid stå på ett stadigt underlag. Innan slipmaskinen startas måste användaren befinna sig i en säker position på ett stadigt underlag med ett fast grepp om maskinen samt vara medveten om att det kan uppstå en momentreaktion vid uppstarten. Se avsnittet "Bruksanvisning".

Bruksanvisning

När du packar upp verktyget, kontrollera att det är komplett och fritt från transportskador. Använd aldrig ett skadat verktyg.

Så här ansluter du en luftkälla: Lyft upp skyddskåpan, anslut luftkällan och stäng käpan igen innan verktyget används. Använd en ren oljad luftkälla som ger ett jämnt lufttryck på 6,2 bar (90 psig) till verktyget då verktyget används med handtaget fullt nedtryckt. Det rekommenderas att man använder en godkänd slang på max. 10 mm (3/8") x 8 m. Verktygets lufttillförsel ska kopplas på enligt Bild 1.

Koppla inte verktyget till tryckluftssystemet utan att inkludera en luftstängningsventil som är lätt att komma åt. Det rekommenderas att man använder luftfilter, regulator och olja (FRL) som visas på Bild 1, eftersom verktyget då förses med ren oljad luft med rätt tryck. Detaljerad information om sådan utrustning kan fås från din återförsäljare. Om sådan utrustning inte används bör verktyget oljas manuellt.

För att olja verktyget manuellt, koppla bort luftslangen och applicera 2 till 3 droppar olja, Wurth art.nr 08930505 i verktygets luftanslutning. Koppla på lufttillförseln igen och låt verktyget gå med låg hastighet i några sekunder, så att oljan får cirkulera. Om verktyget används ofta bör det smörjas dagligen.

Smörj verktyget innan långvarig lagring eller om verktyget börjar gå långsammare eller förlorar kraft.

Det rekommenderas att lufttrycket vid verktyget är 6,2 bar (90 psig) när verktyget är igång. Verktyget kan fungera med lägre tryck, men aldrig högre än 6,2 bar (90 psig).

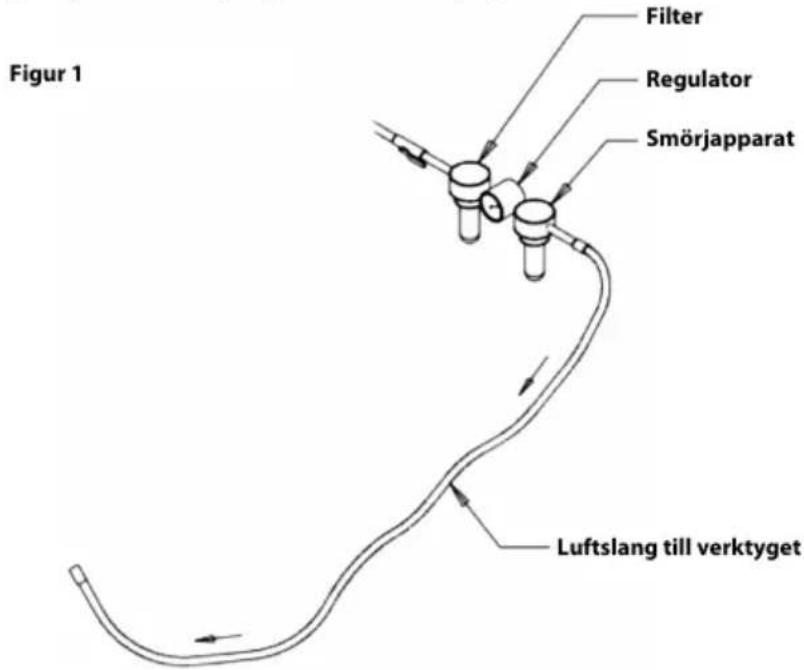

Figur 1 Filter Regulator Smörjapparat Luftslang till verktyget

Underhåll

Koppla alltid bort lufttillförseln före underhåll!

Använd endast originalreservdelar från Mirka!

Byte av underlagsplatta

1. Stick in en skruvnyckel mellan underlagsplattan och bromstätningen för att hålla fast muttern för spindelaxeln.
2. Vrid underlagsplattan motsols och ta bort den.
3. Montera och dra fast den nya underlagsplattan med brickor.
4. Ta bort skruvnyckeln.

Pad saver

Mirkas pad saver är konstruerad för att skydda underlagsplattan från slitage vid aggressiv och kontinuerlig slipning med nätprodukter. Detta kostnadseffektiva tillbehör placeras mellan underlagsplattan och sliprondellen och bör bytas ut med jämna mellanrum. En pad saver gör att underlagsplattan håller längre.

Byte av bromstätning

1. Demontera underlagsplattan enligt beskrivningen ovan.
2. Dra ut den gamla bromstätningen ur sitt spår.
3. Sätt in den nya bromstätningen i spåret.
4. Sätt in underlagsplattan enligt beskrivningen ovan.
5. Kontrollera bromstätningens funktion. Genom att variera antalet brickor mellan spindelaxeln och underlagsplattan kan bromstätningens inverkan justeras.

Byte av ljuddämparsats

PROS NV/CV

• Lyft upp skyddskåpan.
• Ta bort ljuddämparkåpan genom att trycka den åt sidan, placera en skruvmejsel mellan käpan och muttern och vrid skruvmejseln så att käpan lossnar från huset.
• Sätt i den nya ljuddämparen i huset.

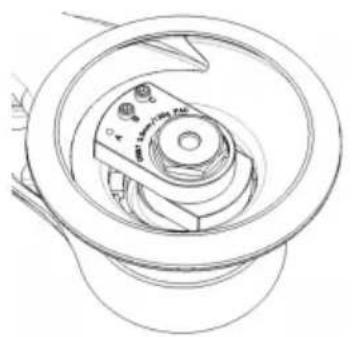

Mindre vibrationer vid slipning med pad saver eller slipplatta

Slipning med pad saver eller slipplatta kan medföra en ökad vibrationsnivå. Ditt Mirka-verktyg har en funktion som minskar dessa vibrationer. Följ stegen nedan för att använda funktionen:

1. Dra ur strömkabeln.
2. Ta bort underlagsplattan.
3. Montera muttrar och skruvar enligt nedanstående tabell och dra åt med 2 Nm.

1. Maskinkonfiguration för användning med pad saver/slipplatta.

1. Maskinkonfiguration för användning med pad saver/slipplatta.

	LeveransutförandeBildModell
						MutterSkruv
									EDCBAEDCBA
									----XX-1550
									----XX-1580
									----XX-1625
									----XX-1650
									----XX-X-3680
	Utförande, pad saver/interfaceBildModell
						MutterSkruv
									EDCBAEDCBA
									--XXX--XXX2550
									--XXX--XXX2580
									--XXX--XXX2625
									--XXX--XXX2650
									----XXXXX4680

Felsökningsguide

		LösningMöjlig orsakSymptom
Kraftlös och/eller låg hastighet.	Hastighetskontrollen är inställd pålåg hastighet.	Ställ in hastighetskontrollen på önskad hastighet.
	Lågt lufttryck.	Kontrollera lufttillförseln (enligt bruksanvisningen).
	Utsugspluggen sitter inte rätt (DB-modell).	Kontrollera att någon av de fyra mar- keringarna på utsugspluggen äri linje med markeringen under utsugsplug- gen.
	Igensatt ljuddämpare.	Rengör eller byt ut ljuddämparen.
	Igensatt luftintagsgaller.	Rengör eller byt ut gallret.
	Internt luftläckage i motorhuset.	Kontrollera att motorn är korrekt monterad och uppriktad.Kontrollera att O-ringen för motorns luftintag sitter korrekt.
	Slitna eller trasiga lameller.	Installera en helt ny uppsättning av lameller och rotor (sats F).
	Motorhuset sprucket eller skadat.	Kontakta ett auktoriserat Mirka service- center.
	Slitet eller skadat spindellager.	Byt ut det slitna eller skadade lagret (sats A).
Luftläckage vid hastighetskontrol- len.	Smuts, defekt eller deformation på ventilfjäder, ventil eller ventilsäte.	Demontera, kontrollera och byt ut slitna eller skadade delar.
	Luftventilen är felaktigt monterad.	Avlägsna luftanslutningen och monte- ra luftventilen (207) på nytt, med ven- tilhuset (202) i det övre läget.
	Felaktig underlagsplatta.Vibration/ojämögång.	Använd endast Mirka underlagsplatta 125 mm (5") eller 150 mm (6").
	Tillägg av interface eller annat materi- al.	Använd endast deslipmaterial och in- terface som är anpassade för maski- nen.
	Skadad underlagsplatta.	Byt ut plattan. Använd endast Mirka underlagsplatta 125 mm (5") eller 150 mm (6").
	Slitna eller skadade motorlager.	Byt ut de slitna eller skadade lagren.
	För mycket undertryck på en plan yta kan öka vibrationerna.	Sänk undertrycket på din dammutsug- ningsenhet.
	Lågt motorvarvtal.	Öka motorvarvtalet med flödesregula- torn, max. 6,2 bar.

Ytterligare service

Service ska alltid utföras av utbildad personal. För att verktygets garanti ska gälla och för att garantera en hög säkerhet och funktionalitet bör du anlita ett auktoriserat Mirka servicecenter. För information om närmaste auktoriserade Mirka servicecenter, kontakta Mirkas kundtjänst, din Mirka-återförsäljare eller gå in på www.mirka.com
