BRUKSANVISNING OS 383CV 70 Mirka

Ort och datum Bolag Stefan Sjoberg, Vice VD

Bruksanvising

Inkluderar - Läsigenom och följ, Rätt användning av verktyget, Arbetsstationer, Börja använda verktyget, Bruksanvising, Produktkonfigurations-/specifikationstabeller, Komponentsida, Komponentista, Reservdelskit for slipmaskin, Felsökningsguide

Viktigt

Läs dessa instruktioner noggrantFore installation, användning, service aller reparation av verktyget. Forvara instruktionerna påett sakert, men latt atkomligt, stalle.

Tillverkare/leverantör

Mirka Ltd.

66850 Jeppo, Finland

Tel: [phone]

Erforderlig personlig skyddsutrustning

Skyddsglasogon Andningskydd

Skyddshandskar Horselskydd

ARNING

Använd alltid erforderlig personlig skyddsutrustning i enlighet med tillverkarens instruktioner och lokala/nationella standarderRARYanvanderverktyget.
- Använd aldrig ett elverktyg nar du ar tröttller paverkad av droger, alkohol ellakemedel.
- Läs sakerhetsdatabladelf for arbetsytan.
- Använd verktyget med dammutsug. Passande dammutsug minskar antalet farlga dammparticlar.
- Sträck diginte. Ha hela tiden sākert fotfäste och god balans
- Använd inte lõst sittande kläder erer smycken. Häll har, kläder och handskar på sakert avständ frän rörliga delar. Lõst sittande kläder, smycken erer langt帽子 kan fastna i verktyg med rörliga delar.
- Om dina händer/handelder domnar eller gör ont, slutta använda verktyget och uppsök likare. Repetitiva arbetsställninger och rörelser somt overexponering for vibrationer kan orsaka skador på händer, handleder och armar.
- Använd inte elverktyg i explosiva miljöer)daret forekommer brandfarliga vätskor, gaser erler dammpartiklar.
- Verktyget ar inte elektriskt isolerat. Kontrollera om det finns nagra elledninger, gastr erler liknande i narheten innan du börjar använda verktyget.

VAR FÖRSIKIG

• Undvik att verktyget startas av misstag.
• Ta bort skruvnyckeln innan du kopplar pa lufttillforseln.
• Se till att arbetsområdet ár rent och har tillräcklig belysning.
• Se till att arbetsstycket som sca slipas sitter fast ordentigt.
  Koppla alltid fran lufttilforseln innan du byter slipmaterial.

• Läsigenom alla instruktioner fore använding av verktyget. Alla användare bör kunna använda verktyget och vara medvetna om sakerhetsföreskrifterna.
• Allt unterhalb bör utföras av utbildad personal. För service, kontakta ett auktoriserat Mirka servicecenter!
• Använd alltid erforderlig sakerhetsutrustning (se under Varning).
• Användaren mäste befinna sig i en saker position på ett stadigt underlag med att fast grepp om slipmaskinen.
• Se till att arbetsstycket som sca slipas sitter fast ordentigt.
• Kontrollera verktyget, underlagsplattan, slangen och kopplingarna regelbundet med avseende på slitage.
  Tänk alltid pa arbetssakerheten - verktyget fär aldrig baras, forvaras ellr lamnas utan uppsikt med lufttilforseln pakopplad.
• Dammuppsamlingspåsenör tommas erlerbytas dagligen. Damm kan vara extrem brandfarligt. Tömning elleryte av påsen garantar dessutom en optimal prestanda.
• Overskrid inte det rekommenderade maximala lufttrycket på 6,2 bar (90 psig).
  Se till att rorliga delar intekommen i kontakt med klader, slipsar, har, rengoringsdukar m.m.
• Håll händerna borta frän den roterande underlagsplattan under användning.
• Om verktyget inte fungerar som det sk, upphor genast med anvandningen och lamna in det pa service ell reparation.
• Koppla alltid fran lufttillforseln innan du byter slipmaterial. Se till att du satter fast och centerar slipmaterialalet pa underlagsplattan ordentlich.

Läsigenom och folj

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan bestallas via: Superintendent of Documents; Government Printing Office; Washington DC 20402, USA.
2) Safety Code for Portable Air Tools, ANSI B186.1, kan bestallas via: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018, USA.
3) Nationella och lokala bestammelser.

Ratt användning av verktyget

Denna slipmaskin ar avsedd for slipning av alla slags material, t.ex. metall, tra, sten, plast etc. med slipmaterial specielt utformade for dessa andamal. Anvand inte slipmaskinen for andra andamal an de specificerade, utan att forst radfraga tilverkaren erler tilverkarens auktoriserade leverantor. Anvand inte underlagsplattor som har lagre hastigkeit an 10 000 varv/min.

Arbetsstationer

Verktyget ske anvandas som handverktyg. Använderen re-kommenderas att alltid stä på ett stadigt underlag nar han erher hon arbetar med verktyget. Innan slipmaskinen startas maste användaren befinna sig i en saker position på ett stadigt underlag med ett fast grepp om maskinen samt vara medveten om att det kan uppstä en momentrektion vid uppstarten. Se avsnittet "Bruksanvisning".

Börja använda verktyget

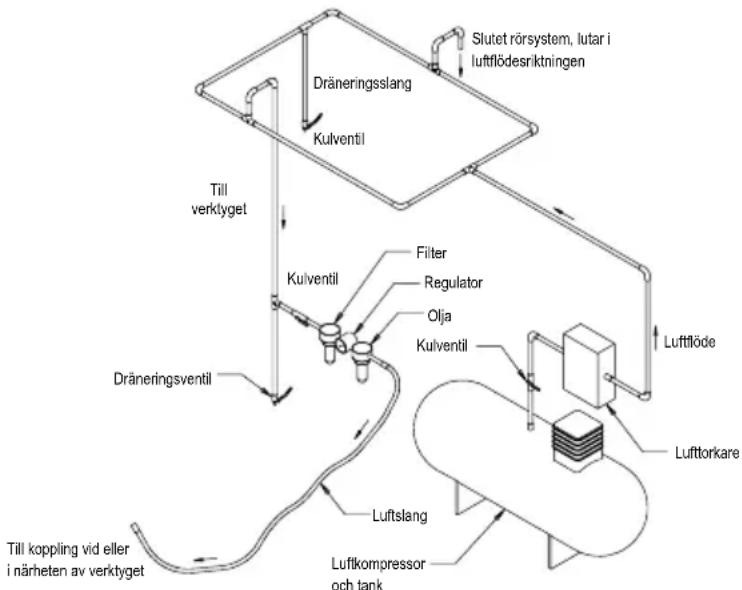

Använd en ren oljad luftkälla som ger att jämnt lufttryck på 6,2 bar (90 psig) till verktyget dā verktyget används med handtaget fullt nedtryckt. Det rekommenderas att man använder att godkänt luftör på max. 10mm× 8m . Det rekommenderas att verktyget kopplas till luftkällan enlicht Bild 1.

Koppla inte verktyget till luftsystemet utan att inkludera en luftstängningsventil som ar latt att komma at. Luftkallan bvaro oljad.Det rekommenderas att man anvander luftfilter,regulator och olja (FRL) som visas pa Bild 1, eftersom verktyget da forses med ren oljad luft med ratt tryck.Detaljerad information om sadan utrustning kan fas fran din aterforsaljare. Om sadan utrustning inte anvands bor verktyget oljas manuellt.

For att olja verktyget manuellt, koppla bort luftroret och applicera 2 till 3 droppar lamplig motorolja, t.ex. Fuji Kosan FK-20, Mobil ALMO 525 aller Shell TORCULA ⑧ 32 i luftroret (inloppet) pa maskinen. Koppla verktyget till luftkallan igen och lat det g a med lag hastighet i nagra sekunder, sa att oljan far cirkulera. Om verktyget anvands ota bor det smorjas dagligen ellr nar verktyget borjar ga langsammare ellr forlorar kraft.

Det rekommenderas att lufttrycket vid verktyget ar 6,2 bar (90 psig) nar verktyget ar igang. Verktyget kan fungera med lagre tryck, men aldrig högre an 6,2 bar (90 psig).

Bruksanvisning

1) Läsigenom alla instruktioner före använding av verktyget. Alla användare bör kunna använda verktyget och vara medvetna om sakerhetsföreskrifterna. Alla service- och reparationsarbeiteten maste utforas av utbildad personal.
2) Se till att koppla fran lufttillforseln. Valj ett lampligt slipmaterial och fasp underlagsplattan. Se till att slipmaterialet ar centererat pa underlagsplattan.
3) Använd alltid erforderlig säkerhetsutrustning.
4) Placera alltid verktyget pa arbetsstycket innan du startar det. Ta alltid bort verktyget fran arbetsstycket innan du stanger av det. Det forhindrar att djupa spar uppst i arbetsstycket pa grund av for hog hastiget pa sliprondellen.
5) Koppla alltid fran lufttillforseln innan du mon terar, justerar ellar tort slipmaterialiet erler underlagsplattan.
6) Stä alltid på att stadigt underlag/i en saker ställning och var medveten om att det kan uppsta en momentreaktion vid uppstarten av slipmaskinen.
7) Använd endast korrekta reservdilar.
8) Se alltid till att materialet som sca slipas sitter fast ordentligt, sa att det inte ror sig.
9) Kontrollera slangen och kopplingarna regelbundet med avseende pa slitage. Lyft inte verktyget i slangen och se till att verktyget inte startas när du bar det med lufttillforseln pakopplad.
10) Damm kan vara extrem brandfarigt. Damm-uppsamlingspåsen bör tommas eller bytas dagligen. Tömning eller byte av påsen garantar derssutom en optimal prestanda.
11) Overskrid inte det rekommenderade maxima la Lufttrycket. Anvand rekommenderad sakerhetsutrustning.
12) Verktyget ar inte elektriskt isolerat. Använd det inte på platser)där det finns elkablar, gasrö, vattenledninger erller liknande i narheten. Kontrollera arbetsomradet innan du startup verktyget.
13) Se till att rörliga delar intekommen i kontakt med kläder, slipsar, här, rengöringsdukar m.m. Om verktyget fastnar i nagot finns det risk for att användaren dras mot arbetsstykct och maskinens rörliga delar, vilket kan vara mycket farligt.
14) Häll händerna borta frän den roterande underlagsplattan under användning.
15) Om verktyget inte fungerar som det ska, stang genast av det och lamna in det pa service er separation.
16) Lat inte verktyget kora fritt utan att vidta sakerhetsatgärder for att skydda personer erler foremal fran skador orsakade av att slippappret ell er underlagsplattan lossnar.

Tekniska data

Mirka® OS 343CV 34	34DB 343NV	353CV 35	3DB 383CV	383DB
Rekommenderat luftör Storlek - minimum	10 mm 3/8 in
Rekommenderad maxländg på luftröret	8 meters 25 feet
Lufttryck - Maximalt arbetstryck 6.2 bar 90 psig
Lufttryck - Minsta rekommenderade tryck	NA

Produktconfiguration/Specificationer: Oscillerande rondellslipmaskin 10 000 varv/min.

Produktkconfiguration och specificationer: 10 000 varv/min. 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) Oscille-rande rondellslipmaskin
Obs: Alla maskiner med utsug anvander Ø 28 mm (1") utsugsslang som standard. Ø 19 mm (3/4") finns också.
Oscillering	Utsug	Storlek på underlags-platta, mm(tum)	Modellnum-mer	Produktens nettovikt, kg(pounds)	Höjd,mm(tum)	Längd,mm(tum)	Effekt(hk)	Lufförbrukning l/min (scfm)	*Ljudnivá dBA	*Vibrations-nivà m/s2	*Mättolerans(K-faktor),m/s2
3 mm(1/8 tum)	Centralt utsug	70 x 198(3 x 8)	OS383CV 0	96 (2.1)	118(4.65)	248(9.76)	179(0.24)	453 (16) 75 3.	0.83
	Självgenerande utsug	70 x 198(3 x 8)	OS383DB 0	97 (2.14)	118(4.65)	261(10.26)	179(0.24)	453 (16) 85 2.	0.77
3 mm(1/8 tum)	Centralt utsug	75 x 100(3 x 4)	OS343CV 0	72 (1,58)	83,5(3,29)	202,4(8,0)	179(0,24)	453 (16) 72,5	2,80 0,77
	Självgenerande utsug	75 x 100(3 x 4)	OS343DB 0	72 (1,58)	83,5(3,29)	208,9(8,2)	179(0,24)	453 (16) 80,5	2,02 0,70
	Utan utsug	75 x 100(3 x 4)	OS343NV 0	70 (1,55)	83,5(3,29)	139,3(5,5)	179(0,24)	453 (16) 76,0	2,60 1,30
3 mm(1/8 tum)	Centralt utsug	81 x 133(3 x 5)	OS353CV 0	85 (1,9)	95(3,7)	217(8,5)	179(0,24)	453 (16) 76,5	3,230,81
	Självgen.utsug	81 x 133(3 x 5)	OS353DB 0	85 (1,9)	95(3,7)	224\((8,8)\)	179(0,24)	453 (16) 84,0	2,30 0,72
Bullertestet har utförti i enlighet med EN ISO 15744:2008 - Handhällna icode-elektriskt drivna maskiner - Bullermätmetod - Teknik metod (grad 2) och EN ISO11203:2009 Akustik - Buller frän maskiner och ustrustning - Mätning av ljudtrycksnivá vid operatörsviats.
Vibrationstestet har utförti i enlighet med ISO 28927-3 - Handhällna motordrivna maskiner - Provningsmetod für vibrationsemission -Del 3: Polermaskiner, putsmaskiner med cirkulär rörelse samt putsmaskiner med oscillerande och roterande-oscillerande rörelse.

Specifikationerna kan komma att andras utan foregående meddelande.

*Värdena som anges i tabellen har uppmåts vid laboratorietester i enlighet med angivna koder och standarder och bör inte användas for riskbedömning. Värden som uppmåts på enskilda arbetsplatser kan vara högre än de angivna värdena ovan. De faktiska exponeringsvärdena och skaderiskerna som en enskild användare utsäts for är unika och beror på hur personen arbetar, arbetsmaterial et och utformningen av arbetsplatsen, liksom på exponeringstiden och användarens fysiska tillstand. Mirka Ltd. kan inte hällas ansvarigt for konsekvenser av att de angivna värdena används i stället for de faktiska exponeringsvärdena vid enenskild riskbedömning.

Ytterligare information om arbetshälsa och arbetssakerhet finns på foljande webbplatser:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Felsökningsguide

Symptom Möglicher osak Lösning
Kraftlös och/eller lög hastigkeit O	tillräckligt lufttryck Kontrolera lufttrycket vid l	flintaget när slipmaski- nen gär med fri hastighet. Det måste vara 6,2 bar (90 psig/620 kPa).
	Stockad ljuddämpare Model: OS 70x198mm	Se "Demontering av maskinhus" für att ta bort ljuddämparen. Byt ut nummer 48 ljuddämpare (Se "Montering av maskinhus").
	Igensatt(a) ljuddämpare Model: OS 75x100mm	Se avsnitet "Demontering av maskinhus" für att ta bort ljuddämparen. Byt component nr 46, ljuddämp- parinsats (se avsnitet "Montering av maskinhus").
	Stockad ljuddämpare Model: OS 81x133mm	Se "Demontering av maskinhus" für att ta bort ljuddämparen. Byt ut nummer 50 ljuddämpare (Se "Montering av maskinhus").
	Igensatt inloppssil Rengör inloppssilen med	ett lämpligt rengörings- medel. Om inloppssilen inte kan rengöras ska den bytas ut.
	En aller flera lameller ar slitna/skadade Install	llerera en komplett uppsättning nya lameller (alla lameller måste bytas ut for att maskinen ska fungera ordentigt). Bestryk alla lameller med en pneumatisik verktygsojä av hög kvalitet. Se "De- montering av motor" och "Montering av motor".
	Internt luftläckage i motorn, visar sig som högre lufförbrukning än vanligt och lögre hastighet än vanligt	Kontrolera att motorn ar korrekt placerad och att lösringen sitter fast. Kontrolera om O-ringin i läsringsspåret ar skadad. Montera ur motorn och montera in den på nytt. Se "Demontering av motor" och "Montering av motor".
	Slitna motordelar Låmna in motorn på service	Kontakte ett auktori- serat Mirka servicecenter.
	Slitna eller skadade spindellager Byt ut de slitna	slitna eller skadade lagren. Se "Demonte- ring av balansaxel och spindelaxel" och "Montering av spindelaxellager, AirSHIELD™ och balansaxel".
Luftläckage genom hastighets- kontrollen och/eller ventilhuset	Smutsig, söndrig erller krokig ventilfjäder, ventil erller ventiläte	Demontera, kontrolera och byt ut slitna eller ska- dade delar. Se steg 2 och 3 under "Demontering av maskinhus" och steg 2 och 3 under "Montering av maskinhus".
Vibration/ojämn,gäng Felaktig und	underlagsplatta. Använd endast de storlekar och	vikter som ar anpassade für maskinen.
	Tillagg av mellanläggplatta erller annat material	Använd endast de slipmaterial och/eller mellan- laggsplattor som ar anpassade für maskinen. Fåst ingenting på slipmaskens underlagsplatta som inte ar spezialt konstruerat for att användas i combination med den aktuella underlagsplattan och slipmaskinen.
	Otilräcklig smörjning erller skräpbildning Demonera slipmaskinen och rengör med att lämpligt rengöringsmedel. Montera slipmaskinen igen. (Se "Servicemanual").
	Slitna aller skadade bak-ller framlager Byt	ut de slitna aller skadade lagren. Se "Demonte- ring av motor" och "Montering av motor".
	Für maskiner med centraalt utsug kan det hända att undertrycket är föhgt;när man silpar på en plan yta, vilket gört att slipprondellen fastnar på ytan.	Reducera)d underwaytryckssyste- met.
