BRUKSANVISNING OS 383CV 70 Mirka

Producent/Leverandør

Mirka Ltd

66850 Jeppo, Finland

Laes venligst, og følg

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fās hos: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fas hos: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale og regionale forordninger.

Sted og utstedelsesdata Selskap Stefan Sjoberg, viseadministerende direktør

Betjeningsinstruksjoner

Innhold - Les og overhold følgende, Korrekt bruk av verktøyet, Arbeidsstasjoner, Ta verktøyet i bruk, Betjeningsinstruktjoner, tabeller for Produktkonfigurasjon/spesifikasjoner, Deleside, Deleliste, Reservedelssett til slipemaskinen, Feilsøkingsvei- ledning

Viktig

Les disse instruksjonene grundig
før installasjon, bruk, service el-
ler reparasjon av dette verktøyet.
Oppbevar disse instruksjonene
pæ et trygt,lett tilgengelig sted.

Produsent/leverandø

Mirka Ltd.

66850 Jeppo, Finland

TIf.: [phone]

Påkrevet personlig verneutstyr

Vernebriller Anderdtswern

Vernehansker Horselsvern

Bruk alltid personlig verneutstyr i samsvar med produsentens instruksjoner og lokale/nasjonale standarder ved bruk av verktøyet.

• Bruk aldri elektronverktøy hvis du er trett eller pavirket av narkotika, alkohol eller medikamenter.
• Les sikkerhetsdataarket (MSDS) for arbeitsflaten.
• Bruk verktøyet med støvutsugning. Egnet enhet for støvutsugning vil redusere farlig støv.
• Unngå overstrekking. Sørg for godt fotfeste og god balanse.
  Unnga bruk av Iostsittende klær erller smykker. Hold haret, klaer og hansker vekk fra bevegelige deler. Lostsittende
  klær, smykker eller langt har kan bli sittende fast i bevegelige deler.
• Ved eventuelt fysisk ubehag i hand/handledd, stopp arbeidet og kontakt lege. Hand, handledd og arm kan bli skadet av gjentagende arbeid, bevegelse og overekspponering for vibrasjoner.
• Bruk ikke kraftverktøy i eksplosive atmospær, for eksempel iærheten av brannfarlig væske, gass erer støv.
• Verktøyet er ikke elektrisk isoliert. Undersøk arbeidsområdet for stromførende ledninger, gassør osv. for bruk.

FORSIKTIG

• Unngà utilsiktet starting.
  Fjern skivenkken for verktoyet kobles til luftforsyningen.
• Hold arbeidsområdet rent og godt ventiliert.
• Sørg for at arbeidsstykke som skal pusses er godt festet.
  Koble fra luftforsyningen forutskiftning av pusseskive.

kerhetsregler

• Les alle instrukser focr du braker verktoyet. Alle operatorer ma vare fullt opplaert ibruken og sikkerheten til verktoyet.
• Alt vedlikhold ma utfores av opplaert personell. Kontakt et autorisert Mirka servicesenter for service!
• Bruk alltid pakrevd sikkerhetsutstyr (se advarsler).
• Operatoren mä sorge for a sta i en trygg posisjon med fast tak og godt fotfeste pa stødig underlag.
• Sørg for at arbeidsstykket som skal pusses er godt festet.
• Kontroller regelmessig verktøy, underlagsskive, slange og koblinger for slitasje.
• Tenk alltid pa arbeidssikkerheten. Verktoyet ma aldri bares, oppbevares ell forlates ubevoktet med luftforsyningen tilkoblet.
  Vakuunenhetens stovopssamlingspose ma rengjores eller skiftes ut daglig. Stov kan vare svert antennelig.
  Rengjøring eller utskiftning av posen sikrer også optimal ytelse.
• Overskrid aldri maks. anbefalt lufttrykk pa 6,2 bar (90 psig)
  Sorg for a unnga at de bevegelige delene pa verktoyet innfiltrer klaer, slips, hare, kluter osv.
• Hold hendene unna den roterende skiven under bruk.
  Hvis verktoyet ikke virker som det skal, ma det oyeblikkelig tas ut av bruk og sendes til service og reparasjon.
  Koble fra luftforsyningen forutskiftning av pusseskive. Fest og sentrer pusseskiven korrekt til underlagsskiven.

Les og overhold følgende

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fas fra: Superintendent of Documents, Government Printing Office, Washington DC 20402, USA.
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fas fra: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018, USA.
3) Statlige og regionale forskritter.

Korrekt bruk av verktøyet

Denne sliperen er utviklet for slipping av alle typer materialer, inkludert metall, tre, stein, plast o.l. ved hjelp av slipematerialer som er beregnet til slik bruk. Denne sliperen ma ikke brukes til andre formal enn det som er spesifisert uten rädföring med produsenten eller produsentens autoriserte leverandør. Ikke bruk underlagsski-iver med lavere arbeidshastigkeit enn 10 000 o/min. fri hastigkeit.

Arbeidsstasjoner

Verktøyet er beregnet for bruk som handverktøy. Brukeren av verktøyet bør alltid sta på et solid underlag. Det kanBrukes i ulike posisjoner, menforbrukmaoperatoreninnta en sikker stilling,ha fast grep og fotfeste, og vare oppmerksom på at eksentersliperen kan forarsake en momentreaksjon. Se kapittelet "Betjeningsinstruktjer".

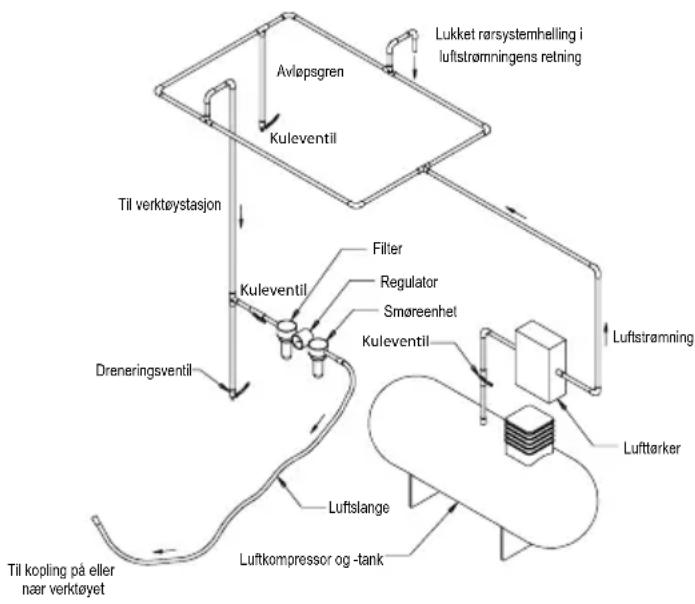

Ta verktøyet i bruk

Bruk ren luftilforsel med smoreolje som gir mait lufttrykk ved verktoyet pa 6,2 bar (90 psig) nar verktoyet gar med hendelen helt trykket inn. Bruk en godkjent luftslange pa maks. 10mm (3 / 8^ ) x 8 m (25 fot). Verktoyet bor kobles til luftforsyningen som vist i figur 1.

Ikke koble verktoyet til luftslangesystemet uten en luftavsten-gingsventil som er enkel a na og betjene. Luftforsyningen skal inneholde smoreolje. Benytt luftfilter, regulator og smoreenhet (FRL), som vist i figur 1, for a Forsyne verktoyet med ren luft med smoreolje og riktig trykk. Detaljerte opplysninger om slikt utstyr kan fas fra leverandoren. Hvis slikt utstyr ikke benyttes, skal verktoyet smores manuelt

Koble fra luftslangen og tilfør to-tré draper egnet hydraulikkolje, som Fuji Kosan FK-20, Mobil ALMO 525 aller Shell TORCULA® 32, i maskinens slangeende (innlp) hvis verktøyet skal smores manuelt. Koble verktøyet til luftforsyningen igjen og la verktøyet gå rolig i noen sekunder, sik at luften kan fordele oljen. Hvis verktøyet brukes ofte, ma det smores daglig erer narr det blir tregere eller mister kraft.

Luftrykket pa verktoyet bør vaere 6,2 bar (90 psig) mens verktoyet er i gang. Verktoyet kan gæ med lavere trykk, men ikke mer enn 6,2 bar (90 psig).

Betjeningsinstruksjoner

1) Les alle instruktjoner f#r du bruker verktoyet. Alle operatoren ha fatt full opplaering i bruken og vare oppmerksom pa disse sikkerhetsinstruktjone. Alt service- og reparjsonsarbeit ma utfores av opplaert personell.
2) Kontroller at verktøyet er koblet fra luftforsyningen. Velg et egnet slipemateriale og fest det til underlagsskiven. Sentrer slipematerialet på underlagskiven.
3) Bruk alltid ndvendig verneutstyr ved bruk av dette verktoyet.
4) Ved sliping ma verktoyet alltid plasseres pa arbeidet for det startes. Loft alltid verktoyet fra arbeidet for det slas av. Dette vil forhindre at det oppstar hakk i arbeidet pa grunn av for hovy hastighet pa slipskiven.
5) Fjern alltid luftforsyningen til slipemaskinen for montering, justering aller fjerning av slipematerialet aller underlagsskiven.
6) Finn alltid stødig fotfeste og/eller stilling, og vær opp- merksom pa slipemaskinen momentreaksjon.
7) Bruk kun riktige reservedeler.
8) Sørg alltid for at materialet som skal slips er godt festet for a forhindre at det beveger seg.
9) Se etter slitasje pa slangen og armaturet med jevne mellomrom. Ikke bær verktoyet etter slangen, og vær oppmerksom sa verktoyet ikke starter nár du bærer verktoyet med luftforsyningen sikoblet.
10) Stov kan vare meget lettantennelig. Stovopsamlingsposen skal rengjores eller skiftes ut daglig. Rengjring eller utskifting av posen sikrer ogsa optimal ytelse.
11) Ikke overskrid maksimalt anbefalt lufttrykk. Bruk sikkerhetsutstyr i samsvar med det som er anbefalt.
12) Verktøyet er ikke elektrisk isolert. Må ikke brukes på steder der det er fare for kontakt med strømforende ledninger, gassør, vannrør e.l. Kontroller arbeidsområdet før oppstart.
13) Pass på at/DDke bevegelige deler på verktøyetkommen i kontakt med klær, slips,hár,kluter e.l.Dette kan fore til at kroppen blir trukket mot arbeidet og maskinens bevegelige deler og fore til svært farlige situasjoner.
14) Hold hendene unna den roterende underlagsskiven under bruk.
15) Hvis verktøyet ikke fungerer som det skal, på det straks tas ut av bruk og sendes til service og reparasjon.
16) La aldri verktoyet gà pā fri hastighet uten à ta forholdsrregler for a beskytte personer uller objekter mot partikler fra slipematerial uller skive.

Tekniske spesifikasjoner

Mirka® OS 343CV 34	34DB 343NV	353CV 35	3DB 383CV	383DB
Anbefalt luftslange- dim. - minimum	10 mm 3/8 in
Anbefalt maksimal slangelengde 8 meters	25 feet
Lufttrykk - Maksimalt arbeidstrykk	6.2 bar 90 psig
Lufttrykk - Anbefalt minimalt	I/R

Produktkonfigurasjon/spesifikasjoner: Eksentersliper med 10 000 o/min

Produktkonfigurasjon/spesifikasjoner: Eksenterslipper med 10 000 o/min, 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.)
Merk: Alle maskiner med utsug bruker standard sugeslangearmatur med Ø 28 mm. Ø 19 mm er tilgengelig.
Bane	Vakuum-type	Skivestørrel-se mm (")	Modellnum-mer	Produktets nettovekt, kg (pund)	Høyde, mm (")	Lengde, mm (")	Effekt (hk)	Luftforbruk l/min. (scfm)	*Stæynivá dBA	*Vibrasjons- nivà m/s2	*Usikkerhets- faktor K m/s2
3 mm (1/8")	Sentralt utsug	70 x 198 (3 x 8)	OS383CV 0	96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24)	453 (16) 75 3.	0.83
	Selvgen, utsug	70 x 198 (3 x 8)	OS383DB 0	97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24)	453 (16) 85 2.	0.77
3 mm (1/8")	Sentralt utsug	75 x 100 (3 x 4)	OS343CV 0	72 (1,58)	83,5 (3,29)	202,4 (8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	Selvgene- rert utsug	75 x 100 (3 x 4)	OS343DB 0	72 (1,58)	83,5 (3,29)	208,9 (8,2)	179 (0,24)	453 (16) 80,5	2,02 0,70
	Uten utsug	75 x 100 (3 x 4)	OS343NV 0	70 (1,55)	83,5 (3,29)	139,3 (5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
3 mm (1/8")	Sentralt utsug	81 x 133 (3 x 5)	OS353CV 0	85 (1,9)	95 (3,7)	217 (8,5)	179 (0,24)	453 (16) 76,5	3,230,81
	Selvgen. utsug	81 x 133 (3 x 5)	OS353DB 0	85 (1,9)	95 (3,7)	224 (8,8)	179 (0,24)	453 (16) 84,0	2,30 0,72
Stæyeten er utfør i samsvar med EN ISO 15744:2008 -Kraftdrevet ikke elektrisk handverktøy - Regler for stæymåling - Teknisk metode (klasse 2) og EN ISO 11203:2009 Akustikk - Støy fra maskiner og utstyr - Bestemmelse av emisjonslydtrykknivær fra lydefektrivæder ved en operatørplass og ved andre angitte plasser.
Vibrasjonsprøven er utfør i samsvar med EN ISO 28927-3 - Kraftdrevet handverktøy - Pravingsmetoder for måling av vibrasjonssemisjon - Del 3: Pussemaskiner og slipere med roterende, sirkulerende og tilfeldig roterende bevegeler.

Spesifikasjonene kan bli endret uten varsel.

*Verdiene som er oppgitt i tabellen skriver seg fra laboratorietesting i samsvar med angitte koder og standarder, og er/DDtik sttrekkelig for risikovurdering. Verdier som er malt pa en bestemt arbeidsplass kan vare hoyere enn de oppgitte verdiene. De faktiske eksponeringsverdiene og risiko- og skadefaktorene for en person er unike for haver enkelt sitasjon og avhenger av omgivelsene, maten Personen jobber pa, materialet som bearides, utformingen av arbeidsstasonen samt pa eksponereringstiden og brukeres fysiske form. Mirka, Ltd. kan icke holds ansvarlig for konsekvenser av a bruke angitte verdier i stedet for faktiske eksponeringsverdier for individuelle risikovurderinger.

Ytterligere informasjon om arbeidsmiljo kan fas fra folgende nettsider:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (VS)

http://www.osha.gov (USA)

Feilsøkingsveiledning

Symptom Mulig ørsak Løsning
Liten kraft og/eller lav fri hastighet	Uilstrekkelig lufttrykk Sjekk lufttrykkeket ved in	nlpæt på sliperen mens verktøyet går med fri hastighet. Det skal vare på 6,2 bar (90 psig/620 kPa).
	Tilstoppet lyddemper Model: OS 70x198mm	Se "Demontering av maskinus" for Å fjerne lydd- emperen. Artikel 48 lyddemperen kan vaskes med et rent, egnet rengjøringsmiddel for Å fjerne alle fremmedlegemer og hindringer. Hvis lyddemperen ikke kan rengjøres skikkelig, bør den skiftes ut. Skift ut nummer 48, lyddemper (Se "Demontering av maskinus").
	Tilstoppede lyddempere Model: OS 75x100mm	Se "Demontering av motorhus" for Å fö informasjön om hvordan du fjerner lyddemperen. Skift ut num- mer 46, lyddemper (se "Montering av motorhus").
	Tilstoppet lyddemper Model: OS 81x133mm	Se "Demontering av maskinus" for Å fjerne lyddemperen. Skift ut nummer 50, lyddemper (Se "Demontering av maskinus").
	Tilstoppet innløpsfilter Rengjør innløpsfilter	med en ren, egnet ren-gjøringsløsning. Hvis filteret ikke kan rengjøres skikkelig, må det skiftes ut.
	En uller flere slitte erbrukne lameller Sett	inn et helt nytt sett lameller (alle lameller må skiftes ut for at maskinen skal fungere korrekt). Smør alle lameller med pneumatisk verktøyolje. Se "Demontering av motor" og "Montering av motor".
	Intern luftlekkasje i motorhuset, viser seg som hoyere luftforbruk enn vanlig og lavere hastighet enn vanlig.	Sjekk motorens plassering og at láseringen er på plass. Sjekk om O-ringen i láseregsporet er skadet. Ta ut motoren og sett den inn på nytt. Se "Demontering av motor" og "Montering av motor".
	Slitte motordeler Overhal motoren. Kontakt et autorisert Mirka-ser- vicesenter.
	Slitte eller skadde spindellagre Skift ut slitte	eller skadde lagre. Se "Demontering av balanseaksel og spindelaksel" og "Montering av spindellagre, AirSHIELD™ og balanseaksel".
Luftlekkasje gjennom has-tighetsreguleringen og/eller ventilihuset.	Skitne, brukne erller bøyde ventilfærer, ventil erller ventilsete.	Demonter, undersøk og skift ut slitte aller skadde deler. Se trinn 2 og 3 i "Demontering av motorhus" og trinn 2 og 3 i "Montering av motorhus".
Vibrasjon/ujevn gang Feil underlagsskive. Bruk kun skivestørrelser og vekter som er beregnet for maskinen.
			Tillegg av mellomskive erller annet materiale	Bruk kun slipematerialier og/eller mellomskiver som er beregnet for maskinen. Ikke fest produiter som/DD.
			Feil smøring erller opphopning av frem-medpartikler.	Demonter slipemaskinen og rengjør med egnet rengjøringsmiddel. Sett slipemaskinen sammen igjen. (Se "Serviceinstruktör".)
			Slitte eller ødelagte motorlagre foran erller bak	Skift ut slitte erller skadde lagre. Se "Demontering av motor" og "Montering av motor".
			For maskiner med sentralt utsug kan det opstå for mye vakuum ved slipsing på flate underlag, noe som gjør at skiven festes til overflaten.	På maskiner med sentralt utsug på vakuumet reduseres via utsugssystemet.

Ytterligare sakerhetsforeskrifter
