BRUKSANVISNING ROS2 850CV Mirka

förklarar det på vårt ansvar att produkterna 10 000 rpm 200 mm (8") OSCILLERANDE RONDELLSLIPMASKIN MED TVÄHANDS-FATTNING (se tabellen "Produktkonfiguration/Specifikationer" för de olika modellerna) för vilka denna deklaration gäller, överensstämmer med följande standard(er) eller andra normativa dokument: EN ISO 15744:2008. Produkterna är tillverkade i enlighet med följande direktiv: maskindirektivet 89/392/EEG, som har ändrats genom 91/368/EEG, 93/44/EEG och 93/68/EEG och senare konsoliderats och fått beteckningen 2006/42/EG.

Jeppo 13.06.2016

Ort och datum Bolag Stefan Sjöberg, VD

Användarinstruktioner

Inkluderar – Sida med delar, Lista med delar, Reservdelslista för slipmaskinerna, Läs igenom och följ, Rätt användning av verktyget, Arbetsstationer, Börja använda verktyget, Användarinstruktioner, Tabeller med produktkonfiguration/specifikationer, Problemsökningsguide

Viktigt

Läs dessa instruktioner noggrant före installation, användning, service eller reparation av detta verktyg. Förvara dessa instruktioner på ett säkert men lätt åtkomligt ställe.

C€

Tillverkare/Leverantör

KWH Mirka Ab

66850 Jeppo, Finland

Tel: [phone]

Fax: [phone]

Behövlig personlig säkerhetsutrustning

Skyddsglasögon Andningsmask

Säkerhetshandskar Öronskydd

Rekommenderad storlek på luftslang – minimum

10 mm 3/8 in

Rekommenderad maximal slanglängd

8 meters 25 feet

Lufttryck

Maximalt arbetstryck 6,2 bar 90 psig

Rekommenderat minimum Ingen angivelse

Läs igenom och följ:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, fås från: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B186.1 fås från: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationella och lokala förordningar.

Rätt användning av verktyget

Denna slipmaskin är designad för slipning av alla slags material, t.ex. metall, trä, sten, plast etc. genom användning av slipmaterial gjorda för dessa ändamål. Använd inte slipmaskinen för andra ändamål än de specificerade, utan att först fråga tillverkaren eller tillverkarens auktoriserade återförsäljare. Använd inte underlagsplattor som har lägre hastighet än 10,000 rpm fri hastighet.

Arbetsstationer

Verktyget är ämnat att användas som handverktyg. Det rekommenderas alltid att användaren av verktyget står på ett stadigt golv. Verktyget kan användas i olika positioner, men innan dess bör man försäkra sig om att användaren befinner sig i en säker position på ett stadigt underlag med ett stadigt grepp om slipmaskinen, eftersom den kan förorsaka en moment- reaktion. Se avsnittet "Användarinstruktioner".

Ibruktagande av verktyget

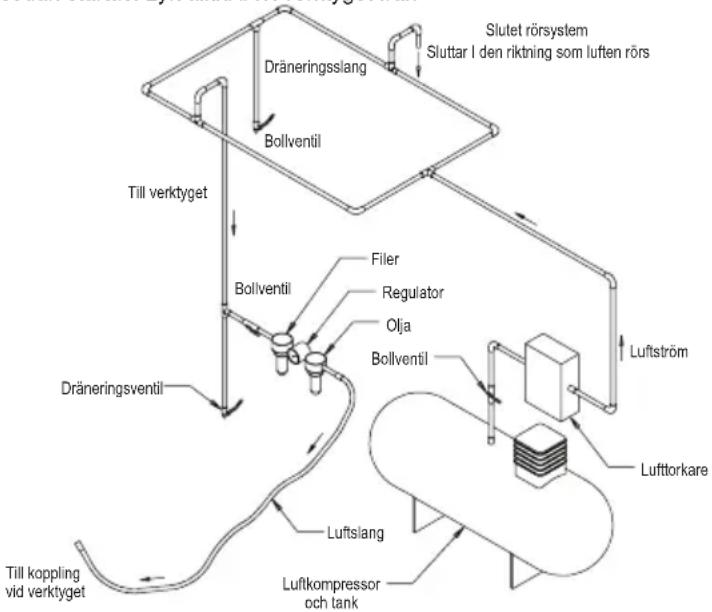

Använd en ren oljad luftkälla som ger ett jämnt lufttryck på 6,2 bar / 90 psig bar till verktyget då verktyget används med handtaget fullt nedtryckt. Det rekommenderas att man använder ett godkänt maximalt 10 mm x 8 m luftrör. Det rekommenderas att verktyget kopplas till luftkällan enligt Bild 1.

Koppla inte verktyget till luftsystemet utan att inkludera en lufts-tängningsventil som är lätt att komma åt. Lufttillförseln bör vara oljad. Det rekommenderas att man använder luftfilter, regulator och olja (FRL) som visas på Bild 1 eftersom detta förser verktyget med ren oljad luft med rätt tryck. Detaljer över sådan utrustning kan fås från din försäljare. Om sådan utrustning inte används bör verktyget oljas manuellt.

För att manuellt olja verktyget, koppla bort luftröret och sätt 2 eller 3 droppar passande pneumatisk motorolja, som t.ex. Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA®32 i ändan av slangen (insug) på maskinen. Koppla verktyget till lufttillförseln igen och låt verktyget gå sakta några sekunder för att låta luften cirkulera oljan. Om verktyget används ofta, smörj det dagligen eller då det börjar gå långsammare eller förlorar kraft. Det rekommenderas att luftrycket vid verktyget är 6,2 bar/ (90 psig) då verktyget är igång. Verktyget kan fungera med lägre tryck, men aldrig högre än 6,2 bar (90 psig).

Användarinstruktioner

1) Läs igenom alla instruktioner före användning av verktyget. Alla användare bör kunna använda verktyget och de bör vara medvetna om dessa säkerhetsföreskrifter. All service och reparation bör utföras av för ändamålet utbildad personal.
2) Försäkra dig om att verktyget är bortkopplat från lufttillförseln. Välj ett passande slipmaterial och sätt fast det på underlagsplattan. Var noggrann och sätt slipmaterialet mitt på underlagsplattan.
3) Använd alltid behövlig säkerhetsutrustning då du använder verktyget.
4) Vid slipning bör verktyget först placeras på arbetsstycket och sedan startas. Lyft alltid bort verktyget från

arbetsstycket innan du stannar verktyget. Det här förhindrar att djupa spår uppstår i arbetsstycket på grund av för hög hastighet på sliprondellen.

5) Koppla alltid bort lufttillförseln till slipmaskinen före fastsättning, justering eller borttagning av slipmaterialet eller underlagsplattan.

6) Se alltid till att du står stadigt och var uppmärksam på moment reaktioner som slipmaskinen förorsakar.

7) Använd endast korrekta reservdelar.

8) Kontrollera alltid att materialet som skall slipas är ordentligt fastsatt så att det inte slipper att röra sig.

9) Kontrollera slang och kopplingar regelbundet för nötningsskador. Bär inte slipmaskinen i slangen; var försiktig så att slipmaskinen inte startar då du bär på den med lufttillförseln inkopplad.

10) Damm kan vara extremt brandfarligt. Dammuppsamlingspåsen bör rengöras eller bytas ut dagligen eller när påsen är halvfull eller innehåller 2,3 kg (5 lbs.). Rengöring eller byte av påsen säkerställer dessutom optimal prestanda.

11) Överskrid inte det rekommenderade, maximala lufttrycket. Använd säkerhetsutrustning som rekommenderas.

12) Verktyget är inte elektriskt isolerat. Använd inte på sådan plats där det är möjligt att komma i kontakt med elektricitet, gasrör, vattenledning, etc. Kontrollera området där slipmaskinen skall användas före användningen.

13) Se till att rörliga delar inte kommer i kontakt med kläder, slipsar, hår, rengöringsdukar, etc. Ifall dessa kommer i kontakt med slipmaskinen kommer de att dras mot slipmaskinen och dess rörliga delar, vilket kan vara mycket farligt.

14) Håll händerna borta från den roterande underlagsplattan under användning.

15) Ifall verktyget inte fungerar som det borde, upphör genast med användningen och för det på service eller reparation.

16) Låt inte slipmaskinen gå på fri hastighet utan att vidta försiktighetsåtgärder för att skydda personer eller föremål från skada ifall slippappret eller underlagsplattan lossnar.

Produktkonfiguration/Specifikationer: 10 000 rpm oscillerande rondellslipmaskin

Osciller-ing	Vakuum typ	Storlek på un-derlag-splatta mm (“)	Modell nr	Produkt, nettovikt Kg (pounds)	Höjd mm (“)	Längd mm (“)	Kraft Watt (HP)	Luft konsumtion LPM (scfm)	*Ljud nivå dBA	*Vibration-snivå m/s2	*Osäker-hetsfaktor K m/s2
5,0 mm (3/16")	Centralt utsug 2	200 (8)	Mirka® ROS2-850CV	1,56 (3,42)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 77 4	87 0,98
5,0 mm (3/16")	Självgener-erande utsug	200 (8)	Mirka® ROS2-850DB	1,55 (3,41)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 90 5	30 1,02
Bullertestet har utförts i enlighet med EN ISO 15744:2008 – Handhållna icke-elektriskt drivna maskiner – Bullermätmetod – Teknisk metod (grad 2) och EN ISO 11203:2009 Akustik – Buller från maskiner och utrustning – Mätning av ljudtrycksnivå vid operatörsplats.
Vibrationstestet har utförts i enlighet med ISO 28927-3 – Handhållna motordrivna maskiner – Provningsmetod för vibrationsemission – Del 3: Polermaskiner, putsmaskiner med cirkulär rörelse samt putsmaskiner med oscillerande och roterande-oscillerande rörelse.

Specifikationer kan ändras utan föregående meddelande.

*Värdena i tabellen härstammar från laboratorietest under stabila förhållanden med angivna koder och standarder och är inte tillräckliga för riskevaluering. Värden som uppmätts på en speciell arbetsplats kan vara högre än de här beskrivna värdena. De egentliga exponeringsvärdena och risk- och skadefaktorerna för en individ är unika för varje situation och beror på omgivningen, sättet som personen arbetar på, materialet som arbetas med, utformningen av arbetsstationen samt expositionstiden och användarens fysiska kondition. KWH Mirka, Ltd. Kan inte hållas ansvariga för konsekvenserna om deklarerade värden används i stället för verkliga expositionsvärden för individuella riskbedömningar.

Ytterligare information om arbetshälsa och säkerhet finns på följande webbsidor:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Problemsökningsguide

Symptom Möjlig orsak	Lösning
Kraftlös och/eller låg hastighet	Otilräckligt lufttryck Kontrollera lufttrycket vid ingången till slipmaskinen då den går med fri hastighet. Det bör vara 6,2 Bar (90 psig/620 kPa).
	Stockad ljuddämpare Se "Demontering av maskinhus" för att ta bort ljuddämparen. Föremål 58 ljuddämparen kan tvättas med ett lämpligt rengöringsmedel för att få bort alla orenheter och hinder.Om ljuddämparen inte kan rengöras ordentligt bör den bytas ut. (Se "Demontering av maskinhus")
	Tilltäppt inloppssil Rengör inloppssilen med ett rent, passande rengöringsmedel. Ifall silen inte blir ren bör den bytas ut.
	En eller flera slitna eller söndriga lameller Installera nya lameller (alla lameller bör bytas ut för att maskinen skall fungera ordentligt). Stryk alla lameller med pneumatisk verktygsolja. Se "Demontering av motor" samt "Montering av motor".
	Internt luftläckage i motorn, visar sig som högre luftkonsumtion än vanligt och lägre hastighet än vanligt.	Kontrollera motorns placering och att låsringen är på plats. Kontrollera om o-ringen i spåret är ska-dad. Ta bort motorn och installera den på nytt. Se "Demontering av motor" och "Montering av motor".
	Slitna motordelar Gör service på motorn. Kontakta auktoriserat Mirka servicecenter.
	Slitna eller söndriga lager (nedre) Byt ut de nötta eller söndriga lagren. Se "Demon-tering av motorn" och "Montering av motorn".
Luftläckage genom hastighets-kontrollen och/eller ventilhuset.	Smutsig, söndrig eller krokig ventilfjäder, ventil eller ventilsäte.	Demontera, kontrollera och byt ur slitna eller ska-dade delar Se "Demontering av maskinhus" eller "Montering av maskinhus".
Vibration/ Ojämn gång	Felaktig underlagsplatta Använd endast de storlekar och vikter som är anpassade för maskinen.
	Tillägg av interface eller annat material Använd endast rondell och/eller interface som är ämnade för maskinen. Fäst ingenting på slipmaskinens underlagsplatta som inte speciellt designats för sådan användning.
	Otilräcklig smörjning eller skräpbildning Demontera slipmaskinen och rengör med ett pas-sande rengöringsmedel. Montera slipmaskinen. (se "Servicemanual").
	Nötta eller söndriga bak- eller framlager Byt ut de nötta eller söndriga lagren. Se "Demon-tering av motorn" och "Montering av motorn".
	För utsugsmaskiner är det möjligt att ha för mycket vakuum då man slipar en plan yta vilket gör att slipdynan fastnar på ytan.	För självgenererande utsugsmaskiner tillsätts extra brickor på slipdynans spindelaxel för att öka mellanrummet mellan underlagsplattan och kjolen. För maskiner med centralt utsug reduceras undertrycket via undertryckssystemet och/eller extra brickor tillsätts på underlagsplattan.
