用户手册 ROS2 850CV Mirka

符合性声明KWH Mirka Ltd.66850 Jeppo, Finland根据我们的唯一责任声明,产品200毫米(8英寸)10,000rpm双手随机偏摆砂磨机(特定型号,请参见“产品配置/规格”表)(与此声明相关)符合以下标准或其他规范性文件EN ISO 15741:2008。遵循89/392/EEC以及91/368/EEC和93/44/EEC,93/68/EEC修订指令和强化指令2006/42/EC的条款。Jeppo 13.06.2016MIRKA发出地点和日期公司Stefan Sjöberg, CEO
操作说明包括-零件页、零件列表、砂磨机备件套装。请阅读和遵守、正确使用工具、工作站、将工具投入使用、操作说明、产品配置/规格表、故障排除指南		重要信息在安装、操作、检修或维修本机之前请仔细阅读这些说明。将这些说明保存在安全且方便取用的位置。
制造商/供应商KWH Mirka Ltd.66850 Jeppo, Finland电话:[phone]传真:[phone]		所需的个人防护设备安全眼镜呼吸面罩安全手套听力保护装置
建议的空气管路管径-最小10毫米3/8英寸	建议的软管最大长度8米25英尺		气压最大工作压力6.2 bar 90 psig建议的最小压力不适用不适用

请阅读并遵守

1) 一般工业安全与健康法规，Part 1910, OSHA 2206, 提供方：Superintendent of Documents, Government Printing Office, Washington DC 20402
2) 便携式气动工具安全条例，ANST B186.1 提供方：American National Standards Institute, Inc., 1430 Broadway; New York, New York 10018
3）州与地方法规。

正确使用工具

本砂磨机设计意图在于使用专用砂轮对所有类型的材料进行砂磨，包括金属、木材、石材、塑料等。在没有咨询制造商或制造商授权供应商的情况下，不得将本砂磨机用于指定用途以外的用途。不得使用工作速度低于 10,000 rpm 自由速度的支撑垫。

工作站

本工具可作为手持工具使用。始终建议站在牢固地面上使用本工具。它可位于任何位置，但是在使用之前，操作员必须位于稳固的位置，有一个坚实的抓地力和立足点，并且要注意砂磨机会产生扭矩反作用。参见“操作说明”部分。

将工具投入使用

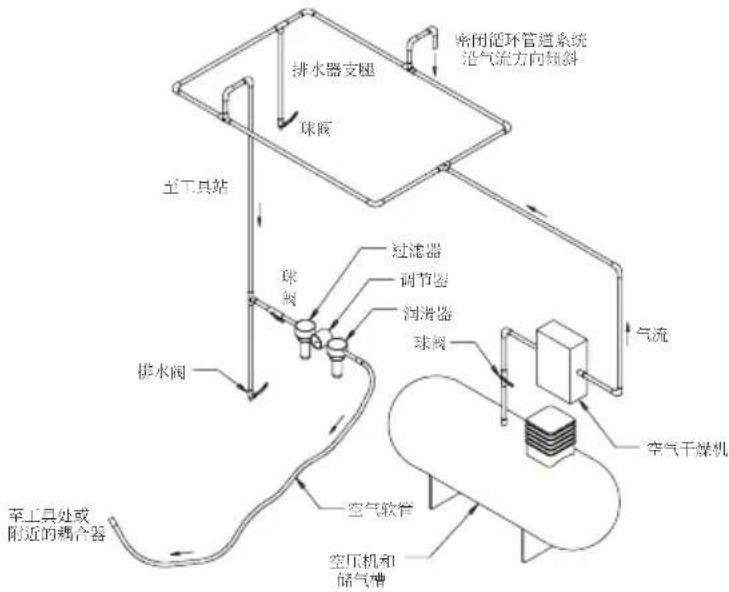

使用干净且经过润滑的气源，木工具在操纵杆完全压下的情况下运行时，在工具处测得的气压需达到6.2 bar (90 psig)。建议使用经过认可的10 mm (3/8 in.) x 8 m (25 ft) 最大长度空气管路。建议按照图1所示将工具连接到气源。

不要在没有采用易于触及和操作的空气切断阀的情况下将工具连接到空气管路系统。气源应经过润滑。强烈建议按照图1所示的方法来连接空气过滤器、调节器和润滑器（FRL），这样才能向工具提供干净、经过润滑且具有正确压力的空气。有关这些设备的详细信息，请咨询您的供应商。如果没有使用这些设备，那么应手动润滑工具。

要手动润滑工具，请断开空气管路，然后滴2到3滴合适的气动电机润滑油到机器的软管末端（入口）中，如Fuji Kosan PK-20，Mobil ALMO 525或Shell TORCULA®32。重新将本工具连接到气源，然后缓慢运转工具数秒钟，让空气推动油循环。如果频繁使用本工具，那么每天都需要润滑，或者在本工具开始变慢或失去动力时进行润滑。

建议在本工具运行时将工具的气压保持在 6.2 bar (90 psig)。本工具可以在较低的气压下运行，但是绝不能超过 6.2 bar (90 psig)

操作说明

1) 在使用本工具之前请阅读所有说明。所有操作员都必须经过全面的工具使用培训，并且了解这些安全规则。所有检修和维修工作都必须由经过培训的人员进行。
2) 确保将木工具从气源上断开。选择合适的磨料并将其固定到支撑垫上。注意要将磨料放在支撑垫的中间。
3) 在使用木工具时必须穿戴所需的安全设备。

4) 在砂磨时，必须先将木工具放在工件上，然后才能启动工具。在停止之前，必须将木工具从工件上移开。这样可以防止因砂轮速度过快而凿穿工件。

5) 在安装、调整或拆除磨料或支撑垫之前，必须断开砂磨机的气源。

6) 必须采用牢固的立足处和/或位置，并且注意砂磨机产生的扭矩反作用。

7) 只使用正确的备件。

8) 必须确保将要进行砂磨处理的材料牢牢固定，以防止其移动。

9) 定期检查软管和接头是否有磨损。在搬运本工具时不要拉扯软管；在气源连接的情况下搬运本工具时要注意防止工具启动。

10）灰尘可能会高度易燃。应每天或者在集尘袋里的灰尘达到一半或2.3千克（5磅）时清洗或更换真空集尘袋。清洗或更换集尘袋也可以确保最佳性能。

11）不得超过建议的最大气压。根据建议使用安全设备。

12）本工具没有电气绝缘。不要在可能接触带电电线、燃气管道、水管的位置使用。在操作之前请检查操作区域。

13) 注意要避免使衣服、领带、头发、清洁抹布等与木工具的移动零件缠绕在一起。如果缠在一起，将导致身体被拉向工件和机器的移动零件，这将十分危险。

14）在使用期间保持手远离旋转垫。

15）如果本工具有故障的迹象，请立即停止使用并安排检修和维修。

16) 不得在不采取预防措施防止人或物体受到飞出的磨料或垫影响的情况下让本工具以任意速度运转。

产品配置/规格：10,000 rpm 随机偏摆砂磨机

偏摆真空类型	垫尺寸mm(英寸)	型号	产品净重kg(磅)	高度mm(英寸)	长度mm(英寸)	功率瓦特(HP)	耗气量LPM(scfm)	*噪声等级dBA	*振动等级m/s2	*不准确度Km/s2
5mm(3/16 in.)	中央真空	200 (8)	Mirka®ROS2-850CV	1,56(3,42) 126,6 (4,98)	352,2(13,87)	343(0,46)	651 (23) 77	4.87 0.98
5mm(3/16 in.)	自发真空	200 (8)	Mirka®ROS2-850DB	1,55(3,41) 126,6 (4,98)	352,2(13,87)	343(0,46)	651 (23) 90	5.30 1.02
噪音测试的执行依据是EN ISO 15744:2008 - 手持非电动工具 - 噪音测量法规 - 工程方法(2级)和EN ISO 11203:2009 声学 - 机械装置与设备排放出的噪音 - 在工作站和其他特定位置根据声强级确定发射声压级。振动测试的执行依据是EN ISO 28927-3 - 手持便携式电动工具 - 振动排放评估适用的测试方法 - 第3部分:抛光机以及旋转、偏摆和随机偏摆砂磨机。

规格如有变更，恕不另行通知。

*表中所列值来自根据所述法规和标准进行的实验室测试，并不足以进行风险评估。在指定工作场所中测得的值可能与声明的值不同。实际接触值和个人受到的风险或伤害等级在每种情况下都不同，具体取决于周围的环境、个人工作的方式、加工的特定材料、工作站设计以及用户的接触时间和身体状况。对于使用声明值而不是实际接触值来对个人风险进行评估而导致的后果，KWH Mirka, Ltd. 将不承担任何责任。

更多职业健康和安全信息，请参见以下网站：

https://osha.europa.eu/en（欧洲）

http://www.osha.gov（美国）

故障排除指南

症状 可能的原因	解决方案
功率和/或自由速度较低	气压不足 在工具以自由速度运行时,检查砂	磨机进气口的气管压力。必须为6.2 Bar(90 psig/620 kPa)。
	消声器堵塞 有关拆除消声器的信息,请参见	“外壳拆卸”部分。可以使用干净、合适的清洗溶液反向冲洗消声器(编号58),直到去除所有污染物和障碍物。如果无法正确清洁消声器,请进行更换。(参见“外壳组装”部分)。
	进气口滤网堵塞 使用干净、合适的清洗溶液	清洗进气口滤网。如果这样也无法清洁滤网,请进行更换。
	一个或多个叶片磨损或损坏 安装整套新叶片	(必须更换所有叶片,以保证正确运行)。使用优质气动工具油涂抹所有叶片。参见“外壳拆卸”和“外壳组装”。
	空气消耗量超出正常值且低于正常速度,说明电机外壳内部空气泄漏	检查电机是否正确对齐,锁环是否咬合。检查锁环槽中的0型环是否损坏。拆下电机组件并重新安装电机组件。参见“外壳拆卸”和“外壳组装”。
	电机零件磨损 检修电机。联系授权的 Mirka	服务中心。
	主轴轴承磨损或损坏 更换磨损或损坏的轴承	参见“电机拆卸”和“电机组装”。
空气通过速度控制装置和/或阀杆泄漏	阀簧、阀门或阀座变脏、损坏或弯曲 拆卸、	检查并更换磨损或损坏的零件。参见“外壳拆卸”和“外壳组装”。
振动/运行不准确	使用了错误的垫 仅使用大小和重量针对机器	设计的垫。
	加入了接口垫或其他材料 仅使用针对机器设	计的砂轮和/或接口。不要将任何不是专门针对垫和砂磨机设计的物品附加到砂磨机垫表面。
	润滑不当或异物积聚 拆卸砂磨机并在合适的	清洗溶液中清洗。组装砂磨机。(参见“服务手册”)
	后或前电机轴承磨损或损坏 更换磨损或损坏	的轴承。参见“外壳拆卸”和“外壳组装”。
	对于真空机器,在平面上进行砂磨操作时,有可能真空度过高,导致垫与砂磨表面粘连	对于DB机器,在垫主轴上增加额外的垫圈以加大垫和外罩之间的间隙。对于CV机器,通过真空系统和/或在垫上增加额外的垫圈以减少真空。
