Termék típusa	Kétkezes orbitális csiszoló
Márka	Mirka
Modell	ROS2 850CV
Forgási sebesség	10 000 ford/perc
Tárcsa átmérője	200 mm (8 hüvelyk)
Excentricitás	5,0 mm (3/16 hüvelyk)
Porelszívás	Központi elszívás
Nettó tömeg	1,56 kg (3,42 font)
Magasság	66,6 mm
Hosszúság	352 mm
Teljesítmény	343 W (0,46 LE)
Levegőfogyasztás	651 l/perc (23 láb³/perc)
Zajszint	77 dBA
Rezgésszint	4 m/s²
K bizonytalansági tényező	0,98 m/s²
Maximális légnyomás	6,2 bar (90 psi)
Tömlő minimális átmérője	10 mm (3/8 hüvelyk)
Tömlő maximális hossza	8 m (25 láb)
Kenés	Ajánlott (FRL vagy kézi)
Rendeltetésszerű használat	Fém, fa, kő, műanyag polírozása
Szükséges védőfelszerelés	Védőszemüveg, maszk, kesztyű, hallásvédelem
Pótalkatrészek	Lapátkészletek, tömítések, szűrők kaphatók
Karbantartás	Légszűrő tisztítása, motor kenése, elhasználódott lapátok cseréje

Gyakran ismételt kérdések - ROS2 850CV Mirka

Mi a Mirka ROS2 850CV csiszoló forgási sebessége?

A forgási sebesség üresjáratban 10 000 ford/perc, 6,2 bar légnyomás mellett.

Milyen porelszívást használ ez a modell?

A ROS2 850CV modell központi elszívással van felszerelve a csiszolás során keletkező por eltávolítására.

Milyen légnyomás szükséges a csiszoló működtetéséhez?

A maximális üzemi nyomás 6,2 bar (90 psi). Alacsonyabb nyomás lehetséges, de soha ne haladja meg ezt az értéket.

Hogyan kenje meg kézzel a Mirka ROS2 850CV csiszolót?

Csatlakoztassa le a levegőtömlőt, cseppentsen 2-3 csepp megfelelő olajat (pl. Fuji Kosan FK-20) a levegőnyílásba, csatlakoztassa vissza, és hagyja üresjáratban pár percig járni.

Mekkora a csiszolótárcsa mérete?

A tárcsa átmérője 200 mm (8 hüvelyk), excentricitása 5,0 mm (3/16 hüvelyk).

Mit tegyek, ha a csiszoló veszít a teljesítményéből vagy lelassul?

Ellenőrizze a légnyomást (ajánlott 6,2 bar), tisztítsa meg a bemeneti légszűrőt, a hangtompítót, és szükség esetén cserélje ki az elhasználódott lapátokat.

Milyen átmérőjű és hosszúságú levegőtömlőt ajánlanak?

Minimális belső átmérő 10 mm (3/8 hüvelyk), maximális hossz 8 m (25 láb) a nyomásveszteség elkerülése érdekében.

Használható a csiszoló minden anyagon?

Igen, fém, fa, kő és műanyag polírozására tervezték megfelelő koronggal. Ne használja más célra a gyártó engedélye nélkül.

Hogyan cseréljem ki a motor lapátjait?

Szerelje szét a motort (lásd a használati útmutatót), cserélje ki az összes lapátot egy teljes készlettel, és kenje meg őket a visszaszerelés előtt.

Milyen védőfelszerelés szükséges a használat során?

Mindig viseljen védőszemüveget, porvédő maszkot, kesztyűt és hallásvédőt.

HASZNÁLATI ÚTMUTATÓ ROS2 850CV Mirka

hu Kezelői útmutató 52-55

Mirka 10 000/perc sebességű kétkezes 200 mm-es EXCENTERCSISZOLÓK

Megfelelőségi nyilatkozatKWH Mirka Ltd.66850 Jeppo, Finnországönálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező 200 mm-es 10 000 perc sebességű fordulatszámú kétkezes excen-tercsiszolók (lásd az adott termékhez tartozó termékismertetőt, illetve specifikációs táblázatot) megfelelnek az alábbi szabványoknak és további irányadó EN ISO 15744:2008 dokumentumoknak. Megfelel továbbá a 91/368/EGK és 93/44/EGK által módosított 89/392/EGK számú és 93/68/EGK irányelv, valamint az összefoglaló 2006/42/EK irányelv előírásainak.
Jeppo 13.06.2016Kibocsátás helye és dátuma	MIRKAVállalat		Stefan Sjöberg, elnök vezérigazgató
Kezelői útmutatóTartalom – Alkatrészoldal, Alkatrészlista, Csiszoló tartalékalkatrész-készletei, Elolvasni és betartani, A gép he-lyes használata, Munkaállomások, A gép üzembe helyezése, Kezelői útmutató, Termékkonfiguráció és -specifikáció tábláza-tok, Hibakeresési útmutató		FigyelemA gép üzembe helyezése, használata, karbantartása és javitása előtt olvassa el a jelen útmutatót. Ezt az útmutatót hozzáférhető helyen kell tartani.
Gyártó/forgalmazóKWH Mirka Ltd.66850 Jeppo, FinnországTel: [phone]Fax: [phone]		Szükséges munkavédelmi felszerelésekVédőszemüveg LégzőmaszkVédőkesztyű Hallásvédő
Légcsatlakozó ajánlott mérete – minimum10 mm 3/8 hüvelyk	Ajánlott maximális csőhossz8 méter 25 láb		LégnyomásMaximális üzemi nyomás 6,2 bar 90 psigAjánlott minimum – –

Elolvasni és betartani

1) Általános munkavédelmi szabályok, 1910. rész, OSHA 2206, beszerezhető: Superintendent of Documents; Government printing Office Washington DC 20402
2) Hordozható sürített levegős gépek biztonsági kódexe, ANSI B186 1 beszerezhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Állami és helyi rendelkezések.

A gép helyes használata

A csiszológéppel bármely anyagú munkadarab (fém, fa, kő, műanyag stb.) csiszolható az illető anyagnak megfelelő csiszolólappal. Tilos a csiszológépet a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. Tilos a 10 000/perc üresjárati sebesség alatti névleges értékű tartólapok használata.

Munkaállomások

A gépet rendeltetése szerint kézi szerszámként kell használni. Minden esetben ajánlott a géppel való munkavégzés közben stabil talajon állni. A munkavégzés tetszőleges testhelyzetben történhet, de használat előtt a kezelőnek biztonságos pozíciót kell felvennie, biztos kézzel kell fognia a csiszológépet és stabil helyzetet kell felvennie a talajon, felkészülve az indítási nyomaték hatására. Lásd a „Kezelői útmutató” című fejezetet.

A gép üzembe helyezése

Biztosítson tiszta, olajozott sürítettlevegő-ellátást, amely teljesen lenyomott működtetőkar mellett futó gép esetén 6,2 bar (90 psig) mért nyomású. Ajánlott egy szabványos 10 mm (3/8 hüvelyk) × 8 m maximális hosszúságú légbecsatlakozás használata. A gépet ajánlott az 1. ábra szerint csatlakoztatni a sürítettlevegő-ellátásra.

A gépet tilos könnyen hozzáférhető és működtethető lezárószelep beiktatása nélkül csatlakoztatni a sürített levegős rendszerre. A sürítettlevegő-ellátásnak olajozottnak kell lennie. Kifejezetten ajánlott az 1. ábrán látható légszűrő, szabályzó és olajozó (FRL) használata, mert ez tiszta, olajozott és megfelelő nyomású sürített levegőt biztosít a gépnek. Az ilyen eszközről a forgalmazó biztosít részletes tájékoztatást. Ha nem ilyen rendszerről táplálják, akkor a gépet manuálisan olajozni kell.

A gép manuális olajozásához csatlakoztassa le a sürített levegőről, és juttasson 2-3 csepp megfelelő pneumatikus motorolajat (pl. Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCULA® 32) a gép csőbemenetébe. Csatlakoztassa ismét a gépet a sürítettlevegő-ellátáshoz, és futtassa lassan néhány másodpercig, hogy az olaj eloszoljon benne. A gép gyakori használata esetén naponta kell olajozni, illetve akkor, ha a gép lassan indul vagy ereje csökken.

A sürített levegő ajánlott nyomása futó gép mellett 6,2 bar (90 psig). A szerszám alacsonyabb nyomással működtethető, de 6,2 bar (90 psig) felett nem.

Kezelői útmutató

1) A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát, és az itt megadott munkavédelmi szabályokat. Minden karbantartást és javítást szakképzett személlyel kell elvégezetetni.
2) Ellenőrizze, hogy a gép le van-e választva a sűrítettlevegő-ellátásról. Válassza ki a megfelelő csiszolólapot, majd rögzítse a tartólapra. Gondosan igazítsa középre a tartólapon a csiszolólapot.
3) A gép használatakor mindig viselni kell az előírt munkavédelmi felszereléseket.
4) Csiszoláskor előbb mindig helyezze a gépet a munkadarabra, és csak azután indítsa el. A gépet leállítás előtt mindig emelje el a munkadarabtól. Ezzel megelőzhető a munkadarabnak a csiszolólap túl nagy sebessége miatti bevésődése.
5) A csiszolólap, illetve a tartólap felhelyezése, megigazítása vagy eltávolítása előtt mindig meg kell szüntetni a csiszológép sürítettlevegő-ellátását.
6) Mindig stabil testhelyzetben kell állni, illetve elhelyezkedni, felkészülve a csiszológép indítási nyomatékának hatására.
7) Csak a géphez való tartozékokat szabad használni.
8) Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről, nehogy az elmozduljon.
9) Ellenőrizze rendszeresen a csövek és szerelvények állapotát. Tilos a szerszámot a csönél fogva emelni. Minden esetben ügyelni kell, hogy a sürítettlevegőellátásra kötött gép mozgatáskor el ne induljon.
10) A keletkező por esetenként erősen gyúlékony lehet. A porszívó porzsákját
naponta ürítse vagy cserélje, illetve akkor, ha a zsák már félig megtelt, vagy 2,3 kg-ot tartalmaz. A porzsákc-sere az optimális
teljesítmény eléréséhez is hozzájárul.
11) A maximális ajánlott légnyomás értéket tilos meghaladni. Használja az ajánlott munkavédelmi felszereléseket.
12) A gép elektromosan nem szigetelt. Tilos úgy használni, ha hozzáérhet például feszültség alatti vezetékhez, illetve feltöltött gáz- vagy vízvezetékhez. Használat előtt a munkakörnyezetet át kell vizsgálni.
13) Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép mozgó alkatrészébe akadjon. Ha ez megtörténik, akkor a gép a munkadarabhoz ránthatja a testet, és a mozgó alkatrészek nagy veszélyt jelenthetnek.
14) Használat közben ne nyúljon kézzel a forgó laphoz.
15) Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
16) Tilos a gépet anélkül teljes sebességre felpörgetni, hogy a tárgyakat és a személyeket a leváló csiszoló- vagy tartólaptól védő óvintézkedéseket megtenné.

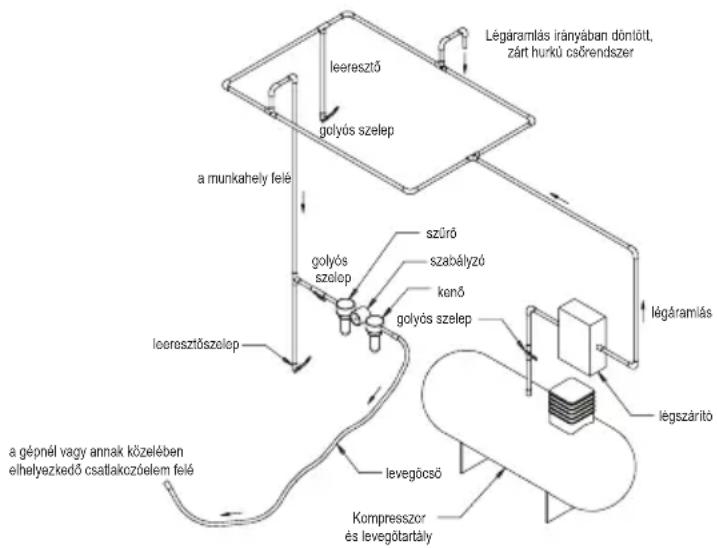


Termékkonfiguráció és -specifikáció: 10 000 RPM sebességű excentercsiszoló

Rez-géspálya	Vákuum-típus	Talp-méret, mm	Modell-szám	Nettó tömeg, kg	Magasság, mm	Hossz, mm	Teljesít-mény, watt (LE)	Levegőfogyasztás LPM (scfm)	*zajszint dBA	*vibrációs szint m/s2	*bizonyta-lanság K m/s2
5 mm(3/16 hův.)	Középvákuu-mos	200	Mirka® ROS2-850CV	1,56 126,6	352,2		343(0,46)	651 (23) 77 4,87	0,98
5 mm(3/16 hův.)	Saját gen. vákuum	200	Mirka® ROS2-850DB	1,55 126,6	352,2		343(0,46)	651 (23) 90 5,30	1,02
A zajvizsgálat alapja az EN ISO 15744:2008 szabvány nem elektromos kéziszerszámokra vonatkozó előírása – Zajmérési kód – Üzemi módszer (2. szint), valamint az EN ISO 11203:2009 szabvány: Gépek és berendezések által kibocsátott akusztikus zaj – munkaállomás által kibocsátott hangnyomásszint megállapítása, valamint a hang energiaszintjéből meghatározott egyéb pozíciók.A vibrációs vizsgálat az EN ISO 28927-3 szabvány hordozható kézi szerszámgépekre vonatkozó előírása – Vizsgálati módszer a kibocsátott vibráció értékelésére – szerint történt. 3. rész: Polírozógépek, valamint forgó-, rezgő- és excentercsiszolók.

A specifikáció előzetes értesítés nélkül megváltozhat.

*A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatok eredményei, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékektől eltérhetnek. Az egyes személyekre vonatkozó tényleges expozíciós értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni munkamódszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá az expozíciós idő és a kezelő fizikai állapota együttesen határozza meg. A KWH Mirka, Ltd. nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:

https://osha.europa.eu/en (Európa)

http://www.osha.gov (USA)

Hibakeresési útmutató

Hibajelenség Lehetséges ok Megoldás
Alacsony teljesítmény, ill. üresjárási sebesség	Elégtelen légnyomás A szerszám üresjárata közben el	enőrizzea légnyomást a csiszoló bemeneténél. Az előírt érték 6,2 bar (90 psig / 620 kPa).
	Eltömödött hangtompító(k) A „Ház szétszerelése” rész	ismerteti a hangtompító leszerelését. Az 58. számú hangtompító tiszta és megfelelő oldattal visszaöblíthető, hogy az összes szennyeződés és idegen anyag eltávozzon. Ha a hangtompító nem tisztítható megfelelően, akkor cserélje ki. (Lásd a „Ház összeszerelése” című részt.)
	Eltömödött bemeneti szűrő Tisztítsa meg a bemeneti szűrőt megfelelő tisztítóoldattal. Ha nem tisztítható, akkor cserélje a szűrőt.
	Kopott vagy sérült lapát(ok) Szereljen fel új, teljes lapátkészletet(a megfelelő működéshez az összes lapátot cserélni kell). Kenjen minőségi pneumatikus olajat az összes lapátra. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt.
	Belső motorházi légszivárgás okozta túlzott légfogyasztás és normálisnál alacsonyabb sebesség	Ellenőrizze a motor illeszkedését, és hogy a pontos helyén van-e a zárógyűrű. Ellenőrizze, nem sérült-e a tömitőgyűrű a zárógyűrű hornyában. Szerelje ki, majd szerelje vissza a motorszerelvényt. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt.
	Elhasználódott motoralkatrészek Generálozni kell a motort. Forduljon egy hivatalos Mirka szervizhez.
	Kopott vagy sérült tengelycsapágy Cserélje az elhasználódott vagy törött csapágyakat. Lásd a "Motor szétszerelése" és „Motor összeszerelése” című részt.
Légszivárgás a sebességszabályzónál vagy a szelepszárnál	Szennyeződött, sérült vagy elgörbült szeleprugó, szelep vagy szeleptőmítés.	Szerelje szét, vizsgálja meg és cserélje az elhasználódott vagy sérült alkatrészeket. Lásd a „Ház szétszerelése” és „Ház összeállítása” című részt.
Vibráció, ill. egyenetlen működés	Nem megfelelő talp Csak a gépnek megfelelő méretű és tömegű csiszolótalp használható.
	Nem megfelelő csiszolótalp-illeszték vagy egyéb anyag	Csak a gépnek megfelelő csiszolólap, illetve illeszték használható. Tilos a csiszolótalphoz rögzíteni bármely olyan tárgyat, amely nem kifejezetten a csiszolótalphoz készült.
	Hibás kenés vagy feltapadt szennyeződés Szerelje szét, majd megfelelő tisztítóoldattal tisztítsa meg a csiszolót. Állítsa össze a motort. (Lásd: „Szervizelési útmutató”)
	Kopott vagy sérült hátsó vagy elülső motorcsapágy(ak)	Cserélje az kopott vagy sérült csapágyakat. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt.
	A vákuumos gépeknél előfordulhat, hogy a sima felületek csiszolása közben keletkező túl erős vákuum a csiszolólapot a csiszolt felülethez tapasztja.	DB rendszerű gép esetén növelje meg a csiszolótalp és a védőburkolat közti távolságot úgy, hogy helyezzen fel a talp tengelyére egy vagy több további alátétet. CV rendszerű gép esetén csökkentse a vákuumrendszer vákuumának erősségét, illetve helyezzen fel a csiszolótalpra egy vagy több további alátétet.
