KASUTUSJUHEND ROS2 850CV Mirka

Kinnitab, et tooted 200 mm (8") ekstsentrik-lihvimismasinad (vt. konkreetse mudeli andmeid tabelist Seadme ehitus / tehnilised andmed), mille kohta käesolev kinnitus on väljastatud, vastavad alljärgnevas normis / alljärgnevates normides või muudes normatiivsetes dokumentides EN ISO 15744:2008, masinaid käsitlevate liikmesriikide õigusaktide ühtlustamise kohta antud direktiivis 89/392/EMU ning selle muutmise direktiivides 91/368/EMU ja 93/44/EMU ja 93/68/EMU ning kokkuvõtvas direktiivis 2006/42/EÜ kehtestatud nõuetele.

Jeppo 13.06.2016

MIRKA

Väljaandmise koht ja kuupäev Ettevõte Stefan Sjöberg, tegevjuht

Kasutusjuhendid

Hölmab järgmisi jaotisi: „Detailide leht“, „Detailide loend“, „Lihvketta varuosakomplektid“, „Lugege ja nõustuge“, „Tööriista öige kasutamine“, „Töökohad“, „Tööriista kasutuselevõtt“, „Kasutusjuhised“, tabelid „Toote konfiguratsioon/spetsifikatsioonid“, „Törkeotsingu juhis“

Oluline teave

Loe käesolevad juhised enne seadme paigaldamist, kasutamist, hooldust või remonti hoolikalt läbi. Hoia neid juhiseid ohutus ja kergesti ligipääsetavas kohas.

CE

Tootja/tarnija

KWH Mirka Ltd.

66850 Jepua, Soome

Tel: + 358 20 760 2111

Vajalikud isikukaitsevahendid

Kaitseprillid

Kaitsekindad

Kaitsemask

Kuulmiskaitsed

Soovitatav suruõhuvooliku miinimumsuurus

10 mm 3/8"

Soovitatav suruõhuvooliku maksimumpikkus

8 meetrit 25 jalga

Õhusurve

Maks. töösurve 6.2 bar 90 psig

Soovitatav min.väärtus - -

Loe läbi ja järgi Masina kas

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, Tellimisaadress: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 Tellimis aadress: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Riiklikud ja kohalikud õigusaktid.

Masina nõuetekohane kasutamine

Käesolev lihvimismasin on möeldud mistahes tüüpi materjalide, näiteks metalli, puidu, kivi, plasti jne. lihvimiseks, kasutades selleks otstarbekohast lihvimisketast. Ära kasuta seda lihvimisma-sinat ühelgi muul otstarbel, kui sa ei ole eelnevalt tootja või tootja volitatud esindajalt nõu küsinud. Ära kasuta lihvimisaluseid, mille töötlemiskiirus on alla 10 000 k/min

Tööasend

Käesolev masin on möeldud manuaalseks kasutamiseks. Kui kasutad masinat, seisa alati tugeval alusel. Masinaga töötamise asend ei ole piiratud, oluline on, et asend oleks tugev ja tasakaalus ning masin oleks tugevas haardes ja et kasutaja oleks teadlik, et masin vöib teha ootamatuid ja tugevaid pöördelligutusi (reaktivne pöördemoment). Vaata löiku Kasutusjuhised.

selevõtt

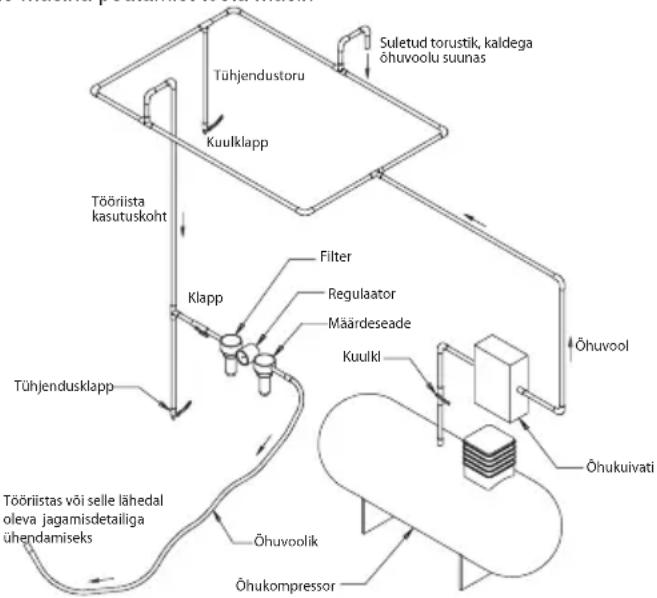

Kasuta puhast, määritud suruõhku, mis annab masinale mõõdetud 6,2 bar (90 psig) õhusurve, kui masin töötab ja käivitushoob on alla vajutatud. Soovitame kasutada suruõhutoru läbimõõduga ø10 mm (3/8") ja pikkusega kuni 8 m (25 jalga). Ühenda masin suruõhuallikaga joonisel 1 kujutatud viisil.

Ära ühenda masinat suruõhusüsteemiga ilma kergesti kasutata ja praktilise õhuklapita. Koos masinaga tuleks kasutada suruõhumäärimist. On soovitatav kasutada õhufiltri, regulaatori ja määrdeseadme kombinatsiooni (FRL) nagu on kujutatud joonisel 1. Sellisel juhul kandub masinasse puhastatud ja määritud õige survega õhk. Detailset informatsiooni soovitatavate kombinatsioonide kohta saab meie edasimüüjatelt. Kui kirjeldatud kombinatsiooni ei kasutata, tuleb masinat määrida käsitsi.

Masina käsitsi määrimine: Ühenda suruõhutoru lahti ja tilguta toru sissetuleva öhu avasse 2-3 tilka masinale sobivat suruõhumootori määrdeõli (nt. Fuji Kosan FK-20, Mobil ALMO 525 või Shell TORCULA® 32). Ühenda masin uuesti sissetuleva öhu liitmikuga ja lase masinal töötada paar minutit madalatel pööretel, siis kannab suruõhk öli edasi. Kui masinat kasutatakse sageli, tuleb määrimist korrata iga päev või alati siis, kui märkad, et masin käivitub liiga aeglaselt ja / või kaotab võimsust.

Töötava masina soovitatav öhusurve on 6,2 bar (90 psig). Masin vöib töötada ka väiksema survega, kuid mitte kunagi survega üle 6,2 bar (90 psig).

Kasutusjuhised

1) Loe käesolevad juhised enne masina kasutamist hoolikalt läbi. Kõik masina kasutajad peavad saama masina kasutamiseks vajaliku väljaõppe ja nad peavad tundma ohutusjuhised. Kõiki hooldus- ja remonditõid võivad teostada ainult vajaliku ettevalmistuse saanud töötajad.
2) Veendu, et masin on suruõhuvõrgust lahti ühendatud. Vali sobiv lihvimisketas ja kinnita see tugevasti lihvimisaluse külge. Ole hoolikas ja veendu, et lihvimisketas on täpselt lihvimisaluse keskel.
3) Kasuta selle masina töötamisel alati nõutud turvavarustust.
4) Hoia masinat enne selle käivitamist lihvitava pinna lähedal. Alati enne masina peatamist tõsta masin lihvitavast pinnast kõrgemale. Nii väldid ülepöörete tõttu tekkida võivat pinna kahjustumist.
5) Enne lihvimisketta või lihvimisaluse paigaldamist, nende reguleerimist või masina küljest eemaldamist ühenda suruõhuvoolik lihvimismasina küljest lahti.
6) Masina kasutamisel seisa alati jalad tugevasti vastu maad ja pea meeles, et masin võib tekitada ootamatult tugevaid väändeliigutusi.
7) Kasuta ainult selle masina jaoks möeldud varuosi.
8) Veendu alati, et lihvitav materjal on korralikult kinnitatud ning ei saa töötlemise ajal liikuma hakata.
9) Kontrolli regulaarselt öhuvoolikut ja liitmikke, et avastada võimalik kulumine. Ära kanna masinat öhuvoolikut hoides. Pea meeles, et masinat ei tohi käivitada, kui nihutad või kannad seda suruõhu-voolikuga ühendatult.
10) Tolm võib olla äärmiselt tuleohtlik. Puhastage tolmukoguri kotti või asendage see uuega iga päev või siis, kui kott on poolenisti täis või kaalub 2,3 kg (5 naela). Koti puhastamine või asendamine tagab seadme optimaalse jõudluse.
11) Soovitatud maksimaalset öhusurvet ei tohi ületada. Kasuta turvavarustust vastavalt soovitustele.
12) Tööriistal puudub elektriisolatsioon. Ära kasuta seda kohtades, kus vöib tekkida kokkupuude elektrivooluga, gaasitorudega, veetorudega jms. Kontrolli tööpiirkonda enne töö alustamist.
13) Hoolitse selle eest, et rõivad, lips, juuksed, puhastuslapid jne. ei satuks masina liikuvate osade lähedusse. Nt. rõivaeseme haakumine masina külge võib põhjustada tõsise ohusituatsiooni, kuna keha kaldub töödeldava pinna ja masina liikuvate osade suunas.
14) Tööriista kasutamisel jälgi, et käed ei puutuks vastu tööriista pöörlevat alust.
15) Kui masina töös tekib häire, lõpeta koheselt töö ja korralda vajalik hooldus/remont.
16) Väldi tööriista töötamist tühikäigul, et kaitsta läheduses viibivaid inimesi ja esemeid lihvimisketta või aluse lahtitulemisel tekkiva ohu eest.

Seadme ehitus / tehnilised andmed: 10.000 k/min

Ekst-sent-rik-liiku-mine	Tolmu-äratömme	Aluse suurus mm (“)	Mudeli number	Toote netokaal kg (naela)	Körgus mm (“)	Pikkus mm (“)	*Võim-sus W (hv)	Öhu tarbi-mine LPM (scfm)	*Müra-tase dBA	*Vibrat-siooni-tase m/s2	*Määrama-tuse tegur K m/s2
5,0 mm (3/16")	Ühendus keskus-tolmu-imejaga	200 (8)	Mirka® ROS2-850CV	1,56 (3,42)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 77	4,87 0,98
5,0 mm (3/16")	Äratömbe-ühendus	200 (8)	Mirka® ROS2-850DB	1,55 (3,41)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 90	5,30 1,02
Müra möötmisel järgiti standardit EN ISO 15744:2008 – mitteelektrilised käsitööriistad – müra möötmise koodeks – tehnoloogiline meetod (2. klass) ja EN ISO 11203:2009 – akustika – masinate ja seadmete tekitatud müra – helirõhutaseme määramine töö- ja muudes piiritletud kohtades helivõimsustaseme alusel.Vibratsiooni möötmisel järgiti standardit EN ISO 28927-3 – kaasaskantavad käsitööriistad – vibratsiooni hindamise katsemeetod – 3. osa: poleerimismasinad, pöördlihvkettad ja korrapäratu liikumisega pöördlihvkettad.

Jätame endale õiguse teha tehnilisi muudatusi ilma eelneva hoiatuseta.

*Tabelis toodud laboritestide tulemused vastavad nimetatud koodidele ja standarditele ning ei ole riskide hindamiseks piisavad. Teatud töökohtadel möödetud väärtused vöivad siin toodud möötmisväärtustest erineda. Tegelikud kokkupuute tulemusel tekkivad kahjustused ning kahju vöi kahjustuse ulatus olenevad konkreetsest töösituatsioonist, töökeskkonnast, töötamisviisist, töödeldavast materjalist, töökorralduse kavandamisest ning kokkupuute kestusest ja kasutaja füüsilisest vormist. Firma Oy KWH Mirka Ab ei vastuta kahjude eest, mis on pöhjustatud siin nimetatud väärtustest körgemate väärtuste tekkimisest.

Täiendavat teavet töökaitse kohta saab nt. järgmistel Interneti kodulehekülgedelt:

https://osha.europa.eu/en (Euroopa)

http://www.osha.gov (USA)

Veaotsing

Probleem Võimalik põhjus Meede
Võimsus ja / või põörlemiski-irus on langenud	Ebapiisav õhusurve Kontrolli õhusurvet lihvimismasina sissetuleva õhu avast, kui masin töötab tühikäigul. Surve peab olema 6,2 bar (90 psig/620 kPa).
	Ummistunud mürasummuti/ mürasum-mutid	Vaata lõiku Seadme korpuse lahtimonteerimine / mürasummuti eemaldamine. Mürasummutit (osa 58) võib puhastada sobivas puhtas pesuainela-huses, kuni kõik mustus ja ummistused on eema-datud. Kui mürasummutit ei ole võimalik põhjalikult puhastada, vaheta see uue vastu (Vaata lõiku Korpuse paigaldamine).
	Sissetuleva õhu filter ummistunud Puhasta sissetuleva õhu filter sobiva, puhta pe-semislahusega. Kui filtrit ei saa puhtaks, vaheta filter uue vastu.
	Üks või mitu laba on kulunud või purune-nud.	Paigalda uute labade täielik komplekt (masina nõuetekohase toimimise tagamiseks tuleb kõik labad välja vahetada). Määri kõiki labasid kvalitee-tse, suruõhuseadmetele mõeldud õliga. Vaata lõike Mootori lahtimonteerimine ja Mootori kokkumon-teerimine.
	Sisemine õhuleke mootori korpuses väljendub tavapārasest suurema õhu tarbi-misena või tavalisest väiksema kiirusena.	Kontrolli mootori paigutust ja lukustusrõnga kinnitust. Kontrolli, kas lukustusrõnga uurdes olev o-rõngas on vigastamata. Eemalda mootori komplekt ja paigalda see uuesti õigele kohale. Vaata lõike Mootori lahtimonteerimine ja Mootori kokkumonteerimine.
	Mootori detailid kulunud Saada mootor hooldusesse. Võta ühendust Mirka volitatud hooldusfirmaga.
	Sisemised laagrid kulunud või purunenud Vaheta kulunud või purunenud laagrid uute vastu. Vaata lõike Mootori lahtimonteerimine ja Mootori kokkumonteerimine.
Õhuleke pöörete arvu regulaa-tori ja / või klapi spindli kaudu.	Ventiili vedru, ventiil või ventiili padrun on määrdunud, purunenud või paindunud.	Võta kulunud või kahjustatud osad lahti, kontrolli üle ja vaheta vajadusel uute vastu. Vaata lõikudest Korpuse lahtimonteerimine ja Korpuse kokkumon-teerimine.
Masin töötab ebaühtlaselt / töötamisel tekib vibratsioon	Vale lihvimisalus Kasuta oma suuruse ja raskuse poolest ainult konkreetse masina jaoks mõeldud aluseid.
	Vale alus või lihvimismaterjal Kasuta ainult konkreetse masina jaoks mõeldud lihvimiskettaid ja / või lisaseadmeid. Ära ühenda lihvimisalusega midagi sellist, mida ei ole mõeldud kasutamiseks selle lihvimismasinaga ja selle lihvimisalusega.
	Mittesobiv määrimine või tahma moodus-tumine.	Võta lihvimismasin lahti ja puhasta seda sobivas pesuainelahuses. Pane lihvimismasin kokku. (Vaata lõiku Hooldus)
	Mootori esi- või tagalaagrid on kulunud või purunenud	Vaheta kulunud või purunenud laagrid uute vastu. Vaata lõike Mootori lahtimonteerimine ja Mootori kokkumonteerimine.
	Tasase pinna lihvimise võivad imuriga varustatud masinad tekitavad üleligset alarõhku, mis põhjustab lihvimisaluse nak-kumise lihvitava pinna külge.	DB-masinatel lisa lihvimisaluse vertikaalteljele üks või mitu täiendavat alusplaati, et suurendada aluse ja kaitsekatte vahelist lõtku. CV-masinatel vähenda keskustolmuimeja alarõhku ja / või lisa alusele üks või mitu täiendav tihendirõngast.
