MANUAL DE UTILIZADOR ROS2 850CV Mirka

pt Instruções de operação 88-91

ro Instructiuni de operare 92-95

Declaração de conformidade

KWH Mirka Ltd.

66850 Jeppo, Finland

Declaro que é de nossa responsabilidade que os produtos 200 mm (8 pol.) 10.000 rpm Lixadeira Orbital Randômica Duplo Apoio (Veja “Tabela de Configuração/Especificações do Produto” para cada Modelo específico) aos quais esta declaração se refere com o(s) seguinte(s) padrão(ões) ou outro(s) documento(s) normativo(s) EN ISO 15744:2008. Seguindo as determinações 89/392/EEC com as emendas Diretivas 91/368/EEC & 93/44/EEC 93/68/EEC e a Diretiva consolidada 2006/42/EC.

Jeppo 13.06.2016

Local e data da emissão Empresa Stefan Sjöberg, CEO

Instruções para o Operador

Inclui – Página de peças, Listas de peças, Kits de peças sobressalentes da lixadeira, Ler e seguir, Uso adequado da ferramenta, Estações de trabalho, Colocação da ferramenta em serviço, Instruções operacionais, Configuração do produto/Tabelas de especificações, Guia de solução de problemas

Importante

Leia estas instruções atenta- mente antes de instalar, operar, fazer manutenção ou reparar esta ferramenta. Mantenha estas instruções em local seguro e acessível.

C€

Equipamento de Segurança Pessoal Requerido

Óculos de Segurança Máscara Respiratória

Luvas de Segurança Proteção Auditiva

Tamanho Mínimo Recomendado da Linha de ar

10 mm

^3/_8 pol

Comprimento Máximo da Mangueira Recomendado

8 metros 25 pés

Pressão do ar

Pressão máxima de trabalho 6.2bar 90psig

Mínima recomendada NA NA

Favor Ler e Cumprir com: Usand

Uso Apropriado da Ferramenta

Esta lixadeira foi desenhada para lixar todos os tipos de materiais, como metais, madeira, pedra, plásticos, etc., usando abrasivos indicados para esse fim. Não use esta lixadeira para nenhum outro propósito que o especificado, sem consultar o fabricante. Não use suportes que sejam indicados para velocidade de trabalho menor que 10.000 rpm.

Estações de Trabalho

Esta ferramenta foi feita para funcionar como ferramenta manual. É recomendado que se use sempre a ferramenta estando o operador parado sobre uma base firme. Pode-se usar em qualquer posição, mas o operador deve em todo momento manter uma posição segura com um agarre firme, estar parado firmemente e deve ter em conta que a lixadeira pode desenvolver uma reação de torção. Ver seção “Instruções de Uso”.

Ferramenta

Use uma fonte de ar limpa e lubrificada que dê uma pressão de ar medida à ferramenta de 6.2 bares (90psig) quando a ferramenta estiver funcionando com a alavanca completamente pressionada. É recomendado o uso de uma mangueira de ar aprovada de 10 mm (3/8 pol.) x 8m (25pés) de comprimento máximo. É recomendado que a ferramenta se conecte a fonte de ar como mostrado na Fig.1

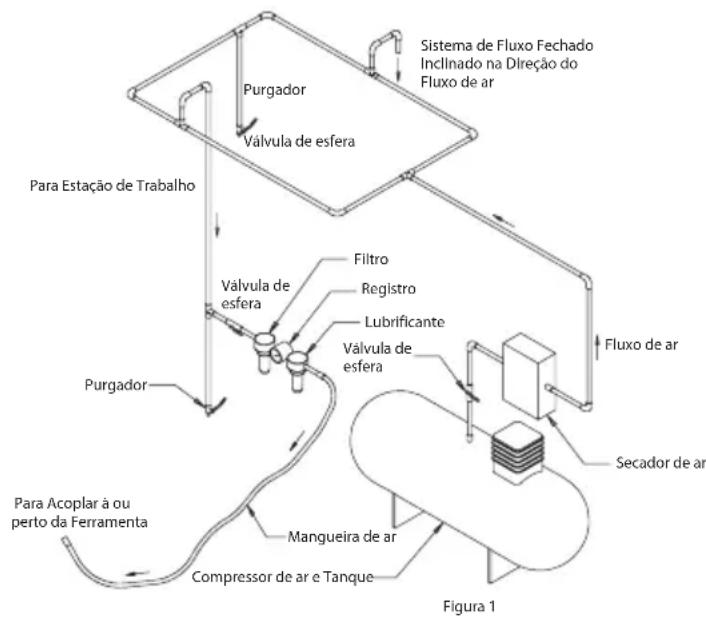

Não conecte a ferramenta ao sistema de ar sem incorporar uma válvula de corte do fluxo de ar fácil de alcançar e operar. A fonte de ar deve estar lubrificada. É altamente recomendável que o filtro de ar, registro e lubrificante sejam usados como mostrado na Fig.1, já que isso fornecerá ar limpo e lubrificado e com a pressão correta para a ferramenta. Informações detalhadas sobre esses equipamentos podem ser obtidas através de seu fornecedor. Se estes equipamentos não forem utilizados, então a ferramenta deverá ser lubrificada manualmente.

Para lubrificar manualmente a ferramenta, desconecte a mangueira de ar e ponha 2 ou 3 gotas de óleo lubrificante próprio para motores pneumáticos como Fuji Kosan FK-20, Móbil ALMO 525 ou Shell TORCULA® 32 na entrada da mangueira da máquina. Conecte novamente a ferramenta à fonte de ar e opere lentamente a ferramenta durante alguns segundos para permitir que o óleo circule pelo ar. Se a ferramenta for usada frequentemente, lubrifique-a diariamente ou lubrifique-a quando perder força ou velocidade.

É recomendado que a pressão do ar da ferramenta seja de 6.2 bares (90psig) enquanto esteja em funcionamento. A ferramenta pode funcionar com pressões mais baixas, mas nunca acima de 6.2bares (90psig).

Instruções de Uso

1) Leia todas as instruções antes de usar esta ferramenta. Todos os operadores devem ser treinados para seu uso e ter conhecimento destas regras de segurança. Todo serviço e reparo devem ser executados por pessoal treinado.
2) Assegure-se de que a ferramenta esteja desconectada da fonte de ar. Seleccione um abrasivo apropriado e com cuidado coloque-o no suporte.
3) Sempre use equipamento de segurança requerido quando estiver usando esta ferramenta.
4) Quando lixar, sempre coloque a ferramenta sobre a superfície a trabalhar, então ligue a ferramenta.

Sempre retire a ferramenta da superfície trabalhada antes de parar. Isto evitará riscar a superfície devido à velocidade excessiva do abrasivo.

5) Desconecte sempre a fonte de ar antes de montar, ajustar ou retirar o abrasivo ou o suporte.

6) Mantenha sempre uma postura firme e tenha ciência da reação de torção desenvolvida pela ferramenta.

7) Use somente peças de reposição corretas.

8) Assegure-se sempre de que o material a ser lixado está bem fixado, impossibilitando seu movimento.

9) Verifique regularmente a mangueira e as conexões para prevenir o desgaste. Não carregue a ferramenta pela mangueira; sempre tenha o cuidado de que a ferramenta não seja ligada quando estiver carregando com a fonte de ar conectada.

10) A poeira pode ser altamente combustível. A bolsa de coleta de poeira a vácuo deve ser limpa ou substituída diariamente ou quando a bolsa atingir metade da sua capacidade ou 2,3 kg (5 lbs). A limpeza ou a substituição da bolsa também assegura o desempenho ideal.

11) Não exceda a pressão de ar máxima recomendada. Use o equipamento de segurança recomendado.

12) A ferramenta não está isolada eletricamente. Não a use onde houver a possibilidade de entrar em contato com cabos elétricos, canos de gás, canos de água, etc. Cheque a área antes da utilização.

13) Tome cuidado para que as partes móveis da ferramenta não encostem, alcancem, toquem, em roupas, gravatas, cabelos, panos de limpeza, etc. Caso isso ocorra, o objeto será atraído para a superfície trabalhada e as partes móveis da máquina e pode ser muito perigoso.

14) Mantenha as mãos longe do suporte durante o uso.

16) Não permita que a ferramenta funcione sem tomar medidas que protejam pessoas ou objetos do escape do abrasivo ou disco.

Configurações/ Especificações do Produto : Lixadeira Orbital Randômica 10.000 rpm

Órbita	Tipo de Vácuo	Tamanho Suporte mm. (pol.)	Numero Modelo	Peso Líquido do Produto Kg (libras)	Altura mm (pol.)	Comprimento mm (pol.)	Potência watts (HP)	Consumo de Ar LPM (scfm)	*Nível de Ruído dBA	*Nível de vibração m/s ^2	*Fator variável K m/s ^2
5,0 mm (3/16 pol.)	Aspiração Central	200 (8)	Mirka® ROS2-850CV	1,56 (3,42) 12	6,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 77 4	87 0,98
5,0 mm (3/16 pol.)	Auto Aspiração	200 (8)	Mirka® ROS2-850DB	1,55 (3,41) 12	6,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 90 5	30 1,02
O teste de ruído é realizado de acordo com EN ISO 15744:2008 – Ferramentas portáteis não elétricas – Código de medição de ruído – Método de engenharia (categoria 2) e EN ISO 11203:2009 Acústica – Ruído emitido por maquinário e equipamentos – Determinação dos níveis de pressão sonora de emissão em uma estação de trabalho e outras posições especificadas a partir do nível de potência sonora.O teste de vibração é realizado de acordo com EN ISO 28927-3, Ferramentas portáteis elétricas – Método de teste para avaliação da emissão de vibrações — Parte 3: Politrizes e lixadeiras orbitais giratórias e aleatórias.

As especificações estão sujeitas a alteração sem aviso prévio.

As especificações estipuladas na tabela vêm de testes de laboratório realizados em conformidade com códigos e padrões pré-estabelecidos e não são suficientes para avaliar os riscos. Os valores medidos em um lugar de trabalho específico podem ser diferentes que os valores declarados. Os valores efetivos expostos e a quantidade de risco e dano sofrido por um indivíduo são únicos para cada situação e depende do meio ambiente, a forma que cada indivíduo trabalha, o material específico usado, a posição de trabalho, assim como o tempo de exposição e condições físicas do usuário. A KHW Mirka não poderá ser responsabilizada por consequências de usar os valores declarados em vez de valores reais para qualquer avaliação de risco.

Mais informações sobre saúde ocupacional e segurança pode ser obtido na Internet nos seguintes sites:

https://osha.europa.eu/en (Europa) http://www.fundacentro.gov.br (Brasil)

Guia de Solução dos Principais Problemas

Sintomas Possível Causa Solução
Baixa Potência e/ouBaixa Velocidade Livre	Pressão do Ar Insuficiente Cheque a pressão	da linha de ar na entrada da Lixadeira, enquanto a ferramenta está funcionando em velocidade livre. Deve ser 6.2 bar (90 psig/620 kPa).
	Silenciador (es) obstruído (s) Veja a seção “	Desmontagem da carcaça” para remover o silenciador. O Item 58 Silenciador pode ser lavado com uma solução limpa e adequada até que todas as impurezas e obstruções tenham sido removidas. Se o Silenciador não puder ser limpo apropriadamente, então o substitua.(Ver seção “Montagem da carcaça”).
	Filtro de Entrada Obstruído Limpe o Filtro de	Entrada com uma solução limpa e adequada. Se o Filtro não limpar, substitua-o.
	Uma ou mais palheta gasta ou quebrada Instale um jogo completo de palhetas novas (todas as palhetas devem ser trocadas para um funcionamento correto). Cubra todas as palhetas com óleo de qualidade para ferramenta pneumática. Ver “Desmontagem do Motor” e “Montagem do Motor”.
	Vazamento interno de ar na carcaça do motor indicado pelo aumento do consumo de ar e queda na velocidade normal.	Cheque se o motor e o anel de travamento estão bem fixados. Cheque se o anel O-Ring está danificado ou rompido. Retire o motor e instale-o novamente. Ver “Desmontagem do Motor” e “Montagem do Motor”.
	Peças Gastas do Motor Faça a revisão do Motor. Contate um Serviço Autorizado Mirka.
	Eixo dos rolamentos gastos ou quebrados Substitua os rolamentos gastos ou quebrados. Ver “Desmontagem do Motor” e “Montagem do Motor”.
Vazamento de ar através do Controle de Velocidade e/ou da Válvula	Mola da válvula, válvula ou anel sujo, quebrado ou danificado.	Desmonte, inspecione e substitua peças gastas ou avariadas. Ver “Desmontagem da carcaça” e “Montagem da carcaça”.
Vibração/Funcionamento irregular	Suporte Incorreto Use somente tamanhos e pesos desenhados para a máquina.
	Outros materiais acoplados à interface ou suporte	Use somente abrasivo e/ou interface desenhado para a máquina. Não adapte nada no suporte que não seja especificamente desenhado para ser usado com o suporte e a Lixadeira.
	Lubrificação imprópria ou acúmulo de parículas estranhas.	Desmonte a Lixadeira e limpe com uma solução de limpeza adequada. Monte a lixadeira. (Ver “Instruções de Serviço”)
	Rolamentos gastos ou quebrados Substitua os rolamentos gastos ou quebrados. Ver “Desmontagem do Motor” e “Montagem do Motor”.
	Para máquinas com aspiração é possível ter muito vácuo quando se lixa uma superfície plana, tendo como consequência que o disco se grude à superfície que se está lixando.	Para as máquinas AA coloque arruelas adicionais no eixo do suporte para aumentar o espaço entre o suporte e o protetor. Para máquinas AC reduza o vácuo pelo sistema de vácuo e/ou adicione arruelas ao suporte.
