KULLANIM KILAVUZU ROS2 850CV Mirka

tr İşletim Talimatları 112-115

zh 操作说明 116-119

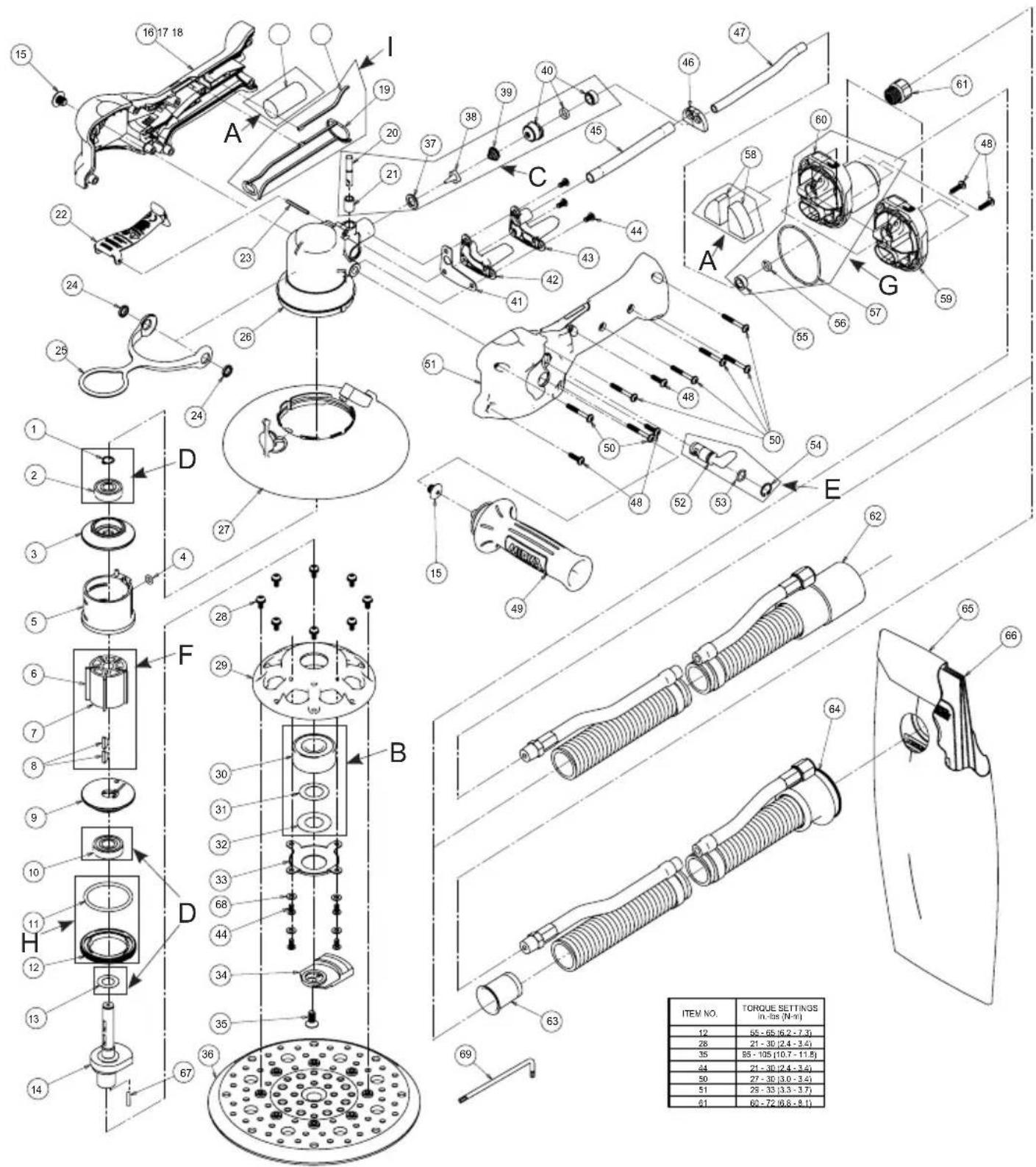

Parts Page

bu beyanın ilgili olduğu 200 mm (8 inç) 10.000 devir/dakika (rpm) İki Kollu Rastgele Orbital Zımparalama Makineleri (Bkz. belirli modele ilişkin “Ürün Konfigürasyonu/Teknik Özellikler” Tablosu) ürününün, aşağıda verilen standart(lar)a veya diğer normatif belge(ler) ile uyumlu olduğunu beyan ederiz: EN ISO 15744:2008. 91/368/EEC, 93/44/EEC ve 93/68/EEC Yönergeleri ve ek 2006/42/EC Yönergesi ile değiştirilen 89/392/EEC hükümlerine uyumludur.

Jeppo 13.06.2016

Tanzim yeri ve tarihi

Şirket

Stefan Sjöberg, CEO

Kullanıcı Talimatları

İçindekiler – Parçalar Sayfası, Parçalar Listesi, Zimparalama Makinesi Yedek Parça Kitleri, Lütfen Okuyun ve Uygulayın, Aletin Doğru Kullanımı, İş İstasyonları, Aleti Servise Alma, İşletim Talimatları, Ürün Konfigürasyonu/Teknik Özellikler Tabloları, Sorun Giderme Kılavuzu

Önemli

Bu aletin montaj, çalıştırma, servis veya onarım çalışmalarından önce, bu talimatları dikkatle okuyun. Bu talimatları emniyetli, ulaşılabilir bir yerde muhafaza edin.

C€

Üretici/Tedarikçi

KWH Mirka Ltd. 66850 Jeppo, Finlandiya Tel: [phone] Faks: [phone]

Gerekli Kişisel Koruyucu Donanım

Güvenlik Gözlükleri Soluma Maskeleri

Güvenlik Eldivenleri Kulak Koruyucu Ekipman

Önerilen Hava Yolu Boyutu - Minimum

10 mm 3/8 inç

Önerilen Maksimum Hortum Uzunluğu

8 metre 25 feet

Hava Basinci

Maksimum Çalışma Basıncı 6,2 bar 90 psig Önerilen Minimum Yok Yok

Lütfen Okuyun ve Uygulayın

1) Genel Endüstriyel Sağlık ve Güvenlik Yönetmelikleri, Kısım 1910, OSHA 2206, Kaynak: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Taşınabilir Havalı Aletler İçin Güvenlik Yasası, ANSI B186.1 Kaynak: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Yerel ve Ulusal Düzenlemeler.

Aletin Doğru Kullanımı

Bu zımpara makinesi metal, ahşap, taş, plastik, vb. her türlü malzemeyi, bu amaçla üretilen zımparayı kullanarak zımparalamak üzere tasarlanmıştır. Bu zımpara makinesini, üreticiye veya üreticinin yetkili satıcısına danışmadan, belirtilenler dışında herhangi bir amaçla kullanmayın. 10.000 d/d (devir/dakika) serbest hızdan daha düşük çalışma hızına sahip destekleme pedlerini kullanmayın.

İş İstasyonları

Alet, bir el aleti olarak kullanılmak üzere tasarlanmıştır. Aletin her zaman sabit bir zemin üzerinde ayakta durarak kullanılması önerilir. Operatör herhangi bir konumda durabilir, ancak bu tür bir kullanımdan önce, makineyi elleriyle sıkıca kavramış durumda ve ayakları sabit zeminde güvenli bir pozisyonda durmalı ve zımpara makinesinin bir tork reaksiyonu geliştirebileceğinin bilincinde olmalıdır. Bkz. “İşletim Talimatları” bölümü.

Aleti Servise Alma

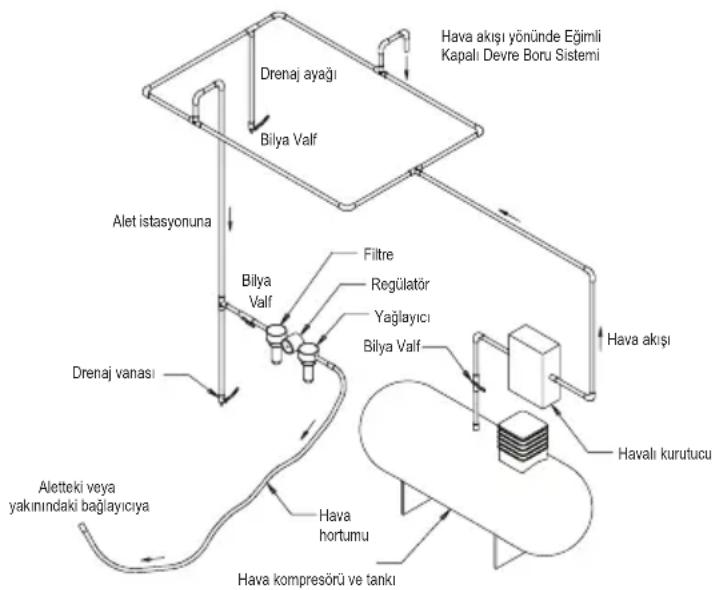

Alet, kol tam basılı durumda çalışırken, 6,2 bar (90 psig) değerinde ölçülen bir hava basıncını verecek, temiz bir yağlanmış hava beslemesi kullanın. Onaylanmış 10 mm (3/8 inç) x 8 m (25 ft) maksimum uzunlukta bir hava yolunun kullanılması önerilir. Aletin hava beslemesine Şekil 1'de gösterilen biçimde bağlanması önerilir.

Aleti hava yolu sistemine, ulaşılması ve çalıştırılması kolay hava kesme valfini dahil etmeden bağlamayın. Hava beslemesi yağlanmalıdır. Bir hava filtresi, regulatör ve yağlayıcının (FRL) Şekil 1'de gösterilen biçimde kullanılması, bu, alete doğru basınçta temiz, yağlanmış hava sağlayacağından, önemli tavsiye edilir. Bu ekipmanın ayrıntılarını tedarikçinizden edinebilirsiniz. Bu tür bir ekipman kullanılmıyorsa, alet manuel olarak yağlanmalıdır

Aleti manuel olarak yağlamak için, hava yolu bağlantısını kesin ve Fuji Kosan FK-20, Mobil ALMO 525 veya Shell TORCULA® 32 gibi uygun bir pnömatik motor yağından 2 ila 3 damlayı makinenin (giriş) hortum ucuna damlatın. Aleti hava beslemesine tekrar bağlayın ve havanın yağı sirküle etmesi için, birkaç saniye yavaşça çalıştırın. Alet sık kullanılıyorsa, her gün veya alet yavaşlamaya veya güç kaybetmeye başladığıda bağlayın. Aletteki hava basıncının, aletin çalışması sırasında 6,2 bar (90 psig) olması önerilir. Alet daha düşük basınçlarda da çalışabilir, ancak basınç asla 6,2 bar (90 psig) değerini aşmamalıdır.

İşletim Talimatları

1) Bu aleti kullanmadan önce tüm talimatları okuyun. Tüm operatörler, aletin kullanımı konusunda tam eğitimli ve bu güvenlik kurallarının farkında olmalıdır. Tüm servis ve onarım çalışmaları eğitimli personel tarafından yürütülmeli- dir.
2) Aletin hava beslemesi ile olan bağlantısının kesildiğinden emin olun. Uygun bir zımpara seçin ve destekleme pedine sabitleyin. Zımparayı, destekleme pedinin üzerinde dikkatle ortalayın.
3) Bu aleti kullanırken gerekli güvenlik donanımını mutlaka kullanın.

4) Zimparalama esnasında, aleti her zaman işin üzerine yerleştirin ve sonra çalıştırın. Aleti her zaman işin üzerinden kaldırdıktan sonra durdurun. Bu, zimparanın aşırı hızı nedeniyle işin üzerinde oyuk oluşmasını önleyecektir.

5) Zimpara makinesine giden hava beslemesini, zimpara veya destekleme pedini her takma, ayarlama veya sökme işlemi öncesinde çıkarın.

6) Ayaklarınızı ve/veya pozisyonunuzu her zaman sıkıca sabitleyin ve zımpara makinesinin oluşturabileceği tork reaksiyonuna karşı dikkatli olun.

7) Sadece doğru yedek parçaları kullanın.

8) Zımparalanacak malzemenin hareketini önlemek için her zaman sıkıca sabitlenmiş olmasını sağlayın.

9) Hortumu ve bağlantı parçalarını, aşınmaya karşı düzenli aralıklarla kontrol edin. Aleti hortumundan tutarak taşımayın; aletin, hava beslemesi bağlı durumda taşınırken çalışmaya başlamasını önlemek için her zaman dikkatli olun.

10) Toz, kolayca tutuşabilir. Vakumlu toz toplama torbası, her gün veya yarı dolu olduğunda veya 2,3 kg (5 lbs.) ağırlığına ulaştığında temizlenmeli veya yenisiyle değiştirilmelidir. Torbanın temizlenmesi veya yenilenmesi, optimum performans da sağlar.

11) Önerilen maksimum hava basıncını aşmayın. Güvenlik ekipmanlarını önerilen şekilde kullanın.

12) Aletin elektrik yalıtımı bulunmamaktadır. Elektrik akımı, doğal gaz boruları, su boruları, vb. ile temas etme olasılığının bulunduğu yerlerde kullanmayın. İşlem öncesinde operasyon alanını kontrol edin. Elektrik akımı, doğal gaz boruları, su boruları, vb. ile operasyon alanını kontrol edin.

13) Aletin hareketli parçalarının giysiler, kordonlar, saçlar, temizlik bezleri, vb. ile dolaşmamasına dikkat edin. Dolaştığı takdirde, vücudun işe ve makinenin hareketli parçalarına doğru çekilmesine ve son derece tehlikeli bir duruma neden olacaktır.

14) Kullanım sırasında ellerinizi dönen destekten uzak tutun.

15) Alet arızalı çalışıyor görünümündeyse, derhal kullanmayı sona erdirin ve servis ve onarım işlemlerini başlatın.

16) Kişi veya cisimleri zımpara veya desteğin verebileceği kayıplardan korumak için gerekli tedbirleri almadan, aletin serbest hızda çalışmasına izin vermeyin.

Ürün Konfigürasyonu/Teknik Özellikler: 10,000 rpm Rastgele Orbital Zımparalama Makinesi

Yörünge Vakum Tipi		Ped Ebadı mm (inç)	Model No.	Ürün Net Ağırlığı kg (pound)	Yükseklik mm (inç)	Uzunluk mm (inç)	Güç watt (Beygir Gücü - HP)	Hava Tüketimi LPM (scfm)	*Gürültü Seviyesi dBA	*Titreşim Seviyesi m/s2	*Belirsizlik Km/s2
5mm (3/16 inç)	Merkezi Vakum	200 (8)	Mirka® ROS2-850CV	1,56 (3,42)	126,6 (4,98) 352,2 (13,87)		343 (0,46)	651 (23) 77		4,87 0,98
5mm (3/16 inç)	Kendiliğinden Vakumlu	200 (8)	Mirka® ROS2-850DB	1,55 (3,41)	126,6 (4,98) 352,2 (13,87)		343 (0,46)	651 (23) 90	5,30 1,02
Gürültü testi, EN ISO 15744:2008 – Elektrikli olmayan şarjlı/pilli el aletleri – Gürültü ölçüm kodu – Mühendislik yöntemi (kademe 2) ve bir iş istasyonunda ve ses güç seviyesinden kaynaklanan diğer belirli pozisyonlarda emisyon ses basıncı seviyelerinin Akustik –makine ve ekipmanın yaydığı gürültü– Belirlenmesi EN ISO 11203:2009 uyarınca gerçekleştirilmiştir.Titreşim testi EN ISO 28927-3, Taşınabilir elektrikli el aletleri –Titreşim emisyonunu değerlendirme test yöntemi– uyarınca gerçekleştirilmiştir.Bölüm 3: Cilalama makineleri ve döner, orbital ve rastgele orbital zımparalama makineleri.

Teknik özellikler ön-ihbarsız değiştirilebilir.

*Tabloda belirtilen değerler, belirtilen kural ve standartlara uyumlu laboratuvar testlerinden alınmıştır ve risk değerlendirmesi için yeterli değildir. Belirli bir iş yerinde ölçülen değerler, beyan edilen değerlerden farklı olabilir. Fiili maruziyet değerleri ve risk miktarı veya bireyin yaşadığı hasar, duruma özeldir ve çevreleyen ortama, bireyin çalışma şekline, işlenen belirli malzemeye, iş istasyonunun tasarımına, maruziyet süresine ve kullanıcıının fiziksel koşullarına dayanır. KWH Mirka, Ltd., herhangi bir bağımsız risk değerlendirmesinde fiili maruziyet değerleri yerine beyan edilen değerleri kullanmanın doğurabileceği sonuçlardan sorumlu tutulamaz.

Mesleki sağlık ve güvenlik bilgilerine ilişkin ayrıntılı veriler, aşağıdaki web sitelerinde mevcuttur:

Sorun Giderme Kılavuzu

Belirti Olası Neden Çözüm
Düşük Güç ve/veya Düşük Serbest Hız	Yetersiz Hava Basıncı Alet serbest hızda çalışırken, ZımparalamaMakinesinin Girişindeki hava hattı basıncını kontrol edin. 6,2 Bar (90 psig/620 kPa) olmalıdır.
	Tıkalı Ses Emici(ler) Ses Emicinin çıkartılması için, bkz. “GövdeDemontajı” bölümü (58) Ses Emici, temiz, uygun bir temizlik solüsyonuyla tüm kirletici maddeler ve engeller giderilinceye dek geri yıkanabilir. Ses Emici tam olarak temizlenemiyorsa yenisiyle değiştirin. (Bkz. “Gövde Montajı” bölümü).
	Tıkalı Giriş Elegi Giriş Eleğini temiz, uygun bir temizleme solüsyonu ile temizleyin. Elek temizlenmiyorsa, yenisiyle değiştirin.
	Bir veya daha fazla sayıda Aşınmış veya Kırık Vana	Komple yeni bir vana setini monte edin (doğru işletim için tüm vanalar değiştirilmelidir). Tüm vanaları kaliteli bir pnömatik alet yağı ile kaplayın. Bkz. „Motor Demontajı” ve „Motor Montajı”.
	Motor Yuvasında, normal hava tüketiminden daha yüksek ve normal hızdan daha düşük değerlerle kendini gösteren dahili hava sızıntısı.	Gerekli Motor hizalamasını ve Kilit Halkası bağlantısını kontrol edin. Kilit Halkası olduğundaki hasarlı O-Halkasını kontrol edin. Motor Takımını Sökün ve Motor Takımını Tekrar Monte Edin. Bkz. „Motor Demontajı” ve „Motor Montajı”.
	Motor Parçaları Aşınmış Motoru revizyondan geçirin. Yetkili Mirka Servis Merkezi ile irtibat kurun.
	Aşınmış veya kırık Mil Rulmanları Aşınmış veya kırık Rulmanları yenileriyle değiştirin. Bkz. „Motor Demontajı” ve „Motor Montajı”.
Hız Kumandası ve/veya Subap Gövdesi yoluyla hava sızıntısı.	Kırlı, kırık veya)bükülmüş Vana Yayı, Vana veya Vana Yatağı.	Aşınmış veya hasarlı parçaları sökün, inceleyin ve yenileriyle değiştirin. Bkz. „Gövde Demontajı” ve „Gövde Montajı”.
Titreşim/Düzensiz Çalışma	Hatalı Ped Sadece makine için tasarlanmış Ped Ebatlarını ve Ağırlıklarını kullanın.
	Arayüz pedinin veya diğer materyalin eklenmesi	Sadece makine için tasarlanmış zımpara ve/ veya arayüzü kullanın. Zımparalama Pedinin yüzüne, Ped ve Zımparalama Makinesi ile birlikte kullanım için özel olarak tasarlanmamış herhangi bir şey eklemyein.
	Uygun olmayan şekilde yağlama veya yabancı kirlerin birikimi.	Zımparalama Makinesini demonte edin ve uygun bir temizleme solüsyonunda temizleyin. Zımparalama Makinesini monte edin. (Bkz. „Servis Kılavuzu”)
	Aşınmış veya kırık Arka veya Ön Motor Rulman(lar)	Aşınmış veya kırık rulmanları değiştirin. Bkz. „Motor Demontajı” ve „Motor Montajı”.
	Vakumlu makinelerde, düz bir yüzeyin üzerinde zımparalama yaparken kullanılan çok fazla vakum, pedin zımparalama yüzeyine yapışmasına neden olabilir.	DB makinelerde, ped ve kılıf arasındaki boşluğu artırmak için, ped miline ekstra pul(lar) ekleyin. CV makinelerde, vakumu vakum sistemi yoluyla azaltın ve/veya pede ekstra pul(lar) ekleyin.
