用户手册 PROS 650DB Mirka

根据我们的唯一责任声明，Mirka®产品（如下所列，特定型号请参见“技术数据”表）（与此声明相关）符合以下标准或其他规范性文件：EN ISO 12100:2010、EN ISO 11148-8:2011、EN ISO 15744:2008和EN ISO 28927-3:2009。符合指令2006/42/EC。

产品：Mirka®PROS 150 mm (6"), 125 mm (5")

			制造商/供应商
			Mirka Ltd
			66850 Jeppo, Finland
			电话 [phone]
Jeppo 21 年 08 月 12 日		Stefan Sjöberg, 首席执行官	传真 [phone]
发布地点和日期	公司		www.mirka.com

原始说明译文。我们保留不经事先通知而更改本手册的权利。

重要注意事项

在安装、操作、或维护该工具之前，请仔细阅读这些安全和操作说明。将这些说明保存在安全且方便取用的位置。请阅读并遵守国家及地方政府的相关规定

所需的人员安全设备

佩戴口罩佩戴安全手套佩戴

符号

符合欧盟相关标准

符合欧亚经济联盟符合性要求

符合塞尔维亚符合性要求

符合英国相关法规

警告：可能会导致死亡或重伤和/或财产损失的潜在危险情况。

注意：可能会导致轻伤或中等程度伤害和/或财产损失的潜在危险情况。

请阅读并遵守

• 一般工业安全与健康法规，Part 1910，OSHA 2206，提供方：Superintendent of Documents; Government Printing Office; Washington DC 20402
• 便携式气动工具安全条例，ANSI B186.1 提供方：American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018
• 州与地方法规

警告

· 在使用本工具时，必须按照制造商的说明和地方/国家标准来佩戴所需的个人安全防护设备。
· 不得在疲劳或服用毒品、酒精或药物的情况下使用电动工具。
- 阅读工作台面的材料安全数据表(MSDS)。
- 使用本工具之前需要除尘。合适的除尘装置能减少有害粉尘。
- 身体不得过度伸展。始终要保持合适的立足点和平衡。
· 不得穿着宽松的衣服或佩戴首饰。保持头发，衣服和手套远离移动的零件。
- 宽松的衣服、首饰或长发会被移动的零件挂住。
· 如果感到任何的手部/腕部不适，请停止工作并马上就医。
- 重复性的工作、运动和过度震动会导致手部、腕部和胳膊受伤。
。不得在爆炸性环境中使用本电动工具，如存在易燃液体、气体或粉尘的情况下。
- 本工具没有电气绝缘。在操作之前应检查工作区域是否带电以及是否有天然气管道等。

注意

。防止意外启动。
。在将工具连接到气源之前要取出垫扳手。
，请保持作业区域干净，照明充足。
。必须确保牢牢固定待砂磨的工件。
。在更换砂轮之前，必须要断开气源。

其他安全警告

· 在使用本工具之前请阅读所有说明。所有操作人员都必须接受有关本工具使用及安全的全面培训。
· 所有维护工作都必须由经过培训的人员执行。若要进行维修，请联系Marka授权服务中心！
- 必须穿戴所需的安全设备（参见警告）。
· 操作者必须站在稳固的位置上，依靠坚实的立足点，与结实的地板之间产生较大的抓地力。
- 必须确保牢牢固定待砂磨的工件。
- 定期检查车工具、支撑垫、软管和接头是否有磨损。
· 必须要注意确保工作安全；绝不要在连接气源的情况下搬运、存放工具或将其置于无人看管的情况下。
· 应每天清洗或更换真空装置集尘袋。粉尘可能会高度易燃。同时，清洗或更换集尘袋还可以确保最佳性能。
- 不超过6.2 bar (90 psi) 的最大建议气压。
- 注意夏避免使衣服、领带、头发、清洁抹布等与车工具的转动部件缠绕在一起。
- 使用期间双手需远寓旋转垫。
- 如果本工具有故障的迹象，请立即停止使用并安排检修和维修。
- 在更换砂轮之前，必须要断开气源。注意要正确连接砂轮并将其放在支撑垫的中间。

技术数据

PROS	525NV	550CV/NV	580CV/NV	625CV/NV	650CV/NV	680CV/NV
偏振	3.5mm	5 mm	8mm	25 mm	5mm	8 mm
真空类型	Non	Central	Central	Central	Central	Central
磨盘尺寸	0 1.25 mm	0 125 mm	0 125 mm	0 150 mm	0150 mm	0 150 mm
产品净重	0.89 kg	0.89 kg	0.91 kg	0.9 kg	0.93 kg	0.95 kg
高度	102 mm	10.2 mm	10.2 mm	10.2 mm	10.2 mm	102 mm
长	2.29 mm	22.9 mm	22.9 mm	22.9 mm	22.9 mm	2.29 mm
转速	1,1000 rpm	10,000 rpm	10,000 rpm	10,000rpm	10,000rpm	10,000rpm
噪声等级	CV	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
噪声等级	HV:75 dB(A)	HV:75 dB(A)	HV:77 dB(A)	HV:75 dB(A)	HV:76 dB(A)	HV:74 dB(A)
功率	270 W	270 W	270 W	270 W	270 W	270 W
耗气量	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
振动级*	2,8 m/s^2	2,4 m/s^2	3,8 m/s^2	2,3 m/s^2	3,2 m/s^2	3,4 m/s^2
振动排放不确定度	0,8 m/s^2	0,8 m/s^2	0,9 m/s^2	0,7 m/s^2	0,8 m/s^2	0,8 m/s^2
K*

偏摆	5 mm	8 mm	2,5 mm	5 mm	8 mm
					Self-generatedSelf-generatedSelf-generatedSe
磨盘尺寸	125 mm	125 mm	150 mm	150 mm	150 mm
产品净重	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
高度	102 mm	102 mm	102 mm	102 mm	102 mm
长	229 mm	229 mm	229 mm	229 mm	229 mm
转速	12,000 rpm	12,000 rpm	12,000 rpm	12,000 rpm	12,000 rpm
噪声等级	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
功率	200 W	200 W	200 W	200 W	200 W
耗气量	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
振动级*	2,8 m/s^2	3,5 m/s^2	2,3 m/s^2	3,0 m/s^2	2,5 m/s^2
振动排放不确定度	0,8 m/s^2	0,8 m/s^2	0,7 m/s^2	0,8 m/s^2	0,7 m/s^2
K *

噪音测试根据 EN ISO 15744:2008-“手持非电动工具－噪音测量法规－工程方法（2级）”执行。

振动测试根据 ISO 28927-3 -“手持便携式电动工具 - 振动排放评估适用的测试方法 - 第 3 部分：抛光机以及旋转、偏摆和随机偏摆砂磨机”执行。

规格如有变更，恕不另行通知。不同市场可用的型号范围可能有所不同。

* 表中所列值来自根据所述法规和标准进行的实验室测试，并不足以进行风险评估。在特定工作场所中测得的值可能比声明的值要大。实际接触值和个人受到的风险或伤害等级在每种情况下都不同，具体取决于周围的环境、个人工作的方式、加工的特定材料、工作站设计以及用户的接触时间和身体状况。对于使用声明值而不是实际接触值来对个人风险进行评估而导致的后果，Mirka Ltd将不承担任何责任。
* 无集尘袋和除尘软管。

更多职业健康和安全信息，请参见以下网站：

https://osha.europa.eu/en（欧洲）或http://www.osha.gov（美国）

正确使用工具

本砂磨机专为使用专用砂轮对所有类型的材料进行砂磨而设计，包括金属、木材、石材、塑料等。在没有咨询Mirka经销商的情况下，不得将本砂磨机用于指定用途以外的用途。仅使用Mirka支撑垫，配合制动密封实现最佳性能。绝不要在不使用间隔垫片的情况下安装支撑垫。其他支承垫片可能会降低性能并增加振动。

工作站

本工具可作为手持工具使用。始终建议站在牢固地面上时使用本工具。它可位于任何位置，但是在使用之前，操作员必须位于稳固的位置，有一个坚实的抓地力和立足点，并且要注意砂磨机会产生扭矩反作用。参见“操作说明”部分。

操作说明

拆开工具包装时，确保其保持原封、完整，并且运输途中没有造成损坏。绝不要使用损坏的工具。

要连接气源，请掀起盖板并连接气源，使用工具之前请关闭盖板。使用干净且经过润滑的气源，本工具在操纵杆完全压下的情况下运行时，在工具处测得的气压需达到6.2 bar (90 psig)。建议使用经过认可的 10mm(3 / 8^ )× 8m (25 ft)最大长度空气软管。应按照图1所示将工具连接到气源。

不要在没有采用易于触及和操作的空气切断阀的情况下将工具连接到压缩空气系统。强烈建议按照图1所示的方法来连接空气过滤器、调节器和润滑器(FRL)，这样才能向工具提供干净，经过润滑且具有正确压力的空气。有关这些设备的详细信息，请咨询您的供应商。如果没有使用这些设备，那么应手动润滑工具。

要手动润滑工具，请断开空气软管，在工具的空气接口中滴入2至3滴Wurth产品编号为089B0505的润滑油。重新将工具连接到气源上，然后缓慢运行工具几秒钟，让空气使油循环流动。如果工具使用频繁，请每天进行润滑。

在较长时间存总之前，或者工具速度变慢成功率降低时润滑工具。

建议在本工具运行时将工具的气压保持在6.2bar(90psig)。本工具可以在气压偏低的情况下运行，但是绝不能超过6.2 bar(90 psig)。

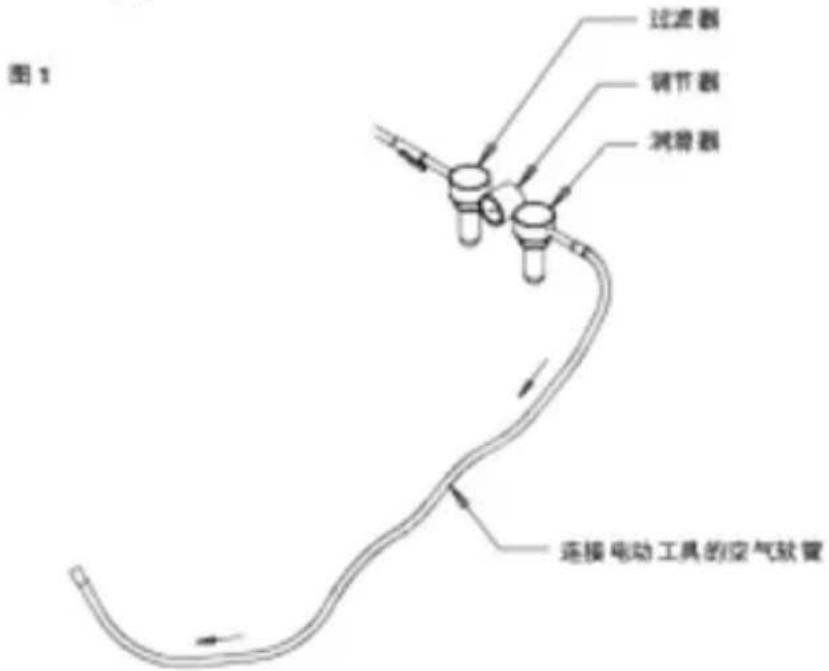

图1 过滤器 调节器 润滑器 连接电动工具的空气软管

维护

在维护之前必须断开气源！

仅使用Mika原装备件！

更换支撑垫

1. 将垫扳手插入支撑垫和制动密封之间，以固定主轴螺母。
2. 逆时针转动支撑垫以将其拆除。
3. 使用垫圈安装并固定新支撑垫。
   4 随出单扳手。

保护垫

Meka的保护垫可在使用网状产品使劲持续打磨时保护支承垫片以防磨损。具成本效益的保护垫被置于支承垫片和砂纸之间，应定期更换。保护垫可延长支承垫片的寿命。

1. 按照上述说明拆除支撑垫。
   2 将日制动密封拉出槽。
2. 将新制动密封安装到槽中。
   4 按照上述说明安装支撑垫。
   5 检查制动密封功能。改变主轴和支撑垫之间的能量数量，可以调节制动密封的效果。

更换消声器套件

PROS NV/CV

- 暗鬆蓋板。

• 拔除消声杯：用力将消声杯接到侧面，并在消声杯和六角螺母之间插入一把螺丝刀，拧螺丝刀以使消声杯脱离外壳。
  ·将断消声器重新安装到外壳上。

使用保护垫或接头砂磨时减少振动

使用保护垫或接头进行打磨时，振动水平可能会增加。您的Mirka工具有减少这种振动的功能。请遵循以下步骤使用该功能：

1. 断开电源电缆。
2. 拆除支撑垫。
   3 按照下表添加六角螺母和螺栓，拧紧至2Nm。

----XX-1580

----XX-1625

----XX-1650

----XX-X-3680

六角螺母螺栓

EDCBAEDCBA

--XXX--XXX255

--XXX--XXX258

--XXX--XXX262

--XXX--XXX265

----XXXXX468(

故障排除指南

		将速度控制装置调整至所需速度。速度控制装置检查气源(根据操作说明)。气压较低。
	排气塞未对齐(DB型号)。	检查排气塞上的四个标记,确保其中一个与排气塞下方的单个标记对齐。
	消声器堵住。	清洁或更换消声器。
	进气滤网堵住。	清洁或更换滤网。
		检查电机组件以及是否对齐。电机外壳内部空气检查电机组件上的进气口O型环是否对齐。
	叶片磨损或损坏。	安装一整套新叶片和转子(套件F)。
	外壳破裂或损坏。	联系Mirka授权服务中心。
	主轴轴承磨损或损坏。	更换磨损或损坏的轴承(套件A)。
速度控制装置出现空气泄漏。	阀簧、阀门或阀座受到污染、损坏或弯曲。	拆卸、检查并更换磨损或损坏的零件。
	空气阀门组装错误。	拆除进气口连接并重新组装空气阀(207),使阀杆(202)处于其顶部位置。
振动/难以操控。	支撑垫使用不当。	仅使用Mirka支撑垫125mm(5")、150mm(6")。
	添加了接头或其他材料。	仅使用针对本机设计的砂纸和/或中间软垫。
	支撑垫损坏。	更换垫。仅使用Mirka支撑垫125mm(5")、150mm(6")。
	电机轴承磨损或损坏。	更换磨损或损坏的轴承。
	平面上真空度过高会加剧振动。	降低除尘装置的真空度。
	电机速度过低。	通过流量调节器增加电机速度,最大6.2bar。

其他服务

必须由经过培训的人员进行维修。要保持工具保修有效并确保最佳的工具安全和性能，必须由 Mirka 授权服务中心进行维修。要寻找当地的 Mirka 授权服务中心，请联系 Mirka 客户服务、您的 Mirka 经销商或登录 www.mirka.com。
