GEBRUIKSAANWIJZING PROS 580NV Mirka

Gebruiksaanwijzing......152nl

no Bruksanvisning....160

Conformiteitsverklaring

Mirka Ltd, 66850 Jeppo, Finland

verklaart geheel onder eigen verantwoordelijkheid dat de Mirka® producten (hieronder vermeld en zie tabel "Technische gegevens" voor het specifieke model) waarop deze verklaring betrekking heeft, in overeenstemming zijn met de volgende normen of andere normatieve documenten: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009. Overeenkomstig de richtlijn 2006/42/EG.

Producten: Mirka* PROS 150 mm (6"), 125 mm (5")

Jeppo 12-08-21 Plaats en datumvan uitgifte

Fabrikant/Leverancier

Mirka Ltd 66850 Jeppo, Finland Tel. [phone] Fax [phone]

www.mirka.comStefan Sjöberg, CEOBedrijf

Vertaling van de oorspronkelijke gebruiksaanwijzing. Wij behouden ons het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in deze handleiding.

Belangrijk

Lees deze veiligheids- en gebruiksinstructies zorgvuldig door voordat u dit apparaat gaat installeren, gebruiken of onderhouden. Bewaar deze instructies op een veilige en makkelijk bereikbare plaats. Lees de landelijke en lokale regelgeving en leef deze na.

Vereiste persoonlijke veiligheidsuitrusting

Lees de handleiding

Draag een veiligheidsbril

Draag gehoorbescherming

Draag veiligheidshandschoen-

Draag een gezichtsmasker

Symbolen

	Voldoet aan de toepasselijke EU-normen
	Voldoet aan conformiteitseisen voor Europa en Azië
	Voldoet aan Servische conformiteitseisen
	Voldoet aan de toepasselijke VK-normen

Waarschuwing: Mogelijk gevaarlijke situatie die kan leiden tot overlijden of ernstig letsel en/of materiële schade.

Let op: Mogelijk gevaarlijke situatie die kan leiden tot licht of matig letsel en/of materiële schade.

De volgende documenten moeten worden gelezen en nageleefd:

- General Industry Safety & Health Regulations, part 1910, OSHA 2206, verkrijgbaar bij: Superintendent of Documents; Government Printing Office; Washington DC 20402

- Safety Code for Portable Air Tools, ANSI B186.1, verkrijgbaar bij: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018

- Landelijke en lokale regelgeving.

WAARSCHUWING

- Draag bij het gebruik van dit apparaat altijd de vereiste persoonlijke beschermingsmiddelen volgens de instructies van de fabrikant en de lokale/landelijke normen.

- Gebruik geen elektrisch aangedreven gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.

- Lees het veiligheidsinformatieblad (Materials Safety Data Sheet (MSDS) voor het te bewerken oppervlak.

- Gebruik het apparaat mét stofafzuiging. Met een geschikte stofafzuiging zorgt u voor vermindering van gevaarlijk stof.

- Reik niet te ver buiten uw macht. Zorg altijd voor een stevige ondergrond en een goede balans.

- Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen.

- Loszittende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

- Als u last krijgt van uw hand of pols, moet u stoppen met werken en een arts raadplegen.

- Hand-, pols- en armletsel kan het gevolg zijn van repeterende werkzaamheden en bewegingen en overmatige blootstelling aan trillingen.

- Werk nooit met elektrisch aangedreven gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof.

- Het gereedschap is niet elektrisch geïsoleerd. Controleer voordat u aan de slag gaat de werkomgeving op elektriciteitskabels en gasleidingen.

LET OP

• Voorkom onbedoeld starten.

- Verwijder de moersleutel voor de schijf voordat u het apparaat aansluit op de luchttoevoer.

- Zorg ervoor dat uw werkgebied steeds schoon en goed verlicht is.

- Zorg er altijd voor dat het te schuren voorwerp stevig is vastgezet.

- Ontkoppel altijd de luchttoevoer voordat u het schuurmateriaal vervangt.

Aanvullende veiligheidswaarschuwingen

- Lees alle instructies door voordat u dit apparaat gebruikt. Alle gebruikers moeten volledig getraind zijn in het gebruik van en de veiligheid rondom dit apparaat.

- Alle onderhoudswerkzaamheden moeten worden uitgevoerd door getraind personeel. Voor service kunt u contact opnemen met een erkend Mirka Service Center!

- Draag altijd de vereiste veiligheidsuitrusting (zie waarschuwingen).

- De gebruiker moet in een veilige houding staan, het apparaat stevig vasthouden en stabiel staan op een stevige ondergrond.

• Zorg er altijd voor dat het te schuren voorwerp stevig is vastgezet.

- Controleer het apparaat, de steunschijf, de slang en alle bevestigingen regelmatig op slijtage.

- Zorg altijd voor veilige werkomstandigheden; het apparaat mag nooit met de luchttoevoer aangesloten worden gedragen, worden opgeborgen of zonder toezicht worden achtergelaten.

- De stofzuigerzak moet dagelijks worden geleegd of vervangen. Stof kan uiterst brandbaar zijn. Het legen en vervangen van de zak resulteert bovendien in optimale prestaties.

- Overschrijd nooit de aanbevolen maximale luchtdruk van 6,2 bar (90 psig).

- Zorg ervoor dat de bewegende delen van het apparaat niet verstrikt raken in kleding, dassen, haar, reinigingsdoeken enz.

• Houd tijdens het gebruik de handen op een veilige afstand van de draaiende schiif.

- Bij een schijnbare storing aan het apparaat stopt u onmiddellijk met het gebruik en maakt u een afspraak voor onderhoud en reparatie.

- Ontkoppel altijd de luchttoevoer voordat u het schuurmateriaal vervangt. Ga zorgvuldig te werk en plaats het schuurmateriaal midden op de steunschijf.

Technische gegevens

						680CV/NV650CV
Schuuruitslag	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm
teem						CentralCentralCentralCentralNonT:
Schijfgrootte	∅ 125 mm	∅ 125 mm	∅ 125 mm	∅ 150 mm	∅ 150 mm	∅ 150 mm
Nettogewicht pro-duct	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Hoogte	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Lengte	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Snelheid	12.000 TPM	12.000 TPM	12.000 TPM	12.000 TPM	12.000 TPM	12.000 TPM
Geluidsniveau	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Geluidsniveau	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Vermogen	270 W	270 W	270 W	270 W	270 W	270 W
Luchtverbruik	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Trillingsniveau *	2,8 m/s^2	2,4 m/s^2	3,8 m/s^2	2,3 m/s^2	3,2 m/s^2	3,4 m/s^2
Onzekerheidsfac-tor trillingsemissie K *	0,8 m/s^2	0,8 m/s^2	0,9 m/s^2	0,7 m/s^2	0,8 m/s^2	0,8 m/s^2

PROS	550DB	580DB	625DB	650DB	680DB
Schuuruitslag	5 mm	8 mm	2,5 mm	5 mm	8 mm
Type afzuigsysteem	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Schijfgrootte	∅ 125 mm	∅ 125 mm	∅ 150 mm	∅ 150 mm	∅ 150 mm
Nettogewicht product	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Hoogte	102 mm	102 mm	102 mm	102 mm	102 mm
Lengte	229 mm	229 mm	229 mm	229 mm	229 mm
Snelheid	12.000 TPM	12.000 TPM	12.000 TPM	12.000 TPM	12.000 TPM
Geluidsniveau	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Vermogen	200 W	200 W	200 W	200 W	200 W
Luchtverbruik	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Trillingsniveau *	2,8 m/s2	3,5 m/s2	2,3 m/s2	3,0 m/s2	2,5 m/s2
Onzekerheidsfactor trillingsemissie K *	0,8 m/s2	0,8 m/s2	0,7 m/s2	0,8 m/s2	0,7 m/s2

De geluidstest is uitgevoerd conform EN ISO 15744:2008 – Niet-elektrisch aangedreven handgereedschap – Geluidmeetmethode – Praktijkmethode (klasse 2).

De trillingstest is uitgevoerd conform ISO 28927-3 – Draagbare handgereedschappen – Beproevingsmethoden voor de evaluatie van de trillingsemissie – Deel 3: Polijst- en roterende machines, excentrische of pendelende beweging.

Specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd. Modellen kunnen per markt variëren.

* De waarden in deze tabel zijn bepaald op grond van laboratoriumtests overeenkomstig de vermelde voorschriften en normen en zijn niet toereikend voor een risicobeoordeling. Waarden die worden opgemeten in een echte werk- omgeving kunnen hoger liggen dan de weergegeven waarden. De daadwerkelijke blootstellingswaarden en de mate van risico of gevaar waaraan iemand blootstaat, verschillen per situatie en zijn afhankelijk van de omgeving, de manier waarop de betreffende persoon de apparatuur bedient, het specifieke materiaal dat wordt bewerkt, de opzet van de werkplek en de blootstellingsduur en de lichamelijke conditie van de gebruiker. Mirka aanvaardt geen enkele aansprakelijkheid voor de gevolgen van het gebruik van de vermelde waarden in plaats van de daadwerkelijke blootstellingswaarden voor een risicobeoordeling.
* Zonder stofzak en stofslang.

Ga voor meer informatie over gezondheid en veiligheid op het werk naar de volgende websites:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Correct gebruik van het apparaat

Deze schuurmachine is ontworpen voor het schuren van alle soorten materialen, d.w.z. metaal, hout, steen, kunststof enz. in combinatie met schuurproducten die daarvoor bedoeld zijn. Gebruik deze schuurmachine niet voor enig ander doel dan aangegeven zonder eerst uw Mirka-dealer te raadplegen. Gebruik uitsluitend Mirka-steunschijven die zijn ontwikkeld voor optimale prestaties in combinatie met de remafdichting. Plaats nooit een steunschijf zonder een afstandsring. Bij andere steunschijven kunnen de prestaties afnemen en zal de trilling toenemen.

Werkplaats

Het apparaat is bedoeld als handgereedschap. Aanbevolen wordt om het apparaat altijd te bedienen terwijl u op een stevige ondergrond staat. Het apparaat kan in elke positie gebruikt worden. De gebruiker moet daarvóór echter in een veilige positie gaan staan, het apparaat stevig vasthouden en goed letten op het tegendraaimoment dat de schuurmachine kan genereren. Zie de paragraaf "Gebruiksaanwijzing".

Gebruiksaanwijzing

Controleer bij het uitpakken van het apparaat of het intact en volledig is en of het tijdens het transport niet is beschadigd. Gebruik nooit een beschadigd apparaat.

Voor het bevestigen van de luchttoevoer brengt u de afdekking omhoog en sluit u de luchttoevoer aan. Sluit de afdekking voordat u het apparaat gebruikt. Gebruik een schone en gesmeerde luchttoevoer die bij het apparaat een afgemeten luchtdruk geeft van 6,2 bar (90 psig) wanneer het apparaat in bedrijf is met de hendel volledig ingedrukt. Aanbevolen wordt om gebruik te maken van een goedgekeurde luchtslang van 10 mm (3/8 in) x 8 m (25 ft) maximale lengte. Het apparaat moet worden aangesloten op de luchttoevoer zoals aangegeven in Figuur 1.

Sluit het apparaat niet aan op het persluchtsysteem zonder dat er een makkelijk bereikbare en bedienbare luchtafsluitklep is ingebouwd. Wij raden met klem aan om een luchtfilter, regelaar en smeerinrichting (filter, regulator and lubricator of FRL) te gebruiken zoals aangegeven in Figuur 1 om het apparaat te voorzien van schone, gesmeerde lucht op de juiste druk. Voor nadere details over dergelijke apparatuur kunt u contact opnemen met uw leverancier. Als dergelijke apparatuur niet wordt gebruikt, moet het apparaat handmatig worden gesmeerd.

Maak om het apparaat handmatig te smeren de luchtslang los en breng 2 tot 3 druppels Wurth-olie, art.nr. 08930505, aan in de luchtaansluiting van het apparaat. Sluit het apparaat weer aan op de luchttoevoer en laat het apparaat enkele seconden langzaam draaien om de olie door de lucht te laten circuleren. Smeer het apparaat dagelijks als het vaak wordt gebruikt.

Smeer het apparaat voordat het gedurende langere tijd wordt opgeslagen of als het langzamer begint te draaien of vermogen verliest.

Aanbevolen wordt om een luchtdruk van 6,2 bar (90 psig) aan te houden als het apparaat draait. Het apparaat werkt ook bij een lagere druk, maar nooit bij een druk die hoger ligt dan 6,2 bar (90 psig).

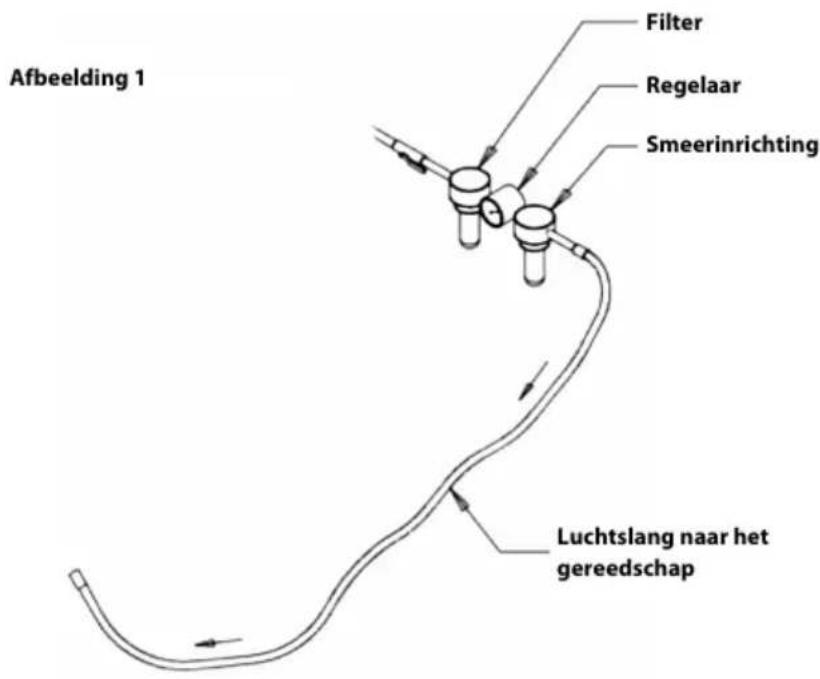

Afbeelding 1 Filter Regelaar Smeerinrichting Luchtslang naar het gereedschap

Onderhoud

Neem voorafgaand aan onderhoud altijd de luchttoevoer los! Gebruik alleen originele Mirka reserveonderdelen!

Steunschijf vervangen

1. Breng de moersleutel voor de schijf in tussen de steunschijf en de remafdichting om de spindelmoer vast te houden.
2. Draai de steunschijf linksom om deze te verwijderen.
3. Breng de nieuwe steunschijf aan en zet deze met sluitringen vast.
4. Verwijder de moersleutel voor de schijf.

Beschermpad

De beschermpads van Mirka zijn ontwikkeld om de steunschijf te beschermen tegen slijtage bij het agressief en doorlopend schuren met netproducten. Deze kosteneffectieve beschermpads worden tussen de steunschijf en de schuurschijf aangebracht en moeten regelmatig worden vervangen. De beschermpads zorgen ervoor dat de steunschijf langer meegaat.

Remafdichting vervangen

1. Verwijder de steunschijf volgens de beschrijving hierboven.
2. Trek de oude remafdichting uit zijn groef.

3. Breng de nieuwe remafdichting aan in de groef.

4. Breng de steunschijf aan volgens de beschrijving hierboven.

5. Controleer de werking van de remafdichting. U kunt het effect van de remafdichting aanpassen door het aantal sluitringen tussen de spindel en de steunschijf te veranderen.

Geluidemperkit vervangen

PROS NV/CV

• Breng de afdekking omhoog.
• Verwijder de geluiddemperbeker door deze stevig naar de zijkant te drukken. Plaats een schroevendraaier tussen de beker en de zeskantmoer en draai de schroevendraaier om de beker los te maken van de behuizing.
• Bevestig de nieuwe geluiddemper aan de behuizing.

Minder trilling tijdens het schuren met beschermpad of interface

Schuren met een beschermpad of interface kan extra trillingen veroorzaken. Uw Mirka-apparaat heeft echter een functie waarmee u deze trillingen kunt beperken. Volg onderstaande stappen om deze functie te gebruiken:

1. Koppel de stroomkabel los.
2. Verwijder de steunschijf.
3. Voeg zeskantmoeren toe volgens de onderstaande tabel. Aanhalen tot 2 Nm.

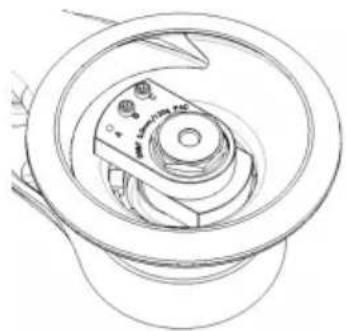

1. Machineconfiguratie bij levering.

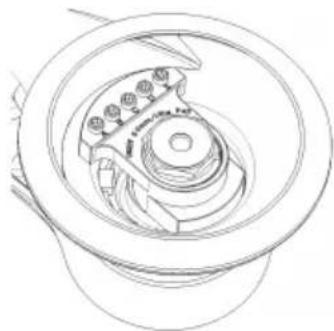

1. Machineconfiguratie voor gebruik in combinatiemetbeschermpad of interface.

1. Machineconfiguratie bij levering.

1. Machineconfiguratie voor gebruik in combinatiemetbeschermpad of interface.

Model	Opet bij leveringAfbeel-
	ding
						ZeskantmoerSchroef
									EDCBAEDCBA
									----XX-1550
									----XX-1580
									----XX-1625
Model	Opzet bij leveringAfbeel-
	ding
									----XX-1650
									----XX-X-3680
Model	Opzet voor beschermpad/interfaceAfbeel-
	ding
						ZeskantmoerSchroef
									EDCBAEDCBA
									--XXX--XXX255
									--XXX--XXX258
									--XXX--XXX262
									--XXX--XXX265
									----XXXX4680

Problemen oplossen

		OplossingMogelijke oorzaakProble
Laag vermogen en/of laag onbelast toerental.	Snelheidsregeling ingesteld op laag toerental.	Stel de snelheidsregeling in op het gewenste toerental.
	Lage luchtdruk.	Controleer de luchttoevoer(inovereenstemming met de gebruiksaanwijzing).
	Uitlaatplug niet goed afgesteld (model DB).	Controleer of een van deviermarkeringen op de uitlaatplug in lijn ligt met de ene markering onder de uitlaatplug.
	Verstopte geluiddemper.	Reinig of vervang de geluiddemper.
	Verstopte luchtinlaatbescherming.	Reinig of vervang de bescherming.
	Inwendige luchtlekkage in de motor-behuizing.	Controleer de motorunit en de uitlijning van de motor. Controleer of de O-ringvande luchtinlaat correct is aangebracht op de motorunit.
	Versleten of kapotte bladen.	Installeer een volledige set bestaande uit nieuwe bladen en rotor (Kit F).
	Behuizing gebarsten of beschadigd.	Neem contact op met een erkend Mirka Service Center.
	Versleten of kapot spindellager.	Vervang het versleten ofkapotte lager (Kit A).
Luchtlekkage bij de snelheidsregeling.	Vuile, kapotte of verbogen klepveer, klep of klepzitting.	Demonteer, controleer en vervang de versleten of beschadigde onderdelen.
	Luchtklep onjuist gemonteerd.	Verwijder de luchtinlaataansluiting en monteer de luchtklep (207) opnieuw met de klepsteel (202) in de bovenste stand.
Trilling / ongelijkmatige werking.	Onjuiste steunschijf.	Gebruik uitsluitend Mirka-steunschijf 125 mm (5"), 150 mm (6").
	Toevoeging van interface of ander materiaal.	Gebruik alleen voor deze machine ontworpen schuurmaterialen en/of interfaces.
	Beschadigde steunschijf.	Vervang de schijf. Gebruik uitsluitend Mirka-steunschijf 125mm (5"), 150mm (6").
	Versleten of kapot(te) motorlager(s).	Vervang de versleten of kapotte lagers.
	Als het vacuum op een vlakke ondergrond te sterk wordt, kan de trilling toenemen.	Verlaag het vacuum van uw stofafzui-ging.
	Laag motortoerental.	Verhoog het motortoerental met de luchtstroomregelaar, max. 6,2 bar.

Overig onderhoud

Onderhoudsbeurten moeten altijd worden uitgevoerd door getraind personeel. Om ervoor te zorgen dat de garantie op het gereedschap geldig blijft en dat het gereedschap veilig en correct functioneert, moet het onderhoud worden uitgevoerd door een erkend Mirka Service Center. Neem voor uw dichtstbijzijnde erkende Mirka Service Center contact op met de Mirka klantenservice of uw Mirka dealer of ga naar www.mirka.com.
