KÄYTTÖOHJE OS 353CV 81 Mirka

fi Käyttöohjeet 46-49

Vaatimustenmukaisuusvakuutus

Mirka Ltd.

FIN-66850 Jepua

Vakuutamme omalla vastuullamme, että tuotteet 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) 10.000 k/min Epäkeskohiomakoneet (ks. mallikohtainen taulukko "Tuotteen kokoonpano/Tekniset tiedot"), joita tämä vakuutus koskee, täyttävät seuraavien standardien tai muiden määräysten vaatimukset: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 direktiivien 2006/42/EY.

Jeppo 04.06.2020

MIRKA

Paikka ja aika Yritys Stefan Sjöberg, toimitusjohtaja

Käyttöohjeet

Sisältö – Lue ja noudata, Koneen oikea käyttö, Työasennot, Koneen käyttöönotto, Käyttöohjeet, Tuotteen kokoonpano/Tekniset tiedot, Koneen osat, Ösaluettelo, Hiomakoneen varaosasarjat, Vianetsintäohjeet

Tärkeää

Lue nämä ohjeet huolellisesti ennen tämän koneen asennusta, käyttöä, huoltoa tai korjausta. Säilytä nämä ohjeet hyvin saata- villa turvallisessa paikassa.

C€

Valmistaja/Toimittaja

Mirka Ltd.

FIN-66850 Jepua

Puh: 020-760 2111

Vaadittavat henkilönsuojaimet

Suojalasit Hengityksensuojain

Suojakäsineet Kuulonsuojaimet

VAROITUS

Käytä aina valmistajan ohjeiden ja paikallisten/kansallisten standardien mukaisia henkilönsuojaimia tätä konetta käyttäessäsi.

- Älä koskaan käytä konetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena.

- Lue työstettävän materiaalin käyttöturvallisuustiedote.

- Käytä konetta pölynpoistolaitteen kanssa. Yhteensopiva pölynpoistoyksikkö pienentää pölystä aiheutuvaa vaaraa.

- Älä kurottele. Seiso aina tukevassa ja tasapainoisessa asennossa.

- Älä pidä löysiä vaatteita tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi etäällä koneen liikkuvista osista.

Löysät vaatteet, korut tai pitkät hiukset voivat takertua koneen liikkuviin osiin.

- Jos käsi tai ranne tuntuu kivuliaalta, lopeta työskentely ja hakeudu lääkärin hoitoon.

Monotoninen työ, samanlaisina toistuvat liikkeet ja ylimääräinen tärinä voivat aiheuttaa käden, ranteen ja käsivarren vammoja.

- Älä käytä koneita räjähdysherkissä ympäristöissä, esimerkiksi tiloissa, joissa on syttyviä nesteitä, kaasuja tai pölyä.

- Kone ei ole sähköeristetty. Tarkasta ennen käyttöä, ettei työalueella ole jännitteellisiä esineitä, kaasuputkia jne.

HUOMIO

• Estä tahaton käynnistys.
• Poista talla-avain ennen koneen liittämistä paineilmasyöttöön.
• Pidä työalue puhtaana ja hyvin valaistuna.
• Varmista, että hiottava työkappale on kiinnitetty kunnolla.
• Irrota kone aina paineilmasyötöstä ennen hiomapyörön vaihtoa.

Muut turvallisuusvaroitukset

• Lue kaikki ohjeet ennen tämän koneen käyttöä. Kaikkien tätä konetta käyttävien on osattava käyttää sitä oikein ja turvallisesti.
• Kaikki huolto- ja korjaustyöt on annettava koulutetun henkilöstön tehtäväksi. Jos kone tarvitsee huoltoa, ota yhteys valtuutettuun Mirka-huoltoliikkeeseen!
• Käytä aina vaadittavia henkilönsuojaimia (ks. varoitukset).
• Käyttäjän on aina seisottava tukevassa asennossa lujalla alustalla ja pidettävä koneesta kiinni varmalla otteella.
• Varmista, että hiottava työkappale on kiinnitetty kunnolla.
• Tarkasta kone, alustalla, letku ja liitännät säännöllisesti kulumisen varalta.
• Huolehdi aina työturvallisuudesta; älä kuljeta, säilytä tai jätä konetta ilman valvontaa paineilmasyöttö liitettynä.
• Pölypussi on tyhjennettävä tai vaihdettava päivittäin. Pöly voi olla erittäin helposti syttyvää.
  Pölypussin tyhjennys tai vaihto varmistaa myös, että kone toimii optimaalisesti.
• Älä ylitä suositeltua suurinta ilmanpainetta 6,2 bar (90 psig).
• Huolehdi, etteivät vaatteet, solmiot, hiukset, puhdistusliinat jne. pääse tarttumaan koneen liikkuviin osiin.
• Pidä kädet etäällä pyörivästä alustallasta käytön aikana.
• Jos koneessa ilmenee toimintahäiriö, lopeta välittömästi sen käyttö ja toimita se huollettavaksi ja korjattavaksi.
• Irrota kone aina paineilmasyötöstä ennen hiomapyörön vaihtoa. Kiinnitä ja keskitä hiomapyörö huolellisesti alustallalle.

Lue ja noudata

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206. Tilausosoite: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B186.1. Tilausosoite: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Kansalliset ja paikalliset määräykset.

Koneen oikea käyttö

Tämä hiomakone on suunniteltu kaikentyyppisen materiaalin, kuten metallin, puun, kiven, muovin jne. hiomiseen kyseiseen tarkoitukseen suunniteltua hiomapyöröa käyttäen. Älä käytä tätä hiomakonetta mihinkään muuhun kuin edellä määriteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuuttaman edustajan kanssa. Älä käytä alustalloja, joiden työstönopeus on alle 10.000 k/min.

Työasennot

Hiomakone on tarkoitettu kädessä pidettäväksi työkaluksi. Konetta käytettäessä on aina suositeltavaa seisoa tukevalla alustalla. Kone voi käytettäessä olla missä asennossa tahansa edellyttäen, että käyttäjä seisoo tukevassa, tasapainoisessa asennossa, pitää koneesta varmalla otteella ja on tietoinen siitä, että kone voi kehittää yllättäviä ja voimakkaita vääntöliikkeitä (reaktiivinen vääntömomentti). Katso kohta "Käyttöohjeet".

Koneen käyttöönotto

Käytä puhdasta, voideltua paineilmaa, jolla saadaan koneeseen mitattu 6,2 barin (90 psig) ilmanpaine koneen käydessä käynnistysvipu täysin alas painettuna. Suosittelemme käytettäväksi paineilmaletkua, jonka halkaisija on 10 mm (3/8") ja pituus enintään 8 m (25 jalkaa). Kone on suositeltavaa kytkeä paineilmalaitteeseen kuvan 1 mukaisesti.

Älä kytke konetta paineilmajärjestelmään ilman helppokäyttöistä hyvin käsillä olevaa sulkuventtiiliä. Konetta on käytettävä voidellulla paineilmalla. Erittäin suositeltavaa on käyttää suodatin/säädin/voiteluyksikköä (FRL) kuvan 1 osoittamalla tavalla niin, että koneeseen saadaan puhdasta, voideltua paineilmaa oikealla paineella. Yksityiskohtaista tietoa suositeltavista yksiköistä saat jälleenmyyjiltämme. Jos voiteluyksikköä ei käytetä, kone on voideltava käsin.

Voidellaksesi koneen käsin irrota paineilmaletku ja tipauta letkun päähän (tuloliitäntään) 2-3 tippaa koneeseen sopivaa paineilma-moottorin voiteluöljyä, esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32. Kytke kone uudelleen paineilmasyöttöön ja käytä sitä pienillä kierroksilla muutaman sekunnin ajan öljyn kierrättämiseksi. Jos konetta käytetään usein, toista voitelu päivittäin tai voitele kone, jos se alkaa käydä hitaammin tai menettää tehoaan.

Suositeltava ilmanpaine konetta käytettäessä on 6,2 baria (90 psig). Konetta voidaan käyttää pienemmälläkin paineella, mutta ei koskaan yli 6,2 barilla (90 psig).

Käyttöohjeet

1) Lue kaikki ohjeet ennen koneen käyttöä. Kaikkien konetta käyttävien on osattava käyttää konetta ja tunnettava nämä turvamääräykset. Kaikki huolto- ja korjaustyöt on annettava koulutetun henkilöstön tehtäväksi.
2) Varmista, että kone on kytketty irti paineilmasyötöstä. Valitse sopiva hiomapyörö ja kiinnitä se pitävästi alustallaan. Keskitä hiomapyörö huolellisesti alustallalle.
3) Käytä aina vaadittuja turvavarusteita käyttäessäsi tätä konetta.
4) Aseta kone aina hiottavan pinnan päälle ennen käynnistämistä. Nosta kone aina pois hiottavalta pinnalta ennen pysäyttämistä. Tämä estää syvien urien muodostumisen hiottavaan pintaan hiomapyörön suuren nopeuden vuoksi.

5) Irrota paineilmaletku hiomakoneesta aina ennen hiomapyörön tai alustallan kiinnitystä, säätämistä tai irrotusta.

6) Seiso aina tukevassa asennossa konetta käytäessäsi ja varaudu voimakkaisiin vääntöliikkeisiin, joita kone voi kehittää.

7) Käytä vain oikeita varaosia.

8) Varmista aina, että hiottava materiaali on kiinnitetty kunnolla paikoilleen niin, että se ei pääse liikkumaan työstettäessä.

9) Tarkasta säännöllisesti ilmaletkun ja liitinten mahdolliset kulumiset. Älä kanna konetta letkusta. Varmista aina, ettei kone pääse käynnistymään, kun kannat sitä paineilmasyöttö kytkettynä.

10) Pöly voi olla erittäin helposti syttyvää. Pölypussi on tyhjennettävä ja puhdistettava tai vaihdettava päivittäin. Pölypussin tyhjennys tai vaihto varmistaa myös, että kone toimii optimaalisesti.

11) Älä ylitä suositeltua enimmäisilmanpainetta. Käytä turvavarusteita suositusten mukaisesti.

12) Kone ei ole sähköeristetty. Älä siis käytä sitä paikoissa, missä on mahdollisuus joutua kosketuksiin sähkövirran, kaasuputkien, vesiputkien jne. kanssa. Tarkista työalue ennen työn aloittamista.

13) Pidä vaatteet, solmiot, hiukset, puhdistusrievut jne. loitolla koneen liikkuvista osista. Koneeseen tarttuessaan ne vetävät käyttäjää kohti työstettävää kohdetta ja koneen liikkuvia osia, mikä voi olla hyvin vaarallista.

14) Pidä kädet etäällä pyörivästä tallasta käytön aikana.

15) Jos koneessa ilmenee toimintahäiriö, poista kone välittömästi käytöstä ja toimita se huollettavaksi ja korjattavaksi.

16) Ole varovainen käyttäessä konetta tyhjäkäynnillä estääksesi henkilö- tai esinevahingot, jos hiomapyörö tai alustalla irtoaa koneesta.

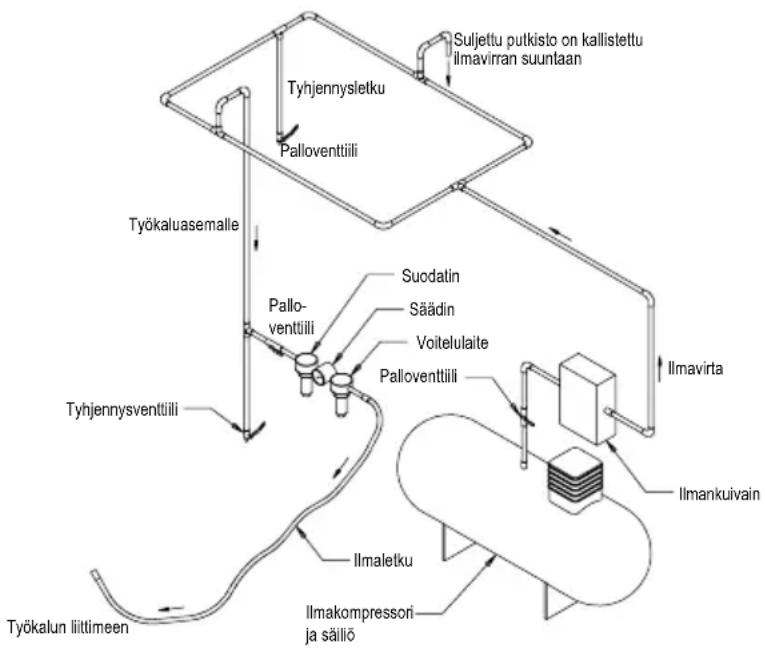


Tekniset tiedot

Mirka® OS 343CV 343DB 343NV	353CV 353DB 383CV	383DB
Suositeltu paineilmajohdon koko -vähintään	10 mm 3/8 in
Suositeltu letkun enimmäispituus 8 meters 25 feet
Ilmanpaine - Enimmäistyöpaine 6.2 bar 90 psig
Ilmanpaine - Suositeltu vähim-mäistyöpaine	Ei saatavissa

Tuotteen kokoonpano/Tekniset tiedot: 10.000 k/min epäkeskohiomakone

Tuotteen kokoonpano ja tekniset tiedot: 10.000 k/min 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.)EpäkeskohiomakoneHuom: Kaikki imuriliitännällä varustetut koneet käyttävät ∅ 28 mm (1") vakioletkunliittimiä. Saatavissa myös ∅ 19 mm (3/4").
Epäkesko-liike	Pölyn-poisto	Alustallan koko mm (")	Mallinumero	Tuotteen nettopaino kg (paunaa)	Korkeus mm (")	Pituus mm (")	Teho W (HV)	Ilmankulutus LPM (scfm)	*Äänitaso dBA	*Tärinätaso m/s ^2	*Epävarmuus K m/s ^2
3 mm (1/8")	Keskus-imuri-liitäntä	70 x 198 (3 x 8)	OS383CV	0.96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24)	453 (16) 75 3.3	0.83
	Suojattu keskitetty imurili-itäntä	70 x 198 (3 x 8)	OS383DB	0.97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24)	453 (16) 85 2.8	0.77
3 mm (1/8")	Pölynpois-tojärjes-telmä	75 x 100 (3 x 4)	OS343CV	0,72 (1,58)	83,5 (3,29)	202,4 (8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	Pölypussi	75 x 100 (3 x 4 )	OS343DB	0,72 (1,58)	83,5 (3,29)	208,9 (8,2)	179 (0,24)	453 (16) 80,5	2,02 0,70
	Ei pölyn-poistoa	75 x 100 (3 x 4 )	OS343NV	0,70 (1,55)	83,5 (3,29)	139,3 (5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
3 mm (1/8")	Keskus-imuri-liitäntä	81 x 133 (3 x 5)	OS353CV	0,85 (1,9)	95 (3,7)	217 (8,5)	179 (0,24)	453 (16) 76,5	3,230,81
	Suojattu keskitetty imuri-liitäntä	81 x 133 (3 x 5)	OS353DB	0,85 (1,9)	95 (3,7)	224 (8,8)	179 (0,24)	453 (16) 84,0	2,30 0,72
Äänitasokoe on suoritettu EN ISO 15744:2008:n mukaisesti – Ei-sähkökäyttöiset käsikoneet – Melunmittausmenetelmä – Tekninen menetelmä (tarkkuusluokka 2) ja EN ISO 11203:2009 Akustiikka – Koneiden ja laitteiden melupäästö – Emissioäänenpainetasojen määrittäminen työskentelypaikalla ja muissa määrätyissä paikoissa äänitehotasosta laskemalla.Tärinätesti on suoritettu EN ISO 28927-3:n mukaisesti: Käsikoneet – Tärinäpäästön arvioinnin mittausmenetelmät – Osa 3: Kiillotuskoneet sekä pyörivät, epäkesko- ja tasohiomakoneet.

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot on saatu laboratoriokokeista ilmoitettujen sääntöjen ja standardien mukaisesti eivätkä ne ole riittäviä riskien arviointiin. Tietyllä työpaikalla mitatut arvot voivat olla ilmoitettuja mittausarvoja korkeammat. Todelliset altistumisarvot sekä yksittäiselle henkilölle aiheutuvan riskin tai koetun haitan määrä riippuu kulloisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Mirka Ltd. ei voida pitää vastuussa seurauksista, jos yksilölliseen riskinarviointiin käytetään ilmoitettuja arvoja todellisten altistumisarvojen sijasta.

Lisää työsuojelu- ja työturvallisuustietoja on saatavissa seuraavilta web-sivustoilta:

https://osha.europa.eu/en (Euroopa)

http://www.osha.gov (USA)

Vianetsintäohjeet

Ongelma Mahdollinen syy Toimenpide
Alhainen teho ja/tai pyöri-misnopeus	Riittämätön ilmanpaine Tarkista syöttöpaine	hiomakoneen tuloliitännästä,kun kone käy tyhjäkäyntiä. Se on oltava 6,2 baria(90 psig/620 kPa).
	Tukkiutunut äänenvaimennin / äänenva-mentimetModel: OS 70x198mm	Katso kohta Rungon purkaminen / äänen-vaimen-timen poisto. Vaihda osa 48, äänenvaimennin (kskohta Rungon kokoon-pano).
	Tukkeutuneet äänenvaimentimetModel: OS 75x100mm	Katso äänenvaimentimen irrotusohjeet kohdasta"Kotelon purkaminen". Vaihda äänenvaimentimen sisäosa (osa 46) (ks. "Kotelon kokoonpano").
	Tukkiutunut äänenvaimennin / äänenva-mentimetModel: OS 81x133mm	Katso kohta Rungon purkaminen / äänen-vaimen-timen poisto. Vaihda osa 50, ääenvaimennin (kskohta Rungon kokoon-pano).
	Tukkeutunut tuloilmasuodatin Puhdista tuloilmasuodatin sopivalla, puhtaallapesuliuoksella. Jos suodatin ei puhdistu, vaihdase uuteen.
	Lamellisiivistä yksi tai useampi kulunut tai katkennut.	Asenna täydellinen sarja uusia lamellisiipiä (jottakone toimisi kunnolla, kaikki siivet on vaihdettava).Sivele kaikki siivet korkealaatuisella paineilmatyökaluille tarkoitetulla öljyllä. Katso "Moottorinpurkaminen" ja "Moottorin kokoonpano".
	Moottorikotelossa sisäinen ilmavuoto, jokailmenee normaalia runsaampana ilman-kulutuksena tai normaalia hitaampananopeutena.	Tarkasta moottorin sovitus ja lukkorenkaan kiin-nitys. Tarkasta, onko lukkorenkaan urassa olevaO-rengas vaurioitunut. Irrota moottorikokoonpanoja asenna se uudelleen paikoilleen. Katso "Moottorin purkaminen" ja "Moottorin kokoonpano".
	Kuluneet moottorin osat Huollata moottori. Ota yhteys Mirkan valtuutta-maan huoltolikkeeseen.
	Kuluneet tai katkenneet karalaakerit. Vaihda kuluneet tai katkenneet laakerit. Katso"Tasapainoakselin ja karan purkaminen" ja "Karan,AirSHIELDTM-komponenttien ja tasapainoakselinasennus".
Ilmavuoto nopeudensäätimes-tä ja/tai venttiilin karasta.	Likainen, vioittunut tai taipunut venttiilinjousi, venttiili tai venttiilinistukka.	Pura, tarkasta ja vaihda kuluneet tai vioittuneetosat. Katso vaiheet 2 ja 3 kohdista "Kotelon purka-minen" ja "Kotelon kokoonpano".
Tärinä/epätasainen toiminta Vääärä alustalla Käytä vain koneeseen tarkoitettua	tallakokoja ja-painoja.
	Väärä välilaippa tai muu materiaali. Käytä vain koneeseen tarkoitettua hiomapyöröä ja/tai välilaippaa. Älä kiinnitä alustallaan mitään, mitäei ole erityisesti tarkoitettu käytettäväksi kyseisenhiomakoneen ja alustallan kanssa.
	Virheellinen voitelu tai karstan muodos-tuminen	Pura hiomakone ja puhdista osat sopivallapuhdistusliuoksella. Kokoa hiomakone. (Ks."Huolto-ohjeet".)
	Kuluneet tai katkenneet takimmaiset taietummaiset moottorilaakerit.	Vaihda kuluneet tai katkenneet laakerit. Katso"Moottorin purkaminen" ja "Moottorin kokoonpano".
	Hiottaessa pölynpoistojärjestelmäänliitetyllä koneella tasaisella pinnallakoneeseen voi muodostua liian voimakasalipaine, joka aiheuttaa alustallan tarttumi-sen hiottavaan pintaan.	CV-koneissa on keskusimurijärjestelmän alipainetta vähennettävä.
