MANUAL DE UTILIZARE OS 353CV 81 Mirka

declară pe propria răspundere că produsele Mașini de șlefuit orbitale de 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) cu 10.000 OPM (Consultați tabelul „Configurație/specificații produs” în privința anumitor modele) la care se referă declarația sunt conforme cu următoarele standarde sau documente normative: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 în conformitate cu reglementările 2006/42/CE.

Jeppo 04.06.2020

MIRKA

Locul și data emiterii Companie Stefan Sjöberg, Vicepreședinte Executiv

Instrucțiuni pentru operator

Include – Vă rugăm să citiți și să respectați, Utilizarea corespunzătoare a sculei, Stații de lucru, Punerea sculei în funcțiune, Instrucțiuni de utilizare, Configurație/Specificații produs, Pagina cu piese, Lista pieselor, Seturi de piese de schimb pentru mașina de șlefuit, Ghid de depanare

Important

Citiți cu atenție aceste instrucțiuni înainte de instalarea, operarea, întreținerea sau repararea acestei scule. Păstrați aceste instrucțiuni într-o locație accesibilă și sigură.

C€

Producător/Furnizor

Mirka Ltd.

66850 Jeppo, Finlanda

Tel.: [phone]

Echipament de protectie personală obligatoriu

Ochelari de siguranță Măști de respirat

Mănuși de siguranță Protecție auditivă

AVERTISMENT

Purtați întotdeauna echipamentul de protecție personală în conformitate cu instrucțiunile producătorului și standardele locale/naționale atunci când utilizați această sculă.

• Nu utilizati această sculă electrică dacă sunteti obosit sau sub influența drogurilor, alcoolului sau medicamentelor.
• Citiți Fișa tehnică de siguranță a materialelor (FTSM) aplicabilă pentru suprafața de lucru.
• Utilizați scula împreună cu un sistem de aspirare a prafului. O unitate de aspirare a prafului adecvată va reduce praful periculos.
• Nu vă întindeți excesiv spre zone sau obiecte la care nu ajungeți. Mențineți-vă întotdeauna echilibrul și sprijinul corespunzător pe picioare.
• Nu purtați haine largi sau bijuterii. Nu apropiați părul, hainele și mănușile de componentele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în componentele mobile.
• Dacă resimții vreun disconfort fizic la nivelul mâinii/încheieturii, încetați lucrul și solicitați asistență medicală.
  Ca urmare a lucrului, mișcărilor repetitive și supraexpunerii la vibrații se pot produce leziuni la nivelul mâinii, încheieturii și brațului.
• Nu operați sculele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor inflamabile.
• Scula nu este izolată electric. Înainte de utilizare, verificați dacă în zona de lucru există piese sub tensiune, conducte de gaz etc.

ATENTIE

• Preveniți pornirea accidentală.
• Îndepărtați cheia discului înainte de a conecta scula la alimentarea cu aer.
• Mentineți zona de lucru curată și bine iluminată.
• Asigurati-vă întotdeauna că piesa ce trebuie șlefuită este bine fixată.
• Înainte de a înlocui materialul abraziv, deconectați întotdeauna alimentarea cu aer.

Avertismente de siguranță suplimentare

• Citiți toate instrucțiunile înainte de a utiliză această sculă. Toți operatorii trebuie să fie perfect instruiti cu privire la utilizarea și siguranța acestei scule.
• Toate operațiile de întreținere trebuie efectuate de către personal instruit. Pentru reparații, contactați centrul de service autorizat al Mirka!
• Purtati întotdeauna echipamentul de protecție obligatoriu (vezi avertismentele).
• Operatorul trebuie să se afle într-o poziție sigură și să aibă o priză fermă și o poziție echilibrată pe o podea solidă.
• Asigurati-vă întotdeauna că piesa ce trebuie șlefuită este bine fixată.
• Verificați periodic scula, discul de sprijin, furtunul și fitingurile cu privire la uzură.
• Aveți grijă să nu vă fie periclitată niciodată siguranța în timpul lucrului: nu cărați, nu depozitați și nici nu lăsați niciodată scula nesupravegheată cu alimentarea de aer conectată.
• Sacul de colectare a prafului trebuie curățat sau înlocuit zilnic. Praful poate fi foarte inflamabil.
  Curățarea sau înlocuirea sacului garantează și performanța optimă.
• Nu depășiți presiunea maximă recomandată a aerului de 6,2 bar (90 psig).
• Aveți grijă să evitați contactul dintre elementele mobile ale sculei și piese de îmbrăcăminte, cravate, păr, lavete de curățat etc.
• Păstrați mâinile la distanță de discul rotativ în timpul utilizării.
• Dacă scula pare că funcționează defectuos, scoateți-o imediat din funcțiune și organizați întreținerea și repararea acesteia.
• Înainte de a înlocui materialul abraziv, deconectați întotdeauna alimentarea cu aer. Aveți grijă să atașați și să centrați întotdeauna corect materialul abraziv pe discul de sprijin.

Vă rugăm să citiți și să respectați

1) Reglementări generale de siguranță și sănătate în industrie, Partea 1910, OSHA 2206, disponibil la: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Cod de siguranță pentru scule pneumatice portabile, ANSI B186.1 disponibil la: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Reglementări naționale și locale.

Utilizarea corespunzătoare a sculei

Această mașină de șlefuit este proiectată pentru șlefuirea tuturor tipurilor de materiale, de exemplu metale, lemn, piatră, materiale plastice etc. folosind hârtie abrazivă proiectată în acest scop. Nu utilizați această mașină de șlefuit pentru alte scopuri decât cele specificate, fără a consulta producătorul sau furnizorul autorizat de acesta. Nu utilizați plăcuțe de sprijin care au o viteză de lucru mai mică de 10.000 OPM la mersul în gol.

Stații de lucru

Această sculă este proiectată pentru a fi utilizată manual. Este recomandat să utilizați întotdeauna scula stând pe o podea solidă. Scula poate fi utilizată în orice poziție, dar înainte de aceasta, operatorul trebuie să fie într-o poziție sigură, să aibă priză bună, având un echilibru stabil și să aibă în vedere că mașina de șlefuit poate dezvolta o reacție la cuplu. Consultați secțiunea „Instrucțiuni de utilizare”.

Punerea sculei în funcțiune

Utilizați o sursă de alimentare cu aer curată și lubrifiată, care va furniza o presiune măsurată a aerului la sculă de 6,2 bar (90 psi (r)) atunci când scula funcționează cu maneta complet apăsată. Este recomandat să utilizați o conductă de aer aprobată cu lungimea maximă de 10 mm (3/8 în.) x 8 m (25 ft). Este recomandat ca scula să fie conectată la sursa de alimentare cu aer ca în Figura 1.

Nu conectați scula la un sistem de alimentare cu aer fără a include un ventil de închidere ușor de accesat și acționat. Sursa de alimentare cu aer trebuie să fie lubrifiată. Este recomandat cu tărie să utilizați un filtru de aer, regulator și lubrificator (FRL) ca în Figura 1, deoarece acestea vor furniza aer curat, lubrifiat și la presiunea corectă în sculă. Puteți obține informații despre aceste echipamente de la furnizorul dvs. Dacă aceste echipamente nu sunt utilizate, atunci scula trebuie lubrifiată manual Pentru a lubrifia manual scula, deconectați conducta de aer și puneți 2–3 picături de ulei de motor pneumatic potrivit, de exemplu Fuji Kosan FK-20, Mobil ALMO 525 sau Shell TORCULA® 32, în capătul furtunului (admisia) aparatului. Reconectați scula la alimentarea cu aer și lăsați-o să funcționeze încet timp de câteva secunde pentru a permite aerului să pună uleiul în mișcare. Dacă scula este utilizată frecvent, lubrifiati-o zilnic sau atunci când începe să piardă putere.

Este recomandat ca presiunea aerului la nivelul sculei să fie de 6,2 bar (90 psi (r)) cât timp aceasta este în funcțiune. Scula poate funcționa la presiuni mai mici, dar niciodată mai mari de 6,2 bar (90 psi (r).

Instructiuni de utilizare

1) Citiți toate instrucțiunile înainte de a utiliza această sculă. Toți operatorii trebuie să fie instruții complet în legătură cu utilizarea ei și să cunoască aceste reguli de siguranță. Toate operațiile de întreținere și reparații trebuie efectuate de către personal instruit.
2) Asigurați-vă că scula este deconectată de la alimentarea cu aer. Selectați un material abraziv potrivit și fixați-l pe plăcuța de sprijin. Aveți grijă să centrați materialul abraziv pe acesta.
3) Când utilizati această sculă, purtați întotdeauna echipamentul de protecție obligatoriu.

4) Când şlefuiți, așezați întotdeauna scula pe piesa de lucru, apoi porniți-o. Îndepărtați întotdeauna scula de pe piesa de lucru înainte de oprire. Aceste măsuri de precauție vor preveni crestarea piesei de lucru din cauza vitezei excesive a materialului abraziv.

5) Îndepărtați întotdeauna alimentarea cu aer a mașinii de șlefuit înainte de montarea, reglarea sau îndepărtarea materialului abraziv sau a plăcuței de sprijin.

6) Adoptați întotdeauna o poziție în care să aveți echilibru și/sau o poziție fermă și luați în considerare reacția la cuplu dezvoltată de mașina de șlefuit.

7) Utilizați numai piese de schimb corespunzătoare.

8) Asigurați-vă întotdeauna că materialul de șlefuit este fixat bine pentru a preveni deplasarea acestuia.

9) Verificați regulat dacă există uzură la nivelul furtunului și fittingurilor. Nu transportați scula ținând de furtun; aveți grijă întotdeauna să preveniți pornirea accidentală a sculei atunci când o transportați conectată la alimentarea cu aer.

10) Praful poate fi foarte inflamabil. Punga de colectare a prafului trebuie curățată sau înlocuită zilnic. Curățarea sau înlocuirea sacului garantează și performanța optimă.

11) Nu depășiți presiunea maximă recomandată a aerului. Utilizați echipamentul de protecție conform recomandărilor.

12) Scula nu este izolată electric. Nu o utilizați acolo unde există posibilitatea de intrare în contact cu conductori/piese aflate sub tensiune, conducte de gaz sau de apă etc. Verificați zona de lucru înainte de desfășurarea activității.

13) Aveți grijă să evitați contactul dintre elementele mobile ale sculei și piese de îmbrăcăminte, cravate, păr, lavete de curățat etc. În caz de contact, corpul va fi tras către piesa de lucru și componentele mobile ale aparatului, iar acest lucru poate fi foarte periculos.

14) Păstrați mâinile la distanță de plăcuța care se învârte în timpul utilizării.

15) Dacă scula pare că funcționează defectuos, scoateți-o imediat din funcțiune și solicitați repararea și întretinerea acesteia.

16) Nu lăsați scula să funcționeze liber fără a lua măsuri de precauție pentru protejarea oricăror persoane sau obiecte de posibila desprindere a materialului abraziv sau a plăcuței.

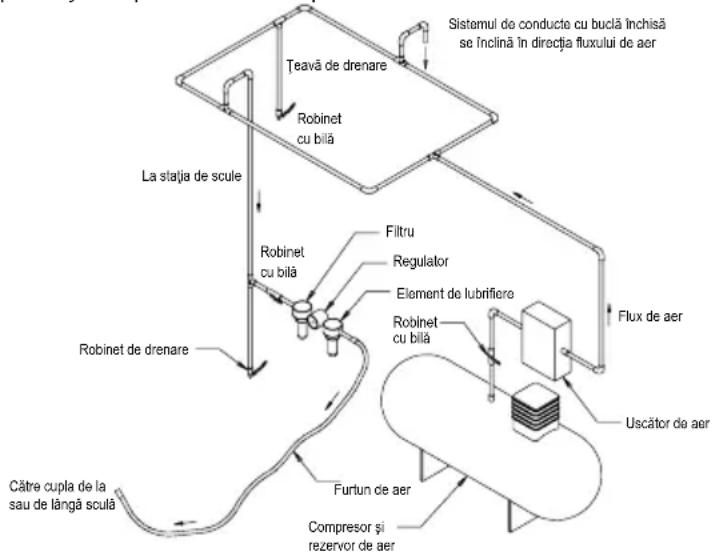


Date tehnice

Mirka® OS 343CV 343DB 343NV	353CV 35	3DB 383CV	383DB
Mărime recomandată linie de aer - minimă	10 mm 3/8 in
Lungime maximă recomandată a furtunului	8 meters 25 feet
Presiunea aerului - Presiune de lucru maximă	6.2 bar 90 psig
Presiunea aerului - Minimă recomandată	Neaplicabil

Configurație/Specificații produs: Mașină de șlefuit orbitală cu 10.000 OPM

Configurația și specificațiile produsului: Mașină de șlefuit orbitală de 10.000 OPM 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.)Notă: Toate mașinile cu vacuum folosesc standardul de fitinguri pentru furtunuri de vacuum ∅ 28 mm (1 in.). Este disponibil ∅ 19 mm (3/4 in.).
Orbită	Tip aspiratie	Dimensiune plăcuță în mm (in.)	Număr model	Greutate netă produs în kg (livre)	Înălțime în mm (inch)	Lungime în mm (inch)	Putere, W (CP)	Consum de aer, LPM (scfm)	*Nivel de zgomot dBA	*Nivel de vibrații m/s ^2	*Coeficient de variație K m/s ^2
3 mm (1/8 in.)	Vacuum central	70 x 198 (3 x 8)	OS383CV 0	96 (2,1)	118 (4,65)	248 (9,76)	179 (0,24)	453 (16) 75 3	80.83
	Vacuum autogenerat	70 x 198 (3 x 8)	OS383DB 0	97 (2,14)	118 (4,65)	261 (10,26)	179 (0,24)	453 (16) 85 2	80.77
3 mm (1/8 in.)	Aspirație centrală	75 x 100 (3 x 4)	OS343CV 0	72 (1,58)	83,5 (3,29)	202,4 (8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	Aspirație auto-generată	75 x 100 (3 x 4)	OS343DB 0	72 (1,58)	83,5 (3,29)	208,9 (8,2)	179 (0,24)	453 (16) 80,5	2,02 0,70
	Fără aspiratie	75 x 100 (3 x 4)	OS343NV 0	70 (1,55)	83,5 (3,29)	139,3 (5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
3 mm (1/8 in.)	Aspirație centrală	81 x 133 (3 x 5)	OS353CV 0	85 (1,9)	95 (3,7)	217 (8,5)	179 (0,24)	453 (16) 76,5	3,230,81
	Vid auto-gen.	81 x 133 (3 x 5)	OS353DB 0	85 (1,9)	95 (3,7)	224 (8,8)	179 (0,24)	453 (16) 84,0	2,30 0,72
Testul de zgomot este efectuat în conformitate cu EN ISO 15744:2008 – Mașini portabile manuale neelectrice – Cod de măsurare a zgomotului – Metodă tehnică (clasa de exactitate 2) și cu EN ISO 11203:2009 Acustică – zgomot emis de utilaje și echipamente – Stabilirea nivelurilor de presiune a emisiilor de zgomot la o stație de lucru și la alte distanțe specificate față de nivelul de putere a sunetului.Testul de vibrații este efectuat în conformitate cu EN ISO 28927-3 – Mașini portabile manuale cu motor – Metode de testare pentru evaluarea emisiei de vibrații. Partea 3: Mașini de lustruit și mașini de șlefuit rotative, orbitale și orbitale speciale.

Specificatiile pot fi schimbate fără notificare prealabilă.

*Valorile specificate în tabel provin din teste efectuate în laborator în conformitate cu standardele și codurile declarate și nu sunt suficiente pentru evaluarea riscurilor. Valorile măsurate într-o anumită zonă de lucru pot fi mai mari decât cele declarate. Valorile effective ale expunerii și nivelul de risc sau accidentare la care este supus un individ sunt specifice pentru fiecare situație și depind de următorii factori: mediul înconjurător, modul de lucru al individului, materialul cu care se lucrează, configurația stației de lucru, precum și de timpul de expunere și condiția fizică a utilizatorului. Mirka, Ltd. nu poate fi responsabilă pentru consecințele utilizării valorilor declarate în locul valorilor effective pentru expunere, pentru nicio evaluare individuală a riscurilor.

Mai multe informații despre sănătate ocupațională și siguranță pot fi obținute prin vizitarea următoarelor site-uri web: https://osha.europa.eu/en (Europa)

http://www.osha.gov (SUA)

Ghid de depanare

Simptom Cauză posibilă Solutie
Putere redusă și/sau turație de rotire liberă scăzută	Presiune insuficientă a aerului Verificați presiunea din conducta de aer, la admisia mașinii de șlefuit, în timp ce scula funcționează în rotație liberă. Aceasta trebuie să fie de 6,2 bar (90 psi (r)/620 kPa).
	Amortizor (amortizoare) obturat(e) Model: OS 70x198mm	Vezi secțiunea „Dezasamblarea carcasei” pentru demontarea amortizorului. Înlosuți elementul 48, insertie amortizor (vezi secțiunea „Asamblarea carcasei”).
	Amortizor înfundat Model: OS 75x100mm	Consultați secțiunea „Demontarea carcasei” pentru informații despre demontarea amortizorului de zgomot. Schimbați articolul 46, Elementul amortizorului de zgomot (consultați secțiunea „Montarea carcasei”)
	Amortizor înfundat Model: OS 81x133mm	Consultați secțiunea „Demontarea carcasei” pentru informații despre demontarea amortizorului de zgomot. Schimbați articolul 50, Elementul amortizorului de zgomot (Consultați secțiunea „Montarea carcasei”).
	Sită de admisie colmatată Curățați sita de admisie cu o soluție de curățare adecvată. Dacă sita de admisie nu poate fi curăța-tă, schimbați-o.
	Una sau mai multe palete uzate sau deteriorate	Instalați un set complet de palete noi (pentru o funcționare corespunzătoare trebuie înlocuite toate paletele). Acoperiți toate paletele cu ulei de calitate pentru scule pneumatice. Consultați „Demontarea motorului” și „Montarea motorului”.
	Scurgerea de aer spre interior de la carcasa motorului este indicată de un consum de aer mai mare decât valoarea normală și de o viteză mai scăzută decât cea normală.	Verificați alinierea corespunzătoare a motorului și cuplarea inelului de blocare. Verificați dacă este deteriorată garnitura inelară din canelura inelului de blocare. Îndepărtați ansamblu motor și apoi reinstalați-l. Consultați „Demontarea motorului” și „Montarea motorului”.
	Componente de motor uzate Recondiționați motorul. Contactați Centrul de service autorizat Mirka.
	Rulmenții axului sunt uzați sau deteriorați înlocuți rulmenții uzați sau deteriorați. Consultați secțiunile „Demontarea tijei de echilibru și a axului” și „Montarea rulmenților axului, AirSHIELDTM și a tijei de echilibru”.
Scurgerea aerului prin comu-tatorul pentru controlul vitezei și/sau tija supapei.	Arc de supapă, supapă sau scaun de supapă murdare, deteriorate sau îndoite.	Dezasamblați, inspectați și înlocuți componentele uzate sau deteriorate. Consultați etapele 2 și 3 din secțiunea „Dezasamblarea carcasei” și etapele 2 și 3 din „Asamblarea carcasei”.
Vibrații/funcționare neuni-formă.	Plăcuță incorectă. Utilizați numai plăcuțe cu dimensiunile și greutățile adecvate pentru aparat.
	Adăugarea de material de interfață sau a altor materiale	Utilizați numai material abraziv și/sau de interfață proiectat pentru aparat. Nu atașați pe fața plăcuței mașinii de șlefuit obiecte sau materiale, care să nu fi fost special proiectate pentru utilizarea cu plăcuța sau mașina de șlefuit.
	Lubrifiere necorespunzătoare sau acumulare de reziduuri străine.	Demontați mașina de șlefuit și curățați-o cu o soluție adecvată. Reasamblați mașina de șlefuit. (Consultați „Manualul de service”)
	Rulmenți de motor față/spate uzați sau deteriorați	Înlocuți rulmenții uzați sau deteriorați. Consultați „Demontarea motorului” și „Montarea motorului”.
	În cazul sculelor cu aspirație centrală, este posibil să obțineți o aspirație prea puternică în timpul șlefuirii unei suprafețe netede, fapt care determină lipirea plăcuței de suprafața de șlefuit.	Pentru sculele cu aspirație centrală, reduceți aspirația din sistemul de aspirație.
