NÁVOD K OBSLUZE OS 353CV 81 Mirka

cs Návod k obsluze 18-21

da Brugsanvisning 22-25

prohlašuje na vlastní odpovědnost, že výrobky Elektrická excentrická bruska 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) 10 000 kmitů/min (konkrétní model viz tabulka „Technické údaje/konfigurace výrobku“), kterých se prohlášení týká, jsou ve shodě s následujícími normami nebo jinými normativními dokumenty: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 v souladu s nařízeními 2006/42/EC.

Jeppo 04.06.2020

Místo a datum vydání Společnost Stefan Sjöberg, výkonný viceprezident

Návod k obsluze

Obsahuje – Přečtěte si a dodržujte pokyny, Správné používání nářadí, Pracoviště, Uvedení nářadí do provozu, Návod k obsluze, Tabulky technických údajů / konfigurací výrobku, Stránka dílů, Seznam dílů, Sady náhradních dílů pro brusky, Průvodce odstraňováním závad

Důležité

Tyto pokyny si přečtěte před instalací, uvedením do provozu a prováděním údržby nebo oprav tohoto nářadí. Pokyny uschovejte na bezpečném a přístupném místě.

C€

Výrobce/dodavatel

Mirka Ltd.

66850 Jeppo, Finsko

Tel.: [phone]

Vyžadované osobní ochranné prostředky

Ochranné brýle Respirátory

Ochranné rukavice Ochrana sluchu

STRAHA

Při práci s nářadím vždy používejte předepsané osobní ochranné prostředky v souladu s pokyny výrobce a místními/národními předpisy.

- Nepoužívejte nářadí když jste unaveni nebo pod vlivem léků, alkoholu nebo drog.

• Vždy si přečtěte příslušný bezpečnostní list (BL) pro obráběný materiál.

- Nářadí používejte spolu odsáváním prachu. Vhodný systém odsávání sníží obsah nebezpečného prachu.

- Nenahýbejte se mimo běžný dosah. Vždy udržujte pevný a stabilní postoj.

- Nenoste volné oblečení ani šperky. Udržujte vlasy, oblečení a rukavice mimo dosah pohyblivých částí.

Volné oblečení, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi.

- Pokud zaznamenáte jakékoli zdravotní potíže s rukou nebo zápěstím, ukončete práci a vyhledejte lékaře.

Opakované pracovní pohyby a nadměrné působení vibrací mohou způsobit zdravotní potíže v oblasti ruky, zápěstí nebo paže.

- Nepoužívejte nářadí ve výbušném prostředí, například tam, kde se vyskytují hořlavé kapaliny, plyny nebo prach.

- Nářadí není elektricky izolováno. Před zahájením práce zkontrolujte, zda se na místě nevyskytují vodiče pod napětím, plynová potrubí apod.

UPOZORNĚNÍ

• Zabraňte neúmyslnému spuštění.
• Pred připojením nářadí k přívodu vzduchu sejměte klíč.
• Pracoviště udržujte čisté a dobře osvětlené.
• Vždy zkontrolujte, zda je broušený materiál pevně uchycen.
• Před výměnou brusného kotouče nářadí vždy odpojte od přívodu vzduchu.

plňková bezpečnostní upozornění

• Před použitím nářadí si přečtěte všechny pokyny. Všichni uživatelé musí být proškoleni o správném a bezpečném používání nářadí.
• Servisní práce smí provádět pouze kvalifikovaný personál. Servisní práce svěřte autorizovanému servisnímu středisku společnosti Mirka!
  • Vždy používejte předepsané osobní ochranné prostředky (viz výstrahy).
• Obsluha zaujmout bezpečný a stabilní postoj, musí nářadí pevně držet a stát na pevném povrchu.
  • Vždy zkontrolujte, zda je broušený materiál pevně uchycen.
• Pravidelně kontrolujte opotřebení nářadí, podložky, hadic a přípojek.
• Nářadí připojené k přívodu vzduchu nikdy nepřenášejte, neskladujte a nenechávejte bez dozoru.
• Sáček pro shromaždování prachu čistěte nebo vyměňujte každý den. Prach může být extrémně hořlavý.
  Čištění nebo výměny sáčku také zajistí optimální výkon.
• Nepřekračujte doporučený maximální tlak vzduchu 6,2 baru (90 psig).
• Dávejte pozor, aby se do pohyblivých částí nářadí nezapletly části oblečení, tkaničky, vlasy, hadry na čištění apod.
• Při práci udržujte ruce v bezpečné vzdálenosti od brusného kotouče.
  • V případě závady přestaňte nářadí používat a zajistěte provedení opravy nebo údržby.
• Před výměnou brusného kotouče nářadí vždy odpojte od přívodu vzduchu. Zkontrolujte, zda je brusný kotouč dokonale vystředěný a pevně připevněný na podložku.

Přečtěte si a dodržujte pokyny

1) Bezpečnost a ochrana zdraví při práci, část 1910, OSHA 2206, k dispozici: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Bezpečnostní předpisy pro pneumatické nářadí, ANSI B186.1, k dispozici: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Národní a místní předpisy.

Správné používání nářadí

Bruska je určena pro broušení všech typů materiálů (např. kovů, dřeva, kamene, plastů aj.) brusnými čtverci určenými pro tyto účely. Bez předchozí konzultace s výrobcem nebo autorizovaným dodavatelem výrobce brusku nepoužívejte k jiným než specifikovaným účelům. Nepoužívejte podložky pro brusný čtverec, které jsou určeny pro čtverci naprázdno nižší než 10 000 kmitů/min.

Pracoviště

Nářadí je určeno pro ruční používání. Při práci s nářadím je doporučeno stát na pevném povrchu. Nářadí lze použít v jakékoli poloze. Před takovým použitím musí obsluha zaujmout bezpečnou polohu, musí se pevně držet nebo stát a vzít v úvahu, že bruska může vyvinout reakční moment. Viz část „Návod k obsluze“.

Uvedení nářadí do provozu

Použijte čistý stlačený vzduch s přídavkem maziva a pracovním tlakem (měřeno u přípojky nářadí) 6,2 baru (90 psig) s nářadím v chodu a spouští zcela stisknutou. Doporučujeme použít schválenou vzduchovou hadici o světlosti 10 mm (3/8 palce) a maximální délce 8 m (25 stop). Doporučený způsob připojení nářadí je uveden na obrázku 1.

Nepřipojujte nářadí k rozvodu stlačeného vzduchu bez snadno dosažitelného a funkčního uzavíracího ventilu. Stlačený vzduch by měl obsahovat mazivo. Důrazně doporučujeme používat vzduchový filtr, regulátor a lubrikátor (FRL), viz obr. 1, které nářadí zajišťují dodávku čistého mazaného vzduchu pod správným tlakem. Informace o tomto vybavení získáte u svého dodavatele. Pokud takové vybavení nepoužíváte, je třeba nářadí promazávat ručně.

Při ručním mazání odpojte hadici přívodu vzduchu a do vstupní přípojky hadice kápněte 2 až 3 kapky vhodného oleje pro mazání pneumatických motorů, například Fuji Kosan FK-20, Mobil ALMO 525 nebo Shell TORCULA® 32. Přípojte nářadí zpět k přívodu vzduchu a nechejte jej několik sekund pomalu běžet, aby se olej rozptýlil. Pokud nářadí používáte často, promazávejte je každý den nebo pokaždé, když stroj začne ztrácet rychlost nebo výkon. Doporučený tlak vzduchu na přípojce nářadí je 6,2 baru (90 psig) při běžícím nářadí. Nářadí Ize používat i při nižším tlaku vzduchu, ale nikdy ne při tlaku vyšším než 6,2 baru (90 psig).

Návod k obsluze

1) Před použitím nářadí si přečtěte všechny pokyny. Všichní uživatelé musí být kompletně proškolení o způsobu používání nářadí a musí dodržovat bezpečnostní pravidla. Jakékoli servisní práce nebo údržbu smí provádět pouze kvalifikovaný personál.
2) Zkontrolujte, zda je nářadí odpojeno od přívodu vzduchu. Vyberte vhodný brusný čtverec a připevněte jej na podložku. Postupujte pozorně a čtverec vystředte.
3) Při práci s nářadím vždy používejte předepsané osobní ochranné prostředky.

4) Při broušení nejprve položte brusný čtverec na obrobek a poté nářadí zapněte. Před vypnutím vždy nejprve zvedněte brusný čtverec z obrobku. Zabráníte tím vytvoření prohlubně na obrobku způsobené nadměrnou rychlostí brusného čtverce.

5) Před nasazováním, seřizováním nebo snímáním brusného čtverce vždy nejprve odpojte přívod vzduchu.

6) Vždy zaujměte stabilní postoj nebo polohu a vezměte v úvahu kroutící moment, který nářadí vyvíjí.

7) Používejte pouze správné náhradní díly.

8) Vždy zkontrolujte, zda je broušený materiál pevně uchycen tak, aby se nemohl pohybovat.

9) Pravidelně kontrolujte opotřebení hadice a přípojky. Nepřenášejte nářadí za hadici a pokud nářadí přenášite s připojenou hadicí, dbejte, aby nedošlo k jeho náhodnému spuštění.

10) Prach může být extrémně hořlavý. Sáček pro shromažďování prachu čistěte nebo vyměňujte každý den. Čištění nebo výměny sáčku také zajistí optimální výkon.

11) Nepřekračujte doporučený maximální tlak vzduchu. Používejte doporučené bezpečnostní vybavení.

12) Nářadí není elektricky izolováno. Nepoužívejte je na místech, kde by mohlo dojít ke kontaktu s povrchem pod napětím, plynovým potrubím, vodovodním potrubím apod. Před zahájením broušení místo práce zkontrolujte.

13) Dávejte pozor, aby se do pohyblivých částí nářadí nezapletly části oblečení, tka-ničky, vlasy, hadry na čištění apod. Zapletení může způsobit velmi nebezpečné přitažení těla směrem k obrobku a součástem nářadí v pohybu.

14) Při práci udržujte ruce v bezpečné vzdálenosti od brusného čtverce.

15) V případě závady nářadí jej přestaňte používat a zajistěte provedení opravy nebo údržby.

16) Nenechávejte nářadí volně běžet bez zajištění ochrany osob nebo předmětů pro případ odlétnutí částice nebo čtverce.

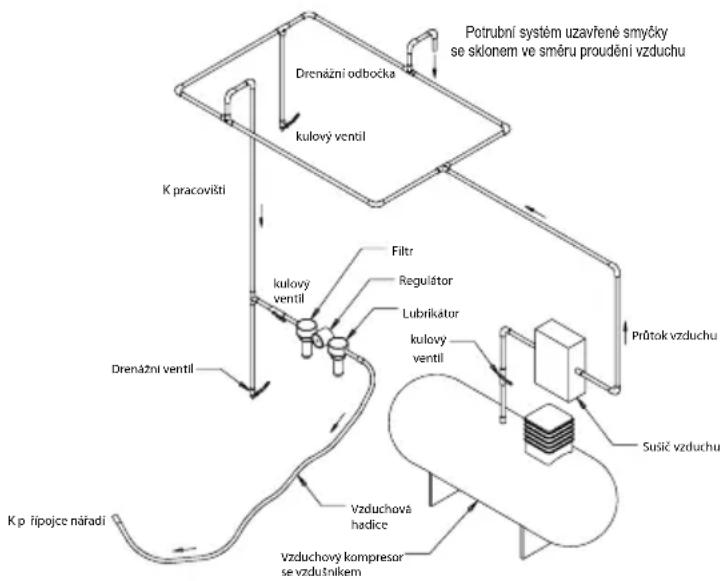


Technické údaje

Mirka® OS 343CV	343DB 34	3NV 353CV	353DB	383CV 383	DB
“Doporučená světlost vzduchové hadice – minimální”	10 mm 3/8 in
Doporučená maximální délka hadice	8 meters 25 feet
Tlak vzduchu - Maximální pracovní tlak	6.2 bar 90 psig
Tlak vzduchu - Doporučený minimální	NA

Technické údaje/konfigurace výrobku: Excentrická bruska 10 000 kmitů/min

Technické údaje a konfigurace výrobku: Excentrická bruska 10 000 kmitů/min 70 mm x 198 mm (3 in. x 8 in.), 75 mm x 100 mm (3 in. x 4 in.) & 81 mm x 133 mm (3 in. x 5 in.) Excentrická bruskaPoznámka: U všech přístrojů se používá příslušenství podtlakových hadic o průměru 28 mm (1 palec). K dispozici je průměr 19 mm (3/4 palce).
Rozkmit	Typ s od-sáváním	Rozměr podložky mm (palců)	Číslo modelu	Čistá hmot-nost výrobku kg (liber)	Výška mm (palců)	Délka mm (palců)	Výkon (k)	Spotřeba vzduchu l/min (scfm)	*Úroveň hluku dBA	*Úroveň vibrací m/s ^2	*Nejistota K m/s ^2
3 mm(1/8 palce)	Centrální odsávání	70 x 198 (3 x 8)	OS383CV 0	96 118 248 179	453 75 3,3	0.83
	Auto-matické odsávání	70 x 198 (3 x 8)	OS383DB 0	97 118 261179	453 85 2,8	0.77
3 mm(1/8 palce)	Centrální odsávání	75 x 100 (3 x 4)	OS343CV 0	72 (1,58)	83,5 (3,29)	202,4 (8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	Integro-vané odsávání	75 x 100 (3 x 4)	OS343DB 0	72 (1,58)	83,5 (3,29)	208,9 (8,2)	179 (0,24)	453 (16) 80,5	2,02 0,70
	Typ bez odsávání	75 x 100 (3 x 4)	OS343NV 0	70 (1,55)	83,5 (3,29)	139,3 (5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
3 mm(1/8 palce)	Centrální odsávání	81 x 133 (3 x 5)	OS353CV 0	85 (1,9)	95 (3,7)	217 (8,5)	179 (0,24)	453 (16) 76,5	3,230,81
	Integro-vané odsávání	81 x 133 (3 x 5)	OS353DB 0	85 (1,9)	95 (3,7)	224 (8,8)	179 (0,24)	453 (16) 84,0	2,30 0,72
Měření hluku provedeno v souladu s normou EN ISO 15744:2008 – Neelektrická ruční nářadí – Předpis pro měření hluku – Technická metoda (třída přesnosti 2) a norma EN ISO 11203:2009 Akustika – Hluk vydávaný nářadím a vybavením – Určení hladin akustického tlaku na pracovišti a jiných zadaných místech z hladin akustického výkonu.Měření vibrací provedeno v souladu s normou EN ISO 28927-3, Ruční mechanizované nářadí – Zkušební metoda pro hodnocení emise vibrací – Část 3: Leštičky a rotační, vibrační a excentrické brusky.

Specifikace výrobku se mohou změnit bez předchozího upozornění.

*Hodnoty uvedené v tabulce byly naměřeny při laboratorních testech prováděných v souladu s uvedenými předpisy a normami a nejsou vhodné pro vyhodnocování rizik. Hodnoty naměřené na individuálních pracovištích mohou být vyšší než deklarované hodnoty. Skutečné expoziční hodnoty a stupeň škodlivosti nebo ohrožení pracovníka závisí na konkrétní situaci a na okolním prostředí, individuálním způsobu práce, obráběném materiálu, architektonickém řešení pracoviště, době expozice a na fyzické kondici pracovníka. Společnost Mirka, Ltd. nenese žádnou odpovědnost za jakékoli škody vzniklé následkem použití deklarovaných hodnot pro účely individuálního vyhodnocení rizika namísto skutečných expozičních hodnot.

Další informace o bezpečnosti a ochraně zdraví při práci naleznete na těchto webových stránkách:

https://osha.europa.eu/en (Evropa)

http://www.osha.gov (USA)

Průvodce odstraňováním závad

Příznak Možná příčina Řešení
Nízký výkon anebo nízká volnoběžná rychlost	Nedostatečný tlak vzduchu Zkontrolujte tlak	vzduchu při výkonu naprázdno v místě připojky hadice na brusce. Tlak musí mít hodnotu 6,2 baru (90 psig/620 kPa).
	Ucpané tlumičeModel: OS 70x198mm	Vyjmutí tlumiče naleznete v části „Demontáž krytu“. Vyměňte součást vložku tlumiče (48) (Viz část „Montáž krytu“).
	Ucpaný tlumičModel: OS 75x100mm	Demontáž tlumiče viz část „Rozebrání skříně“. Vyměňte vložku tlumiče (položka 46), viz část „Montáž skříně“.
	Ucpaný tlumič.Model: OS 81x133mm	Demontáž tlumiče viz část „Rozebrání skříně“. Vyměňte vložku tlumiče (položka 50), viz část „Montáž skříně“.
	Zanesené vstupní sítko Vyčistěte vstupní sítko	vhodným čisticím prostřed-kem. Pokud sítko nelze vyčistit, vyměňte jej.
	Jedna nebo několik opotřebovaných nebo poškozených lopatek	Namontujte kompletní sadu nových lopatek (pro zajištění správné funkce je nutné vyměnit všechny lopatky). Všechny lopatky potřete kvalitním olejem pro pneumatické nářadí. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	Vnitřní netěsnost skříně motoru – projevu-je se zvýšenou spotřebou vzduchu a nižší než obvyklou rychlostí	Zkontrolujte správné sestavení motoru a pojistného kroužku. Zkontrolujte, zda není poškozen pojistný kroužek nebo jeho drážka. Vyjměte sestavu motoru a namontujte ji zpět. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	Opotrebené součásti motoru Zajistěte celkovou opravu motoru. Obraťte se na autorizované servisní středisko společnosti Mirka.
	Opotrebovaná nebo poškozená ložiska vřetena	Opotrebovaná nebo poškozená ložiska vyměňte. Viz „Rozebrání vyvažovacího hřídele a vřetena“ a „Ložiska vřetena, AirSHIELDTM a sestava vyva-žovacího hřídele“.
Netěsnost ovladače rychlosti anebo dříku ventilu.	Znečištěná, zlomená nebo ohnutá pružina ventilu, ventil nebo sedlo ventilu.	Rozeberte, zkontrolujte a vyměňte opotřebované nebo poškozené díly. Viz kroky 2 a 3 v části „Roze-brání skříně“ a kroky 2 a 3 v části „Montáž skříně“.
Vibrace/hrubý chod Nesprávná	podložka Používejte pouze podložky určené pro vaše nářadí.
	Přídavná podložka nebo jiný materiál Používejte pouze brusné čtverce a podložky urče-né pro nářadí. Na podložku brusky nepřípevňujte žádné předměty, které nejsou výslovně určeny k použití s bruskou nebo brusným čtvercem.
	Nevhodné mazání nebo nahromadění částic cizích materiálů	Rozeberte brusku a vyčistěte ji vhodným čisticím prostředkem. Sestavte brusku. (Viz „Servisní příručka“.)
	Opotrebované nebo poškozené přední nebo zadní ložisko motoru	Opotrebovaná nebo poškozená ložiska vyměňte. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	U brusek s odsáváním může vlivem nad-měrného podtlaku docházet k přísávání brusného čtverce k rovnému povrchu obrobku.	U brusek s centrálním odsáváním (CV) snížte podtlak v systému odsávání.
