Typ produktu	Parní čistič s vyjímatelnou nádržkou na vodu
Značka	Kärcher
Model	SC 4 Deluxe EasyFix Premium
Rozměry (D × Š × V)	400 × 270 × 300 mm
Hmotnost (bez příslušenství)	6,8 kg
Elektrické napájení	220-240 V ~ 50 Hz
Topný výkon	2200 W
Maximální provozní tlak	0,4 MPa
Doba zahřívání	Přibližně 3 minuty
Kontinuální výdej páry	60 g/min
Maximální špička páry	150 g/min
Kapacita nádržky na vodu	1,3 l
Kapacita parního kotle	0,5 l
Index krytí	IPX4
Třída ochrany	I
Typ hubice pro podlahy	EasyFix
Součástí balení	Hubice s paprskem, malé a velké kruhové kartáče, hubice Power, kartáč na spáry, ruční hubice, mikrovláknový potah, prodlužovací trubky, mikrovláknový mop, kobercová podložka
Bezpečnost	Bezpečnostní termostat, termostat kotle, servisní uzávěr s pojistným ventilem, dětská pojistka na parní rukojeť
Speciální funkce	Nastavení průtoku páry (3 úrovně), vypouštění kotle v režimu CLE, odvápnění doporučeno každých 50 až 100 naplnění podle tvrdosti vody
Údržba	Propláchnutí kotle každých 10 naplnění, odvápnění přípravkem KÄRCHER, praní mopů max. při 60 °C bez aviváže
Náhradní díly a opravitelnost	Originální příslušenství a náhradní díly dostupné na www.kaercher.com, autorizovaný poprodejní servis
Záruka	Podle podmínek země, krytí výrobních vad po předložení faktury

Často kladené otázky - SC 4 Deluxe EasyFix Premium Kärcher

Jak naplnit nádržku na vodu?

Nádržku na vodu lze vyjmout vytáhnutím svisle nahoru nebo naplnit přímo na spotřebiči přes plnicí otvor. Používejte pitnou vodu nebo směs s maximálně 50 % destilované vody. Nepoužívejte čistou destilovanou vodu, kondenzát, dešťovou vodu, detergent ani parfémy.

Jak spustit spotřebič?

Postavte spotřebič na stabilní povrch, zapojte napájecí kabel, otočte volič z polohy OFF do oblasti nastavení páry. LED pásek se rozsvítí červeně a po cca 3 minutách se změní na stálou zelenou: spotřebič je připraven. Stiskněte parní rukojeť pro uvolnění páry.

Jak nastavit průtok páry?

Volič průtoku páry nabízí tři polohy: minimální, střední a maximální. Otočte volič na požadovanou polohu a poté stiskněte parní rukojeť. Před čištěním nasměrujte parní rukojeť na hadřík, dokud pára nezačne rovnoměrně proudit.

Co dělat, když LED dioda rychle bliká červeně?

To znamená, že nádržka na vodu je prázdná nebo nedostatečně naplněná. Naplňte nádržku pitnou vodou nebo směsí s maximálně 50 % destilované vody. Zazní také zvukový signál.

Jak odvápnit parní kotel?

Vypněte a nechte spotřebič vychladnout. Vyprázdněte nádržku na vodu, otevřete servisní uzávěr pomocí prodlužovací trubky, vyprázdněte kotel. Použijte odvápňovací prostředek KÄRCHER: 1 dávka na 0,5 l vody. Nalijte do kotle, nechte působit 8 hodin, vyprázdněte, 2-3krát propláchněte studenou vodou. Uzávěr uzavřete.

Lze spotřebič používat na kobercích?

Ano, s přiloženou kobercovou podložkou. Připevněte mop na podlahovou hubici, poté nasaďte podložku. Používejte nízký stupeň páry, nestříkejte na stejné místo déle než 5 sekund. Před použitím zkontrolujte odolnost koberce na skrytém místě. Nepoužívejte na silné koberce.

Jak čistit skleněné plochy?

Použijte ruční hubici s mikrovláknovým potahem. Nesměrujte proud páry přímo na těsnění okenního rámu. Za chladného počasí předehřejte sklo lehkým napařením celé plochy. Vodu odstraňte stěrkou nebo suchým hadříkem.

Co dělat, když je parní rukojeť zablokovaná?

Pravděpodobně je aktivována dětská pojistka. Posuňte bezpečnostní zámek dopředu, abyste odemkli parní rukojeť. Pokud problém přetrvává, zkontrolujte, zda je spotřebič pod tlakem.

Jaký typ vody je doporučen?

Používejte pitnou vodu z kohoutku nebo směs s maximálně 50 % destilované vody. Nepoužívejte čistou destilovanou vodu, kondenzát ze sušičky, dešťovou vodu, detergent ani parfémy. Příliš tvrdá voda může ucpat hubice.

Jak udržovat textilní příslušenství?

Mopy a mikrovláknové potahy perte v pračce max. při 60 °C. Nepoužívejte aviváž, aby si zachovaly savost. Nesušte v sušičce.

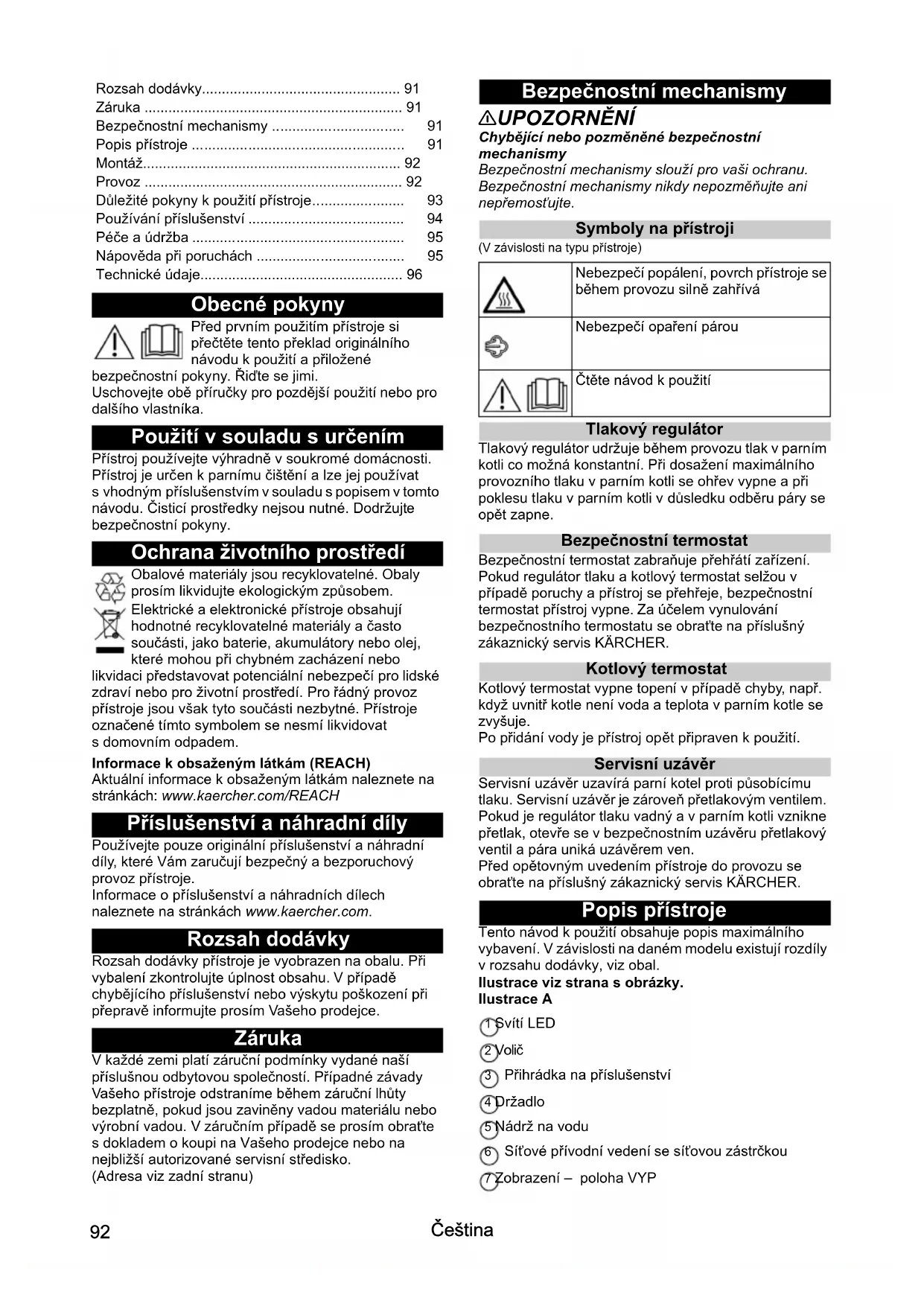

NÁVOD K OBSLUZE SC 4 Deluxe EasyFix Premium Kärcher

Bezpečnostní mechanismy 91

Popis přístroje 91

Montáž 92

Provoz 92

Důležité použití přístroje 93

Používání příslušenství 94

Péče a údržba 95

Nápověda při poruchách 95

Technické údaje 96

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řiďte se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Použití v souladu s určením

Přístroj používejte výhradně v soukromé domácnosti. Přístroj je určen k parnímu čištění a lze jej používat s vhodným příslušenstvím v souladu s popisem v tomto návodu. Čisticí prostředky nejsou nutné. Dodržujte bezpečnostní pokyny.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo vývratu poškození při přepravě informujte prosím Vašeho prodejce.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu)

Bezpečnostní mechanismy

UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu. Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemostujte.

Symboly na přístroji

	Nebezpeči popálení, povrch prístroje se během provozu silné zahrťvá
	Nebezpeči opařeni párou
	Čtěte námod k použití

Tlakový regulátor

Tlakový regulátor udržuje během provozu tlak v parním kotli co možná konstantní. Při dosažení maximálního provozního tlaku v parním kotli se ohřev vypne a při poklesu tlaku v parním kotli v důsledku odběru páry se opět zapne.

Bezpečnostní termostat

Bezpečnostní termostat zabraňuje přehřátí zařízení. Pokud regulátor tlaku a kotlový termostat selžou v případě poruchy a přístroj se přehřeje, bezpečnostní termostat přístroj vypne. Za účelem vynulování bezpečnostního termostatu se obraťte na příslušný zákaznický servis KÄRCHER.

Kotlový termostat

Kotlový termostat vypne topení v případě chyby, např. když uvnitř kotle není voda a teplota v parním kotli se zvyšuje.

Po přidání vody je přístroj opět připraven k použití.

Servisní uzávěr

Servisní uzávěr uzavírá parní kotel proti působícímu tlaku. Servisní uzávěr je zároveň přetlakovým ventilem. Pokud je regulátor tlaku vadný a v parním kotli vznikne přetlak, otevře se v bezpečnostním uzávěru přetlakový ventil a pára uniká uzávěrem ven.

Před opětovným uvedením přístroje do provozu se obraťte na příslušný zákaznický servis KÄRCHER.

Popis přístroje

Tento návod k použití obsahuje popis maximálního vybavení. V závislosti na daném modelu existují rozdíly v rozsahu dodávky, viz obal.

Ilustrace viz strana s obrázky.

Ilustrace A

Svítí LED (2) Volič Přihrádka na příslušenství 4 Prádlo 5 Nádrž na vodu ⑥ Síťové přívodní vedení se síťovou zástrčkou 7 Zobrazení - poloha VYP

8 Minimální parní stupeň 9 Střední parní stupeň 10 Maximální parní stupeň ⑪ Uzávěr pro údržbu 12 Parkovací zarážka pro podlahovou hubici (13) Řiditelné kolečko (14) Parní pistole 15 Páčkový spínač páry (16) Tlačítko na odjištění Dětská pojistka 18 Hadice na vedení páry 19 Tryska s bodovým paprskem 20 Kulatý kartáček, malý (21) Kulatý kartáček, velký 22**Power tryska (23) Kartáček na spáry 24 Ruční hubice (25) Potah z mikrovlákna na ruční hubici 26 Prodlužovací trubka (2 ks) (27) Tlačítko na odjištění (28) Podlahová hubice 29 Suchý zip 30 Pad z mikrovlákna na podlahu (1 ks) (31) Pad z mikrovlákna (2 ks) 32**Kobercový nástavec **SC 4 Deluxe EasyFix Premium

Montáž

Montáž příslušenství

1. Otevřený konec příslušenství nasuňte na parní pistoli, až zaskočí tlačítko na odjištění na parní pistoli.

Ilustrace F

1. Spojte prodlužovací trubku s parní pistolí.

a) Nasuňte 1. prodlužovací trubku na parní pistoli, až zaskočí tlačítko na odjištění na parní pistoli. Spojovací trubka je připojena.

b) Nasuňte 2. prodlužovací trubku na 1. prodlužovací trubku.

Spojovací trubky jsou spojeny.

Ilustrace H

1. Na volný konec prodlužovací trubky nasuňte příslušenství a/nebo podlahovou hubici. Ilustrace I

1. Zasuné zpět dětskou pojistku

Spínač páry je blokován.

1. Stiskněte tlačítko pro odjištění a rozpojte díly. Ilustrace N

Provoz

Plnění vodou

Nádrž na vodu lze kdykoliv vyjmout za účelem naplnění nebo ji naplnit přímo na přístroji.

POZOR

Poškození přístroje

Kvůli nevhodné vodě se mohou trysky ucpat, popř. se může poškodit indikátor stavu vody.

Nenalévejte čistou destilovanou vodu. Použijte směs maximálně 50% destilované vody s vodou z vodovodního řádu.

Neplňte kondenzační vodu ze sušičky prádla.

Neplňte zachycenou dešťovou vodu.

Neplňte přístroj čisticími prostředky ani jinými přísadami (např. vůněmi).

Sejmutí nádrže na vodu pro doplnění

1. Nádrž na vodu vytáhnete svisle nahoru. Ilustrace B
2. Nádrž na vodu naplňte svisle vodou z vodovodu nebo směsí vody z vodovodního řádu a maximálně 50% destilované vody.
3. Vložte nádrž na vodu a zatlačte ji dolů, až zaklapne.

Plnění nádrže na vodu přímo na přístroji

1. Do plnicího otvoru nádržky na vodu nalijte vodu z kohoutku nebo směs vody z vodovodního řádu a maximálně 50 % destilované vody z nádoby.

Zapnutí přístroje

Upozornění

Pokud se v parním kotli nenachází žádná voda nebo je příliš málo vody, spustí se vodní čerpadlo a čerpá vodu ze zásobníku vody do parního kotle. Proces plnění může trvat několik minut.

Upozornění

Přístroj uzavře každých 60 s krátkodobě ventil, přitom se ozve tiché kliknutí. Uzavíráním se zabraňuje tomu, aby se ventil pevně neusadil. Výstup páry přitom není omezen.

1. Postavte přístroj na pevný podklad.
2. Zastrčte síťovou zástrčku do zásuvky.
3. Otočte přepínač z polohy VYP do oblasti nastavení páry.

LED lišta se rozsvítí červeně a pomalu zhasne.

1. Cca za 3 minuty se LED kontrolka rozsvítí trvale zeleně. Přístroj je připraven k použití.

1. Stiskněte spínač páry.

Parní tryska

Regulace množství páry

Množství vycházející páry se ovládá pomocí voliče množství páry. Volič má tři polohy:

	maximálí množství páry
	střední množství páry
	minimálí množství páry

1. Nastavte volič množství páry na požadované množství páry.
2. Stiskněte spínač páry.
3. Před čištěním namířte parní pistoli na hadr, dokud pára neuniká rovnoměrně.

Doplnění vody

Pokud není v nádržce na vodu dostatek vody, LED kontrolka rychle bliká červeně a zazní akustický signál.

Upozornění

Vodní čerpadlo plní parní kotel v intervalech. Pokud je plnění úspěšné, kontrolka LED rychle bliká červeně.

Upozornění

Pokud se v parním kotli nenachází žádná voda nebo je příliš málo vody, spustí se vodní čerpadlo a čerpá vodu ze zásobníku vody do parního kotle. Proces plnění může trvat několik minut.

POZOR

Poškození přístroje

Kvůli nevhodné vodě se mohou trysky ucpat, případně se může poškodit indikátor stavu vody.

Nenalévejte čistou destilovanou vodu. Použijte směs maximálně 50 % destilované vody s vodou z vodovodního řádu.

Neplňte kondenzační vodu ze sušičky prádla.

Neplňte zachycenou dešťovou vodou.

Neplňte přístroj čisticími prostředky ani jinými přísadami (např. vůněmi).

1. Nádrž na vodu naplňte vodou z vodovodu nebo směsí vody z vodovodního řádu a maximálně 50 % destilované vody.

Přístroj je připraven k použití.

Vypnutí přístroje

1. Hlavní spínač přepněte do polohy „OFF".

Obrázek L

Přístroj je vypnutý.

1. Stiskněte spínač páry, dokud přestane vycházet pára.

Obrázek M

Parní kotel není pod tlakem.

1. Zasuňte zpět dětskou pojistku. Spínač páry je blokován.
2. Síťovou zástrčku vytáhněte ze zásuvky.
3. Vypusťte nádrž na vodu.

Vypláchnutí parního kotle

Po každém desátém naplnění nádrže propláchněte parní kotel zařízení.

1. Vypněte přístroj, viz kapitola Vypnutí přístroje.
2. Nechte přístroj vychladnout.
3. Vypusťte nádrž na vodu.
4. Vyjměte příslušenství z přihrádky.
5. Otevřete servisní uzávěr. Otevřený konec produžovací trubky nasaďte na servisní uzávěr, zaaretujte ve vodícím mechanismu a zašroubujte. Ilustrace R
6. Naplňte parní kotel vodou a silně s ním zakyvejte dopředu a dozadu. Tím se uvolní vápenné usazeniny, které se usadily na dně parního kotle.
7. Z parního kotle zcela vypusťte vodu. Ilustrace S

Vyprázdněte parní kotel

Vodu v kotli lze vypustit pomocí režimu CLE:

1. Sejměte nádrž na vodu.
2. Zapněte přístroj.
3. Stiskněte spínač páry 3x, dokud LED nezabliká zeleně a neozve se dlouhé pípnutí.
4. Pára je k dispozici, dokud v parním kotli není žádná voda.

Uložení přístroje

1. Zasuňte prodlužovací trubku do velkého držáku na příslušenství.
2. Ruční hubici a trysku s bodovým paprskem nasuňte vždy na 1 prodlužovací trubku.
3. Velký kulatý kartáček upevněte na trysku s bodovým paprskem.
4. Podlahovou hubici zavěste do parkovací zarážky. Ilustrace O
5. Navijte kabel a uložte jej do přihrádky na příslušenství. Ilustrace Q
6. Uložte parní hadici do přihrádky na příslušenství. Ilustrace P
7. Uložte malý kulatý kartáček a kartáček na spáry do přihrádky na příslušenství.
8. Přístroj uložte na suchém místě zabezpečeném proti mrazu.

Důležité pokyny k použití přístroje

Čištění podlahových ploch

Před použitím přístroje doporučujeme podlahu zamést nebo vysát. Tím se podlaha již před vlhkým čištěním zbaví volných částeček nečistot.

Regenerace textilií

Před čištěním tímto přístrojem vždy vyzkoušejte snášenlivost příslušných textilií na jejich skrytém místě: Napalte textilii, nechte ji vyschnout a poté zkontrolujte výskyt případných změn barvy a tvaru.

Čištění povrchů opatřených nátěry

POZOR

Poškození povrchu

Pára může z hran uvolňovat vosk, leštidlo na nábytek, plastové povlaky nebo barvy a nálepky.

Nesměrujte páru na hrany s nálepkami, protože by se nálepka mohla uvolnit.

Nepoužívejte přístroj k čištění nelakovaného dřeva a parketových podlah.

Nepoužívejte přístroj k čištění lakovaných povrchů ani povrchů s plastovou povrchovou vrstvou, jako je např. kuchyňský a bytový nábytek, dveře a parkety.

1. Při čištění těchto povrchů krátce naparte hadřík a jím povrchy otřete.

Čištění skla

POZOR

Prasknutí skla a poškození povrchů

Pára může poškodit impregnovaná místa okenních rámů a při nízkých venkovních teplotách způsobit pnutí na povrchu okenních skel a v důsledku toho jejich prasknutí.

Nesměřujte páru na impregnovaná místa okenních rámů.

Při nízkých venkovních teplotách zahřejte okenní skla lehkým napařením celého jejich povrchu.

• Povrch okenních skel čistěte ručně hubicí s potahem. Vodu setřete stěrkou na okna nebo plochy skel utřete do sucha.

Používání příslušenství

Parní pistole

Parní pistoli lze použít v následujících případech bez příslušenství:

• Při odstraňování mírných záhybů z pověšených oděvů: Napařte oděv ze vzdálenosti 10–20 cm.
• Při utírání prachu za mokra: Krátce napařte hadřík a jím otřete nábytek.

Tryska s bodovým paprskem

Tryska s bodovým paprskem je vhodná pro čištění obtížně přístupných míst, spár, armatur, odtoků, umyvadel, WC, žaluzií nebo radiátorů. Čím blíže je tryska s bodovým paprskem znečištěnému místu, tím silnější je čisticí účinek, protože teplota a množství páry u ústí trysky dosahují nejvyšších hodnot. Silné vápenné usazeniny lze před parním čištěním ošetřit vhodným čisticím prostředkem. Nechte čisticí prostředek působit cca 5 minut a poté čistěte párou.

1. Nasuňte trysku s bodovým paprskem na hadici.

Ilustrace F

Malý kulatý kartáček je vhodný na čištění ulpívajících nečistot. Kartáčováním lze ulpívající nečistoty odstranit snadněji.

POZOR

Poškození povrchu

Kartáč může poškrábat citlivé povrchy.

Velký kulatý kartáček se hodí k čištění větších, zaoblených ploch, např. umyvadel, sprchových vaniček, van, kuchyňských dřezů.

POZOR

Poškození povrchu

Kartáč může poškrábat citlivé povrchy.

1. Velký kulatý kartáček upevněte na trysku s bodovým paprskem.

Ilustrace G

Power tryska

Power tryska je vhodná na čištění odolných nečistot a vyfukování rohů, spár atd.

1. Namontujte power trysku na trysku s bodovým paprskem vhodnou pro kulatý kartáček. Ilustrace G

Kartáček na spáry

1. Kartáček na spáry se používá k čištění úzkých spár, např. mezi okenními výklenky a klikami ve zdi. Ilustrace G

Ruční hubice

Ruční hubice je vhodná pro čištění malých omyvatelných ploch, sprchovacích kabin a zrcadel.

1. Nasuňte ruční hubici podle trysky s bodovým paprskem na parní pistoli.

Ilustrace F

1. Přetáhněte přes ruční hubici potah.

Podlahová hubice

Podlahová hubice je vhodná pro čištění omyvatelných stěnových a podlahových krytin, např. kamenných podlah, dlaždic a podlah z PVC.

POZOR

Poškození působením páry

Horko a provlhnutí mohou způsobit poškození.

Před použitím ověřte odolnost vůči vysokým teplotám a účinky páry na nenápadném místě koberce s použitím malého množství páry.

Upozornění

Zbytky čisticího prostředku nebo emulzí na ošetření na čištěné ploše mohou při parním čištění způsobit šmouhy, které však při opakované aplikaci zmizí.

Před použitím přístroje doporučujeme podlahu zamést nebo vysát. Tím se podlaha již před vlhkým čištěním zbaví volných částic nečistot. Na silně znečištěných plochách pracujte pomalu, aby pára mohla působit po delší dobu.

1. Spojte prodlužovací trubku s parní pistolí. Ilustrace H
2. Nasuňte podlahovou hubici na prodlužovací trubku. Ilustrace I
3. Upevněte hadr na vytírání na podlahovou hubici. a) Položte hadr na vytírání na podlahu suchými zipy nahoru.

b) Postavte podlahovou hubici na hadr na vytírání a lehce přitlačte. (Ilustrace J)

Hadr na vytírání se suchými zipy sám přichytí na podlahovou hubici.

Sejmutí hadru na vytírání

1. Postavte se nohou na jazýček hadru na vytírání a zvedněte podlahovou hubici nahoru. (Ilustrace J)

Upozornění

Na začátku je suchý zip hadru na vytírání ještě velice silný a případně jde těžko oddělit od podlahové hubice. Po několika použitích a po vyprání je možné hadr na vytírání dobře oddělit od podlahové hubice a dosáhne optimální přilnavosti.

Zaparkování podlahové hubice

1. Při přerušení práce zavěste podlahovou hubici do parkovací západky.

(Ilustrace O)

Kobercový nástavec

Kobercovým nástavcem lze regenerovat koberce.

POZOR

Poškození kobercového nástavce a koberce

Znečištěný kobercový nástavec, žár a provlhnutí mohou koberce poškodit.

Před použitím ověřte odolnost vůči vysokým teplotám a účinky páry na koberec na nenápadném místě koberce s použitím malého množství páry.

Dodržujte pokyny výrobce pro čištěné koberce.

Ujistěte se, že byl koberec před použitím kobercového nástavce vysát a vyčištěn od skvrn.

Případnou vodu (kondenzát) nahromaděnou v přístroji odstraňte před použitím a po provozních přestávkách

odpařením do vhodného odtoku (bez hadru na vytírání/ s příslušenstvím).

Kobercový nástavec používejte pouze s hadrem na vytírání na podlahové hubici.

Při použití kobercového nástavce spouštějte parní čištění pouze na nízký parní stupeň.

Nikdy nesměřujte páru nepřetržitě na stejné místo (maximálně 5 sekund), aby se zabránilo silnému provlhnutí a poškození působením teploty.

Nepoužívejte kobercový nástavec na kobercích s vysokým vlasem.

Upevnění kobercového nástavce na podlahovou hubici

1. Upevněte hadr na vytírání na podlahovou hubici, viz kapitola Podlahová hubice.

Ilustrace J

1. Lehkým tlakem zasouvejte podlahovou hubici do kobercového nástavce, až zaskočí.

Ilustrace K

1. Začněte s čištěním koberce.

Vyjmete kobercový nástavec z podlahové hubice.

UPOZORNĚNÍ

Popálení nohou

Kobercový nástavec se může při napařování zahřívat. Nepoužívejte a nesnímejte kobercový nástavec, pokud jste bosi nebo máte otevřené sandály.

Kobercový nástavec používejte a snímejte pouze ve vhodné obuvi.

1. Stlačte jazýček kobercového nástavce špičkou pevné boty dolů.
2. Zvedněte podlahovou hubici nahoru. Ilustrace J

Péče a údržba

Odstraňování vodního kamene v parním kotli

Upozornění

Protože se v přístroji usazuje vodní kámen, doporučujeme jej přístroj zbavovat po počtu naplnění nádrže na vodu uvedeném v tabulce (NN = naplnění nádrže).

Rozsahtvrdosti \( ^{\circ } \) dH		mmol/I NN
I	m ěkká 0	-70-1,3	100
II	střední	7 - 14	1,3 - 2,5	90
III	tvrdá	14 - 21	2,5 - 3,8 75
IV	velmi tvrdá	>21	>3,8	50

Upozornění

Informace o tvrdosti vody z vodovodního řádu poskytne vodohospodářský úřad nebo městská vodárna.

POZOR

Poškození povrchu

Odvápňovací roztok může narušovat citlivé povrchy. Přístroj plňte a vypouštějte opatrně.

1. Vypněte přístroj, viz kapitola Vypnutí přístroje.
2. Nechte přístroj vychladnout.
3. Vypusťte nádrž na vodu.
4. Vyjměte příslušenství z přihrádky.
5. Otevřete servisní uzávěr. Otevřený konec prodlužovací trubky nasaďte na servisní uzávěr, zaaretujte ve vodícím mechanismu a zašroubujte. Ilustrace R
6. Z parního kotle zcela vypusťte vodu. Ilustrace S

POZOR

Poškození přístroje odvápňovacím prostředkem

Nevhodný odvápňovací prostředek a nesprávné dávkování odvápňovacího prostředku mohou přístroj poškodit. Používejte výhradně odvápňovací prostředky firmy KÄRCHER. Použijte 1 dávkovací jednotku odvápňovacího prostředku na 0,5 litru vody. 7. Použijte odvápňovací roztok podle pokynů. 8. Odvápňovací roztok nalijte do parního kotle. Parní kotel neuzavírejte. 9. Nechejte odvápňovací roztok působit po dobu cca 8 hodin. 10. Z parního kotle zcela vypusťte odvápňovací roztok. 11. V případě potřeby proces odstranění vodního kamene zopakujte. 12. Parní kotel 2 nebo 3krát vypláchněte studenou vodou, aby se odstranily všechny zbytky odvápňovacího roztoku. 13. Z parního kotle zcela vypusťte vodu. Ilustrace R 14. Vysušte držák síťového připojovacího kabelu. 15. Zašroubujte servisní uzávěr pomocí prodlužovací trubky.

Při praní se řiďte pokyny na utěrkách. Nepoužívejte aviváž, aby utěrky mohly snadno pohlcovat nečistotu.

1. Hadry na vytírání a potahy lze prát v pračce maximálně na 60 °C.

Nápověda při poruchách

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.

△VAROVÁNÍ

Nebezpečí úrazu elektrickým proudem a popálení

Dokud je přístroj připojen k elektrické síti nebo dokud není dosud vychladlý, je odstraňování poruch nebezpečné.

Odpojte síťovou zástrčku.

Nechte přístroj vychladnout.

Snížené množství páry

Parní kotel je zanesen vodním kamenem.

• Odstraňte vodní kámen v parním kotli.

LED kontrolka bliká rychle červeně a zazní signál

V nádrži na vodu není voda.

Naplňte nádrž na vodu.

Nelze stisknout spínač páry

Spínač páry je zajištěn dětskou pojistkou.

• Dětská pojistka je posunuta vpřed. Spínač páry je odblokován.

Dlouhá doba ohřevu

Parní kotel je zanesen vodním kamenem.

• Odstraňte vodní kámen z parního kotle.

Silný výtok vody

Parní kotel není zanesen vodním kamenem.

• Odstraňte vodní kámen z parního kotle.

Technické údaje

	SC 4 Deluxe EasyFix	SC 4 Deluxe EasyFix Premiu m
Elektrické pripojení
Napěti V 220 -	240	220 - 240
Fáze ~ 1 1
Kmitočet Hz 50 50
Druh krytí IPX4 IPX4
Třída krytí I I
Üdaje o vykonu zařizení
Topný vykon	W 2200 2200
Maximálné provozní tlak	MPa 0,4	0,4
Doba ohřevu	minut 3	3
Trvalé napařoványí	g/min 60 60
Maximálné parní impuls	g/min 150	150
Množství naplné
Nádrž na vodu	I 1,3	1,3
Parní kotel	I 0,5	0,5
Rozměry a hmotnost
Hmotnost (bez príslušenství)	kg 6,8	6,8
Délka	mm 400	400
Šířka	mm 270	270
Výška	mm 300	300

Technické změny vyhrazeny.

Kazalo

Manjkajoče ali poškodovane varnostne naprave

Použitie príslušenstva 116

Ošetrovanie a údržba. 118

Bezpečnostný termostat

Pred opätovným uvedením prístroja do prevádzky sa obráťte na príslušný zákaznícky servis KÄRCHER.

Popis prístroja

21 Kruhová kefa veľká 2 Power dýza 23 Štrbinová hubica 24 Ručná hubica Potah z mikrovlákna pre ručné hubicu 26 Predlžovacie trubice (2 ks) 27 Tlačidlo na odblokovanie 28 Podlahová hubica 29 Spojenie na suchý zips 30 Podlahová handra z mikrovlákna (1 ks) ③ Podlahová handra z mikrovlákna (2 ks) 32 Klzák na koberce

**SC 4 Deluxe EasyFix Premium

Montáž

Montáž příslušenství

Příslušenství je spojené.

Odpojení příslušenství

1. Posuňte dětskou pojistku zpět. Parní páka je zablokovaná.
2. Stiskněte tlačítko pro odblokování a díly od sebe oddělte.

Obrázek N

Provoz

Plnění vody

Nádrž na vodu můžete při plnění kdykoliv složit nebo plnit přímo v přístroji.

POZOR

Poškození přístroje

Nevhodná voda může ucpat dýzu resp. poškodit indikátor výšky hladiny vody.

Pokud není dostatek vody v nádrži na vodu, bliká LED dioda rychle načerveno a zazní zvukový signál.

Upozornění

Vodní čerpadlo napouští parní kotel v intervalech. Pokud je plnění úspěšné, bliká LED indikátor rychle červeně.

Upozornění

Pokud je v parním kotli příliš málo vody, případně žádná voda, zapne se vodní čerpadlo a přečerpá vodu z nádrže.

Nevhodná voda může ucpat trysky, resp. poškodit indikátor výšky hladiny vody.

Páru nikdy nesměrujte na zapečetěná místa okenního rámu.

Okenní tabule zahřejte při nízkých venkovních teplotách tím, že celý povrch skla lehce naparíte.

• Plochu okna vyčistěte ruční hubicí a potahem. Na stažení vody použijte stěrku na okna nebo plochy vytřete do sucha.

• Na odstraňování lehkých záhybů z visících oděvů: Odev naparujte ze vzdálenosti 10–20 cm.
• Na stírání vlhkého prachu: Utěrku krátce naparte a vytírejte s ní nábytek.

Tryska bodovým proudem

Kruhová kefka (malá)

Malá kruhová kefka je vhodná na čištění odolných nečistot. Prostřednictvím kefek je možné snadno odstranit odolné nečistoty.

POZOR

Poškozené povrchy

Kefa může poškrábat citlivé plochy. Nevhodné na čištění citlivých ploch.

1. Malou kruhovou kefku namontujte na dýzu s bodovým prúdom.

Obrázok G

Kruhová kefa veľká

Veľká kruhová kefa je vhodná na čistenie veľkých oblých plôch, napr. umývadiel, sprchových vaničiek, vaní, kuchynských drezov atď.

POZOR

Poškodené povrchy

Kefa môže poškriabať citlivé plochy. Nevhodné na čistenie citlivých plôch.

1. Veľkú kruhovú kefku upevnite na dýzu s bodovým prúdom.

Obrázok G

Power dýza

Power dýza sa hodí na čistenie zatvrdnutých nečistôt a na vyfukovanie rohov, škár atď.

1. Power dýzu namontujte na dýzu s bodovým prúdom vhodnú pre kruhovú kefu. Obrázok G

Štrbinová hubica

1. Štrbinová hubica sa používa na čistenie úzkych štrbín, napr. medzi okennými výklenkami a kľukatými miestami v stene.

Obrázok G

Rucní hubice

Podlahová hubice se hodí na čištění umyvatelných povrchů stěn a podlah, jakými jsou např. kamenné dlaždice, dlažba a PVC podlahy.

POZOR

Škody v důsledku působení páry

Teplo a převlhčení mohou způsobit škody. Před použitím zkontrolujte odolnost vůči teplu a působení páry na nenápadném místě s malým množstvím páry.

Upozornění

Podlahová hadra sama drží na podlahové hubici prostřednictvím suchého zipu.

Odstranění podlahové hadry

1. Nohu položte na jazyk podlahové hadry a podlahovou hubici zvedněte nahoru.

Obrázek J

Upozornění

Na začátku je upínací páska utěrky na podlahu ještě velmi silná a případně se dá jen těžko odstranit z podlahové hubice. Po několikanásobném použití a po vyprání utěrky na podlahu se tato dá lehce odstranit z podlahové hubice a dosáhla optimální přilnavost.

Zaparkování podlahové hubice

1. Při přerušení práce zavěste podlahovou hubici na parkovací držák. Obrázek O

Kluzák na koberce

Pomocou klzáka na koberce je možné osviežiť koberce.

POZOR

Poškodenia klzáka na koberce a koberca

Nečistoty na klzáku na koberce, ako aj veľmi vysoké teploty a vlhkosť vzduchu môžu viesť k poškodeniu koberca.

Pred použitím okrem toho skontrolujte odolnosť voči pare a pôsobenie pary na koberec na nenápadnom mieste s malým množstvom pary.

Rešpektujte pokyny na čistenie výrobcu koberca.

Pred použitím a po pracovných prestávkach môžu nahromadenú vodu (kondenzát) z prístroja odstrániť vypustením pary do odtoku (bez handry na podlahu/s príslušenstvom).

Klzák na koberce používajte len s handrou na podlahu nasadenou na podlahovej hubici.

Čistenie parou pri použití klzáka na koberce vykonávajte pri nízkom parnom stupni.

Paru nesmerujte stále na jedno miesto (maximálne 5 sekúnd), aby ste zabránili silnému navlhčeniu a riziku poškodenia pôsobením teploty.

Klzák na koberce nepoužívajte na koberce s vysokým vlasom.

Upevnenie klzáka na koberce na podlahovú hubicu

1. Handru na podlahu upevnite na podlahovú hubicu, pozrite si kapitolu Podlahová hubica.

Obrázok J

1. Podlahovú hubicu miernym potlačením vsuňte do klzáka na koberce a zaaretujte ju.

Obrázok K

1. Začnite s čistením koberca.

Odstránenie krytu na koberce z podlahovej hubice

UPOZORNENIE

Popáleniny na nohe

Vodárenský podnik alebo podniky verejných služieb vám poskytnú informáciu o tvrdosti vody z vodovodu.

POZOR

Poškodené povrchy

Odvápňovací roztok môže poškodiť citlivé povrchy. Prístroj plňte a vyprazdňujte opatrne.

Používajte výlučne odvápňovacie prostriedky KÄRCHER.

Použite 1 dávkovaciu jednotku odvápňovacieho prostriedku na 0,5 l vody.

1. Odvápňovací roztok používajte podľa pokynov.
2. Odvápňovací roztok nalejte do parného kotla. Parný kotol nezatvárajte.
3. Odvápňovací roztok nechajte pôsobiť cca 8 hodín.
4. Odvápňovací roztok úplne vyprazdnite z parného kotla.
5. V prípade potreby zopakujte proces odvápňovania.
6. Parný kotol 2-krát alebo 3-krát vypláchnite studenou vodou, aby sa odstránili všetky zvyšky odvápňovacieho roztoku.
7. Vodu úplne vyprázdnite z parného kotla.

Obrázok R

(príslušenstvo - podľa rozsahu dodávky)

Upozornenie

Parná páka je zaistená detskou poistkou.

Detskú poistku posuňte dopredu.

Parná páka je odblokovaná.

Dlhá doba zohrievania

Hmotnost' (bez príslušen-stva)	kg	6,8	6,8
Dížka	mm	400	400
Širka	mm	270	270
Výška	mm	300	300

Technické zmeny vyhradené.

Poškození na kluzáku pro koberce a na koberci

Nečistoty na kluzáku pro koberce, stejně jako horko a vlhkost, mohou způsobit poškození koberce.

Kromě toho před použitím na nenápadném místě s nejmenším množstvím páry vyzkoušejte odolnost koberce vůči horku a působení páry.

Dbejte na pokyny výrobce koberce pro čištění.

Před použitím kluzáku pro koberce se ujistěte, že je koberec vysátý a že jsou skvrny odstraněny.

Před použitím a po přestávkách v práci odstraňte případné nahromaděné vody (kondenzát) v přístroji tím, že necháte páru uniknout do odvodu (bez hadříku na mytí podlah / s příslušenstvím).

Používejte kluzák pro koberce pouze s hadříkem na mytí podlah na podlahovém nástavci.

Při použití kluzáku pro koberce čistěte párou s nízkým stupněm páry.

Aby nedošlo k nadměrnému navlhčení a nebezpečí poškození vlivem teploty, nesměřujte páru nepřetržitě na jedno místo (maximálně 5 sekund).

Nepoužívejte kluzák pro koberce na kobercích s vysokým vlasem.

Upevnění kluzáku pro koberce na podlahový

nástavec

1. Připevněte hadřík na mytí podlah na podlahový nástavec, viz kapitola Podlahový nástavec.

Obrázek J

1. Podlahový nástavec lehkým tlakem zasuňte a zacvakněte do kluzáku pro koberce.

Obrázek K

Poškození na kluzáku na koberce a koberci

Nečistoty na kluzáku na koberce, stejně jako teplo a vlhkost, mohou vést k poškození koberce.

Kromě toho před použitím zkontrolujte odolnost koberce vůči teplu a působení páry na nějakém nenápadném místě s nejmenším množstvím páry.

Věnujte pozornost pokynům výrobce koberce pro čištění.

Zajistěte, aby byl koberec vysátý a aby byly před použitím kluzáku na koberce odstraněny skvrny.

Před použitím a po přerušení práce odstraňte případnou nahromaděnou vodu (kondenzát) v přístroji odpařením do odtoku (bez utěrky na podlahu/s příslušenstvím).

Používejte kluzák na koberce pouze s utěrkou na podlahu na podlahovém nástavci.

Při použití kluzáku na koberce používejte čištění párou pouze s nízkým stupněm páry.
