| Typ produktu | Infračervený pohybový detektor |
| Značka | Steinel |
| Model | IS 2160 ECO |
| Rozměry (V × Š × H) | 113 × 78 × 73 mm |
| Napájení | 220-240 V, 50/60 Hz |
| Detekční úhel | 160° |
| Maximální dosah | 12 m |
| Maximální detekční plocha | Přibližně 165 m² |
| Horizontální nastavitelnost | 40° (s orientačním zařízením) |
| Vertikální nastavitelnost | 70° |
| Nastavení soumraku (prahová hodnota reakce) | 2 až 1 000 lux, plynule nastavitelné |
| Časové zpoždění (časovač) | 5 sekund až 35 minut, plynule nastavitelné |
| Maximální výkon připojeného osvětlení (žárovka/halogen) | 600 W |
| Maximální výkon připojeného osvětlení (LED/elektronický předřadník) | 250 W (max. 50 ks, C < 88 µF) |
| Ochrana | Doporučený jistič 10 A |
| Stupeň krytí (IP) | IP54 |
| Provozní teplota | -20 °C až +50 °C |
| Doporučená montážní výška | Přibližně 2 m |
| Údržba a čištění | Čistěte čočku vlhkým hadříkem (bez čisticích prostředků) |
| Záruka výrobce | 5 let na detektory (za podmínek) |
| Likvidace | Ekologická recyklace podle místních předpisů |
Často kladené otázky - IS 2160 ECO STEINEL
Dotazy uživatelů ohledně IS 2160 ECO STEINEL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pohybový detektor ve formátu PDF zdarma! Najděte svůj návod IS 2160 ECO - STEINEL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IS 2160 ECO značky STEINEL.
NÁVOD K OBSLUZE IS 2160 ECO STEINEL
Vázěný zákazníku,
děkujeme vám za důvěru, kterou jste nám projevil zakoupením tohoto infračervěno senzoru značky STEINEL. Rozhodl jste se pro vysoce kvalitné produkt, který byl vyroben, testována zabalen snejvětů
možnou pečlivostí. Před instalaci se, prosím,seznamte s tímtomontážním námudem. Pouze odborně provedená instalace a zprovozněni totiž zaruci dlouhý, spolehlivý a bezporuchové provoz.
Přejeme yám, abyste
byl's novým infracervenym senzorem naprostó
spokojen.
Princip Činnosti
Vestavěný pyroelektrický senzor zaznamenáva neviditelné tepelné zářeni vydávané pohybujicimi se těly (osob, zviţat atd.). Takto zaznamenané tepelné zářeni je pak elektronicky prevedeno na signal způso-bujíci zapnutí pripojeného spotřebiece (např. osvětlení) Tepelné zářeni neprochází prěkážkami, jakymi jsou například zdi nebo skleněné tabule, a v těchto prípadech tedy
(viz obr.na strane 2)
k zapnutí nedochází.
S uhlem záchytu 160°
a dosahem max. 12
m senzor kontrluje
plochu o Rozloze asi 165 m^2 . Ma-li bytPokryta
mensi oblast, lze
dosah snizit natočením
senzorové Jednotky
ve svislém směru. Pri
použití prilozeneho
natačecího zařizení
je možno nastavovat
polohu pristroje rovněž ve
vodorovné směru, takze
lze dosáhnout cileného
vymezeni oblasti zachytu.
Navic je nasazenim
krycich clon mozno
individualn' nestavit i
uhel zachytu.
Duležite:
Nejbezpečnějsího
zachycné pohybu
dosáhnete tehdy,
je-li prístroj namontován
napríč ke směru chúze a
senzoru pritom nebrání ve
vyhledu zádné prekážky
(jako např. stromy, zdi
atp.).

BezpečnostníPokyny
- Před zahájením jakýchkoli prací na hlásiči pohybu je nutno prěrušit privod napěti!
-
Připojované elektrické vedení nesmí být během montáze pod napětím. Proto je nejoprve třeba vypnout proudly poté pomoci zkousečky napěti zkontrolovat, zda je vedení bez napěti.
-
Pri instalaci senzoru se jegná o práci na sítovém napěti. Musi proto byt provedena odborně podle obvyklych predpisu pro instalaci elektrickych zařizení a podminek jejich pripojeni dle CSN.
-
Miejte, prosim, na pameti, ze senzormusi byt zajisten jisticem vedeni o hodnote 10 A. Vedenipouzite k priopojenik siti smi mit maximalin prumr 10 mm.
Misto montáze by melo
byt vzdáleno alespon 50
cm odnejblizsiho svítidla,
jehoz tepelné zárení mûze
mit za následek chybnou
aktivaci senzoru. Aby
bylo možno dosáhnout
uvedeného do-sahu 12
m, měla by mon-tážní výška Činit asi 2
m. Dodržujte, prosim,
bezpec-nostnídkovyny
uvedené na straně 26.
Postup pri montáži
- Povolte upevnovaci srouby vika tlesa 1.
- Neodpojute vnitní vodiče od svítidlovie svorkovnice, nýbrž mínym tahem vyjměte celou svorkovnici včetné senzorove Jednotky 2(valce). Těsnici zátky jsou určeny pro sítový kabel o vnějsim prüměru 5-9 mm.
- Pridržte montázní desku 3 u stěny / stropu a označte si mista pro vyvrtání otvorů, dávejte pritom pozor na umistěné elektrického vedení ve zdi / stropu. Vyvrteje otvory a vložte do nich hmoźdinky (Ø 6 mm). 4. Podle potřeby vylomte
predlisované otvory pro protoazení kabelu privedeného pod omitkou 4 nebona omitce 5.Do techto otvoru vlozte pryové zatky, tyto prerazte a protáhnete jimi kabel.
Upozornéni: Pri použiti privodniho vedení na omíte se doporučuje provést montáž natačecího zařizení 6 (viz níze). Alternativné lze těleso pristroje prorazit v mistě ztěnceni materialú a tímtó mistrém pak protáhnout kabel.
5. Prisroubujte montážní desku 3 ke stěné.
6a) Připojeni k elektrické siti:
K pripojení k elektrické siti použijte kabel se 2 až 3 vodiči:
L = fázový vodič
N =neutralí vodič
PE = ochranny vodič V pripadě pochybností je nutno identifikovat Jednot-live vodiče kabelu pomocizkou-šečky napěti; po provedeni zkoušky musí být napěti opět odpojeno.
Fázovy (L) a neutralí vodič (N) se pripoj podle
obsazení prislušnych svorek. Ochranny vodič se pripoji ke svorce zemnicího kontaktu . V privodním sǐtovém vedení muže byt samozřejné zaazen bežný sǐtový vypínač.
6b) Pripojeni privodniho vedeni spotbrebiče
Privodni vedeni spotre-bice (napr. svitidla) je rovnéž tvoreno dvou- až třivodi-čovým kabelem. Pripojení se provede prostřednictvím svorek N a L'. Fázový vodič spotre-bice se zapoji do svorky označene L'. Neutrálni vodič se prostřednictvím svorky označné N propoji sneutralím vodičem sítoveho privodniho vedení. Ochranný vodič se pripoji k zemnicímu kontaktu
- Po dokončeni zapojovani vložte svítidlovou svorkovnici společné se senzorovou Jednotkou 2 do montážné desky 3 a uzavřete ji pomoci vika tělesa 1 a upevnovacích sroubů.
Montáž pomoci natačecího zařizení
Natačecí zařizení 6 umož-ñuje natačeni hlásice pohybu ve vodorovné směru. Lze jím provadět dodatečné vyrovnáni oblasti záchytu.
1. Polokoule 7 vytlacte
z prilozeného natačecho
zañzení 6.
2. Pridrzte natačecí zaření 6 u stěny a označte si mista pro vyvrtáni otvorů, vyvrtejte otvory a vložte do nich hmož-dinky, protáhněte kabel. Připojení provedte tak, jak je popsánov odstavci „Instalace".
- Polokoulemi 7 prostréšrouby a těmito upevněte natačecí zařizení 6 tak, aby hlava šroubu dosedála na hladkou stranu polokoule a vypouklá strana na mon-tážné desku 3 (viz obrázek).
Funkce
Po provedení pripojení a montáze senzoru je zařizení možno uvest do
provozu. Na spodni strané pristroje lze provest dvoji nastaveni.

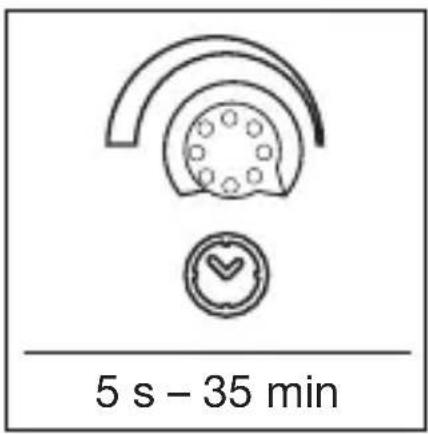

Zpožděné vypnutí (časové nastavení)
Požadovanou dobu, po
kterou má lampa svítit,
je:no nastavit plynule
v Rozmezi od asi 5 s do
max. 35 min. Pravy doraz
otočného regulatoru
znaměna nejkratsí dobu,
tedy asi 10 s, levý doraz
otočného regulátoru znaméná nejdelísi dobu, tj. asi 35 min. Pri nastavovani oblasti záchytu a pri provaděni funkčnézkoušky se doporučuje zvolit nejkratsí dobu. Pri každém pohybu zaznamenaném v oblasti záchytu se nastavená doba aktivujé znovu od počátku.

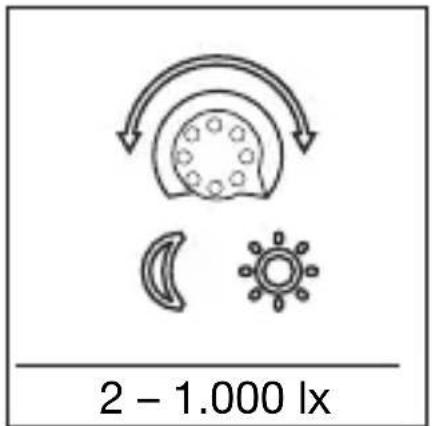

Soumralkové nastaveni (prah citlivosti)
Požadovanou prahovou reakčni dobu senzoru je možno nastavit plynule v Rozmezi od asi 2 lx do 1.000 lx. Otočné regulaţor pravého dorazu znamená provoz za denniho světla, tedy asi 1.000 lx.
Otočný regulator leveho dorazu znamená soumrajový provoz, tedy asi 2 lx. Pri nastavovani oblasti zachytu a pri provaděné funkčnézkoušky za denniho světla musí byt regulačné sroub otočné až k pravěmu dorazu.
Nastavení dosahu
(viz obr.na strane 4)
Dosah je mozno zmen-sit natocenim senzoru ve svislem smeru (a 己 70^ ).
Natočením až o 40°
ve vodorovné směru (pouze za použití natačecího zařizenì) lze individuálné vyrovnat oblast záchytu.
Jemné seřizení pomoci krycích clon
(viz obr.na strane 4)
Pomoci prilozenych krycich lepicich stitku lze individualse nastavovat uhel zachytu senzoru. Dakto je mozno cilene
sledovat nebo naopak
vyloučit určité dǐlčí oblasti,
například sousední pozem
ky nebo chodníký.
Příklady zapojeni

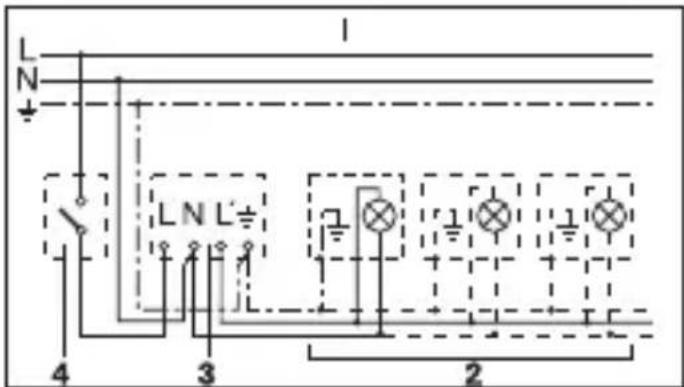

1. Svítidlo, u kterého není k dispozici nulový vodič

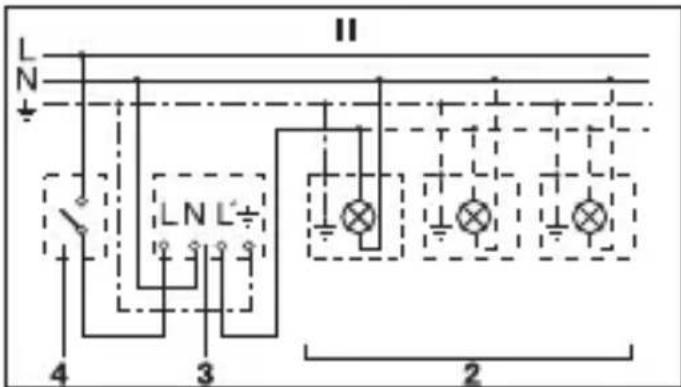

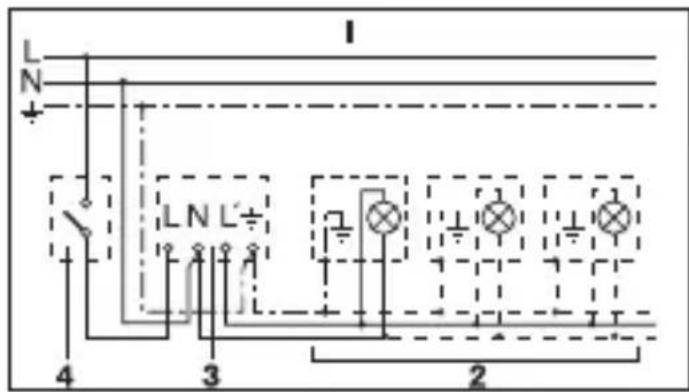

2. Svítidlo s nulovým vodičem

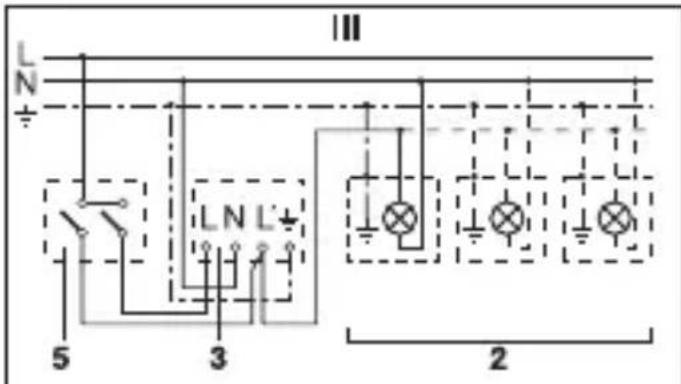

3. Připojeni prostřednictvím sérioveho prepinače ručniho a automatického provozu

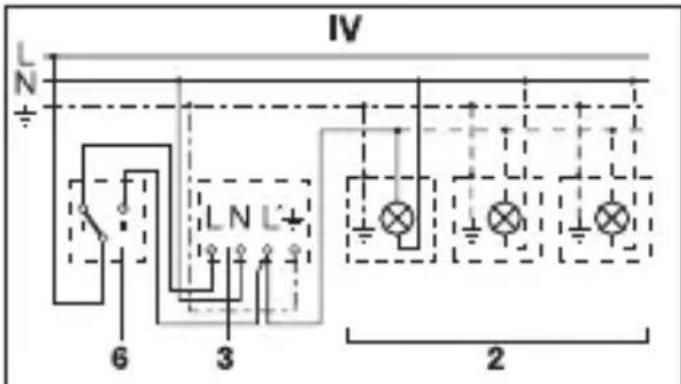

4. Připojení prostřednictvím prepinače pro trvalé osvětlení a automatický provoz
Poloha I: automatický provoz
Poloha II: ručné ovládané trvalé osvětlení
Pozor: Vypnutí pouze prepínat mezi polohou l a polohou II.
1) napr. 1-4 zárovky po 100 W
2) spotbrebic, osvétlení max. 600 W (viz Technická data)
3) pripojovací svorky pristroje IS 2160
4) domovni vypinač
5) sérióvý domovní prépínáč, ručné provoz, automatika
6) domovni prepinač, automatika, trvalé osvětlení
Provoz / ošetřovani
Infračerveny senzor je vchodný k automatickému zapínani osvětlení. Prístroi není vchodný pro SPECIALNI poplašné poustavy proti vloupání, protoze není vybaven príslušnám predepsaném zabezpečením proti sabotáži. Funkci
hlásiče pohybu mohou ovlivnovat povětrností podmíky. Při silních poryvech větru, sneženi, dešti nebo krupobítůte dojít k chybnému zapnutí, ponevadž nahlé vykyvy teploty nemohou byt odlišeny od učinku sku
technych zdrojutepla. Snimaci cocku je v pripadé zneciisteni mozno ocistit vlhkym hadrikem (bez pouziti cisticich prostredku).
Technická data
Rozměry: (V × × H) 113 × 78 × 73 ~mm
Vykon: Zatizeni zarovky / halogenové zarovky: 600 W
Zatízeni LED/EVG: 250 W (50 pseudotek c < 88 μF)
Připojení k siti: 220 - 240 V, 50/60 Hz
Uhel záchytu: 160^ s ochranou proti podlezení
Rozsah natočeni senzoru: vodorovně 40^ , svisle 70^
Dosah: max. 12 m
Soumrakové nastavení: 2 - 1.000 lx
Casové nastavení: 5 s - 35 min. (nastavení z vyroby: 5 s)
Soumradové nastavení: 2 - 1.000 lx (nastavení z vyroby: 1.000 lx)
Trida kryti: IP54
Teplotni Rozmezi: -20 °C až +50 °C
Provozní poruchy
- vadna pojistka, pristroj neni zapnut
-
zkrat
-
nova pojistka, zapnout sǐtovy vypinač, zkontrolovat vedení pomoci zkousečky napěti
- zkontrolovat pripojeni
Přistroj nezapíná
- pri Denním provozu je zvoleno soumrakové nastavení opovidajíci nočnímu provozu
- vadna zárovka
- vypnuty sitovy
- vypinač
-
vadna pojistka
oblast záchytu není
presné nastavena -
provést nové nastaveni
- vymenit zárovku
- zapnout
- nová pojistka, popr.
zkontrolovat pripojení - znovu seridit
| PříčinaPorucha | Náprava | |
| Přístroj nevypíná | trvaly pohyb v oblasti záchytuspinané svítidlo se nacházi v oblasti zá-chytu a jeho opětné zapnutí je zpúsobeno jím vyvolanou změ-nou teplotyzařeni WLAN umistit velmi blízkó senzoru sériovým domovním prěpinačem byla na-staven trvaly provoz | zkontrolovat oblast a prípadné znovu serídit nebo zákřytzměnjit oblastZvětsit vzdálenostmezi zařizením WLAN a senzoremnastavit sériový prě-pinač na automatický provoz |
| Přístroj stále střidavězapíná a vypíná | svítidlo se nacházi v oblasti záchytu v oblasti záchytu se pohybuji zviřata | prěstavit oblast, zvětsit vzdálenost, snížit vykon natočit senzor vyše popř. cíleně zákřyt, prěstavit oblast popř. zákřyt |
| Přístroj zapínáv nevhodnou dobu | vitr pohybuje stromy a keři v oblasti záchytu zaznamenáványí pohyb uat na ulici Zařeni WLAN umistit velmi blízkosenzoru náhlá změnateptloty zpúsobená povětrnostními vlyvy (vitr, déžt, sníh) nebo odvětrávaným vzduchem proudićim od ventilátorů Či z otevřenych oken | prěstavit oblast popř. zákřytprěstavit oblast, sklonit senzor Zvětsit vzdálenostmezi zařizením WLAN a senzoremzměnjit oblast záchytu, změnit mistro montáže |
| Změna dosahu senzorové lampy | jiná teplota okolí | pri studeném počasí zkrátit dosah senzoru jeho skloněnim pri teplém počasí nastavit senzor vyše |
Likvidace
Elektrická zařizení, príslušenstvá a obaly by měly být odvezeny k ekologickému opětovnému zhodnoceni.

Nevyhazujte elektrická zaři-zení do domov-ního opadu!
Jen pro zeme EU:
V souladu s platnou evropskou smernic i o opadnich elektrickych a elektronickych zaizenich a jejim prevedeni do narodniho przyva musi byt nepouzi-telná elektricka zaizeni separována a odevzdána k ekologickému opetovnému zhodnoceni.
Záruka vyrobce
Jako kupujićumu vám vúči prodávajćumu prináleží zákonem predepsaná práva. Pokud tato práva ve vaši zemi existuji, nejsou našim prohlášením o záruce zkrácena ani omezena. Poskytneme vám 5 letou záruku na bezvadné provedeni a rádnou funkčnost vašeho profesiónánlího senzorického vyrobku značky STEINEL.
Ručime za to, ze tento vyrobek nemámaterialové, vyrobní a konstrukčné vady. Ručime za funkčnost všech elektronicích součástek a kabelů, i za nezávadnost všech použitých materialů a jejich povrchů.
Uplatnováni záruky:
Chcete-li vás vyrobek
reklamovat, zašte
jej nedemontovaný
a vyplacene s ori-ginalním dokladem
o koupi, ktery musi obsahovat datum
koupé a název vyrobku,
vašemu prodejci nebo
primo nám, na adresu
STEINEL Technik s.r.o. Rumunská 655/9,
460 01 Liberec 4.
Doporucujeme vám,
abyste doklad o koupi
do uplynuti záručni
doby pečlivě uschovali.
Společnost STEINEL
neruci za prepravní
náklady a rizika týkajíci
se zpětného zaslání.
Dalí informace
k uplatnovány záruky
jsou uvedeny na naí
webové stráncce www.
steinel.cz
Jestlize budete
uplatnovat reklamaci
nebo mate nějaké do-tazy týkajíci se vyrobku,
můžete nám kdykoli
zavolat na servisné
horkou linku +420 485
253 271.
SK
- Montážnu dosku 3
priskrutkovat na stenu.
Sietovy privod je tvoreny
2- až 3-žilovým káblom
L = fázza
N =neutralny vodič
PE = ochranný vodič
Pri pochybnostiach musite kable identifikovat napatovou skusackou; nasledne ich znovu opojte od napatia. Faza (L) a neutralny vodic (N) budu podla obsadenia svoriek zapojene.
Ochranny vodič pripoj-
te na uzemnovaci kontakt
Na sietovy privod mozno samozrejmame namontovat sietovy spinac na zapinanie a vypinanie.
- Po ukončeni káblovych vedení svorkysvietidla spolu so senzorovou Jednotkou 2v montážnej doske 3vsadit' a zatvorit pomocou krytu 1 a pripevnovacích skrutiek.
Montáž s vychylovacim zariadením
Vychylovacie zariadenie 6 umožnuje horizontáne vychylenie hlásiča pohybu. Taktomozno oblast snímania dodatočne nastavit.
1. Pologule 7 z prilożeného vychylovacieho zariadenia 6 vytlacit.
-
Podržte vychylovacie zariadenie 6 na stene a vyznačte vrťacie otvory, vyvrťajte otvory, osadte hmoždinky, prevedte kábel. Vykonajte pripojenie podla popisu v Časti „Instalácia".
-
Prevedte skrutky cz pologule 7 a upevnite vychylovacie zaria-denie 6 pomocou nich tak, aby hlava skrutky priliehala na hladku stranu a klenutá strana na montážnu dosku 3 (pozri obrazok).

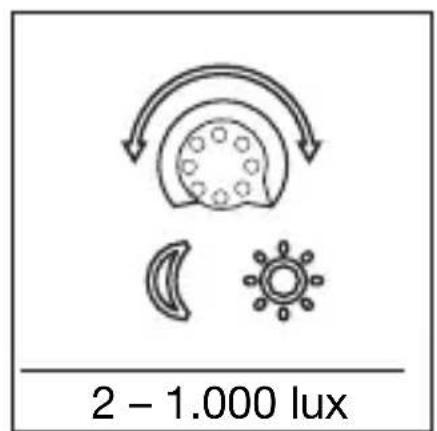

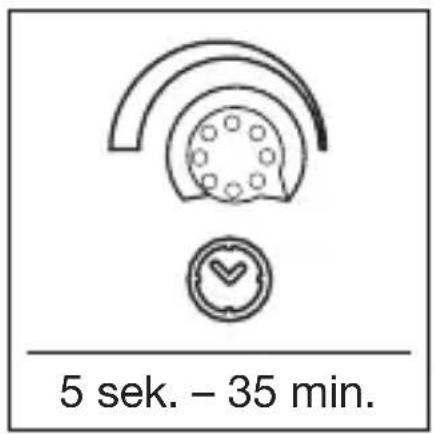

Funkcie
Po zapojeni a namontovani senzora mozmno zariadenie uviest do



1. Svetidlo bez nulového vodiča
