| Toote tüüp | Infrapunaliikumisandur |
| Bränd | Steinel |
| Mudel | IS 2160 ECO |
| Mõõdud (K × L × S) | 113 × 78 × 73 mm |
| Toide | 220-240 V, 50/60 Hz |
| Tuvastusnurk | 160° |
| Maksimaalne ulatus | 12 m |
| Maksimaalne tuvastuspind | Umbes 165 m² |
| Horisontaalne pööratavus | 40° (koos suunamisseadmega) |
| Vertikaalne pööratavus | 70° |
| Hämarikuseade (reageerimislävi) | 2 kuni 1000 luksi, pidevalt reguleeritav |
| Ajastus (taimer) | 5 sekundist 35 minutini, pidevalt reguleeritav |
| Ühendatud valgustuse maksimaalne võimsus (hõõglamp/halogeenlamp) | 600 W |
| Ühendatud valgustuse maksimaalne võimsus (LED/elektrooniline liiteseade) | 250 W (max 50 tk, C < 88 µF) |
| Kaitse | Soovitatav 10 A kaitselüliti |
| Kaitsetase (IP) | IP54 |
| Töötemperatuur | -20 °C kuni +50 °C |
| Soovitatav paigalduskõrgus | Umbes 2 m |
| Hooldus ja puhastus | Puhastage lääts niiske lapiga (mitte kasutada pesuaineid) |
| Tootja garantii | 5 aastat anduritele (tingimustel) |
| Kõrvaldamine | Keskkonnasõbralik ringlussevõtt vastavalt kohalikele eeskirjadele |
Korduma kippuvad küsimused - IS 2160 ECO STEINEL
Kasutajate küsimused teemal IS 2160 ECO STEINEL
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Liikumisandur PDF-formaadis tasuta! Leidke oma juhend IS 2160 ECO - STEINEL ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. IS 2160 ECO kaubamärgi STEINEL.
KASUTUSJUHEND IS 2160 ECO STEINEL
Väga austatud client!
Täname Teid Teie usalduse eest, mida Te meile osutasite, ostes STEINELi infrapunaanduri. Te otstasite körgevaartusliku kvaliteettoote kasuits, mis on valmistatud, katse
tatud ja pakitud suurima hoolikusega. Paluntutvuge enne seadme paigaldamist selle paigaldusjuhendiga. Ainult asjakohase paigalduse ja kasutuselevotuga tagatakse seadme pikaajaline, usaldusvärne
ja häireteta toö.
Soovime, et tunneksite omu uue STEINELi infrapunaanduri üle palju roómu.
Pohimote
(vt joonist lk 2)
Sisse ehitatud puroandur registreerib liikuvatekehade (inimesed, loomad jne) nahtamatu soo-juskiirguse. Sellisel viisil registreeritud soojuskiirgus muundatakse elektrooniliselt ning uhendatud tarbija (nt valgusti) lulitatakse sisse. Takistused nagu muurd voiklaasid ei lase soojuiskirgust labi ning takistavad valgusti sisselulitumist.
Anduri abil saab 160^ jalgitava nurga ja maks. 12-meetrise mo'tepiirkonnaga kontrollida kuni u 165m^2 suurust pinda. Soovi korral on voimalik mo'tepiirkonda piirata, poorates anduri korpust vertikaalselt. Kasutades kaasasolevat poorde-seadet, on voimalik andurit poorata ka horisontaalselt, et jalgitavat alatapsemalt reguleerida.
Sellele lisaks saab jalgitavat nurka reguleerida katikute paigaldamisega omaaovile vastavalt. Tahtis! Koige kindlama liikumiskontrolla saavutate Te, kui monteerite seadme kuljega konnsuunas ja takistused (nt puud, muurid jne) ei tokesta anduri nahtavust.
Ohutusjuhised
Enne liikumisan-duri juures toode alustamist lulitage vool valja!
Montaazi juures peab liidetav elektrijuhe olema pingevaba. Sellepärast tuleb kõigepealt valja lulita da elektrivool ja kontrollida pingestriabil, et juhe oleks pingevaba.
Anduri paigaldamisel on tegemist tooga vooluvorgus, mida tu-leb teha asjakohaselt
ning riigis kehtivatele
paigalduseeskirjadele
ja uhendamistingimustele vastavalt.
(DE - VDE 0100,
AT - OVE-EN 1,
CH - SEV 1000).
Palun pörake tahelepanu sellele, et andur oleks kindlustatud 10 A kaitselülitiga. Vörgujuhtme labimőőt vöib olla maks. 10 mm.
Seade tuleks paigaldada valgustist vaheimalt 50 cm kaugusele, et valtida anduri ekslikku sisselulitumist valgusti soojskiirguse tottu. Antud 12-meetrise mo'tepiirkonna saavutamiseks tuleb sea de umbes 2 m korgusele monteerida. Palun poorake tahelepanu ohutusjuhistele lehekuljel 68.
Paigaldamine
- Keerake kattekestakinnituskruvid 1 lahti.
- Arge eemaldage ühendusklemmi juhtmestikku, vaid vôtke terve klemm koos anduriga 2 (silinder) kergelt tommates valja. Tihenduskuünlad on ette nähtud 5 - 9 mm välisläbimööduga vorgukaablile. 3. Asetage kinnitusplaat 3 seinalle/lakke, märkige puurimiskohad, pidage silmas juhtmete kulgu seinas/ laes. Puurige augud, asetage tüüblid (6 mm) aukudesse.
- Murdke vastavalt vajadusele valja juhtmea
vauste katted kas juhtmete suvis-4 voi pindpaigalduseks 5, pange avadesse tihendid, torgake need labin ng juhtige juhe nendest labi.
Markus. Seadme pindpaigaldusel on soovitatav monteerida poordeseade 6 (vt alt). Soovi korral voite seadme labi torgata kohast, kus materjal on ohem, et labi juhtida seadme juhtmed.
Vorgujuhe koosnebuhest
2- kuni 3-soonelisest juhtmest
L = faas
N = neutraljuhi juhe
PE = kaitsejuhe
Kahtluse korral identifitseerige kaablid pingetestriga; seejarel lulitage pinge taas valja. Uhendage faas (L) ja neutraaljuht (N) vastavalt klemmiuhendustle. Kaitsejuhe uhendage klemmi abil maan
dusklemmiga
Vörgujuhtmesse on loomu-likult voimalik monteerida vörgulüli-ti SISSE- ja VALJA-lültamiseks.
6b) Toitejuhtmeuhendamine
Toitejuhe (nt valgusti) koosneb samuti ühest 2- kuni 3-soonelisest juhtmest, mis ühendatakse klemmidega N ja L'. Voolutarbija pin-gestatud juht ühenda ge L'-tähega tāhistatud klemmiga.
Neutraljuht ühendage koos vorgujuhtme neutraaljuhiga N-tahe-ga tahistatud klemmi-ga. Kaitsejuhe ühendage maandusklem-miga
- Kui elektrilised ühendused on tehtud, asetege ühendusklemmoos anduriga 2 kinnitusplaadi 3 kulge ningfikseerige need kattekesta 1 ja kinnituskruvidega.
Paigaldamine koos pöördeseadmega
Pöördeseade 6 voimal-dab liikumisanduri horisontaalset pöoramist ja jälgitava ala laiemat seadmist.
- Suruge kaasasolevast poordeseadmest 6 valja poolkerad 7.
- Asetage pördeseade 6seinale ja märkige puurimiskohad,puurige augud,asetage tüblid aukudesse,juhtige Iabi juhe.Uhendage
vastavalt l'oigu „Paigaldamine" kirjeldusele.
- Torgake kruvid labi poolkerade 7 ja kinnitage poordeseade 6 nendega nii, et kruvipea jaab siledale poolele ja kumer pool asub kinnitusplaadil 3 (vt joonist).
Funktsioonid
Pärast anduri ühenda-mist ja paigaldamist saate Te seadme kasu
tusele votta. Seadme alumisel kuljel on Teil voimalik valida kahe
erineva seadistuse vahel.

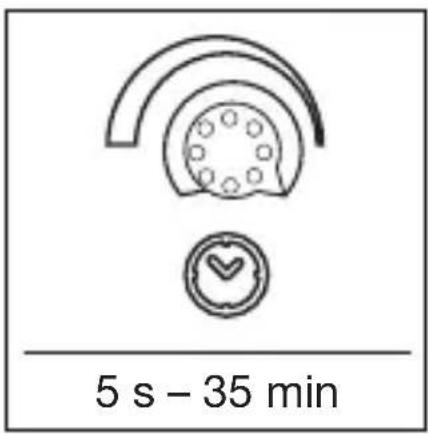

Väljalulitamise viivitus (Kellaaja seadmine) Lambi sisselulitusaega on voimalik soovikohaselt astmeteta reguleerida u 5 sekundist kuni maks. 35 minutini. Luhima aja, st u 5 sekundi, valimiseks keerake reguleerimisnuppu parema
le, pikima aja, st u 35 minutit, valimiseks keerake reguleerimisnuppu vasa kule. Jalgitava ala reguleerimiseks ja toofunktsoonide kontrolliks on soovitatav valida luhim aeg. Iga liigutus jalgitaval alal aktiveerib valitud aja uesti.

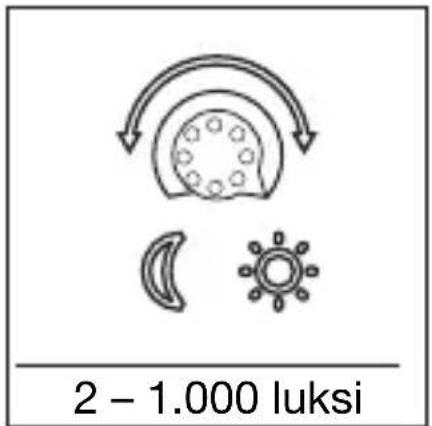

Hämarusnivoo regu-lerimine (reaktsioo-ni lavi) Reaktsiooni lave on voimalik soovikohaselt astmeteta reguleerida u 2 luksist kuni 1.000 luksini. Toeks paevalguses, u 1.000 luksi, keerake regulee
rimisnuppu paremale, toöks hamaruses, u 2 luksi, keerake reguleerimisnuppu vasakule. Jalgitava ala reguleerimiseks ja toöfunktsioonide kontrolliks paeva valguses tuleb reguleerimisnuppu keerata paremale.
| Tööraadiuse seadistamine | (vt joonist lk 4) | |
| Andurit vertikaalselt (70°) põörates on või-malik mõõtepiirkonda vähendada. | Andurit horisontaalselt põörates 40° (ainult põördeseadmega) on võimalik jälgitavat ala | individualaalselt regu-leerida. |
| Täpne reguleerimine katikutega | (vt joonist lk 4) | |
| Kaasasolevate katteklee-bistega on võimalik anduri jõlgita-vat nurka individuaalselt reguleerida. Nii on nt võimalik naabrite krundid jälgitavalt alalt | välja jätta või kõnniteid sihipäraselt jälgida. | |
Uhendusnäited

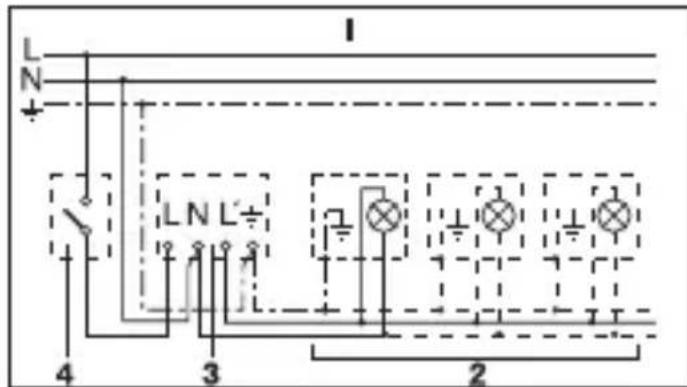

1. Valgusti ilma nulljuhita

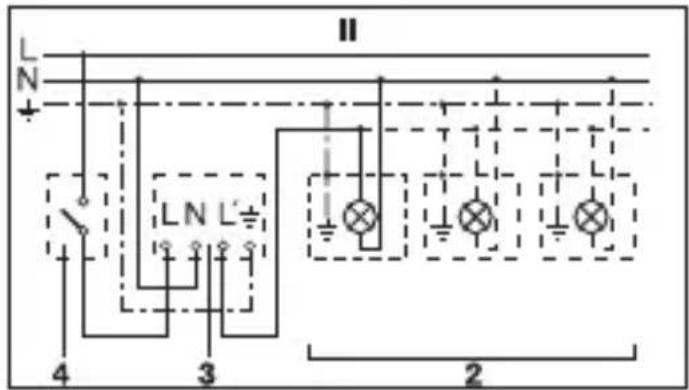

2. Valgusti koos nulljuhiga

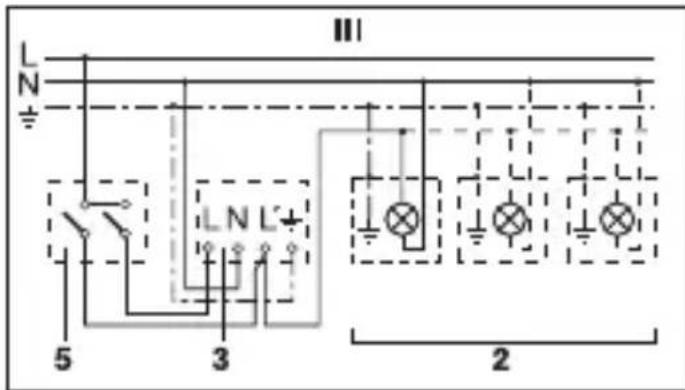

3. Ühendus käsi- vovi automaatjuhti-misega jadauhendusega lulitiga

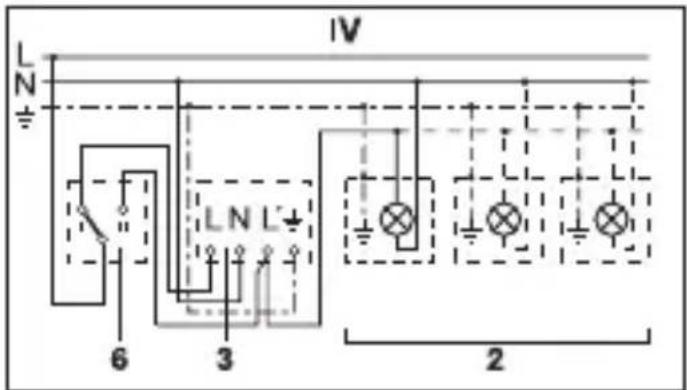

4. Ühendus roöpühendusega lülitiga pidevaks valgustuseks ja automaatjuhtimiseks
Asend I: automaatreziim
Asend II: käsireziim pidev valgustus
Tähelepanu! Seadme väljalulitamine ei ole voimalik, valida saab ainult asendi I ja asendi II vahel.
1) nt 1 - 4 × 100 W hóǒglambid
2) Voolutarbija, valgustus maks. 600 W (vt Tehnilised andmed)
3) IS 2160 ühendusklemmid
4) Majasisene luliti
5) Majasisene jadauhendusega luliti, käsijuhtimine, automaatika
6) Majasisene roopuhendusega luliti, automaatika, pidev valgustus
Kasutus / hooldus
Infrapuna-andur sobib valguse automaatseks lulitamiseks. Seade ei sobi kasu-tamiseks spetsiaalsetes sissemurdmisvastastes alarmseadmetes, puudub selleks noutav sabotaažikaitse. Ilmastikutingimused voivad mojutada liikumisan-
duri toed. Tugevate tuulepuhangute, lume, vihma ja rahe korral voib esineda ekslikke sisselulitumisi, sest akiliste temperatuurimuutuste ja soojisallikate eristamine ei ole voimalik. Anduri maardunud laatse on voimalik puhasada niiske lapiga
(ilma puhastusvahenditeta).
Tehnilised andmed
| Mõötméd: (K × L × S) 113 × 78 × 73 mm |
| Võiimsus: Hõõg- / halogeenlampide koormus: 600 W LED/EVG koormus: 250 W (50 ühikut c < 88 μF) |
| Võrguühendus: 220 – 240 V, 50/60 Hz |
| Haardenurk: 160° alt läbiroomamise kaitse |
| Pööramisulatus: 40° horisontaalne, 70° vertikaalne |
| Mõõtepiirkond: maks. 12 m |
| Hämarsnivoo seadistamine: 2 – 1.000 luksi |
| Kellaaja seadmine: 5 s – 35 min (tehaseseadistus: 5 s) |
| Hämarsnivoo seadistamine: 2 – 1.000 luksi (tehaseseadistus: 1.000 luksi) |
| Kaitseliik: IP54 |
| Temperatuurivahemik: -20 °C kuni +50 °C |
Häired seadme toös
| Rike Póhjus | Abi | |
| Pinge puudub | kaitse defektne, pole sisselulitatudlühis | uus kaitse, lülitage vórgululiti sisse; kontrollige juhet pingetestri abilkontrollige ühendusi |
| Seade ei lülitu sisse | pääevavalguses,hämarsnivoo on öpeale seadistatudhõőglamp defektnevörgululiti on VÄLJA lülitatudkaitse defektnejälgitav ala pole sihi-päraselt kohaldatud | seadistage uesti vahetage hõőglamplülitage sisseuus kaitse, vajaduse korral kontrollige ühendustkohaldage ala uesti |
| PöhjusRike | Abi | |
| Seade ei lülitu välja | · pidev liikumine jälgitaval alal · valgusti asub jälgitaval alal ja lülitub uuesti sisse temperatuurimuutuse tagajärjel · Wifi seade on senso- rileväga lahedral · katkematu tö majorisesese jadauhendusega lüliti tõttu | · kontrollige ala ja kohal-dage see vajaduse korral uuesti vöi katke ala kinni · mutkke ala · Suurendage vahe-maad wifi seadme ja sensori vahel · lülitage jadaühendu-sega lüliti automaat-juhtimisele |
| Seade lülitub pidevalt SISSE / VALJA | · valgusti asub jälgita-val alal · loomad liiguvad jälgitaval alal | · mutkke jälgitavat ala, suurendage vahemaad, vähendage vöimsust · pöörake andurit kórgemale vöi katke sihipäraselt kinni, mutkke jälgitavat ala vöi katke kinni |
| Seade lülitub soovimatult sisse | · tuul liigutab jälgitaval alal puid ja põösaid · seade registreerib autosid tänaval · Wifi seade on senso- rileväga lahedral · järsk temperatuuri-muutus ilmastiku (tuule, vihma, lume) vöi ventilaatorite heitõhu, avatud akende tõttu | · mutkke jälgitavat ala vöi katke kinni · mutkke jälgitavat ala, pöörake andurit allapoole · Suurendage vahe-maad wifi seadme ja sensori vahel · mutkke jälgitavat ala, mutkke paigaldus-kohta |
| Tööttsoon muutub | · ümbritseva tempera-tuuri muutumine | · külmag a pöörake andur allapoole, et tööttsoonviähendada · soojaga pöörake andur ülespoole |
Utiliseerimine
Elektriseadmed, lisa-tarvikud ja pakendid tuleb suunata keskkon-nateadlikku taaskasutisse.
Arge visake elektriseadmeid olmejäatmete hul
ka!
Ainult ELi riikidele:
Vastavalt vanu elektrija elektroonikaseadmeid puudutavale
kehtivale Euroopamäärusele ja selle
rakendamisele rahvusvehelises öiguses tulekbasutuskölmatud
elektriseadmed koguda eraldi ning suunatakeskkonnateadlikkutaaskusatusse.
Tootja garantii
Ostjana on teil muüja suhtes samuti seadusega sātestatud puuduste kōrvaldamise ōigusi vōi vastavalt pretensi-ooniöigusi. Kui teie asukohariigis on need ōigused olemas, siis meie garantiideklaratsion neid ei karbi ega piira. Me anname teie STEINELiProfessional sensortootele laitmatute omaduste ja nōuete-kohase talitluse kohta 5-aastase garantii. Me garanteerime, et kōne-alune toode on vaba materjali-, valmistamisja konstruktsionivigadest. Me garanteerime kōigi elektroniliste koostedetailide ja kaablite talitluskölblikkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad.
Kaebuste esitamine:
kui soovite toote kohta
esitada reklamatsioo
ni, siis palun saatke
see komplektsena ja
tasutud tarnega koos
originalostutsekiga,
mis peab sisaldama
ostukuupäeva andmeid
ning toote nimetust
meie edasimüüjale voi
otse meile, Fortronic
AS, Tööstuse tee 7,
61715, Törvandi.
Me soovitame teil
ostutsekki seetöttu kuni
garantiiaja mödumiseni
hoolikalt alal hoida.
STEINEL ei vastuta
tagasisaatmise raames
esinevate transpondiki
kulude ja -riskide eest.
Informatsooni garantijuhtumi kehtestamiseks
saate meie kodulehelt
www.fortronic.ee voi
www.steinel-professional.de/garantie
Garantiijuhtumi
esinemise voi smone
toote kohta kusimuste
tekkimise korral voite
meile esmaspaevast
reedeni 9.00-17.00
vahemikus teeninduse
numbril +372 7 475 208
helistada.
