LIETOŠANAS INSTRUKCIJA IS 2160 ECO STEINEL

lebūvētais pirosensors uzterkustigu kermenu (cilveku, dzivnieku u. c.) neredzamo termisko starojumu. Šādā veidā uztertais starojums tiek elektroniski parversts, un tiek ieslēgts pievienotais pateretājs (piem., gaismeklis). Caur škērsliem, piemēram, mūriem vai stikliem, netiek uztverts termiskais starojums, tātad pateretājs netiek ieslēgts.

Ar 160^ lielu uztveres lenki un maks. 12 m lielu aizsniedzamibu sensors parruga aptuveni 165m^2 lielu platibu. Ja janosedz ir neliela platiba, aizsniedza-mibu var reducet ar sensora vienibas vertikalu pagriesanu. Izmantojot klat pievienoto grozisanas paliktni, sensoru iespejams horizontali grozit, lai

merk-tiecigi izkartotu uztversanas lauku. Uztveres lenki iespejams papildus iestatit, izmantojot nosegblendi.

Svarigi: Drošako
kustibas uzteveri Jus iegusiet, ja iericiuzmontesiet iesanus
kustibas virzienam
un sensora uzteveri neierobežos nekadiškerais (piem., koki, muriutt.).

Noradijumi drošibai

• Pirms jebkadiem darbiem ar ierici partraukt strvas padevi tai.
  Montazas laikapievienojamais elektribasvadsnedrikst atrasties zem sprieguma. Tadelvispirms atslegtstrvas padevi un arsprieguma meritajuPARbaudit, vai vadsatrodas zem sprieguma.

• Instalejot sensoru, jastrada ar elektrotikla spriegumu. Tadeljastrada lietpratigi un saskaara vietejo instalesanas un pieslegsanas tehnisko prieksrakstu prasibam (DE - VDE 0100, AT - OVE-EN 1, CH - SEV 1000).

• Pieverst, ludzu, uzmanibu tam, ka sensoram jabut nodrosinatam ar 10

A vada aizsardzibas sledzi. Tikla piev-advada diametrs drkst but augstkais 10mm

lerice montejama vismaz 50 cm attalumno kada cita gaismekla, jo ta termiskais starojums var izraisit neplanotu ieslegsanos. Lai sasniegtu noradito 12 m aizsniedzamibu, montazas augstumam butu jabut 2 m. Ludzu, ieverojiet 82. lpp. drosibas norades.

Montažas soli:

1. Atskruvēt korpusa blends 1 piestiprināsanaskrūves.
2. Savienotajkopnes vadojumu neatalit, bet gan visu kopni kopa ar sensora vienibu 2 (veltni),viegli pavelkot, iznemt ara. Blvejuma aizbăzni ir paredzeti tikla barošanas kabelim ar arejo diametru 5 -9 mm.3.Montazas plati 3 turet pie sienas/griestiem,atzimet borejumvietas, pieverst uzmanibukabelu izkartojumam senna/griestos. Izurbt caurusmus, ielikt dibelus (6 mm).4.Pec vajadzibas uzlauzt sieniu zemapmetuma 4 vai virsapmetuma 5 kabeliem, ie

likt blivaizbāzni, to caurdurt un izvilkt tam caurri kabeli. Norade: Virsapmetuma pievadei tie teikts uzmontet grozisanas paliktni 6 (skat. apaksa). Alternativa ir ieri-ci materiala planaja vietacaurdurt, lai kabelus tā-dā veidā ivilktu. 5. Pie sienas pieskruvēt montazas plati 3.

6a) Tikla pievadvada pieslagsana:

Tikla pievadvadu veido 2 lidz3 dzislu kabelis

L = faze

N = nulles vads

PE = aizsargvads

Saubu gadijumakabela dzislas janosaka arsprie-guma meritaju; pectam ka-belis jaatsledz nostrvas

tikla. Faze (L) un nules vads (N) japiesledz at-bilstoši klemmes izkar-toju-mam. Aizsargvads tiek pie-segtis iezemësana kontak-tam . Protams, tikla pievadvada, var iemontet tikla sledzi IESLEGSANAI/IZSLEGSANAI.

6b) Pateretaja pievadvada pieslegsana

Pateretaja pievadvads (piem., gaismekla) ari sa-stav no 2 vai 3 dzislu kabela. Pieslegts tiek pie klemmem N un L'. Stravu vadošais pateretaja vads tiek montets ar L' apzimetajaklemme. Nulle seds tiek pievienots kopar tikla pievadvada nulle vadu ar N apzimetajai klemmei. Aizsargvads tiek pievienots iezemešanas kontaktam 7.Pec vadojuma noslegsanas savienotajkopni kopar sensora vienibu 2 ivietot montazas plate 3 un aizvert ar korpusa blendi 1 un piestiprinasanas skruvem.

Montaža ar grozīsanas paliktni

Grozīsanas paliktnis 6
dod iespeju horizontalā
virzienā grozīkustibu zi-
notāju. Lidz ar to papildus iespejams ieregulēt
uztveres lauku.

1. No klāt pievienotā grozīsanas paliktña 6 izspiest puslodes 7.

2. Grozisanas paliktni 6
   turet pie sienes un at-zimet carumus bo-rejumiem, ielikt dibelus, izvilkt cauri kabelus.
   Pieslegt, ka tas ir apraks-tits sadala „Instalešana".

3. Skruves izvadit cauripuslodem 7 un tadejadi grozisanas icerici 6 piestiprinat ta, lai skruves galva atrastos uz gludas puses un izliekta puse uz montazas plates 3 (skat. attelu).

Funkcjjas

Pec tam, kad sensors ir pieslegt's un uzmontets, ierici var sakt lietot.leri

ces apakseja dala ir pieejamas divas iestatisanasiespejas.

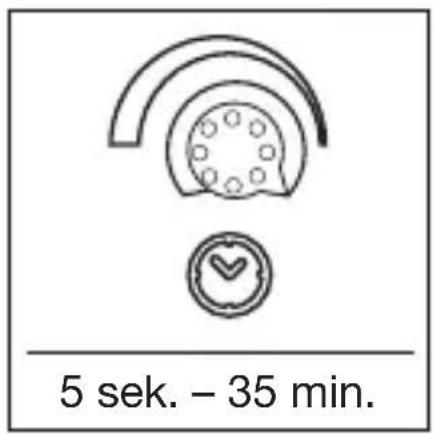

Izslęgśanas aizture (laika iestatīsana)

Velamo lampas degsanas ilgumu bez starppakapem var iestatit robezasn 5 sek. lidz augstakais 35 min. Iestatijumu regulatora labas puses gala pozicija nozime isako laiku - aptuveni 10 sek.,

iestatijuma regulatora kreisas puses gala pozicija nozime garako laiku - aptuveni 35 min. Iereguljot uztveres lauku, un, parbaudot darbibu, tiek ieteikts iestatit isako laiku. Pie katras kustibas uzteres lauka iestatitsais laiks tiek aktivizets no jauna.

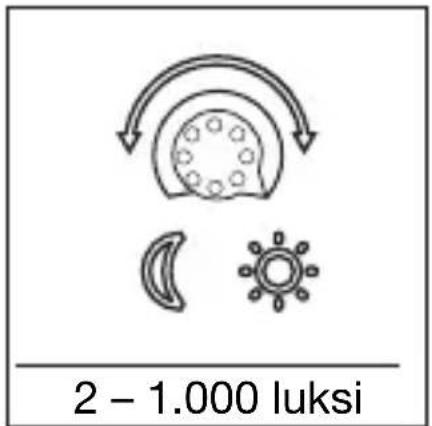

Kreślas slieksna ieregulējums (reakcjjas slieksnis)

Velamo sensora reakcijas
slieksni bez starppakapem var iestatit robezasn 2 lidz 1.000 luksiem.
lestatijumu regulatora
labas puses gala pozicija nozime darbibu
dienesgasismas rezima - aptuveni 1.000 luksi.
lestatijuma regulatora
kreisas puses gala pozii

cija nozime kreslostanas rezimu - aptuveni 2 luksi. leregulejot uztveres lauku un parbaudot darbibudienas gaisma, regula-toram jaatrodas labaspuses gala pozicija.

Aizsniedzamibas iestatisana (skat. att. 4. lpp.)

Aizsniedzamiba ir sa-mazinama, pateicoties sensora 70^ vertikalajai

grozisanai. Ar 40^ horizontal grozisanu (tikai ar grozisanas paliktni)

iespejams individualizkartot uztveres lauku.

Justešana ar noseglendēm (skat. att. 4. lpp.)

Ar klāt pievienotajām nose-guzlimēm iespejams izveidot individualse n sensora uztveres lenki. Lidz ar to ir iespejams izslegt no uzte

res lauka, piemeram, blakus esoso gruntsgabalu vai merktieci gparraudzit, piemeram, kajamgajeju celinus.

Pieslēgumu piemēri

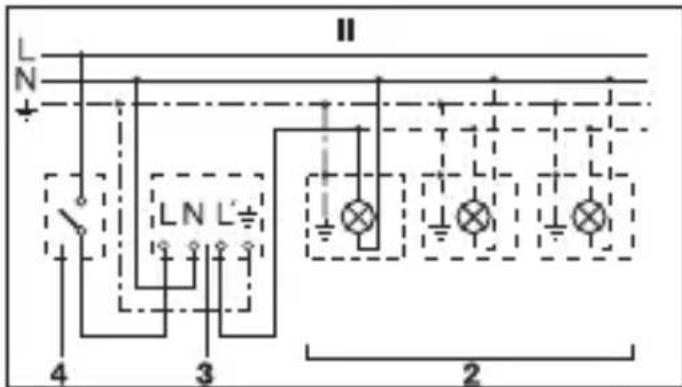

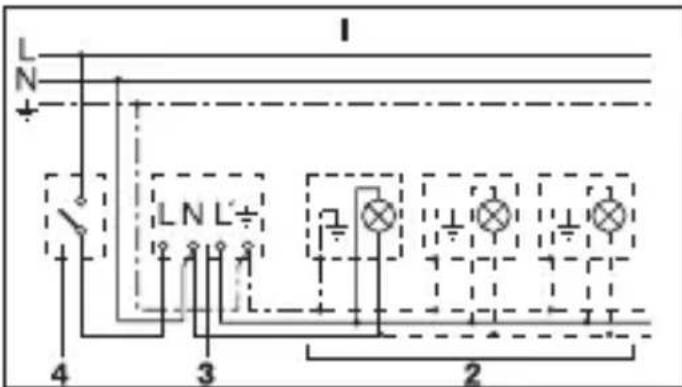

1. Gaismeklis bez pieejama nules vada 2. Gaismeklis ar pieejamu nules vadu

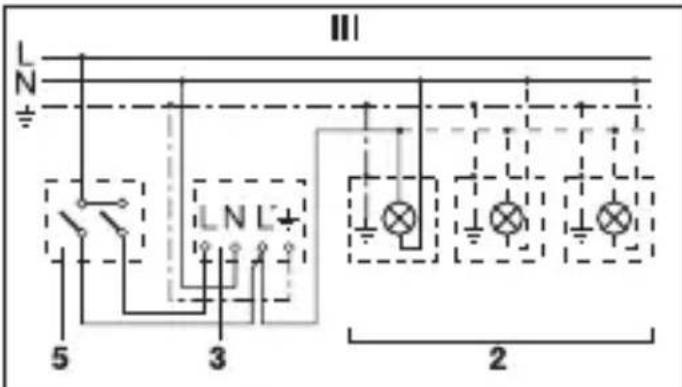

3. Pieslegums, izmantojot serijveida sledzi manu'alajam un automatiskajam režimam

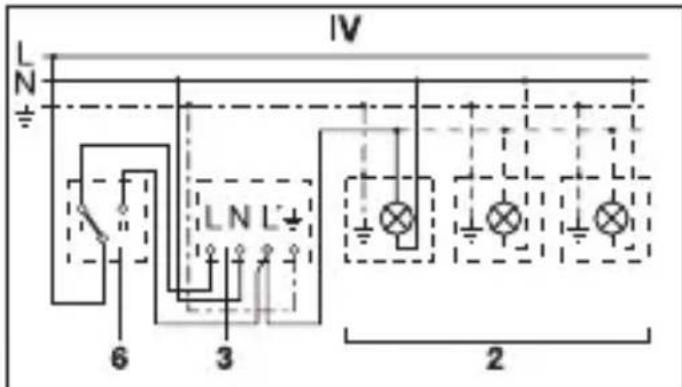

1. Pieslegums, izmantojot mainas sledzi ilgstoša apgaismojuma un automatiskajam režimam I. pozicija: automatiskais režims II. pozicija: manuālais / ilgstoša apgaismojuma režims III. pozicija: ierices izslegsana nav iespejama, vienigi izveles režims starp I. poziciju un Il. poziciju.

1) piem., 1 - 4 × 100 W spuldzes
2) patērētājs, apgaismojums augstakais 600 W (skat. Tehniskie dati)
3) ekas ieksjais sledzis
4) ekas ieksejais drošibas sledzis, manuāls, automatika
5) ekas ieksejais mainas sledzis, automatika, ilgstojsis apgaismojums

Darbība / APKope

Infrasarkano staru sensors
ir piemērots automatiskai
gaismas slegsanai.
lerice nav piemērota
specialam pretielausanas
signalizacijas sistēmām,
jo tai trūkst priekšrakstos

noteiktā drosiba pret sabotazu. Negaiss var ietekmet kustibu zinotaja darbibu. Specigu veja brazmu, sniega, lietus un krusas gadijumos var tik izraisita negaidita

ieslegsanas,jo peksnastemperaturas svarstibasnav atskiramas no siltumaavotiem.Notraipitu lecuvar notint ar mitru lupatiu(bez tirisanas lidzekla).

Tehniskie datum

Izméri: (A × P × D) 113 × 78 × 73 mm

Jauda: Kvēlspuldžu/ halogēno spuldžu slodze: 600 W LED / EVG slodze: 250 W (50 vienības c < 88 μF)

Tikla pieslēgums: 220 – 240 V, 50/60 Hz

Uztveres lençis: 160° ar aizsardzību pret paiešanu apakšā

Grozāmības amplitūda: 40° horizontali, 70° vertikāli

Aizsniedzamība: maks. 12 m

Krēslas sliekšηa ieregulējums: 2 – 1.000 luksi

Laika iestatīsana: 5 sek. – 35 min. (rūpnīcas iestatījums: 5 sek.)

Krēslas sliekšηa ieregulējums: 2 – 1.000 luksi (rūpnīcas iestatītu jumi: 1.000 luksi)

Aizsardzības veids: IP54

Temperatūras amplitūda: -20 °C līdz +50 °C

Darbības traucējumi

Traucejumi Cēlonis Risinājums

Sensoram netiek pievadīta strāva	bojāts drošinātājs, sensors nav ieslēgts īssavienojums	jauns drošinātājs, ieslēgt tīkla slēdzi, pārbaudīt vadu ar sprieguma mēritāju pārbaudīt pieslēgumus
Neieslēdzas • dienas gaismas	režimā, krēslas sleiksnis iestatīts nakts režimā bojāta kvēlspuldze IZSLÉGTS tīkla slēdžis bojāts drošinātājs nav mērktiecīgi ieregulēts uzverteres lauks	iestatīt atkārtoti nomainīt kvēlspuldzi ieslēgt jauns drošinātājs, pēc vajadzības pārbaudīt pieslēgumu atkārtoti justēt
	CēlonisTraucējumi	Risinājums
Neizslezdzas · nepārtraukta kustība	uztveres laukā	pārbaudī uztveres lauku un, pēc nepiecišamības, atkārtoti justēt
	ieslēgtais gais-meklīs atrodas	pārveidot lauku
	uztveres laukā un temperatūras izmainu dēl ieslēdzas no jauna	Palielinet atstatumu starp bezvadu interneta ierici un sensoru
	Bezvadu interneta ierīce ir pzptionēta loti tuvu sensoram	ar sērijveida slēdzi iestatīt automātisko režimu
	ar ēkas iekšējo sērijveida slēdzi iestatīts ilgstošais režims
Nepārtraukti IESLēDZAS/IZSLEDZAS	gaismeklis atrodas uztveres laukā	pārveidot lauku, samazināt jaudu
	uztveres laukā kustas dzīvnieki	sensoru pagriezt augstāk, t. i., mērktiecīgi nosegt
Sensors ieslēdzas nevajadzīgi	vējš uztveres laukā kustina kokus un krūmus	pārveidot lauku, t. i, nosegt
	uz ielas esošo auto uztveršana	pārveidot lauku, sensora grožīsana
	Bezvadu interneta ierīce ir pzptionēta loti tuvu sensoram	Palielinet atstatumu starp bezvadu interneta ierici un sensoru
	negaidītas negaisa (vēja, lietus, sniega) radītas temperatūras izmainās vai gaisa plūsmas no venti-latoriem, atvērtiem logiem	izmainīt lauku, pārvietot montāžas vietu
Aizsniedzamības izmainānas	izmanītas apkārtnes temperatūras	aukstumā ar pagriešanas uz leju palīdžibu samazināt sensora sniedzamību siltumā novietot augstāk

Utilizacija

Elektroierices, piederumi un iepakojumi jänodod dabai draudzigai atkartotai pärsträdei.

Nemetiet elektroierices parastajos atkritumos!

Tikai ES valstim:
Atbilstoši Eiropas
vadlinijam par vecam
elektroiericem un
elektroniskam iericem, un to lietojumam
nacionalās tiesibās,
nefunkcejošas elektrierices jasavac atseviski un tās janodod dabai

draudzīgai atkārtotai
pārstrādei.

Ražotāja garantija

Kā pircejam Jums attiecībā pret pardevēju ir spekā likuma paredzētās garantijas tiesibas. Mūsu garantijas saistības nesamazina un neierobežo sīs tiesibas, ciktāl tadas pastāv Jūsu valsti. Mēs pieškiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesiónā sensorikas produkta ipasibām un darbībai. Mēs garantējam, ka šim produktam nav materiaīla, rǎzošanas un konstrukcjjas defektu. Mēs garantējam visu elektronisko būvdaú un kabelu eksplaatacijas drošumu, kā ari visu izmantoto materiai un to virsmu nevainojamibu. Sudzibu iesniegśana: Ja vēlaties reklamēt Jūsu iegādāto produktu, ludzu, nosutiet to pilna komplektacija, apmaksajot pasta izdevumus, pievienojot

originoleceku,ka
ari noradot pirkuma
datumu un Produkta
apzimejumu,Jusu
pardevejam vai tieSi
mums: SIA Ambergs,
Brivibas gatte 195-20, LV-1039,Riga.Tadel
mesiesakamrupigi
saglabat pirkuma ceku lidz garantijas laika
beigam. STEINEL nenes atbildibu par transporte bojajumiem un atpaka! sutiisanas riskiem. Informaciju par
garantijas pieteikumu Jus atradisiet musu
majas lapa
www.steinel-professiona nal.de/garantie
Ja Jums ir garantijas gadijums vai Jums
ir jautajumi par Jusu iegadato produktu,Jus jebkura
laikavaratversties servisa dienesta: 00371 29460997.

5 GADU RAŽOTÄJA GARANTIJA
