IS 2160 ECO - Hareket sensörü STEINEL - Ücretsiz kullanım kılavuzu

Ürün Tipi	Kızılötesi Hareket Dedektörü
Marka	Steinel
Model	IS 2160 ECO
Boyutlar (Y x G x D)	113 x 78 x 73 mm
Besleme	220-240 V, 50/60 Hz
Algılama Açısı	160°
Maksimum Menzil	12 m
Maksimum Algılama Alanı	Yaklaşık 165 m²
Yatay Yönlendirme	40° (yönlendirme aparatı ile)
Dikey Yönlendirme	70°
Alacakaranlık Ayarı (tepki eşiği)	2 - 1000 lüks, sürekli ayarlanabilir
Gecikme (Zamanlayıcı)	5 saniye - 35 dakika, sürekli ayarlanabilir
Bağlı aydınlatmanın maksimum gücü (akkor/halojen lamba)	600 W
Bağlı aydınlatmanın maksimum gücü (LED/elektronik balast)	250 W (maks. 50 adet, C < 88 µF)
Koruma	Önerilen 10 A hat devre kesici
Koruma Sınıfı (IP)	IP54
Çalışma Sıcaklığı	-20 °C ile +50 °C
Önerilen Montaj Yüksekliği	Yaklaşık 2 m
Bakım ve Temizlik	Lensi nemli bir bezle temizleyin (deterjan kullanmayın)
Üretici Garantisi	Dedektörler için 5 yıl (koşullara bağlı)
Bertaraf	Yerel düzenlemelere uygun olarak ekolojik geri dönüşüm

Sık sorulan sorular - IS 2160 ECO STEINEL

IS 2160 ECO hareket dedektörü nasıl kurulur?

Önce elektrik beslemesini kesin. Montaj plakasını yaklaşık 2 m yükseklikte duvara veya tavana sabitleyin. Şemada belirtildiği gibi şebeke kablolarını (L, N, PE) ve bağlanacak cihazı (L', N) bağlayın. Domino ve dedektörü yerine takın, ardından kapağı kapatın.

Dedektörde hangi ayarlar mevcuttur?

Dedektörün alt yüzeyinde iki ayar bulunur: gecikme (5 sn - 35 dk) ve alacakaranlık eşiği (2 - 1000 lüks). Ayar vidalarını ayarlamak için bir tornavida kullanın.

Dedektörün menzili nasıl ayarlanır?

Menzil, dedektörü dikey olarak (70°) yönlendirerek azaltılabilir. Yatay yönlendirme (40°) yalnızca sağlanan yönlendirme aparatı ile mümkündür. Kendinden yapışkanlı kapaklar, algılama alanını daraltmak için kullanılabilir.

Dedektör yanmıyorsa ne yapmalı?

Alacakaranlık ayarının gündüz vakti gece konumunda olmadığını kontrol edin. Ampulü, anahtarı, sigortayı ve algılama bölgesinin doğru ayarlandığını kontrol edin. Gün boyunca alacakaranlık vidasını sağ sonuna kadar çevirin (gündüz modu).

Dedektör neden sürekli açılıp kapanıyor?

Bu, algılama bölgesinde bir lamba veya sıcak bir nesne ya da hayvanlardan kaynaklanabilir. Algılama bölgesini değiştirin, dedektörü daha yukarı yönlendirin veya rahatsız edici bölgeleri kapaklarla kapatın.

Dedektör nasıl temizlenir?

Lensi nemli bir bezle temizleyin. Lense zarar verebilecek agresif deterjanlar kullanmayın.

Steinel IS 2160 ECO'nun garantisi nedir?

Steinel, dedektörler için 5 yıl garanti sunar (aşınan parçalar hariç). Satın alma belgesini saklayın. Talepte bulunmak için satıcınız veya Steinel France ile iletişime geçin.

Bu dedektör hırsız alarmı olarak kullanılabilir mi?

Hayır, dedektör vandalizme karşı korumalı olmadığı için özel hırsız alarmları için tasarlanmamıştır. Kullanımı, aydınlatmanın otomatik olarak anahtarlanması içindir.

Manuel kontrol için bir anahtar nasıl bağlanır?

Bir ara anahtar kullanın (şema 4): konum I: otomatik, konum II: sürekli aydınlatma. Dikkat, devre dışı bırakma mümkün değildir, yalnızca iki mod arasında seçim yapılabilir.

Yanlış tetiklemeleri önlemek için montaj koşulları nelerdir?

Dedektörü herhangi bir ısı kaynağından (lamba) en az 50 cm uzağa ve 2 m yüksekliğe monte edin. Algılama alanında duvarlar veya ağaçlar gibi engellerden kaçının. Geçiş yönüne dik olarak yönlendirin.

KULLANIM KILAVUZU IS 2160 ECO STEINEL

STEINEL Kizilotesi sensorunu satin alarak, firmamizin urunlerine gostemis oldugunuz givenden dolayi cok teşekür ederiz. Itina ile ure -tilmis, test edilmis ve am

balajlanmis bu urunu tercih ederek yuksek kaliteli bir cihaz satin almis bulunmaktasiniz. Tesisat isleminden once lufen bu Montaj Tali -matini okuyun. Tesisat ve isletmeye almanin ancak

talimatlara gore yapilmasi durumunda uzun omurlu, güvenilir ve anzasiz bir islet -me saglanir.

Kizlotesi Sensor ile iyi calismalar dileriz.

Calisma Prensibi

(bkz. Sekil Sayfa 2)

Cihaz icinde bulunan piro sensoru hareket eden vucutlarin (ornegin insan, hayvan, vs.) yaydiri gordinmez isiyi algilar. Algilanan bu isi yayilimi cihaz icinde elektronik olarak islenir ve bagli alan tuketiciyi (ornegin lamba) calistirir. Ornegin duvar veya cam gibi en-geller bulundugunda isi yayilmasi algilanmaz ve bu nedenle lamba veya baska systemlerin calistirilmasi da mumkun degildir. 160^ lik bir kapsama aci si ve max.

12 metrelik erisim mesafesi ile sensor yaklaşık 165 m² buyüklügende bir alanı kontrol eder. Sadece kucuk bir böüm kontrol edileç经商nde, sensor erisim mesafesi sensor unitesinin dikey yonde cevrilmesi ile azaltilabilir. Cihaz ile birlikteGYonderilmigi alan dondürme mekanizmasi kullanildiginda cihazyatay pozisyonda da cevrilerek kapsama alanı da istenildigi sekilde ayarlanabilir. Ek olarak kapak blendajlarin

takilmasi ile kapsama alanik,isisel ihtiyaçlara goreayarlanabilir.

Önemli: Lambayi yürüyus yönünün yan tarafina.Doğru monte ettiginizde veya ayarladiginizda ve sensör onunde herhangi bir engel (ornegin aça,duvar vs.) bulunmadigi hareket algilanmasi enogrue ve guvenli sekilde saglanir.

Güvenlik Bilgileri

• Hareket sensörü üzerinde yapilacak her calismadan once gerilim beslemesini kesin!
  Montaj calismasi esnasinda baglanacak alan elektrik kablosundan akim gezememelidir. Bu nedenle once elektrik akimin kerin ve sonra kabloda gerilim olmadigi

voltaj kontrol cihazi ile kontrol edin.

• Sensorun tesisat calismasi elektrik sebekesi uzerinde yapilan bir calismadir. Bu nedenle sozkonusu calisma gecerli alan tesisat yonetmelikleri ve baglama sartlarina gore yapilacaktir (DE - VDE 0100, AT-ÖVE-EN 1,

CH - SEV 1000).

• Sensörün 10 A-lik kablo koruma Şalteri ile sigortalanması gereğine dikkat ediniz. Şebeke besleme kablosu capi max. 10 mm olmaldir.

Lamba tarafindan Yayilan isinin sistemin devreye girmesine sebep olacagindan montaj yeri mevcut bir lambadan en az 50 cm uzakta olmalidir. Belirtilen 12 metrelik erisim mesafelerine erisebilmek icin montaj yuksekligi yaklaqik 2 m olmalidir. Luffen Sayfa 89'de açiklanan Güvenlik Bilgilerine riayet ediniz.

Montaj Calisma Basamaklari:

1. Gövdeblendajlarinin baglanti civatalarini 1 açın.
2. Klemense giden kablo baglantisin acmayin ve klemensi, sensor unitesi 2 (sildir) ile birlikte haficce cekerek disari cikarin. Sizdirmazlik tapalari, diq capi 5 -9 mmolanbir sebeke besleme kablosu icin tasarlanmistir.
3. Montaj plakasini 3 duvara /tavana tutun, delikleri isaretleyin, duvar /tavanda ki kablo tesisatina dikkat edin.Delikleri delin,dubeli (06mm) takin.
4. Kablo减免 deligi delin gereklige gore siva alti 4 veya siva ustu uygulamas 5 icin deligi kirin, conta tapasini yerleştinir, kabloyu deliktenGPCirin.

Uyari: Siva üsti kablo tesisi icin doner mekanizmali tertibatn 6 monte edilmesi tavsiye edilir (alt bolume bzk.). Kabloyu gecirmek icin alternatif olarak cihazin ince yerinden bir delik acilabilir. 5. Montaj plakasini 3 duvara civata ile baglayin.

6a) Elektrik Kablosunun Baglantisi:

Elektrik kablosu 2 ile 3 telli kablodan olusur

L = Faz

N = Nötr iletken

PE = Toprak hatti

Kablolarin tespit edilmesinde süphe duyulmasi durumunda kablolar gerilim kontrol cihazi ile tespit edilecek-tir; ve sonra tekrar gerilim beslemesini kesin. Faz (L) venotr iletken (N) baglantisi klemens baglantisina gore yapilir. Toprak hatti topraklama kontaktina baglanacaktir

. Elektrik kablosuna acma ve kapama islemini gerekteklestirmek icin bir salter takilabilir.

6b) Tüketici Besleme Kablosunun Bağlantı

Tüketici (örneğin lamba) besleme kablosu da ayni sekilde 2 ile 3 telli kablodan olusur. Kablo ilgili N ve L' klemenslerine baglanir. Tüketicin cereyan kablosu L' ile isaretlenen klemense monte edilecektir. Notr iletken isecareltemis klemense elektrik kablosunun notr iletkeni ile birlikte baglanacaktir. Toprak hatti topraklama kontaktina baglanacaktir

1. Kablo böglanti calismasi tamamlandiktan sonra klemensi sensor unitesi ile birlikte 2 montaj plakasi 3icine yerleşirin ve govde blendaji 1 ve böglanti civatalarini ile sikin.

Doner Mekanizmali Montaj

Doner mekanizma 6 hareket sensorunun yatay pozisyonda dondurulmesini mumkun kilar. Boylece kapsama alan ek olarak ayarlanabilir.
1. Cihaz ile birlikte gonderi- len doner mekanizma icindeki yari kureleri 7 disari bastirarak cikarin 6.

1. Doner mekanizmayi 6 du -vara tutun ve delikleri isaretleyin, delikleri delin, dubeli takin, kabloyuGPCirin. Kablo baglantisinayi "Tesisat" bolumunde açiklandigi gibi uygulayin.

2. Civatalari yari kürelerin 7 icindenGPCirin ve doner me - kanizmayi 6 bu yari kureler ile civata basiduz tarafta ve kavisli tarafi isemontajpla kasina 3 dayanacak sekilde baglayin (bkz. Sekil).

Fonksiyonlar

Sensör baglandiktan ve monte edildikten sonra systemd

isletmeye alinabilir. Lambanin alt tarafinda iki degisik

ayar olanagi bulunmaktadir.

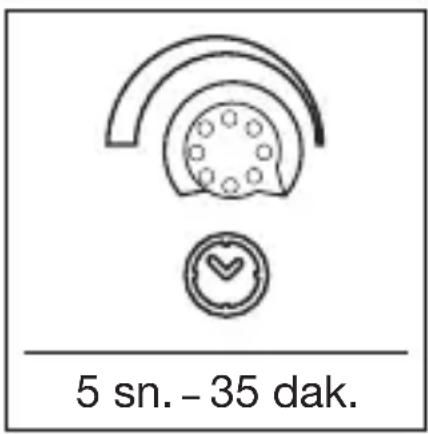

Kapatma gecikmesi (Zaman ayari)

Lambanin istenilen yanmasüresi kademesiz olarak yaki. 5 sn. ile 35 dak.arasin da ayarlanabilir. Ayar regulatoru sag dayanaaga ayarlandigianda yaklaşik 10 saniyelik en kisa yanma suresi ve ayar regulatoru sol dayana nağa ayarlandigianda ise en

uzun yanma suresi olan yak- lasik 35 dakika ayarlanmis-tir. Kapsama alani ve fonksiyon testi icin en kisa yanma suresinin ayarlanmasi tavsiye edilir. Kapsama alanindaGPCklesecek her bir hareket algilamasia saa -tin yeniden bastard banlamasini saglar.

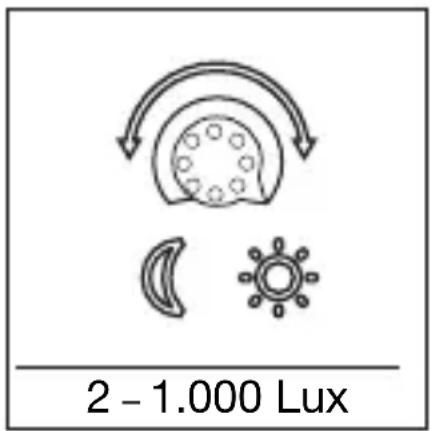

Alaca Karanlik Ayari (devreye girme sinir)

Sensörün devreye girme.si -niri kademesiz olarak yaki. 2 Lux ile 1.000 Lux arasin -da ayarlanabilir. Ayar civatasinin saga dayanmis olmasi gunduz isletmesinin ayarlanmis oldugunu gosterir yaki. 1.000 Lux.

Ayar civatasinin sola dayanmis olmasi alaca karanlik isletmesinin ayarlanmis oldugunu gosterir yakl.2 Lux.Gunduz isiginda yapilan kapsama alanayari ve fonk -siyon testi icin ayar civatasinin sag dayanaaga ayarlanmis olmasi gerekir.

Erişim mesafesi ayarı		(bkz. Şekil Sayfa 4)
Sensör dikey yönde (70°)döndürülek erişim mesa-fesi azaltılabilir.	Yatay yönde 40° döndürülerek (sadece döndürme me-kanizması ile) kapsama ala-	nì, kiṣisel iltiyaçlar.Doğrul -tusunda ayarlanabilir.
Kapak Blendajılı Hassan Ayarlama		(bkz. Şekil Sayfa 4)
Cihaz ile birlikte genderilmigi alan kapaklar ile sensörún kapsama,açırı,kiṣel ihtriçaclar.Doğrultusunda ayarlanabilir.Böylece orte-gün komşu araziler kapsama	alanı)dışı tutulabilir veya:yüyüş yolları tam hassas sekilde kontrol edilebilir.

Baglanti Ornekleri

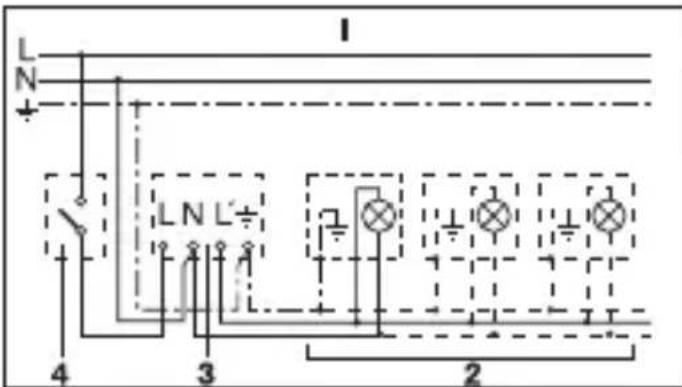

1. Nötr iletken bulunmayan lambalar

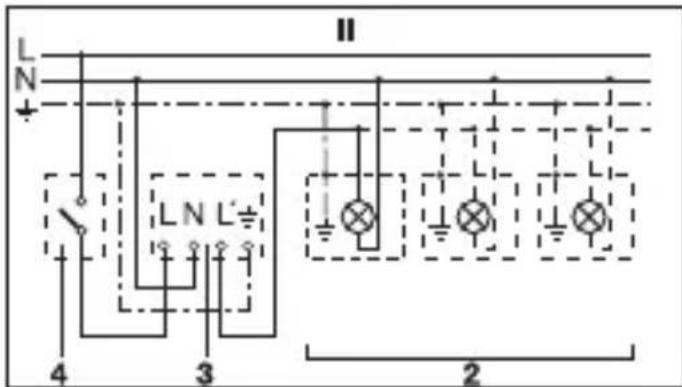

2. Notr iletkeni bulunan lambalar

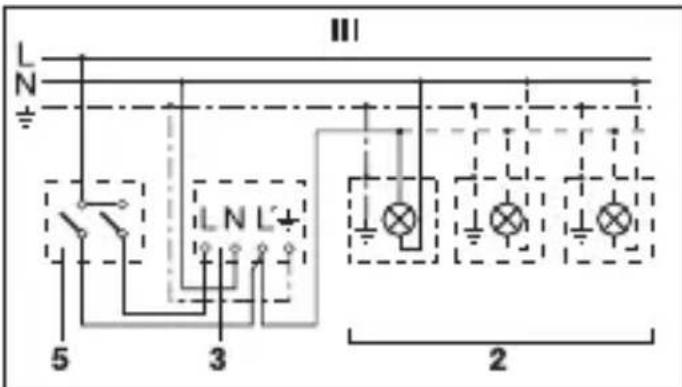

3. Elden ve otomatik,isletme icin seri salter uzerindenolan baglanti

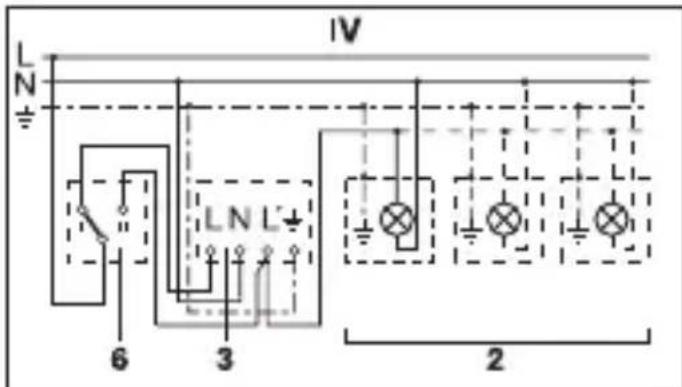

4. SUREkli isik ve otomatik isletme icin olan vaviyen salter uzerinden olan baglanti

Ayar I: Otomatik ileletme
Ayar II: Surekli aydinlatma icin elden ileletme
Dikkat: Tesisin kapatilmasi mumkun degildir
sadece Ayar I ve Ayar IIarasinda sekim yapilabilir.

1) Örneğin 1 - 4 × 100 W ampul
2) Tuketici, Lamba max. 600 W (bkz. Teknik Özellikler)
3) IS 2160 Baglanti klemensleri
4) Dahili ev salteri
5) Dahili ev seri salteri, manuel, otomatik
6) Dahili ev vaviyen salter, otomatik, surekli isik

Calistirma / Bakim

Kizilotesi sensoru lambanin otomatik olarak acilmasi icin uygundur. Ongorulensabotaj emniyeti bu cihazda bulunmadigindan projektor, ozel hirsizlik alarm systemeri icin uygun degildir. Kotu

hava sartlari hareket algilayicisinin fonksiyonunu etkileyebilir. Kuvvetli ruzgar, kar, ya'mur, dolu durumlani ani sicaklik degismesi olusturdugundan ve cihazin budurumu isi kaynagindan

ayirt edememesi lambanin hatali olarak devreye girmesine sebep olabilir. Kapsama merceigi kirlendiginde nemlibir bezle (temizleme maddesi kulanimadan) silinerek temizlenebilir.

Teknik Özellikler

Boyutlari: (Y × G × D) 113 × 78 × 73 mm
Güç: Akkor / halojen ampul yükü: 600 W LED / EKG yükü: 250 W (50 adet c < 88 μF)
Şebeke böglantışı: 220	-240 V, 50/60 Hz
Kapsama açüncü: 160° alttan geleçmeye seksi korumalı
Döndürme aralarık: 40°yatay, 70° dikey
Erisim mesafesi: max. 12 m
Alaca karanlık ayarı: 2	-1.000 Lux
Zaman ayarı: 5 sn.	-35 dak. (fabrika çkış ayarı: 5 sn.)
Alaca karanlık ayarı: 2	-1.000 Lux (fabrika çkış ayarı: 1.000 Lux)
Koruma+türu: IP54
Sıçakkı aralarık: -20 °C ile +50 °C

Isletme Arizalari

Arıza	Sebebi	Tamiri
Gerilim beslemesi yok	• Sigorta arüzaki, lamba污水处理ine BASISmadi • Kırı devre	• Yeni sigorta takın, salteri,açın,voltaj kontnt - rol cihazi ile kabloyukontrl edin • Bağlant行李ı kontrl edin
Cihaz devreye girmiyor	• Gündüz,isletme modu- na ayarlankı, alaca karanlık ayari gelece isletme modundadır • Ampul arüzaki • Elektrik,salteri KAPALİ • Sigorta arüzaki • Kapsama alanı.Doğru olarak ayarlanmadi	• Yeniden ayarlayın • Ampulü degişirin • Çalışkın • Yeni sigorta takın,ge - rektiğinde böglant行李ı kontrol edin • Yeniden ayarlayın
	SebebiAriza	Tamiri
Kapanmiyor	· Kapsama alanı icinde sreekl hareket mevcuttur · Kumandalanan lamba kapsama alanı icinde bulunuyor veaticaklik değisikleri nedeniyle yeniden devreye giriyor · WLAN cihazi, sensore çok)yakin konumlendirilmı · Ev icindeki seri olter nedeniyle sreekl,isletme modunda	· Bölümü kontrol edin ve gerektiğinde yeniden ayarlayin vyaaticaklinik · Kapsama alanı icdegistirin · WLAN cihazi ile sensörarasindaki mesafeyi artirn · Seri olter otomatik ayarda
Daima AÇIP / KAPANIYOR	· Lamba kapsama alanı icinde bulunuyor · Kapsama alanı dahilinde hayvanlar hareket etmektedir	· Kapsama alanı icdegistirin, mesafeyi buy;tün,gucu azaltın · Sensorü daha)yüksgebung)dondürün vya tam olarak kapatın, kapsa-ma alanı icdegistirin veya ortün
Cihaz istenmeden devreyegiriyor	· Rüzgar kapsama alanıncı daki açaç veçalilikari hareket ettiriyor · Yoldan yüzten otomobil-ler algilaniyor · WLAN cihazi, sensore;cok)yakin konumlendirilmı · Hava,sartlar(rüzgar,yalık,kar) nedeniyle ani,sıçak;lık değismesi veyaventilator,açkolan pencerelerden hava akimi geliyor	· Kapsama alanı icdegistirin vya üzerini kapatın · Kapsama alanı icdegis-tirin, sensörü cevirin · WLAN cihazi ile sensörarasindaki mesafeyi artirn · Kapsama alanı icdegistirin, cihazi baska yere monte edin
Erim mesafesinindeğistirilmesi	· Farkl ortam,sıçakkı	· Soğuk havalarda sen-sör erişim mesafesini cevirerek kılıtin · Sıçak ortamlarda yuka-ni.Doğru ayarlayin

Tasfiye

Elektrikl cihazlar, aksesuar ve ambalajlar, cevre dostu bir donusume gonderilmelidir.

Elektrikli cihazlari
evsel atiklarin
icine atmayin!

Sadece AB ülkeleri icin:

Atik Elektrikli ve Elektronik Cihazlar Avrupa yonerge-sine ve bunun donuustugulusal yasaya gore, artik kullanilamayacak haldeki elektrikli cihazlarin ayri toplanip cevre dostu geridonusum icin gonderilmesi zorunludur.

Uretici garantisi

Alici sifatiyla saticiya
karıkanun ile
öngörülen garanti
haklarina sahipsiniz.
Bu haklar ülkenizde
geçerli oldugu surece,
garanti beyanimizla
kılıilmamakta ve
sinirlanmamaktadır.
STEINEL-Professional
Sensörlü ürününüzün
kusursuz kullanilabilirligi
ve duzenli fonksiyonu
konusunda 5 yllık
bir garanti suresi
taniyoruz. Bu ürünün
malzeme, uretim ve
tasarim hatalarindan
arınmş olugu.unu
garanti ediyoruz. Tür
elektronik parçalarin ve
kablolarin islevselliğini
ve ayrica kullanın Tür
hammaddelerde ve
bunların yüzeylerinde
kusursuzluğu garantı
ediyoruz.

Garanti haklarindan faydalanma:

Urununuzle ilgili sikayetiniz oldugunda, lutfen tam ve gonderi ücreti odenmis olarak, uzerinde satis tarihinin ve urun taniminin bulunmasi gereken original satin alma belgesyle birlikte saticiniza veyaogrudan Saos Teknoloji Elektrik LTD. STI. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Sişi / Istanbul adresine gonderiniz. Bu nedenle, satin alma belgenizi garanti suresi sona erene kadar saklamanı tavsiye ediyoruz. Gerigondereymeyle ilgili nakliye maliyetleri ve riskleri hakinda, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda

yapilmasi gerekenler hakkindaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji. com.tr Bir garanti durumu veya urununuzle ilgili herhangi bir sorunuz oldugunda, bize her zaman memnuniyetle Acil Servis Hatti [phone] üzerinden ulasabilirsiniz.
