Tipo de producto	Detector de movimiento por infrarrojos
Marca	Steinel
Modelo	IS 2160 ECO
Dimensiones (Al × An × Pr)	113 × 78 × 73 mm
Alimentación	220-240 V, 50/60 Hz
Ángulo de detección	160°
Alcance máximo	12 m
Superficie de detección máxima	Aproximadamente 165 m²
Orientación horizontal	40° (con dispositivo de orientación)
Orientación vertical	70°
Ajuste de crepuscularidad (umbral de reacción)	2 a 1000 lux, ajustable continuamente
Temporización (minutero)	5 segundos a 35 minutos, ajustable continuamente
Potencia máxima de la iluminación conectada (lámpara incandescente/halógena)	600 W
Potencia máxima de la iluminación conectada (LED/balasto electrónico)	250 W (máx. 50 unidades, C < 88 µF)
Protección	Interruptor automático de línea 10 A recomendado
Índice de protección (IP)	IP54
Temperatura de funcionamiento	-20 °C a +50 °C
Altura de montaje recomendada	Aproximadamente 2 m
Mantenimiento y limpieza	Limpiar la lente con un paño húmedo (sin detergente)
Garantía del fabricante	5 años para los detectores (bajo condiciones)
Eliminación	Reciclaje ecológico de acuerdo con la normativa local

Preguntas frecuentes - IS 2160 ECO STEINEL

¿Cómo instalar el detector de movimiento IS 2160 ECO?

Primero corte la alimentación eléctrica. Fije la placa de montaje a la pared o al techo a aproximadamente 2 m de altura. Conecte los conductores de red (L, N, PE) y el aparato a conectar (L', N) como se indica en el esquema. Vuelva a colocar la regleta y el detector, luego cierre la carcasa.

¿Cuáles son los ajustes disponibles en el detector?

El detector dispone de dos ajustes en la parte inferior: la temporización (5 s a 35 min) y el umbral de crepuscularidad (2 a 1000 lux). Use un destornillador para ajustar los tornillos de regulación.

¿Cómo ajustar el alcance del detector?

El alcance se puede reducir orientando el detector verticalmente (70°). La orientación horizontal (40°) solo es posible con el dispositivo de orientación suministrado. Las cubiertas adhesivas permiten ajustar la zona de detección.

¿Qué hacer si el detector no se enciende?

Verifique que el ajuste crepuscular no esté en posición nocturna durante el día. Controle la bombilla, el interruptor, el fusible y el ajuste correcto de la zona de detección. Durante el día, gire el tornillo crepuscular hasta el tope derecho (modo día).

¿Por qué el detector se enciende y apaga sin parar?

Esto puede deberse a una lámpara u objeto caliente en la zona de detección, o a animales. Modifique la zona de detección, oriente el detector más arriba o cubra las zonas molestas con las cubiertas.

¿Cómo limpiar el detector?

Limpie la lente con un paño húmedo. No use detergentes agresivos que puedan dañar la lente.

¿Cuál es la garantía del Steinel IS 2160 ECO?

Steinel ofrece una garantía de 5 años para los detectores (excepto piezas de desgaste). Conserve el comprobante de compra. Para reclamar, contacte a su distribuidor o a Steinel Francia.

¿Se puede usar este detector como alarma antirrobo?

No, el detector no está diseñado para alarmas especiales antirrobo porque no está protegido contra el vandalismo. Su uso está previsto para la conmutación automática de la iluminación.

¿Cómo conectar un interruptor para mando manual?

Use un interruptor de conmutación (esquema 4): posición I: automático, posición II: iluminación permanente. Atención, no es posible desconectar, solo elegir entre los dos modos.

¿Cuáles son las condiciones de montaje para evitar disparos involuntarios?

Monte el detector al menos a 50 cm de cualquier fuente de calor (lámpara) y a 2 m de altura. Evite obstáculos como paredes o árboles en el campo de detección. Oriéntelo perpendicularmente a la dirección de paso.

MANUAL DE USUARIO IS 2160 ECO STEINEL

Gracias por la confianza que nos ha dispensado al comprar su nuevo sensor infrarrojos STEINEL. Se ha decidido por un producto de alta calidad, producido, probado y embalado con el mayor cuidado.

Le rogamos se familiarice con estas instrucciones de montaje antes de instalarlo. Solo una instalacion y esta en función correcta del aparato garantizan un service duradero, fiable y sin fallos del mesmo.

Le desearos que disfrute durante mucho tiempo con su nuevo sensor infrarrojos STEINEL.

El concepto

(v. fig. págin2)

El sensor piroelectrico registra la radiaciónTERMICA invisible de objetos en movimiento (personas, animales etc.). This radiaciónTERMICA registrada se transforma electronicamente,activando un consumidor connectado (p. ej. una lampara).Obstaculos como paredes o cristales impiden la detectión de una radiaciónTERMICA, con loequal no se produce ningún tipo deactivación.

Con un ángulo de detectación de 160^ y un alcance max. de 12 m, el sensor vigil un area de aprox. 165m^2 Para cubrir un area menor, el alcance pueda reducirse girando verticalmente la unidad del sensor. Utilizando el dispositivo de giro adjunto puede girarse el aparato también en sentido horizontal, permitiendo una alineación selectiva del camino de detectación. Además, el ángulo

de detections possible regularse individualmente mediante cubiertas acoplables.

Importanta: La detectacion de movimientos mas segura se consigue montando el aparato lateralmnte con relation al sentido del movemento y evitando todo tipo de objetos que obstaculicen la vision de los sensores (tales como arboles, muros etc.).

Indicaciones de seguridad

• Antes de realizar todo tipo de trabajo en el detector de movimientos desconecte la alimentacion de tension!

• Al efectuar el montaje debehallarse la linea de connexion electrica libre de tension. Por tanto, desconnecte primero la corriente y compruebe que no hay tension utilizingo un comprobador de tension.

• La instalación del sensor es un trabajo en la red electrica. Debe realizarse, por tanto, profesionalmente, de acuerdo con las normativas de instalación y conditiones de connexion habituales en el mercado (DE - VDE 0100, AT - ÖVE-EN 1, CH - SEV 1000).

• Tenga en cuenta que hay que proteger el sensor con un interruptor automatico de 10 A. El cable de alimentacion de red pueda tener un diametro de 10mm como maximum.

Instalación

El lugar de montaje debe
hallarse a una distancia minima de 50 cm de cualesera lámpara debido a que la radiaciónTERMICA de la misma pueda hacer que se active erroneamente el sensor. Paraunariguerel alcance de 12 m indicado,laaltitude del montajedebeser deaprox. 2m.Le rogamos sigas las instrucciones de seguidad de la page 40.

Pasos de montaje:

1. Retire los tornillos de fijación de la cubierta de la carcasa 1.
2. No suelete el cableado del bloque de bornes, sino extraiga el borne completo, incluida la unidad del sensor 2 (rodillo), tirando ligeramente. Los tapones de ciderre estan diseñados para un cable de alimentacion de red con un diametro exterior de 5 - 9mm
3. Sostenga la placacemontaje 3 contra la pared / el techo,marca los orificios de taladro tenerendo en cuenta la conducccion de la linea de alimentacion en la pared / el techo.Taladre los orificios e inserte los tacos (6mm)
4. Rompa los orificios de introduccion del cable recorta

dos para montaje empotrado 4 o de superficie 5; inserte y perfore los tapones obturdores y pase los cables.

Observación: Para la instalación de superficie se recomienda montar el dispositivo de giro 6 (vease más abajo).
Alternatively,
puede perforarse el aparato en la parte final del material para pagar los cables.
5. Atornille la placac de montaje 3 a la pared.

6a) Conexión del cable de alimentación de red

El cable de alimentacion de red consta de 2 o 3 conductores.

L = fase

N = neutro

PE = toma de tierra

En caso de duda deben identificarse los conductores con un comprobador de tensión; a continuación debe desconectarse de nuevo la tensión.

Fase (L) y el neutro (N) se conectan al borne correspondiente. El cable de toma de tierra se conecta al contacto de puesta a tierra

Naturalmente, el cable de

alimentación de red puede lllevar montado un interruptor para conectar y desconectar la tensión.

6b) Conexión del cable de alimentación del consumidor

El cable de alimentacion del consumidor (p. ej. lampara) también consta de 23 conductores. La connexion se realiza en los Bornes N y L'. El conductor de corriente del consumidor se monta en el borne penalizzato con una L'. El neutro se connecta al borne penalizzato con una N jintamente con el neutro del cable de alimentacion de red. El cable de toma de tierra se connecta al contacto de puesta a tierra

1. Una vez realizado el cableado, introduzca el bloque de bornes jintamente con la unidad del sensor 2 en la placac de montaje 3 y ciderre con la cubierta de la carcasa 1 y los tornillos de fijacion.

Montaje con dispositivo de giro

El dispositivo de giro 6 permite girar el detector de movimientos en sentido horizontal con el fin de orientar individualmente el camino de detection.
1. Extraiga las arandelas semiesféricas 7 del dispositivo de giro 6 adjunto.

1. Sostenga el dispositivo de giro 6 contra la pared y marque los orificios a taladrar; taladre los orificios, inserte los tacos y pase los cables. Realice la connexion como se describe en elApartado "Instalacion".

2. Introduzca los tornillos por las arandelas semiesféricas 7 y fije con ellos el dispositivo de giro 6 de tal forma que las cazas de los tornillos reposen sobre el lado liso del dispositivo de giro y el lado abombado de este descanse sobre la placac de montaje 3 (vease la fig.de la pag.3).

Funciones

Una vez conectado y montado el sensor pueda ponserse en funciona el aparato.

Existen dos options de regulación en elazo inferior del本身就是.

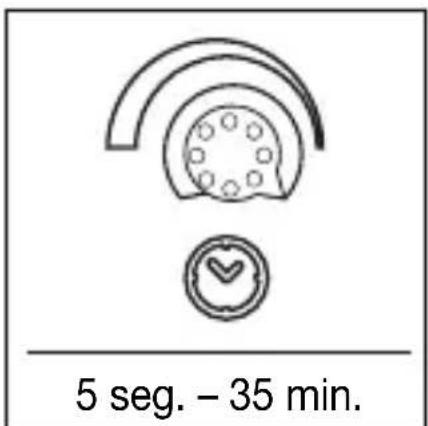

Temporación (regulación del periodo de alumbrado)

El periodo de alumbrado
deseado de la lampara peut-
de regulararse continuamente
desde aprox.5 seg.hasta
35 min. como maximo.El
tornillo de ajuste en el tope
derecho significa el tiempo
minimo de aprox.5 seg.
El tornillo de ajuste en el tope

izquierdo significa el tiempo Tmaximo de aprox. 35 min. Para la regulacion del campo de detectacion y la prueba de funciona ajustar el tiempo minimum. Con cada movimiento detectado antes de transcurrir este periodo de tiempo se inicia de nuevo la cuenta del reloj.

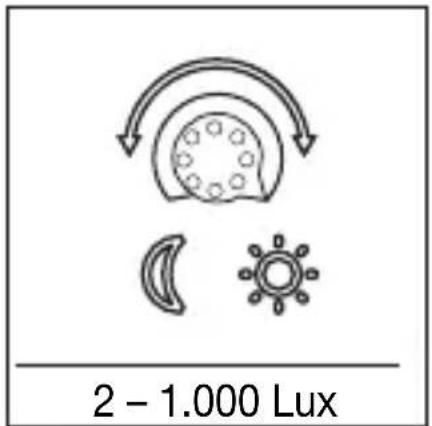

Graduación crepuscular (punto deactivación)

El punto de activación
deseado del sensor pueda
regularse continually
desde 2 Lux hasta 1.000
Lux.Girando el tornillo de
regulacion hasta el tope
derecho se obtiene funcionamento a la luz del dia con
aprox.1.000 Lux.Girando el
tornillo de regulacion hasta

el tope izquierdo se obtiene funcionalmente crepucular con aprox. 2 Lux. Para la regulacion del camino de deteccion y la prueba de funcionalmente a la luz del dia debehallarse el tornillo de regulacion girado hasta el tope Derecho.

Graduación del alcance		(v. fig. págin4)
Girando el sensor vertical-mente (70°) pueda reducirseel alcance.	Girando el sensor horizontal-mente 40° (sólo con disposi-tivo de giro) pueda orientarse	el Campo de detectión indi-vidualmente.
Regulación de precision con cubiertas		(v. fig. págin4)
Con las cubiertas adhesivaspuede regulararse individual-mente el ángulo de detectión	del sensor, permittedoxcluir de la detectión, p. ej.,terrenos colindantes o bien	vigilar selectivamente, p. ej.,caminos.

Ejmplos de conexión

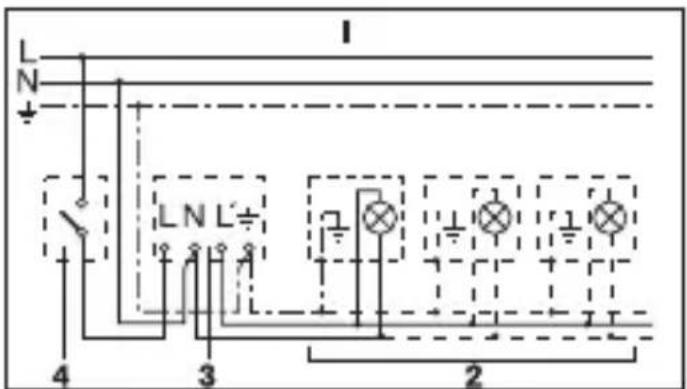

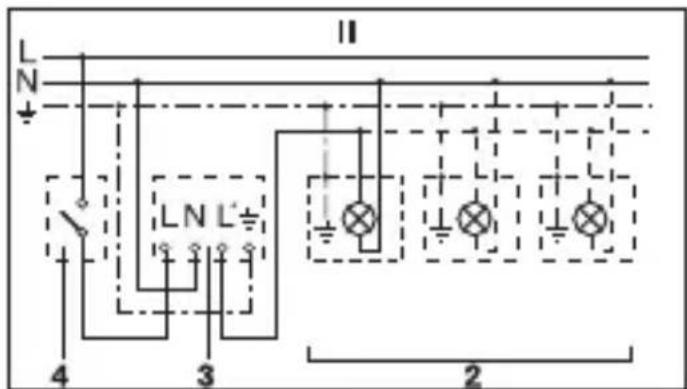

1. Lampara sin conductor neutro 2. Lampara con conductor neutro

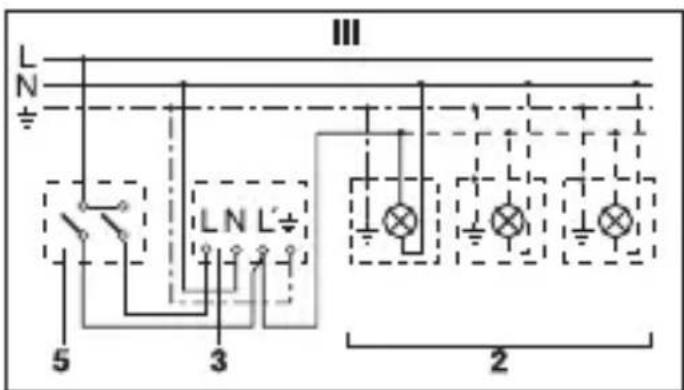

3. Conexión mediante interruptor en série para funciona manual y automatico

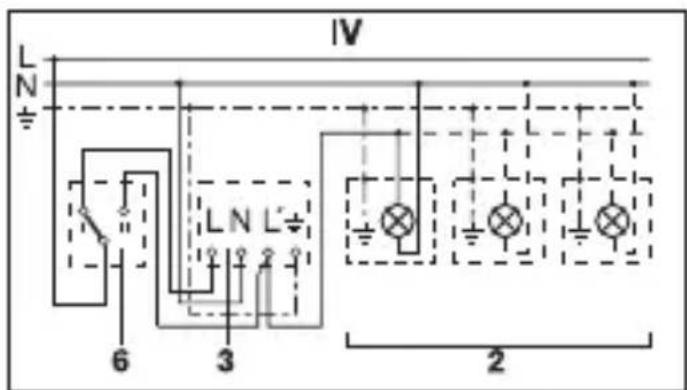

4. Conexión mediante interruptor selector para funciona de alumbrado permanente y automatico

Posión I: Funcioncimiento automatico

Posicion II: Funcionamento manual para alumbrado permanente

Atencion: El sistemas no pueda desconectarse; solo puede elegirse entre la posicion I y la II.

1) P. ej. 14 bombillas de 100 W
2) Consumidor, alumbrado max. 600 W (veanse Datos先进技术)
3) Bornes de connexion del IS 2160
4) Interruptor en el interior de la casa
5) Interruptor en série en el interior de la casa, manual, automatico
6) Interruptor selector en el interior de la casa, automatico, alumbrado permanente

El sensor infrarrojos sirve para encender la luz automatistically. No es apto para alarmas antirrboro especials bajo a que carece de la seguridad antisobotaje prescrita para las malmas. Las

condiciones atmosféricas
puede afectar al funciona del detector de movimientos. Fuertes rafagas de viento, laieve, la lluvia y el granizo pueda provocar unaactivacion erronea al no

poderradiirentrecambios de temperatura repentinos y fuentes termicas.Lalente de detectacionpuede limpiarse con un pano humedo (sin detergente) cuando estesucia.

Datas技术和

Dimensiones: (alt. × anch. × prof.) 113 × 78 × 73 mm

Potencia: Carga de bombilla incandescente / halógena: 600 W Carga LED / ECG: 250 W (50 unidades c < 88 μF)

Tensión de alimentación: 220 – 240 V, 50/60 Hz

Ángulo de detectión: 160° con protección contra sumersión

Girabilidad: 40° horizontalmente, 70° verticalmente

Alcance: máximo. 12 m

Regulación crepuscular: 2 – 1.000 Lux

Temporización: 5 seg. – 35 min. (regulación de fábrica: 5 seg.)

Regulación crepuscular: 2 – 1.000 Lux (regulación de fábrica: 1.000 Lux)

Tipo de protección: IP54

Campos de temperatura: -20 °C hasta +50 °C

Fallos de funciona

Fallo	Causa	Solutución
No tiene tensión • Fuseible defectuoso, interruptor en OFF cortocircuito		• cambiar Fuseible,poner interruptor en ON,comprobar la linea de alimentación con un comprobador de tensión •comprobar conexiones
No se enciende	• en functionamento a la luz del día,regulación crepuscular ajustada para functionamento nocturno •bombilla defectuosa •interruptor en OFF •fuseble defectuoso •campo de detectión sin ajuste selectivo	• volver a ajustar • Cambiar bombilla •conectar • Cambiar Fuseible y dato el caso comprobar conexión •volver a ajustar
	CausaFallo	Solutución
No se apaga • Movimiento permanente en el camino de detectión Lámpara-connectada sealla en el camino de detectión y se enciende de nuevo Deferred a unchio del sensor Wifi posicionado muycerca del sensor Interruptor en series delinterior de la casa sehalla en configuración permanente	• Controlar camino dedeteción y dato el caso ajustar de nuevoo bien cubrir partes delsensor Modificar camino dedeteción Aumentar distanciaentre el wifi y el sensor Cambiar interruptor enserie a configuraciónautomática
Se enciende y apagacontinuamente • Lámpara conectada sehalla en el camino de detectión Animales en moviemiento en el camino de detectión	• Reajustar camino dedeteción, augmentardistancia, reducirpotencia Girar hacer arriba elsensor o bien cubrirse-lectivamente, reajustarcampo de detectión o bien cubrir partes delsensor
Se enciendeinopportúnamente • El viento mueve árbolesy matorrales en elcampo de detectión Detección de automóvi-les en la calleWifi posicionado muycerca del sensor Cambio de temperaturerrepentinodeferido a lascondiciones atmosalféricas (viento, lluvia,nieve) o a ventiladores oventanas abiertas	• Reajustar camino dedeteción o bien cubrirpartes del sensorReajustar camino dedeteción, girar hacer abajo el sensorAumentar distanciaentre el wifi y el sensorModificar camino dedeteción, cambiarlugar de montaje
Variación del alcance • Otras temperaturasambiente	• En caso de frío, reduirel alcance del sensorgirando está hacerabajoEn caso de calor, girarlohacia arriba

Eliminación

Aparatos electricos y embalajes han de someterse a un reciclamento respetuoso con el medio ambiente.

No eche los aparatos electricos a la basura domestica!

Solo para paises de la UE:

Según la Directiva europea vigente sobre residuos de aparatos electricos y electrónicos y su transmisión al derechoño nacional, aparatos electricos fuera de uso han de ser recogidos porSeparated y sometimes a un reciclamento respetuoso con el medio ambiente.

Garantía de fabricante

Austed, el comprador, le asisten ciertos dereibchos legales frete alvendedor. En la medida en que这些东西 delichos existan en su pais,losnoso se veran acortados ni limitados por了我的o Certificado de garantia. Le ofrecemos 5 años de garantía sobre el estado y el funciona impecables de su producto STEINEL Profesional con技术水平 de senseores. Garantizamos que este productocarece de defectos derivados del material, la fabricacion o Construccion. Garantizamos laplena funcionalidadde todos los cables y piezas electr.ONicas, asi como la ausencia de defectos enequalquier material empleado o en su superficie.

Reclamación:

Siusted desea reclamar su producto, envielo, por favor, todo completo y a porte pagado junto con el tiquet de compra original que deben indicar la Fecha de compra y la denominacion del producto a su vendedor o directamente a nuestra direccion, SAET-94 S.L. -C/Trepadella, n^10 Pol.Ind.Castellbisbal Sud,E-08755 Castellbisbal (Barcelona). Recomendamos, por eso, guardar bien el tiquet de compra hasta que haya expirado el periodo de garantia.

STEINEL no responderá por gastos o ríesgos de transporte con motivo del envío.

Información para hacer constar un caso de garantía la Obtendra a工程技术 de vuestra

pagina web

www.steinel-professiona
nal.de/garantie

Para cualquier caso de garantía o duda referente a su producto, nos pueda llamar al número del Servicio Técnico [phone].
