Produkttyp	Infrarot-Bewegungsmelder
Marke	Steinel
Modell	IS 2160 ECO
Abmessungen (H × B × T)	113 × 78 × 73 mm
Stromversorgung	220-240 V, 50/60 Hz
Erfassungswinkel	160°
Maximale Reichweite	12 m
Maximale Erfassungsfläche	Ca. 165 m²
Horizontale Ausrichtbarkeit	40° (mit Ausrichtvorrichtung)
Vertikale Ausrichtbarkeit	70°
Dämmerungseinstellung (Ansprechschwelle)	2 bis 1.000 Lux, stufenlos einstellbar
Zeiteinstellung (Timer)	5 Sekunden bis 35 Minuten, stufenlos einstellbar
Maximale Anschlussleistung Beleuchtung (Glühlampe/Halogen)	600 W
Maximale Anschlussleistung Beleuchtung (LED/EVG)	250 W (max. 50 Stück, C < 88 µF)
Absicherung	Leitungsschutzschalter 10 A empfohlen
Schutzart (IP)	IP54
Betriebstemperatur	-20 °C bis +50 °C
Empfohlene Montagehöhe	Ca. 2 m
Wartung und Reinigung	Linse mit feuchtem Tuch reinigen (keine Reinigungsmittel)
Herstellergarantie	5 Jahre für Melder (unter Bedingungen)
Entsorgung	Umweltgerechtes Recycling gemäß örtlichen Vorschriften

Häufig gestellte Fragen - IS 2160 ECO STEINEL

Wie installiere ich den Bewegungsmelder IS 2160 ECO?

Schalten Sie zuerst die Stromversorgung aus. Befestigen Sie die Montageplatte an der Wand oder Decke in etwa 2 m Höhe. Schließen Sie die Netzleiter (L, N, PE) und das anzuschließende Gerät (L', N) wie im Schaltplan an. Setzen Sie die Abdeckung und den Melder wieder ein, dann schließen Sie das Gehäuse.

Welche Einstellungen sind am Melder verfügbar?

Der Melder verfügt über zwei Einstellungen an der Unterseite: die Zeiteinstellung (5 s bis 35 min) und die Dämmerungsschwelle (2 bis 1.000 Lux). Stellen Sie die Einstellschrauben mit einem Schraubendreher ein.

Wie stelle ich die Reichweite des Melders ein?

Die Reichweite kann durch vertikale Ausrichtung (70°) reduziert werden. Die horizontale Ausrichtung (40°) ist nur mit der mitgelieferten Ausrichtvorrichtung möglich. Mit Klebeabdeckungen kann der Erfassungsbereich feinjustiert werden.

Was tun, wenn der Melder nicht einschaltet?

Überprüfen Sie, ob die Dämmerungseinstellung tagsüber nicht auf Nachtmodus steht. Kontrollieren Sie die Lampe, den Schalter, die Sicherung und die korrekte Einstellung des Erfassungsbereichs. Stellen Sie tagsüber die Dämmerungsschraube nach rechts (Tag-Modus).

Warum schaltet der Melder ständig ein und aus?

Dies kann durch eine Lampe oder einen heißen Gegenstand im Erfassungsbereich oder durch Tiere verursacht werden. Ändern Sie den Erfassungsbereich, richten Sie den Melder höher aus oder maskieren Sie störende Bereiche mit den Abdeckungen.

Wie reinige ich den Melder?

Reinigen Sie die Linse mit einem feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, die die Linse beschädigen könnten.

Welche Garantie hat der Steinel IS 2160 ECO?

Steinel gewährt eine Garantie von 5 Jahren für die Melder (außer Verschleißteile). Bewahren Sie den Kaufbeleg auf. Für Reklamationen wenden Sie sich an Ihren Händler oder Steinel Deutschland.

Kann dieser Melder als Einbruchsalarm verwendet werden?

Nein, der Melder ist nicht für spezielle Einbruchsalarme ausgelegt, da er nicht vandalismusgeschützt ist. Er ist für die automatische Schaltung der Beleuchtung vorgesehen.

Wie schließe ich einen Schalter für manuelle Bedienung an?

Verwenden Sie einen Wechselschalter (Schaltplan 4): Stellung I: Automatik, Stellung II: Dauerlicht. Achtung: Eine Ausschaltung ist nicht möglich, nur die Wahl zwischen den beiden Modi.

Welche Montagebedingungen vermeiden Fehlauslösungen?

Montieren Sie den Melder mindestens 50 cm von jeder Wärmequelle (Lampe) entfernt und in 2 m Höhe. Vermeiden Sie Hindernisse wie Wände oder Bäume im Erfassungsfeld. Richten Sie ihn senkrecht zur Bewegungsrichtung aus.

BEDIENUNGSANLEITUNG IS 2160 ECO STEINEL

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns mit dem Kauf desses STEINEL-Infrarot-Sensors entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsvprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleisten einen langen, zuverlüssigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihr dem neuen Infrarot-Sensor.

Das Prinzip

Der eingebaute Pyro-Sensor erfasst die unsichtbare Wär-mestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.). These so erfasste Wär-mestrahlung wird elektronisch umgesetzt, und ein an-geschlossener Verbraucher (z.B. eine Leuche) wird eingeschaltet. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wär-mestrahlung erkannt, es erfolgt also auch keine Schaltung.

(s. Abb. Seite 2)

Mit einem Erfassungswinkel von 160^ und einer Reichweite von max. 12 m überwacht der Sensor eine Fläche von ca. 165m^2 .Soll nur einkleinerer Bereich abgedeckt werden, kann die Reichweite durch vertikales Schwenken der Sensoreinheit reduziert werden. Bei Verwendung derbeiliegenden Schwenkvorrichtung lassst sich das Geräte ebenfalls in der Horizontalen schwenken, so dass derErfassungsbereich gezielt

ausgerichtet werden kann. Zusätzlich kann der Erfassungswinkel durch Aufsetzen von Abdeckblenden individuell eingestellt werden.

Wichtig: Die{sicherste Bewegungserfassung haben Sie, wenn das Gerat seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z.B. Bäume,Mauern etc.) die Sicht des Sensors behindrn.

Sicherheitshinweise

Vor allen Arbeitsen am Bewegungsmelder die Spannungszufuhr unterbrechen!
- Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprufer überprüfen.

• Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den handelsüblichen Installationsvorschriften und Anschlussbedingungen durchgefuhrt werden (DE - VDE 0100, AT - ÖVE-EN 1, CH - SEV 1000).

• Beachten Sierette, dass der Sensor mit einem 10 A-Leitungsschutzschalter abgesichert werden muss. Die Netzzuleitung darf max. einen Durchmesser von 10 mm haben.

Der Montageort sollte mindestens 50~cm von einer Leuchte entfernt sein, da deren Wärmestrahlung zu Fehlauslösungen des Sensors führen kann. Um die angegebene Reichweite von 12m zu erzieilen, sollte die Montagehöhe ca. 2m detragen.itte beachten Sie die Sicherheitshinweise auf Seite 5.

Montageschritte:

1. Befestigungsschrauben der Gehäuseblende 1 offen.
2. Die Verdraughtung zur Lüsterklemme nicht lösen, sondern die gesamte Klemme inklusive Sensoreinheit 2 (Walze) durch leichtes Ziehen herausnahmen. Die Dicht-stopfen sind für eine Netzzuleitung mit einem Au-Bendurchmesser von 5 - 9 mm vorgesehen.
3. Montageplatte 3 an die Wand / Decke halten, Bohrlocher anzeichnen, auf die Leitungsführung in der Wand / Decke achten. Licher bohren, Dübel (6 mm) setzen.
4. Stanzbohrungen für Kabel-einführung je nach Bedarf für Unterputz- 4 oder Aufputzzuleitung 5 Herausbrechen,

Dichtstopfen einsenet, durchstoBen und Kabel hindurchfuhren. Hinweis: Für die Zuleitung Aufputz wird empfohlen die Schwenkvorrichtung 6 zu montieren (s.u.). Alternativ kann das Gerat an der Materialverdunnungdurch -stoBen werden, um die Kabel hindurch zu führen. 5. Montageplatte 3 an die Wand schrauben.

6a) Anschluss der Netz-zuleitung:

Die Netzzuleitung besteht aus einem 2- bis 3-adrigen Kabel L = Phase N = Neutraliterleiter PE = Schutzleiter

Im Zweifel müssen Sie die Kabel mit einem Spanningsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutraleiter (N) werden entsprechend der Klemmbelegung angeschlossen. Der Schutzleiter wird am Erdungskontakt angeklemmt. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum EIN- und AUS-schalten montiert sein.

6b) Anschluss der Verbraucherzuleitung

Die Verbraucherzuleitung (z.B. Leuchte) besteht ebenfalls aus einem 2- bis 3-adri-gen Kabel. Der Anschluss erfolgt an den Klemmen N und L'. Der stromfuhrende Leiter des Verbrauchers wird in die mit L' gekennzeichne Klemme montiert.

Der Neutraleiter wird in die mit N gekennzeichene Klemme zusammen mit dem Neutraleiter der Netzzuleitung angeklemmt. Der Schutzleiter wird am Erdungskontakt angebracht.

1. Nach Abschluss der Ver-drahtung Lusterklemme zusammen mit Sensoreinheit 2 in Montageplatte 3 einsetzen und durch Gehäuseblende 1 und Befestigungsschrauben verschlieben.

Montage mit Schwenkvorrichtung

Die Schwenkvorrichtung 6 ermöglich ein horizonta- les Schwenken des Bewegungsmdelders. Dadurch kann der Erfassungsbereich zusätzlich ausgerichtet werden.
1. Halbkugeln 7 aus beiliegender Schwenkvorrichtung 6 Herausdrücken.

1. Schwenkvorrichtung 6 an die Wand halten und Bohrlicher anzeichnen, Locher bohren, Dubel setzen, Kabel hindurchfuhren. Anschluss wie unter „Installation" beschrieben durchfuhren.

2. Schrauben durch die Halbkugeln 7 hindurchfuhren und Schwenkvorrichtung 6 damit so befestigen, dass der Schraubenkopf auf der glatten Seite und die gewölte Seite an der Montageplatte 3 aufliegt (s. Abbildung).

Funktionen

Nachdem der Sensor angeschlossen und montiert ist, kann die Anlage in Betrieb

genommen werden. Zwei Einstellmöglichkeiten stehen nun auf der Unterseite des

Gerätes zur Verfügung.

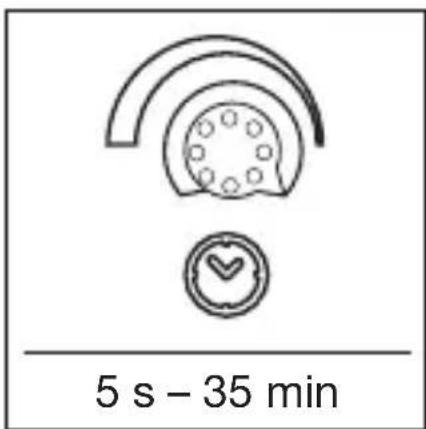

Ausschaltverzögerung (Zeiteinstellung)

Die gewünschte Leuchtdauer der Lampe kann stufenlos von ca. 5 s bis max. 35 min eingestellt werden. Einstellregler Rechtsanschlag bedeutet kürzeste Zeit ca. 5 s, Einstellregler

Linksanschlag bedeutet langste Zeit ca. 35 min. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen. Bei jeder Bewegung im Erfassungsbereich wird die eingestellte Zeit neu aktiviert.

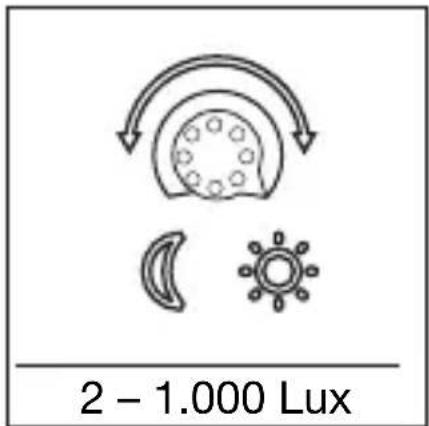

Dämmerungseinstellung (Ansprechschwelle)

Die gewünschte Ansprechwelle des Sensors kann stufenlos von ca. 2 Lux bis 1.000 Lux eingestellt werden. EinstellreglerRechtsanschlag bedeutet Tageslichtbetrieb ca. 1.000 Lux.

Einstellregler Linksanschlag bedeutet Damberungsbetrieb ca. 2 Lux. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss die Stellschraube auf Rechtsanschlag stehen.

Reichweiteneinstellung

(s. Abb. Site 4)

Durch vertikales Schwenken (70^) des Sensors kann die Reichweite reduziert werden.

Durch horizontales Schwenken 40^ (nur mit Schwenkvorrichtung) kann der Erfas

sungsbereich individuell ausgerichtet werden.

Feinjustierung mit Abdeckblenden

(s. Abb. Seite 4)

Mit Hilfe der beiliegenden Abdeckaufkleber kann der Erfassungswinkel des Sensors individuell eingestellt werden. Somit konnen z.B.

Nachbargrundstücke von der Erfassung ausgegrenzt oder z.B. Gehwege gezielt überwacht werden.

Anschlussbeispiele

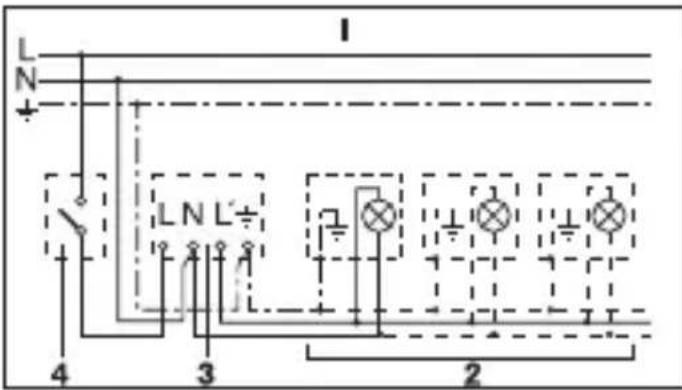

1. Leuchte ohnevorhandenen Nullleiter

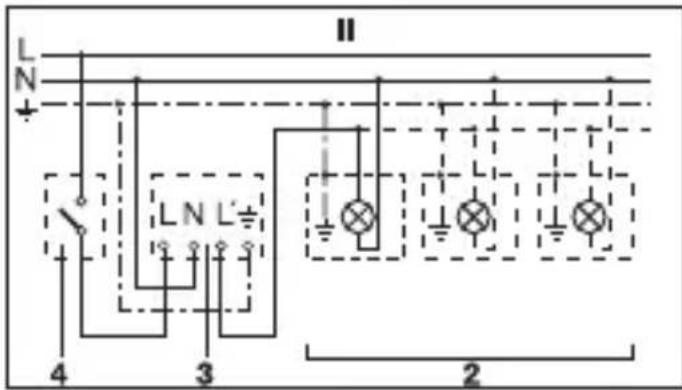

2. Leuchte mit vorhandenem Nullleiter

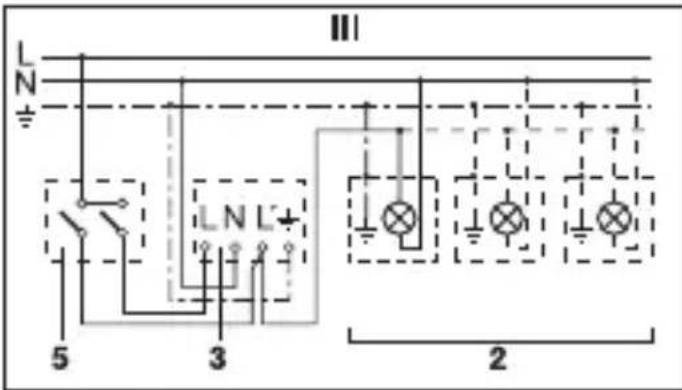

3. Anschluss über Serienschalter für Hand- und Automatik-Betrieb

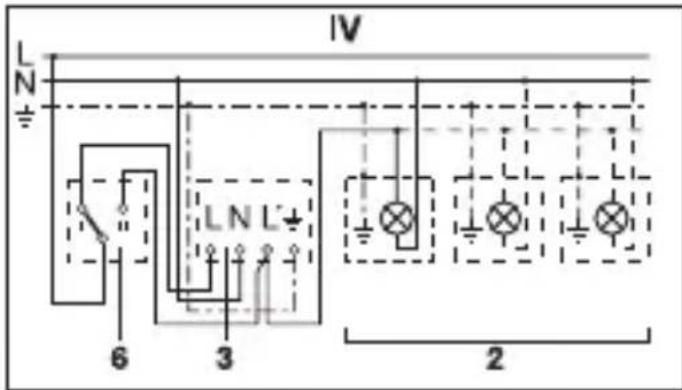

4. Anschluss über einen Wechselschafter für Dauerlicht- und Automatik-Betrieb

Stellung I: Automatik-Betrieb
Stellung II: Hand-Betrieb Dauerbeleuchtung
Achtung: Ein Ausschalten der Anlage ist nicht möglich, lediglich der Wahlbetrieb zwischen Stellung I und Stellung II.

1) z. B. 1 - 4 × 100 W Gluhlampen
2) Verbraucher, Beleuchtung max. 600 W (siehe Technische Daten)
3) Anschlussklemmen des IS 2160
4) Hausinterner Schalter
5) Hausinterner Serienschalter, Hand, Automatik
6) Hausinterner Wechselschalter, Automatik, Dauerlicht

Betrieb / Pflege

Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt. Witterungseinflüsse konnen

die Funktion des Bewegungsmelders beeinflussen. Bei starken Windboen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommt, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen

unterschieden werden konnen. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesaubert werden.

Technische Daten

Abmessungen: (H× B× T) 113× 78× 73mm

Leistung: Gluh-/ Halogenlampenlast: 600 W

LED- / EVG-Last: 250 W (50 St. c < 88 F)

Netzanschluss: 220 - 240 V, 50/60 Hz

Erfassungswinkel: 160^ mit Unterkriechschutz

Schwenkbereich: 40^ horizontal, 70^ vertical

Reichweite: max. 12 m

Dämmerungseinstellung: 2 - 1.000 Lux

Zeiteinstellung: 5 s - 35 min (Werkseinstellung: 5 s)

Dämmerungseinstellung: 2 - 1.000 Lux (Werkseinstellung: 1.000 Lux)

Schutzart: IP54

Temperaturbereich: -20 °C bis +50 °C

Betriebsstörungen

Störung Ursache Abhilfe

Ohne Spannung

• Sicherung defekt, nicht eingeschaltet
  Kurzschluss

• neue Sicherung, Netzschalter einschalten, Leitung überprüfen mit Spanningsprüfer

• Anschlüsse überprüfen

Schaltet nicht ein • bei Tagesbetrieb, Däm

merungseinstellung steht auf Nachtbetrieb

• Gluhlamppe defekt
• Netzschalter AUS
• Sicherung defekt

• Erfassungsbereich nicht gezielt eingestellt

• neu einstellen

• Gluhlampe austauschen
  einschalten
• neue Sicherung, evtl. Anschluss überprüfen
  neu justieren

	UrsacheStörung	Abhilfe
Schaltet nicht aus • dauernde Bewegung im Erfassungsbereich	• Bereich kontrollierten und elev. neu justieren, bzw. abdecken
	• geschalte Leuchte befindet sich im Erfassungsbereich und schaltet durch Tempe-raturveränderung neu
	• WLAN Gerät sehr nah am Sensor positioniert
	• durch den hausinternen Serienschalter auf Dauerbetrieb	• Abstand zwischen WLAN Gerät und Sensor vergroßern
		• Serienschalter auf Automatik
Schaltet immer EIN / AUS • Leuchte befindet sich im Erfassungsbereich	• Bereich umstellen, Abstand vergroßern, Leistung verringn
	• Tiere bewogen sich im Erfassungsbereich	• Sensor höher schwen-ken bzw. gezielt abde-cken, Bereich umstellen bzw. abdecken
Schaltet unerwänscht ein	• Wind bewegt Bäume und Sträucher im Erfassungsbereich	• Bereich umstellen bzw. abdecken
	• Erfassung von Autos auf der Straße	• Bereich umstellen, Sensor abschwenken
	• WLAN Gerät sehr nah am Sensor positioniert	• Abstand zwischen WLAN Gerät und Sensor vergroßern
	• plötzliche Temperatur-veränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offen Fenstern	• Bereich verändern, Montageort verlagen
Reichweitenveränderung	• andere Umgebungs-temperatureen	• bei Kälte Sensorreich-weite durch Abschwen-ken verkurzen
		• bei Wärme höher stellen

Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmull!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen hochste Qualitätsansprüche. Aus dem Grund leisten wir als Hersteller Ihnen als Erstkäufer des neu hergestellten STEINEL-Produkts*Xne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mangeln, die nachweislich auf einem Material- oder Herstellungsehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden. Sollten Sie das Produkt veräußern oder weiteregeben, so Goes die Garantie nicht auf den Nachbesitzer über.

Unsere Garantieleistungen fur Verbraucher Die nachstehenden Regelungen gelten fur Verbraucher. Verbraucher ist jeder natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosten Austausch (ggf. durch ein gleich- oder hohwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre bei Heißluft- und Heißklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts. Die durch uns repa-rierten oder ersetzten Komponenten sind fur die verbleibende Garantiezeit von dieser

Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.
Unsere Garantieleistungen fur Unternehmer Die nachstehenden Regelungen gelten fur Unternehmer. Unternehmer ist eine naturliche oder juristiche Person oder eine rechtsfahige Personen- gesellschaft, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch eine gleichoder hoherwertiges Nachfolge- modell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit fur Ihr erworbenes STEINEL Professional-Produkt beträgt bei Sensoren, Strahlern, AuBen- und Innenleuchten: 5 Jahre

bei HeiBluft- und HeiBklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts. Die durch uns repa-rierten oder ersetzten Komponenten sind fur die verbleibende Garantiezeit von dieser Garantie erfasst. Im Rahmen der Garantieleistung tragen wir nicht ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht ihre Aufwendungen fur den Ausbau des mangelhaften Produkts und den Einbau eines Austauschprodukts.

Gesetzliche Mangelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen - einschließlich besonderer Schutz- bestimmungen für Verbraucher und beschränken oder ersetzen diese nicht. Die Inanspruchnahme ihrer gesetzlichen Rechte bei Mangeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: - bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleib von

Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleib zurückzuführren sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungsoeder Ersatzteilen zurückzuführren sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,

• bei Transportschäden oder -verlusten.

Geltungdeutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch führen wollen, verwenden Sieitte unser Online-Garantieformular unter www.steinel.de/ garantie. Fullen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnendrahber, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfaltig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an ihren Handler oder an unsere in der E-Mail angegebene Adresse. Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns offen über Tel. [phone] an oder schreiben uns eine E-Mail an service@steinel. de. Wir halten Ihnen offen werden!
