РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SC5 KARCHER

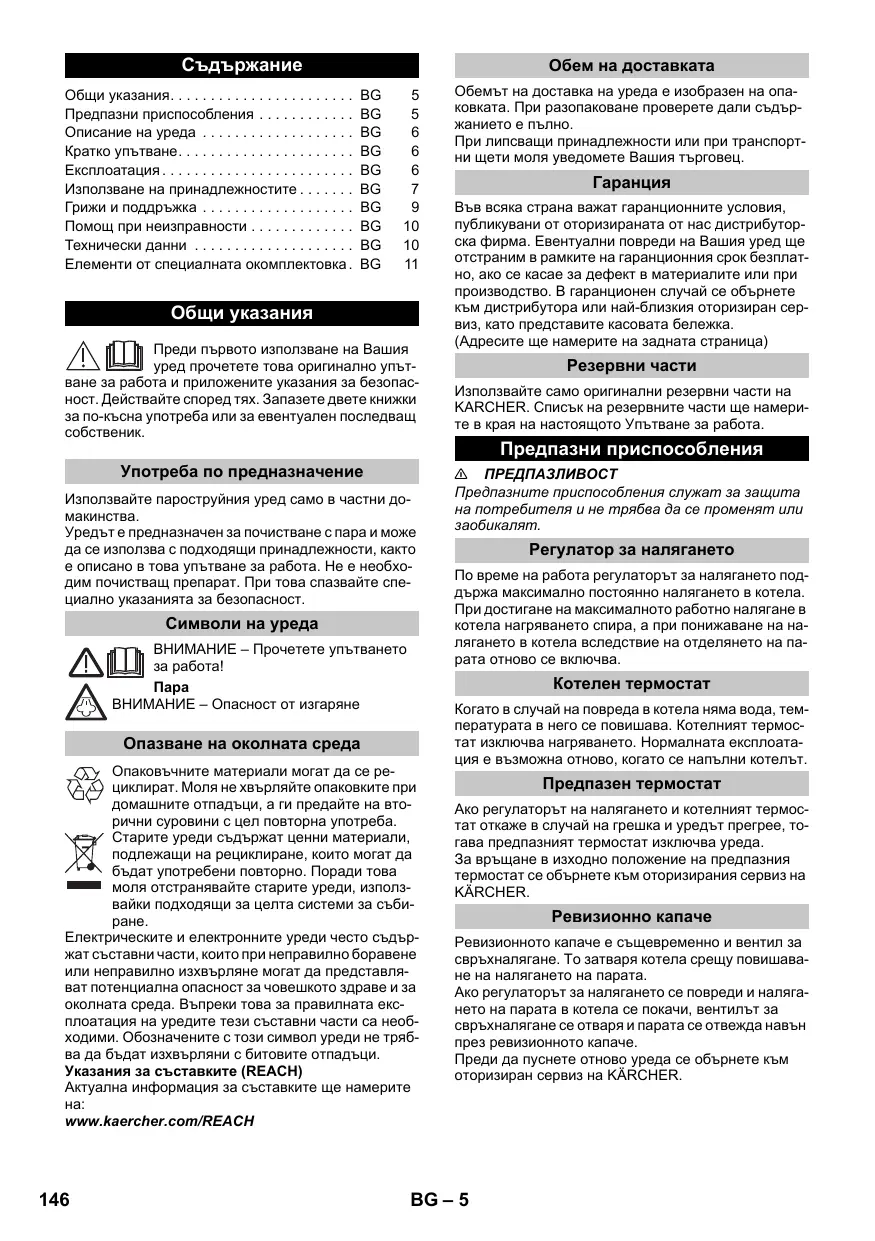

Общи указания Преди първото използване на Вашия уред прочетете това оригинално упътване за работа и приложените указания за безопасност. Действайте според тях. Запазете двете книжки за по-късна употреба или за евентуален последващ собственик. Употреба по предназначение Използвайте пароструйния уред само в частни домакинства. Уредът е предназначен за почистване с пара и може да се използва с подходящи принадлежности, както е описано в това упътване за работа. Не е необходим почистващ препарат. При това спазвайте специално указанията за безопасност. Символи на уреда ВНИМАНИЕ – Прочетете упътването

ВНИМАНИЕ – Опасност от изгаряне

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервиз, като представите касовата бележка. (Адресите ще намерите на задната страница) Резервни части Използвайте само оригинални резервни части на KARCHER. Списък на резервните части ще намерите в края на настоящото Упътване за работа. Предпазни приспособления 몇 ПРЕДПАЗЛИВОСТ Предпазните приспособления служат за защита на потребителя и не трябва да се променят или заобикалят. Регулатор за налягането По време на работа регулаторът за налягането поддържа максимално постоянно налягането в котела. При достигане на максималното работно налягане в котела нагряването спира, а при понижаване на налягането в котела вследствие на отделянето на парата отново се включва. Котелен термостат Опазване на околната среда Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба. Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Електрическите и електронните уреди често съдържат съставни части, които при неправилно боравене или неправилно изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. Въпреки това за правилната експлоатация на уредите тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни с битовите отпадъци. Указания за съставките (REACH) Актуална информация за съставките ще намерите www.kaercher.com/REACH

Обемът на доставка на уреда е изобразен на опаковката. При разопаковане проверете дали съдържанието е пълно. При липсващи принадлежности или при транспортни щети моля уведомете Вашия търговец. Когато в случай на повреда в котела няма вода, температурата в него се повишава. Котелният термостат изключва нагряването. Нормалната експлоатация е възможна отново, когато се напълни котелът. Предпазен термостат Ако регулаторът на налягането и котелният термостат откаже в случай на грешка и уредът прегрее, тогава предпазният термостат изключва уреда. За връщане в изходно положение на предпазния термостат се обърнете към оторизирания сервиз на KÄRCHER. Ревизионно капаче Ревизионното капаче е същевременно и вентил за свръхналягане. То затваря котела срещу повишаване на налягането на парата. Ако регулаторът за налягането се повреди и налягането на парата в котела се покачи, вентилът за свръхналягане се отваря и парата се отвежда навън през ревизионното капаче. Преди да пуснете отново уреда се обърнете към оторизиран сервиз на KÄRCHER. BG – 5 Описание на уреда Кратко упътване В тази инструкция за употреба е описано максималното оборудване. В обема на доставка има разлики в зависимост от модела (вижте опаковката). Вижте схемите на разгънатата A1 Контакт на уреда с капак A2 Воден резервоар A3 Дръжка за носене за водния резервоар A4 Прекъсвач за избор A5 Обслужващо поле Индикация - Позиция OFF Индикация - Недостиг на вода (ЧЕРВЕНА) Индикация – Загряване (ЗЕЛЕНА) Мин. парна степен Зона за избор на силата на парата Макс. парна степен Парна степен функция Vapohydro A6 Капаче за чекмеджето за принадлежности A7 Ревизионно капаче A8 Дръжка за носене A9 Дръжка за принадлежности A10 Съхранение на принадлежностите A11 Място за съхранение на захранващия кабел A12 Носач за паркиране за подовата дюза A13 Мрежови захранващ кабел с щепсел A14 Ходови колела (2 броя) A15 Водеща ролка

Струйна дюза Кръгла четка

Удължаващи тръби (2 броя) Бутон за деблокиране

Подова дюза Странични клапи Микрофибърна кърпа за под

Стикове за премахване на варовика

H1 Ютия с парно налягане H2 Прекъсвач за пара (долу) H3 Индикация – Загряване (ОРАНЖЕВА) H4 Прекъсвач за пара (горе) H5 Блокиране на прекъсвача за пара H6 Терморегулатор H7 Пароструен щепсел Виж изображенията на страница 2 Водният резервоар да се напълни до маркировката „MAX“. Пароструйният щекер да се постави в контакта

Включете щепсела в електрическата мрежа. Включете уреда като завъртите прекъсвача за

Контролната лампа на загряването мига зелено. Щом контролната лампа за налягането започне да свети постоянно, пароструйният уред е готов за експлоатация. Накрайника да се включи към пароструйния Задействайте лоста за пара. Експлоатация Вижте схемите на разгънатата

Монтиране на принадлежностите Отворете капака на контакта на уреда. Пароструйният щепсел се поставя в контакта на уреда. При това трябва да се чуе фиксирането За да разделите: Натиснете капака на контакта на уреда надолу и извадете пароструйния щепсел от контакта. Свържете необходимите принадлежности (виж глава „Използване на принадлежностите“) с пароструйния пистолет. За целта отворения край на принадлежността се поставя върху пароструйния пистолет и се избутва, докато се фиксира деблокиращият бутон на пароструйния

При необходимост използвайте удължителните тръби. За целта свържете с пароструйния пистолет едната респ. двете удължителни тръби. Необходимата принадлежност да се постави на свободния край на удължителната тръба. Демонтиране на принадлежностите Поставете защитата за деца надолу (лост за пара блокиран). За да демонтирате принадлежностите, натиснете деблокиращия бутон и отделете частите една от друга. BG – 6

Пълнене на водния резервоар Регулиране количеството на парата

Водният резервоар може да се пълни по всяко време. Не използвайте кондензирана вода от сушилнята! Не наливайте почистващи препарати или други добавки (напр. аромати)! Не използвайте чиста дестилирана вода! Макс. 50% дестилирана вода и 50% вода от водопровода. Не използвайте събрана дъждовна вода! Водният резервоар може да се напълни извън или направо в уреда. Сваляне на резервоара за вода Резервоарът за вода тръба да се издърпа отвесно нагоре. Напълнете водния резервоар от крана за вода до маркировката „MAX“. Поставете водния резервоар и натиснете надолу, докато се фиксира. Директно на уреда Налейте вода от някакъв съд в отвора за наливане. Напълнете водния резервоар до маркировката „MAX“. Изпусканото количество пара се регулира с помощта на прекъсвач за избор. В зависимост от степента и силата на замърсяване този прекъсвач за избор дава възможности за настройка от мин. парна степен (леки замърсявания) до макс. парна степен (груби замърсявания). За силни замърсявания, които се намират в трудно достъпни области, се използва функцията Vapohydro. Регулиране на количеството пара Настройте прекъсвача за избор на необходимото количество пара. Задействайте лоста за парата, при това първо насочвайте пароструйния пистолет към някаква кърпа, докато парата започне да излиза равномерно. Включване на уреда Уредът да се постави върху твърда основа. Включете щепсела в контакта. От позиция OFF завъртете на една от зоните за избор на силата на парата с помощта на прекъсвача за избор. Индикация - Загряването мига зелено. Изчакайте, докато индикацията на загряването светне постоянно. Пароструйният уред е готов за работа. Ако в парния котел няма вода или водата е съвсем малко, водната помпа се включва и изтегля вода от водния резервоар в парния котел. Процесът на пълнене може да продължи няколко Уредът затваря за кратко вентила на всеки 60 секунди. Това предотвратява засядането на вентила. При това се чува едно тихо кликване. Изпускането на пара не се нарушава от това. Пълнене с вода При недостиг на вода във водния резервоар индикацията за недостиг на вода мига червено и се чува сигнален тон. Водният резервоар да се напълни до маркировката „MAX“. Винаги когато в парния котел има недостатъчно вода, водната помпа изтегля автоматично вода от водния резервоар в парния котел. Ако водният резервоар е празен, то водната помпа не може повече да пълни парния котел и отделянето на пара се блокира. На кратки интервали водната помпа опитва да напълни парния котел. Ако напълването е успешно, червената контролна лампа изгасва.

Изключете уреда Завъртете прекъсвача на позиция OFF, за да изключите уреда. Извадете щепсела от контакта. Да се натиска лоста за пара, докато спре да излиза пара. Котелът на уреда сега е без налягане. Поставете защитата за деца надолу (лост за пара блокиран). Натиснете капака на контакта на уреда надолу и извадете пароструйния щепсел от контакта. Излейте водата от водния резервоар. Съхранение на уреда

Приберете кръглата четка в чекмеджето за принадлежности. Поставете ръчната дюза на удължителната Поставете удължителните тръби в носачите за принадлежности. Поставете точковата струйна дюза в мястото за съхранение на принадлежностите. Закачете дюзата за под в носача за паркиране. Завийте маркуча за пара около удължителните тръби и поставете пистолета за пара в дюзата Приберете захранващия кабел в мястото за съхранение на захранващия кабел. Използване на принадлежностите Важни указания за употреба Почистване на подови повърхности Препоръчва се преди използване на па-роструйния уред подът да се измете илиизсмуче. Така още преди влажното почистване подът се освобождава от мръсотия/свободни частици. Освежаване на текстил Преди третиране с пароструйния уред моля винаги да проверявате устойчивостта на текстилните тъкани на скрито место: Първо облейте с пара, след това оставете да изсъхне и накрая проверете за изменения на цвета и формата. BG – 7 Почистване на повърхности с покритие или лак При почистване на лакирани или покрити с пластмаса повърхности, като напр. кухненски и стайни мебели, врати, паркет, могат да се отделят восък, мебелен лак, изкуствени покрития или бои и да се образуват петна. При почистването на тези повърхности напоете една кърпа с пара и избършете повърхностите с нея. Не насочвайте парата към залепени ръбове, тъй като лепилото може да се отдели. Не използвайте уреда за почистване на не запечатани дървени подове или паркет. Почистване на стъкло При ниски външни температури затоплете стъклата на прозорците, преди всичко през зимата, като леко напръскате с пара цялата стъклена повърхност. По този начин се избягват напрежения на повърхността, които могат да доведат до счупване на стъклото. Накрая почистете повърхността на прозореца с ръчната дюза и покривалото. За изтегляне на водата използвайте приставка за прозорци или избършете повърхността до сухо. Не насочвайте парата към запечатаните места на рамката на прозореца, за да не ги повредите. Пароструен пистолет Вие може да използвате пароструйния пистолет и без принадлежности, например: – за отстраняване на леки гънки от окачени дрехи, като ги напръскате с пара от разстояние то 10-20 см. – за почистване на прах по цветя. При това спазвайте разстояние от 20-40 см. – за влажно почистване на прах, като напоите кърпата за кратко с пара и след това избършете мебелите с нея. Струйна дюза Монтирайте точкова струйна дюза на пароструйния пистолет. Колкото по-близо е тя да замърсеното място, толкова по-висок е ефектът от почистването, тъй като температурата и парата са най-високи на изхода на дюзата. Особено практично за почистване на трудно достъпни места, фуги, арматури, канали, умивалници, тоалетни, щори или радиатори. Преди почистване с пара силните варовикови отлагания могат да бъдат напръскани с оцет, оставете да подейства 5 минути, след това облейте с пара. Кръгла четка Закрепете кръглата четка към точковата струйна дюза. Кръглата четка може да се монтира като допълнение към точковата струйна дюза. Така благодарение на четките могат лесно да бъдат отстранение и упоритите замърсявания. Не е подходяща за почистване на чувствителни повърхности.

Монтирайте ръчна дюза на пароструйния пистолет. Изтеглете покривалото върху ръчната дюза. Особено подходяща за малки миещи се повърхности, душкабини и огледала. Подова дюза Подходяща за миещи се стенни и подови покрития, напр. каменни подове, плочки и подове от PVC. Силно замърсените повърхности обработвайте бавно, за да въздейства парата по-дълго време. Остатъците от почистващи препарати или поддържащи емулсии, които още се намират на почистваната повърхност, при почистване с пара могат да доведат до неравномерни места, които обаче изчезват при многократно приложение. Свържете удължителните тръби с пароструйния пистолет. Закрепете подовата дюза към удължителната

Закрепете подовата кърпа на дюзата за под. – Обърнете удължителната тръба широко напред, докато застане отвесно, по този начин страничните клапи на подовата дюза се обръщат надолу. – Поставете подовата дюза върху кърпата за почистване на под, така че страничните клапи да навлязат в двете планки на кърпата. – Отново обърнете удължителната тръба назад, по този начин страничните клапи се фиксират и кърпата застава неподвижно на подовата дюза. Паркиране на четката за под При прекъсване на работа закачете четката за под в носача за паркиране. Ютия с парно налягане Ние препоръчваме употребата на масата за гладене KÄRCHER с активно отвеждане на парата. Тази маса за гладене е оптимално съгласувана със закупения от Вас уред. Тя улеснява и ускорява значително процеса на гладене. Във всеки случай трябва да се използва маса за гладене с паропропусклива, решетъчна основа за Моля не настройвайте парната степен за функция VapoHydro на при поставена ютия, тъй като в противен случай прането за гладене ще се намокри. Уверете се, че в котела на пароструйния уред има прясна вода от водопровода. Поставете пароструйния щепсел на ютията добре в контакта на уреда. При това трябва да се чуе фиксирането на щекера. Индикация - Ютията свети постоянно зелено Пароструйния уред да се задейства в съответствие с описанието. Препоръчителни парни степени:

Платове на дрехи Мин. парна степен Малко омачкани дрехи Макс. парна степен

Изчакайте, докато пароструйният уред е готов за използване. Парно гладене Всички текстилни тъкани подлежат на парно гладене. Деликатните или щампосани тъкани и трябва да се гладят от опаковата страна респ. според указанията на производителя. За този чувствителен текстил Ви препоръчваме да използвате незалепващата основа за ютии KÄRCHER BE 6006. Настройте терморегулатора на ютията в диапазона с щриховка (•••/MAX). Щом загасне контролната лампа за загряването на ютията, можете да започнете гладенето. Основата на ютията трябва да е гореща, за да не кондензира парата по нея и да навлажни дрехите за Задействайте прекъсвача за пара горе или прекъсвача за пара долу. – Пускане на пара на интервали: Натиснете прекъсвача за пара. Парата изтича, докато е натиснат прекъсвачът. – Продължително пускане на пара: Изтеглете блокирането на прекъсвача за пара надолу, докато се фиксира. Непрекъснато излиза пара. За да освободите блокирането, натиснете напред. Насочете първото изпускане на пара в началото на гладенето или след паузи в гладенето върху някаква кърпа, докато парата започне да излиза равномерно. За третиране на пердета, дрехи и др. може да държите ютията и отвесно. Сухо гладене И при сухо гладене в котела трябва да има вода. Настройте терморегулатора на ютията в съответствие с вида на дрехата.

• •• Памук, лен Моля спазвайте указанията за гладене и пране върху дрехата. Щом загасне контролната лампа за загряването на ютията, можете да започнете гладенето. Грижи и поддръжка Изплакване на парния котел Изплакнете парния котел на пароструйния уред найкъсно след всяко 8. напълване на резервоара. Извадете щепсела от контакта. Оставете пароструйния уред да се охлади. Изплакнете водния резервоар или го свалете от Извадете принадлежностите от държача за принадлежности. Отворете капачето на чекмеджето за принадлежности. Извадете принадлежностите от чекмеджето за принадлежности.

Отворете ревизионното капаче. За целта поставете отворения край на удължителната тръба върху ревизионното капаче, фиксирайте го във водача и го завийте. Напълнете парния котел с вода и го наклонете силно. По този начин се разтварят остатъците от варовик, останали по пода на парния котел. Изпразнете наличната вода напълно от котела. Отстраняване на котления камък в паровия котел Тъй като по стените на котела се отлага котлен камък, ние препоръчваме котелът да се почиства от котлен камък на следните интервали (ПР=пълнения на резервоара): Ниво на твърдост ° dH mmol/l

много твърдо >21 >3,8

Твърдостта на водата от водопровода можете да научите от служба Водоснабдяване или от общината. Извадете щепсела от контакта. Оставете пароструйния уред да се охлади. Изплакнете водния резервоар или го свалете от Извадете принадлежностите от държача за принадлежности. Отворете капачето на чекмеджето за принадлежности. Извадете принадлежностите от чекмеджето за принадлежности. Отворете ревизионното капаче. За целта поставете отворения край на удължителната тръба върху ревизионното капаче, фиксирайте го във водача и го завийте. Изпразнете наличната вода напълно от котела. За премахване на варовика използвайте стиковете за премахване на варовика на KÄRCHER. При приготвяне на разтвора за премахване на варовика използвайте указанията за дозиране на опаковката. Напълнете разтвор срещу котлен камък в резервоара и оставете разтвора да действа за около 8 часа. След 8 часа почистващия препарат за варовик се излива напълно. Тъй като има остатъци от разтвора, котелът да се изплакне два-три пъти със студена вода, за да се отстранят всички остатъци от препарата за почистване на котления

Изпразнете наличната вода напълно от котела. Завинтете ревизионното капаче към удължителната тръба. Пълнене на водния резервоар Пароструйният уред е готов за работа. BG – 9 Технически данни Грижи за принадлежностите Кърпата за под и покривалото са предварително изпрани и могат веднага да бъдат използвани за работа с пароструйния уред. Перете замърсените подови кърпи и покривала в пералня при температура 60 °C. Не използвайте омекотител, за да може кърпите добре да поемат мръсотията. Хавлиените кърпи са подходящи за сушене в сушилня. Микрофибърните кърпи не са подходящи за сушене в сушилня. Помощ при неизправности Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизирания сервиз. Удължаване на времето за загряване Пароструйният котел съдържа варовик Почистване на варовика в пароструйния котел. Липса на пара Електрозахранване Градус на защита Клас защита 220-240 V 1~50 Hz IPX4

Данни за мощността Нагревателна мощност 2200 W Нагревателна мощност

700 W Работно налягане макс. 0,42 MPa Време за подгряване Количество пара Продължително пускане на Еднократно изпускане на Vapohydro 3 минути 60 г/мин 150 г/мин 250 г/мин Количество на пълнене Индикация - Недостиг на вода мига червено и се чува сигнален тон. Липса на вода във водния резервоар. Водният резервоар да се напълни до маркировката „MAX“. Индикация Недостиг на вода свети червено. Липса на вода в пароструйния котел. Защитата от прегряване на помпата е изключена. Изключете уреда. Водният резервоар да се напълни до маркировката „MAX“. Да се включи уреда. Водният резервоар не е поставен правилно или има котлен камък. Свалете водния резервоар и го изплакнете. Поставете водния резервоар и натиснете надолу, докато се фиксира. Лоста за парата не може да се включи Лостът за парата е осигурен с блокировката / защитата от деца. Поставете защитата за деца напред. Парната ютия „плюе“ вода! Поставете терморегулатора на степен ••• . Изплакнете котела на пароструйния уред или го почистете от варовик. Парна степен Vapohydro настроена Завъртете прекъсвача за избор на зоната за избор на силата на парата. След паузи в гладенето от ютията с парно налягане излизат капки вода. При по-продължителни паузи в гладенето парата може да кондензира в паропровода. Насочете първата парна струя към отделна

304 мм Запазваме си правото на технически изменения! Високо изпускане на вода Пароструйният котел съдържа варовик Почистване на варовика в пароструйния котел. BG – 10

Елементи от специалната окомплектовка Номер за поръчки Комплект кърпи от микрофибър за 2.863-020 подова дюза Comfort Plus 2 меки подови кърпи от висококачествен микрофибър. Комплект кърпи от микрофибър, 2.863-174 меко покривало 2 меки покривала от висококачествен микрофибър. Хавлиени покривала 6.370-990 5 покривала от памук Комплект кръгли четки 2.863-058 4 кръгли четки за точковата струйна дюза Комплект кръгли четки с месингова 2.863-061 за отстраняване на упорити замърсявания. Идеални за не чувствителни повърхности. Кръгла четка с шабър 2.863-140 Кръгла четка с два реда термоустойчива четина и един шабър. Не е подходяща за чувствителни повърхности. Голяма кръгла четка 2.863-022 Благодарение на голямата почистваща повърхност предлага още повече възможности за приложение, специално за по-големи повърхности. Силова дюза и удължение 2.884-282 За почистване на трудно достъпни места (напр. ъгли) с повишена сила на почистване. Парна турбо дюза 2.863-159 За видове почистване, при които е нужно да се търка Текстилна дюза 4.130-390 За освежаване на облекло и текстил. Отделител на тапети 2.863-062 за отстраняване на тапети и остатъци от лепило Стикове за премахване на варовика 6.295-206 (9 броя) Ютия с парно налягане 2.863-209 Незалепваща основа на ютията 2.860-142 Подходяща за гладене на чувствителни материали. Активна маса за гладене AB 1000 2.884-993 За отлични резултати при гладене и значителна икономия на време (само за 230 V)
