نوع المنتج	غطاء المطبخ (هود)
طريقة الاستخدام	شفط (تصريف خارجي) أو تدوير (إعادة تدوير داخلي)
لوحة التحكم	لمس، 5 أو 6 أزرار حسب الموديل
عدد سرعات الشفط	4 (منخفضة، متوسطة، عالية، مكثفة)
الوظيفة المكثفة	نعم، مدة 5 دقائق، عودة تلقائية إلى السرعة السابقة
إيقاف مؤقت	نعم، قابل للتعديل: 20 دقيقة (السرعة 1)، 15 دقيقة (السرعة 2)، 10 دقيقة (السرعة 3)، 5 دقائق (مكثفة)
الإضاءة	LED، عمر طويل، الاستبدال بواسطة مركز خدمة معتمد
مرشح الشحوم	معدني، قابل للغسل في غسالة الأطباق أو يدويًا (شهريًا أو حسب الإشارة)
مرشح الكربون	لنسخة إعادة التدوير، الاستبدال كل 4 أشهر (غير قابل للغسل، غير قابل للتجديد)
مؤشر تشبع المرشحات	نعم، لمرشح الشحوم (LED ثابت) ومرشح الكربون (LED وامض) - قابل للتفعيل/التعطيل
الحد الأدنى لمسافة التثبيت	45 سم (طبخ كهربائي) / 50 سم (طبخ غاز أو مختلط)
مادة الهيكل	فولاذ مقاوم للصدأ وزجاج (تقدير شائع لهذا النوع من الأغطية)
الإمداد الكهربائي	220-240 فولت ~ 50/60 هرتز (قيمة نموذجية، تحقق من لوحة التصنيف)
الحماية	قاطع دائرة معياري موصى به لفصل كامل
التنظيف الخارجي	قطعة قماش مبللة بمنظف سائل محايد - لا كحول، لا منظفات كاشطة
الأمان	افصل التيار قبل الصيانة؛ لا تشعل نار تحت الغطاء؛ لا تستخدم بدون مرشحات
المطابقة	EN/IEC 60335, EN/IEC 61591, EN 55014, إلخ.
إعادة التدوير	لا تتخلص مع النفايات المنزلية - اتبع توجيهات WEEE
الأبعاد (الطول × العمق × الارتفاع)	غير محددة في الدليل، استشر لوحة التصنيف أو دليل التثبيت

الأسئلة الشائعة - PRF0116967A ELICA

كيفية تنظيف مرشح الشحوم؟

يجب تنظيف مرشح الشحوم مرة واحدة على الأقل شهريًا (أو عند إضاءة مؤشر التشبع). قم بفكه عن طريق سحب المقبض الزنبركي. اغسله يدويًا بمنظف غير قاسٍ أو في غسالة الأطباق على درجة حرارة منخفضة ودورة سريعة. أعد تركيبه بعد التجفيف.

متى يتم استبدال مرشح الكربون؟

يجب استبدال مرشح الكربون كل 4 أشهر كحد أقصى (أو عندما يومض مؤشر التشبع). لا يمكن تنظيفه أو تجديده. استخدم فقط المرشحات الموصى بها من الشركة المصنعة.

ما هو الحد الأدنى للمسافة بين الغطاء وسطح الطهي؟

الحد الأدنى للمسافة هو 45 سم للمواقد الكهربائية و 50 سم للمواقد الغازية أو المختلطة. احرص دائمًا على مسافة أكبر إذا حددتها الشركة المصنعة للموقد.

كيفية تفسير مؤشر تشبع المرشحات؟

عند إطفاء الغطاء، إذا بقيت جميع مصابيح LED ثابتة لمدة 40 ثانية، فهذا يشير إلى أن مرشح الشحوم يحتاج إلى التنظيف. إذا ومضت جميع مصابيح LED لمدة 40 ثانية، فهذا يشير إلى أن مرشح الكربون يحتاج إلى الاستبدال.

كيفية تفعيل أو تعطيل إشارة تشبع مرشح الكربون؟

لتفعيل الإشارة، قم بإطفاء الغطاء واضغط في نفس الوقت على زري T3 و T5 لأكثر من 3 ثوانٍ. تومض مصابيح LED L3 و L5 للتأكيد. كرر العملية للتعطيل (LED ثابت).

كيفية استخدام الإيقاف المؤقت؟

أثناء تشغيل الغطاء بسرعة معينة، اضغط على زر تلك السرعة لأكثر من ثانيتين. تومض مصابيح LED وسيتم إيقاف الغطاء تلقائيًا بعد: 20 دقيقة (السرعة 1)، 15 دقيقة (السرعة 2)، 10 دقائق (السرعة 3) أو 5 دقائق (السرعة المكثفة).

ماذا أفعل إذا كان الغطاء لا يعمل بشكل صحيح؟

افصل الغطاء من التيار لمدة 5 ثوانٍ تقريبًا، ثم أعد توصيله. إذا استمرت المشكلة، اتصل بمركز الإصلاح المختص. تأكد أيضًا من أن المرشحات غير مسدودة.

كيفية استبدال مصابيح LED؟

مصابيح LED مدمجة ويجب استبدالها فقط بواسطة مركز خدمة معتمد. اتصل بخدمة ما بعد البيع لقطع الغيار. لا تستخدم الغطاء أبدًا بدون تركيب المصابيح بشكل صحيح.

هل يمكنني استخدام الغطاء بدون المرشحات؟

لا، لا تستخدم الغطاء أبدًا بدون الشبكة والمرشحات المثبتة بشكل صحيح. قد يؤدي عدم وجود مرشحات إلى تلف المحرك وخطر الحريق. تأكد من وجود المرشحات في مكانها قبل كل استخدام.

كيفية تركيب الغطاء في وضع الشفط؟

قم بإزالة مرشح الكربون إذا كان موجودًا. قم بتوصيل خرطوم تصريف (غير مرفق) بقطر يساوي شفة توصيل الغطاء. قلل عدد الانحناءات وتغيرات المقطع. لا يجب توجيه الهواء المخرج إلى قناة تستخدم لأجهزة الغاز.

دليل المستخدم PRF0116967A ELICA

تعليمات التركيب والاستخدام

11.1

11.2

11.3

11.4

11.7

11.9

Q 2x

19

يجب الالتزام الصارم بالتعليمات الواردة في هذا الدليل. لا نتحمل أي مسؤولية عن أي مشاكل أو أضرار أو حرائق ناتجة عن عدم الامتثال للتعليمات الواردة في هذا الدليل. صُمم الشفاط لشفط أدخنة وأبخرة الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الأشكال الموضحة في الرسومات، لكن تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

• من المهم الاحتفاظ بجميع الأدلة المرفقة مع المنتج للرجوع إليها في أي وقت. في حالة البيع أو التنازل أو الانتقال، تأكد من بقائها مع المنتج.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة. لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على قنوات العادم.
• تحقق من سلامة الشفاط قبل البدء في التركيب. إذا لم يكن سليمًا، فاتصل بالبائع ولا تتابع التركيب.

ملاحظة: الأجزاء المميزة بالرمز "(*)" هي ملحقات اختيارية تُقدم فقط في بعض الموديلات أو أجزاء غير مرفقة ويجب شراؤها.

تحذيرات

• قبل أي عملية تنظيف أو صيانة، افصل الشفاط عن الشبكة الكهربائية بإزالة القابس أو بفصل القاطع العام للمنزل.
• لجميع عمليات التركيب والصيانة، استخدم قفازات العمل.
• يمكن استخدام الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو الذين يفتقرون إلى الخبرة أو المعرفة اللازمة، إذا تم الإشراف عليهم أو بعد تلقيهم تعليمات تتعلق بالاستخدام الآمن للجهاز وفهم المخاطر المرتبطة به.
• يجب مراقبة الأطفال للتأكد من أنهم لا يلعبون بالجهاز.
• يجب ألا يتم التنظيف والصيانة من قبل الأطفال دون إشراف.
• يجب أن تتوفر تهوية كافية في الغرفة عند استخدام شفاط المطبخ في نفس الوقت مع أجهزة أخرى تعمل باحتراق الغاز أو أنواع الوقود الأخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل في الشهر)، مع الالتزام بما هو محدد في تعليمات الصيانة. عدم الالتزام بقواعد تنظيف الشفاط واستبدال وتنظيف المرشحات قد يؤدي إلى خطر نشوب حرائق.
• يُمنع منعًا باتًا طهي الأطعمة على اللهب المكشوف تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح الموضح في قسم الصيانة / استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف ضار بالمرشحات وقد يؤدي إلى نشوب حرائق، لذلك يجب تجنبه في جميع الأحوال.

يجب أن يتم القلي تحت الإشراف؛ لتجنب اشتعال الزيت المسخن أكثر من اللازم.

تحذير: عندما يكون سطح الطهي قيد التشغيل، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.

لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل. - فيما يتعلق بالتدابير الفنية والسلامة التي يجب اتخاذها لتصريف الأبخرة، التزم بدقة بما تنص عليه لوائح السلطات المحلية المختصة. يجب ألا يتم توجيه الهواء المستخرج إلى قناة تستخدم لتصريف الأبخرة الناتجة عن أجهزة تعمل بـ

احتراق الغاز أو أنواع الوقود الأخرى.

• لا تستخدم الشفاط أو تتركه بدون مصابيح مركبة بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون الشبكة المركبة بشكل صحيح!
• لا يُستخدم الشفاط أبدًا كسطح للاستناد إلا إذا تم تحديد ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتركيب، أو إذا لم تكن مرفقة، فاشترِ النوع الصحيح من البراغي. استخدم الطول الصحيح للبراغي المحددة في دليل التركيب.
• في حالة الشك، استشر مركز الصيانة المعتمد أو الموظفين المؤهلين المماثلين.

تحذير!

• قد يؤدي عدم تركيب البراغي وأجهزة التثبيت وفقًا لهذه التعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مبرمج أو مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص من هذا المنتج بشكل صحيح، يساهم المستخدم في منع العواقب السلبية المحتملة على البيئة والصحة.

يشير الرمز الموجود على المنتج أو على الوثائق المصاحبة إلى أن هذا المنتج لا ينبغي معاملته كنفايات منزلية بل يجب تسليمه إلى نقطة التجميع المناسبة لإعادة تدوير الأجهزة الكهربائية والإلكترونية. تخلص منه وفقًا للوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول معالجة هذا المنتج واستعادته وإعادة تدويره، اتصل بالمكتب المحلي المختص أو خدمة جمع النفايات المنزلية أو المتجر الذي تم شراء المنتج منه.

جهاز مصمم ومختبر ومصنوع وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير البيئي: عند بدء الطهي، قم بتشغيل الشفاط على السرعة الدنيا، واتركه يعمل لبضع دقائق بعد انتهاء الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم وظيفة التعزيز فقط في الحالات القصوى. للحفاظ على كفاءة نظام تقليل الروائح، استبدل مرشحات الفحم عند الحاجة. للحفاظ على كفاءة مرشح الشحوم، قم بتنظيفه عند الضرورة. لتحسين الكفاءة و

تقليل الضوضاء، استخدم أقصى قطر لنظام القنوات المحدد في هذا الدليل.

الاستخدام

تم تصميم الشفاط لاستخدامه في نسخة شفط مع تفريغ خارجي أو نسخة ترشيح مع إعادة تدوير داخلي.

نسخة الشفط

يتم تفريغ الأبخرة إلى الخارج عبر أنبوب عادم مثبت على شفة التوصيل.

انتبه!

أنبوب العادم غير مزود ويجب شراؤه.

يجب أن يكون قطر أنبوب العادم معادلاً لقطر حلقة التوصيل.

انتبه!

إذا كانت الشفاط مزودًا بفلتر كربون/فلاتر كربون، فيجب استبداله/استبدالها.

قم بتوصيل الشفاط بأنابيب وفتحات تهوية في الجدار بقطر يعادل قطر مخرج الهواء (الحافة الموصلة).

استخدام أنابيب وفتحات تهوية في الجدار بقطر أصغر سيؤدي إلى انخفاض أداء الشفط وزيادة كبيرة في الضوضاء.

لذلك، نعتذر عن أي مسؤولية في هذا الشأن.

! استخدم قناة بأقصر طول ممكن. ! استخدم قناة بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب التغييرات المفاجئة في مقطع القناة.

نسخة إعادة التدوير (الفلترة)

سيتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادته إلى الغرفة. لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأواني على جهاز الطهي وأدنى جزء من شفاط المطبخ عن 45 سم في حالة المواقد الكهربائية و 50 سم في حالة مواقد الغاز أو المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز تحدد مسافة أكبر، فيجب مراعاتها.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على ملصق الخصائص الموجود داخل الشفاط. إذا كان مزودًا بقابس، قم بتوصيل الشفاط بمقبس مطابق للمعايير السارية في منطقة يسهل الوصول إليها حتى بعد التركيب. إذا لم يكن مزودًا بقابس (توصيل مباشر بالشبكة) أو لم يكن القابس في منطقة يسهل الوصول إليها، حتى بعد التركيب، فقم بتركيب مفتاح ثنائي القطب وفقًا للمعايير يضمن الفصل الكامل عن الشبكة في

ظروف فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بمصدر الطاقة والتحقق من تشغيله بشكل صحيح، تحقق دائمًا من أن كابل الشبكة مثبت بشكل صحيح.

الغطاء مزود بكابل طاقة خاص؛ في حالة تلف الكابل، اطلبه من خدمة الدعم الفني.

التركيب

قبل البدء في التثبيت:

• تحقق من أن المنتج الذي تم شراؤه بأبعاد مناسبة لمنطقة التثبيت المختارة.
• أزل مرشحات الكربون النشط إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). يجب إعادة تركيبها فقط إذا كنت ترغب في استخدام الغطاء في وضع إعادة التدوير.
• تحقق من عدم وجود مواد مرفقة داخل الغطاء (بسبب النقل) (مثل أكياس بها براغي، ضمانات، إلخ)، وإذا وجدت، أخرجها واحتفظ بها.

الغطاء مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني مؤهل للتأكد من ملاءمة المواد حسب نوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الغطاء.

التشغيل

لوحة التحكم مع 6 أزرار

لتحديد وظائف الغطاء، يكفي لمس الأزرار.

زر تشغيل/إيقاف الإضاءة

زر تحديد السرعة (قوة الشفط) المكثفة - مدة 5 دقائق ثم يعود إلى الإعداد السابق.

زر تحديد السرعة (قوة الشفط) العالية

زر تحديد السرعة (قوة الشفط) المتوسطة - عندما يومض، يشير إلى الحاجة إلى غسل أو استبدال مرشح الكربون. هذه الإشارة معطلة بشكل طبيعي. لتفعيل الإشارة، افصل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ.

بعد ذلك، اضغط معًا على الزرين 1 و2 لمدة 3 ثوانٍ، أولاً سوف يومض الزر 1 فقط ثم يومض كل من الزرين 1 و2 للإشارة إلى التفعيل. كرر العملية لإلغاء تفعيل الإشارة، أولاً سوف تومض الأزرار 1 و2 ثم يومض الزر 1 فقط للإشارة إلى إلغاء التفعيل.

مفتاح اختيار السرعة (قوة الشفط) منخفضة - عندما يومض يشير إلى الحاجة إلى غسل مرشح الدهون.

مفتاح إيقاف تشغيل المحرك (وضع الاستعداد) - تعطيل الإلكترونيات - إعادة تعيين إشارة غسل/استبدال المرشحات.

إيقاف تشغيل المحرك

اضغط لفترة وجيزة لإيقاف تشغيل المحرك.

إعادة تعيين إشارة المرشحات

عندما يكون الشفاط قيد التشغيل، بعد إجراء صيانة المرشحات، اضغط على المفتاح حتى الإشارة الصوتية. يتوقف مؤشر LED الوامض 1 (مرشح الدهون) أو 2 (مرشح الكربون) عن الوميض.

تعطيل الإلكترونيات

اضغط مع الاستمرار على المفتاح لمدة 3 ثوانٍ، يتم تعطيل إلكترونيات عمل الشفاط.

يمكن استخدام هذه الوظيفة أثناء عملية تنظيف المنتج.

لإعادة تشغيل الإلكترونيات، ما عليك سوى تكرار العملية.

في حالة حدوث أي خلل في التشغيل، قبل الاتصال بخدمة المساعدة، افصل الجهاز عن مصدر التيار الكهربائي لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس ثم قم بتوصيله مرة أخرى. إذا استمر الخلل في التشغيل، فاتصل بخدمة المساعدة.

طراز بلوحة أزرار 5 أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. مفتاح تشغيل/إيقاف تشغيل الأضواء (مؤشر LED L1 مضاء) T2. مفتاح إيقاف التشغيل - مفتاح اختيار سرعة (قوة) الشفط 1 (مؤشر LED L2 مضاء) T3. مفتاح اختيار سرعة (قوة) الشفط 2 (مؤشرا LED L2+L3 مضاءان) T4. مفتاح اختيار سرعة (قوة) الشفط 3 (مؤشرات LED L2+L3+L4 مضاءة) T5. مفتاح اختيار سرعة (قوة) الشفط المكثفة (مؤشرات LED L2+L3+L4 مضاءة + مؤشر LED L5 يومض) - المدة 5 دقائق - بعد ذلك يضبط الشفاط تلقائيًا سرعة (قوة) الشفط 2.

إيقاف تشغيل مؤجل للشفاط (مؤشرات LED تومض): يمكن ضبط إيقاف التشغيل المؤجل للشفاط (OFF) بالضغط مرة أخرى لمدة تزيد عن ثانيتين على مفتاح سرعة (قوة) الشفط النشطة في تلك اللحظة. أوقات الإيقاف المؤجل المتاحة هي: سرعة (قوة) الشفط 1: 20 دقيقة سرعة (قوة) الشفط 2: 15 دقيقة سرعة (قوة) الشفط 3: 10 دقائق سرعة (قوة) الشفط المكثفة: 5 دقائق

إشارة تشبع المرشحات

الغطاء مزود بوظيفة تنبه المستخدم على فترات منتظمة عندما تكون المرشحات مشبعة ويجب إجراء الصيانة.

إشارة تشبع مرشح الشحوم: عند إيقاف تشغيل الغطاء (OFF)، تضيء جميع مصابيح LED الخاصة بسرعات (قوى) الشفط بضوء ثابت لمدة 40 ثانية.

إشارة تشبع مرشح الكربون النشط: عند إيقاف تشغيل الغطاء (OFF)، تومض جميع مصابيح LED الخاصة بسرعات (قوى) الشفط لمدة 40 ثانية.

تفعيل إشارة تشبع مرشح الكربون النشط: هذه الإشارة معطلة عادةً، لتفعيلها قم بإيقاف تشغيل الغطاء (OFF) واضغط في نفس الوقت على المفتاحين T3 و T5 لأكثر من 3 ثوانٍ، سيبدأ مصباحا LED L3 و L5 في الوميض.

لإلغاء التفعيل، كرر العملية، سيضيء مصباحا LED L3 و L5 بضوء ثابت.

إعادة ضبط إشارة تشبع المرشحات:

عند تشغيل الغطاء (ON)، اضغط على المفتاح T2 لأكثر من ثانيتين، ستضيء جميع مصابيح LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر العملية في حال كانت كلتا الإشارتين (مرشح الشحوم ومرشح الكربون النشط) نشطتين.

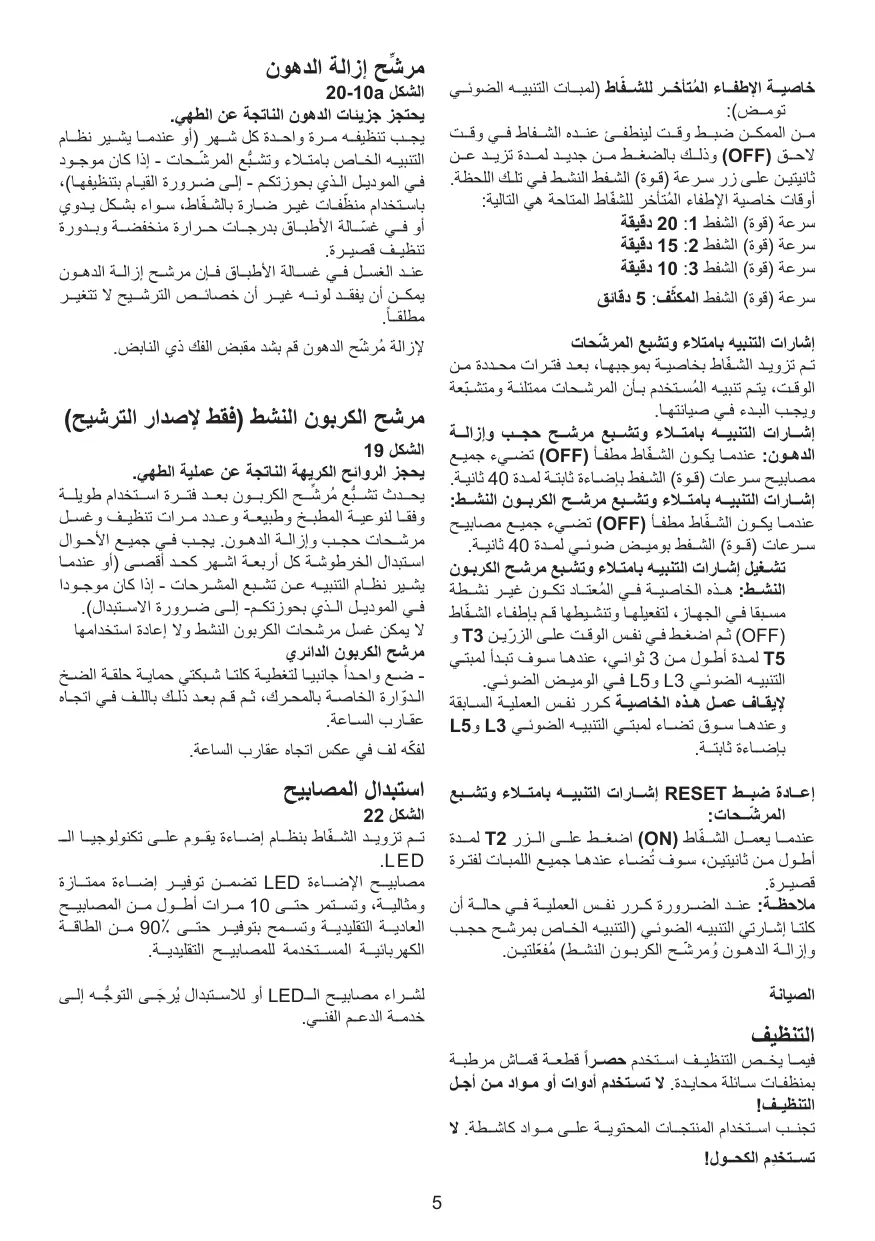

الصيانة

التنظيف

للتنظيف، استخدم حصريًا قطعة قماش مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أدوات للتنظيف!

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

مرشح الشحوم

الشكل 10أ-20

يحبس جزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان متوفرًا في الطراز الموجود لديك - إلى هذه الحاجة)، باستخدام منظفات غير كاشطة، يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة ودورة قصيرة.

مع الغسيل في غسالة الأطباق، قد يتغير لون مرشح الشحوم المعدني، لكن خصائص الترشيح الخاصة به لا تتغير إطلاقًا.

لإزالة مرشح الشحوم، اسحب مقبض التحرير الزنبركي.

مرشح الكربون النشط (فقط للنسخة المفلترة) الشكل 19

يحبس الروائح الكريهة الناتجة عن الطهي.

يحدث تشبع مرشح الكربون بعد استخدام أكثر أو أقل طولاً اعتمادًا على نوع المطبخ وانتظام تنظيف مرشح الشحوم. في جميع الأحوال، من الضروري استبدال الخرطوشة بعد أربعة أشهر على الأكثر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان متوفرًا في الطراز الموجود لديك - إلى هذه الحاجة).

لا يمكن غسله أو تجديده

مرشح الكربون الدائري

ضع واحدًا على كل جانب لتغطية شبكتي حماية المروحة، ثم أدر في اتجاه عقارب الساعة.

للفك، أدر في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية، وعمرًا أطول حتى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90٪ من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بالمركز المعتمد لقطع الغيار.

تعليمات التركيب والاستخدام

اتبع بدقة التعليمات الواردة في هذا الدليل. لا نتحمل أي مسؤولية عن أي مضايقات أو أضرار أو حرائق ناتجة عن عدم الامتثال للتعليمات الواردة في هذا الدليل. صُمم هذا الجهاز للاستخدام في المنازل وما شابه ذلك من التطبيقات مثل: - مناطق المطابخ المخصصة للموظفين في المتاجر والمكاتب وبيئات العمل الأخرى؛ - المنازل الريفية؛ - من قبل النزلاء في الفنادق والموتيلات والبيئات السكنية الأخرى؛ - بيئات المبيت والإفطار.

قد يختلف شكل الشفاط عن الشكل الموضح في الرسومات في هذا الكتيب. ومع ذلك، تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

من المهم الاحتفاظ بهذا الكتيب للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو النقل، تأكد من أنه مع المنتج. - اقرأ التعليمات بعناية: فهناك معلومات مهمة حول التركيب والاستخدام والسلامة. - لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على قنوات التصريف. - قبل الشروع في تركيب الجهاز، تحقق من عدم وجود أي تلف في جميع المكونات. وإلا، اتصل بالموزع ولا تتابع التركيب.

ملاحظة: الأجزاء المميزة بالرمز "(^)" هي ملحقات اختيارية تُورد فقط مع بعض الموديلات أو لا تُورد، ولكنها متاحة للشراء.

تحذير

• قبل أي عملية تنظيف أو صيانة، افصل الشفاط عن التيار الكهربائي عن طريق نزع القابس أو فصل مصدر التيار الكهربائي.
• ارتدِ دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين تبلغ أعمارهم 8 سنوات فما فوق والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة إذا تم الإشراف عليهم أو توجيههم بشأن استخدام الجهاز بطريقة آمنة وفهموا المخاطر التي تنطوي عليها. لا يجوز للأطفال العبث بأدوات التحكم أو اللعب بالجهاز.
• يجب ألا يتم التنظيف والصيانة من قبل المستخدم

من قبل الأطفال دون إشراف.

• يجب أن تكون المباني التي يتم تركيب الجهاز فيها جيدة التهوية، عند استخدام شفاط المطبخ مع أجهزة احتراق الغاز الأخرى أو أنواع الوقود الأخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا).
• يجب أن يتم ذلك وفقًا لتعليمات الصيانة المقدمة. سيؤدي عدم اتباع التعليمات المقدمة بشأن تنظيف الشفاط والمرشحات إلى خطر نشوب حرائق.
• لا تقم بالطهي باللهب المكشوف تحت شفاط المطبخ.
• للاستبدال، استخدم فقط نوع المصباح المحدد في قسم الصيانة/استبدال المصابيح في هذا الدليل.

استخدام اللهب المكشوف يضر بالفلاتر وقد يسبب خطر حريق، لذلك يجب تجنبه في جميع الظروف.

يجب أن يتم أي قلي بحذر للتأكد من أن الزيت لا يسخن أكثر من اللازم ويشتعل.

تحذير: قد تصبح الأجزاء المكشوفة من الشفاط ساخنة عند استخدامها مع أجهزة الطهي.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والسلامة التي يجب اعتمادها لتصريف الأبخرة، من المهم اتباع اللوائح التي توفرها السلطات المحلية بدقة.
• يجب عدم تفريغ الهواء في مدخنة تستخدم لتصريف الأبخرة من الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط أو تتركه بدون تركيب المصباح بشكل صحيح بسبب خطر التعرض لصدمات كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكات بشكل فعال.
• يجب أبدًا استخدام الشفاط كسطح دعم إلا إذا تم تحديد ذلك على وجه التحديد.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن مرفقة، قم بشراء النوع الصحيح من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حالة الشك، استشر مركز خدمة مساعدة معتمد أو شخصًا مؤهلًا مماثلًا.

تحذير!

• قد يؤدي عدم تركيب البراغي أو جهاز التثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم مع مبرمج أو مؤقت أو نظام تحكم عن بعد منفصل أو أي جهاز آخر يتم تشغيله تلقائيًا.
• تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).
• من خلال ضمان التخلص من هذا المنتج بشكل صحيح، ستساعد في منع العواقب السلبية المحتملة على البيئة وصحة الإنسان، والتي قد تنتج بخلاف ذلك عن التعامل غير السليم مع نفايات هذا المنتج.

• يشير الرمز الموجود على المنتج أو على المستندات المصاحبة له إلى أن هذا الجهاز لا يجوز التعامل معه كنفايات منزلية. بدلاً من ذلك، يجب تسليمه إلى نقطة التجميع المناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. يجب أن يتم التخلص وفقًا للوائح البيئية المحلية للتخلص من النفايات.
• لمزيد من المعلومات التفصيلية حول عملية جمع وإعادة تدوير هذا المنتج، يرجى الاتصال بالإدارة المختصة في السلطات المحلية أو الإدارة المحلية للنفايات المنزلية أو المتجر الذي اشتريت منه هذا المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل التأثير البيئي: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم سرعة التعزيز فقط في الحالات القصوى. استبدل مرشحات الفحم عند الضرورة للحفاظ على كفاءة جيدة في تقليل الروائح. نظف مرشحات الشحوم عند الضرورة للحفاظ على كفاءة جيدة لتصفية الشحوم. استخدم أقصى قطر لنظام مجاري الهواء

المشار إليه في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم الشفاط لاستخدامه إما في وضع الطرد أو وضع الفلتر.

نسخة الاستخراج

في هذه الحالة، يتم نقل الأبخرة إلى خارج المبنى عن طريق أنبوب خاص متصل بحلقة التوصيل الموجودة أعلى الشفاط.

تحذير!

أنبوب التهوية غير مزود ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب التهوية مساوياً لقطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزوداً بفلتر كربون نشط، فيجب إزالته.

قم بتوصيل الشفاط وفتحات التصريف في الجدران بقطر مكافئ لمخرج الهواء (شفة التوصيل).

استخدام أنابيب وفتحات تصريف في الجدران بأبعاد أصغر سيؤدي إلى انخفاض في أداء الشفط وزيادة كبيرة في الضوضاء.

لذلك، يتم إخلاء المسؤولية في هذا الشأن.

استخدم قناة بأقل طول ممكن. استخدم قناة بأقل عدد ممكن من الانحناءات (أقصى زاوية انحناء: 90 درجة). تجنب التغييرات الجذرية في مقطع القناة.

نسخة الترشيح

سيتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادته إلى الغرفة.

لاستخدام الشفاط في هذه النسخة، يجب تركيب نظام ترشيح إضافي يعتمد على الكربون المنشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم أجهزة الطهي على الموقد وأدنى جزء من شفاط المطبخ عن 45 سم للمواقد الكهربائية و50 سم للمواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب موقد الغاز تحدد مسافة أكبر، فيجب الالتزام بها.

التوصيل الكهربائي

يجب أن يتوافق مصدر التيار الكهربائي مع التصنيف الموضح على اللوحة الموجودة داخل الشفاط. إذا كان مزودًا بقابس، فقم بتوصيل الشفاط بمقبس يتوافق مع اللوائح الحالية ويكون في منطقة يسهل الوصول إليها بعد التركيب. إذا لم يكن مزودًا بقابس (توصيل مباشر بالتيار) أو إذا لم يكن القابس في منطقة يسهل الوصول إليها بعد التركيب، فقم بتركيب مفتاح ثنائي القطب وفقًا للمعايير التي تضمن الفصل الكامل للتيار الكهربائي في ظروف تتعلق بفئة الجهد الزائد الثالثة، وفقًا لتعليمات التركيب.

المعايير التي تضمن الفصل الكامل للتيار الكهربائي في ظروف تتعلق بفئة الجهد الزائد الثالثة، وفقًا لتعليمات التركيب.

تحذير!

قبل إعادة توصيل دائرة الشفاط بالتيار الكهربائي والتحقق من كفاءة التشغيل، تحقق دائمًا من أن كابل التيار الكهربائي مركب بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ إذا تعرض الكابل للتلف، فاطلب كابلًا جديدًا من خدمة الصيانة الفنية.

التركيب

قبل البدء في التركيب:

• تحقق من أن المنتج الذي تم شراؤه بحجم مناسب لمنطقة التركيب المختارة.
• قم بإزالة مرشحات الفحم (*) إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). يجب تركيبها فقط إذا كنت ترغب في استخدام الشفاط في وضع إعادة التدوير.
• تحقق (لأسباب تتعلق بالنقل) من عدم وجود مواد أخرى مزودة داخل الشفاط (مثل أكياس تحتوي على براغي ()، ضمانات ()، إلخ)، وقم بإزالتها إذا وجدت مع الاحتفاظ بها.

يتم توفير مسامير تمدد لتثبيت الشفاط على معظم أنواع الجدران/الأسقف. ومع ذلك، يجب على فني مؤهل التحقق من ملاءمة المواد وفقًا لنوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

لا تقم بتبليط أو حقن أو استخدام السيليكون لهذا الجهاز على الحائط.

التركيب على السطح فقط.

التشغيل

لوحة تحكم بستة أزرار

لتحديد وظائف الشفاط، المس الأوامر فقط.

مفتاح الإضاءة تشغيل/إيقاف

مفتاح اختيار السرعة القصوى (قوة الشفط) - المدة 5 دقائق: يضبط الشفاط هذه القوة وفي نهاية 5 دقائق يعود إلى الإعداد السابق.

مفتاح اختيار السرعة العالية (قوة الشفط).

مفتاح اختيار السرعة المتوسطة (قوة الشفط) - عندما يومض يشير إلى الحاجة إلى غسل أو استبدال فلتر الكربون. هذه الإشارة معطلة عادة. لتفعيل الإنذار، قم بتعطيل الإلكترونيات بالضغط على الزر 0 لمدة 3

ثوانٍ.

بعد ذلك، اضغط معًا على الزرين 1 و2 لمدة 3 ثوانٍ؛ في البداية، سيومض الزر 1 فقط، ثم سيومض كل من الزرين 1 و2 للإشارة إلى التفعيل. كرر الإجراء لتعطيل الإنذار؛ في البداية سيومض الزرين 1 و2 ثم الزر 1 فقط للإشارة إلى التعطيل.

مفتاح اختيار السرعة المنخفضة (قوة الشفط) - عندما يومض يشير إلى الحاجة إلى غسل فلتر الدهون.

مفتاح إيقاف تشغيل المحرك (استعداد) - يعطل الإلكترونيات - إعادة تعيين إشارات غسل/استبدال الفلاتر. إيقاف المحرك

اضغط لفترة وجيزة لإيقاف تشغيل المحرك.

إعادة تعيين إشارات الفلاتر

في وضع التشغيل، بعد إجراء صيانة الفلتر، اضغط على المفتاح حتى تسمع الإشارة الصوتية. يتوقف مؤشر LED الوامض 1 (فلتر الدهون) أو 2 (فلتر الكربون) عن الوميض.

باستثناء الإلكترونيات

اضغط على المفتاح لمدة 3 ثوانٍ. سيتم استبعاد إلكترونيات التحكم في الشفاط.

يمكن أن تكون هذه الوظيفة مفيدة أثناء عمليات تنظيف المنتج.

ما عليك سوى تكرار العملية لإعادة إدخال الإلكترونيات.

إذا تعذر تشغيل الشفاط بشكل صحيح، افصله مؤقتًا عن مصدر التيار الكهربائي لمدة 5 ثوانٍ تقريبًا عن طريق سحب القابس. ثم أعد توصيله وحاول مرة أخرى قبل الاتصال بخدمة المساعدة الفنية.

طراز بلوحة تحكم تحتوي على 5 أزرار ضغط

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف الأضواء (المصباح L1 مضاء) T2. زر الإيقاف - زر اختيار سرعة الشفط (الطاقة) 1 (المصباح L2 مضاء) T3. زر اختيار سرعة الشفط (الطاقة) 2 (المصباحان L2+L3 مضاءان) T4. زر اختيار سرعة الشفط (الطاقة) 3 (المصابيح L2+L3+L4 مضاءة) T5. زر اختيار سرعة الشفط المكثفة (الطاقة) (المصابيح L2+L3+L4 مضاءة + المصباح L5 يومض) - المدة 5 دقائق - بعدها يضبط الشفاط تلقائيًا على سرعة الشفط (الطاقة) 2.

الإيقاف المؤجل للشفاط (المصابيح تومض):

يمكن ضبط الإيقاف المؤجل للشفاط بالضغط

مرة أخرى لمدة تزيد عن ثانيتين على زر سرعة الشفط (الطاقة) النشطة في ذلك الوقت.

خيارات الإيقاف المؤجل المتاحة هي:

سرعة الشفط (الطاقة) 1: 20 دقيقة

سرعة الشفط (الطاقة) 2: 15 دقيقة

سرعة الشفط (الطاقة) 3: 10 دقائق

سرعة الشفط المكثفة (الطاقة): 5 دقائق

مؤشر تشبع المرشح

الغطاء مزود بوظيفة تحذر المستخدم، على فترات زمنية منتظمة، عندما تكون المرشحات مشبعة ويجب إجراء صيانتها.

مؤشر تشبع مرشح الشحوم: مع إيقاف تشغيل الغطاء (OFF)، تضيء جميع مصابيح LED لسرعة (قوة) الشفط بضوء ثابت لمدة 40 ثانية.

مؤشر تشبع مرشح الكربون النشط: مع إيقاف تشغيل الغطاء (OFF)، تومض جميع مصابيح LED لسرعة (قوة) الشفط لمدة 40 ثانية.

تفعيل إشارة تشبع مرشح الكربون النشط: عادةً، هذه الوظيفة معطلة؛ لتفعيلها، أوقف تشغيل الغطاء (OFF) واضغط في نفس الوقت على الزرين T3 و T5 لأكثر من 3 ثوانٍ. ستبدأ مصابيح LED L3 و L5 في الوميض.

لتعطيل الإشارة، كرر العملية: تضيء مصابيح LED L3 و L5 بضوء ثابت.

إعادة ضبط مؤشر تشبع المرشحات:

مع تشغيل الغطاء (ON)، اضغط على الزر T2 لأكثر من ثانيتين؛ ستضيء جميع مصابيح LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر العملية في حالة تنشيط كلا المؤشرين (مرشح الشحوم ومرشح الكربون النشط).

الصيانة

التنظيف

نظف باستخدام قطعة القماش المبللة فقط بمنظف سائل محايد. لا تنظف باستخدام أدوات أو

أجهزة. لا تستخدم منتجات كاشطة. لا تستخدم الكحول!

مرشح الشحوم

الشكل 10أ-20

يحبس جزيئات دهون الطهي.

يجب تنظيف هذا مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع الفلتر - إذا كان متوفرًا في الطراز الموجود بحوزتك - إلى ضرورة ذلك) باستخدام منظفات غير كاشطة، إما يدويًا أو في غسالة الأطباق، والتي يجب ضبطها على درجة حرارة منخفضة ودورة قصيرة.

عند غسله في غسالة الأطباق، قد يتغير لون فلتر الشحوم قليلاً، لكن هذا لا يؤثر على قدرته على الترشيح.

لإزالة فلتر الشحوم، اسحب مقبض التحرير الزنبركي.

فلتر الفحم (إصدار الفلتر فقط)

الشكل 19

يمتص الروائح الكريهة الناتجة عن الطهي.

يحدث تشبع فلتر الفحم بعد استخدام أكثر أو أقل طولاً، اعتمادًا على نوع الطهي و

انتظام تنظيف فلتر الشحوم.

في جميع الأحوال، من الضروري استبدال الخرطوشة كل أربعة أشهر على الأقل (أو عندما يشير نظام مؤشر تشبع الفلتر – إذا كان متوفرًا في الطراز الموجود بحوزتك – إلى ضرورة ذلك). لا يجوز غسل فلتر الفحم أو تجديده.

فلتر الكربون الدائري

ضع واحدًا على كل جانب كغطاء لشبكتي الحماية للمروحة، ثم أدره في اتجاه عقارب الساعة.

للفك، أدره في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الغطاء مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90٪ من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز قطع الغيار المعتمد.

يجب الالتزام الصارم بالتعليمات الواردة في هذا الدليل. لا تتحمل الشركة أي مسؤولية عن العيوب أو الأضرار أو الحرائق التي قد تحدث للغطاء نتيجة عدم الالتزام بالقواعد الواردة في هذا الدليل. تم تصميم غطاء الشفط لشفط الأبخرة والروائح الناتجة عن الطهي. وهو مناسب للاستخدام المنزلي فقط.

قد يختلف شكل الغطاء عن الصور الموضحة في دليل الاستخدام هذا، لكن تعليمات الاستخدام والصيانة والتركيب تبقى نفسها.

يجب الاحتفاظ بدليل الاستخدام ليكون متاحًا للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو النقل، يجب أن يبقى الدليل مع المنتج دائمًا. يجب قراءة الدليل بعناية لأنه يحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة. - يُمنع إجراء أي تعديلات كهربائية أو ميكانيكية على الجهاز أو على قنوات التهوية. - قبل التركيب، تأكد من عدم وجود أضرار ناتجة عن النقل على الجهاز. في حالة وجود مشاكل، اتصل بالموزع.

ملاحظة: العناصر التي تحمل علامة (*) هي ملحقات اختيارية، وهي متوفرة فقط في بعض الموديلات أو أجزاء غير مشمولة في العبوة ويجب شراؤها بشكل منفصل.

تحذير

• قبل أي تنظيف أو صيانة، يجب فصل الجهاز عن التيار الكهربائي عن طريق سحب القابس أو إيقاف تشغيل المفتاح الرئيسي.
• يجب تنفيذ جميع أعمال التركيب والصيانة باستخدام قفازات العمل.
• يمكن استخدام الجهاز من قبل الأطفال من سن 8 سنوات فما فوق، وكذلك من قبل الأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة (أو الذين ليس لديهم خبرة أو معرفة) إذا تم الإشراف عليهم بشكل مناسب أو تم توجيههم

بشكل آمن لاستخدام الجهاز وكانوا على دراية بالمخاطر المرتبطة به.

• يجب الانتباه إلى عدم لعب الأطفال بالجهاز. لا يجوز للأطفال القيام بالتنظيف والصيانة إلا إذا كانوا تحت الإشراف.
• يجب أن تكون الغرفة جيدة التهوية عند استخدام غطاء الشفط مع أجهزة أخرى تعمل بالغاز أو الوقود. يجب تنظيف غطاء الشفط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا)، بالإضافة إلى اتباع تعليمات الصيانة. عدم اتباع معايير تنظيف غطاء الشفط وعدم اتباع تعليمات التنظيف واستبدال المرشحات يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا طهي الأطعمة على مواقد ذات لهب مكشوف تحت غطاء الشفط.
• للاستبدال المصباح، استخدم نوع المصباح المحدد في قسم صيانة المصباح / الاستبدال في هذا الدليل.

استخدام اللهب المكشوف يضر بالفلاتر ويمكن أن يؤدي إلى خطر نشوب حريق، لذلك يجب تجنبه في جميع الحالات.

يجب إجراء القلي بحذر لتجنب اشتعال الزيت المحموم.

تحذير: عندما يكون الموقد قيد التشغيل،

قد تصبح الأجزاء التي يمكن الوصول إليها من غطاء الشفط ساخنة.

انتبه! لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التثبيت بالكامل.

لتصريف روائح المطبخ، التزم بلوائح السلطات المحلية.

• عند تشغيل غطاء الشفط في وضع تفريغ الهواء بالتزامن مع أجهزة تعمل بالغاز أو الوقود، يجب ألا يتجاوز الضغط السلبي في غرفة تركيب الأجهزة 4 باسكال (4 × 10^-5 بار).
• يجب عدم توجيه هواء العادم إلى مدخنة تحمل أيضًا غازات عادم من احتراق الغاز أو أنواع الوقود الأخرى.
• لا تستخدم الغطاء بدون مصابيح مثبتة بشكل صحيح لتجنب خطر الصدمة الكهربائية.
• لا تستخدم غطاء الشفط أبدًا بدون شبكة مثبتة بشكل صحيح!
• يجب NEVER استخدام غطاء الشفط كسطح دعم، ما لم يُنص على ذلك صراحةً.
• استخدم فقط البراغي المرفقة مع المنتج للتثبيت، أو إذا لم تكن متضمنة، قم بشراء النوع الصحيح من البراغي.
• استخدم طول البراغي المحدد في دليل التثبيت.
• في حالة الشك، استشر خدمة العملاء المعتمدة أو فنيًا متخصصًا مماثلًا.

تحذير!

• يمكن أن تؤدي البراغي وعناصر التثبيت التي لا تتوافق مع هذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم هذا الجهاز مع مؤقت خارجي أو نظام تحكم عن بعد أو أي جهاز آخر يتم تنشيطه تلقائيًا.

وفقًا لمتطلبات التوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE)، تم وضع علامة على هذا الجهاز.

يمكنك المساهمة بشكل إيجابي في حماية البيئة وصحة الإنسان من خلال التخلص من هذا الجهاز في نقطة تجميع منفصلة. إذا تم التخلص منه مع النفايات المنزلية غير المصنفة، فقد يؤدي ذلك إلى عواقب سلبية بسبب سوء التخلص منه.

على المنتج أو في الوثائق المرفقة

يظهر الرمز التالي لحاوية نفايات مشطوبة. يشير إلى أن التخلص منه في النفايات المنزلية العادية غير مسموح به. تخلص من هذه المنتجات في مركز إعادة التدوير مع مجموعة منفصلة للأجهزة الكهربائية والإلكترونية. يجب أن يتم التخلص وفقًا للوائح المحلية للتخلص من النفايات.

يرجى الاتصال بالسلطات المختصة في

إدارتك المحلية، أو مركز إعادة التدوير المحلي للنفايات المنزلية، أو البائع الذي اشتريت منه هذا الجهاز للحصول على مزيد من المعلومات حول معالجة هذا المنتج واستعادته وإعادة استخدامه.

تم تطوير الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - الأداء/الملاءمة: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. توصيات للاستخدام الصحيح لتقليل التأثير البيئي: قم بتشغيل الشفاط عند بدء الطهي بأدنى سرعة، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط عند وجود كميات كبيرة من الأبخرة والرطوبة، واستخدم السرعة القصوى فقط في الحالات القصوى. استبدل فلاتر الكربون عند الحاجة لضمان تقليل الروائح بشكل جيد. نظف فلاتر الدهون عند الحاجة لضمان كفاءة ترشيح الدهون. استخدم أكبر قطر لنظام مخرج الهواء المحدد في دليل الاستخدام لتحسين الأداء وتقليل الضوضاء.

وضع التشغيل

يمكن استخدام الشفاط كجهاز عادم هواء أو كجهاز إعادة تدوير هواء.

وضع عادم الهواء

يتم توجيه الهواء إلى الخارج عبر أنبوب متصل بمخرج الهواء.

△ تنبيه!

أنبوب العادم غير مرفق ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب العادم بنفس قطر وصلة العادم.

تنبيه!

إذا كان شفاط المطبخ مزودًا بفلتر كربون نشط، فيجب إزالته.

قم بتوصيل شفاط المطبخ بأنابيب العادم وفتحات العادم في الجدار التي لها نفس قطر وصلة العادم (الفلنجة).

استخدام أنابيب وفتحات عادم بقطر أصغر يسبب انخفاضًا في كفاءة الشفط وزيادة كبيرة في الضوضاء.

في حالة عدم الالتزام بالتعليمات، لا يتحمل المصنع أي مسؤولية.

استخدم أنبوبًا قصيرًا قدر الإمكان. استخدم نظام أنابيب بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغييرات الكبيرة في قطر الأنبوب.

وضع إعادة التدوير

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادة توجيهه إلى الغرفة.

لاستخدام الشفاط في هذا الوضع، يجب تثبيت نظام ترشيح إضافي يعتمد على الكربون النشط.

التثبيت

يجب ألا تقل المسافة بين سطح الطهي والجزء السفلي من شفاط المطبخ عن 45 سم في حالة المواقد الكهربائية و 50 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب موقد الغاز تحدد مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على لوحة بيانات التشغيل الموجودة داخل الغطاء. إذا كان الغطاء مزودًا بقابس كهربائي، فيجب توصيله بمقبس يسهل الوصول إليه ويتوافق مع اللوائح المعمول بها بعد التركيب. بالنسبة للغطاء بدون قابس (توصيل مباشر بالتيار الكهربائي) أو إذا كان القابس غير قابل للوصول، فيجب تركيب مفتاح ثنائي القطب وفقًا للمعايير بعد التركيب، والذي يضمن فصلًا كاملًا عن التيار الكهربائي وفقًا لفئة الجهد الزائد الثالثة وفقًا لقواعد التركيب.

ملاحظة!

قبل التشغيل، يجب التأكد من أن كابل التيار الكهربائي (المقبس) قد تم تركيبه بشكل صحيح.

غطاء الشفط مزود بكابل خاص. إذا تعرض الكابل للتلف، فيجب طلب بديل من خدمة العملاء.

التركيب

قبل البدء في التركيب:

• تحقق من أن المنتج الذي تم شراؤه يتوافق من حيث الارتفاع مع المنطقة التي سيتم تركيبه فيها. قم بإزالة مرشحات الكربون النشط (^*) إذا كانت موجودة (انظر أيضًا الفقرة المقابلة "الصيانة"). لا يتم إعادة تركيب مرشحات الكربون النشط في غطاء الشفط إلا إذا كان سيتم استخدامها في وضع إعادة التدوير.
• تأكد من عدم وجود أي مواد داخل غطاء الشفط (بسبب النقل)

مضمنة في نطاق التسليم (على سبيل المثال، أكياس بها براغي ( )، الضمان ( )، إلخ)؛ إذا كانت موجودة، قم بإزالتها واحتفظ بها.

غطاء الشفط مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، يجب الاستعانة بفني مؤهل لتحديد ما إذا كانت المواد مناسبة للجدار/السقف المعني. بالإضافة إلى ذلك، يجب أن يتحمل الجدار/السقف وزن غطاء الشفط.

التشغيل

لوحة التحكم مع 6 أزرار

لاختيار وظائف الغطاء، يكفي لمس الأزرار.

زر الإضاءة تشغيل/إيقاف

مفتاح اختيار مستوى الشفط المكثف (قوة الشفط) - لمدة 5 دقائق: يقوم شفاط الهواء بتشغيل هذا المستوى من التشغيل وبعد 5 دقائق يعود إلى مستوى التشغيل السابق.

مفتاح اختيار قوة الشفط العالية

مفتاح اختيار قوة الشفط المتوسطة - إذا كان يومض، يجب تنظيف أو استبدال فلتر الكربون.

وظيفة العرض هذه غير نشطة عادةً. لتفعيلها، قم بتعطيل التبادل الإلكتروني للبيانات بالضغط على الزر 0 لمدة 3 ثوانٍ.

بعد ذلك، اضغط مع الاستمرار على الزرين 1 و2 معًا لمدة 3 ثوانٍ؛ سيومض الزر 1 أولاً، ثم يومض الزرين 1 و2 معًا. كرر هذه العملية لتعطيل وظيفة العرض. في هذه الحالة، يبدأ الزرين 1 و2 في الوميض معًا أولاً. عندما يتم تعطيل وظيفة العرض، ينطفئ الزر 2 ويستمر الزر 1 في الوميض.

مفتاح اختيار قوة الشفط المنخفضة - إذا كان يومض، يجب تنظيف فلتر الشحوم.

زر إيقاف تشغيل المحرك (وضع الاستعداد) - إيقاف تشغيل الإلكترونيات - إعادة تعيين مؤشر تشبع الفلتر.

إيقاف تشغيل المحرك

اضغط لفترة قصيرة لإيقاف تشغيل المحرك.

إعادة تعيين مؤشر تشبع الفلتر

بعد تنظيف أو استبدال الفلاتر، اضغط على الزر أثناء تشغيل الشفاط حتى يصدر صوت تنبيه. يتوقف مؤشر LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون النشط) عن الوميض.

إيقاف تشغيل الإلكترونيات

عند الضغط مع الاستمرار على الزر لمدة 3 ثوانٍ، يتم إيقاف تشغيل إلكترونيات التحكم في الشفاط.

يمكن أن تكون هذه الوظيفة مفيدة عند تنظيف المنتج.

لإعادة تشغيل الإلكترونيات، يكفي الضغط على الزر مرة أخرى كما هو موضح أعلاه.

إذا كان شفاط المطبخ أو عناصر التحكم لا تعمل: افصل مصدر الطاقة عن الشفاط لمدة 5 ثوانٍ على الأقل ثم أعد تشغيله. إذا لم يتم حل المشكلة، فاتصل بخدمة العملاء.

طراز بلوحة تحكم بخمسة أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف الإضاءة (يضيء مؤشر LED L1) T2. زر إيقاف - زر اختيار السرعة (الطاقة) شفط-1 (يضيء مؤشر LED L2) T3. زر اختصار (طاقة) شفط 2 (يضيء مؤشرا LED L2 + L3) T4. زر اختصار (طاقة) شفط 3 (تضيء مؤشرات LED L2 + L3 + L4) T5. زر اختصار (طاقة) شفط مكثف (تضيء مؤشرات LED L2 + L3 + L4 + يومض مؤشر LED L5) - المدة 5 دقائق - بعدها يضبط الشفاط تلقائيًا على السرعة (الطاقة) شفط 2.

الإيقاف المؤجل للشفاط (يومض مؤشر LED):

يمكنك ضبط الإيقاف المؤجل (مؤقت النوم) للشفاط (إيقاف) بالضغط لأكثر من ثانيتين على السرعة (الطاقة) شفط النشطة حاليًا.

أوقات التأخير الممكنة هي كما يلي:

السرعة (الطاقة) شفط 1: 20 دقيقة

السرعة (الطاقة) شفط 2: 15 دقيقة

السرعة (الطاقة) شفط 3: 10 دقائق

السرعة (الطاقة) شفط مكثف: 5 دقائق

مؤشر تشبع الفلاتر

الشفاط مزود بوظيفة تنبه المستخدم على فترات منتظمة عندما تكون الفلاتر مشبعة وتستدعي إجراء الصيانة.

مؤشر تشبع فلتر الشحوم: مع إيقاف تشغيل الشفاط (OFF) تضيء جميع مؤشرات LED للسرعات (الطاقة) على الشفط لمدة 40 ثانية.

إشارة تشبع فلتر الكربون النشط: مع إيقاف تشغيل

الشفاط (OFF) تومض جميع مؤشرات LED للسرعات (الطاقة) الشفط لمدة 40 ثانية.

تفعيل إشارة التشبع

مرشح الكربون النشط: عادة ما يكون معطلاً، لتشغيله يجب إيقاف تشغيل الشفاط (OFF)، وفي نفس الوقت الضغط على الزرين T3 و T5 لأكثر من 3 ثوانٍ، وستبدأ مصابيح LED L3 و L5 في الوميض.

لتعطيله مرة أخرى، كرر العملية، وستضيء مصابيح LED L3 و L5 بشكل ثابت.

إعادة ضبط إشارة تشبع المرشحات:

مع تشغيل الشفاط (ON)، اضغط على الزر T2 لأكثر من ثانيتين، وستضيء جميع مصابيح LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر العملية إذا كان كلا الإنذارين (مرشح الشحوم ومرشح الكربون النشط) نشطين.

الصيانة

التنظيف

للتنظيف، استخدم حصريًا قطعة قماش مبللة

بمنظف محايد. لا تستخدم

أدوات أو أجهزة للتنظيف!

لا تستخدم منتجات تحتوي على مواد كاشطة.

لا تستخدم الكحول!

مرشح الشحوم

الصورة 10أ-20

تُستخدم هذه لربط جزيئات الدهون التي تنطلق أثناء الطهي.

يجب غسل هذا الفلتر مرة واحدة شهريًا (أو عندما يشير نظام مؤشر تشبع الفلاتر - إذا كان مزودًا به في الطراز المعني - إلى ذلك). يمكن غسله يدويًا بمنظف معتدل، أو في غسالة الأطباق على درجة حرارة منخفضة ودورة قصيرة. يمكن غسل فلتر الدهون المعدني في غسالة الأطباق، دون أن يؤثر ذلك على خصائص ترشيحه بأي شكل من الأشكال.

لفك فلاتر الدهون، اسحب مقبض الفك.

فلتر الكربون النشط (فقط في نسخة إعادة التدوير)

صورة 19

يعمل هذا الفلتر على امتصاص الروائح الكريهة التي تنبعث أثناء الطهي.

اعتمادًا على مدة استخدام الموقد وتكرار تنظيف فلتر الدهون، يحدث تشبع فلتر الكربون النشط بعد فترة استخدام أطول أو أقصر. في جميع الأحوال، يجب استبدال عنصر الفلتر على الأقل كل 4 أشهر (أو عندما يشير نظام مؤشر تشبع الفلاتر - إذا كان مزودًا به في الطراز المعني - إلى هذه الحاجة).

يجب استبداله.

لا يمكن تنظيفه أو إعادة تنشيطه.

فلاتر الكربون النشط الدائرية

ضع فلتر كربون واحدًا على كل جانب من يسار ويمين عجلة المحرك على الشبكة الواقية، ولتثبيته أدر المقبض المركزي P في اتجاه عقارب الساعة.

للفك، أدر المقبض المركزي P عكس اتجاه عقارب الساعة.

استبدال المصابيح

صورة 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية الصمامات الثنائية الباعثة للضوء (LED).

توفر مصابيح LED إضاءة مثالية لسطح الطهي. تتميز بعمر افتراضي يصل إلى عشرة أضعاف عمر المصابيح التقليدية وتوفر في استهلاك الطاقة حتى 90%.

لاستبدال المصابيح، اتصل بالمركز المختص للاستبدال.

يجب اتباع تعليمات هذه النشرة بدقة. يرفض المصنع أي مسؤولية عن جميع المضايقات أو الأضرار أو الحرائق التي تحدث للجهاز بسبب عدم مراعاة تعليمات هذه النشرة. هذا الجهاز مخصص للاستخدام في التطبيقات المنزلية وما شابه ذلك مثل: - زوايا المطبخ المخصصة للموظفين في المتاجر والمكاتب والبيئات المهنية الأخرى؛ - المزارع؛ - استخدام النزلاء في الفنادق والموتيلات والبيئات الأخرى ذات الطابع السكني؛ - البيئات من نوع غرف الضيوف.

قد يكون للغطاء تكوينات جمالية مختلفة عما هو موضح في رسومات هذا الدليل، ومع ذلك تظل تعليمات الاستخدام والصيانة والتركيب متطابقة.

من المهم الاحتفاظ بهذا الكتاب للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو الانتقال، تأكد من أن دليل الاستخدام يرافقه. - يرجى قراءة التعليمات بعناية، ستجد معلومات مهمة حول التركيب وطريقة الاستخدام والسلامة. - لا تقم بإجراء تعديلات كهربائية أو ميكانيكية على المنتج أو على قنوات التهوية. - قبل تركيب الجهاز، تحقق من عدم وجود أي مكون تالف. وإلا، اتصل بالموزع ولا تتابع التركيب.

ملاحظة: القطع التي تحمل الرمز "(*)" هي ملحقات اختيارية تأتي فقط مع بعض الموديلات أو قطع غير مزودة، ويجب شراؤها.

انتبه

• قبل أي صيانة أو تنظيف للمنتج، افصل التيار الكهربائي عن طريق سحب القابس الكهربائي أو قطع المفتاح العام.
• استخدم قفازات العمل في جميع عمليات التنظيف أو الصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين لا يقل عمرهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة أو المعرفة، إلا إذا كان هؤلاء الأشخاص تحت إشراف مناسب أو إذا تم إعطاؤهم تعليمات تتعلق بالاستخدام الصحيح للجهاز لتجنب

جميع المخاطر.

• يجب ألا يلعب الأطفال بالجهاز.
• يجب ألا يقوم الأطفال بالتنظيف والصيانة من قبل المستخدم دون إشراف.
• يجب أن تكون الغرفة جيدة التهوية عند استخدام الشفاط بالتزامن مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (على الأقل مرة واحدة شهريًا) وفقًا لتعليمات الصيانة. عدم الالتزام بتعليمات التنظيف المقدمة صراحةً للشفاط والمرشحات قد يؤدي إلى خطر نشوب حريق.
• لا تشعل النار في الأطعمة تحت الشفاط.

لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم استبدال/صيانة المصباح في هذا الدليل.

استخدام اللهب المكشوف يضر بالمرشحات وقد يسبب حريقًا، لذلك يُنصح بعدم استخدامه.

يجب توخي الحذر عند القلي للتأكد من أن الزيت الساخن لا يشتعل.

تحذير: عندما يكون الموقد قيد التشغيل، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة جدًا.

تصبح ساخنة جدًا.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والسلامة الواجب اتخاذها لطرد الدخان، التزم بدقة بأحكام اللوائح المحلية.
• يجب عدم إرسال الهواء إلى قناة تستخدم لطرد الدخان من أجهزة تعمل بالغاز أو أنواع وقود أخرى.
• لا تستخدم الشفاط أو تتركه بدون تركيب المصابيح بشكل صحيح، حيث يوجد خطر محتمل لحدوث صدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم الشفاط أبدًا كسطح للاستناد، إلا إذا نُصّ على ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن مرفقة، فاشترِ النوع الصحيح من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حال الشك، استشر مركز الخدمة المعتمد أو الموظفين المؤهلين.

تحذير!

• قد يؤدي عدم تثبيت البراغي وأجهزة التثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية.
• لا تقم بتشغيل الجهاز عن طريق مؤقت زمني، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يقوم بتشغيل الجهاز تلقائيًا.

يحمل هذا الجهاز رمز إعادة التدوير وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الناتجة عن المعدات الكهربائية والإلكترونية (WEEE).

من خلال التخلص الصحيح من هذا الجهاز، ستساهم في منع أي عواقب ضارة على البيئة وصحة الإنسان.

يشير الرمز الموجود على الجهاز أو على الوثائق المصاحبة له إلى أن هذا المنتج لا يمكن بأي حال من الأحوال معالجته كنفايات منزلية. لذلك يجب تسليمه إلى مركز جمع النفايات المسؤول عن إعادة تدوير المعدات الكهربائية والإلكترونية.

للتخلص من الجهاز، التزم بالمعايير المتعلقة بالتخلص من النفايات السارية في بلد التركيب.

للحصول على مزيد من التفاصيل حول معالجة هذا الجهاز واستعادته وإعادة تدويره، يرجى الاتصال بالمكتب المختص في بلديتك، أو بشركة جمع النفايات، أو مباشرة ببائعك.

الجهاز مصمم ومختبر ومصنوع وفقًا للمعايير

التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل الأثر البيئي: قم بتشغيل الشفاط على السرعة الدنيا أثناء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان أو البخار، واستخدم السرعة (السرعات) المعززة فقط في الحالات القصوى. استبدل مرشحات الفحم عند الحاجة للحفاظ على فعالية تقليل الروائح. نظف مرشحات الشحوم عند الحاجة للحفاظ على فعالية ترشيح الشحوم. استخدم نظام أنابيب بالقطر الأقصى المحدد في هذا الدليل لتحسين الأداء وتقليل الضوضاء.

الاستخدام

تم تصميم الشفاط بحيث يمكن استخدامه في نسخة شفط مع تفريغ خارجي، أو نسخة ترشيح مع إعادة تدوير داخلي.

نسخة الشفط

يتم تفريغ الأبخرة إلى الخارج عبر قناة تفريغ مثبتة على شفة التوصيل الموجودة أعلى الشفاط.

انتبه!

خرطوم التفريغ غير مزود ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر خرطوم التفريغ مساوياً لقطر شفة التوصيل.

انتبه!

إذا كان الشفاط مزوداً بمرشح فحم، فيجب إزالته.

قم بتوصيل الشفاط بأنابيب وقنوات التفريغ في الجدار بقطر يعادل مخرج الهواء (طوق التوصيل).

استخدام أنابيب وقنوات تفريغ بقطر أصغر سيؤدي إلى انخفاض أداء الشفط وزيادة ملحوظة في الضوضاء.

نحن غير مسؤولين عن ذلك.

استخدم خرطومًا بالطول الضروري فقط. يجب أن تكون انحناءات الخرطوم بأقل عدد ممكن (الزاوية القصوى للانحناء: 90 درجة). تجنب التغيرات المفرطة في مقطع الخرطوم.

نسخة الترشيح

سيتم إزالة الشحوم والروائح من هواء الشفط قبل إعادته إلى الغرفة.

لاستخدام الشفاط في هذه النسخة، يجب عليك تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأوعية على جهاز الطهي وأدنى جزء من شفاط المطبخ عن 45 سم في حالة المواقد الكهربائية و50 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز تحدد مسافة أكبر، فيجب مراعاتها.

التوصيل الكهربائي

يجب أن يتوافق الجهد الكهربائي مع الجهد المبين على لوحة البيانات الموجودة داخل الشفاط. إذا كان هناك مقبس، قم بتوصيل الشفاط بمقبس حائطي مطابق للمعايير السارية وموجود في منطقة يسهل الوصول إليها حتى بعد التركيب. إذا لم يكن هناك مقبس (توصيل مباشر بالدائرة الكهربائية)، أو إذا لم يكن المقبس في منطقة يسهل الوصول إليها حتى بعد التركيب، فقم بتركيب قاطع دائرة معياري لضمان فصل الشفاط تمامًا عن الدائرة الكهربائية في ظروف فئة الجهد الزائد الثالثة، وفقًا للوائح التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بالتيار الكهربائي والتحقق من عمله بشكل صحيح، تحقق دائمًا من أن كابل التغذية مركب بشكل صحيح.

الشفاط مزود بكابل تغذية خاص؛ في حالة تلف الكابل، اطلب واحدًا جديدًا من خدمة الدعم الفني.

التركيب

قبل البدء في التركيب:

• تحقق من أن المنتج الذي تم شراؤه بأبعاد مناسبة لمنطقة التركيب.
• أزل مرشحات الكربون النشط (*) إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). لا يُعاد تركيبها إلا إذا كان يمكن استخدام الشفاط في وضع إعادة التدوير.
• تحقق من عدم وجود مواد أخرى داخل الشفاط (لأسباب تتعلق بالنقل) مرفقة مع الجهاز (على سبيل المثال: براغي ( )، ضمانات ( ) إلخ، في هذه الحالة، أزلها واحتفظ بها.

الشفاط مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني مؤهل للتأكد من أن المواد مناسبة لنوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

التشغيل

لوحة التحكم مع 6 أزرار

لتحديد وظائف الشفاط، يكفي لمس الأزرار.

زر تشغيل/إيقاف الإضاءة

زر اختيار السرعة (قوة الشفط) المكثفة (5 دقائق): يعود الشفاط المبرمج على هذه القوة إلى الإعداد السابق بعد 5 دقائق.

زر اختيار السرعة (قوة الشفط) العالية

زر اختيار السرعة (قوة الشفط) المتوسطة - عندما يومض، يشير إلى ضرورة غسل أو استبدال مرشح الكربون. هذا الإنذار معطل عادةً. لتفعيل الإنذار، قم بتعطيل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ.

بعد ذلك، اضغط في نفس الوقت على الزرين 1 و2 لمدة 3 ثوانٍ؛ أولاً، سوف يومض الزر 1 فقط، ثم يومض الزرين 1 و2 معًا للإشارة إلى التفعيل. كرر الإجراء لتعطيل الإنذار؛ أولاً، سوف يومض الزرين 1 و2 ثم الزر 1 فقط للإشارة إلى التعطيل.

زر اختيار السرعة (قوة الشفط) المنخفضة - عندما يومض، يشير إلى ضرورة غسل مرشح الشحوم.

زر إيقاف المحرك (استعداد) - تعطيل الإلكترونيات - إعادة ضبط إشارة غسل/استبدال المرشحات.

إيقاف المحرك

اضغط بسرعة لإيقاف تشغيل المحرك - إعادة ضبط إشارة المرشحات

عند إيقاف تشغيل الشفاط، بعد إجراء صيانة الفلاتر، اضغط على الزر حتى سماع إشارة صوتية. يتوقف مؤشر LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون) عن الوميض.

استبعاد الإلكترونيات

اضغط على الزر لمدة 3 ثوانٍ، يتم استبعاد إلكترونيات التحكم في الشفاط.

قد تكون هذه الوظيفة مفيدة أثناء عملية تنظيف المنتج.

لإعادة إدراج الإلكترونيات، يكفي

تكرار العملية.

إذا كان الشفاط لا يعمل بشكل صحيح، افصل القابس لمدة 5 ثوانٍ تقريبًا، ثم أعد توصيله. إذا استمرت المشكلة، اتصل بخدمة الإصلاح المختصة.

طراز بلوحة مفاتيح من 5 أزرار

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف المصابيح (LED L1 مضاء) T2. زر إيقاف التشغيل زر اختيار سرعة (قوة) الشفط 1 (LED L2 مضاء) T3. زر اختيار سرعة (قوة) الشفط 2 (LED L2+L3 مضاءان) T4. زر اختيار سرعة (قوة) الشفط 3 (LED L2+L3+L4 مضاءة) T5. زر اختيار سرعة (قوة) الشفط المكثفة (LED L2+L3+L4 مضاءة + LED L5 وامض) - المدة 5 دقائق - ثم يضبط الشفاط تلقائيًا سرعة (قوة) الشفط 2.

إيقاف تشغيل مؤقت للشفاط (مؤشرات LED وامضة):

يمكنك تحديد الإيقاف المؤقت للشفاط (OFF) بالضغط لأكثر من ثانيتين على سرعة (قوة) الشفط النشطة في تلك اللحظة.

الأوقات المتاحة للإيقاف المؤقت هي:

السرعة (قوة الشفط) 1: 20 دقيقة

السرعة (قوة الشفط) 2: 15 دقيقة

السرعة (قوة الشفط) 3: 10 دقائق

السرعة (قوة الشفط المكثفة: 5 دقائق)

مؤشر تشبع المرشحات

الشفاط مزود بوظيفة تنبه المستخدم على فترات منتظمة عندما تكون المرشحات مشبعة ويصبح من الضروري إجراء الصيانة.

مؤشر تشبع مرشح الشحوم: عندما يكون الشفاط في وضع إيقاف التشغيل (OFF)، تنطفئ جميع مصابيح LED الخاصة بسرعات (قوى) الشفط وتظل مضيئة بشكل ثابت لمدة 40 ثانية.

مؤشر تشبع مرشح الكربون النشط: عندما يكون الشفاط في وضع إيقاف التشغيل (OFF)، تومض جميع مصابيح LED الخاصة بسرعات (قوى) الشفط لمدة 40 ثانية.

تفعيل إشارة تشبع مرشح الكربون النشط: هذه الوظيفة معطلة عادةً؛ لتفعيلها، قم بإيقاف تشغيل الشفاط (OFF) واضغط على الزرين T3 وT5 لأكثر من 3 ثوانٍ، وتبدأ مصابيح LED L3 وL5 في الوميض.

لإلغاء التفعيل، كرر العملية؛ تضيء مصابيح LED L3 وL5 بشكل ثابت.

إعادة ضبط مؤشر تشبع المرشحات:

عندما يكون الشفاط في وضع التشغيل (ON)، اضغط على الزر T2 لأكثر من ثانيتين، تضيء جميع مصابيح LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر العملية في حال كان كلا المؤشرين (مرشح الشحوم ومرشح الكربون النشط) نشطين.

الصيانة

التنظيف

للتنظيف، استخدم حصريًا قطعة قماش مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أدوات للتنظيف! تجنب استخدام المنتجات الكاشطة، ولا تستخدم الكحول!

مرشح الشحوم

الشكل 10أ-20

يحبس جزيئات الدهون الناتجة عن الطهي.

يجب تنظيف الفلتر مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان الطراز الموجود مزودًا به - إلى هذه الحاجة) باستخدام منظفات غير كاوية، يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة ودورة قصيرة.

قد يؤدي غسل مرشح الشحوم المعدني في غسالة الأطباق إلى تغير لونه. ومع ذلك، لن تتغير خصائص الترشيح بأي حال من الأحوال.

لفك مرشح الشحوم، اسحب مقبض الفصل الزنبركي.

فلتر الكربون النشط (لإصدار إعادة التدوير فقط)

الشكل 19

يحبس الروائح الكريهة الناتجة عن الطهي.

يُلاحظ تشبع الكربون النشط بعد استخدام أطول أو أقصر، حسب نوع الموقد وانتظام تنظيف مرشح الشحوم. على أي حال، من الضروري تغيير الفلتر بعد أربعة أشهر على الأكثر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان الطراز الموجود مزودًا به - إلى هذه الحاجة).

لا يمكن تنظيفه أو تجديده.

فلتر الكربون الدائري

ضع واحدًا على كل جانب لتغطية شبكتي حماية أذرع المحرك، ثم أدر في اتجاه عقارب الساعة.

للفك، أدر في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية، وعمرًا أطول حتى 10 مرات من المصابيح التقليدية، وتوفر 90٪ من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

NL - تعليمات التركيب ودليل الاستخدام

اتبع دائمًا التعليمات الواردة في هذا الدليل. نحن لا نتحمل أي مسؤولية عن المشاكل أو الأضرار أو الحرائق الناتجة عن الإهمال، مثل عدم اتباع التعليمات الواردة في هذا الدليل. هذا الجهاز مخصص للاستخدام المنزلي والتطبيقات المماثلة مثل: - مطابخ الموظفين في المتاجر والمكاتب وبيئات العمل الأخرى؛ - المزارع؛ - استخدام العملاء في الفنادق والموتيلات وأماكن الإقامة الأخرى مثل المبيت والإفطار.

قد يختلف مظهر شفاط المطبخ عن الصور الموجودة في هذا الكتيب. تظل تعليمات التشغيل والصيانة والتركيب كما هي.

• من المهم الاحتفاظ بهذا الكتيب في مكان آمن بحيث يمكنك الرجوع إليه في أي وقت. تأكد من نقل الكتيب مع الجهاز عند الانتقال أو البيع أو التنازل.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والتشغيل والصيانة والسلامة.
• لا تقم أبدًا بإجراء تعديلات كهربائية أو ميكانيكية على المنتج أو أنابيب العادم.
• افحص جميع الأجزاء بحثًا عن التلف قبل متابعة تركيب الجهاز. في حالة التلف، اتصل بالمورد ولا تبدأ في التركيب.

ملاحظة: العناصر المميزة بالرمز (^*) هي ملحقات اختيارية تُقدم فقط مع بعض الطرازات، أو أجزاء غير مرفقة يجب شراؤها.

تحذير

قبل تنظيف شفاط المطبخ أو صيانته، تأكد أولاً من فصله عن التيار الكهربائي عن طريق سحب القابس من المقبس، أو إيقاف تشغيل المفتاح ثنائي القطب، أو فصل مجموعة الكهرباء المعنية بالكامل.

• ارتدِ دائمًا قفازات العمل أثناء التركيب والصيانة.
• هذا الجهاز مناسب للاستخدام من قبل الأطفال من سن 8 سنوات فما فوق، والأشخاص ذوي الإعاقات الجسدية أو الحسية أو العقلية، والأشخاص عديمي الخبرة وأولئك الذين لديهم معرفة غير كافية، بشرط أن يتم الإشراف عليهم أولاً و

توجيههم حول الاستخدام الآمن وتشغيل الجهاز، وأن يكون لديهم فهم كافٍ للمخاطر المرتبطة به.

• لا تسمح للأطفال بالعبث بالجهاز أو اللعب به.
• لا يجوز للأطفال تنظيف الأجزاء التي يمكن الوصول إليها أو صيانتها إلا تحت إشراف شخص بالغ.
• عند استخدام شفاط المطبخ مع أجهزة تعمل بالغاز أو أنواع أخرى من الوقود، يجب تهوية المكان الذي توجد فيه هذه الأجهزة بشكل كافٍ.
• يجب تنظيف شفاط المطبخ من الداخل والخارج بانتظام (مرة واحدة على الأقل شهريًا).
• يجب اتباع تعليمات الصيانة المرفقة. إذا لم يتم اتباع التعليمات المرفقة لتنظيف شفاط المطبخ والمرشحات، فهناك خطر نشوب حريق. لا يجوز إشعال النار تحت شفاط المطبخ.
• استبدل المصابيح فقط بالنوع المحدد في قسم "الصيانة > استبدال المصابيح" في هذا الدليل.

التعرض للهب مضر بالمرشحات ويمكن أن يؤدي إلى نشوب حريق. لذلك يجب تجنب ذلك في جميع الظروف. عند القلي أو الطهي، كن حذرًا للغاية وتأكد من عدم ارتفاع درجة حرارة الدهون أو الزيت بشكل مفرط وعدم

اشتعالها.

تنبيه: من الممكن أن تصبح الأجزاء التي يمكن الوصول إليها من شفاط المطبخ ساخنة أثناء إخراج أبخرة الطهي.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب.
• بالنسبة للتدابير الفنية والسلامة الخاصة بالمنشآت التي تخرج أبخرة الطهي، من المهم اتباع القوانين واللوائح المحلية بدقة.
• لا يجوز تصريف الهواء المستخرج إلى مدخنة لأبخرة الأجهزة التي تعمل بالغاز أو أنواع أخرى من الوقود. تأكد من تركيب المصباح بشكل صحيح لتجنب خطر الصدمات الكهربائية، خاصة إذا لم يتم استخدام الشفاط.
• لا تستخدم شفاط المطبخ أبدًا بدون وضع الشبكات بشكل صحيح.
• لا تضع أبدًا أشياء أخرى على شفاط المطبخ، إلا إذا تم تحديد ذلك على وجه التحديد.
• استخدم فقط البراغي المرفقة للتركيب، أو اشترِ براغي من النوع الصحيح.
• راجع دليل التركيب للحصول على الأبعاد الصحيحة للبراغي.
• في حالة الشك، استشر مركز خدمة معتمدًا أو شخصًا لديه مؤهلات مماثلة.

تحذير!

• إذا لم يتم استخدام البراغي المذكورة في هذه التعليمات أو إذا لم يتم تثبيت الجهاز وفقًا لهذه التعليمات، فقد تنشأ مخاطر كهربائية.
• لا تقم بتوصيل المنتج بمؤقت (قابل للبرمجة) أو جهاز تحكم عن بعد خارجي أو أي جهاز آخر يمكنه تشغيل المنتج تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

في نهاية عمر الجهاز، تأكد من التخلص منه ومعالجته بشكل صحيح. بهذه الطريقة، تتجنب الآثار السلبية على الصحة العامة والبيئة.

الرمز

الموجود على المنتج و/أو في

المستندات المرفقة يشير إلى أنه لا يجوز التعامل مع هذا الجهاز كنفايات منزلية عادية. يجب التخلص من المنتج في نقطة تجميع رسمية للمعدات الكهربائية والإلكترونية لإعادة تدويره. يجب تنفيذ التخلص والمعالجة وفقًا للوائح البيئية المحلية.

لمزيد من المعلومات حول جمع هذا المنتج ومعالجته وإعادة تدويره، اتصل بالقسم المعني في الحكومة المحلية، أو قسم

المورد المسؤول عن إدارة النفايات.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. - الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301. - التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل التأثير على البيئة: قم بتشغيل شفاط المطبخ على أقل سرعة عند الطهي واتركه يعمل لبضع دقائق بعد الانتهاء. اختر سرعة عالية فقط عند وجود كميات كبيرة من البخار أو الدخان، واستخدم السرعات العالية (Boost) فقط في الظروف القصوى. استبدل مرشحات الكربون في الوقت المناسب للحفاظ على فعالية شفط روائح الطهي. استبدل مرشحات الدهون في الوقت المناسب لتقليل آثار تراكم الدهون بشكل فعال. استخدم أنابيب بأقصى قطر مذكور في هذا الدليل لتحقيق أقصى كفاءة وأقل ضوضاء.

الاستخدام

يمكن استخدام هذا الشفاط بطريقتين: عبر الاستخراج أو عبر الترشيح.

وضع الاستخراج

في هذا الوضع، يتم إخراج الهواء المزال من المبنى عبر أنبوب خاص مصمم لهذا الغرض ويتصل بحلقة التوصيل في الجزء العلوي من الشفاط.

▲ انتبه!

لا يتم توفير أنبوب التهوية مع المنتج ويجب شراؤه بشكل منفصل. يجب أن يكون لأنبوب التهوية نفس قطر حلقة التوصيل.

▲ انتبه!

إذا كان الشفاط مزودًا بفلتر كربون نشط، فيجب إزالته.

قم بتوصيل الشفاط بأنبوب له نفس قطر مخرج الهواء للشفاط (الحافة الموصلة). ينطبق هذا القطر أيضًا على أي فتحات تمرير لأنبوب التهوية.

فتحة تمرير و/أو أنبوب بقطر أصغر يقلل من قوة الشفط ويؤدي إلى زيادة كبيرة في الضوضاء.

لذلك، لا نتحمل أي مسؤولية في هذا الصدد.

• اجعل الأنبوب قصيرًا قدر الإمكان.
• استخدم أقل عدد ممكن من وصلات الانحناء (الزاوية القصوى لها: 90 درجة).
• تجنب التغيرات الكبيرة في قطر أنبوب التهوية.

يتم إزالة الشحوم والروائح من الهواء المزال ثم إعادته إلى الغرفة المعنية.

لاستخدام الشفاط في هذا الوضع، يجب تركيب نظام ترشيح إضافي يعتمد على الكربون المنشط.

التركيب

المسافة الدنيا بين سطح الطهي والجزء السفلي من الشفاط هي 45 سم في حالة الموقد الكهربائي و 50 سم في حالة موقد الغاز أو المختلط. إذا ذكرت تعليمات تركيب موقد الغاز مسافة أكبر، فيجب استخدام المسافة الأكبر.

التوصيل الكهربائي

يجب أن يتوافق التوصيل بالتيار الكهربائي مع القيمة الموجودة على اللوحة الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فيجب توصيله بمقبس يلبي اللوائح الأحدث ويظل في متناول اليد بعد التركيب. إذا لم يكن المنتج مزودًا بقابس (توصيل مباشر بالتيار الكهربائي)، أو إذا لم يعد القابس في متناول اليد بعد التركيب، فيجب استخدام مفتاح تشغيل/إيقاف ثنائي القطب بحيث يمكن فصل المنتج تمامًا عن التيار الكهربائي (على سبيل المثال، في حالة التيار الزائد، الفئة الثالثة).

تحذير!

تحقق أولاً من أن سلك التيار الكهربائي مركب بشكل صحيح قبل توصيل الشفاط بالتيار الكهربائي للتحقق من التشغيل الصحيح.

يتم تزويد الشفاط بسلك كهربائي خاص. إذا كان هذا السلك تالفًا، فيجب عليك طلب نسخة جديدة من الخدمة الفنية.

التركيب

قبل البدء في التركيب:

• تحقق من أن أبعاد المنتج المشتراة مناسبة لمنطقة التركيب المختارة.
• قم بإزالة مرشح (مرشحات) الشحوم المرفقة (*) (انظر أيضًا الجزء ذي الصلة من هذا الدليل). يجب أن تكون مرشحات الشحوم موجودة فقط إذا كان سيتم استخدام الشفاط في وضع الترشيح.
• تحقق (بعد النقل) من عدم وجود مواد مرفقة داخل الشفاط (مثل البراغي المعبأة ( )، شهادة الضمان ( )، إلخ) وقم بإزالتها إذا لزم الأمر. يرجى الاحتفاظ بها.

يتم توفير مسامير تثبيت لتثبيت الشفاط بإحكام على معظم الجدران/الأسقف. بالطبع، يجب على فني التركيب المؤهل التأكد من أن المواد المستخدمة مناسبة لنوع الجدار/السقف المعني. يجب أن يكون الجدار أو السقف قويًا بما يكفي لتحمل وزن الشفاط.

لا تضع بلاطًا أو ملاطًا أو سيليكونًا على هذا الجهاز أو تحته. يُسمح فقط بالتركيب السطحي.

لا تقم بتركيب بلاط أو ملاط أو سيليكون فوق أو تحت هذا الجهاز. يُركَّب الجهاز على السطح فقط.

التشغيل

لوحة التحكم بستة أزرار

لتحديد وظائف شفاط الطهي، يكفي لمس عناصر التحكم.

مفتاح الإضاءة تشغيل/إيقاف

زر تحديد السرعة المكثفة (قوة الشفط) - المدة 5 دقائق: يعمل الشفاط بقوة شفط مكثفة، وبعد انتهاء الدقائق الخمس يعود إلى الوضع المضبوط سابقًا.

زر تحديد السرعة القصوى (قوة الشفط)

زر تحديد السرعة المتوسطة (قوة الشفط) - إذا كان هذا الزر يومض، فيجب تنظيف أو استبدال مرشح الكربون. هذه الإشارة عادة ما تكون معطلة. لتفعيل الإشارة، قم بإيقاف تشغيل الجهاز الإلكتروني بالضغط على الزر 0 لمدة 3 ثوانٍ.

ثم اضغط في نفس الوقت على الزرين 1 و2 لمدة 3 ثوانٍ، أولاً سوف يومض الزر 1 فقط ثم الزرين 1 و2، مما يشير إلى التفعيل. كرر هذه العملية لإيقاف تشغيل الإشارة مرة أخرى، أولاً سوف يومض الزرين 1 و2 ثم الزر 1، للإشارة إلى إيقاف التشغيل.

زر تحديد السرعة الدنيا (قوة الشفط) - إذا كان هذا الزر يومض، فيجب تنظيف مرشح الدهون.

إيقاف تشغيل المحرك (وضع الاستعداد) - استبعاد الجهاز الإلكتروني - إعادة ضبط إشارة تنظيف/استبدال المرشحات. إيقاف تشغيل المحرك

اضغط لفترة وجيزة على هذا الزر لإيقاف تشغيل المحرك.

إعادة ضبط إشارة المرشحات

بعد أعمال الصيانة على المرشحات، اضغط مع تشغيل الشفاط على الزر حتى يصدر صوت تنبيه. يتوقف المصباح الوامض 1 (مرشح الدهون) أو 2 (مرشح الكربون) عن الوميض.

استبعاد الجهاز الإلكتروني

اضغط على الزر لمدة 3 ثوانٍ، وسيتم استبعاد إلكترونيات التحكم في شفاط الطهي.

يمكن أن تكون هذه الوظيفة مفيدة أثناء تنظيف المنتج.

لإعادة تشغيل الجهاز، كرر العملية مرة أخرى.

في حالة حدوث أي أعطال، قبل الاتصال بخدمة المساعدة، افصل الجهاز عن مصدر التيار الكهربائي لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس، ثم أعد توصيله. إذا استمر العطل، فاتصل بخدمة المساعدة.

طراز بلوحة مفاتيح تحتوي على 5 أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. مفتاح الإضاءة تشغيل/إيقاف (المصباح L1 مضاء) T2. زر الإيقاف - زر اختيار السرعة (الشفط) 1 (المصباح L2 مضاء) T3. زر اختيار السرعة (الشفط) 2 (المصباحان L2+L3 مضاءان) T4. زر اختيار السرعة (الشفط) 3 (المصابيح L2+L3+L4 مضاءة) T5. زر السرعة المكثفة (الشفط) (المصابيح L2+L3+L4 مضاءة والمصباح L5 يومض) - المدة 5 دقائق - ثم يعود الغطاء تلقائيًا إلى السرعة (الشفط) 2.

الإيقاف المؤجل للغطاء (المصباح يومض):

يمكن ضبط الإيقاف المؤجل للغطاء (OFF) بالضغط مرة أخرى على زر السرعة (الشفط) النشط لمدة أطول من ثانيتين.

أوقات الإيقاف الممكنة هي:

السرعة (الشفط) 1: 20 دقيقة

السرعة (الشفط) 2: 15 دقيقة

السرعة (الشفط) 3: 10 دقائق

السرعة المكثفة (الشفط): 5 دقائق

مؤشر تشبع الفلتر

الغطاء مزود بوظيفة تنبه المستخدم، على فترات منتظمة، عندما تكون الفلاتر مشبعة بحيث يجب تنفيذ إجراءات الصيانة.

مؤشر تشبع فلتر الشحوم: مع إيقاف تشغيل الغطاء (OFF)، تضاء جميع مصابيح السرعة (الشفط) بشكل مستمر لمدة 40 ثانية.

مؤشر تشبع مرشح الكربون: مع إيقاف تشغيل الغطاء (OFF)، تومض جميع مصابيح LED الخاصة بالشفط لمدة 40 ثانية.

تفعيل مؤشر تشبع مرشح الكربون: عادة ما يكون غير مفعل، لتفعيله قم بإيقاف تشغيل الغطاء (OFF) واضغط في نفس الوقت لمدة أطول من 3

ثوانٍ على الزرين T3 و T5، سوف تومض مصابيح LED L3 و L5.

لإيقاف تشغيل المؤشر، كرر هذه العملية، سوف تضيء مصابيح LED L3 و L5 بشكل مستمر.

إعادة ضبط مؤشر تشبع المرشح:

مع تشغيل الغطاء (ON)، اضغط لمدة أطول من ثانيتين على الزر T2، سوف تضيء جميع مصابيح LED لفترة قصيرة.

ملاحظة: إذا كان كلا المؤشرين (مرشح الشحوم ومرشح الكربون) نشطين، يجب تكرار العملية.

الصيانة

التنظيف

قم بالتنظيف فقط بقطعة قماش مبللة بمنظف سائل محايد. لا تستخدم أدوات أو أشياء أخرى عند التنظيف. لا تستخدم مواد كاشطة. لا تستخدم الكحول!

مرشح الشحوم - الشكل 10أ-20

يلتقط جزيئات الدهون من أبخرة الطهي.

يجب تنظيفه مرة في الشهر (أو عندما يشير مؤشر المرشحات المشبعة - إذا كان موجودًا في الطراز الذي تمتلكه - إلى هذه الحاجة) بمنظفات محايدة، يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة وبرنامج قصير. قد يؤدي غسله في غسالة الأطباق إلى تغير لون مرشح الشحوم المعدني، لكن هذا لا يؤثر على الخصائص، التي لا تتغير بالتأكيد.

اسحب المقبض الزنبركي لإزالة مرشح الشحوم.

مرشح الكربون (فقط للجهاز الذي يعمل بإعادة التدوير) الشكل 19

يمتص روائح الطهي غير المرغوب فيها. يحدث تشبع مرشح الكربون بعد استخدام أطول أو أقصر ويعتمد على نوع الطهي وانتظام غسل مرشح الدهون. في جميع الأحوال، يجب استبدال المرشح على الأقل كل 4 أشهر (أو عندما يشير مؤشر المرشحات المشبعة - إذا كان موجودًا في الطراز الذي تمتلكه - إلى هذه الحاجة). لا يمكن غسله أو إعادة استخدامه.

مرشح كربون دائري

ضع مرشح كربون على جانبي محرك الشفط فوق الشبكات الواقية وثبتهما في اتجاه عقارب الساعة.

لإزالة المرشحات، أدرها عكس اتجاه عقارب الساعة.

استبدال المصابيح - الشكل 22

الغطاء مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية، وعمرًا أطول بعشر مرات من المصابيح التقليدية، وتوفيرًا في الكهرباء يصل إلى 90٪.

لاستبدال المصابيح، اتصل بخدمة المساعدة المعتمدة لقطع الغيار.

اتبع بدقة تعليمات هذا الدليل. لا تتحمل الشركة أي مسؤولية عن أي أعطال أو أضرار أو حرائق ناتجة عن عدم مراعاة التعليمات الواردة في هذا الدليل. صُمم شفاط المطبخ لشفط الدخان والأبخرة الناتجة عن الطهي وللاستخدام المنزلي.

قد يختلف الشفاط عن الرسومات الموجودة في هذا الدليل، لكن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه عند الحاجة. في حالة البيع أو التخلص أو الانتقال، تأكد من بقائه مع المنتج. اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنبوب العادم.
• قبل تركيب الجهاز، تأكد من أن جميع أجزائه غير تالفة. في حالة وجود تلف، اتصل بالبائع ولا تقم بالتركيب.

ملاحظة: العناصر المميزة بالرمز (∗) هي ملحقات اختيارية تُقدم فقط مع بعض الطرازات أو عناصر غير مرفقة، ويجب شراؤها بشكل منفصل.

تحذيرات

• قبل القيام بأي عملية تنظيف أو صيانة، افصل الشفاط عن التيار الكهربائي عن طريق نزع القابس أو فصل المفتاح العام للمنزل.
• لجميع عمليات التركيب والصيانة، استخدم قفازات العمل.
• يمكن استخدام الجهاز من قبل الأطفال الذين تزيد أعمارهم عن 8 سنوات والأشخاص ذوي الإعاقات الجسدية أو الحسية أو العقلية أو الذين يفتقرون إلى الخبرة أو المعرفة، بشرط أن يكونوا تحت الإشراف أو بعد أن تلقوا تعليمات تتعلق بالاستخدام الآمن للجهاز وفهم المخاطر الكامنة فيه.
• يجب الإشراف على الأطفال للتأكد من أنهم لا يلعبون بالجهاز.
• لا يجوز للأطفال القيام بالتنظيف والصيانة دون إشراف مناسب.
• يجب أن تكون الغرفة جيدة التهوية عند استخدام الشفاط في نفس الوقت مع أجهزة تعمل بالغاز أو وقود آخر.
• يجب تنظيف الشفاط بشكل متكرر، داخليًا وخارجيًا (على الأقل مرة واحدة شهريًا)، وفي جميع الأحوال اتبع ما هو مذكور صراحة في تعليمات الصيانة.
• عدم الالتزام بقواعد تنظيف الشفاط وتغيير وتنظيف المرشحات قد يشكل خطر نشوب حريق.
• يُمنع منعًا باتًا إشعال النار في الأطعمة تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم الصيانة/الاستبدال في هذا الدليل.

استخدام اللهب المكشوف ضار بالمرشحات وقد يتسبب في نشوب حريق، لذلك يجب تجنبه في جميع الحالات.

يجب أن تتم القلي بحذر لمنع الزيت الساخن من الاشتعال.

تحذير: عند تشغيل سطح الطهي، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.

• لا تقم بتوصيل الوحدة بالشبكة الكهربائية حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الاجتماعية والسلامة الواجب اتخاذها لتصريف الأدخنة، اتبع بدقة ما تنص عليه لوائح السلطات المحلية المختصة.
• يجب ألا يتم نقل الهواء الممتص في قناة تستخدم لتصريف الأدخنة الناتجة عن أجهزة الاحتراق بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط أو تلمسه بدون تركيب الأضواء بشكل صحيح بسبب الخطر المحتمل للصدمة الكهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم الشفاط أبدًا كسطح دعم إلا إذا تمت الإشارة إلى ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج لتثبيته، أو إذا لم تكن مرفقة، قم بشراء النوع الصحيح من البراغي. استخدم الطول الصحيح للبراغي المحددة في دليل التركيب.
• في حالة الشك، استشر مركز الصيانة المعتمد أو فنيًا مؤهلًا.

انتبه!

• إذا لم يتم تثبيت البراغي وعناصر التثبيت وفقًا لهذه التعليمات، فقد تكون هناك مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مبرمج، أو مؤقت، أو جهاز تحكم عن بعد، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

يحمل هذا الجهاز علامة CE وفقًا للتوجيه الأوروبي 2012/19/EC الصادر عن البرلمان الأوروبي والمجلس بشأن نفايات المعدات الكهربائية والإلكترونية (WEEE). التخلص الصحيح من هذا المنتج يمنع الآثار السلبية على البيئة والصحة.

الرمز الموجود على المنتج أو في المستندات المرفقة به يشير إلى أنه لا يمكن التعامل معه كنفايات منزلية. من الضروري تسليمه إلى نقطة تجميع لإعادة تدوير الأجهزة الكهربائية والإلكترونية.

يجب التخلص من المنتج وفقًا للمعايير البيئية للتخلص من النفايات.

للحصول على معلومات أكثر تفصيلاً حول معالجة هذا المنتج واستعادته وإعادة تدويره، يرجى الاتصال بالبلدية أو خدمة التخلص من النفايات الحضرية أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير البيئي: قم بتشغيل الشفاط على السرعة الدنيا عند البدء

في الطهي وحافظ على تشغيله لمدة ساعة بعد الانتهاء من الطهي. قم بزيادة السرعة فقط إذا كان هناك كمية كبيرة من الدخان والبخار، واستخدم السرعة أو السرعات القصوى فقط في الحالات القصوى. قم بتغيير فلتر أو فلاتر الكربون عند الحاجة للحفاظ على أداء جيد في تقليل الروائح. قم بتنظيف فلتر أو فلاتر الدهون عند الحاجة للحفاظ على أداء جيد لفلتر الدهون. استخدم أقصى قطر لنظام القنوات الموضح في هذا الدليل لتحسين الأداء وتقليل الضوضاء.

الاستخدام

تم تصميم الشفاط ليعمل إما في وضع الشفط إلى الخارج أو في وضع إعادة التدوير أو الترشيح الداخلي.

نسخة الشفط

يتم إخراج البخار إلى الخارج من خلال أنبوب عادم يتم إدخاله في حلقة التثبيت الموجودة أعلى الشفاط.

انتبه!

يجب أن يكون قطر أنبوب العادم مساويًا لقطر حلقة التثبيت.

انتبه!

إذا كان الشفاط مزودًا بفلتر كربون، فيجب إزالته.

قم بتوصيل الغطاء بالأنابيب وفتحات التهوية في الجدار بقطر مكافئ لجودة الهواء (شفة التوصيل).

استخدام أنابيب أو فتحات تهوية في الجدار بقطر أصغر سيؤدي إلى تقليل كفاءة الشفط وزيادة الضوضاء بشكل كبير.

لا تتحمل الشركة أي مسؤولية.

! استخدم قناة بأقصر طول ممكن. ! استخدم قناة بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب التغيرات المفاجئة في مقطع القناة.

نسخة الترشيح

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادة تدويره إلى الغرفة.

لاستخدام الغطاء في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الطهي وأسفل الغطاء عن 45 سم في حالة المواقد الكهربائية و 50 سم في حالة مواقد الغاز أو المختلطة.

إذا كانت تعليمات تركيب جهاز

الطهي بالغاز تحدد مسافة أكبر، فيجب أخذ ذلك في الاعتبار.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على الملصق الموجود داخل الغطاء. إذا كان مزودًا بقابس، قم بتوصيل الغطاء بمقبس مطابق للمعايير السارية وضعه في منطقة يسهل الوصول إليها حتى بعد التركيب. إذا لم يكن مزودًا بقابس (اتصال مباشر بالشبكة) أو كان القابس لا يمكن وضعه في مكان يسهل الوصول إليه حتى بعد التركيب، فقم بتركيب مفتاح ثنائي القطب وفقًا للوائح لضمان الفصل الكامل عن الشبكة في حالة فئة الجهد العالي الثالثة، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل دائرة الغطاء بالشبكة والتحقق من الأداء الصحيح، تأكد دائمًا من أن كابل الشبكة تم تركيبه بشكل صحيح.

الغطاء مزود بكابل طاقة خاص؛ إذا تلف الكابل، اطلب واحدًا جديدًا من خدمة الدعم الفني.

التركيب

قبل البدء في التركيب:

• تأكد من أن المنتج الذي تم شراؤه بالأبعاد المناسبة لمنطقة التركيب المختارة.
• قم بإزالة مرشح/مرشحات الكربون النشط (*) إذا كانت مزودة (انظر الفقرة ذات الصلة).

يجب إعادة تركيبها إذا كنت ترغب في استخدام الغطاء في وضع إعادة التدوير. - تحقق من عدم وجود مواد مرفقة داخل الغطاء (بسبب النقل) مثل أكياس تحتوي على براغي ( )، ضمانات ( )، وما إلى ذلك، وإذا وجدت، قم بإزالتها والاحتفاظ بها.

يأتي الغطاء مزودًا بنقاط تثبيت مناسبة لمعظم الجدران. ومع ذلك، يُنصح باستشارة فني مؤهل للتأكد من أن المواد مناسبة للجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الغطاء.

التشغيل

لوحة تحكم بستة أزرار

لتحديد وظائف الغطاء، يكفي لمس الأزرار.

زر تشغيل/إيقاف الإضاءة

زر اختيار السرعة (قوة الشفط) المكثفة - المدة 5 ساعات: يضبط الغطاء هذه القوة، وبعد 5 ساعات يعود إلى الإعداد السابق.

زر اختيار السرعة (قوة الشفط) العالية

زر اختيار السرعة (قوة الشفط) المتوسطة - عندما يومض، يشير إلى الحاجة إلى غسل أو استبدال مرشح الكربون. هذه الوظيفة معطلة عادةً، لتفعيلها، قم بإيقاف تشغيل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ.

بعد ذلك، اضغط معًا على الزرين 1 و2 لمدة 3 ثوانٍ، أولاً يومض الزر 1 فقط، ثم يومض كل من الزرين 1 و2 للإشارة إلى التفعيل. كرر العملية لإلغاء التنشيط، أولاً يومض الزرين 1 و2، ثم يومض الزر 1 فقط للإشارة إلى إلغاء التنشيط.

مفتاح اختيار السرعة (قوة الشفط) المنخفضة - عندما يومض يشير إلى الحاجة إلى غسل مرشح الشحوم.

مفتاح إيقاف تشغيل المحرك (وضع الاستعداد) - تعطيل الإلكترونيات - إعادة ضبط مؤشر غسل/استبدال المرشحات.

إيقاف تشغيل المحرك

اضغط لفترة وجيزة لإيقاف تشغيل المحرك.

إعادة ضبط مؤشر المرشحات

مع تشغيل الشفاط، بعد الانتهاء من صيانة المرشحات، اضغط مع الاستمرار على المفتاح حتى تسمع إشارة صوتية. سيتوقف مؤشر LED الوامض 1 (مرشح الشحوم) أو 2 (مرشح الكربون) عن الوميض.

تعطيل الإلكترونيات

اضغط مع الاستمرار على المفتاح لمدة 3 ثوانٍ، سيتم فصل إلكترونيات التحكم في الشفاط.

هذا ممكن لاستخدامه أثناء عملية تنظيف المنتج.

لإعادة تنشيط الإلكترونيات، كرر العملية.

في حالة حدوث أي خلل في التشغيل، قبل الاتصال بخدمة الدعم، افصل الجهاز عن مصدر التيار الكهربائي عن طريق نزع القابس لمدة 5 ثوانٍ على الأقل، ثم قم بتوصيله مرة أخرى. إذا استمر الخلل، اتصل بخدمة الدعم.

طراز بلوحة تحكم تحتوي على 5 أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. مفتاح تشغيل/إيقاف الأضواء (مؤشر LED L1 مضاء) T2. مفتاح إيقاف التشغيل - مفتاح اختيار سرعة (قوة) الشفط 1 (مؤشر LED L2 مضاء) T3. مفتاح اختيار سرعة (قوة) الشفط 2 (مؤشرا LED L2+L3 مضاءان) T4. مفتاح اختيار سرعة (قوة) الشفط 3 (مؤشرات LED L2+L3+L4 مضاءة) T5. مفتاح اختيار سرعة (قوة) الشفط المكثف (مؤشرات LED L2+L3+L4 مضاءة + مؤشر LED L5 يومض) - المدة 5 ساعات - بعد انتهاء المدة، يضبط الشفاط تلقائيًا سرعة (قوة) الشفط 2.

إيقاف تشغيل الشفاط بالتأخير (مؤشرات LED تومض):

يمكن ضبط إيقاف تشغيل الشفاط بالتأخير (OFF) بالضغط مرة أخرى لمدة تزيد عن ثانيتين على زر سرعة (قوة) الشفط النشطة في إحدى اللحظات.

أوقات التأخير المتاحة للإيقاف هي:

سرعة (قوة) الشفط 1: 20 ثانية

سرعة (قوة) الشفط 2: 15 ثانية

سرعة (قوة) الشفط 3: 10 ثوانٍ

سرعة (قوة) الشفط المكثف: 5 ثوانٍ

مؤشر تشبع المرشحات

الشفاط مزود بوظيفة تنبه المستخدم على فترات منتظمة عندما تكون المرشحات مشبعة، وبالتالي يكون من الضروري إجراء الصيانة.

تحذير تشبع مرشح الشحوم: عندما يكون الشفاط مطفأً (OFF)، تضاء جميع مصابيح LED الخاصة بسرعات (قوى) الشفط بضوء ثابت لمدة 40 ثانية.

تحذير تشبع مرشح الكربون النشط: عندما يكون الشفاط مطفأً (OFF)، تومض جميع مصابيح LED الخاصة بسرعات (قوى) الشفط لمدة 40 ثانية.

تفعيل تحذير تشبع مرشح الكربون النشط: هذا التحذير يكون عادةً غير مفعل. لتفعيله، قم بإطفاء الشفاط (OFF) واضغط في نفس الوقت على الزرين T3 و T5 لأكثر من 3 ثوانٍ، ستبدأ مصابيح LED L3 و L5 في الوميض.

لإلغاء التفعيل، كرر الإجراء، ستضيء مصابيح LED L3 و L5 بضوء ثابت.

إعادة ضبط مؤشر تشبع المرشحات:

عندما يكون الشفاط مضاءً (ON)، اضغط على الزر T2 لأكثر من ثانيتين، ستضيء جميع مصابيح LED لفترة وجيزة.

ملاحظات: إذا لزم الأمر، كرر العملية في حال كان مؤشرا التحذير (مرشح الشحوم ومرشح الكربون النشط) نشطين.

الصيانة

التنظيف

لأغراض التنظيف، استخدم حصريًا قطعة قماش مبللة بمنظف سائل محايد. لا تستخدم أدوات أو أدوات تنظيف! لا تستخدم منتجات تحتوي على مواد كاشطة. لا تستخدم الكحول! لا تستخدم المطهرات أو المنتجات التي تحتوي على الكلور!

مرشح الشحوم - الشكل 10أ-20

يحتفظ بجزيئات الشحوم الناتجة عن الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى هذه الحاجة) بمنظفات غير قوية، يدويًا بفرشاة ذات شعيرات ناعمة أو في غسالة الأطباق على درجات حرارة منخفضة ودورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الشحوم المعدني لكن خصائص الترشيح لا تتغير إطلاقًا.

لفك مرشح الشحوم، اسحب مقبض الفك.

مرشح الكربون النشط (فقط للنسخة المفلترة) - الشكل 19

يحتفظ بالروائح الكريهة الناتجة عن طهي الطعام.

يشبع مرشح الكربون النشط بعد فترة من الاستخدام، اعتمادًا على نوع طهي الطعام وانتظام تنظيف مرشح الشحوم. في أي حال، من الضروري استبدال الخرطوشة على الأقل كل 4 أشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى هذه الحاجة). لا يمكن غسله أو إعادة تدويره.

مرشح الكربون الدائري

ضع واحدًا على كل جانب لتغطية شبكتي حماية دوار المحرك، ثم أدر في اتجاه عقارب الساعة.

للفك، أدر في عكس اتجاه عقارب الساعة.

استبدال المصباح - الشكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وعمرًا أطول حتى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

اتبع أولاً التعليمات الخاصة بترخيص الدخان والأبخرة الناتجة عن الطهي، وهو مخصص حصريًا للاستخدام المنزلي.

قد يختلف الشفاط قليلاً عن النموذج الموضح في هذا الدليل، ومع ذلك فإن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

• من المهم الاحتفاظ بهذا الدليل للاستشارات المستقبلية المحتملة. في حالة البيع أو الانتقال، تأكد من أن الدليل يرافق المنتج.
• اقرأ التعليمات بعناية: ستظهر: لتكون جزءًا مني، مثل الشيء الذي أردت فعله.
• لا تقم بإجراء تغييرات كهربائية أو ميكانيكية على المنتج أو على أنابيب العادم.
• قبل متابعة تركيب الجهاز، تحقق من أن جميع المكونات غير تالفة. خلاف ذلك، اتصل بالمورد الخاص بك ولا تتابع التثبيت.

ملاحظة: الأجزاء المميزة بالرمز "(*)" هي ملحقات اختيارية مقدمة فقط في بعض الموديلات أو ملحقات اختيارية غير مقدمة، ويجب شراؤها

تحذيرات

• قبل القيام بأي عملية تنظيف أو صيانة، يجب فصل الشفاط عن الشبكة الكهربائية عن طريق إزالة القابس أو فصل التيار الكهربائي.
• استخدم دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال من سن 8 سنوات فما فوق والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو نقص الخبرة والمعرفة، إذا تم الإشراف عليهم أو تلقوا التعليمات اللازمة المتعلقة بالاستخدام الآمن للجهاز وفهموا المخاطر التي تنطوي عليها.
• لا ينبغي السماح للأطفال بمعالجة عناصر التحكم أو اللعب بالجهاز.
• لا يجوز للأطفال القيام بالتنظيف أو الصيانة دون إشراف.
• يجب أن يكون المكان الذي سيتم تركيب الجهاز فيه جيد التهوية، عند استخدام الشفاط مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بانتظام، من الداخل والخارج (مرة واحدة على الأقل شهريًا)، مع الالتزام الصارم بالتعليمات الواردة في الدليل وإرشادات الصيانة.
• عدم الالتزام بقواعد تنظيف الجهاز واستبدال وتنظيف المرشحات يشكل خطر نشوب حريق.
• يُمنع منعًا باتًا وضع الأطعمة مباشرة على اللهب تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف يسبب تلفًا للمرشحات وقد يؤدي إلى نشوب حرائق، لذلك يجب تجنبه في جميع الظروف.

يجب طهي الأطعمة المقلية تحت السيطرة، لمنع ارتفاع حرارة الزيت واشتعاله.

تحذير: قد تكون الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة عند استخدامها مع موقد.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي إلا بعد اكتمال التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والأمنية التي يجب اتخاذها لتصريف الدخان، من المهم الالتزام الصارم باللوائح الصادرة عن السلطات المحلية.
• لا يجوز توصيل نظام مجاري الهواء لهذا الجهاز بأنظمة تهوية أخرى موجودة بالفعل وتستخدم لأي غرض آخر، مثل تصريف الدخان من أجهزة الغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط أو تلمسه بدون مصابيح مركبة بشكل صحيح، بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكات بشكل صحيح.
• يجب ألا يُستخدم الشفاط أبدًا كسطح دعم، ما لم يُنص على ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع الجهاز للتثبيت، أو إذا لم تكن مرفقة، فاشترِ النوع الصحيح من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حال وجود شك، استشر مركز خدمة معتمدًا أو فنيًا مؤهلًا.

انتبه!

• قد يؤدي عدم تثبيت البراغي أو أجهزة التثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم هذا الجهاز مع مبرمج أو مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تنشيطه تلقائيًا.

هذا الجهاز مصنف وفقًا للتوجيه الأوروبي 2012/19/EU بشأن النفايات الناتجة عن المعدات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص السليم من هذا المنتج، فإنك تساعد في منع العواقب السلبية المحتملة على البيئة والصحة العامة، والتي قد تنجم عن التعامل غير السليم أو التخلص غير السليم من هذا المنتج.

الرمز الموجود على المنتج أو على المستندات المصاحبة للمنتج يشير إلى أن هذا الجهاز لا يمكن معالجته كنفايات منزلية.

على العكس من ذلك، يجب إيداعه في مركز التجميع المخصص لإعادة تدوير المعدات الكهربائية والإلكترونية.

يجب أن يتم التخلص وفقًا للوائح البيئية المحلية للتخلص من النفايات.

للحصول على معلومات أكثر تفصيلاً حول معالجة هذا المنتج واستعادته وإعادة تدويره، اتصل بالدائرة المحلية لديك، أو خدمة التخلص من النفايات المنزلية، أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير البيئي: شغّل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء. ارفع السرعة فقط في حالة وجود دخان أو بخار كثيف، واستخدم السرعات العالية فقط في الحالات القصوى. استبدل فلاتر الفحم عند الحاجة للحفاظ على كفاءة جيدة في تقليل الروائح. نظف فلاتر الدهون عند الحاجة للحفاظ على كفاءة جيدة. استخدم أقصى قطر لنظام الأنابيب المذكور في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُنع الشفاط ليعمل في نسخة الشفط مع إخراج الهواء إلى الخارج، أو في نسخة الترشيح مع إعادة التدوير الداخلي.

نسخة الإخراج إلى الخارج: يتم إخراج الأبخرة

إلى الخارج عبر أنبوب تصريف مثبت على شفة التوصيل الموجودة أعلى الشفاط.

انتبه!

يجب أن يكون قطر أنبوب التصريف مساوياً لقطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزوداً بفلاتر كربون نشط، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب وفتحات تصريف في الجدار بقطر يعادل مخرج الهواء (شفة الوصل).

استخدام أنابيب أو فتحات تصريف بقطر أصغر قد يؤدي إلى انخفاض أداء الشفط وزيادة كبيرة في الضوضاء.

نحن غير مسؤولين عن ذلك.

! استخدم أنبوب توصيل بمقطع لا يقل عن المحدد. استخدم أنبوب توصيل بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة مئوية). تجنب التغييرات المفاجئة في مقطع الأنبوب (القطر).

نسخة إعادة التدوير

يتم إزالة الدهون والروائح من الهواء الممتص قبل إعادة توجيهه إلى الغرفة.

لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون المنشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأوعية على الموقد وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية و50 سم في حالة مواقد الغاز أو المختلطة.

إذا كانت تعليمات تركيب موقد الغاز تتطلب مسافة أكبر، فيجب مراعاة هذا التوجيه.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة الكهربائية مع الجهد المبين على ملصق الخصائص الموجود داخل الشفاط. إذا كان مزودًا بقابس، قم بتوصيل الشفاط بمقبس، وفقًا للمعايير السارية، ويجب أن يكون في منطقة يسهل الوصول إليها حتى بعد التركيب. إذا لم يكن مزودًا بقابس (اتصال مباشر بالشبكة) أو لم يكن المقبس في منطقة يسهل الوصول إليها حتى بعد التركيب، فقم بتركيب مفتاح ثنائي القطب، وفقًا للمعايير التي تضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بالتيار الكهربائي، تحقق من عمله، وتأكد من أن كابل الشبكة مركب بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ في حالة تلف الكابل، اطلب الاستبدال من خدمة الصيانة الفنية.

التركيب

قبل بدء التركيب:

• تأكد من أن المنتج الذي تم شراؤه له الأبعاد المناسبة لمنطقة التركيب المختارة.
• أزل مرشح/مرشحات الكربون المنشط (*) إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). يجب إعادة تركيبها فقط إذا كنت ترغب في استخدام الشفاط في النسخة المفلترة.
• تحقق من عدم وجود مواد إضافية داخل الشفاط (بسبب النقل) (على سبيل المثال، مظاريف تحتوي على براغي ()، ضمانات ()، إلخ). إذا وجدت، قم بإزالتها واحتفظ بها.

الشفاط مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، من الضروري أن يقوم فني مؤهل بتركيبه. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

الوظيفة

لوحة تحكم بستة أزرار

لاختيار وظائف الشفاط، المس الأزرار.

زر تشغيل/إيقاف الإضاءة

زر اختيار السرعة (قوة الشفط) المكثفة - المدة 5 دقائق: يعمل الشفاط بأقصى قوة وفي نهاية الـ 5 دقائق يعود إلى البرنامج السابق.

زر اختيار السرعة (قوة الشفط) العالية

زر اختيار السرعة (قوة الشفط) المتوسطة – عندما يومض يشير إلى ضرورة غسل أو استبدال فلتر الكربون النشط. هذه الإشارة عادة غير مفعلة، لتفعيل الإشارة، قم بإيقاف تشغيل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ.

بعد ذلك، اضغط في نفس الوقت على الزرين 1 و2 لمدة 3 ثوانٍ، في البداية يومض الزر 1 ثم كلاهما 1 و2 للإشارة إلى التفعيل. كرر العملية لإلغاء تفعيل الإشارة، قبل ذلك يومض الزرين 1 و2 ثم يومض الزر 1 فقط للإشارة إلى إلغاء التفعيل.

زر اختيار السرعة (قوة الشفط) المنخفضة - عندما يومض يشير إلى ضرورة غسل فلتر الدهون.

زر إيقاف المحرك (استعداد) - إيقاف تشغيل الإلكترونيات - إعادة الضبط - إشارة غسل/استبدال الفلاتر.

إيقاف المحرك

اضغط لفترة وجيزة لإيقاف تشغيل المحرك. إعادة ضبط إشارة الفلاتر

عندما يكون الشفاط مضاءً (قبل تنفيذ صيانة الفلاتر، اضغط على الزر حتى تسمع إشارة صوتية. يتوقف مؤشر LED الوامض 1 (فلتر الدهون) أو 2 (فلتر الكربون) عن الوميض.

إيقاف تشغيل الإلكترونيات

اضغط على الزر لمدة 3 ثوانٍ، يتم إيقاف تشغيل إلكترونيات التحكم في الشفاط.

يمكن استخدام هذه الوظيفة أثناء عملية تنظيف المنتج.

لإعادة إدخال الإلكترونيات، يجب تكرار العملية.

إذا كان الشفاط لا يعمل بشكل صحيح، افصل القابس عن التيار الكهربائي الرئيسي لفترة قصيرة (5 ثوانٍ على الأقل). ثم أعد توصيل القابس وجرب مرة أخرى قبل الاتصال بخدمة الصيانة. إذا استمرت المشكلة، اتصل بخدمة الصيانة.

طراز مع لوحة أزرار بخمسة أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف الأضواء (مصباح L1 مضاء) T2. زر إيقاف - زر اختيار سرعة (قوة) الشفط 1 (مصباح L2 مضاء) T3. زر اختيار سرعة (قوة) الشفط 2 (مصباحان L2+L3 مضاءان) T4. زر اختيار سرعة (قوة) الشفط 3 (مصابيح L2+L3+L4 مضاءة) T5. زر اختيار سرعة (قوة) الشفط المكثف (مصابيح L2+L3+L4 مضاءة + مصباح L5 يومض) - لمدة 5 دقائق - وبعدها يعود الشفاط تلقائيًا إلى سرعة (قوة) الشفط 2.

إيقاف تشغيل الشفاط المبرمج (المصباح يومض):

من الممكن برمجة الإيقاف التلقائي للشفاط (OFF) بالضغط مرة أخرى لمدة تزيد عن ثانيتين على زر سرعة (قوة) الشفط النشطة في الوقت الحالي.

أوقات الإيقاف التلقائي المتاحة هي:

سرعة (قوة) الشفط 1: 20 دقيقة

سرعة (قوة) الشفط 2: 15 دقيقة

سرعة (قوة) الشفط 3: 10 دقائق

سرعة (قوة) الشفط المكثف: 5 دقائق

مؤشر تشبع الفلتر

الشفاط مزود بوظيفة تنبه المستخدم على فترات منتظمة عندما تكون الفلاتر مشبعة وتحتاج إلى صيانة.

مؤشر تشبع فلتر الدهون: عندما يكون الشفاط مطفأً (OFF)، تضاء جميع مصابيح سرعات (قوى) الشفط بشكل ثابت لمدة 40 ثانية.

مؤشر تشبع فلتر الفحم النشط: مع إيقاف تشغيل الشفاط (OFF)، تومض جميع مصابيح LED الخاصة بسرعات (قوة) الشفط لمدة 40 ثانية.

تفعيل مؤشر تشبع فلتر الفحم النشط: هذه الوظيفة معطلة عادةً، لتفعيلها قم بإيقاف تشغيل الشفاط (OFF) واضغط في نفس الوقت على المفتاحين T3 وT5 لأكثر من 3 ثوانٍ، ستبدأ مصابيح LED الخاصة بـ T3 وT5 في الوميض.

لإلغاء التفعيل، كرر العملية. ستضيء مصابيح LED الخاصة بـ T3 وT5 بضوء ثابت.

إعادة ضبط مؤشر تشبع الفلاتر:

مع تشغيل الشفاط (ON)، اضغط على المفتاح T2 لأكثر من ثانيتين، ستضيء جميع مصابيح LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر العملية في حالة تنشيط المؤشرين (فلتر الشحوم وفلتر الفحم النشط).

الصيانة

التنظيف

للتنظيف، استخدم قطعة قماش مبللة بمنظفات سائلة محايدة. تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

فلتر الشحوم

الشكل 10أ-20

يلتقط جزيئات الشحوم الناتجة عن الطهي. يجب تنظيف فلتر الشحوم مرة واحدة شهريًا (أو عندما يشير نظام مؤشر تشبع الفلاتر - إذا كان متوفرًا في الطراز الذي تم شراؤه - إلى هذه الحاجة)، باستخدام منظفات غير عدوانية. يمكن غسل الفلتر يدويًا أو في غسالة الأطباق بدرجات حرارة منخفضة ودورة قصيرة.

قد يفقد فلتر الشحوم لونه مع الغسيل في غسالة الأطباق، لكن خصائص الترشيح الخاصة به لا تتغير.

لفك فلتر الشحوم، اسحب مقبض التحرير المزود بنابض.

فلتر الكربون النشط (فقط للنسخة المفلترة) الشكل 19

احتفظ بالروائح الكريهة الناتجة أثناء تحضير الطعام.

أ) يحدث تشبع مرشح الكربون النشط بعد استخدام أطول أو أقصر حسب نوع المطبخ وانتظام تنظيف الشحوم. في جميع الأحوال، من الضروري استبدال الخرطوشة كل 4 أشهر على الأكثر (أو عندما يشير مؤشر تشبع المرشحات - إذا كان الطراز مزودًا به - إلى هذه الحاجة). لا يمكن غسله أو تجديده.

مرشح كربون دائري

ضع واحدًا على كل جانب لتغطية شبكتي حماية دافعة المحرك، قبل ذلك أدر المقبض في اتجاه عقارب الساعة.

للفك، أدر في الاتجاه المعاكس لعقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة أفضل وعمرًا أطول يصل إلى 10 مرات من المصابيح التقليدية وتوفر 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

• قبل تنفيذ أي إجراء تنظيف أو صيانة، افصل الجهاز عن التيار الكهربائي بإخراج القابس من المقبس أو إيقاف الإمداد الكهربائي.
• لجميع أعمال التركيب والصيانة، استخدم قفازات العمل. يمكن استخدام هذا الجهاز من قبل الأطفال من سن 8 سنوات فما فوق والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو نقص الخبرة والمعرفة، إذا تم تزويدهم

بالإشراف أو تلقوا تعليمات حول استخدام الجهاز بطريقة آمنة وفهموا المخاطر التي تنطوي عليها.

لا تترك الأطفال الصغار يلعبون بالجهاز. - يجب ألا يقوم الأطفال بالتنظيف والصيانة دون إشراف. - عندما يكون شفاط الهواء قيد التشغيل في نفس المكان الذي توجد فيه أجهزة تعمل بالغاز أو الوقود، يجب ضمان تهوية كافية دائمًا. يجب تنظيف الشفاط بانتظام، داخليًا وخارجيًا (مرة واحدة على الأقل شهريًا)، مع اتباع تعليمات الصيانة الواردة في هذا الدليل. عدم اتباع قواعد تنظيف الشفاط واستبدال وتنظيف المرشحات قد يؤدي إلى مخاطر الحريق. - يُحظر تمامًا الطهي باللهب المكشوف (الفلامبيه) تحت الشفاط. - استبدل المصباح فقط بمصباح من نفس النوع (انظر فصل الصيانة/استبدال المصابيح في هذا الدليل). استخدام اللهب المكشوف يدمر المرشحات وقد يسبب حريقًا، لذلك يجب تجنبه.

يجب أن يتم القلي تحت الإشراف لتجنب اشتعال الزيت بسبب ارتفاع درجة الحرارة.

تحذير: عندما يكون الجهاز قيد التشغيل، قد تكون أسطح الشفاط ساخنة.

لا تقم بتوصيل الجهاز بالشبكة الكهربائية إذا لم يكتمل التركيب. - يجب مراعاة جميع اللوائح المتعلقة بتصريف الهواء وتدابير السلامة لتفريغ الدخان. يجب ألا يتم توجيه الهواء المخرج إلى مدخنة تستخدم لتفريغ الدخان من أجهزة تعمل بالغاز أو أنواع أخرى من الوقود. لا تستخدم الشفاط بدون تركيب المرشحات، فقد يشكل ذلك خطرًا كهربائيًا. لا تستخدم الشفاط إذا كان تالفًا أو معطوبًا! لا تستخدم الشفاط إذا كان يعمل بشكل غير صحيح أو إذا كان يتسرب. استخدم فقط الملحقات المرفقة مع الجهاز أو، إذا لم تكن متوفرة، استشر البائع. استخدم الحجم الصحيح للمرشحات، كما هو محدد في تعليمات التركيب. - في حالة الشك، استشر وكيلًا أو مركز خدمة معتمدًا.

انتبه!

إذا لم يتم تركيب المرشحات والتثبيت وفقًا للتعليمات، فقد تنشأ مخاطر كهربائية. لا تستخدم الجهاز مع مؤقت أو جهاز تحكم عن بعد أو أي جهاز آخر يعمل تلقائيًا.

هذا المنتج مُعلَّم وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

عند التخلص من هذا المنتج بشكل صحيح، ستساعد في منع الآثار السلبية المحتملة على البيئة وصحة الإنسان، والتي قد تنتج عن التعامل غير السليم مع هذا المنتج كنفايات.

الرمز الموجود على المنتج، أو على المستندات المرفقة به، يشير إلى أن هذا الجهاز لا يمكن التخلص منه كنفايات منزلية. بدلاً من ذلك، يجب

تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير الأجهزة الكهربائية والإلكترونية. يجب أن يتم التخلص منه وفقًا للوائح المحلية الخاصة بإدارة النفايات.

لمزيد من المعلومات التفصيلية حول معالجة هذا المنتج واستعادته وإعادة تدويره، يرجى الاتصال بمكتب الحكومة المحلية، أو خدمة التخلص من النفايات المنزلية، أو المتجر الذي اشتريت منه هذا المنتج.

تم تصميم هذا الجهاز وتصنيعه وفقًا للمعايير التالية:

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. نصائح لتقليل التأثير البيئي: شغّل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء. ارفع السرعة فقط في حالات التركيز العالي للبخار والروائح، واخفض السرعة في الظروف القاسية. استبدل فلتر الكربون النشط عندما يكون ذلك ضروريًا للحفاظ على كفاءة إزالة الروائح. نظف فلتر الشحوم عندما يكون ذلك ضروريًا للحفاظ على كفاءة الفلتر. حافظ على أقصى قطر لنظام مجاري الهواء كما هو موضح في هذا الدليل لتحسين الأداء وتقليل الضوضاء.

الاستخدام

تم تصنيع الشفاط بحيث يمكن استخدامه كنوعين من الشفاطات: شفاط مع إخراج الهواء للخارج (شفط) أو شفاط مع فلتر إعادة التدوير الداخلي.

نسخة الإخراج

في هذه الحالة، يتم تفريغ الأبخرة إلى الخارج عبر قناة تهوية خاصة متصلة بحلقة التوصيل الموجودة في الجزء العلوي من الشفاط.

تحذير!

قناة التهوية غير متضمنة ويجب شراؤها.

يجب أن يكون قطر قناة التهوية مساويًا لقطر حلقة التوصيل.

تحذير!

Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Συνδέστε τον απορροφητήρα με τους σωλήνες εκκένωσης και βάλτε τον στον τοίχο με διάμετρο αντίστοιχη της εξόδου αέρα.

Η χρήση σωλήνων μικρότερης διαμέτρου έχει ως αποτέλεσμα τη μείωση της απορροφητικής ικανότητας και την αύξηση του θορύβου.

Δεν αναλαμβάνουμε καμία ευθύνη για το συγκρότημα.

Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερο. Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν λιγότερες γωνίες (γωνίες 90°). ! Αποφύγετε δραστικές αλλαγές της διατομής.

Εκτός η πινακίδα

Το φίλτρο παρακρατεί τα λίπη και τις οσμές από τον εξαγόμενο αέρα πριν διοχετευθεί στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκατασταθεί σύστημα προώθησης αέρα, βασισμένο στον ενεργό άνθρακα.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστιών και του κατώτερου μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη από 45 εκ. στην περίπτωση ηλεκτρικών κουζινών και του 50 εκ στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για τη βάση είναι με αέριο καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την ακολουθήσετε.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η πίσσα, συνδέστε τον απορροφητήρα με παροχή ρεύματος του, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε προσβάσιμη ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η πίσσα (προβλεπόμενη μόνο ανεξάρτητη με το ρεύμα) ή η πίσσα δεν είναι προσβάσιμη, ακόμη και μετά την εγκατάσταση, εγκαταστήστε έναν διακόπτη ώστε να τηρεί τους κανόνες ασφαλείας του εξαερισμού που εξασφαλίζουν την αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (Κατηγορίας ΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για τη σωστή λειτουργία, ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

يجب أن يتم تركيب هذا الجهاز بواسطة كهربائي مؤهل. في حال وجود أي شك حول سلامة الجهاز، اتصل بخدمة الدعم الفني.

التركيب

قبل أن تبدأ التركيب:

تحقق من أن الجهاز الذي اشتريته بالحجم المناسب للمكان الذي سيتم تركيبه فيه. لإزالته، راجع الفقرات ذات الصلة. أزل القابس أو قاطع التيار الكهربائي، إذا كانا موجودين (راجع الفقرة ذات الصلة). هذا الإجراء ضروري فقط إذا كنت ستستخدم الجهاز مع قابس كهربائي. تحقق (لنقل الجهاز) من عدم وجود أي مواد إضافية داخل الجهاز (مثل أكياس مع براغي، ضمانات، إلخ)، ثم أزل كل شيء واحتفظ به.

يحتوي الجهاز على قاعدة تثبيت لإزالة اهتزاز الجهاز في معظم أنواع الجدران/الأرضيات. ومع ذلك، من الضروري استشارة فني مؤهل لضمان التوافق مع نوع الجدار/الأرضية. يجب أن يكون الجدار/الأرضية قويًا بما يكفي لتحمل وزن الجهاز. لا تثبت الجهاز على مواد لاصقة أو سائلة. يجب أن يتم التثبيت فقط وفقًا للتعليمات.

التشغيل

لوحة التحكم تحتوي على 6 أزرار

لاختيار وظيفة، يكفي الضغط على الأزرار.

زر التشغيل/الإيقاف

زر اختيار السرعة (قوة الشفط) منخفضة - مدة 5 دقائق: تم ضبط الجهاز على هذه القوة وبعد 5 دقائق سيعود إلى الأمر السابق.

زر اختيار السرعة (قوة الشفط) عالية

زر اختيار السرعة (قوة الشفط) متوسطة - عند الضوء يشير إلى الحاجة لتفريغ الحاوية أو تنظيف الفلتر. هذا المؤشر عادة ما يكون غير نشط. لتفعيل المؤشر الضوئي، افصل التيار الكهربائي بالضغط

لمدة 3 ثوانٍ على الزر 0.

ثم اضغط معًا الزرين 1 و2 لمدة 3 ثوانٍ. في البداية سيومض الزر 1 فقط ثم سيومضان معًا الزرين 1 و2 مما يشير إلى التفعيل. كرر العملية لتعطيل المؤشر الضوئي. في البداية سيومضان معًا الزرين 1 و2 ثم سيومض الزر 1 فقط مما يشير إلى التعطيل.

1

زر التشغيل/الإيقاف (وظيفة إعادة الضبط) - عند الحاجة، يجب الضغط على الزر لمدة 3 ثوانٍ.

زر الإيقاف (وضع الاستعداد) - قطع التيار الكهربائي - إعادة ضبط مؤشر التنظيف/استبدال الفلاتر. إيقاف التشغيل

اضغط الزر لتشغيل الجهاز. إعادة ضبط مؤشر الفلاتر

مع تشغيل جهاز التنقية، وبعد أن تقوم بتنظيف الفلاتر، اضغط الزر حتى تسمع صوتًا مميزًا. سيومض مؤشر LED 1 (فلتر الغبار) أو مؤشر LED 2 (فلتر الكربون) ثم يتوقف.

قطع التيار الكهربائي: بالضغط على الزر لمدة 3 ثوانٍ، يتم قطع التيار الكهربائي عن جهاز التنقية.

قد تكون هذه الوظيفة مفيدة أثناء تنظيف المنتج. لإعادة تشغيله، ما عليك سوى تكرار العملية.

في حالة حدوث خلل في التشغيل، قبل الاتصال بالدعم الفني، افصل الجهاز عن التيار الكهربائي لمدة 5 ثوانٍ على الأقل، ثم قم بتوصيله مرة أخرى. إذا استمر الخلل، اتصل بالدعم الفني.

الطراز 5 فلاتر-إعادة الضبط

L1

L2

L3

L4

L5

00

000

T1

T2

T3

T4

T5

T1. مفتاح التشغيل/الإيقاف (المصباح المؤشر (LED) L1 مضاء) T2. مفتاح الإيقاف - مفتاح اختيار سرعة (قوة) الشفط 1 (المصباح المؤشر (LED) L2 مضاء)

(المصابيح المؤشرة (LED) L2+L3 مضاءة)

T4. مفتاح اختيار سرعة (قوة) الشفط 3 (المصابيح المؤشرة (LED) L2+L3+L4 مضاءة)

T5. مؤشرات السرعة (IOxus) ومؤشرات الإيقاف (LED) L2+L3+L4

مضاءة + المصباح المؤشر (LED) L5 يومض - لمدة 5 ثوانٍ - ثم يعود الشفاط تلقائيًا إلى سرعة (قوة) الشفط 2.

الإيقاف المؤجل للشفاط (المصابيح المؤشرة (LED) تومض)

يمكن ضبط الإيقاف المؤجل للشفاط (OFF) بالضغط لأكثر من ثانيتين على مفتاح السرعة (قوة) الشفط النشط حاليًا.

أوقات الإيقاف المؤجل المتاحة هي:

سرعة (قوة) الشفط 1: 20 دقيقة

سرعة (قوة) الشفط 2: 15 دقيقة

مؤقت (أوكس) إيقاف التشغيل: 3:10

مؤقت (أوكس) إيقاف التشغيل: 5 دقائق

مؤشر انسداد المرشحات

المرشح مزود بمؤشر أو إشارة، على فترات زمنية منتظمة، تُعلم المستخدم عندما تكون المرشحات مسدودة ويكون من الضروري إجراء الصيانة.

مؤشر انسداد المرشحات للدهون: مع إيقاف تشغيل المرشح (OFF)، تومض جميع المؤشرات الضوئية (LED) الخاصة بسرعات (أوكس) الشفط لمدة 40 ثانية.

مؤشر انسداد مرشح الكربون النشط: مع إيقاف تشغيل المرشح (OFF)، تومض جميع المؤشرات الضوئية (LED) الخاصة بسرعات (قوة) الشفط لمدة 40 ثانية.

تفعيل مؤشر انسداد مرشح الكربون النشط: هذه الوظيفة معطلة افتراضيًا، لتفعيلها، مع إيقاف تشغيل المرشح (OFF) واضغط معًا الزرين T3 و T5 لمدة أطول من 3 ثوانٍ، ستبدأ المؤشرات الضوئية (LED) L3 و L5 في الوميض.

إلغاء التفعيل: كرر الإجراء. سوف تومض المؤشرات الضوئية (LED) بشكل ثابت.

إعادة ضبط مؤشر انسداد المرشحات:

مع تشغيل المرشح (ON) اضغط الزر T2 لمدة أطول من 2 ثانية، سوف تومض جميع المؤشرات الضوئية (LED) لفترة زمنية قصيرة.

ملاحظة: إذا كان من الضروري تكرار الإنذار وكلا المؤشرين (مرشح الدهون ومرشح الكربون النشط) يتم تفعيلهما.

الصيانة

التنظيف

للتنظيف استخدم حصريًا قطعة قماش مبللة بمنظفات محايدة. لا تستخدم أدوات أو وسائل تنظيف!

تجنب استخدام المنظفات الكاشطة. لا تستخدم الكحول!

شكل 10أ-20

اتبع التعليمات الواردة في هذا الدليل.

يجب تنظيف الفلتر مرة واحدة على الأقل (أو عندما يشير نظام مؤشر انسداد الفلتر - إذا كان مزودًا به في الطراز الذي لديك - إلى ذلك)، باستخدام منظفات آمنة للطعام، إما يدويًا أو في غسالة الأطباق التي يجب وضعها في حجرة الأواني في كل دورة. مع الغسيل في غسالة الأطباق، قد يتغير لون الفلتر قليلاً، لكن هذا لا يؤثر على خصائص الترشيح.

لإزالة الفلتر لتنظيفه، اسحبه للأسفل.

فلتر الكربون (لطراز فلتر الكربون فقط)

شكل 19

إزالة الأوساخ التي تتراكم من الطهي.

يتم تنشيط قلب الفلتر تلقائيًا، وفقًا لوقت الاستخدام ونوع الطهي وتكرار تنظيف الفلتر. في كل حالة، يجب استبدال الفلتر على الأقل كل أربعة أشهر (عندما يشير نظام مؤشر انسداد الفلتر - إذا كان مزودًا به في الطراز الذي لديك - إلى ذلك).

لا يمكن غسله أو إعادة استخدامه

فلتر الكربون الدائري.

أدر الفلتر في اتجاه عقارب الساعة حتى يستقر في مكانه، ثم أدره في اتجاه عقارب الساعة.

لإزالة الفلتر، أدره في اتجاه عكس عقارب الساعة.

استبدال المصابيح

شكل 22

تستخدم هذه الأجهزة تقنية LED.

تضمن تقنية LED إضاءة مثالية، وعمرًا يصل إلى 10 أضعاف عمر المصابيح التقليدية، مع توفير يصل إلى 90% من الطاقة الكهربائية.

لاستبدال المصابيح، يرجى الاتصال بمركز الصيانة المعتمد.

اتبع التعليمات الواردة في هذا الدليل بدقة. تتنصل الشركة المصنعة من أي مسؤولية عن الأعطال أو الأضرار أو الحرائق التي قد تحدث للجهاز بسبب عدم الالتزام بالتعليمات الواردة في هذا الدليل. تم تصنيع الشفاط لشفط أبخرة الطهي والروائح الناتجة عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الرسوم التوضيحية في هذا الدليل، ولكن جميع تعليمات الاستخدام والصيانة والتركيب تظل كما هي.

• من المهم الاحتفاظ بهذا الدليل ليكون متاحًا في أي وقت للاستشارات المستقبلية. في حالة البيع أو التنازل أو النقل، يجب أن يُرفق الدليل دائمًا بالمنتج.
• اقرأ التعليمات بعناية: فهي توفر معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بأي تعديلات كهربائية أو ميكانيكية على المنتج أو على قنوات التهوية.
• قبل تركيب الجهاز، تأكد من عدم تلف أي من المكونات. في هذه الحالة، اتصل بالبائع قبل البدء في التركيب.

ملاحظة: المكونات التي تحمل رمز ^* هي ملحقات خاصة تُورد فقط مع بعض الطرازات أو ملحقات إضافية يجب شراؤها بشكل منفصل.

تحذيرات

افصل الشفاط دائمًا عن التيار الكهربائي قبل البدء في أي أعمال صيانة أو تنظيف، وذلك بفصل القابس أو إيقاف تشغيل المفتاح الرئيسي للمنزل. - استخدم دائمًا قفازات واقية أثناء التركيب وأعمال الصيانة. - يمكن استخدام الجهاز من قبل الأطفال من سن 8 سنوات فما فوق أو الأشخاص ذوي القدرات الحركية أو العقلية المحدودة، أو الأشخاص الذين يفتقرون إلى الخبرة والمعرفة بالجهاز، بشرط أن يتم الإشراف عليهم أو توجيههم من قبل شخص مسؤول عن سلامتهم. يجب عدم ترك الأطفال دون إشراف لمنعهم من اللعب بالجهاز. - يجب عدم إجراء أعمال التنظيف والصيانة من قبل الأطفال دون إشراف. - يجب أن تكون الغرفة جيدة التهوية

عند استخدام الشفاط مع أجهزة أخرى تعمل بالغاز أو أنواع أخرى من الوقود.

يجب تنظيف غطاء الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا)، مع اتباع تعليمات الصيانة الواردة في الدليل. - عدم الالتزام بقواعد تنظيف الغطاء واستبدال الفلاتر وتنظيفها قد يؤدي إلى خطر نشوب حريق. - يُمنع منعًا باتًا الطهي باللهب المكشوف تحت الشفاط. - استخدم فقط نوع المصابيح المحدد في هذا الدليل في فصل الصيانة/استبدال المصباح عند الحاجة إلى استبدال المصباح.

الأضرار الناتجة عن فتح الأغطية تؤدي إلى تلف الفلاتر وقد تسبب حرائق، لذا يجب تجنب ذلك في جميع الحالات.

يجب أن يتم القلي العميق تحت الإشراف لتجنب اشتعال الزيت المحموم.

تحذير: عندما يكون الموقد قيد التشغيل، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التثبيت. فيما يتعلق باللوائح الفنية وإجراءات السلامة التي يجب اتخاذها لتصريف هواء العادم، يجب الالتزام باللوائح الصادرة عن السلطات المحلية بدقة.
• يجب عدم توصيل مخرج العادم بمدخنة تستخدم لتصريف الأبخرة الناتجة عن الأجهزة التي تعمل بالغاز أو أنواع أخرى من الوقود.
• لا تستخدم الشفاط أو تتركه بدون مصابيح مثبتة بشكل صحيح لتجنب خطر الصدمات الكهربائية. يجب ألا يُستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم الشفاط أبدًا كسطح للاستناد إلا إذا تم النص على ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة أو احصل على براغي من النوع الصحيح.
• استخدم براغي بالطول الصحيح وفقًا للتعليمات الواردة في

دليل التثبيت. في حالة الشك، اتصل بمركز الخدمة أو الموظفين المؤهلين.

تحذير!

• في حالة عدم تركيب البراغي وأجهزة التثبيت وفقًا لهذه التعليمات، قد تنشأ مخاطر كهربائية.
• لا تستخدم مع جهاز تحكم منفصل، أو مؤقت، أو جهاز تحكم عن بعد، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

هذا المنتج مُعلَّم وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص الصحيح من هذا المنتج، فإنك تساهم في منع العواقب السلبية المحتملة على بيئتنا وصحتنا، والتي قد تنتج عن التعامل غير السليم مع المنتج.

الرمز الموجود على المنتج أو في المستندات المرفقة يشير إلى أن هذا المنتج لا يجوز التعامل معه كنفايات منزلية عادية. يجب بدلاً من ذلك تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. يجب التخلص من المنتج وفقًا للوائح البيئية المحلية لإدارة النفايات.

لمزيد من المعلومات حول التعامل مع هذا المنتج وإعادة تدويره وإعادة استخدامه، يرجى الاتصال بالسلطات المحلية أو خدمة جمع النفايات في منطقتك أو المتجر الذي تم شراء المنتج منه.

الجهاز مصمم ومختبر ومصنع وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير البيئي: شغّل المروحة على السرعة الدنيا عند بدء الطهي واتركها تعمل لبضع دقائق بعد الانتهاء. قم بزيادة السرعة فقط إذا كان هناك الكثير من الدخان والبخار، واستخدم السرعة العالية فقط في الحالات القصوى. استبدل مرشحات الكربون عند الحاجة للحفاظ على فعالية إزالة الروائح. نظف مرشحات الدهون عند الحاجة للحفاظ على كفاءتها. استخدم أقصى قطر لنظام التهوية كما هو موضح في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُممت المروحة لتُستخدم كنسخة شفط مع إخراج خارجي أو كنسخة ترشيح مع إعادة تدوير داخلي.

نسخة الإخراج (شفط الهواء للخارج)

يتم توجيه بخار الطهي خارج الغرفة بمساعدة أنبوب تصريف

مثبت على شفة التوصيل.

▲ تحذير!

أنبوب التصريف غير مرفق ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب التصريف بنفس قطر شفة التوصيل.

▲ تحذير!

في حال كانت المروحة مزودة بمرشحات كربون، يجب إزالتها.

يجب أن تكون الأنابيب وفتحات المخرج في الجدار التي سيوصل بها الشفاط بنفس قطر مخرج الهواء (الوصلة).

في حال استخدام أنابيب وفتحات مخرج في الجدار بقطر أصغر، فإن ذلك يؤدي إلى انخفاض أداء الطرد وزيادة كبيرة في مستوى الضوضاء.

لذلك، نعتذر عن تحمل أي مسؤولية تجاه هذا النوع من المشاكل.

! استخدم أنبوبًا قصيرًا قدر الإمكان. ! يجب أن يكون الأنبوب مستقيمًا قدر الإمكان (أقصى زاوية انحناء مسموحة في الأكواع هي 90 درجة). ! تجنب الاختلافات الكبيرة في مساحة مقطع الأنبوب.

النسخة المزودة بفلتر

يتم إزالة الشحوم والروائح من الهواء المستخرج قبل إعادته إلى المكان. عند استخدام الشفاط بهذه النسخة، من الضروري تركيب نظام فلاتر كربون نشط إضافي.

التركيب

الحد الأدنى للمسافة المسموح بها بين سطح دعم أواني الطهي على الموقد والحافة السفلية للشفاط هو 45 سم إذا كان موقدًا كهربائيًا و50 سم إذا كان موقد غاز أو موقد غاز مدمج.

إذا كانت تعليمات الموقد تحدد مسافة أكبر، فيجب احترامها.

! التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على اللوحة الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فيجب توصيله بمأخذ يسهل الوصول إليه حتى بعد التركيب، ويتوافق مع اللوائح السارية. إذا لم يكن الشفاط مزودًا بقابس (توصيل مباشر بالشبكة)، أو إذا كان المأخذ في مكان يصعب الوصول إليه، فيجب تركيب قاطع دائرة معتمد متعدد الأقطاب يضمن فصلًا كاملًا عن الشبكة في ظل فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

تحذير!

قبل توصيل دائرة الشفاط بالتيار الكهربائي، تأكد من أنه يعمل بشكل صحيح ومثبت بشكل صحيح.

الشفاط مزود بكابل كهربائي خاص، لذا اتصل بمركز الخدمة الفنية لدينا إذا تعرض الكابل للتلف.

التجميع

قبل بدء التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه مناسبة لموقع التركيب.
• أخرج مرشح/مرشحات الكربون النشط إذا كانت مرفقة (انظر الفقرة ذات الصلة). لا يُعاد تركيبها إلا إذا كان سيتم استخدام الشفاط كنسخة مرشحة.
• تحقق من عدم وجود أي مواد مرفقة (مثل أكياس البراغي، وثائق الضمان، إلخ) داخل الشفاط (لأسباب تتعلق بالنقل)، وإذا وجدت فأزلها واحتفظ بها.

الشفاط مزود بمسامير تثبيت تناسب معظم أنواع الجدران/الأسقف. من الضروري في جميع الأحوال استشارة فني مؤهل للتأكد من أن المواد مناسبة لنوع الجدار/السقف الحالي. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

الوظيفة

لوحة تحكم بستة أزرار

يكفي لمس أوامر الشفاط لتفعيل الوظائف.

زر تشغيل/إيقاف الإضاءة

زر اختيار السرعة (قوة الشفط) المكثفة - مدة التشغيل 5 دقائق: يضبط الشفاط على هذه القوة وبعد 5 دقائق يعود إلى الإعداد السابق.

زر اختيار السرعة (قوة الشفط) العالية

زر اختيار السرعة (قوة الشفط) المتوسطة - عندما يومض هذا الزر، فهذا يشير إلى أن مرشح الكربون يحتاج إلى تنظيف أو استبدال. عادة ما يكون التنبيه لتشبع مرشح الكربون النشط معطلاً. قم بتفعيل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ لتفعيل الإشارة. ثم اضغط على الزرين 1 و2 معًا لمدة 3 ثوانٍ، في البداية يومض الزر 1 فقط، ثم يومض الزران 1 و2 معًا مما يشير إلى أن التفعيل قد تم. كرر الإجراء لتعطيل الإشارة، في البداية يومض الزران 1 و2 ثم يومض الزر 1 فقط مما يشير إلى أن الإشارة قد عُطّلت.

زر اختيار السرعة (قوة الشفط) المنخفضة - عندما يومض هذا الزر، فهذا يشير إلى أن مرشح الدهون يحتاج إلى تنظيف.

زر إيقاف المحرك (استعداد) - إيقاف تشغيل إلكتروني - إعادة ضبط مؤشر تنظيف/استبدال المرشح. إيقاف المحرك

اضغط لفترة قصيرة على الزر لإيقاف تشغيل المحرك.

إعادة ضبط إشارة الفلتر

اضغط مع تشغيل المروحة وبعد إجراء الصيانة على الفلاتر، اضغط على الزر حتى يتم تنشيط إشارة صوتية. يتوقف مؤشر LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون) عن الوميض.

إيقاف التشغيل الإلكتروني

اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ، سيتم إيقاف تشغيل وظيفة التحكم الإلكترونية للمروحة.

هذه الوظيفة مفيدة عند تنظيف المنتج.

لتفعيل الوظيفة الإلكترونية، كرر العملية مرة أخرى.

في حالة حدوث أي أعطال، يجب فصل التوصيل الكهربائي

لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس، قبل الاتصال بخدمة الصيانة. إذا استمر العطل، اتصل بمكتب الخدمة.

طراز بلوحة أزرار ضغطية بـ 5 أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر التشغيل/الإيقاف للإضاءة (مؤشر LED L1 مضاء) T2. زر الإيقاف - زر اختيار سرعة الشفط (القدرة) 1 (مؤشر LED L2 مضاء) T3. زر اختيار سرعة الشفط (القدرة) 2 (مؤشرا LED L2+L3 مضاءان) T4. زر اختيار سرعة الشفط (القدرة) 3 (مؤشرات LED L2+L3+L4 مضاءة) T5. زر اختيار سرعة الشفط (القدرة) المكثفة (مؤشرات LED L2+L3+L4 مضاءة + مؤشر LED L5 يومض) - مدة التشغيل 5 دقائق - بعدها تتحول المروحة تلقائيًا إلى سرعة الشفط (القدرة) 2.

إيقاف تشغيل المروحة مؤقتًا (مؤشرات LED تومض): بالضغط على زر سرعة الشفط (القدرة) العاملة حاليًا مرة أخرى لمدة تزيد عن ثانيتين، يتم تفعيل ضبط وقت إيقاف تشغيل المروحة (OFF).

أوقات الإيقاف التالية متاحة: سرعة الشفط (القدرة) 1: 20 دقيقة، سرعة الشفط (القدرة) 2: 15 دقيقة، سرعة الشفط (القدرة) 3: 10 دقائق، سرعة الشفط (القدرة) المكثفة: 5 دقائق.

إشارة امتلاء الفلاتر

المروحة مزودة بوظيفة تشير بشكل دوري إلى أن الفلاتر مسدودة وتتطلب الصيانة.

إشارة امتلاء فلتر الشحوم: عندما تكون المروحة متوقفة عن العمل (OFF)، تضاء جميع مؤشرات LED لسرعات الشفط (القدرات) لمدة 40 ثانية.

إشارة تشبع مرشح الكربون النشط: عندما تكون الشفاط في وضع إيقاف التشغيل (OFF)، تومض جميع مصابيح LED الخاصة بسرعات الشفط (القدرات) لمدة 40 ثانية.

تفعيل إشارة تشبع مرشح الكربون النشط: عادةً ما تكون وظيفة الإشارة إلى أن مرشح الكربون النشط يحتاج إلى الاستبدال معطلة (OFF). لتفعيل الوظيفة، اتبع الخطوات التالية: أوقف تشغيل الشفاط (OFF) واضغط مع الاستمرار على المفتاحين T3 و T5 في نفس الوقت لأكثر من 3 ثوانٍ، سيبدأ مصباحا LED L3 و L5 في الوميض.

كرر الإجراء لإلغاء تنشيط الوظيفة، سيبدأ مصباحا LED L3 و L5 في الإضاءة بشكل ثابت.

إعادة ضبط إشارة تشبع المرشح:

اضغط مع الاستمرار على المفتاح T2 لأكثر من ثانيتين عندما يكون الشفاط في وضع التشغيل (ON)، ستضيء جميع مصابيح LED لفترة قصيرة.

ملاحظة: إذا لزم الأمر، يجب تكرار الإجراء في حالة تنشيط الإشارتين (مرشح الدهون ومرشح الكربون النشط).

الصيانة

التنظيف

استخدم فقط قطعة قماش مبللة بمنظفات محايدة عند التنظيف. لا تستخدم أي أدوات أو أجهزة للتنظيف!

تجنب المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

مرشح الدهون

الشكل 10 أ - 20

يمتص هذا جزيئات الدهون التي تتشكل أثناء الطهي.

يجب تنظيف المرشح مرة واحدة في الشهر (أو عندما يشير مؤشر تشبع المرشح - إذا كان موجودًا في طرازك - إلى أن ذلك ضروري)، باستخدام منظف معتدل، يدويًا أو في غسالة الأطباق، بدرجة حرارة منخفضة وبرنامج قصير.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الدهون المعدني دون أن يؤثر ذلك بأي شكل من الأشكال على قدرة المرشح على الامتصاص.

عند تركيب الفلتر، اسحب المقبض الذي يُحرَّر بواسطة زنبرك.

الفلتر الكربوني (ينطبق فقط على نسخة الفلتر)

شكل 19

يمتص الفلتر الكربوني الروائح الكريهة التي تنشأ أثناء الطهي.

يفقد الفلتر الكربوني فعاليته بعد فترة زمنية أطول أو أقصر اعتمادًا على مدى استخدام الشفاط، ونوع الطهي، ومدى انتظام تنظيف فلاتر الدهون. من الضروري في جميع الأحوال استبدال خرطوشة الفلتر الكربوني على الأقل كل 4 أشهر (أو عندما يشير مؤشر تشبع الفلتر - إذا كان موجودًا في طرازك - إلى أن ذلك ضروري). لا يمكن تنظيف الفلتر أو إعادة استخدامه.

فلتر كربوني دائري

ضع فلترًا على كل جانب لتغطية شبكتي الحماية لعجلة مروحة المحرك، ثم اربطهما في اتجاه عقارب الساعة.

عند إعادة التركيب، أدر الفلتر عكس اتجاه عقارب الساعة.

استبدال المصابيح

شكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية الصمامات الثنائية الباعثة للضوء (LED).

تضمن مصابيح LED إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات مقارنة بالمصابيح التقليدية، وتتيح توفيرًا في الطاقة بنسبة 90%.

اتصل بوكيل قطع الغيار المعتمد عند استبدال المصابيح.

اتبع تعليمات التشغيل بعناية. الشركة المصنعة غير مسؤولة عن الأضرار أو الحرائق الناتجة عن عدم اتباع التعليمات. الشفاط يمتص الدخان والبخار وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الموديل الموضح في صور الدليل. ومع ذلك، تظل تعليمات التشغيل والتركيب والصيانة كما هي.

• احتفظ بدليل التشغيل هذا للرجوع إليه في المستقبل. إذا تم بيع الجهاز أو نقله إلى مالك جديد، أو إذا انتقل مستخدم الجهاز، فيجب التأكد من أن دليل التشغيل متاح للمستخدم الجديد.
• اقرأ دليل التشغيل بعناية: فهو يحتوي على معلومات مهمة حول تركيب الجهاز واستخدامه وسلامته.
• لا تقم بإجراء أي تعديلات على التوصيلات الكهربائية للجهاز أو الأجزاء الميكانيكية أو أنابيب العادم. قبل تركيب الجهاز، تأكد من أن جميع الأجزاء سليمة. إذا كان الجهاز يحتوي على أجزاء تالفة، فاتصل بالبائع وأوقف التثبيت.

ملاحظة: الملحقات المميزة بالرمز (^*) هي إكسسوارات إضافية متوفرة فقط في بعض الطرازات أو ملحقات يجب شراؤها بشكل منفصل.

معلومات السلامة

• قبل البدء في أي إجراء تركيب، يجب فصل الجهاز عن الشبكة الكهربائية عن طريق سحب كابل التوصيل أو قطع التيار الكهربائي من المفتاح الرئيسي للشقة.
• استخدم قفازات العمل أثناء جميع أعمال التركيب والصيانة.
• يمكن للأطفال فوق سن 8 سنوات والأشخاص الذين يعانون من ضعف في القدرات البدنية أو الحسية أو العقلية أو الذين ليس لديهم الخبرة والمعرفة الكافية استخدام هذا الجهاز إذا تم الإشراف عليهم أو إذا تم إعطاؤهم تعليمات حول الاستخدام الآمن للجهاز وفهموا المخاطر المحتملة.
• راقب الأطفال للتأكد من أنهم لا يلعبون بالجهاز.
• لا يجوز للأطفال تنظيف الجهاز أو القيام بأعمال الصيانة دون إشراف.
• يجب دائمًا تهوية الغرفة جيدًا

عند استخدام الشفاط في نفس الوقت مع الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.

• يجب تنظيف الشفاط بانتظام من الداخل والخارج (على الأقل مرة واحدة شهريًا)، مع اتباع نصائح دليل التشغيل هذا.
• قد يؤدي عدم الامتثال للوائح المتعلقة بتنظيف الشفاط واستبدال وتنظيف المرشحات إلى خطر نشوب حريق.
• يُمنع منعًا باتًا اللهب المكشوف تحت الشفاط. استخدم فقط المصابيح البديلة المحددة في تعليمات استبدال/تنظيف المصابيح.

استخدام الزيت في الطهي يتلف المرشحات وقد يسبب حريقًا، لذلك يجب تجنبه في جميع الحالات.

لا تترك الطعام الذي يُقلى دون مراقبة، حتى لا يسخن الزيت ويشتعل.

تنبيه: الأجزاء الظاهرة من شفاط المطبخ قد تسخن أثناء استخدام الموقد.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب تمامًا.
• اتبع بدقة اللوائح الفنية وإجراءات السلامة المتعلقة بتصريف الدخان الصادرة عن السلطات المحلية.
• لا يجوز توصيل هواء العادم بمدخنة الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم شفاط المطبخ إذا كان المصباح غير موجود أو غير مركب بشكل صحيح، فقد يؤدي ذلك إلى صدمة كهربائية.
• لا تستخدم المروحة أبدًا إذا لم تكن شبكتها مركبة بشكل صحيح!
• لا تستخدم المروحة أبدًا كسطح دعم، ما لم يُذكر ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع الجهاز والمخصصة للتركيب، أو احصل على براغي مناسبة إذا لم تكن ضمن الملحقات. استخدم براغي بالطول الصحيح وفقًا لتعليمات التركيب.
• في الحالات غير الواضحة، اتصل بالدعم الفني أو خبير مختص.

تحذير!

• التركيب المخالف لتعليمات براغي التثبيت والأجهزة قد يؤثر على السلامة الكهربائية.
• لا تستخدم الجهاز مع أي جهاز برمجة أو مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز يتم تنشيطه تلقائيًا.

تم تصنيع هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EU بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال التخلص من هذا الجهاز بشكل صحيح، يمكن للمستخدم المساعدة في منع العواقب الضارة المحتملة على البيئة وصحة الإنسان.

يشير رمز سلة المهملات الموجود على المنتج أو على مستنداته إلى أنه لا يجوز التخلص من هذا المنتج مع النفايات المنزلية، بل يجب تسليمه إلى نقطة إعادة تدوير الأجهزة الكهربائية والإلكترونية. يجب التخلص من الجهاز وفقًا للوائح المحلية للتخلص من النفايات. إذا كنت بحاجة إلى مزيد من المعلومات حول معالجة هذا الجهاز واستعادته وإعادة تدويره، فاتصل بالسلطات المحلية أو خدمة إدارة النفايات أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. توصيات للاستخدام الصحيح لتقليل التأثير البيئي: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. ارفع السرعة فقط إذا كان هناك الكثير من الدخان أو البخار في المكان، واستخدم السرعة المعززة/السرعات فقط عند الحاجة الخاصة. استبدل مرشحات الكربون النشط للحفاظ على كفاءة جيدة في إزالة الروائح. نظف مرشحات الشحوم للحفاظ على كفاءة جيدة في تصفية الشحوم. استخدم أقصى قطر لنظام القنوات المذكور في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

المروحة مخصصة للاستخدام إما كنسخة شفاط مع تفريغ خارجي أو كنسخة مع إعادة تدوير الهواء الداخلي.

طراز الشفاط

يتم تفريغ البخار إلى الخارج عبر أنبوب العادم المتصل بالحلقة الواصلة.

انتبه!

أنبوب العادم غير متضمن ويجب شراؤه بشكل منفصل. يجب أن يكون قطر أنبوب العادم بنفس حجم حلقة التوصيل.

انتبه!

إذا كانت المروحة تحتوي على مرشحات كربون، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب العادم وفتحات العادم في الجدار التي لها نفس قطر فتحة مخرج الهواء (الحلقة الواصلة).

استخدام أنابيب العادم ذات القطر الأصغر وفتحات العادم في الجدار يؤدي إلى انخفاض قوة الشفط وزيادة ملحوظة في الضوضاء.

لذلك، نرفض تحمل أي مسؤولية في هذه الحالة.

! استخدم أقصر أنبوب ممكن. ! استخدم أنبوبًا بأقل عدد ممكن من الانحناءات (الحد الأقصى للانحناء: 90 درجة). ! لا تقم بإجراء تغييرات كبيرة في منطقة الأنابيب.

الطراز المزود بفلتر

يتم إزالة الشحوم والروائح الكريهة من الهواء المفلتر قبل إعادته إلى الغرفة. عند استخدام الشفاط في هذا الوضع، يجب تركيب نظام فلتر كربون نشط إضافي.

التركيب

يجب أن تكون المسافة الدنيا بين سطح الطهي وأدنى جزء من شفاط المطبخ 45 سم على الأقل للمواقد الكهربائية و 50 سم للمواقد الغازية والمختلطة.

إذا كانت تعليمات استخدام موقد الغاز تتطلب مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يكون جهد التيار الكهربائي مطابقًا للجهد الموضح على لوحة البيانات داخل الشفاط. إذا كان الجهاز مزودًا بقابس، فقم بتوصيل الشفاط بمقبس كهربائي مطابق للمعايير السارية، بحيث يكون في مكان يسهل الوصول إليه بعد التركيب. إذا لم يكن الجهاز مزودًا بقابس (اتصال مباشر بالشبكة) أو كان القابس في مكان لا يسهل الوصول إليه بعد التركيب، فاستخدم مفتاحًا ثنائي القطب مطابقًا للمعايير لضمان فصل الجهاز تمامًا عن الشبكة الكهربائية. إذا كانت فئة الجهد الزائد هي III، فاتبع قواعد التركيب.

تحذير!

تحقق دائمًا من أن كابل الشبكة مثبت بشكل صحيح قبل توصيل الشفاط بالتيار الكهربائي والتأكد من أنه يعمل بشكل صحيح.

يحتوي الشفاط على سلك كهربائي خاص؛ إذا تعرض السلك للتلف، فاطلب سلكًا جديدًا من الدعم الفني.

التركيب

قبل بدء التركيب:

• تأكد من أن الجهاز الذي تم شراؤه يناسب المكان المخصص له.
• قم بإزالة مرشح/مرشحات الكربون النشط إذا كانت ضمن التجهيزات (انظر أيضًا الفقرة المتعلقة بها). يتم تركيبها فقط إذا أردت استخدام الشفاط كنسخة مع مرشحات. تأكد من عدم وجود مواد تغليف داخل الشفاط (بسبب النقل) (على سبيل المثال، أظرف تحتوي على براغي أو أوراق ضمان أو ما شابه ذلك). إذا وجدت أيًا منها، أخرجها واحتفظ بها.

يأتي الشفاط مزودًا بمقابس تثبيت مناسبة لمعظم موديلات الجدران والأسقف. ومع ذلك، من الضروري استدعاء خبير للتحقق من ملاءمة المواد لموديل الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

التشغيل

لوحة التحكم بستة أزرار

يكفي لمس الأزرار لاختيار وظائف الشفاط.

مفتاح الإضاءة تشغيل/إيقاف

محدد السرعة المكثفة (قوة الشفط) - المدة 5 دقائق: يحفظ الشفاط هذه القوة ويعود إلى القوة المحددة سابقًا بعد 5 دقائق.

محدد السرعة القصوى (قوة الشفط)

محدد السرعة المتوسطة (قوة الشفط) - عندما يضيء هذا الضوء، يجب غسل مرشح الكربون أو استبداله. عادةً لا يكون هذا المؤشر فعالاً، قم بإيقاف تشغيل الجهاز لتفعيل المؤشر بالضغط على الزر 0 لمدة 3 ثوانٍ. ثم اضغط معًا على الزرين 1 و2 لمدة ثلاث ثوانٍ، أولاً يومض الزر 1 فقط، ثم يومض الزرين 1 و2 كعلامة على التفعيل. كرر العملية لإيقاف تشغيل المؤشر، أولاً يومض الزرين 1 و2، ثم يومض الزر 1 فقط كعلامة على إلغاء التفعيل.

الزر 1، ثم يومض الزرين 1 و2 كعلامة على التفعيل. كرر العملية لإيقاف تشغيل المؤشر، أولاً يومض الزرين 1 و2، ثم يومض الزر 1 فقط كعلامة على إلغاء التفعيل.

محدد السرعة المنخفضة (قوة الشفط) - يجب غسل مرشحات الدهون عندما يومض هذا الضوء.

زر إيقاف تشغيل المحرك (استعداد) - قطع التيار - ضبط مؤشر غسل/استبدال المرشحات.

زر إيقاف تشغيل المحرك

اضغط لفترة قصيرة لإيقاف تشغيل المحرك.

مؤشر ضبط الفلاتر.

بعد صيانة الفلاتر، اضغط على الزر أثناء تشغيل المروحة حتى تسمع صوتًا. سيتوقف مؤشر LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون) عن الوميض.

قطع التيار الكهربائي

اضغط على الزر لمدة 3 ثوانٍ، سينقطع التيار الكهربائي عن وحدة التحكم في المروحة.

قد تكون هذه الوظيفة مفيدة أثناء تنظيف الجهاز.

يمكن إعادة تشغيل التيار الكهربائي بتكرار العملية السابقة.

قبل الاتصال بالدعم الفني في حالة حدوث أعطال، افصل الجهاز عن التيار الكهربائي لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس من المقبس، ثم أعد توصيل التيار الكهربائي. إذا كان الجهاز لا يزال لا يعمل، فاتصل بالدعم الفني.

طراز يعمل بلوحة مفاتيح بخمسة أزرار

T1. زر تشغيل/إيقاف (يضيء مؤشر LED L1) T2. زر إيقاف - محدد سرعة الشفط (الطاقة) 1 (يضيء مؤشر LED L2) T3. محدد سرعة الشفط (الطاقة) 2 (يضيء مؤشر LED L2+L3) T4. محدد سرعة الشفط (الطاقة) 3 (يضيء مؤشر LED L2+L3+L4) T5. محدد سرعة الشفط (الطاقة) المكثفة (يضيء مؤشر LED L2+L3+L4 ويومض مؤشر LED L5) - المدة 5 دقائق - بعدها ينتقل شفاط المطبخ تلقائيًا إلى سرعة الشفط (الطاقة) 2.

قطع التيار الكهربائي المؤقت لشفاط المطبخ (تومض مؤشرات LED):

يمكن ضبط قطع التيار الكهربائي المؤقت (OFF) لشفاط المطبخ بالضغط مرة أخرى لمدة ثانيتين على زر سرعة الشفط (الطاقة) النشط حاليًا.

أوقات قطع التيار الكهربائي المؤقت المتاحة هي كما يلي:

سرعة الشفط (الطاقة) 1: 20 دقيقة

سرعة الشفط (الطاقة) 2: 15 دقيقة

سرعة الشفط (الطاقة) 3: 10 دقائق

شدة الشفط (الطاقة): 5 دقائق

تنبيه الحاجة إلى استبدال المرشحات

غطاء الشفط مزود بوظيفة تُعلم المستخدم على فترات منتظمة بالحاجة إلى استبدال المرشحات وصيانتها.

تنبيه الحاجة إلى استبدال مرشح الشحوم: عندما يكون غطاء الشفط مطفأً (OFF)، تضيء جميع مصابيح LED الخاصة بشدة الشفط (الطاقة) لمدة 40 ثانية.

تنبيه الحاجة إلى استبدال مرشح الكربون النشط: عندما يكون غطاء الشفط مطفأً (OFF)، تضيء جميع مصابيح LED الخاصة بشدة الشفط (الطاقة) لمدة 40 ثانية.

تفعيل تنبيه الحاجة إلى استبدال مرشح الكربون النشط: عادةً لا يكون التنبيه مفعلاً، لتفعيله أوقف تشغيل غطاء الشفط (OFF) واضغط في نفس الوقت على الزرين T3 وT5 لأكثر من 3 ثوانٍ، فتبدأ مصابيح LED L3 وL5 في الوميض.

يتم إيقاف التنبيه بتكرار العملية، فتضيء مصابيح LED L3 وL5.

إعادة ضبط تنبيه الحاجة إلى استبدال المرشحات:

عندما يكون غطاء الشفط قيد التشغيل (ON)، اضغط على الزر T2 لأكثر من ثانيتين، فتضيء جميع مصابيح LED لفترة قصيرة.

ملاحظة: كرر العملية إذا لزم الأمر، إذا كان كلا تنبيهي الحاجة إلى الاستبدال (مرشح الشحوم ومرشح الكربون النشط) نشطين.

الصيانة

التنظيف

للتنظيف، استخدم حصريًا قطعة قماش مبللة بمنظفات محايدة. لا تستخدم

أدوات أو معدات في التنظيف!

احذر الأدوات أو المعدات أثناء التنظيف!

تجنب استخدام المنتجات الكاشطة. لا تستخدم

الكحول!

مرشح الشحوم

الصور 10أ-20

يحبس جزيئات الدهون الناتجة عن الطهي.

يجب تنظيف مرشح الشحوم مرة واحدة في الشهر (أو عندما يشير نظام تشبع المرشحات إلى الحاجة إلى التنظيف - إذا كان الجهاز مزودًا بهذا النظام)، باستخدام منظف معتدل، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة وبرنامج غسيل قصير.

قد يفقد مرشح الشحوم المعدني لونه في غسالة الأطباق، لكن هذا لا يؤثر على قدرته على الترشيح بأي شكل من الأشكال.

يتم إزالة مرشح الشحوم عن طريق سحب المقبض الزنبركي.

مرشح الكربون (فقط في إصدار المرشح)

الصورة 19

يمتص الروائح الكريهة الناتجة عن الطهي.

يشبع مرشح الكربون خلال فترة زمنية تعتمد على طرق استخدام الموقد وانتظام تنظيف مرشح الشحوم. في جميع الأحوال، يجب استبدال الكرتوشة

كل أربعة أشهر (أو عندما يشير نظام تشبع المرشحات - إذا كان موجودًا في الطراز المملوك - إلى ضرورة الاستبدال)

لا يمكن غسله ولا إعادة استخدامه

مرشح الكربون الدائري

ضع الفلاتر واحدًا على كل جانب فوق شبكتي حماية المحركين، ثم اربطهما في اتجاه عقارب الساعة.

تُفك الفلاتر بلفها عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

تحتوي المروحة على نظام إضاءة قائم على تقنية LED.

تضمن مصابيح LED أفضل إضاءة ممكنة، وعمر المصابيح أفضل بعشر مرات من المصابيح التقليدية، وبفضلها يتم توفير 90٪ من الطاقة.

إذا كان يجب استبدال المصباح، فاتصل بمركز الخدمة المعتمد.

يجب اتباع التعليمات الواردة في هذا الدليل بدقة. يخلي المصنع مسؤوليته عن أي حوادث أو أضرار أو حرائق في الجهاز ناتجة عن عدم الامتثال لتعليمات الاستخدام في هذا الدليل. المروحة مخصصة لشفط الدخان والبخار الناتج عن الطهي وهي للاستخدام المنزلي فقط.

قد يختلف شكل غطاء المروحة عن الشكل الموضح في الرسومات في هذا الدليل. ومع ذلك، تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

• من المهم الاحتفاظ بهذا الدليل لاستشارته في أي وقت. عند البيع أو التنازل أو نقل المنتج، يجب التأكد من أنه مرفق معه.
• اقرأ تعليمات الاستخدام بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنابيب الشفط.
• قبل متابعة تركيب الجهاز، يجب فحص عدم وجود أي مكونات تالفة. إذا كانت هناك أضرار في المكونات، فاتصل بالبائع ولا تتابع التركيب.

ملاحظة: المكونات الموسومة بعلامة "(*)" إما أن تكون معدات إضافية تُقدم فقط مع بعض الطرازات أو أجزاء يمكن شراؤها بشكل إضافي.

تحذير

• قبل إجراء أي صيانة أو تنظيف للغطاء، افصله عن التيار الكهربائي إما بسحب القابس أو بقطع التيار الكهربائي عن المنزل بأكمله.
• استخدم دائمًا قفازات العمل طوال فترة التركيب وعند إجراء الصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال من سن 8 سنوات فما فوق والأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة، إذا تم الإشراف عليهم أو إذا تم تدريبهم على استخدام الجهاز بطريقة آمنة وتم إعلامهم بالمخاطر المرتبطة به. تأكد من أن الأطفال لا يلعبون بالجهاز.
• يجب ألا يتم التنظيف والصيانة

من قبل الأطفال إلا إذا كانوا تحت الإشراف.

• يجب أن تكون الغرفة جيدة التهوية إذا تم استخدام الغطاء مع أجهزة أخرى تحرق الغاز أو أي وقود آخر.
• يجب تنظيف الغطاء بشكل متكرر من الداخل والخارج (مرة واحدة على الأقل في الشهر)، مع مراعاة المعلومات الواردة في دليل الاستخدام والصيانة.
• عدم الالتزام بتعليمات التنظيف وكذلك استبدال وتنظيف المرشحات قد يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا إعداد الأطباق المشتعلة تحت الغطاء.
• استخدم فقط نفس نوع المصابيح المشار إليه في قسم صيانة/استبدال المصابيح في الدليل عند استبدال المصباح.

يمكن أن تتسبب اللهب المكشوف في تلف المرشحات وتؤدي إلى نشوب حريق، لذلك يجب دائمًا تجنبها.

يجب مراقبة القلي العميق لتجنب ارتفاع درجة حرارة الزيت واشتعاله.

انتبه: قد تصبح الأجزاء المكشوفة من الغطاء ساخنة أثناء تشغيل الموقد.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب تمامًا.
• فيما يتعلق بالقياسات الفنية وسلامة مخرج الدخان، اتبع بدقة جميع اللوائح والقواعد المحلية.
• يجب أن يدخل الهواء المستخرج إلى أنبوب يُستخدم كمخرج للأجهزة التي تعمل بالغاز أو أي وقود آخر.
• لا تستخدم الشفاط بدون لمبة أو مع لمبة مركبة بشكل خاطئ، حيث يوجد خطر حدوث صدمة كهربائية.

لا تستخدم الشفاط مع شبكة مركبة بشكل خاطئ!

يجب أبدًا استخدام الشفاط كسطح دعم، إلا إذا تمت الإشارة إلى ذلك صراحةً. - استخدم فقط براغي التثبيت المرفقة مع الجهاز لإجراء التركيب، أو إذا لم تكن متوفرة، قم بشراء البراغي المناسبة.

• استخدم الطول الصحيح للبراغي المذكورة في دليل التركيب.
• يرجى الاتصال بمركز خدمة معتمد أو شخص مؤهل مماثل إذا كنت في شك.

انتبه!

• قد يؤدي عدم تركيب البراغي وأجهزة التثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم مؤقتات أو أجهزة تحكم عن بعد منفصلة أو أي أجهزة أخرى يتم تنشيطها تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص من هذا المنتج بشكل صحيح، يساهم المستخدم في منع الآثار السلبية المحتملة على البيئة والصحة.

الرمز الموجود على المنتج أو على المستندات المرفقة يشير إلى أن هذا المنتج لا يجب معاملته كنفايات منزلية عادية، بل يجب تسليمه إلى مركز إعادة تدوير مناسب للنفايات الكهربائية والإلكترونية. يجب التخلص من المنتج وفقًا للوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول معالجة هذا المنتج واستعادته وإعادة تدويره، يمكنك الاتصال بمكتبك المحلي المختص، أو خدمة جمع النفايات المنزلية، أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

توصيات للاستخدام الصحيح للحد من التأثير البيئي: شغّل غطاء المروحة على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. لا تزيد السرعة إلا عند وجود كميات كبيرة من الدخان والبخار، واستخدم سرعة (سرعات) التعزيز فقط في الحالات القصوى. استبدل مرشح الفحم عند الحاجة للحفاظ على الكفاءة المثلى لإزالة الروائح. نظف مرشح الدهون عند الحاجة للحفاظ على الكفاءة المثلى لمرشح الدهون. استخدم أقصى قطر لنظام القنوات المحدد في دليل التركيب هذا لتحسين الكفاءة وتقليل الضوضاء.

طريقة الاستخدام

غطاء المروحة مصمم للاستخدام مع العادم المباشر حيث يتم إخراج هواء العادم إلى الخارج، أو مع إعادة تدوير هواء العادم.

نسخة العادم

يتم إخراج الأبخرة إلى الخارج من خلال أنبوب عادم متصل بشفة التوصيل.

ملاحظة!

أنبوب العادم غير مرفق، ويجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر أنبوب العادم مع قطر حلقة التوصيل.

ملاحظة!

إذا كانت المروحة مزودة بمرشحات فحم، فيجب إزالتها.

قم بتوصيل المروحة بالأنبوب وفتحة العادم في الجدار بقطر مماثل لمخرج الهواء (شفة التوصيل).

استخدام أنبوب وفتحة عادم في الجدار بقطر أصغر سيؤدي إلى انخفاض في أداء العادم وزيادة كبيرة في الضوضاء.

لذلك، لا تتحمل الشركة أي مسؤولية عن ذلك.

استخدم أنبوبًا قصيرًا قدر الإمكان. استخدم أنبوبًا بأقل عدد ممكن من الزوايا (يجب ألا تزيد حدة الزاوية عن 90 درجة). تجنب التغييرات الجذرية في المقطع العرضي للأنبوب.

نسخة الفلتر

يتم تنقية الهواء الممتص، وإزالة الدهون والروائح قبل إعادته إلى الغرفة. إذا كنت ترغب في استخدام الشفاط في النسخة الألمانية، فمن الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الطهي والجزء السفلي من شفاط المطبخ عن 45 سم بالنسبة للمواقد الكهربائية، و50 سم بالنسبة لمواقد الغاز والمواقد المدمجة.

إذا كانت تعليمات الاستخدام لجهاز طهي بالغاز تنص على مسافة أكبر، فيجب الالتزام بها.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد الكهربائي المبين على لوحة البيانات الخاصة بالشفاط. إذا كان الشفاط مزودًا بقابس، يتم توصيله بمقبس سهل الوصول ومعتمد وفقًا للمعايير السارية. يجب أن يظل المقبس سهل الوصول حتى بعد التركيب. إذا لم يكن الشفاط مزودًا بقابس (توصيل مباشر بالشبكة)، أو إذا لم يكن المقبس سهل الوصول بعد التركيب، يجب تركيب مفتاح ثنائي القطب معتمد يضمن الفصل الكامل عن الشبكة في حالات الفئة الثالثة من الجهد الزائد، وفقًا لقواعد التركيب.

ملاحظة!

قبل توصيل دائرة الشفاط بالشبكة والتأكد من أن كل شيء يعمل بشكل صحيح، يجب دائمًا التحقق من أن سلك التيار مركب بشكل صحيح.

الشفاط مزود بسلك كهربائي خاص؛ إذا تعرض هذا السلك للتلف، يجب الاتصال بخدمة العملاء لشراء سلك جديد.

التجميع

قبل التركيب:

• تحقق من أن المنتج بالحجم المناسب بالنسبة للسطح الذي اخترت تركيبه عليه.
• أزل مرشح الكربون النشط / مرشحات الكربون النشط إذا كان الشفاط مزودًا بها (انظر أيضًا الفقرة ذات الصلة). لا يُعاد تركيبها إلا إذا كنت ترغب في استخدام الشفاط مع إعادة تدوير الهواء.
• تحقق من عدم وجود ملحقات متبقية (مثل أكياس البراغي، وثائق الضمان، وما إلى ذلك) داخل غطاء الشفاط بعد النقل. إذا وجدت، أخرجها واحتفظ بها.

غطاء الشفاط مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، من الضروري الاستعانة بفني مؤهل للتحقق للتأكد من أن هذه المواد مناسبة لجدارك/سقفك. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن غطاء الشفاط.

الوظيفة

لوحة تحكم بستة أزرار

لتحديد وظائف غطاء الشفاط، يكفي لمس أزرار التحكم.

زر الإضاءة تشغيل/إيقاف

زر اختيار السرعة القصوى (قوة الشفط) - لمدة 5 دقائق: يضبط الشفاط على هذه القوة، وبعد مرور 5 دقائق، يعود إلى الإعداد السابق.

زر اختيار السرعة العالية (قوة الشفط)

زر اختيار السرعة المتوسطة (قوة الشفط) - عندما يومض، يشير إلى ضرورة غسل أو استبدال فلتر الكربون. هذه الإشارة معطلة عادةً، لتفعيل التنبيه، يجب إيقاف تشغيل النظام الإلكتروني بالضغط مع الاستمرار على الزر 0 لمدة 3 ثوانٍ. ثم يجب الضغط مع الاستمرار على الزرين 1 و2 معًا لمدة 3 ثوانٍ. أولاً، سوف يومض الزر 1 فقط، ثم يومض كل من الزرين 1 و2 للإشارة إلى أن التنبيه مفعل. كرر العملية لتعطيل التنبيه. أولاً، سوف يومض الزران 1 و2، ثم يومض الزر 1 فقط للإشارة إلى أن التعطيل تم.

زر اختيار السرعة المنخفضة (قوة الشفط) - عندما يومض، يشير إلى ضرورة غسل فلتر الشحوم.

زر إيقاف تشغيل المحرك (استعداد) - يعطل التحكم الإلكتروني - إعادة تعيين إشارة غسل/استبدال الفلاتر. إيقاف المحرك

اضغط لفترة قصيرة لإيقاف تشغيل المحرك.

إعادة تعيين إشارة الفلاتر

بعد إجراء صيانة الفلاتر، مع إيقاف تشغيل الشفاط، اضغط مع الاستمرار على هذا الزر حتى تسمع إشارة صوتية. يتوقف ضوء LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون) عن الوميض.

تعطيل التحكم الإلكتروني

اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ، وسيتم تعطيل التحكم الإلكتروني في غطاء الشفاط.

قد تكون هذه الوظيفة مفيدة أثناء تنظيف المنتجات.

لإعادة تنشيط التشغيل الإلكتروني، يكفي تكرار العملية.

في حالة حدوث أي خلل غير طبيعي في الجهاز، قبل الاتصال بخدمة العملاء، ننصح بفصل الجهاز عن التيار الكهربائي لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس من المقبس، ثم توصيله مرة أخرى. إذا استمر الخلل غير الطبيعي، يجب الاتصال بخدمة العملاء.

طراز مع صندوق تحكم بخمسة أزرار

T1. زر الإضاءة تشغيل/إيقاف (مصباح LED L1 مضاء) T2. زر الإيقاف - زر اختيار سرعة الشفط (قوة الشفط) 1 (مصباح LED L2 مضاء) T3. زر اختيار سرعة الشفط (قوة الشفط) 2 (مصباحا LED L2+L3 مضاءان) T4. زر اختيار سرعة الشفط (قوة الشفط) 3 (مصابيح LED L2+L3+L4 مضاءة) T5. زر اختيار سرعة الشفط المكثفة (قوة الشفط) (مصابيح LED L2+L3+L4 مضاءة + مصباح LED L5 يومض) - مدة 5 دقائق - ثم يضبط الشفاط نفسه تلقائيًا على سرعة الشفط (قوة الشفط) 2.

إيقاف تشغيل الشفاط المتأخر (مصابيح LED تومض): يمكن ضبط الإيقاف المتأخر للشفاط (OFF) بالضغط مع الاستمرار على زر سرعة الشفط المضاء بالفعل لأكثر من ثانيتين.

يمكن تأخير الإيقاف بالأوقات التالية:

سرعة الشفط (قوة الشفط) 1: 20 دقيقة سرعة الشفط (قوة الشفط) 2: 15 دقيقة سرعة الشفط (قوة الشفط) 3: 10 دقائق سرعة الشفط المكثفة (قوة الشفط): 5 دقائق

تحذير بشأن المرشحات المتسخة

الشفاط مزود بوظيفة تنبه المستخدم بشكل دوري عندما تكون المرشحات متسخة ويصبح من الضروري إجراء الصيانة.

تحذير مرشح الشحوم المتسخ: عندما يكون الشفاط مطفأً (OFF)، تضيء جميع مصابيح LED الخاصة بسرعات الشفط (قواها) المختلفة بشكل ثابت لمدة 40 ثانية.

تحذير مرشح الفحم المتسخ: عندما يكون الشفاط مطفأً (OFF)، تومض جميع مصابيح LED الخاصة بسرعات الشفط (قواها) المختلفة لمدة 40 ثانية.

تفعيل تحذير مرشح الفحم المتسخ: هذا عادةً ما يكون معطلًا. لتفعيله، يجب إيقاف تشغيل الشفاط (OFF) والضغط مع الاستمرار على الزرين T3 و T5 في نفس الوقت لأكثر من 3 ثوانٍ. يبدأ مصباحا LED L3 و L5 في الوميض.

لتعطيل التحذير، يجب تكرار العملية. يضيء مصباحا LED L3 و L5 بشكل ثابت.

إعادة ضبط تحذير المرشحات المتسخة:

عندما يكون الشفاط قيد التشغيل (ON)، يجب الضغط مع الاستمرار على الزر T2 لأكثر من ثانيتين. ستضيء جميع مصابيح LED وتظل مضاءة.

كرر العملية إذا لزم الأمر إذا كان كلا المؤشرين (مؤشر مرشح الشحوم ومؤشر مرشح الفحم) نشطين.

الصيانة

التنظيف

لأغراض التنظيف، يجب استخدام قطعة قماش مبللة بمحلول تنظيف محايد فقط. لا تستخدم أي أدوات أو أجهزة للتنظيف!

تجنب استخدام المنتجات الكاشطة أو المسببة للتآكل. لا تستخدم الكحول!

مرشح الشحوم

الشكل 10أ-20

يحبس جزيئات الشحوم.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير النظام الإلكتروني إلى أن المرشح متسخ – إذا كانت طرازك مزودًا بهذه الوظيفة)، باستخدام منظفات معتدلة (غير قوية)، يدويًا أو في غسالة الأطباق عند درجة حرارة منخفضة ودورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يفقد مرشح الشحوم المعدني لونه، لكن خصائصه في الترشيح لا تتغير إطلاقًا.

لإزالة مرشح الشحوم، يجب سحب المقبض الزنبركي.

مرشح الفحم (فقط مع إعادة تدوير الهواء)

الشكل 19 يحجز الروائح الكريهة الناتجة عن الطهي.

يشبع مرشح الفحم بعد فترة زمنية أطول أو أقصر، اعتمادًا على نوع الطهي ومدى انتظام تنظيف المرشح.

في جميع الحالات، من الضروري استبدال الخرطوشة على الأقل كل

1. يُستبدل (أو عند الضرورة عندما يشير مؤشر تشبع الفلتر إلى ذلك، إذا كانت الموديلات مزودة بهذا المؤشر). لا يمكن غسله أو إعادة استخدامه.

فلتر كربون دائري

ضع واحدًا على كل جانب لتغطية شبكتي الحماية لشفرات المحرك، وأدره في اتجاه عقارب الساعة. أدره عكس اتجاه عقارب الساعة للفك.

استبدال المصابيح

الشكل 22

المروحة مزودة بنظام إضاءة بتقنية LED.

تضمن مصابيح LED إضاءة مثالية، وتدوم حتى 10 مرات أطول من المصابيح التقليدية، وتسمح بتوفير الطاقة بنسبة 90%.

يرجى الاتصال بمركز خدمة معتمد لقطع الغيار لاستبدال المصباح.

يرجى الالتزام بجميع التعليمات الواردة في هذا الدليل. تتنصل الشركة المصنعة من أي مسؤولية عن أي أعطال أو أضرار أو حرائق ناتجة عن الجهاز، ولكن بسبب عدم الامتثال للتعليمات الواردة في هذا الدليل. الشفاط مصمم لشفط الدخان والأبخرة الناتجة عن الطهي، ويجب استخدامه فقط للاستخدام المنزلي العادي.

قد يختلف مظهر الشفاط عن الموديل الموضح في الرسومات في هذا الدليل. ومع ذلك، تظل تعليمات الاستخدام والصيانة والتركيب دون تغيير.

من المهم الاحتفاظ بهذا الدليل، حيث ستتاح لك الفرصة لقراءته لاحقًا. عند إعادة البيع أو التنازل أو النقل، يجب التأكد من أن الدليل يتبع الشفاط. - اقرأ التعليمات بعناية: فهناك معلومات مهمة حول التركيب والاستخدام والسلامة. - لا يجوز إجراء أي تعديلات كهربائية أو ميكانيكية على الشفاط أو على أنابيب العادم. - افحص عدم تلف أي مكونات قبل تركيب الجهاز. اتصل بالموزع ولا تتابع التركيب إذا تم اكتشاف أي تلف.

ملاحظة: الأجزاء المميزة بالرمز () هي معدات إضافية متوفرة فقط في بعض الموديلات أو قطع غيار يمكن شراؤها بشكل منفصل.

تحذيرات

• قبل القيام بأي إجراء يتعلق بالتنظيف والصيانة، يجب فصل الجهاز عن مصدر الطاقة عن طريق سحب القابس أو إيقاف تشغيل القاطع الرئيسي للمنزل.
• يجب استخدام قفازات العمل عند التركيب والصيانة.
• يجب ألا يستخدم الجهاز من قبل الأطفال دون سن 8 سنوات أو من قبل الأشخاص ذوي القدرات البدنية أو العقلية المحدودة، أو الذين ليس لديهم الخبرة والمعرفة اللازمة به، إلا إذا كانوا تحت الإشراف، أو إذا تلقوا التعليمات اللازمة للاستخدام الآمن للجهاز وفهموا المخاطر المرتبطة به. من الضروري مراقبة

الأطفال لمنعهم من اللعب بالشاحن.

• يجب ألا يقوم الأطفال بالتنظيف والصيانة دون إشراف.
• يجب أن تكون الغرفة مجهزة بتهوية كافية إذا تم استخدام الشفاط في نفس الوقت مع أجهزة الاحتراق الأخرى التي تعمل بالغاز أو أنواع الوقود الأخرى.
• يجب تنظيف الشفاط على فترات متكررة، داخليًا وخارجيًا (مرة واحدة على الأقل شهريًا). يجب اتباع التعليمات الواردة في دليل الصيانة في جميع الحالات.

عدم الالتزام بتعليمات تنظيف الشفاط واستبدال وتنظيف المرشحات يؤدي إلى خطر نشوب حريق. يُمنع منعًا باتًا طهي الطعام على لهب مكشوف تحت الشفاط.

• عند استبدال المصباح، يجب استخدام نوع المصباح المحدد فقط في قسم الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف ضار بالمرشحات ويمكن أن يسبب حريقًا، لذلك يجب تجنبه بأي ثمن.

يجب إجراء القلي العميق تحت الإشراف لتجنب ارتفاع درجة حرارة الزيت واشتعاله.

انتبه! عندما يكون الموقد قيد الاستخدام، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة جدًا.

يجب عدم توصيل الجهاز بمصدر الطاقة حتى اكتمال التركيب. فيما يتعلق بالتدابير الفنية والسلامة

المحددة لتصريف الدخان، يجب عليك الالتزام الدقيق بلوائح السلطات المحلية.

يجب عدم تصريف الهواء المستخرج في مدخنة تستخدم لتصريف الدخان من أجهزة الاحتراق التي تعمل بالغاز أو أنواع الوقود الأخرى. يجب عدم استخدام الشفاط أو تركه بدون مصابيح مثبتة بشكل صحيح لتجنب خطر الصدمة الكهربائية. لا تستخدم الشفاط أبدًا بدون شبكة مثبتة بشكل صحيح! يجب عدم استخدام سطح الشفاط أبدًا كطاولة، ما لم يُذكر ذلك صراحةً. استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن مرفقة، يجب شراء النوع الصحيح من البراغي. استخدم براغي بالطول الصحيح كما هو مذكور في دليل التثبيت. في حالة الشك، اتصل بمركز الخدمة المعتمد أو فني مؤهل.

تحذير!

• إذا لم يتم تركيب البراغي وأجهزة التثبيت المحددة في التعليمات، فقد ينشأ خطر حدوث مشاكل كهربائية.
• استخدم مع جهاز برمجة، مؤقت، جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تشغيله تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EU بشأن النفايات الكهربائية والإلكترونية (WEEE).

تحتوي المعدات الكهربائية والإلكترونية على مواد ومكونات ومواد قد تكون ضارة بصحة الإنسان والبيئة إذا لم يتم التعامل مع النفايات الكهربائية والإلكترونية بشكل صحيح.

تم وضع علامة على المعدات الكهربائية والإلكترونية بالرمز التالي:

حاوية نفايات مشطوبة. يرمز هذا إلى أنه لا يجوز التخلص من المعدات الكهربائية والإلكترونية مع النفايات المنزلية غير المصنفة، بل يجب جمعها بشكل منفصل.

أنشأت جميع البلديات أنظمة جمع حيث يمكن للمواطنين تسليم المعدات الكهربائية والإلكترونية مجانًا في محطات إعادة التدوير أو نقاط تجميع أخرى، أو يتم التقاطها مباشرة من المنازل. يمكن الحصول على مزيد من المعلومات من الإدارة الفنية للبلدية.

تم تصميم المنتج واختباره وإنتاجه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• السعة: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل التأثير البيئي: اضبط الشفاط على أدنى سرعة عند بدء الطهي وأطفئه بعد بضع دقائق من انتهاء الطهي.

قم بزيادة السرعة فقط عند وجود الكثير من الدخان والبخار. استخدم سرعة التعزيز فقط عند الضرورة. استبدل مرشح الفحم عندما يكون ذلك ضروريًا للحفاظ على كفاءة الشفط. نظف مرشح الشحوم عندما يكون ذلك ضروريًا للحفاظ على كفاءة الترشيح. استخدم أكبر قطر لمجاري الهواء لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

تم تطوير الشفاط للاستخدام في نسخة الشفط مع تفريغ خارجي أو في نسخة الترشيح مع إعادة تدوير داخلي.

نسخة الشفط

يتم تصريف الهواء إلى الخارج باستخدام أنبوب عادم مثبت بشفة التوصيل.

ملاحظة!

يتم توفير أنبوب التصريف بشكل منفصل ويجب شراؤه.

يجب أن يتوافق قطر أنبوب العادم مع قطر حلقة التوصيل.

ملاحظة!

إذا كان الشفاط مزودًا بمرشحات كربونية، فيجب إزالة هذه المرشحات.

قم بتوصيل الشفاط بأنبوب العادم وفتحة العادم في الجدار، والتي يجب أن يكون قطرها مناسبًا لسحب الهواء (شفة التوصيل).

إذا كان قطر الأنبوب والفتحة أصغر، فإن قدرة الشفط تتدهور ويزداد الضجيج بشكل ملحوظ.

تتنصل الشركة المصنعة من أي مسؤولية في هذا الصدد.

! استخدم أنبوبًا قصيرًا قدر الإمكان. ! استخدم أنبوبًا به أقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب التغييرات المفاجئة في مقطع الأنبوب.

نسخة الترشيح

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادته إلى الغرفة. لاستخدام الشفاط في هذا الإصدار، يجب تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم أواني الطهي على الموقد والجزء السفلي من الشفاط عن 45 سم للمواقد الكهربائية، ولا تقل عن 50 سم لمواقد الغاز أو المواقد المختلطة (غاز وكهرباء).

إذا كانت تعليمات موقد الغاز تحدد مسافة أكبر، فيجب الالتزام بها.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد الموضح على لوحة البيانات.

إذا كان الشفاط مزودًا بقابس، فيجب توصيله بمقبس سهل الوصول ويتوافق مع المعايير السارية. يجب أن يظل المقبس سهل الوصول بعد التركيب. إذا لم يكن الشفاط مزودًا بقابس (توصيل مباشر بالشبكة الكهربائية)، أو إذا لم يكن القابس موجودًا في منطقة يسهل الوصول إليها بعد التركيب، فيجب تركيب مفتاح فصل ثنائي القطب وفقًا للمعايير، يضمن الفصل الكامل عن الشبكة في حالات الفئة الثالثة لزيادة الجهد، ووفقًا لقواعد التركيبات الكهربائية.

ملاحظة!

تحقق دائمًا من أن كابل الشبكة تم تركيبه بشكل صحيح قبل توصيل دائرة الشفاط بشبكة الإمداد وإجراء فحص الأداء الصحيح.

الشفاط مزود بكابل إمداد خاص؛ إذا تعرض هذا الكابل للتلف، فيجب طلبه من خدمة الصيانة الفنية.

التركيب

قبل التركيب:

• تحقق من أن المنتج الذي تم شراؤه له أبعاد مناسبة لموقع التركيب المختار.
• قم بإزالة مرشح/مرشحات الكربون النشط إذا كانت مزودة مع الشفاط (اقرأ أيضًا القسم ذي الصلة). يجب إعادة تركيب هذا/هذه المرشحات فقط إذا كنت ترغب في استخدام الشفاط في النسخة المفلترة. تأكد من عدم وجود ملحقات داخل الشفاط (لأسباب تتعلق بالنقل) (على سبيل المثال، أكياس بها براغي، ضمانات، إلخ)؛ إذا كان الأمر كذلك، فقم بإزالتها وتخزينها.

الشفاط مزود بمسامير تثبيت للحائط/السقف تناسب معظم الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني مؤهل للتأكد من أن المواد مناسبة وتتوافق مع نوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

الوظيفة

لوحة تحكم بستة أزرار

يكفي لمس أزرار التشغيل برفق لاختيار وظائف الشفاط.

زر تشغيل/إيقاف الإضاءة

مفتاح اختيار السرعة المكثفة (قوة الشفط) - المدة 5 دقائق: يضبط الغطاء القوة المثلى وفي نهاية الخمس دقائق يعود إلى الإعداد السابق.

مفتاح اختيار السرعة العالية (قوة الشفط)

مفتاح اختيار السرعة المتوسطة

(قوة الشفط) - عندما يومض المصباح، تكون هناك حاجة لغسل أو استبدال مرشح الفحم.

هذه الإشارة معطلة عادة؛ لتفعيل الإشارة يجب الضغط على المفتاح 0 لمدة 3 ثوانٍ لفصل النظام الإلكتروني.

ثم اضغط في نفس الوقت على المفتاحين 1 و2 لمدة 3 ثوانٍ؛ أولاً يومض المفتاح 1 بمفرده، ثم يومض المفتاحان 1 و2 معًا للإشارة إلى التفعيل. كرر العملية لتعطيل الإشارة؛ أولاً يومض المفتاحان 1 و2 ثم يومض المفتاح 1 بمفرده للإشارة إلى التعطيل.

مفتاح اختيار السرعة المنخفضة (قوة الشفط) - عندما يومض المصباح، تكون هناك حاجة لغسل مرشح الشحوم.

مفتاح إيقاف المحرك (وضع الاستعداد) - فصل الإلكترونيات - إعادة ضبط إشارة غسل/استبدال المرشحات.

إيقاف المحرك

اضغط لفترة قصيرة لإيقاف المحرك.

إعادة ضبط إشارة المرشح

اضغط على المفتاح بعد صيانة المرشحات (بينما يكون الغطاء مضاءً) حتى يصدر صوت تنبيه. يتوقف مصباح LED الوامض 1 (مرشح الشحوم) أو 2 (مرشح الفحم) عن الوميض.

فصل الإلكترونيات

اضغط على المفتاح لمدة 3 ثوانٍ؛ يتم فصل إلكترونيات تشغيل الغطاء.

قد تكون هذه الوظيفة مفيدة أثناء تنظيف الغطاء.

اضغط على المفتاح لإعادة تشغيل الإلكترونيات.

في حالة حدوث خلل وظيفي، يجب - قبل الاتصال بخدمة الصيانة - فصل الجهاز عن مصدر الكهرباء لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس، ثم إعادة توصيل الجهاز. إذا استمر الخلل الوظيفي، يرجى الاتصال بخدمة الصيانة.

طراز بلوحة أزرار ضغط تتكون من 5 مفاتيح

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. مفتاح التشغيل/الإيقاف (مصباح LED L1 مضاء) T2. مفتاح الإيقاف - مفتاح لاختيار سرعة الشفط (القدرة) 1 (مصباح LED L2 مضاء) T3. مفتاح لاختيار سرعة الشفط (القدرة) 2

(مصباح LED L2+L3 مضاء)

T4. مفتاح لاختيار سرعة الشفط (القدرة) 3 (مصباح LED L2+L3+L4 مضاء) T5. مفتاح لاختيار سرعة الشفط المكثفة (القدرة) (مصباح LED L2+L3+L4 مضاء + مصباح LED L5 يومض) - يستمر لمدة 5 دقائق - وبعدها يضبط الجهاز تلقائيًا سرعة الشفط (القدرة) 2.

إيقاف تشغيل مؤجل للجهاز (مصابيح LED تومض): من الممكن ضبط الإيقاف المؤجل للجهاز (OFF) بالضغط مرة أخرى على مفتاح سرعة الشفط (القدرة) النشطة في تلك اللحظة، لمدة تزيد عن ثانيتين.

أوقات الإيقاف المؤجل التالية متاحة:

سرعة الشفط (القدرة) 1: 20 دقيقة

سرعة الشفط (القدرة) 2: 15 دقيقة

سرعة الشفط (القدرة) 3: 10 دقائق

سرعة الشفط المكثفة: 5 دقائق

الإشارة إلى تشبع الفلتر

الجهاز مزود بوظيفة تعمل - على فترات منتظمة - على تنبيه المستخدم إلى أن الفلاتر مشبعة، وبالتالي هناك حاجة إلى الصيانة.

الإشارة إلى تشبع فلتر الدهون: عند إيقاف تشغيل الجهاز (OFF) تضاء جميع مصابيح LED الخاصة بسرعات الشفط (القدرات) بضوء ثابت لمدة 40 ثانية.

إشارة امتلاء مرشح الكربون النشط: عند إيقاف تشغيل الشفاط (OFF)، تومض جميع مصابيح LED الخاصة بسرعات الشفط (الطاقات) لمدة 40 ثانية.

تفعيل إشارة امتلاء مرشح الكربون النشط: هذه الوظيفة عادة ما تكون معطلة؛ إذا كنت ترغب في تفعيل الوظيفة، يجب إيقاف تشغيل الشفاط (OFF) والضغط في نفس الوقت على المفتاحين T3 و T5 لأكثر من 3 ثوانٍ، وستبدأ المصابيح L3 و L5 في الوميض.

لإلغاء التفعيل، يجب تكرار نفس الإجراء؛ ستضيء المصابيح L3 و L5 بضوء ثابت.

إعادة ضبط إشارة الامتلاء للمرشح:

عند تشغيل الشفاط (ON)، يجب الضغط على المفتاح T2 لأكثر من ثانيتين؛ ستومض جميع المصابيح لفترة وجيزة.

ملاحظة: من الضروري تكرار هذا الإجراء إذا كانت كلتا الإشارتين (مرشح الدهون ومرشح الكربون النشط) نشطتين.

الصيانة

التنظيف

عند التنظيف، يجب استخدام قطعة قماش مبللة بمنظفات محايدة ومعتدلة في شكل سائل فقط. لا تستخدم أدوات أو معدات أخرى للتنظيف.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول أبدًا!

مرشح الدهون

الشكل 10أ-20

يحتفظ بجزيئات الدهون التي تتشكل أثناء طهي الطعام.

يجب تنظيف مرشح الدهون بمنظفات معتدلة مرة واحدة في الشهر (أو عندما يشير نظام إشارة امتلاء المرشح إلى الحاجة - إذا كانت هذه الوظيفة موجودة في الطراز الذي تم شراؤه)؛ يمكن أيضًا غسل المرشح في غسالة الأطباق عند درجات حرارة منخفضة ودورة غسيل قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الدهون المعدني، لكن هذا لن يؤثر سلبًا على خصائصه في الترشيح.

اسحب المقبض الموجود في الغطاء لإزالة مرشح الشحوم.

مرشح الفحم (النسخة المزودة بفلتر فقط)

الشكل 19

يمتص المرشح روائح الطهي.

يشبع مرشح الفحم بعد فترة استخدام طويلة، وذلك حسب نوع الموقد وتكرار تنظيف مرشح الشحوم. ومع ذلك، يجب استبدال خرطوشة المرشح في جميع الأحوال كل أربعة أشهر (أو عندما يشير مؤشر تشبع المرشح إلى ذلك، إذا كان هذا المؤشر موجودًا في الطراز).

لا يمكن غسل مرشح الفحم أو إعادة استخدامه.

مرشح الفحم الدائري

ضع مرشحًا للتغطية على كل جانب من شبكات الحماية لعجلات دوران المحرك، ثم أدر في اتجاه عقارب الساعة.

عند الإزالة، أدر عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية الصمامات الثنائية الباعثة للضوء.

تضمن الصمامات الثنائية إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات من المصابيح العادية، وتتيح توفير 90% من الكهرباء.

لاستبدال المصابيح، توجه إلى مركز قطع الغيار المعتمد.

عند تركيب الجهاز، يجب اتباع التعليمات الواردة في هذا الدليل. تتنصل الشركة المصنعة من أي مسؤولية عن الأضرار الناتجة عن التركيب غير المطابق للمعلومات الواردة في هذا الدليل. الشفاط مصمم لشفط أبخرة المطبخ وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الأشكال الموضحة في هذا الدليل، لكن توصيات التشغيل والصيانة والتركيب تبقى كما هي.

• يجب الاحتفاظ بدليل التشغيل لاستخدامه لاحقًا. في حالة بيع الجهاز أو نقله، يجب التأكد من تسليم دليل التشغيل معه. اقرأ محتويات دليل التشغيل بعناية، فهو يوفر معلومات دقيقة حول تركيب الجهاز واستخدامه والعناية به.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على الجهاز أو على كابلات التوصيل الكهربائي.
• قبل البدء في تركيب الجهاز، تحقق من عدم تلف أي من مكوناته. إذا كان هناك تلف، فاتصل بالبائع وتوقف عن متابعة التركيب.

ملاحظة: العناصر المميزة بالرمز (N*) هي ملحقات إضافية تأتي فقط مع بعض الموديلات أو كعناصر منفصلة يمكن شراؤها.

تحذيرات

• قبل كل عملية تنظيف أو صيانة، افصل الشفاط عن مصدر التيار الكهربائي عن طريق نزع القابس أو فصل قاطع الدائرة الرئيسي للغرفة.
• أثناء القيام بجميع أعمال التركيب والصيانة، يجب ارتداء قفازات العمل.
• يمكن استخدام الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة، بشرط أن يكونوا تحت الإشراف أو أن يتم توجيههم حول الاستخدام الآمن للجهاز وفهم المخاطر المرتبطة به.

يجب مراقبة الأطفال للتأكد من أنهم لا يلعبون بالجهاز.

• لا يجوز للأطفال القيام بأعمال التنظيف والصيانة دون إشراف.
• يجب أن تتوفر تهوية مناسبة في الغرفة التي يتم تركيب الشفاط فيها عند استخدامه بالتزامن مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (على الأقل مرة واحدة في الشهر)، ويجب اتباع التعليمات الواردة في دليل الصيانة بدقة. عدم الالتزام بقواعد تنظيف الشفاط واستبدال وتنظيف المرشحات قد يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا الطهي باللهب المكشوف تحت الشفاط.
• لاستبدال المصباح، يجب استخدام فقط نوع المصباح المحدد في قسم الصيانة/استبدال المصباح في هذا الدليل. استخدام اللهب المكشوف ضار بالفلاتر وقد يسبب حرائق، لذا يجب تجنبه في جميع الحالات. يجب أن يتم القلي تحت الإشراف لتجنب اشتعال الزيت الساخن.

تحذير: عندما يكون سطح الطهي قيد التشغيل، قد تصبح الأجزاء المتاحة من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالمعايير الفنية والسلامة التي يجب مراعاتها عند تصريف الأبخرة، يجب الالتزام الصارم بالقواعد المنصوص عليها في لوائح السلطات المحلية المختصة.
• لا يجوز تصريف الهواء الممتص إلى قناة تستخدم لتصريف الأبخرة الناتجة عن أجهزة تحرق الغاز أو أنواع الوقود الأخرى.
• لا يجوز استخدام الشفاط أو تركه بدون مصابيح مركبة بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون الشبكة المركبة بشكل صحيح.
• لا يجوز استخدام الشفاط أبدًا كسطح دعم، إلا إذا تمت الإشارة إلى ذلك صراحةً.
• يجب استخدام براغي التثبيت المرفقة مع المنتج فقط، أو إذا لم تكن مرفقة، يجب شراء النوع المناسب من البراغي.
• استخدم براغي بالطول المناسب الموضحة في دليل التركيب.
• في حالة الشك، اتصل بمركز الخدمة المعتمد أو بموظف مؤهل.

تحذير!

• قد يؤدي عدم تركيب البراغي وأجهزة التثبيت وفقًا للتعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مؤقت منفصل أو جهاز تحكم عن بعد أو أي جهاز آخر يتم تنشيطه تلقائيًا.

يحمل هذا الجهاز علامات تتوافق مع التوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

ضمان التخلص الصحيح من هذا الجهاز يساهم في تقليل مخاطر التأثير السلبي للمنتج على البيئة وصحة الإنسان، والتي قد تنشأ في حالة التخلص غير السليم من الجهاز.

الرمز الموجود على الجهاز أو العبوة يعني أن هذا المنتج لا يجوز التعامل معه كنفايات بلدية أخرى. يجب تسليمه إلى نقطة التجميع وإعادة التدوير المناسبة للأجهزة الكهربائية والإلكترونية.

التخلص الصحيح وإعادة التدوير يساعدان في القضاء على التأثير السلبي للأجهزة المُخلَّفة على البيئة والصحة. للحصول على بيانات مفصلة حول إعادة تدوير هذا الجهاز، يرجى الاتصال بمكتب المدينة المحلي،

خدمات تنظيف المدينة أو المتجر الذي تم شراء المنتج منه.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للشروط التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

نصائح للاستخدام الصحيح لتقليل التأثير على البيئة:

قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم السرعات العالية فقط في الحالات القصوى. عند الحاجة، استبدل مرشح/مرشحات الكربون للحفاظ على فعالية جيدة في تقليل الروائح. عند الضرورة، نظف مرشح/مرشحات الشحوم للحفاظ على أداء جيد لمرشح الشحوم. استخدم أقصى قطر لنظام التهوية المشار إليه في هذه التعليمات لتحسين الأداء وتقليل الضوضاء.

التشغيل

يمكن استخدام الجهاز كشفاط (تصريف الأبخرة إلى الخارج) أو كممتص (يتم ترشيح الأبخرة وإعادتها إلى الغرفة).

نسخة الشفط

يتم إزالة الأبخرة إلى الخارج عبر أنبوب تصريف مثبت على الحلقة الواصلة.

تحذير!

أنبوب تصريف الهواء غير مزود مع الجهاز ويجب شراؤه.

يجب أن يكون قطر أنبوب تصريف الهواء مساوياً لقطر حلقة التوصيل.

تنبيه!

إذا كان الشفاط مزوداً بمرشحات كربونية، فيجب إزالتها.

قم بتوصيل الشفاط بقناة التهوية بأنبوب تصريف الهواء بقطر يتوافق مع مخرج الشفاط (حلقة التوصيل).

استخدام أنابيب ذات مقطع أصغر يقلل من قدرة الشفط ويزيد من ضجيج الشفاط بشكل كبير.

لذلك، لا تتحمل الشركة المصنعة أي مسؤولية عن هذه الحالة.

استخدم أنبوباً قصيراً قدر الإمكان. استخدم أنبوباً بأقل عدد من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغييرات الجذرية في مقطع الأنبوب.

نسخة إعادة التدوير (الترشيح)

لاستخدام الشفاط في هذه النسخة، يجب تركيب مرشح كربوني.

يمكن شراؤه من البائع.

يتم تنظيف الهواء الممتص من الدهون والروائح قبل إعادته إلى الغرفة من خلال الفتحات الموجودة في الغطاء العلوي للمدخنة.

تركيب الشفاط

يجب ألا تقل المسافة الدنيا بين السطح الذي توضع عليه أواني الطهي على جهاز التسخين وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية، ولا تقل عن 50 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب الموقد الغازي تنص على مسافة أكبر، فيجب الالتزام بهذه التعليمات.

التوصيلات الكهربائية

يجب أن يتوافق جهد الشبكة مع الجهد المبين على اللوحة الموجودة داخل الغطاء. إذا كان الغطاء مزودًا بقابس، فيجب توصيله بمقبس يتوافق مع المعايير السارية ويكون في مكان يسهل الوصول إليه حتى بعد اكتمال التركيب.

إذا لم يكن الغطاء مزودًا بقابس (توصيل مباشر بالشبكة) أو لم يكن القابس في مكان يسهل الوصول إليه حتى بعد اكتمال التركيب، فيجب استخدام مفتاح ثنائي القطب معياري يسمح بفصل كامل عن الشبكة الكهربائية في ظروف الفئة الزائدة الثالثة، وفقًا لقواعد التركيب.

تحذير!

قبل إعادة توصيل دائرة الغطاء بالتيار الكهربائي والتحقق من حسن سير العمل، يجب دائمًا التأكد من أن كابل الإمداد مركب بشكل صحيح.

الغطاء مزود بكابل إمداد خاص.

في حالة تلف هذا الكابل، يجب طلبه من مكتب خدمة العملاء.

تركيب الغطاء

قبل البدء في التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه مناسبة لموقع التركيب المختار. قم بإزالة مرشح الكربون (*) إذا كان موجودًا في التجهيزات (انظر الفصل ذي الصلة). يجب إعادة تركيب المرشح فقط عندما يتم استخدام الغطاء في وضع الترشيح.
• تحقق من عدم وجود مواد إضافية متبقية داخل الغطاء (بسبب النقل) تم توفيرها مع الجهاز (مثل أكياس البراغي ()، بطاقة الضمان ()، إلخ)، وإذا وجدت، قم بإزالتها والاحتفاظ بها.

الغطاء مزود بمسامير تثبيت مناسبة لمعظم الجدران والأسقف. من الضروري استشارة فني مؤهل للتأكد من ملاءمة المواد حسب نوع الجدار أو السقف. يجب أن يكون الجدار أو السقف قويًا بما يكفي لتحمل وزن الغطاء.

تشغيل الغطاء

لوحة التحكم مع 6 أزرار

لاختيار وظيفة معينة، يكفي لمس عنصر التحكم المطلوب برفق.

مفتاح الإضاءة تشغيل/إيقاف

مفتاح اختيار الطاقة القصوى (قوة الشفط) - مدة التشغيل 5 دقائق: يضبط الشفاط على الطاقة المختارة وبعد مرور 5 دقائق يعود إلى الإعداد السابق.

مفتاح اختيار الطاقة العالية (قوة الشفط)

مفتاح اختيار الطاقة المتوسطة (قوة الشفط) - إذا كان يومض، فهذا يشير إلى ضرورة تنظيف أو استبدال فلتر الكربون. عادةً لا تكون هذه الوظيفة نشطة، لتفعيل الإشارة يجب إيقاف تشغيل الإلكترونيات بالضغط مع الاستمرار لمدة 3 ثوانٍ على الزر 0. ثم اضغط مع الاستمرار في نفس الوقت على الزرين 1 و2 لمدة 3 ثوانٍ، في البداية سيضيء الزر 1، ثم بعد ذلك سيضيء الزرين 1 و2 للإشارة إلى التفعيل. كرر هذه العملية لإلغاء تفعيل الإشارة، في البداية سيضيء الزرين 1 و2، ثم بعد ذلك سيضيء الزر 1 فقط، مما يشير إلى إلغاء التفعيل.

مفتاح اختيار الطاقة المنخفضة (قوة الشفط) - إذا كان يومض، فهذا يشير إلى ضرورة تنظيف فلتر الشحوم.

مفتاح إيقاف تشغيل المحرك OFF (استعداد) - إيقاف تشغيل العناصر الإلكترونية - إعادة ضبط إشارة تنظيف/استبدال الفلاتر.

إيقاف تشغيل المحرك OFF

لإيقاف تشغيل المحرك، يجب الضغط على المفتاح لفترة قصيرة.

إعادة ضبط إشارة الفلاتر

عند تشغيل الشفاط بعد إجراء صيانة الفلاتر، اضغط على المفتاح حتى تسمع إشارة صوتية. يتوقف مؤشر LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون) عن الوميض.

إيقاف تشغيل العناصر الإلكترونية

بعد الضغط مع الاستمرار على المفتاح لمدة 3 ثوانٍ، سيتم إيقاف تشغيل التحكم الإلكتروني للشفاط.

يجب استخدام هذه الوظيفة أثناء عملية تنظيف الجهاز.

لإعادة تشغيل التحكم الإلكتروني، ما عليك سوى الضغط على المفتاح مرة أخرى.

في حالة حدوث أي خلل في تشغيل الجهاز، عند الاتصال بخدمة الصيانة الفنية، يُنصح بفصل التيار الكهربائي عن الجهاز، عن طريق الانتظار لمدة 5 ثوانٍ ثم إخراج القابس من المقبس، ثم إعادة إدخال القابس في المقبس مرة أخرى. إذا استمر العطل، فاتصل بخدمة الصيانة الفنية.

موديل Z5 - بلوحة مفاتيح

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف الإضاءة (مصباح LED L1 مضاء) T2. زر الإيقاف - زر اختيار سرعة (قوة) الشفط 1 (مصباح LED L2 مضاء) T3. زر اختيار سرعة (قوة) الشفط 2 (مصباحا LED L2+L3 مضاءان) T4. زر اختيار سرعة (قوة) الشفط 3 (مصابيح LED L2+L3+L4 مضاءة) T5. زر اختيار سرعة (قوة) الشفط المكثف (مصابيح LED L2+L3+L4 مضاءة + مصباح LED L5 يومض) - المدة 5 دقائق - بعدها يضبط الشفاط تلقائيًا سرعة (قوة) الشفط 2.

تأخير إيقاف تشغيل الشفاط (مصابيح LED تومض)

يمكن ضبط تأخير إيقاف تشغيل الشفاط (OFF) بالضغط مرة أخرى لمدة تزيد عن ثانيتين على زر سرعة (قوة) الشفط النشطة في تلك اللحظة.

الأوقات الممكنة لتأخير الإيقاف

سرعة (قوة) الشفط 1: 20 دقيقة

سرعة (قوة) الشفط 2: 15 دقيقة

سرعة (قوة) الشفط 3: 10 دقائق

سرعة (قوة) الشفط المكثف: 5 دقائق

إشارة تشبع الفلتر

يتمتع الشفاط بوظيفة تُعلم المستخدم على فترات منتظمة عندما تكون الفلاتر مشبعة ويجب القيام بأعمال الصيانة.

إشارة تشبع فلتر الشحوم: عند إيقاف تشغيل الشفاط (OFF) تُضاء جميع مصابيح LED لسرعات (قوى) الشفط بضوء ثابت لمدة 40 ثانية.

إشارة تشبع فلتر الكربون النشط: عند إيقاف تشغيل الشفاط (OFF) تومض جميع مصابيح LED لسرعات (قوى) الشفط لمدة 40 ثانية.

تفعيل إشارة تشبع فلتر الكربون النشط: عادةً ما تكون معطلة. لتفعيلها، يجب إيقاف تشغيل الشفاط (OFF) والضغط في نفس الوقت على الزرين T3 وT5 لمدة تزيد عن 3 ثوانٍ، فتبدأ مصباحا LED L3 وL5 في الوميض.

لإيقاف التشغيل، يجب تكرار العملية بأكملها، فيضيء مصباحا LED L3 وL5 بضوء ثابت.

إعادة ضبط مؤشر تشبع المرشحات:

عند تشغيل الشفاط (ON)، اضغط مع الاستمرار على الزر T2 لأكثر من ثانيتين، وسوف تومض جميع مصابيح LED لفترة وجيزة.

تنبيه: إذا لزم الأمر، يجب تكرار العملية عندما يكون كلا المؤشرين (مرشح الشحوم ومرشح الكربون النشط) نشطين.

الصيانة

تنظيف الشفاط

لتنظيف الشفاط، استخدم فقط قطعة قماش مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أجهزة للتنظيف! تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

مرشح الشحوم

الشكل 10أ-20

يحبس جزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه مرة واحدة على الأقل شهريًا (أو عندما يشير مؤشر تلوث المرشحات - إذا كان طراز الشفاط لديك مزودًا بمؤشر - إلى ضرورة التنظيف)، باستخدام منظف غير كاشط، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة غسيل قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الشحوم المعدني، لكن خصائص الترشيح الخاصة به لا تتغير.

لإزالة مرشح الشحوم، اسحب المقبض الزنبركي.

مرشح الكربون (فقط لإصدار إعادة التدوير)

الشكل 19

يحبس الروائح الكريهة الناتجة عن الطهي.

يحدث تشبع الفلتر بعد فترة استخدام أطول أو أقصر حسب نوع الموقد ومدى انتظام تنظيف فلتر الشحوم. يجب استبدال الفلتر في أي حال بعد مرور أربعة أشهر على الأكثر (أو عندما يشير مؤشر تشبع الفلتر إلى ضرورة الاستبدال - إذا كان الطراز مزودًا بمثل هذا المؤشر).

يُمنع غسل الفلتر أو تجديده.

فلتر كربوني دائري

يُركَّب فلتر واحد على كل جانب بحيث يغطي غطاء حماية محرك المروحة، ثم يُدار في اتجاه عقارب الساعة.

للفك، يُدار في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية، وعمرًا أطول بعشر مرات من المصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، يجب الاتصال بمركز الخدمة المعتمد لطلب قطع الغيار.

تخلي الشركة المصنعة مسؤوليتها عن أي أعطال أو أضرار أو حرائق في الشفاط ناتجة عن عدم اتباع هذه التعليمات. صُمم الشفاط لشفط الدخان والأبخرة أثناء الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الرسومات التوضيحية في هذا الدليل، لكن تعليمات الاستخدام والصيانة والتركيب تظل كما هي.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو الانتقال، تأكد من بقائه مع الجهاز.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بتعديل أي جزء كهربائي أو ميكانيكي في المنتج أو في جهاز التوصيل.
• قبل تركيب الجهاز، تحقق من عدم تلف أي من المكونات. في حالة التلف، اتصل بالبائع ولا تتابع عملية التركيب.

ملاحظة: المكونات الموسومة بالرمز "(*)" هي ملحقات اختيارية، تُورد فقط لبعض الموديلات، أو مكونات غير مزودة ويجب شراؤها بشكل منفصل.

استبدال المصابيح

• قبل أي عملية تنظيف أو صيانة، افصل الشفاط عن الشبكة الكهربائية بفصله من المقبس أو بإيقاف تشغيل القاطع الرئيسي للمنزل.
• أثناء أي عمليات تتعلق بالتركيب أو الصيانة، استخدم قفازات واقية.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين تزيد أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الأشخاص الذين ليس لديهم الخبرة والمعرفة الكافية، فقط إذا كانوا تحت إشراف مستمر أو تم توجيههم حول الاستخدام الآمن للمنتج وكانوا على دراية بالمخاطر المرتبطة باستخدامه.
• يجب التأكد من أن الأطفال لا يلعبون بالجهاز.
• لا يجوز للأطفال القيام بالتنظيف والصيانة دون إشراف.
• يجب أن تكون الغرفة جيدة التهوية،

إذا كان الشفاط يُستخدم مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.

• يجب تنظيف الأجزاء الداخلية والخارجية للشفاط بشكل متكرر (على الأقل مرة واحدة في الشهر)، مع اتباع التعليمات الواردة في دليل الصيانة.
• عدم اتباع تعليمات تنظيف الشفاط واستبدال وتنظيف المرشحات قد يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا تحضير الأطعمة على النار تحت الشفاط.
• عند استبدال المصباح، استخدم فقط نوع المصباح المذكور في هذا الدليل، في الجزء المخصص للصيانة/استبدال المصابيح.

استخدام اللهب المكشوف قد يتلف المرشحات ويسبب حرائق، لذلك لا يجوز أبدًا استخدام النار.

يجب إيلاء اهتمام خاص عند القلي، لأن الزيت المحموم قد يشتعل.

تحذير: إذا كان الموقد قيد التشغيل، فقد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة جدًا.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب تمامًا.
• فيما يتعلق بالتدابير الفنية والسلامة لإخراج الدخان، اتبع بدقة اللوائح المحلية المختصة.
• يجب أن يتم تفريغ الهواء المستخرج في قناة تستخدم لعادم الأبخرة الناتجة عن استخدام أجهزة الاحتراق التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط ولا تتركه بدون تركيب المصابيح بشكل صحيح، حيث يوجد خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم الشفاط أبدًا كسطح دعم، إلا إذا كان مخصصًا لهذا الغرض صراحةً.
• أثناء التركيب، استخدم فقط براغي التثبيت المرفقة مع المنتج.
• إذا لم تكن البراغي جزءًا من الملحقات، فاشترِ النوع الصحيح من البراغي. استخدم براغي بالطول الصحيح وفقًا للتعليمات الواردة في دليل التركيب.

في حالة الشك، اتصل بمركز الخدمة المعتمد أو استشر فنيًا متخصصًا.

▲ تحذير!

في حالة عدم تركيب البراغي وعناصر التثبيت وفقًا للتعليمات الواردة في هذا الدليل، قد ينشأ خطر من طبيعة كهربائية. لا تستخدم الجهاز مع مؤقت، أو مؤقت زمني، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن التخلص من المعدات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص الصحيح من هذا المنتج، ستساعد في منع العواقب السلبية المحتملة على البيئة وصحة الإنسان، والتي قد تنتج عن التخلص غير السليم من هذا المنتج.

الرمز الموجود على المنتج أو على المستندات المرفقة به يشير إلى أن هذا الجهاز لا ينبغي التخلص منه مع النفايات المنزلية. يجب إحضار الجهاز إلى نقطة تجميع لإعادة تدوير المعدات الكهربائية والإلكترونية.

يجب أن يتم التخلص من المنتج وفقًا للوائح المحلية المتعلقة بحماية البيئة والنفايات.

لمزيد من المعلومات حول معالجة هذا المنتج واسترجاعه وإعادة تدويره، يرجى الاتصال بالسلطة المحلية المختصة أو خدمة التخلص من النفايات المنزلية أو المتجر الذي اشتريت منه المنتج.

تم تصميم هذا الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

توصيات للاستخدام الصحيح لتقليل التأثير على البيئة:

قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود دخان أو بخار زائد، واستخدم السرعة المعززة فقط في الحالات القصوى. استبدل مرشح الفحم إذا لزم الأمر للحفاظ على كفاءة إزالة الروائح. نظف مرشح الشحوم إذا لزم الأمر للحفاظ على كفاءته. استخدم أقصى قطر لنظام الأنابيب كما هو موضح في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

يمكن استخدام الشفاط مع نظام طرد الهواء خارج الغرفة أو مع مرشح إعادة التدوير لتنقية الهواء داخل الغرفة.

نسخة الطرد

يتم طرد الأبخرة خارج الغرفة عبر أنبوب طرد مثبت على شفة التوصيل.

تحذير!

أنبوب الطرد غير متضمن ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب الطرد مساويًا لقطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزودًا بمرشحات كربونية، فيجب إزالتها.

قم بتوصيل الشفاط بقناة العادم بنفس قطر مخرج الهواء (شفة التوصيل).

استخدام قناة عادم بقطر أصغر يؤدي إلى انخفاض الأداء وزيادة الضوضاء.

لذلك، ترفض الشركة المصنعة أي مسؤولية.

! استخدم أقصر قناة عادم ممكنة.

! استخدم قناة عادم بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب التغييرات الجذرية في مقطع مجرى العادم.

يتم إجراء الترشيح

سيتم تنقية الهواء الممتص من الدهون والروائح قبل إعادة تدويره إلى الغرفة. لاستخدام الشفاط في هذا الإصدار، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين قاع الإناء على سطح الطهي وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية و 50 سم في حالة مواقد الغاز أو المواقد المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز توصي بمسافة أكبر، فيجب اتباع هذه التعليمات.

! التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على لوحة الخصائص الموجودة داخل الغطاء. إذا كان الغطاء مزودًا بقابس، فما عليك سوى توصيله بمأخذ التيار المطابق للمعايير السارية، والذي يقع في مكان يسهل الوصول إليه حتى بعد التركيب. إذا لم يكن الغطاء مزودًا بقابس (توصيل مباشر بالشبكة) أو لم يكن المأخذ في مكان يسهل الوصول إليه بعد التركيب، فيجب استخدام مفتاح ثنائي الأقطاب مطابق للمعايير يضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بمصدر التيار الكهربائي والتحقق من التشغيل السليم، تحقق دائمًا من أن كابل التيار الكهربائي تم تركيبه بشكل صحيح.

الشفاط مزود بكابل تغذية خاص؛ في حالة تلف الكابل، اطلبه من خدمة الصيانة.

التركيب قبل بدء التركيب:

تحقق من أن المنتج الذي اشتريته له أبعاد مناسبة للمساحة المختارة للتركيب. - أزل مرشح/مرشحات الكربون النشط - إذا كانت مزودة (انظر الفقرة ذات الصلة). يجب إعادة تركيبها إذا كنت تنوي استخدام الشفاط في النسخة المفلترة. تحقق من عدم وجود مواد ملحقة داخل الشفاط (لأسباب تتعلق بالنقل) (مثل أكياس البراغي، الضمانات، إلخ)، وإذا وجدت، أخرجها واحتفظ بها.

الشفاط مزود بمسامير خاصة مناسبة للتعليق على معظم أنواع الأسقف. ومع ذلك، يجب أن يقوم بالتعليق فني مؤهل يقرر ما إذا كانت هذه المسامير مناسبة لنوع ومادة السقف المحلي. كما سيقيم قدرة تحمل السقف للشفاط.

التشغيل

لوحة التحكم بـ 6 أزرار

لاختيار وظائف الشفاط، يكفي لمس خفيف على أزرار التحكم.

زر تشغيل/إيقاف الإضاءة

زر اختيار السرعة القصوى (قوة الشفط) - المدة 5 دقائق: يضبط الشفاط على هذه القوة وبعد 5 دقائق يعود إلى الإعداد السابق.

زر اختيار السرعة العالية (قوة الشفط)

زر اختيار السرعة المتوسطة (قوة الشفط) - عندما يومض، فهذا يشير إلى الحاجة لغسل أو استبدال مرشح الكربون. هذه الإشارة معطلة في الوضع العادي، لتفعيل الإشارة يجب إيقاف تشغيل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ.

ثم اضغط معًا على الزرين 1 و2 لمدة 3 ثوانٍ، أولاً سيومض الزر 1 فقط، ثم سيومض كل من الزرين 1 و2 مما يشير إلى التفعيل. كرر

العملية لإيقاف الإشارة، ثم سيومض الزرين 1 و2، ثم سيعمل الزر 1 فقط، مما يشير إلى الإيقاف.

زر اختيار السرعة المنخفضة (قوة الشفط) - عندما يومض، فهذا يشير إلى الحاجة لغسل مرشح الشحوم.

زر إيقاف المحرك (وضع الاستعداد) - إيقاف تشغيل الإلكترونيات - إعادة ضبط إشارة غسل/استبدال المرشح. المحرك متوقف.

اضغط لفترة وجيزة لإيقاف تشغيل المحرك. إعادة ضبط مؤشر الفلتر: عند تشغيل الشفاط، بعد إجراء صيانة الفلتر، اضغط مع الاستمرار على الزر حتى صدور إشارة صوتية. سيتوقف مؤشر LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون) عن الوميض.

إيقاف تشغيل الإلكترونيات

اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ، سيتم إيقاف تشغيل الإلكترونيات التي تتحكم في الشفاط. قد تكون هذه الوظيفة مفيدة عند تنظيف المنتج. لإعادة تشغيل الإلكترونيات، ما عليك سوى تكرار العملية.

في حالة حدوث خلل، قبل الاتصال بخدمة الصيانة، افصل الجهاز عن مصدر الكهرباء لمدة 5 دقائق على الأقل عن طريق إزالة القابس ثم أعد توصيله. إذا استمر الخلل، فاتصل بخدمة الصيانة.

طراز مع جهاز تحكم بخمسة أزرار

T1. زر تشغيل/إيقاف الإضاءة (مؤشر LED L1 مضاء) T2. زر الإيقاف - زر ضبط سرعة (قوة) الشفط 1 (مؤشر LED L2 مضاء) T3. زر ضبط سرعة (قوة) الشفط 2 (مؤشرا LED L2+L3 مضاءان) T4. زر ضبط سرعة (قوة) الشفط 3 (مؤشرات LED L2+L3+L4 مضاءة) T5. زر ضبط السرعة (القوة) المكثفة للشفط (مؤشرات LED L2+L3+L4 مضاءة + مؤشر LED L5 يومض) - المدة 5 دقائق - ثم يتحول الشفاط تلقائيًا إلى سرعة (قوة) الشفط 2.

إيقاف تشغيل الشفاط مع تأخير (مؤشرات LED تومض):

يمكن ضبط تأخير إيقاف التشغيل (OFF) بالضغط مرة أخرى لمدة ثانيتين على زر السرعة (القوة) النشط في تلك اللحظة.

يمكن ضبط تأخير الإيقاف على النحو التالي:

سرعة (قوة) الشفط 1: 20 دقيقة

سرعة (قوة) الشفط 2: 15 دقيقة

سرعة (قوة) الشفط 3: 10 دقائق

سرعة (قوة) الشفط المكثفة: 5 دقائق

مؤشر انسداد الفلتر

الشفاط مزود بوظيفة تنبه المستخدم على فترات منتظمة لانسداد الفلتر وضرورة الصيانة.

إشارة انسداد مرشح الدهون: مع إيقاف تشغيل الشفاط (OFF)، ستظل جميع مؤشرات LED للسرعات (الأداء) مضاءة بشكل متواصل لمدة 40 ثانية.

إشارة انسداد مرشح الكربون النشط: مع إيقاف تشغيل الشفاط (OFF)، ستبدأ جميع مؤشرات LED للسرعات (الأداء) في الوميض لمدة 40 ثانية.

تفعيل إشارة انسداد مرشح الكربون النشط: هذه الوظيفة معطلة في الظروف العادية، لتفعيلها أوقف تشغيل الشفاط (OFF) واضغط في نفس الوقت على الزرين T3 و T5 لأكثر من 3 ثوانٍ، ستبدأ مؤشرات LED L3 و L5 في الوميض.

لإيقاف تشغيل الوظيفة، كرر هذا الإجراء وستضيء مؤشرات LED L3 و L5 بشكل متواصل.

إعادة ضبط إشارة انسداد المرشح:

مع تشغيل الشفاط (ON)، اضغط على الزر T2 لأكثر من ثانيتين وستضيء جميع مؤشرات LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر الإجراء إذا كانت كلتا الإشارتين (مرشح الدهون ومرشح الكربون النشط) نشطتين.

الصيانة

التنظيف

للتنظيف، يجب استخدام قطعة قماش مبللة بمنظفات سائلة محايدة فقط. لا تستخدم أي أدوات أو أدوات تنظيف. لا تستخدم الكحول!

مرشح الدهون

الشكل 10أ-20

يحبس جزيئات الدهون المنبعثة أثناء الطهي.

يجب تنظيف مرشح الدهون مرة واحدة في الشهر (غسله)، أو إذا كان نظام مؤشر تشبع المرشح - إذا كان جزءًا من معدات الطراز الخاص - يشير إلى هذه الحاجة. يمكن تنظيفه يدويًا بمنظف معتدل أو في غسالة الأطباق عند أدنى درجة حرارة وبرنامج قصير.

يظهر تفكيك مرشح الدهون - اضغط على مزلاج المرشح.

فلتر الكربون النشط (فقط في إصدار الفلترة)

شكل 19

يمتص هذا الفلتر الروائح الكريهة الناتجة عن الطهي. يحدث تشبع فلتر الكربون بعد استخدام أطول أو أقصر، أي يعتمد على نوع المطبخ والتنظيف المنتظم لفلتر الشحوم. في جميع الأحوال، يجب استبدال الخرطوشة على الأقل كل 4 أشهر (أو إذا كان نظام مؤشر تشبع الفلتر - إذا كان جزءًا من معدات الطراز الخاص بك - يشير إلى هذه الحاجة).

لا يمكن غسله أو تجديده.

فلتر الكربون الدائري

ضع الفلتر على كل جانب من جوانب غطاء المحرك، بحيث يغطي شبكتي الحماية للمحرك، ثم أدره في اتجاه عقارب الساعة.

للفك، أدره عكس اتجاه عقارب الساعة.

استبدال المصابيح

شكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية الصمامات الثنائية (LED).

توفر الصمامات الثنائية إضاءة مثالية، مع عمر افتراضي يصل إلى 10 مرات أطول من المصابيح التقليدية وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لبيع قطع الغيار.

اتبع بدقة التعليمات الواردة في هذا الدليل. ترفض الشركة المصنعة تحمل أي مسؤولية عن أي تلف أو أعطال أو أضرار أو اشتعال في الشفاط ناتج عن عدم الامتثال لهذه التعليمات. شفاط البخار مخصص حصريًا لشفط أبخرة الطهي والروائح الناتجة عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر شفاط البخار عن الرسم الموضح في هذا الكتاب، ومع ذلك تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

• من المهم الاحتفاظ بهذا الدليل لتتمكن من استخدامه في أي وقت. في حالة البيع أو التنازل أو النقل، تأكد من تسليمه مع شفاط البخار.
• يرجى قراءة هذا الدليل بعناية: فهو يحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بتعديل المنتج أو أنبوب عادم الأبخرة كهربائيًا أو ميكانيكيًا.
• قبل متابعة تركيب الجهاز، تحقق من أن جميع المكونات غير تالفة. في حالة وجود تلف، اتصل بالبائع ولا تتابع التركيب.

ملاحظة: الأجزاء المميزة بالرمز (^(*)) هي ملحقات اختيارية تُقدم فقط مع بعض الطرازات أو غير متوفرة، ويمكن شراؤها.

تحذيرات

• قبل أي تنظيف أو صيانة، افصل شفاط الطهي عن التيار الكهربائي عن طريق سحب القابس أو إيقاف تشغيل المفتاح الرئيسي للشقة.
• استخدم قفازات عمل لجميع عمليات التركيب والصيانة. يمكن استخدام الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المنخفضة أو نقص الخبرة والمعرفة، إذا كانوا تحت إشراف مناسب أو تلقوا تعليمات حول الاستخدام الآمن للجهاز وأدركوا المخاطر المرتبطة به.
• يجب مراقبة الأطفال للتأكد من أنهم لا يلعبون بالجهاز.
• يجب ألا يقوم بالتنظيف والصيانة

أطفال دون إشراف.

يجب أن تكون الغرفة جيدة التهوية عند استخدام شفاط الطهي بالتزامن مع أجهزة أخرى تعمل بالغاز أو وقود آخر. يجب تنظيف شفاط الطهي بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا)، مع مراعاة أي تعليمات صيانة محددة. عدم الالتزام بمعايير تنظيف الشفاط واستبدال وتنظيف المرشحات قد يسبب حرائق. يُمنع منعًا باتًا الطهي باللهب المكشوف تحت الشفاط. عند استبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف يتلف المرشحات وقد يسبب حريقًا، لذا يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت الإشراف لمنع اشتعال الزيت المحموم.

تحذير: عندما تكون الموقد قيد التشغيل، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب.
• فيما يتعلق بالتدابير التقنية والسلامة التي يجب اتخاذها لتصريف الأبخرة، يجب الالتزام الصارم باللوائح التي تحددها السلطات المحلية المختصة.
• يجب ألا يتم توصيل الهواء المستخرج بأنابيب تستخدم لتصريف الأبخرة من الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى. لا تستخدم شفاط البخار أو تتركه بدون تركيب المصابيح بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم أبدًا شفاط البخار بدون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم شفاط البخار أبدًا كسطح داعم، ما لم يُذكر ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن جزءًا من التوريد، قم بشراء

النوع الصحيح من البراغي.

• استخدم الطول الصحيح للبراغي، كما هو محدد في دليل التثبيت.
• إذا لم تكن متأكدًا، استشر مركز الخدمة المعتمد أو موظفين مؤهلين مماثلين.

انتبه!

• قد يؤدي التثبيت غير الصحيح لبراغي التثبيت أو الوسائل وفقًا لهذه التعليمات إلى حدوث صدمة كهربائية. لا تستخدمه مع جهاز برمجة أو مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن التخلص من المعدات الكهربائية والإلكترونية (WEEE).

من خلال التأكد من التخلص من هذا المنتج بشكل صحيح بعد انتهاء عمره الافتراضي، يساهم المستخدم في منع الآثار السلبية المحتملة على البيئة والصحة.

الرمز الموجود على المنتج أو على مستنداته المصاحبة يشير إلى أنه لا يجوز التعامل مع هذا المنتج كنفايات منزلية، بل يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير الأجهزة الكهربائية والإلكترونية. تخلص منه وفقًا للقوانين المحلية للتخلص من النفايات. للحصول على مزيد من المعلومات حول التعامل مع هذا المنتج واستعادته وإعادة تدويره، يرجى الاتصال بالسلطات المحلية المختصة أو خدمات جمع النفايات المنزلية أو المتجر الذي تم شراء المنتج منه.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - اللجنة الدولية الخاصة للحماية من التداخل الراديوي، ملاحظة المترجم)

توصيات للاستخدام الصحيح بهدف تقليل التأثير على البيئة: شغّل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. ارفع السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم السرعة القصوى (أو السرعات) فقط في الحالات القصوى. استبدل فلتر الكربون (الفلتر) إذا لزم الأمر للحفاظ على كفاءة جيدة في تقليل الروائح. نظف فلتر الشحوم (الفلتر) إذا لزم الأمر للحفاظ على كفاءته. استخدم أقصى قطر لنظام الأنابيب كما هو مذكور في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

الشفاط مخصص للاستخدام مع طرد الهواء خارج الغرفة، أو مع فلتر إعادة التدوير لتنقية الهواء في الغرفة.

نسخة الطرد (التفريغ)

يتم طرد الأبخرة إلى الخارج عبر أنبوب العادم المثبت على الحافة الموصلة.

تحذير!

أنبوب العادم ليس جزءًا من التجهيزات ويجب شراؤه.

يجب أن يتطابق قطر أنبوب العادم مع قطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزودًا بفلاتر كربونية، فيجب إزالتها.

قم بتوصيل الشفاط بأنبوب عادم بنفس قطر مخرج الهواء (الحافة الموصلة).

استخدام أنابيب وفتحات في الجدار بقطر أصغر يؤدي إلى انخفاض كفاءة الشفط وزيادة كبيرة في الضوضاء.

! استخدم أنبوب العادم الأقصر ممكنًا. ! استخدم أنبوب عادم بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب التغييرات الجذرية في مقطع مسار العادم.

نسخة الترشيح

سيتم تنقية الهواء الممتص من الدهون والروائح قبل إعادته إلى الغرفة. لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

الهواء الممتص، قبل إعادة توجيهه إلى الغرفة، سيتم تخليصه من الدهون والروائح. لكي يتمكن شفاط البخار من العمل في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين دعامة الوعاء على سطح الطهي وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية، و50 سم في حالة المواقد الغازية أو المختلطة/المجمعة.

إذا كانت تعليمات تركيب جهاز الطهي الغازي توصي بمسافة أكبر، فيجب اتباع هذه التعليمات.

! التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على اللوحة المميزة الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بموصل/قابس، يكفي توصيله بمقبس يتوافق مع المعايير الحالية، ويقع في مكان يسهل الوصول إليه حتى بعد إجراء

التركيب. إذا لم يكن الشفاط مزودًا بموصلات/قابس (توصيل مباشر بالشبكة) أو إذا لم يكن المقبس في مكان يسهل الوصول إليه بعد إجراء التركيب، فمن الضروري استخدام مفتاح ثنائي القطب يتوافق مع المعايير، ويضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالث، وفقًا لقواعد التركيب.

تحذير!

قبل توصيل دائرة الشفاط بالتيار الكهربائي والتحقق من عمله بشكل صحيح، تحقق دائمًا من أن كابل الشبكة قد تم تركيبه بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ في حالة تلف الكابل، اطلبه من خدمة الصيانة.

التركيب

قبل التثبيت:

• تحقق من أن المنتج الذي تم شراؤه له الأبعاد المناسبة للمساحة المختارة للتثبيت.
• أزل فلاتر الكربون النشط - إذا كانت مزودة (انظر الفقرة ذات الصلة). يجب إعادة تركيبها إذا كنت تنوي استخدام الشفاط في وضع الترشيح.
• تحقق من عدم وجود مواد ملحقة داخل الشفاط (بسبب النقل) (مثل أكياس البراغي، الضمانات، إلخ)، وإذا وجدت، أخرجها واحتفظ بها.

الشفاط مزود بمشابك تثبيت مناسبة لمعظم أنواع الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني مؤهل للتأكد من ملاءمة المواد بناءً على نوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

التشغيل

لوحة التحكم مع 6 أزرار

لاختيار وظائف الشفاط، يكفي لمس زر التحكم برفق.

زر تشغيل/إيقاف الإضاءة

زر اختيار السرعة القصوى (قوة الشفط) - لمدة 5 دقائق: يضبط الشفاط هذه القوة وبعد مرور 5 دقائق، يعود إلى الإعداد السابق.

زر اختيار السرعة العالية (قوة الشفط).

زر اختيار السرعة المتوسطة (قوة الشفط) - إذا كان يومض، فإنه ينبه إلى الحاجة إلى غسل أو استبدال فلتر الكربون. هذه الإشارة معطلة بشكل طبيعي. لـ

تفعيل الإشارة، قم بإيقاف تشغيل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ.

بعد ذلك، اضغط معًا على الزرين 1 و2 لمدة 3 ثوانٍ، أولاً سوف يومض الزر 1 فقط، ثم سوف يومض كل من الزرين 1 و2 للإشارة إلى التفعيل. كرر العملية لإلغاء تفعيل الإشارة، أولاً سوف يومض الزرين 1 و2 ثم سوف يومض الزر 1 فقط للإشارة إلى إلغاء التفعيل.

زر اختيار السرعة المنخفضة (قوة الشفط) - إذا كان يومض، فإنه يشير إلى الحاجة إلى غسل فلتر الشحوم.

زر إيقاف تشغيل المحرك (وضع الاستعداد) - تشغيل الإلكترونيات - إعادة ضبط إشارة غسيل/استبدال المرشحات.

إيقاف تشغيل المحرك

اضغط لفترة قصيرة لإيقاف تشغيل المحرك.

إعادة ضبط إشارة المرشحات

عند تشغيل شفاط البخار، بعد إجراء صيانة المرشحات، اضغط الزر حتى إشارة صوتية. سيتوقف مؤشر LED 1 (مرشح الدهون) أو 2 (مرشح الكربون) عن الوميض.

تعطيل الإلكترونيات

اضغط الزر لمدة 3 ثوانٍ، سيتم تعطيل إلكترونيات التحكم في شفاط البخار.

قد تكون هذه الوظيفة مفيدة أثناء تنظيف المنتج.

لإعادة تشغيل الإلكترونيات، يكفي تكرار العملية.

في حالة حدوث أعطال محتملة في التشغيل، قبل الاتصال بالمساعدة الفنية، افصل الجهاز عن مصدر الكهرباء لمدة 5 ثوانٍ على الأقل عن طريق نزع القابس ثم أعد توصيله. إذا استمر العطل في التشغيل، فاتصل بالمساعدة الفنية.

طراز بجهاز تحكم بخمسة أزرار

T1. زر تشغيل/إيقاف الأضواء (مؤشر LED L1 مضاء) T2. زر إيقاف - زر اختيار سرعة (قوة) الشفط 1 (مؤشر LED L2 مضاء) T3. زر اختيار سرعة (قوة) الشفط 2 (مؤشرا LED L2+L3 مضاءان) T4. زر اختيار سرعة (قوة) الشفط 3 (مؤشرات LED L2+L3+L4 مضاءة) T5. زر اختيار سرعة (قوة) الشفط المكثف (مؤشرات LED L2+L3+L4 مضاءة + مؤشر LED L5 يومض) - مدة التشغيل 5 دقائق - بعدها يعود شفاط البخار تلقائيًا إلى سرعة (قوة) الشفط 2.

الإيقاف المؤجل لشفاط البخار (مؤشرات LED تومض): يمكن ضبط الإيقاف المؤجل لشفاط البخار (OFF) بالضغط مرة أخرى لمدة أطول من ثانيتين على زر سرعة (قوة) الشفط النشط في تلك اللحظة. فترات الإيقاف المؤجل هي: سرعة (قوة) الشفط 1: 20 دقيقة سرعة (قوة) الشفط 2: 15 دقيقة سرعة (قوة) الشفط 3: 10 دقائق سرعة (قوة) الشفط المكثف: 5 دقائق

إشارة تشبع المرشح

شفاط البخار مزود بوظيفة تنبه المستخدم على فترات منتظمة عندما تكون المرشحات مشبعة وتحتاج إلى صيانتها.

إشارة تشبع مرشح الشحوم: عند إيقاف تشغيل الشفاط (OFF)، تضيء جميع مصابيح LED الخاصة بسرعات (قدرات) الشفط بشكل ثابت لمدة 40 ثانية.

إشارة تشبع مرشحات الكربون النشط: عند إيقاف تشغيل الشفاط (OFF)، تومض جميع مصابيح LED الخاصة بسرعات (قدرات) الشفط لمدة 40 ثانية.

تفعيل إشارة تشبع مرشح الكربون النشط: إذا كانت الإشارة معطلة بشكل طبيعي، لتفعيلها قم بإيقاف تشغيل الشفاط (OFF) واضغط معاً على الزرين T3 و T5 لمدة أطول من 3 ثوانٍ، سيبدأ مصباحا LED L3 و L5 في الوميض.

لإلغاء التفعيل، كرر العملية، وسيضيء مصباحا L3 و L5 بشكل ثابت.

استعادة إشارة تشبع المرشحات:

عند تشغيل الشفاط (ON)، اضغط على الزر T2 لمدة أطول من ثانيتين، وستضيء جميع مصابيح LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر الإجراء في حالة تفعيل كلتا الإشارتين (مرشح الشحوم ومرشح الكربون النشط).

الصيانة

التنظيف

عند التنظيف، يجب استخدام قطعة قماش مبللة فقط بمنظفات سائلة محايدة.

لا تستخدم أي أدوات أو وسائل تنظيف. لا تستخدم الكحول!

مرشح الشحوم

الشكل 10أ-20

يحتفظ بجزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه مرة واحدة على الأقل شهرياً (أو عندما ينبه نظام مؤشر تشبع المرشحات - إذا كان الطراز مزوداً به - بضرورة ذلك)، باستخدام منظفات غير كاشطة يدوياً أو في غسالة الأطباق بدرجة حرارة ماء منخفضة وبرنامج دورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الشحوم، لكن خصائصه في الترشيح لا تتغير إطلاقًا.

لفصل مرشحات الشحوم، اسحب الخطاف الزنبركي.

مرشح الفحم (فقط للنسخة المزودة بمرشح)

الشكل 19

يحتفظ بالروائح الكريهة الناتجة عن الطهي.

يُكتشف تشبع مرشح الفحم فقط بعد استخدام طويل نسبيًا، بناءً على نوع المطبخ وانتظام تنظيف مرشح الشحوم. في جميع الأحوال، من الضروري استبدال الخرطوشة كل أربعة أشهر كحد أقصى (أو عندما ينبه نظام مؤشر تشبع المرشحات - إذا كان الطراز المعني مزودًا به - إلى هذه الضرورة).

لا يمكن غسله أو تجديده.

مرشح الفحم الدوار

استخدم واحدًا لكل جانب بعد تغطية شبكتي الحماية للمروحة، ثم أدره في اتجاه عقارب الساعة.

لإزالته، أدره عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الغطاء مزود بنظام إضاءة قائم على تقنية LED.

مصابيح LED تضمن إضاءة مثالية، وعمرًا أطول حتى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصباح، اتصل بمركز الخدمة المعتمد لقطع الغيار الأصلية.

HU - تعليمات التركيب والاستخدام

يجب الالتزام الصارم بتعليمات هذا الدليل. الشركة المصنعة غير مسؤولة عن أي أخطاء أو أضرار أو حرائق ناتجة عن عدم الالتزام بالتعليمات المذكورة هنا. الشفاط مخصص لشفط بخار الطهي والدخان، للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الصور الموجودة في هذا الدليل، لكن تعليمات الاستخدام والصيانة والتركيب لا تتغير.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو الإعارة، تأكد من أن الدليل يرافق المنتج.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بتعديل النظام الكهربائي أو الميكانيكي للمنتج أو أنابيب التوصيل. قبل البدء في تركيب الجهاز، تأكد من أن جميع الأجزاء سليمة. خلاف ذلك، اتصل بالبائع ولا تقم بتركيب الجهاز.

ملاحظة: الأجزاء المشار إليها بعلامة (^*) هي ملحقات اختيارية، وهي متوفرة فقط مع بعض الطرازات، أو أجزاء غير مشمولة في العبوة ويجب شراؤها بشكل منفصل.

تحذير

• قبل القيام بأي عملية تنظيف أو صيانة، يجب فصل الجهاز عن الشبكة الكهربائية! افصل قابس الجهاز أو افصل التيار الكهربائي عن طريق إيقاف تشغيل المفتاح الرئيسي في لوحة التوزيع المنزلية!
• استخدم قفازات واقية لجميع أعمال التركيب والصيانة!
• يمكن استخدام الجهاز من قبل الأطفال فوق 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين ليس لديهم المعرفة والخبرة الكافية، فقط تحت الإشراف المناسب أو إذا تلقوا

تعليمات مناسبة حول الاستخدام الآمن للجهاز وفهموا المخاطر المرتبطة باستخدامه!

• لا تسمح للأطفال باللعب بالجهاز! لا يجوز للأطفال القيام بالتنظيف والصيانة إلا تحت الإشراف!
• عند استخدام الشفاط بالتزامن مع أجهزة تعمل بالغاز أو أنواع وقود أخرى، يجب ضمان تهوية مناسبة للغرفة!
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (على الأقل مرة واحدة شهريًا)!
• اتبع دائمًا تعليمات الصيانة الواردة في الدليل!
• قد يؤدي تجاهل تعليمات تنظيف الشفاط، وعدم استبدال المرشحات أو تنظيفها، إلى نشوب حريق! يُمنع منعًا باتًا الطهي بلهب مكشوف تحت الشفاط!
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم "الصيانة - استبدال المصباح" في هذا الدليل!

استخدام اللهب المكشوف يتلف المرشحات وقد يسبب حريقًا، لذلك يجب دائمًا تجنب استخدام اللهب المكشوف!

لا تترك المقلاة دون مراقبة، لأن الزيت المسخن أكثر من اللازم قد يشتعل!

تحذير! أثناء تشغيل الموقد، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط

ساخنة جدًا!

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل!
• فيما يتعلق بالتدابير الفنية والسلامة اللازمة لتصريف الدخان، يجب الالتزام الصارم باللوائح المحلية المختصة! لا يجوز نقل الهواء المعاد تدويره في مدخنة تستخدم لتصريف الدخان الناتج عن أجهزة الغاز أو غيرها من أجهزة الاحتراق!
• لا تستخدم الشفاط بمصباح غير مثبت بشكل صحيح، ولا تتركه بدون مصباح، فقد يؤدي ذلك إلى حدوث صدمة كهربائية!
• لا تستخدم الشفاط أبدًا بدون الشبكة الواقية المثبتة!
• لا تستخدم الشفاط أبدًا كسطح دعم، إلا إذا كان استخدامه لهذا الغرض محددًا بوضوح!
• للتثبيت، استخدم فقط البراغي المرفقة مع الجهاز! إذا لم تكن البراغي جزءًا من العبوة، فتأكد من الحصول على النوع المناسب من البراغي!
• استخدم براغي بالطول المناسب كما هو موضح في دليل التثبيت!
• في حالة الشك، استشر خدمة الصيانة المتخصصة أو موظفين مؤهلين مماثلين!

تحذير!

قد يؤدي تركيب البراغي وعناصر التثبيت بشكل غير صحيح وفقًا للتعليمات إلى خطر حدوث صدمة كهربائية! - لا تستخدم مع مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يتم تشغيله تلقائيًا.

العلامة الموجودة على الجهاز تتوافق مع متطلبات التوجيه الأوروبي 2012/19/EC بشأن النفايات الناتجة عن المعدات الكهربائية والإلكترونية (WEEE).

من خلال التخلص السليم من المنتج الذي أصبح نفايات، فإنك تساعد في تجنب العواقب السلبية المحتملة على البيئة وصحة الإنسان والتي قد تنتج عن التعامل غير السليم مع نفايات المنتج.

العلامة الموضحة على المنتج أو في المستندات المرفقة به

تشير إلى أن هذا المنتج لا يجوز التعامل معه كنفايات منزلية. بدلاً من ذلك، يجب تسليم المنتج إلى أحد مواقع إعادة تدوير المعدات الكهربائية والإلكترونية.

عند التخلص منه، يجب اتباع اللوائح البيئية المحلية للتخلص من النفايات.

لمزيد من المعلومات حول معالجة المنتج واستخدامه وإعادة تدويره، يرجى الاتصال بمكتب رئيس البلدية المحلي، أو شركة إدارة النفايات المنزلية، أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز وتصنيعه وفحصه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

نصائح لتعزيز الاستخدام الصحيح وتقليل التأثير الضار على البيئة: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. لا تقم بزيادة السرعة إلا إذا كان هناك الكثير من الدخان أو البخار أثناء الطهي، واستخدم السرعة المكثفة فقط عند الحاجة الفعلية. استبدل فلاتر الكربون عندما يشير الجهاز إلى ذلك، لضمان امتصاص الروائح بشكل فعال. لضمان كفاءة الترشيح المناسبة، استبدل مرشح الشحوم عندما ينبهك الجهاز إلى ذلك. لزيادة الكفاءة وتقليل مستوى الضوضاء، يُنصح باستخدام أقصى أقطار للقنوات المحددة في هذا الدليل.

الاستخدام

تم تصميم الشفاط ليعمل في وضع الطرد مع تصريف الهواء إلى الخارج، أو في وضع إعادة التدوير مع إعادة تدوير الهواء.

الشفط

يتم تصريف الهواء من خلال أنبوب العادم المثبت على شفة التوصيل.

▲ تحذير!

أنبوب العادم غير متضمن في العبوة، يجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب العادم مطابقًا لقطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزودًا بفلتر كربوني، فمن الضروري إزالته.

قم بتوصيل الشفاط بأنبوب عادم بنفس قطر مخرج الهواء (شفة التوصيل).

استخدام أنبوب بقطر أصغر يؤدي إلى انخفاض كفاءة الشفط وزيادة كبيرة في مستوى ضوضاء الجهاز.

لذلك، لا نتحمل أي مسؤولية في هذا الشأن.

! استخدم أقل طول ممكن من الأنابيب.

! يجب أن تحتوي شبكة الأنابيب على أقل عدد ممكن من الانحناءات (الزاوية القصوى: 90 درجة). ! تجنب تشوه الأنبوب.

نسخة إعادة التدوير

يتم إزالة الشحوم من الهواء الممتص ثم إزالة الروائح قبل إعادة تدويره إلى الغرفة. لاستخدام الشفاط في هذا الوضع، يلزم تركيب نظام ترشيح إضافي

يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الطهي والجزء السفلي من شفاط المطبخ عن 45 سم لمواقد الطهي الكهربائية، و50 سم لمواقد الغاز أو الوقود المختلط.

إذا كانت تعليمات تركيب موقد الغاز تنص على مسافة أكبر من ذلك، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يكون جهد الشبكة مطابقًا للجهد المبين على لوحة البيانات التقنية الموجودة داخل شفاط المطبخ. إذا كان الشفاط مزودًا بقابس كهربائي، فقم بتوصيله بمقبس حائط يسهل الوصول إليه ويتوافق مع المعايير السارية، حتى بعد التركيب. إذا لم يكن مزودًا بقابس (توصيل مباشر بالشبكة) أو كان المقبس غير قابل للوصول، فقم بتركيب مفتاح فصل قياسي متعدد الأقطاب، حتى بعد التركيب، يضمن الفصل الكامل عن الشبكة وفقًا لفئة الجهد الزائد III، ووفقًا لقواعد التركيب.

تحذير!

قبل إعادة توصيل دائرة الشفاط بالشبكة والتحقق من أنه يعمل بشكل صحيح، تحقق دائمًا من أن توصيلات الشبكة تمت بشكل صحيح.

يحتوي الشفاط على كابل خاص، وفي حالة تلفه، اطلب استبداله من خدمة الصيانة المتخصصة.

التركيب

قبل البدء في التركيب:

تحقق من أن المنتج الذي اشتريته مناسب لموقع التركيب المختار. - قم بإزالة مرشحات الكربون النشط / الأغطية (^) إذا كانت موجودة على الجهاز (انظر أيضًا الفقرة ذات الصلة). يجب إعادة تركيبها فقط إذا كنت تنوي استخدام الشفاط في وضع إعادة التدوير. تحقق من عدم وجود ملحقات متبقية داخل الشفاط (بسبب متطلبات الشحن) (مثل أكياس تحتوي على براغي ( )، وثيقة الضمان (*) إلخ.) إذا وجدت، أخرجها واحتفظ بها.

تم تزويد الشفاط بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، استشر متخصصًا لمعرفة ما إذا كانت المواد مناسبة للجدار/السقف المعني. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

التشغيل

لوحة التحكم بـ 6 أزرار

لتحديد وظائف الشفاط، يكفي لمس أزرار لوحة التحكم.

زر الإضاءة تشغيل/إيقاف

مفتاح اختيار السرعة القصوى (قوة الشفط) - لمدة 5 دقائق: يضبط الشفاط هذه الوظيفة تلقائيًا، ثم يعود إلى الوظيفة الأصلية بعد انتهاء الخمس دقائق.

مفتاح اختيار السرعة العالية (قوة الشفط)

مفتاح اختيار السرعة المتوسطة (قوة الشفط) - عندما يومض، يشير إلى أن فلتر الشحوم يحتاج إلى الغسيل، أو الاستبدال في حالة فلتر الفحم. هذا المؤشر غير نشط في الحالة العادية، لتفعيل العرض، اضغط مع الاستمرار على زر 0 لمدة 3 ثوانٍ لإيقاف تشغيل الإلكترونيات.

بعد ذلك، اضغط معًا على الزرين 1 و 2 لمدة 3 ثوانٍ. أولاً يومض المصباح 1 فقط، ثم يومض كل من المصباحين 1 و 2، للإشارة إلى اكتمال التفعيل. لإلغاء تنشيط العرض، كرر الإجراء، عندها يومض أولاً كل من الزرين 1 و 2، وأخيرًا الزر 1 فقط، للإشارة إلى اكتمال إلغاء التنشيط.

مفتاح اختيار السرعة المنخفضة (قوة الشفط). عندما يومض، يشير إلى أن فلتر الشحوم يحتاج إلى الغسيل.

مفتاح إيقاف تشغيل المحرك (استعداد) - إيقاف تشغيل الإلكترونيات - إعادة ضبط مؤشر غسيل/استبدال الفلتر - إيقاف تشغيل المحرك

لإيقاف تشغيل المحرك، اضغط لفترة وجيزة. إعادة ضبط مؤشر الفلاتر

عند تشغيل الشفاط، بعد الانتهاء من صيانة الفلتر، اضغط مع الاستمرار على المفتاح حتى سماع إشارة صوتية. عندها يتوقف المصباح الوامض 1 (فلتر الشحوم) أو 2 (فلتر الفحم).

إيقاف تشغيل الإلكترونيات

إذا ضغطت على المفتاح لمدة 3 ثوانٍ، يتم إيقاف تشغيل الإلكترونيات المتحكمة في الشفاط.

قد تكون هذه الوظيفة مفيدة أثناء عمليات تنظيف الشفاط.

لإعادة تشغيل الإلكترونيات مرة أخرى، يكفي تكرار العملية.

في حالة حدوث خلل وظيفي، قبل

التوجه إلى مركز الخدمة، افصل الجهاز عن مصدر الطاقة عن طريق سحب قابس الكهرباء لمدة 5 ثوانٍ على الأقل، ثم أعد توصيل القابس. إذا استمر الخلل، فاتصل بخدمة الصيانة.

طراز بلوحة أزرار ضغط بخمسة أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر التشغيل/الإيقاف (مصباح L1 مضيء)

T2. زر اختيار سرعة (قوة) الشفط 1 (مصباح L2 مضيء) T3. زر اختيار سرعة (قوة) الشفط 2 (مصباحان L2+L3 مضيئان) T4. زر اختيار سرعة (قوة) الشفط 3 (مصابيح L2+L3+L4 مضيئة) T5. زر اختيار سرعة (قوة) الشفط المكثف (مصابيح L2+L3+L4 مضيئة + مصباح L5 يومض) - لمدة 5 دقائق - بعدها يتحول الشفاط تلقائيًا إلى سرعة (قوة) الشفط 2.

إيقاف التشغيل المؤقت للشفاط (المصابيح تومض):

يمكن إيقاف التشغيل المؤقت (OFF) بالضغط مرة أخرى على زر سرعة (قوة) الشفط النشط حاليًا لأكثر من ثانيتين.

المدة المتاحة لإيقاف التشغيل المؤقت:

سرعة (قوة) الشفط 1: 20 دقيقة، سرعة (قوة) الشفط 2: 15 دقيقة، سرعة (قوة) الشفط 3: 10 دقائق

سرعة (قوة) الشفط المكثف: 5 دقائق

مؤشر امتلاء الفلاتر

يقوم الشفاط بالتنبيه للمستخدم على فترات منتظمة عندما تكون الفلاتر ممتلئة وتحتاج إلى صيانة.

مؤشر امتلاء مرشح الشحوم: عند إيقاف تشغيل الشفاط (OFF)، يضيء مصباح مؤشر سرعة (قوة) الشفط لمدة 40 ثانية.

مؤشر امتلاء مرشح الكربون النشط: عند إيقاف تشغيل الشفاط (OFF)، يومض مصباح مؤشر سرعة (قوة) الشفط لمدة 40 ثانية.

تفعيل مؤشر امتلاء مرشح الكربون النشط:

عادةً ما يكون المؤشر معطلاً. لتفعيله، قم بإيقاف تشغيل الشفاط (OFF) واضغط في نفس الوقت على الزرين T3 وT5 واستمر في الضغط لأكثر من 3 ثوانٍ. سيبدأ المصباحان L3 وL5 في الوميض.

لإلغاء التفعيل، كرر الإجراء، وسيضيء المصباحان L3 وL5 بشكل ثابت.

إعادة ضبط مؤشر امتلاء الفلاتر:

عند تشغيل الشفاط (ON)، اضغط على الزر T2 واستمر في الضغط لأكثر من ثانيتين. ستضيء جميع المؤشرات لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر العملية إذا كان كلا المؤشرين (فلتر الشحوم وفلتر الكربون النشط) نشطين.

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة بمنظف سائل محايد. لا حاجة لأي أدوات للتنظيف. تجنب استخدام المنظفات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

فلتر الشحوم

الشكل 10أ-20

يحبس جزيئات الدهون الناتجة عن الطهي.

يجب غسله مرة واحدة شهريًا (أو عندما يشير نظام مؤشر التشبع - إذا كان الطراز المشترى مزودًا به - إلى الحاجة إلى ذلك) بمنظف غير عدواني، يدويًا أو في غسالة الأطباق، على درجة حرارة منخفضة ودورة قصيرة.

قد يتسبب الغسيل في غسالة الأطباق في تغير لون فلتر الشحوم، لكن هذا لا يؤثر على كفاءته.

لإزالة فلتر الشحوم، اسحب الخطاف الزنبركي.

فلتر الكربون (فقط للنسخة المعاد تدويرها) - الشكل 19

يحتفظ بالروائح الكريهة الناتجة عن الطهي. يحدث تشبع فلتر الكربون خلال فترة زمنية أطول أو أقصر، اعتمادًا على نوع الموقد وانتظام تنظيف فلتر الشحوم. يجب استبدال الفلتر على الأقل كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع الفلتر - إذا كان الطراز الموجود لدينا مزودًا به - إلى الحاجة إلى ذلك).

لا يغسل ولا يجدد.

فلتر الكربون الحبيبي

لتركيب واقي المحرك، ضع واحدًا على كل جانب ثم أدر في اتجاه عقارب الساعة.

للفك، أدر في عكس اتجاه عقارب الساعة.

استبدال المصباح

الشكل 22

الشفاط مزود بنظام إضاءة بتقنية LED.

توفر مصابيح LED إضاءة مثالية، وتتمتع بعمر افتراضي أطول 10 مرات من المصابيح التقليدية، كما تحقق توفيرًا في الطاقة الكهربائية بنسبة 90%.

لاستبدال المصباح، اتصل بالموزعين الرسميين لقطع الغيار!

يرجى اتباع تعليمات التشغيل هذه بدقة. لا تتحمل الشركة المسؤولية عن أي أعطال أو أضرار أو إصابات ناتجة عن عدم اتباع التعليمات بشكل صحيح. صُمم الشفاط لشفط الدخان والأبخرة الناتجة عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الرسومات الموضحة في هذه التعليمات، ولكن بغض النظر عن ذلك، تظل تعليمات الاستخدام والتركيب متطابقة تمامًا.

نوصي بالاحتفاظ بهذه التعليمات لاستخدامها في أي وقت. عند البيع أو التسليم أو النقل، يجب أن تبقى التعليمات مع المنتج. - اقرأ التعليمات بعناية! فهي تحتوي على معلومات مهمة حول التركيب والاستخدام وإجراءات السلامة. يُحظر تركيب أي أجهزة كهربائية أو ميكانيكية على المنتج أو على قناة التهوية! - قبل البدء في تركيب الجهاز، تأكد من عدم وجود أي تلف. إذا كان هناك تلف، فاتصل بالممثل التجاري ولا تبدأ في التركيب.

ملاحظة: الأجزاء المميزة برمز "(*)" اختيارية ويجب شراؤها بشكل منفصل إذا لزم الأمر.

تحذيرات

• قبل أي عملية تتعلق بالتركيب أو الصيانة، افصل الشفاط عن الشبكة الكهربائية عن طريق سحب القابس من المقبس أو إيقاف تشغيل القاطع الرئيسي في المنزل.
• عند تنفيذ جميع العمليات المتعلقة بالتركيب والصيانة، استخدم قفازات العمل.

قفازات.

• يُمكن استخدام الجهاز من قبل الأطفال من عمر 8 سنوات فما فوق والأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة، بشرط أن يكونوا تحت الإشراف أو تلقوا تعليمات حول الاستخدام الآمن للجهاز وفهم المخاطر المرتبطة به. لا تسمح للأطفال باللعب بالجهاز! - يجب ألا يتم التنظيف والصيانة من قبل الأطفال دون إشراف. - يجب أن يكون الجهاز مزودًا بتهوية كافية عند استخدامه في نفس الوقت مع أجهزة أخرى تعمل بالغاز أو أنواع أخرى من الوقود.
• يجب تنظيف الجهاز بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا).
• اتبع تعليمات الصيانة الواردة في دليل الصيانة!
• عدم اتباع تعليمات تنظيف الجهاز وصيانة واستبدال المرشحات يشكل خطر نشوب حريق.
• يُمنع منعًا باتًا طهي الأطعمة المشوية تحت الجهاز. لاستبدال المصابيح، استخدم فقط تلك المذكورة في قسم "الصيانة/استبدال المصابيح".

كما هو موضح في دليل التشغيل هذا.

استخدام اللهب المكشوف ضار بالمرشحات وقد يسبب حريقًا، لذلك يجب تجنبه دائمًا.

يجب أن يتم طهي الأطعمة المقلية تحت الإشراف، لأن الزيت الساخن قد يشتعل.

تحذير: عند تشغيل الجهاز، قد تصبح الأجزاء التي يمكن الوصول إليها ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي. افصل الكهرباء قبل البدء في التركيب.
• فيما يتعلق بالمعايير الفنية وتدابير السلامة التي يجب اتخاذها لتصريف الغازات المحترقة، يجب الالتزام الصارم باللوائح التي تحددها السلطات المحلية المختصة.
• يجب ألا يتم توجيه هواء العادم إلى مداخن تستخدم لتصريف الغازات الناتجة عن استخدام أجهزة تعمل بالغاز أو أنواع أخرى من الوقود.
• لا تستخدم الجهاز ولا تتركه بدون تركيب المصابيح بشكل صحيح لتجنب خطر الصدمة الكهربائية.
• لا تستخدم الجهاز أبدًا بدون شبكة التهوية المثبتة بشكل صحيح!
• يجب ألا يُستخدم الجهاز أبدًا كسطح دعم أو كرف، إلا إذا تم تحديد ذلك صراحةً. عند التركيب، استخدم فقط البراغي المرفقة مع الجهاز أو إذا لم تكن متوفرة، قم بشراء براغي مناسبة.
• يُنصح بقراءة هذا الدليل بعناية قبل التركيب والاستخدام، وكذلك الاحتفاظ به للرجوع إليه في المستقبل.
• في حال وجود أي شك، يرجى الاتصال بمركز الخدمة المعتمد.

انتبه!

• قد يؤدي التركيب غير الصحيح للمراوح وآليات التثبيت، وفقًا للتعليمات الحالية، إلى مخاطر تتعلق بالسلامة الكهربائية. لا تستخدم أي مبرمج أو مؤقت أو جهاز تحكم عن بعد أو أي جهاز آخر يتم تنشيطه تلقائيًا.

هذا الجهاز يتوافق مع متطلبات:

• التوجيه الأوروبي 2012/19/EC
• معدات الكهربائية والإلكترونية (WEEE).

تأكد من أن هذا الجهاز سيتم إعادة تدويره بشكل صحيح، وفقًا للوائح حماية البيئة وصحتك.

الرمز الموجود على الجهاز أو في الوثائق المرفقة به يشير إلى أن هذا المنتج لا يجب التخلص منه مع النفايات المنزلية، بل يجب تسليمه إلى نقاط تجميع مخصصة لإعادة تدوير المعدات الكهربائية والإلكترونية. راجع اللوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول التخلص من هذا المنتج وإعادة تدويره، يرجى الاتصال بالسلطات المحلية المختصة، أو خدمة جمع النفايات المنزلية، أو المتجر الذي اشتريت منه هذا الجهاز.

تم تصميم هذا الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الخصائص الوظيفية: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

توجيهات للاستخدام الصحيح لتقليل التأثير على البيئة المحيطة: شغّل (ON) الشفاط على السرعة الدنيا عند ملء الوعاء أو الطهي. اتركه يعمل لبضع دقائق بعد إيقاف الطهي. زد السرعة فقط في حالة وجود كمية كبيرة من الدخان أو عند استخدام مقلاة عميقة. زد السرعة فقط في الحالات القصوى. استبدل الفلتر/افحص الفلتر النشط عند الحاجة لضمان كفاءة جيدة لشفط الأبخرة. نظف الفلتر/افحص الفلتر عند الحاجة لضمان كفاءة جيدة لفلتر الشحوم. استخدم أقصى قطر لأنابيب تهوية الهواء، كما هو موضح في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

الشفاطات مخصصة للاستخدام المنزلي: تُستخدم لشفط وتهوية الهواء الملوث، وفي نفس الوقت يتم تنقيته.

الشفط مع التهوية

يتم تفريغ الهواء الملوث عبر أنبوب تهوية متصل بحلقة التوصيل.

انتبه!

أنبوب التهوية غير متضمن في الملحقات!

يجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر أنبوب التهوية مع قطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزودًا بفلتر وكربون نشط، فيجب إزالة الأنبوب.

قم بتوصيل الشفاط بأنبوب التهوية في الجدار الصلب. يجب أن يتوافق قطر الأنبوب مع قطر حلقة التوصيل لتهوية الهواء.

التوصيل بأنبوب تهوية وفتحات بقطر أصغر يقلل من قدرة الشفط ويزيد من الضوضاء بشكل ملحوظ أثناء التشغيل.

في هذه الحالة، لا تتحمل الشركة أي مسؤولية.

استخدم أنبوبًا بالطول المطلوب. استخدم أنبوبًا بأقل عدد ممكن من الانحناءات (بحد أقصى للانحناء: 90 درجة). لا تقم بثني الأنبوب بشكل حاد!

أعد توصيل الجهاز بالتيار الكهربائي قبل وضعه في الخدمة والتشغيل. لكي تعمل الشفاط في هذا النمط من العمل يجب أن تضع مرشحاً إضافياً على قاعدة المرشح والكربون النشط.

التركيب

المسافة الدنيا بين السطح الذي توضع عليه أواني الطهي والجزء السفلي من الشفاط يجب ألا تكون أقل من 45 سم في حالة الموقد الكهربائي ولا أقل من 50 سم في حالة الموقد الغازي أو المختلط.

إذا كانت تعليمات الموقد الغازي للطهي تنص على مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق الجهد في الشبكة الكهربائية مع الجهد المبين على لوحة بيانات الشفاط، والموجود على جانبه الداخلي. إذا كان الشفاط مزوداً بقابس كهربائي للتوصيل بالمقبس، يجب أن يتم التركيب وفقاً للمعايير السارية، ويجب أن يكون القابس في مكان يسهل الوصول إليه بعد تركيب الجهاز. إذا لم يكن مزوداً بقابس (توصيل مباشر بالشبكة)، أو إذا لم يكن القابس في مكان يسهل الوصول إليه بعد التركيب، يجب استخدام جهاز فصل ثنائي الأقطاب وفقاً للمعايير، بحيث يتم الفصل الكامل عن الشبكة في حالة الجهد الزائد من الفئة الثالثة، وفقاً لقواعد التركيب.

انتبه!

قبل أن تقوم بتوصيل الشفاط بالشبكة الكهربائية، تحقق من أنه يعمل بشكل صحيح، وتحقق من أن الكابل مثبت كما يجب.

الشفاط مزود بكابل خاص للتوصيل؛ في حال كان الكابل تالفاً، توجه إلى خدمة الضمان لتحصل على كابل جديد.

التركيب

قبل البدء بالتركيب:

• تأكد من أن المنتج الذي اشتريته يتوافق من حيث الأبعاد مع المكان المختار للتركيب.
• أزل المرشحات/المرشح مع الكربون النشط (يتم فكها إذا كان النموذج الذي اخترته مزوداً بها). لإزالتها، اتبع التعليمات في الفقرة الخاصة بالصيانة. أعد تركيب المرشحات فقط في حال كنت تنوي استخدام الشفاط في وضع إعادة التدوير.
• تأكد من أنه أثناء النقل لم تدخل أي أجسام غريبة إلى الجزء الداخلي من الشفاط، مثل أدوات التثبيت أو البراغي أو الكرتون أو ما شابه ذلك؛ إذا وجدت مثل هذه الأجسام، أزلها واحتفظ بها.

قبل الاستخدام، يُرجى قراءة دليل الاستخدام المرفق مع الجهاز للتأكد من أن الملحقات مناسبة للاستخدام. يجب أن تكون الأسطح، وفقًا للجدول، ثابتة بما يكفي لتحمل الحمل.

طريقة الاستخدام

لوحة التحكم مع 6 أزرار

لتحديد وضع التشغيل المطلوب، يكفي الضغط على الزر المناسب.

زر التشغيل/الإيقاف للإضاءة

زر اختيار وضع التشغيل (مستوى الشفط - عالي) - مؤقت زمني - 5 دقائق: يعمل المكنسة الكهربائية بهذه القوة وبعد مرور 5 دقائق تعود إلى القوة السابقة.

زر اختيار وضع التشغيل (مستوى الشفط - متوسط)

زر اختيار السرعة المتوسطة (قوة الشفط) - عندما يضيء المؤشر، يجب استبدال الفلتر أو تنظيفه. وفقًا لمبدأ التشغيل، تم تعطيل هذه الوظيفة. لتفعيلها، اضغط مع الاستمرار على الزر

الزر 0 واضغط مع الاستمرار لمدة 3 ثوانٍ.

بعد ذلك اضغط مع الاستمرار على الزرين 1 و 2 معًا لمدة 3 ثوانٍ، ثم حرر الزر 1 أولاً، ثم اضغط مع الاستمرار على الزرين 1 و 2 معًا، مما يشير إلى أن الوظائف قد تم تفعيلها. لإلغاء تفعيل الوظيفة، كرر العملية. حرر الزر 1 أولاً ثم اضغط مع الاستمرار على الزرين 1 و 2 معًا، مما يشير إلى أن الوظائف قد تم إلغاء تفعيلها.

زر اختيار وضع التشغيل (مستوى الشفط - منخفض). عندما يضيء المؤشر، يجب تنظيف الفلتر.

زر إيقاف المحرك (استعداد) - إيقاف تشغيل الجهاز -

تفعيل وظيفة التنظيف الذاتي للفلتر.

إيقاف المحرك

اضغط مع الاستمرار لإيقاف تشغيل المحرك.

اضغط على زر التشغيل واستمر في الضغط عليه لمدة ثانيتين لتشغيل المكنسة الكهربائية. ستومض الأضواء (مصباح الطاقة 1 أو مصباح الطاقة 2) للإشارة إلى التشغيل.

إيقاف تشغيل المكنسة الكهربائية

اضغط مع الاستمرار على زر التشغيل لمدة 3 ثوانٍ، ثم ستظهر رسالة إيقاف تشغيل المكنسة الكهربائية.

قد تكون هذه الوظيفة مفيدة عند حمل الجهاز.

لإعادة تشغيل المكنسة الكهربائية، يجب تكرار العملية.

إذا لاحظت أي خلل أثناء التشغيل، افصل الكابل من المقبس، وانتظر 5 ثوانٍ على الأقل، ثم أعد توصيله. إذا لم يحل ذلك المشكلة، يُنصح بالاتصال بخدمة الصيانة المعتمدة.

زر النبض مع زر التشغيل

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر التشغيل/الإيقاف للإضاءة (المصباح L1 مضاء) T2. زر الإيقاف - زر لاختيار السرعة (الطاقة) للشفط 1 (المصباح L2 مضاء) T3. زر لاختيار السرعة (الطاقة) للشفط 2 (المصباحان L2+L3 مضاءان) T4. زر لاختيار السرعة (الطاقة) للشفط 3 (المصابيح L2+L3+L4 مضاءة) T5. زر لاختيار السرعة القصوى (الطاقة) للشفط (المصابيح L2+L3+L4 مضاءة + المصباح L5 يومض) - لمدة 5 دقائق، وبعدها تعود المكنسة تلقائيًا إلى السرعة (الطاقة) الثانية للشفط.

إيقاف تشغيل المكنسة الكهربائية مؤقتًا (الأضواء تومض):

يمكنك برمجة إيقاف تشغيل المكنسة الكهربائية مؤقتًا (OFF) بالضغط مع الاستمرار على الأزرار لمدة ثانيتين تقريبًا، وسيتم تفعيل السرعة (الطاقة) الحالية للشفط.

الإيقاف المؤقت مع ضبط الوقت:

1- السرعة (الطاقة) الأولى للشفط: 20 دقيقة

2- السرعة (الطاقة) الثانية للشفط: 15 دقيقة

3- السرعة (الطاقة) الثالثة للشفط: 10 دقائق

سرعة (قوة) الشفط عند التشغيل: 5 دقائق إشارة لإيقاف الفلتر

عند تشغيل الشفاط، بعد فترة زمنية محددة يتم إرسال إشارة، ويجب إيقاف الفلتر يدويًا.

إشارة إيقاف فلتر الشحوم: عند إيقاف الشفاط (OFF)، تضاء جميع أضواء السرعة (القوة) للشفط وتبقى مضاءة لمدة 40 ثانية.

إشارة إيقاف فلتر الكربون النشط: عند إيقاف الشفاط (OFF)، تومض جميع أضواء السرعة (القوة) للشفط لمدة 40 ثانية.

تفعيل إشارة إيقاف فلتر الكربون النشط: افتراضيًا، الإشارة معطلة. لتفعيلها، أوقف الشفاط (OFF) واضغط في نفس الوقت على الزرين T3 و T5 واستمر في الضغط لمدة لا تقل عن 3 ثوانٍ. سيبدأ الضوءان L3 و L5 في الوميض.

لإلغاء تفعيل الإشارة مرة أخرى، كرر العملية. سيتم تشغيل الضوءين L3 و L5 بضوء ثابت.

تصفير إشارة إيقاف الفلتر:

عند تشغيل الشفاط (ON)، اضغط على الزر T2 واستمر في الضغط لمدة لا تقل عن 2 ثانيتين. ستومض جميع الأضواء لفترة وجيزة.

ملاحظة: إذا كانت كلتا الإشارتين (فلتر الشحوم وفلتر الكربون النشط) مفعلتين، كرر العملية.

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة بمنظف محايد. لا تستخدم أدوات أو مواد كاشطة للتنظيف!

تجنب المنظفات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

فلتر الشحوم

فلتر 10أ-20

فينترا للماء والزيت، جزء منفصل عند التنظيف.

يجب استبدال الفلتر عند ظهور مؤشر الانسداد أو عند كل موسم (يُفهم ذلك في حال كان الموديل الذي اشتريته مزودًا بمثل هذا المؤشر).

استخدم كمية قليلة من المنظفات أو المستحضرات واتبع تعليمات الغسيل في الغسالة، ولكن على درجة حرارة منخفضة وبرنامج غسيل قصير.

عند استخدام فلتر معدني للزيوت في الغسالة، من الممكن أن يتعطل، ولكن هذا لا يؤثر بأي حال من الأحوال على قدرته على الترشيح.

لتفكيك فلتر الزيت، اضغط على الزر مع الآلية الزنبركية.

فلتر الكربون النشط (فقط لنسخة الترشيح)

شكل 19

أغلق الصمامات التي تنفتح عند الغسيل.

يجب استبدال فلتر الكربون النشط تقريبًا كل 6 أشهر من الاستخدام، اعتمادًا على نوع التنظيف وعدد مرات استخدام الفلتر.

في جميع الحالات، من الضروري استبدال فلتر الكربون النشط كل 4 أشهر أو عندما يظهر مؤشر استبدال الفلتر (يُفهم ذلك إذا كان الموديل الخاص بك مزودًا بمثل هذا المؤشر) أنه ضروري.

لا يمكن إعادة استخدام الفلتر.

غطاء فلتر الكربون النشط

ضع الفلتر على كل جانب بحيث يغطي الفتحتين الأماميتين للشبكة على عجلة العمل للمحرك، ثم أدره في اتجاه عقارب الساعة.

عند التفكيك، أدره في اتجاه عكس عقارب الساعة.

ارتفاع الدائرة. شكل 22

تم تصميم الجهاز مع نظام إضاءة مع مصابيح LED. تضمن مصابيح LED إضاءة مثالية، حتى 10 مصابيح هالوجين، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد للحصول على قطع الغيار.

يرجى قراءة التعليمات الواردة في هذا الدليل بعناية. يخلي المصنع مسؤوليته عن أي أضرار أو حرائق ناتجة عن الجهاز بسبب الاستخدام غير الصحيح أو عدم اتباع التعليمات الواردة في هذا الدليل. صُمم الشفاط لشفط الأبخرة والغازات الناتجة عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف الشفاط من الناحية الجمالية عن الأشكال الموضحة في رسومات هذا الدليل، ومع ذلك تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو الانتقال، تأكد من بقائه مع المنتج.
• اقرأ التعليمات بعناية: هناك معلومات مهمة تتعلق بالتركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنابيب العادم.
• قبل تركيب الجهاز، تحقق من أن جميع المكونات غير تالفة. إذا كانت تالفة، فاتصل بالمورد ولا تتابع التركيب.

ملاحظة: العناصر المميزة بالرمز (^{*}) هي ملحقات اختيارية متوفرة فقط لبعض الموديلات أو غير متوفرة ويجب شراؤها.

تحذير

• قبل أي عملية تنظيف أو صيانة، افصل الشفاط عن التيار الكهربائي عن طريق نزع القابس أو فصل مصدر الطاقة.
• ارتدِ دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين تزيد أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة، إذا كانوا تحت الإشراف وتم توجيههم بشأن استخدام الجهاز بأمان وفهموا المخاطر التي ينطوي عليها.
• يجب ألا يُسمح للأطفال بالعبث بأدوات التحكم أو اللعب

بالجهاز.

• لا يتم التنظيف والصيانة من قبل الأطفال دون إشراف.
• يجب أن يكون المكان الذي يتم فيه تركيب الجهاز جيد التهوية، في حال استخدام شفاط المطبخ مع أجهزة أخرى تحرق الغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا).
• يجب الالتزام الصريح بما هو موضح في تعليمات الصيانة. قد يؤدي عدم تنظيف الجهاز، أو تغيير أو تنظيف المرشحات، إلى نشوب حرائق.
• يُمنع منعًا باتًا طهي الأطعمة على لهب مكشوف مباشرة تحت الشفاط.
• لاستبدال المصابيح، استخدم فقط نوع المصابيح المحدد في قسم الصيانة/استبدال المصابيح في هذا الدليل.

استخدام اللهب ضار بالمرشحات وقد يسبب خطر نشوب حريق؛ لذلك يجب تجنبه في جميع الحالات. يجب أن يتم أي قلي بحذر، للتأكد من أن الزيت لا يسخن أكثر من اللازم ويشتعل.

تحذير: قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة عند استخدامه مع أجهزة الطهي.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والسلامة التي يجب اتخاذها لطرد الدخان، من المهم اتباع اللوائح المحلية عن كثب.
• يجب ألا يتم توصيل نظام طرد الدخان لهذا الجهاز بأي نظام تهوية موجود يُستخدم لأغراض أخرى، مثل طرد الغازات

الناتجة عن الاحتراق من الأجهزة التي تستهلك الغاز أو أنواع الوقود الأخرى.

• لا تستخدم الشفاط ولا تتركه بدون مصباح مركب بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكات بشكل فعال.
• يجب عدم استخدام الشفاط أبدًا كسطح دعم ما لم يُذكر ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن متضمنة، قم بشراء النوع المناسب من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حالة عدم اليقين، استشر مركز خدمة معتمد أو شخصًا مؤهلًا.

تحذير!

• قد يؤدي عدم تثبيت البراغي أو جهاز التثبيت وفقًا لهذه التعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يتم تشغيله تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص الصحيح من هذا المنتج، فإنك تساهم في منع العواقب السلبية المحتملة على البيئة وصحة الأشخاص، والتي قد تنتج عن التخلص غير السليم من هذا المنتج.

يشير الرمز الموجود على المنتج أو على المستندات المرفقة إلى أنه لا يمكن التخلص من هذا المنتج مع النفايات المنزلية. يجب تسليمه إلى نقطة التجميع المناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية.

يجب التخلص من الجهاز وفقًا للوائح المحلية للتخلص من النفايات.

لمزيد من المعلومات التفصيلية حول التخلص من هذا المنتج واستعادته وإعادة تدويره، يرجى الاتصال بالسلطات المحلية أو خدمة التخلص من النفايات المنزلية أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3.

توصيات للاستخدام السليم لتقليل التأثير على البيئة: عند بدء الطهي، قم بتشغيل الشفاط على السرعة الدنيا واتركه يعمل لفترة

بعد دقائق قليلة من انتهاء الطهي. قلل السرعة في حالة وجود كميات كبيرة من الدخان أو الأبخرة، واستخدم السرعات المتزايدة فقط في الحالات القصوى. استبدل فلاتر الكربون عند الحاجة للحفاظ على كفاءة مثلى في تقليل الروائح. نظف فلاتر الدهون عند الحاجة للحفاظ على كفاءة مثلى للفلتر. استخدم أقصى قطر لنظام الأنابيب المحدد في هذا الدليل لتحسين الكفاءة وتقليل مستوى الضوضاء إلى أدنى حد.

الاستخدام

صُمم الشفاط لاستخدامه في نسخة الشفط مع إخراج خارجي أو في نسخة الترشيح مع إعادة تدوير داخلي.

نسخة الشفط

يتم طرد الأبخرة إلى الخارج عبر أنبوب إخراج مثبت على شفة التوصيل.

انتبه!

لا يُوفر أنبوب الإخراج مع الجهاز؛ يجب شراؤه.

يجب أن يكون قطر أنبوب الإخراج مساوياً لقطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزوداً بفلاتر كربون، فيجب إزالتها.

قم بتوصيل الشفاط بالكابلات وفتحات الإخراج عبر الجدار بقطر يساوي مخرج الهواء (شفة التوصيل).

استخدام أنابيب وفتحات إخراج عبر الجدار بقطر أصغر سيؤدي إلى انخفاض أداء الشفط وزيادة كبيرة في الضوضاء.

لا نتحمل أي مسؤولية في هذا الصدد.

! استخدم أنبوباً بأقصر طول ممكن. ! استخدم أنبوباً بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغيرات المفاجئة في مقطع الأنبوب.

نسخة الترشيح

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادة توجيهه إلى الغرفة. لاستخدام الشفاط في هذا الإصدار، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأواني على جهاز الطهي والجزء السفلي من الشفاط عن 45 سم في حالة أجهزة الطهي الكهربائية، و 50 سم في حالة أجهزة الطهي التي تعمل بالغاز أو المختلطة.

إذا كانت تعليمات جهاز الطهي بالغاز تحدد مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد

المشار إليه على الملصق الموجود داخل الشفاط. إذا كان مزودًا بقابس، قم بتوصيل الشفاط بمقبس يتوافق مع المعايير السارية، ويكون في منطقة يسهل الوصول إليها بعد التركيب. إذا لم يكن مزودًا بقابس (التوصيل المباشر بالشبكة) أو لم يكن القابس في منطقة يسهل الوصول إليها بعد التركيب، فقم بتركيب مفتاح ثنائي القطب وفقًا للمعايير يضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

انتبه!

قبل توصيل دائرة الشفاط بالتيار الكهربائي والتحقق من التشغيل الصحيح، تحقق دائمًا من أن الكابل تم تركيبه بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ في حالة تلفه، اتصل بخدمة الدعم الفني.

التركيب

معلومات أولية للتركيب:

• تحقق من أن المنتج الذي تم شراؤه مناسب من حيث الحجم والسعة لمنطقة التركيب المختارة.
• قم بإزالة مرشحات الكربون النشط إذا كانت مزودة (انظر الفقرة ذات الصلة). سيتم تركيبها فقط إذا تم استخدام الشفاط في النسخة المفلترة.
• تحقق من عدم وجود مواد معدات داخل الشفاط (بسبب النقل) (مثل: أكياس البراغي، الضمان، إلخ)، وإذا وجدت، قم بإزالتها والاحتفاظ بها.

الهوتة مزودة بمسامير التثبيت المناسبة لجميع الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني متخصص للتأكد من جودة المواد ونوع الجدار أو السقف. يجب أن يكون الجدار/السقف سميكًا بما يكفي لتحمل وزن الهوتة.

التشغيل

لوحة تحكم بستة أزرار

لتحديد وظائف الهوتة، يكفي لمس الأوامر.

زر تشغيل/إيقاف الإضاءة

زر تحديد السرعة (قوة الشفط) المكثفة - تعمل لمدة 5 دقائق: تضبط الهوتة هذه القوة وبعد انتهاء الـ 5 دقائق تعود إلى الإعداد السابق.

زر تحديد زيادة السرعة (قوة الشفط)

زر تحديد السرعة المتوسطة (قوة الشفط) - عندما يومض يشير إلى غسيل أو استبدال فلتر الكربون. هذا النوع من الإنذار غير مفعل عادةً. لتفعيل الإنذار، قم بإلغاء تفعيل الإنذار الإلكتروني بالضغط على الزر 0 لمدة 3 ثوانٍ.

ثم اضغط معًا على الزرين 1 و2 لمدة 3 ثوانٍ؛ في البداية سيومض الزر 1 فقط، ثم سيومض الزرين 1 و2 معًا للإشارة إلى التفعيل. كرر الإجراء لإلغاء تفعيل الإنذار؛ في البداية سيومض الزرين 1 و2 معًا، ثم الزر 1 فقط للإشارة إلى إلغاء التفعيل.

زر تحديد تقليل السرعة (قوة الشفط) - إذا كان يومض يشير إلى غسيل فلتر الدهون.

زر إيقاف المحرك (استعداد) - فصل الجزء الإلكتروني - إعادة ضبط إشارة غسيل/استبدال الفلتر.

إيقاف المحرك

اضغط لفترة قصيرة لإيقاف المحرك.

إعادة ضبط إشارة الفلاتر

مع تشغيل الهوتة، بعد إجراء صيانة الفلاتر، اضغط على الزر حتى سماع الإشارة الصوتية. يتوقف مؤشر LED الوامض 1 (فلتر الدهون) أو 2 (فلتر الكربون) عن الوميض.

استبعاد

المكوّن

الإلكتروني

اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ، يتم استبعاد المكوّن الإلكتروني للتحكم في الشفاط.

قد تكون هذه الوظيفة مفيدة أثناء عملية تنظيف المنتج.

لإعادة تنشيط المكوّن الكهربائي، يجب تكرار العملية.

في حالة حدوث أي خلل في التشغيل، قبل الاتصال بمركز الخدمة، افصل مصدر الطاقة الكهربائية لمدة 5 دقائق عن طريق إخراج القابس من المقبس وحاول إعادة توصيله. إذا تكررت أعطال التشغيل، فاتصل بمركز الخدمة.

الطراز المزود بلوحة تحكم بخمسة أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف الأضواء (المصباح L1 مضاء) T2. زر إيقاف - زر اختيار سرعة (قوة) الشفط 1 (المصباح L2 مضاء) T3. زر اختيار سرعة (قوة) الشفط 2 (المصباحان L2+L3 مضاءان) T4. زر اختيار سرعة (قوة) الشفط 3 (المصابيح L2+L3+L4 مضاءة) T5. زر اختيار سرعة (قوة) الشفط المكثف (المصابيح L2+L3+L4 مضاءة + المصباح L5 يومض) - المدة 5 دقائق - بعدها يضبط الشفاط تلقائيًا سرعة (قوة) الشفط 2.

الإيقاف المؤجل للشفاط (المصابيح تومض): يمكن ضبط مؤقت الإيقاف المؤجل للشفاط (OFF) بالضغط مرة أخرى لمدة تزيد عن ثانيتين على زر سرعة (قوة) الشفط النشطة في تلك اللحظة. الأوقات المتاحة للإيقاف المؤجل هي: سرعة (قوة) الشفط 1: 20 دقيقة سرعة (قوة) الشفط 2: 15 دقيقة سرعة (قوة) الشفط 3: 10 دقائق سرعة (قوة) الشفط المكثف: 5 دقائق

مؤشر تشبع الفلتر

الشفاط مزود بوظيفة تنبه المستخدم على فترات منتظمة عندما يكون من الضروري إجراء صيانة الفلاتر.

مؤشر تشبع فلتر الشحوم: مع إيقاف تشغيل الشفاط (OFF)، تضاء جميع مصابيح السرعات (القوى) للشفط بضوء ثابت لمدة 40 ثانية.

مؤشر تشبع فلتر الكربون النشط: مع إيقاف تشغيل الشفاط (OFF)، تومض جميع مصابيح السرعات (القوى) للشفط بشكل متقطع لمدة 40 ثانية.

تفعيل مؤشر تشبع فلتر الكربون النشط: هذه الوظيفة معطلة بشكل طبيعي، لتفعيلها، أوقف تشغيل الشفاط (OFF) واضغط في نفس الوقت على الزرين T3 وT5 لمدة تزيد عن 3 ثوانٍ؛ يبدأ المصباحان L3 وL5 في الوميض.

لإلغاء التنشيط، كرر العملية: تضيء المؤشرات L3 و L5 بضوء ثابت.

إعادة ضبط مؤشر تشبع الفلتر:

مع تشغيل الشفاط (ON)، اضغط على الزر T2 لأكثر من ثانيتين؛ تضيء جميع المؤشرات لفترة قصيرة.

ملاحظة: إذا لزم الأمر، كرر العملية في حال كان كلا المؤشرين (فلتر الشحوم وفلتر الكربون النشط) نشطين.

الصيانة

التنظيف

للتنظيف، استخدم حصريًا قطعة قماش مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أدوات تنظيف! تجنب استخدام المنتجات الكاشطة. لا تستخدم الكحول!

فلتر الشحوم

الشكل 10أ-20

يلتقط جزيئات الشحوم التي تظهر أثناء تحضير الطعام.

يجب تنظيفه مرة في الشهر (أو عندما يشير نظام الإشارة إلى تشبع الفلاتر - إذا كان طرازك مزودًا به - إلى هذه الحاجة)، باستخدام منظفات غير كاشطة، يدويًا أو باستخدام غسالة الأطباق، في درجات حرارة منخفضة وبرنامج قصير.

قد يتغير لون فلتر الشحوم المعدني عند غسله في غسالة الأطباق، لكنه لن يفقد خصائص الترشيح.

لإزالة الفلتر، اسحب مقبض التثبيت الزنبركي.

فلتر الكربون (فقط للنسخة المفلترة) الشكل 19

يحتفظ بالروائح الكريهة الناتجة عن عملية الطهي.

تحدث إشباع مرشح الكربون بعد فترة معينة من الاستخدام، والتي تختلف حسب نوع الموقد وانتظام تنظيف مرشح إزالة الشحوم. في أي حال، من الضروري استبدال الخرطوشة بعد أربعة أشهر كحد أقصى (أو عندما يشير نظام المؤشر إلى إشباع المرشحات - إذا كان مزودًا به في طرازك).

لا تغسلها أو تعيد استخدامها

مرشح كربون دائري

ضع واحدًا على الحافة لتغطية كلتا الشبكتين الواقيتين لدوار المحرك، ثم أدره في اتجاه عقارب الساعة.

للفك، أدره في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وعمرًا أطول حتى 10 مرات مقارنة بالمصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

الشفاط مخصص للاستخدام المنزلي. تتنصل الشركة المصنعة من أي مسؤولية عن الأعطال أو الأضرار أو الحرائق التي تنشأ نتيجة استخدام الجهاز بسبب عدم الامتثال للتعليمات الواردة في هذا الدليل. الشفاط يخدم لشفط الدخان والبخار عند طهي الطعام وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الشفاط الموضح في الأشكال في هذا الدليل، ومع ذلك، يبقى دليل التشغيل والصيانة الفنية والتركيب كما هو.

من المهم جدًا الاحتفاظ بهذه التعليمات حتى يمكن الرجوع إليها في أي وقت. إذا تم بيع الجهاز أو نقله أو نقله إلى مالك جديد، يجب أن تبقى التعليمات معه. اقرأ التعليمات بعناية. تحتوي على معلومات مهمة حول التركيب والتشغيل والسلامة. يُحظر إجراء أي تعديلات على الأجزاء الكهربائية أو الميكانيكية للجهاز أو على شبكة التهوية. قبل بدء تركيب الجهاز، تأكد من سلامة وحفظ جميع المكونات. إذا وجدت أي تلف، اتصل بالمورد ولا تبدأ تركيب الجهاز بأي حال من الأحوال.

الاستخدام: الوظائف المميزة بعلامة (*) اختيارية، وتُوفر فقط على بعض الموديلات، أو تمثل أجزاءً غير متضمنة في مجموعة التوريد، وتُشترى بشكل منفصل.

وانتبه!

• قبل إجراء أي عملية تنظيف أو صيانة، افصل الجهاز عن التيار الكهربائي، واسحب القابس من المقبس، وافصل الجهاز بواسطة المفتاح. لجميع عمليات التركيب والصيانة، استخدم قفازات عمل.
• يمكن استخدام الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو

ذوي الخبرة غير الكافية، إذا كانوا تحت الإشراف، أو إذا تم تدريبهم على استخدام الجهاز بطريقة آمنة وفهموا المخاطر المرتبطة بذلك.

• يجب أن يكون الأطفال تحت الإشراف ولا يجوز لهم اللعب بالجهاز. - يجب ألا يقوم الأطفال بالتنظيف والصيانة دون إشراف. يجب أن تحتوي الغرفة على تهوية كافية عندما يتم استخدام الشفاط في نفس الوقت مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بشكل متكرر من الداخل والخارج (مرة واحدة على الأقل في الشهر)، مع الالتزام بما هو مذكور في تعليمات الصيانة.
• عدم الالتزام بمعايير تنظيف الشفاط واستبدال وتنظيف المرشحات يزيد من خطر نشوب حريق.

ممنوع منعا باتا تحضير الطعام على لهب مكشوف تحت الشفاط.

- لاستبدال المصابيح، استخدم فقط أنواع المصابيح المحددة في قسم الصيانة/استبدال المصابيح في هذا الدليل.

استخدام اللهب المكشوف يضر بالمرشحات وقد يؤدي إلى نشوب حريق، لذلك يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت الإشراف لتجنب

احتمال اشتعال الزيت المسخن.

تنبيه: عندما يعمل سطح الطهي، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل. فيما يتعلق بالتدابير الفنية وتدابير السلامة عند التخلص من الأبخرة، يجب الالتزام الصارم بما تنص عليه معايير السلطات المحلية المختصة.
• يجب ألا يتم تفريغ الهواء المستخرج في مدخنة تستخدم لإخراج الدخان من الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم أو تقم بتركيب الشفاط بدون مصابيح مثبتة بشكل صحيح، حيث يوجد خطر التعرض لصدمة كهربائية.
• لا تستخدم المروحة بدون تركيب الشبكة الواقية بشكل صحيح!
• يجب ألا تستخدم المروحة أبدًا كسطح داعم، ما لم يُذكر خلاف ذلك.
• استخدم فقط البراغي المرفقة للتثبيت مع المنتج. إذا لم تكن البراغي متضمنة، فاشترِ براغي من النوع الصحيح.
• استخدم الطول الصحيح للبراغي كما هو محدد في دليل التثبيت. في حالة الشك، استشر مركز خدمة معتمدًا بموظفين مؤهلين.

▲ تحذير!

• قد يؤدي عدم تثبيت البراغي والتجهيزات المناسبة للتثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية. لا تستخدم الجهاز مع مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تشغيله تلقائيًا.

تم وضع علامة على هذا المنتج وفقًا للتوجيه الأوروبي 2012/19/EC بشأن التخلص من المعدات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص الصحيح من هذا المنتج، ستساعد في منع الآثار السلبية المحتملة على البيئة وصحة الإنسان.

يشير الرمز الموجود على المنتج أو في الوثائق المصاحبة إلى أنه لا ينبغي التعامل مع هذا المنتج كنفايات منزلية عند التخلص منه. بدلاً من ذلك، يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية.

يجب أن يتم التخلص وفقًا للوائح المحلية للتخلص من النفايات.

لمزيد من المعلومات التفصيلية حول التعامل مع هذه المنتجات وإعادة تدويرها، يرجى الاتصال بالسلطات المحلية أو خدمة التخلص من النفايات أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الخصائص التشغيلية: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN55014-1; CISPR 14-1; EN55014-2; CISPR 14-2; EN/IEC61000-3-2; EN/IEC61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير على البيئة: قم بتشغيل مروحة الشفط على السرعة الدنيا عند بدء الطهي، واتركها تعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم السرعات العالية فقط في الحالات القصوى. استبدل مرشحات الفحم عند الحاجة للحفاظ على كفاءة جيدة في تقليل الروائح. نظف مرشحات الشحوم عند الحاجة للحفاظ على كفاءة جيدة لشفط الهواء. استخدم أقصى قطر لنظام مجاري الهواء كما هو محدد في هذا الدليل لتحسين الكفاءة وتقليل مستويات الضوضاء.

الاستخدام

تم تصميم المروحة للعمل في وضع استخراج الهواء للخارج أو وضع إعادة تدوير الهواء.

يتم إدخال أنابيب التصريف من خلال مضخات عبر أنابيب، متصلة بحلقة التوصيل.

انتبه!

بطارية التشغيل لا تدخل ضمن مجموعة التجهيزات ويجب شراؤها بشكل منفصل.

يجب أن يتوافق قطر أنابيب التصريف مع قطر حلقة التوصيل.

انتبه!

قم بتوصيل مخرج الهواء بأنبوب التصريف بقطر يتوافق مع فتحة مخرج الهواء (شفة التوصيل).

تركيب الأنابيب ذات القطر الأصغر يؤدي إلى انخفاض

إمكانية استنشاق الهواء وارتفاع حاد في مستوى الضوضاء.

الشركة المصنعة لا تتحمل أي مسؤولية عن الأضرار الناتجة عن ذلك.

استخدم أنبوبًا بالحد الأدنى المطلوب من الطول. استخدم أنبوبًا بأقل عدد من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغييرات المفاجئة في مقطع الأنبوب.

فلتر الهواء

يجب استخدام فلتر الهواء المزود مع الجهاز. يتم فحص الهواء وتنظيفه قبل إعادته إلى الغرفة عبر الشبكة العلوية.

التركيب

مسافة الحد الأدنى للسحب فوق سطح الطهي يجب أن لا تقل عن 45 سم للمواقد الكهربائية، ولا تقل عن 50 سم للمواقد الغازية أو المختلطة.

إذا تم الاتفاق على مسافة أكبر لتركيب وصلة الغاز، فيرجى مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق الجهد مع الجهد المبين على لوحة البيانات التقنية الموجودة داخل الجهاز. إذا كان القابس مزودًا بقابس أرضي، فقم بتوصيل القابس بالمقبس الأرضي. يجب أن يتوافق مع القواعد السارية وأن يكون في مكان يسهل الوصول إليه. يمكن تشغيل المقبس بعد التركيب. إذا لم يكن القابس مزودًا بقابس أرضي (توصيل مباشر بالشبكة)، أو إذا لم يكن المقبس الأرضي في مكان يسهل الوصول إليه، حتى بعد التركيب، فاستخدم مفتاحًا ثنائي القطب موثوقًا يضمن فصلًا كاملاً عن الشبكة عند حدوث ظروف الجهد الزائد من الفئة الثالثة، وفقًا لتعليمات التركيب.

انتبه!

افحص توصيل كابل الطاقة بالنظام الكهربائي وتحقق من الأداء السليم له، وتأكد من أن كابل الطاقة مركب بشكل صحيح.

يُستخدم كابل كهربائي خاص؛ في حالة تلف الكابل، يجب طلبه من خدمة الصيانة الفنية.

التركيب

قبل بدء التركيب:

• تحقق من أن أبعاد المنتج مناسبة للمكان المختار لتركيبه.
• مرشحات الهواء، إن وجدت (انظر أيضًا القسم المقابل). المرشحات

يُعطى العلاج بشكل عكسي، فقط إذا كنت ترغب في استخدام مقتطفات من وصفة إعادة التدوير.

• قم بإخراج أي عناصر قد تُترك في السيارة أثناء نقلها (مثل النظارات ذات الوصفات الطبية، أوراق الضمان، إلخ)، إذا كانت موجودة، وأخرجها واحتفظ بها.

يتم تثبيت الجهاز على الجدران/الأسقف في معظم الحالات. ومع ذلك، يجب أن يُعهد بالتركيب إلى فني مؤهل والتأكد من أن مواد التركيب مناسبة لهذا النوع من الجدران/الأسقف. يجب أن يتمتع الجدار/السقف بقوة كافية مع مراعاة وزن الجهاز.

التشغيل

تحكم في الأزرار

لاختيار الوظائف، اضغط على أزرار الأوامر.

زر تشغيل/إيقاف الضوء

زر تبديل الشفط البطيء/السرعة (قوة الشفط) - المدة 5 دقائق: يضبط الشفاط هذه القوة وبعد مرور 5 دقائق يعود إلى الإعداد السابق.

زر تبديل السرعة العالية (قوة الشفط)

زر تبديل السرعة المتوسطة (قوة الشفط) - عندما يومض، يشير إلى الحاجة لتنظيف أو استبدال مرشح الفحم. هذه الإشارة معطلة افتراضيًا، لتفعيلها يجب الضغط على الزر الإلكتروني. للقيام بذلك، اضغط على الزر 1 واستمر في الضغط لمدة 3 ثوانٍ. ثم اضغط في نفس الوقت على الزرين 1 و2 لمدة 3 ثوانٍ، سيبدأ الزر 1 في الوميض، ثم يبدأ الزران 1 و2 في الوميض، مما يشير إلى أن التفعيل قد تم. لتكرار هذه العملية لإيقاف الإشارة، اضغط أولاً على الزرين 1 و2، ثم يبدأ الزر 1 في الوميض، مما يشير إلى إيقاف الإشارة.

زر تبديل السرعة المنخفضة (قوة الشفط) - عندما

يومض، يشير إلى الحاجة لتنظيف مرشح الشحوم.

زر إيقاف المحرك (استعداد) - استثناء الإلكترونيات - إعادة ضبط إشارة تنظيف/استبدال المرشحات. إيقاف المحرك

اضغط على الزر لفترة قصيرة لإيقاف المحرك.

إعادة ضبط إشارة المرشحات

عند تشغيل الشفاط، بعد الانتهاء من الصيانة الفنية للمرشحات، اضغط على الزر 1 واستمر في الضغط حتى يصدر صوت تنبيه مسموع. سيتوقف مؤشر الضوء 1 (المرشح المعدني) و2 (مرشح الفحم) عن الوميض.

استثناء الإلكترونيات

اضغط مع الاستمرار لمدة 3 ثوانٍ على الزر، سيتم استثناء إلكترونيات التحكم في الشفاط.

قد تكون هذه الوظيفة مفيدة أثناء تنظيف الشفاط.

لإعادة تشغيل الجهاز، يكفي تكرار العملية.

في حالة حدوث أعطال محتملة، قبل الاتصال بمركز الدعم الفني، افصل الجهاز عن الكهرباء لمدة 5 ثوانٍ على الأقل، ثم أعد توصيله وشغّله مرة أخرى. إذا استمر العطل، اتصل بمركز الدعم الفني.

الطراز المزود بخمسة أزرار

T1. زر تشغيل/إيقاف الضوء (المصباح L1 مضاء) T2. زر الإيقاف - زر اختيار السرعة (القدرة) للشفط 1 (المصباح L2 مضاء) T3. زر اختيار السرعة (القدرة) للشفط 2 (المصباحان L2+L3 مضاءان) T4. زر اختيار السرعة (القدرة) للشفط 3 (المصابيح L2+L3+L4 مضاءة) T5. زر اختيار السرعة (القدرة) للشفط المكثف (المصابيح L2+L3+L4 مضاءة والمصباح L5 يومض) - المدة 5 دقائق - بعدها يضبط الشفاط تلقائيًا السرعة (القدرة) للشفط 2.

ضبط الإيقاف المؤقت (المصباح يومض): يمكن ضبط الإيقاف المؤقت (الإيقاف)، بالضغط مع الاستمرار لأكثر من 7 ثوانٍ

زر السرعة (القدرة) للشفط، العامل في تلك اللحظة.

أوقات الإيقاف المؤقت المتاحة هي فقط:

السرعة (القدرة) للشفط 1: 20 دقيقة

السرعة (القدرة) للشفط 2: 15 دقيقة

السرعة (القدرة) للشفط 3: 10 دقائق

السرعة (القدرة) للشفط المكثف: 5 دقائق

مؤشر تشبع المرشحات

الشفاط مزود بوظيفة تنبه المستخدم على فترات زمنية منتظمة عندما تكون المرشحات مشبعة ويحتاج إلى إجراء صيانة دورية.

مؤشر تشبع مرشح الشحوم: عند إيقاف تشغيل الشفاط (الإيقاف)، تضاء جميع مصابيح السرعة (القدرة) للشفط بضوء ثابت لمدة 40 ثانية.

مؤشر تشبع مرشحات الكربون النشط: عند إيقاف تشغيل الشفاط (الإيقاف)، تومض جميع مصابيح السرعة (القدرة) للشفط لمدة 40 ثانية.

إشارة تشبع الفلتر مفعّلة: لإلغاء التفعيل، اضغط مع الاستمرار على الزرين T3 و N5 لمدة تزيد عن 3 ثوانٍ، ثم سوف يومض المؤشران L3 و L5.

لإلغاء التفعيل، كرر العملية حتى يومض المؤشران L3 و L5 بضوء متزامن.

العودة إلى الوضع الأصلي لإشارة تشبع الفلتر:

في حالة التشغيل (ON)، اضغط على الزر T2 لمدة تزيد عن 2 ثانية، وسوف تومض جميع المؤشرات بوميض قصير.

ملاحظة: إذا كان من الضروري تكرار العمليتين في حالة وجود إشارتين نشطتين (فلتر تأخير القطر وفلتر التفعيل النشط).

الصيانة

التنظيف

لأغراض التنظيف، استخدم فقط قطعة قماش ناعمة مبللة بماء دافئ وصابون معتدل. لا تستخدم أي أدوات للتنظيف. لا تستخدم منتجات تحتوي على مواد كاشطة. لا تستخدم الكحول!

فلتر تأخير القطر

الشكل 10أ-20

أمسك أجزاء القطر الخارجة من الفلتر.

يجب تنظيف الفلتر شهريًا (أو عندما يشير مؤشر الفلتر إلى ذلك، إذا كان موجودًا في طرازك) باستخدام منظفات غير كاشطة، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة وبرنامج اقتصادي.

عند الغسيل في غسالة الأطباق، قد يحدث بعض تغير اللون لفلتر تأخير القطر، لكن خصائصه الوظيفية تبقى دون تغيير تمامًا.

لإزالة فلتر تأخير القطر، اضغط على الزر الموجود على مقبض الفلتر واسحبه للخارج.

الفلتر الكربوني (فقط في بعض الطرازات)

الشكل 19

روائح كيميائية.

يحدث تشبع الفلتر الكربوني بعد مرور فترة تتراوح بين 6 و12 شهرًا من التشغيل، اعتمادًا على نوع الكيمياء وتكرار غسيل الفلتر. في جميع الأحوال، استبدل الخراطيش على الأقل كل 4 أشهر (أو عندما يشير مؤشر تشبع الفلتر، إذا كان متوفرًا، إلى هذه الحاجة).

الفلتر الكربوني لا يحتاج إلى استبدال.

الفلتر الكربوني الدائري

قم بتغطية الفلتر من جميع الجوانب لحماية شبكة المحرك، ثم قم بتثبيت الفلتر في مكانه.

قم بتدوير الفلتر عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بإضاءة LED.

توفر مصابيح LED إضاءة مثالية، وعمرها الافتراضي يتجاوز 10 مرات عمر المصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال مصابيح LED، اتصل بمركز الخدمة المعتمد.

يرجى اتباع التعليمات الواردة في هذا الدليل. أي ضرر أو عطل أو تلف ناتج عن الاستخدام غير الصحيح للجهاز أو عدم اتباع التعليمات الواردة في هذا الدليل، يخضع للمسؤولية. تم تصميم أغطية الشفاط لاستخدامها مع الجهاز فقط، وهي مخصصة للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الصور الموضحة في هذا الدليل، ولكن تعليمات التركيب والصيانة والتشغيل تظل كما هي.

من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. عند البيع، قم بتسليم الدليل مع الجهاز. - اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام الآمن. يُحظر إجراء أي تعديلات كهربائية أو ميكانيكية على الجهاز أو على القنوات. - قبل البدء في تركيب الجهاز، تحقق من خلو جميع المكونات من العيوب وعدم تلفها. في حالة وجود أي خلل، اتصل بمكان البيع وأوقف تركيب الجهاز.

Примітка: Деталі, позначені знаком (^*) є додатковими аксесуарами, постачаються лише з деякими моделями, або в деталях, які не постачаються в комплекті і їх потрібно купувати.

Попередній перегляд

Перед початком будь-якої операції з очищення або обслуговування, вимкніть витяжку від електричної мережі, витягнувши вилку з розетки або вимкнувши загальний вимикач приміщення.

-Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці. - Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом, якщо вони знаходяться під

контролем, або були навчені використовувати пристрій безпечним способом та вже розуміють пов'язані з ним небезпеки.

-Діти повинні бути під контролем і не повинні гратися з пристроєм. Операції по очищенню та обслуговуванню не повинні проводитися дітьми без нагляду. -Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших паливах. - Витяжку необхідно часто чистити як всередині, так і ззовні (хоча б один раз на місяць), дотримуватися будь-якого виразу того, що вказується в інструкціях по обслуговуванню. Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння. Суворо заборонено приготування їжі на відкритому вогні під витяжкою. -Для заміни лампочок освітлення використовувати тільки лампочки, вказані в розділі обслуговування/заміна лампочок цього посібника.

Використання відкритого полум'я завдає шкоди фільтрам і може призвести до загоряння, тому потрібно уникати в будь-якому випадку.

Смаження повинно проводитися під наглядом, щоб уникнути загоряння олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

• Не підключати пристрій до електричної мережі до тих пір, поки не буде повністю закінчена установка.
• Що стосується технічних мір та міри безпеки у використанні, що відноситься до викидів парів, суворо дотримуйтесь норм місцевих компетентних органів. ·Не витягуйте трубу, яка використовується для викиду димів пристроїв, що працюють на газі та інших паливах. Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримання удару електричним струмом. Ніколи не використовувати витяжку без правильно встановленої решітки! Витяжка ніколи не повинна використовуватися на опорній поверхні, крім тих випадків, коли це вказується. Використовувати гвинти для кріплення в наборі з продуктом, якщо їх немає в наборі, придбати гвинти правильного типу. Використовувати правильну довжину гвинтів, як вказується в посібнику по встановленню.
• У випадку сумнівів, консультуйтеся в авторизованому центрі або з кваліфікованим персоналом.

УВАГА!

Не встановлення відповідних гвинтів і пристроїв для фіксації у відповідності з цими інструкціями може призвести до ризику електричного ураження. Не слід використовувати з програматором, таймером, окремим пультом керування без будь-якого іншого пристрою, який приєднується до автоматичного.

تم وضع علامة على هذا المنتج وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص الصحيح من هذا المنتج، ستساعد في منع العواقب السلبية المحتملة على البيئة وصحة الإنسان، والتي قد تحدث بسبب التعامل غير السليم مع النفايات.

الرمز الموجود على المنتج أو على المستندات المرفقة به يشير إلى أنه لا يجوز التخلص من هذا المنتج مع النفايات المنزلية العادية عند التخلص منه. يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. يجب أن يتم التخلص وفقًا للوائح الوطنية للتخلص من النفايات. لمزيد من المعلومات التفصيلية حول التعامل مع هذه المنتجات وإعادة تدويرها وإعادة تدويرها، يرجى الاتصال بالسلطات المحلية أو خدمة التخلص من النفايات أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. للحصول على التشغيل الصحيح ولتقليل التأثير البيئي: قم بتشغيل الشفاط بأدنى سرعة قبل بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة في حالة وجود كمية كبيرة من الدخان والبخار واستخدم وظيفة التعزيز في الحالات القصوى. للحفاظ على كفاءة عالية في إزالة الروائح، استبدل مرشحات الفحم (إن وجدت) عند الحاجة. للحفاظ على كفاءة عالية لمرشح الشحوم، قم بتنظيف مرشح (مرشحات) الشحوم عند الحاجة. استخدم الحد الأقصى لقطر نظام مجاري الهواء الموضح في التعليمات لتحسين الكفاءة وتقليل

الاستخدام

تم تصميم الشفاط للاستخدام في وضع الشفط (طرد الهواء إلى الخارج) أو في وضع إعادة التدوير مع إعادة تدوير الهواء.

وضع التشغيل

عند استخدام وضع الشفط، قم بتوصيل أنبوب المخرج بفتحة التوصيل.

تحذير!

أنبوب المخرج غير مزود، لذلك يجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر أنبوب المخرج مع قطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزودًا بمرشحات فحم، فيجب إزالتها.

قم بتوصيل أنبوب المخرج وفتحة المخرج بقطر متوافق مع مدخل الهواء (باستخدام حلقة التوصيل).

Установка на настінних витяжних трубах та отворах з меншим діаметром приведе до зменшення ефективності всмоктування та значного збільшення рівня шуму.

Тому ми знімаємо з себе будь-яку відповідальність за вищесказане.

! Використовуйте найкоротший витяжний канал. ! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90° ! Уникайте різких змін площі перерізу витяжного каналу.

В такому випадку витяжне повітря не виходить назовні, а повертається в приміщення. Щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Встановлення

Відстань нижньої витяжної поверхні до посуду на кухонній плиті має бути не менше 45 см, у випадку електричних плит, та 50 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з встановлення плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, що знаходиться всередині витяжки. Якщо комплект включає вилку для під'єднання до електромережі, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, щоб можна було виконати після встановлення. Якщо ж вилка не входить в комплект (примірник під'єднання до електромережі), або розетка не знаходиться в доступному місці, також після встановлення, то слід вмонтувати надійний двополюсний вимикач, який забезпечує повне відключення від мережі в умовах перенапруги І категорії, в повній відповідності з правилами встановлення.

УВАГА!

Перед тим, як знову ввімкнути витяжку до електромережі, перевірте правильність роботи, захист контролю, щоб шнур мережі був змонтований правильно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замініть його у службі технічного обслуговування.

Встановлення

Перед монтажем:

• Перевірте розміри вибраного вами виробу, щоб підходили до вибраного місця його монтажу. Зніміть вугільний фільтр, якщо він присутній (дивіться також відповідний розділ). Фільтри знову встановлюються, якщо ви хочете використовувати ковпак в режимі рециркуляції.
• Призначення витяжки не захищає від предметів, поміщених туди для транспортування (наприклад, пакетиків з прянощами, листів гарантії тощо), якщо вони вміщуються і зберігаються.

У комплект витяжки входять фільтри для різних типів систем. Проте необхідно звернутися до кваліфікованого техніка для перевірки

придатності матеріалів залежно від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування

Панель контролю з кнопками

Для вибору функцій витяжки достатньо легко натиснути командні кнопки.

Кнопка ON/OFF світла

Кнопка переключення інтенсивної вентиляції (потужність використання) - тривалість 5 хвилин: витяжка встановлюється на 10 потужність та по закінченню 5 хвилин повертається на попередні налаштування.

Кнопка переключення високої вентиляції (потужність використання)

Кнопка переключення середньої вентиляції (потужність використання) - коли мигає, вказує на необхідність чистки або заміни вугільного фільтра.

Сигналізація забруднення вимкнена. Для того щоб активувати сигналізацію, необхідно вимкнути електроніку, натискаючи на протязі 3 секунд кнопку О. Потім, одночасно натиснути кнопки 1 і 2 протягом 3 секунд, спочатку потім вимкнути кнопку 1, потім обидві кнопки 1 і 2, вказуючи на приєднання сигналізації. Повторити операцію для вимкнення сигналізації, спочатку будуть миготіти кнопки 1 і 2, потім залишити тільки кнопку 1, вказуючи на вимкнення сигналізації.

Кнопка переключення низької вентиляції (потужність використання - коли мигає, вказує на необхідність чистки фільтра затримки жирів.

Кнопка OFF мотору (stand by) - вимкнення електроніки - скинути сигналізацію чистки/заміни фільтрів OFF MOTOR

Натиснути короткочасно, щоб вимкнути мотор. Скинути сигналізацію фільтрів

На вимкнутій витяжці, після проведення освітлювання фільтрів, натиснути на кнопку та утримувати її до отримання звукового сигналу. Світло 1, 0 миготіти (кіровий фільтр) і 2 (вугільний фільтр) перестане миготіти.

إلكترونيات

اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ للتشغيل

سيتم تشغيل إلكترونيات الغطاء.

قد يكون هذا مفيدًا أثناء فترة الاختبار.

لإيقاف تشغيل الإلكترونيات، اضغط مع الاستمرار على الزر مرة أخرى.

في حالة التشغيل التلقائي غير المتوقع، اتصل بمركز الخدمة الفنية. أوقف تشغيل الجهاز من التيار الكهربائي، وانتظر دقيقة ثم أعد تشغيله. إذا لم يختفِ التشغيل التلقائي، فاتصل بمركز الخدمة الفنية.

الطراز المزود بلوحة من 5 أزرار

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. زر التشغيل/الإيقاف للضوء (مصباح LED L1 مضاء) T2. زر الاختيار - زر اختيار الطاقة (الشفط) لشفط الهواء 1 (مصباح LED L2 مضاء) T3. زر اختيار الطاقة (الشفط) لشفط الهواء 2 (مصباح LED L2+L3 مضاء) T4. زر اختيار الطاقة (الشفط) لشفط الهواء 3 (مصباح LED L2+L3+L4 مضاء) T5. زر اختيار الطاقة (الشفط) للشفط المكثف (مصباح LED L2+L3+L4 مضاء + مصباح LED L5 يومض) - اضغط لمدة 5 دقائق - بعد ذلك يتم ضبط السرعة تلقائيًا (الشفط) للشفط 2.

التشغيل التلقائي المؤقت (مصباح LED يومض):

يمكن ضبط التشغيل التلقائي المؤقت (إيقاف التشغيل)، بالضغط مع الاستمرار على زر الطاقة (الشفط) لأكثر من 2 ثانية في أي وقت.

مدة التشغيل التلقائي المؤقت المتاحة: طاقة (شفط) الشفط 1: 20 دقيقة طاقة (شفط) الشفط 2: 15 دقيقة طاقة (شفط) الشفط 3: 10 دقائق طاقة (شفط) الشفط المكثف: 5 دقائق

تنظيف المرشحات

تم تجهيز الجهاز بوظيفة تذكير المستخدم على فترات منتظمة عندما تكون المرشحات متسخة ويجب إجراء الصيانة.

تنظيف مرشحات الشحوم: عند تشغيل الشفاط (تشغيل)، تومض جميع مصابيح LED الخاصة بالطاقة (الشفط) باللون الأحمر لمدة 40 ثانية.

تنظيف مرشحات الكربون النشط: عند تشغيل الشفاط (تشغيل)، تومض جميع مصابيح LED الخاصة بالطاقة (الشفط) لمدة 40 ثانية.

إشارة إلغاء التنشيط: إشارة إلغاء التنشيط.

لتفعيل، اضغط مع الاستمرار على الزرين T3 و T5 لمدة أكثر من 3 ثوانٍ، حتى يومض مؤشرا LED L3 و L5.

لإلغاء التنشيط، كرر العملية حتى يومض مؤشرا LED L3 و L5.

الحالة الافتراضية لإشارة ضبط الفلتر:

في حالة التشغيل، اضغط مع الاستمرار على الزر T2 لمدة أكثر من 2 ثانية، تضيء جميع مؤشرات LED لفترة قصيرة.

من الممكن أن يكون من الضروري تكرار العملية بشكل عام لتفعيل الأكسدة (فلتر الزيت وفلتر الكربون النشط).

الصيانة

التنظيف

استخدم فقط قطعة قماش ناعمة ومنظفًا محايدًا. لا تستخدم مواد كاشطة أو أدوات حادة!

لا تستخدم المنتج على المواد الكاشطة. لا تستخدم الكحول!

فلتر التأخير

الشكل 10أ-20

يجب إجراء ذلك مرة واحدة في الشهر (أو عند الحاجة، كما تشير البيانات الفنية)، باستخدام الوسائل المناسبة يدويًا أو في غسالة الأطباق عند درجات حرارة منخفضة ودورة قصيرة.

تُعدّ هذه المرشحات غير قابلة للانضغاط، وتظل خصائصها الهيدروليكية ثابتة.

يجب أن يرتدي الشخص الذي يقوم بالتركيب قفازات واقية على يديه.

مرشح الفحم (فقط في وضع إعادة التدوير) شكل 19

يمتص الروائح غير المرغوب فيها من المطبخ.

يتم فحص تشبع مرشح الفحم كل شهرين أو أقل حسب نوع الطهي وانتظام استخدام الشفاط. في أي حال، يجب استبدال خراطيش الفحم كل 4 أشهر (أو عندما يشير نظام مؤشر تشبع الفلتر - إذا كان الطراز مزودًا بذلك - إلى هذه الحاجة) ولا يجب غسلها أو تجديدها.

مرشح الفحم الكربوني

قم بتدوير الفلاتر على الجانب الآخر من شبكات حماية شفرات المروحة، ثم أعد تركيب الفلتر بعكس اتجاه عقارب الساعة.

لإزالة الفلتر، أدره في اتجاه عقارب الساعة.

الإضاءة

شكل 22

تم تجهيز الشفاط بنظام إضاءة بتقنية LED.

تضمن إضاءة مثالية، وعمرها الافتراضي أطول بعشر مرات من المصابيح التقليدية وتوفر 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

يرجى اتباع التعليمات الواردة في هذا الدليل بدقة. ترفض الشركة المصنعة أي مسؤولية عن أي إزعاجات أو أعطال أو حرائق محتملة قد تحدث نتيجة عدم اتباع التعليمات الواردة في هذا الدليل. تم تصميم الشفاط لإزالة روائح وأبخرة الطهي للاستخدام المنزلي فقط.

قد يختلف تصميم الشفاط عن الرسومات الموضحة في هذا الكتيب، لكن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

• احتفظ بهذا الدليل في مكان آمن لتتمكن من الرجوع إليه في أي وقت. تأكد من أن الدليل يبقى مع المنتج في حالة البيع أو التبرع أو النقل. اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بتعديل المنتج أو أنابيب العادم الخاصة به كهربائيًا أو ميكانيكيًا. قبل تركيب الجهاز، تأكد من أن أجزاءه غير تالفة. وإلا، لا تقم بتركيب الجهاز، بل اتصل بالموزع.

ملاحظة: المكونات التي يشار إليها بالرمز (^*) في الدليل هي ملحقات اختيارية، وهي متضمنة فقط مع بعض الطرازات أو يجب شراؤها بشكل منفصل.

تحذيرات السلامة

• قبل التنظيف أو الصيانة، افصل الشفاط عن التيار الكهربائي، أو اسحب السلك من المقبس، أو افصل قاطع الدائرة الرئيسي للغرفة.
• أثناء التنظيف والصيانة، استخدم أدوات الحماية.
• يُسمح للأطفال من سن 8 سنوات فما فوق والأشخاص ذوي الإعاقات الجسدية أو الحسية أو العقلية أو الأشخاص الذين ليس لديهم خبرة أو معرفة سابقة باستخدام الجهاز فقط تحت الإشراف أو إذا تم تدريبهم على الاستخدام الآمن للجهاز وفهموا المخاطر المرتبطة به.
• يجب مراقبة الأطفال وعدم السماح لهم باللعب بالجهاز.
• لا يجوز للأطفال دون إشراف تنظيف الجهاز أو صيانته.
• يجب أن تكون هناك تهوية كافية في الغرفة إذا تم استخدام الشفاط مع أجهزة أخرى تستخدم الغاز أو مواد قابلة للاشتعال الأخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (على الأقل مرة واحدة شهريًا)، مع الالتزام بالمتطلبات الدقيقة الواردة في دليل الصيانة.
• إذا تم تجاهل متطلبات تنظيف الشفاط وواجب تنظيف المرشحات أو استبدالها، فهناك خطر نشوب حريق. لا تستخدم اللهب المكشوف تحت الشفاط عند الطهي.
• عند استبدال المصباح، استخدم نوع المصباح الموضح في قسم الصيانة/قطع الغيار في الدليل.

استخدام اللهب المكشوف يتلف المرشحات وقد يسبب حريقًا، لذلك يجب تجنب استخدامه.

يجب أن يتم القلي في ظروف خاضعة للرقابة لتجنب اشتعال الزيت الساخن. تنبيه: أثناء استخدام الموقد، قد تصبح الأجزاء الخارجية للغطاء ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب.
• عند استخدام الإجراءات الفنية والسلامة، اتبع دائمًا المتطلبات التي تحددها السلطات المحلية. لا يجوز توجيه الهواء المستخرج من الغطاء إلى مدخنة تُستخدم أيضًا لعوادم الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الغطاء إذا لم تكن المصابيح مثبتة بشكل صحيح، فهناك خطر حدوث صدمة كهربائية.
• لا تستخدم الغطاء بدون الشبكة! لا يجوز أبدًا استخدام الغطاء كسطح دعم، إلا إذا تم تحديد ذلك بشكل منفصل.
• عند التركيب، استخدم براغي التثبيت المرفقة، وإذا لم تكن متوفرة، فاشترِ براغي من النوع الصحيح. استخدم براغي يتوافق طولها مع تعليمات التركيب. في حالة الشك، اتصل بخدمة الصيانة أو بشخص مؤهل.

انتبه!

• قد يؤدي التركيب غير الكامل للبراغي وأجهزة التثبيت التي لا تتوافق مع التعليمات إلى خطر حدوث صدمة كهربائية.
• لا تستخدم أجهزة برمجة منفصلة أو مؤقتات أو أجهزة تحكم عن بعد أو أي أجهزة أخرى تعمل تلقائيًا.

الجهاز مُعلَّم وفقًا للتوجيه 2012/19/EC (بشأن النفايات الكهربائية والإلكترونية) (WEEE). إذا تعاملت مع هذا المنتج بشكل صحيح عند التخلص منه، فستساعد في تجنب الآثار السلبية المحتملة على البيئة والصحة.

الرمز الموجود على المنتج أو في المستندات المرفقة يشير إلى أنه لا يجوز التخلص من المنتج كنفايات منزلية، بل يجب تسليمه إلى نقطة تجميع النفايات الكهربائية والإلكترونية حيث سيتم إعادة تدويره. اتبع اللوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول التعامل مع هذا المنتج وإعادة استخدامه وإعادة تدويره، اتصل بالسلطة المحلية المختصة أو شركة جمع النفايات المنزلية أو المتجر الذي اشتريت منه المنتج.

تم تطوير الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. توصيات للحد من التأثيرات البيئية أثناء الاستخدام:

شغّل الشفاط فور بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. استخدم الشفاط فقط عند وجود دخان أو بخار كثيف، واستخدم الوضع المكثف فقط عند الحاجة. استبدل فلاتر الكربون عند الحاجة لضمان إزالة الروائح بشكل كافٍ. نظف فلاتر الدهون عند الحاجة لضمان إزالة الدهون بشكل كافٍ. استخدم أقصى فتحة تصريف موضحة في الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم الشفاط بحيث يمكن استخدامه في وضع الطرد الخارجي أو في وضع إعادة التدوير الداخلي مع ترشيح الهواء.

نسخة الطرد الخارجي

يتم طرد الأبخرة إلى الخارج عبر أنبوب طرد متصل بحلقة التوصيل.

انتبه!

أنبوب الطرد غير متضمن في المجموعة ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب الطرد مساوياً لقطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزوداً بفلاتر كربون، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب الطرد وفتحات التهوية الموجودة في الجدار، والتي يجب أن يكون قطرها مساوياً لقطر فتحة مخرج الشفاط (حلقة التوصيل).

استخدام أنابيب أضيق أو فتحات تهوية أصغر في الجدار يقلل من قوة الشفط ويزيد من الضوضاء بشكل ملحوظ.

لذلك، لا نتحمل أي مسؤولية في هذه الحالة.

! استخدم أنبوباً بأقصر طول ممكن. ! استخدم أنبوباً بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغيير الكبير في المقطع العرضي للأنبوب.

نظام الفلاتر

يتم تنقية الهواء المستخرج من الشحوم وإزالة الروائح قبل إعادة توجيهه إلى الأماكن المغلقة. لاستخدام هذا الوضع، يجب تركيب نظام ترشيح إضافي بالكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الموقد والحافة السفلية لغطاء الشفط عن 45 سم للمواقد الكهربائية، وعن 50 سم للمواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب الموقد الغازي تتطلب مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على لوحة البيانات الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فقم بتوصيله بمقبس يتوافق مع اللوائح السارية ويكون في مكان يسهل الوصول إليه حتى بعد تركيب الشفاط. إذا لم يكن الشفاط مزودًا بقابس (أي أنه متصل مباشرة بالشبكة) أو إذا لم يكن القابس في مكان يظل في متناول اليد بعد تركيب الشفاط، فقم بتركيب مفتاح ثنائي القطب مناسب يضمن الفصل الكامل عن الشبكة الكهربائية وفقًا للوائح التركيب لفئة الجهد الزائد الثالثة.

انتبه!

قبل إعادة توصيل الشفاط بالشبكة الكهربائية والتحقق من أنه يعمل بشكل صحيح، تحقق دائمًا من أن كابل الشبكة مركب بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ إذا تعرض الكابل للتلف، فاتصل بفني الدعم.

التركيب

قبل بدء التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه مناسبة لأبعاد منطقة التركيب المختارة مسبقًا.
• قم بإزالة مرشح/مرشحات الكربون النشط إذا كان الجهاز مزودًا بها (انظر أيضًا النقطة ذات الصلة). يتم إعادتها فقط إذا كان سيتم استخدام الشفاط في وضع إعادة التدوير.
• تحقق من عدم وجود عناصر تابعة للجهاز داخل الشفاط (مثل الأظرف التي تحتوي على براغي، ووثائق الضمان، وما شابه ذلك) التي قد تكون وصلت إلى هناك أثناء النقل.

إذا وجدت، فقم بإخراجها واحتفظ بها.

يأتي جهاز شفط الهواء مع مسامير تثبيت مناسبة لمعظم الجدران/الأسقف. إذا كنت تريد التأكد من أنها مناسبة لمادة الجدار/السقف، يجب عليك مع ذلك استشارة فني مؤهل. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن جهاز شفط الهواء.

التشغيل

لوحة التحكم بستة أزرار

لاختيار وظائف جهاز شفط الهواء، يكفي لمس أجهزة التحكم بلطف.

مفتاح الإضاءة

زر السرعة القصوى (قوة الشفط) - يعمل لمدة خمس دقائق: يتم ضبط جهاز شفط الهواء على هذه القوة، وبعد مرور 5 دقائق يبدأ العمل مرة أخرى بالسرعة المضبوطة سابقًا.

زر السرعة العالية (قوة الشفط)

زر السرعة المتوسطة (قوة الشفط) - وميضه يعني أن فلتر الكربون يحتاج إلى غسيل أو استبدال. هذه الإشارة غير نشطة عادةً. لتفعيلها، قم بإيقاف تشغيل الإلكترونيات بالضغط على الزر 0 لمدة ثلاث ثوانٍ. بعد ذلك، اضغط على الزرين 1 و2 معًا لمدة ثلاث ثوانٍ. في البداية يومض الزر 1 فقط، ثم يومض كلا الزرين، مما يشير إلى التفعيل. لإلغاء تفعيل الإشارة، كرر نفس الإجراء. في البداية يومض الزرين 1 و2، ثم الزر 1 فقط، مما يشير إلى إلغاء التفعيل.

زر السرعة المنخفضة (قوة الشفط) - وميضه يعني أن فلتر الشحوم يحتاج إلى غسيل.

زر إيقاف تشغيل المحرك (استعداد) - إيقاف تشغيل الإلكترونيات - إعادة تعيين مؤشر غسيل/استبدال الفلاتر.

زر إيقاف تشغيل المحرك

اضغط لفترة وجيزة لإيقاف تشغيل المحرك. إعادة تعيين مؤشر الفلاتر

بعد إجراء صيانة الفلاتر، قم بتشغيل جهاز شفط الهواء واضغط مع الاستمرار على الزر حتى يصدر صوت تنبيه. يتوقف مؤشر LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون) عن الوميض...

إيقاف تشغيل الإلكترونيات

اضغط على الزر لمدة ثلاث ثوانٍ، سيتم إيقاف تشغيل أجهزة التحكم الإلكترونية لجهاز شفط الهواء. قد تكون هذه الوظيفة مفيدة عند تنظيف المنتج. لإعادة تشغيل الإلكترونيات، يكفي تكرار العملية.

في حالة حدوث خلل، افصل الجهاز عن التيار الكهربائي لمدة خمس ثوانٍ على الأقل قبل الاتصال بخدمة الصيانة، عن طريق سحب القابس، ثم أعد توصيله بالشبكة. إذا استمر الخلل، اتصل بخدمة الصيانة.

طراز بخمسة أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر الضوء تشغيل/إيقاف (مصباح LED L1 مضاء)

T2. زر إيقاف - زر سرعة الشفط (الطاقة) 1 (مصباح LED L2 مضاء)

T3. زر سرعة الشفط (الطاقة) 2 (مصباحا LED L2 + L3 مضاءان)

T4. زر سرعة الشفط (الطاقة) 3 (مصابيح LED L2 + L3 + L4 مضاءة)

T5. زر سرعة الشفط (الطاقة) المكثفة 3 (مصابيح LED L2 + L3 + L4 مضاءة، ومصباح LED L5 يومض) - المدة 5 دقائق، ثم يتحول الشفاط تلقائيًا إلى سرعة الشفط (الطاقة) 2

إيقاف تشغيل الشفاط مع تأخير (مصابيح LED تومض) يمكن ضبط الإيقاف المؤجل للشفاط (إيقاف) بالضغط مرة أخرى لمدة لا تقل عن ثانيتين على زر سرعة الشفط (الطاقة) النشط في تلك اللحظة. الأوقات الممكنة لضبط الإيقاف المؤجل:

سرعة الشفط (الطاقة) 1: 20 دقيقة

سرعة الشفط (الطاقة) 2: 15 دقيقة

سرعة الشفط (الطاقة) 3: 10 دقائق

سرعة الشفط (الطاقة) المكثفة: 5 دقائق

مؤشر تشبع المرشحات

يخبر الشفاط بانتظام عندما تكون المرشحات مشبعة وتحتاج إلى صيانة.

مؤشر تشبع مرشح الشحوم: عندما يكون الشفاط مطفأً (إيقاف)، تضيء جميع مصابيح LED الخاصة بسرعات الشفط (الطاقة) لمدة 40 ثانية.

مؤشر تشبع الفلتر: عندما يكون شفاط الهواء مطفأً (OFF)، تومض جميع مصابيح LED الخاصة بسرعة (قوة) الشفط لمدة 40 ثانية.

تفعيل مؤشر تشبع الفلتر: هذا ليس نشطًا بشكل افتراضي. لتفعيل المؤشر، قم بإطفاء شفاط الهواء (OFF) ثم اضغط معًا على الزرين T3 و T5 لمدة 3 ثوانٍ على الأقل - ستبدأ مصابيح LED L3 و L5 في الوميض.

لإلغاء التفعيل، كرر العملية، وستبقى مصابيح LED L3 و L5 مضاءة.

إعادة ضبط مؤشر تشبع الفلتر

قم بتشغيل شفاط الهواء (ON)، ثم اضغط على الزر T2 لمدة ثانيتين على الأقل، وستومض جميع مصابيح LED للحظة.

ملاحظة: كرر العملية إذا لزم الأمر إذا كان كلا المؤشرين (مؤشر الفلتر الحراري ومؤشر فلتر الشحوم) نشطين.

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة بمنظف سائل محايد. لا تستخدم أدوات أو وسائل حادة للتنظيف!

تجنب المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول للتنظيف!

فلتر الشحوم

الشكل 10أ-20

يلتقط جزيئات الشحوم الناتجة عن الطهي.

يجب تنظيفه مرة واحدة شهريًا بمنظفات غير كاشطة، إما يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون فلتر الشحوم المعدني، لكن هذا لا يؤثر على خصائص الترشيح بأي حال من الأحوال.

لإزالة مرشح الشحوم، اسحب المقبض.

مرشح الكربون النشط (للوضع المصفّي فقط)

الشكل 19

يمتص الروائح الكريهة الناتجة عن الطهي.

يشبع مرشح الكربون بعد استخدام أقصر أو أطول: اعتمادًا على الموقد ومدى انتظام تنظيف مرشح الشحوم. في جميع الأحوال، يجب استبدال الخرطوشة على الأقل كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع المرشحات (إذا كان موجودًا) إلى ضرورة ذلك).

لا يجوز غسله أو إعادة تنشيطه.

مرشح الكربون الدائري

ضع مرشحًا واحدًا على كل جانب بحيث يغطيان شبكتي الحماية لعجلة المحرك، ثم أدرهما في اتجاه عقارب الساعة.

لإزالتهما، أدرهما عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بمصابيح LED.

توفر مصابيح LED إضاءة مثالية مع عمر أطول حتى عشر مرات مقارنة بالمصابيح التقليدية، وتوفر في استهلاك الطاقة بنسبة 90%.

لاستبدال المصابيح، اتصل بمركز قطع الغيار المعتمد.

يرجى الالتزام الصارم بتعليمات الاستخدام. لا تتحمل الشركة المصنعة أي مسؤولية إذا لم يتم اتباع القواعد المحددة في تعليمات الاستخدام أثناء تركيب الجهاز، ونتيجة لذلك تعطل الجهاز أو تضرر أو اشتعلت فيه النيران. شفاط المطبخ مخصص لشفط الدخان والأبخرة المتولدة أثناء الطهي. وهو مخصص للاستخدام المنزلي فقط.

قد يبدو الغطاء الخارجي مختلفًا عن الشكل الموضح في هذا الكتيب، لكن تعليمات الاستخدام والصيانة والتركيب تظل كما هي.

من المهم الاحتفاظ بهذه التعليمات لتتمكن من قراءتها في أي وقت. إذا قمت ببيع المنتج أو نقله إلى آخرين أو نقله إلى مكان آخر، فتأكد من بقاء التعليمات مع المنتج. - اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة. - لا تغير الخصائص الكهربائية أو الميكانيكية للمنتج أو أنابيب العادم. - قبل تركيب المنتج، افحص جميع مكوناته بحثًا عن أي تلف. إذا كانت تالفة، فتوقف عن أعمال التركيب واتصل بالموزع.

ملاحظة: الأجزاء المميزة بالرمز (^*) هي ملحقات إضافية، تُقدم فقط مع بعض الطرازات أو ملحقات إضافية يمكن شراؤها بشكل منفصل.

قواعد السلامة

• قبل القيام بأي عملية تنظيف أو صيانة، افصل الشفاط عن شبكة الكهرباء عن طريق سحب قابس كابل الطاقة أو إيقاف تشغيل المفتاح الرئيسي للمنزل.
• عند القيام بجميع أعمال التركيب والصيانة، ارتدِ قفازات العمل.
• يمكن للأطفال من سن 8 سنوات فما فوق والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو الذين ليس لديهم خبرة أو معرفة كافية، استخدام الجهاز تحت الإشراف أو بعد تلقي تعليمات مناسبة حول الاستخدام الآمن للجهاز وفهم جميع المخاطر المرتبطة باستخدامه.
• يجب مراقبة الأطفال لمنعهم من اللعب بالجهاز.
• لا يجوز للأطفال القيام بالتنظيف والصيانة دون إشراف. يجب أن تكون التهوية في الغرفة كافية

عند استخدام شفاط المطبخ في نفس الوقت مع أجهزة أخرى تستخدم الغاز أو أنواع الوقود الأخرى.

• يجب تنظيف الشفاط بشكل متكرر من الداخل والخارج (مرة واحدة على الأقل شهريًا)، وفي جميع الأحوال يُنصح باتباع الإرشادات الواردة في تعليمات الصيانة.
• قد يؤدي عدم اتباع تعليمات تنظيف الشفاط واستبدال وتنظيف المرشحات إلى خطر نشوب حريق.

يُمنع منعًا باتًا الطهي باللهب المكشوف تحت غطاء الشفاط.

• لاستبدال المصباح، استخدم فقط أنواع المصابيح المحددة في قسم الصيانة في دليل التعليمات هذا.

استخدام اللهب المكشوف يتلف المرشحات وقد يتسبب في نشوب حريق، لذلك يجب تجنبه.

يجب مراقبة الطهي باستمرار لمنع اشتعال الزيت الساخن.

تنبيه: أثناء تشغيل الموقد، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يتم تركيبه بالكامل. التزم بدقة بالقواعد المحلية المتعلقة بأبعاد وأنظمة تصريف الدخان.
• لا يجوز تصريف الهواء الممتص في مدخنة تستخدم لإخراج الدخان الناتج عن احتراق الغاز أو مواد أخرى.
• لا تستخدم الشفاط أو تتركه بدون تركيب المصابيح بشكل صحيح، لأنك تخاطر بالتعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكات بشكل صحيح!
• لا يجوز استخدام الشفاط بأي حال من الأحوال كدعامة، ما لم يُذكر خلاف ذلك صراحةً.
• للتثبيت، استخدم فقط براغي التثبيت المرفقة مع المنتج، وإذا لم تكن متوفرة، استخدم براغي من النوع المناسب.
• استخدم براغي بالطول المناسب كما هو محدد في دليل التثبيت.
• في حال وجود أي شك، اتصل بمركز خدمة معتمد أو

بموظفين مؤهلين.

تنبيه!

• قد يؤدي التركيب غير الصحيح للبراغي وأجزاء التثبيت الأخرى المحددة في هذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم مع جهاز توقيت منفصل أو مؤقت أو جهاز تحكم عن بعد أو أي جهاز آخر يتم تشغيله تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن نفايات المعدات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص من هذا المنتج بشكل صحيح، يساعد المستخدم في منع الآثار السلبية على البيئة والصحة.

يشير الرمز الموجود على المنتج أو في مستنداته إلى أنه لا ينبغي التخلص من هذا المنتج مع النفايات المنزلية، بل يجب تسليمه إلى نقطة تجميع منفصلة لإعادة تدوير المعدات الكهربائية والإلكترونية. تخلص من المنتج وفقًا للوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول معالجة هذا المنتج وجمعه وإعادة تدويره، يرجى الاتصال بالسلطة المحلية المختصة أو مركز تجميع النفايات المنزلية أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي: EMC: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. نصائح للاستخدام السليم لتقليل التأثير على البيئة: عند بدء الطهي، قم بتشغيل الشفاط واضبطه على السرعة الأدنى، وبعد الانتهاء من الطهي، اتركه يعمل لبضع دقائق إضافية. قم بزيادة السرعة فقط إذا تراكم الكثير من الدخان أو البخار، واستخدم الوضع المعزز فقط في الحالات القصوى. للحفاظ على كفاءة امتصاص الروائح، استبدل مرشح (مرشحات) الفحم. للحفاظ على كفاءة مرشح (مرشحات) الدهون، قم بتنظيفه (تنظيفها). استخدم قنوات بالقطر الأقصى المحدد في هذا الدليل للحفاظ على كفاءة الجهاز وتقليل الضوضاء.

الاستخدام

يمكن استخدام الشفاط في وضع استخراج الهواء إلى الخارج أو في وضع إعادة التدوير الداخلي مع الترشيح.

نسخة مع معدات الشفط

يتم طرد الأبخرة إلى الخارج عبر أنبوب التصريف المتصل بالوصلة.

تحذير!

أنبوب التصريف غير مرفق، يجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر الأنبوب مع قطر حلقة التوصيل.

تحذير!

إذا كان الغطاء مزودًا بمرشحات كربونية، فيجب إزالتها.

قم بتوصيل الغطاء بأنابيب العادم وفتحات التهوية في الجدار، والتي يجب أن يتوافق قطرها مع شفة الختم.

إذا كان قطر خرطوم التصريف وفتحة الجدار أصغر، فإن قوة الشفط تنخفض ويزداد الضجيج بشكل كبير.

الشركة المصنعة لا تتحمل أي مسؤولية عن ذلك.

استخدم أنبوبًا بطول كافٍ. استخدم أنبوبًا مستقيمًا قدر الإمكان (أقصى زاوية انحراف للأنبوب هي 90 درجة). حاول ألا تغير مقاطع الأنابيب بشكل جوهري.

نسخة الفلتر

قبل دخول الهواء إلى الغرفة، يتم إزالة الشحوم والروائح منه. لاستخدام مرشحات هذه النسخة، يجب عليك تركيب نظام ترشيح إضافي بالكربون النشط.

التركيب

إذا كان الموقد كهربائيًا، يجب أن تكون المسافة الدنيا بين سطح الموقد وأدنى جزء من غطاء المطبخ 45 سم، وإذا كان الموقد غازيًا أو مدمجًا، فيجب أن تكون 50 سم.

إذا كانت تعليمات تركيب الموقد الغازي تنص على مسافة أكبر، فيجب مراعاة ذلك.

التوصيل بالتيار الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على الملصق الموجود داخل الغطاء. إذا كان هناك قابس، يجب توصيل الغطاء بمقبس يتوافق مع اللوائح السارية ويكون في مكان يسهل الوصول إليه حتى بعد تركيب الغطاء. إذا لم يكن هناك قابس (أو كان التوصيل المباشر بالتيار الكهربائي مقصودًا) أو لم يكن هناك مقبس في مكان يسهل الوصول إليه حتى بعد تركيب الغطاء، فيجب استخدام مفتاح ثنائي القطب، وفقًا لجميع قواعد التركيب، لضمان الفصل الكامل عن التيار الكهربائي في حالة الجهد العالي.

انتبه!

قبل توصيل الغطاء بالتيار الكهربائي والتحقق من أنه يعمل بشكل صحيح، تأكد دائمًا من أن كابل التيار الكهربائي مثبت بشكل صحيح.

يتم تزويد الغطاء بكابل طاقة خاص. إذا لاحظت أن الكابل تالف، فاتصل بمركز الصيانة الفنية على الفور لاستبداله.

التركيب

قبل البدء في التركيب:

• تحقق من أن حجم المنتج الذي اشتريته مناسب للمكان المختار للتركيب.
• قم بإزالة مرشح (مرشحات) الكربون النشط، إذا كان (كانت) موجودة

في المجموعة، (انظر أيضًا الفقرة ذات الصلة). يجب تركيبها فقط عند استخدام الشفاط في وضع إعادة التدوير.

• تحقق (لأغراض النقل) من عدم وجود أجزاء داخل الشفاط (مثل الأكياس ذات البراغي، والضمانات، وما إلى ذلك)، وقم بإزالتها واحتفظ بها.

إذا كانت الشفاط مزودة بأوتاد تثبيت مناسبة لمعظم الأسقف/الجدران، فلا يزال يتعين عليك الاستعانة بفني مؤهل للتحقق من أن المواد مناسبة لنوع السقف/الجدار. يجب أن تكون الجدران/الأسقف سميكة بما يكفي لتحمل وزن الشفاط.

التشغيل

لوحة تحكم بستة أزرار

لاختيار وظائف الشفاط، اضغط على زر الأمر المقابل.

زر تشغيل/إيقاف تشغيل الإضاءة ON/OFF

زر ضبط السرعة القصوى (قوة الشفط)، المدة - 5 دقائق: يعمل الشفاط بهذه القوة وبعد مرور 5 دقائق، يتحول إلى الوضع المضبوط مسبقًا.

زر ضبط السرعة العالية (قوة الشفط)

زر ضبط السرعة المتوسطة (قوة الشفط)، عندما يومض، فهذا يعني أن مرشح الكربون يحتاج إلى الغسيل أو الاستبدال. عادةً ما تكون هذه الإشارة معطلة. لتفعيل الإشارة، قم بإيقاف تشغيل جميع العناصر الإلكترونية بالضغط على الزر 0 والاستمرار في الضغط لمدة 3 ثوانٍ.

بعد القيام بهذا الإجراء، اضغط في نفس الوقت على الزرين 1 و2 واستمر في الضغط لمدة 3 ثوانٍ، في البداية سوف يومض الزر 1 فقط، ثم سيبدأ كلا الزرين 1 و2 في الوميض، وهذا يعني أن الإشارة مفعلة. لإيقاف تشغيل الإشارة، كرر الإجراءات الموصوفة أعلاه. في البداية سوف يومض الزران 1 و2، ثم سيبدأ الزر 1 فقط في الوميض، وهذا يعني أن الإشارة معطلة.

زر ضبط قوة الشفط (الاستخراج): عندما يومض، فهذا يعني أنه يجب غسل مرشح الشحوم.

زر إيقاف تشغيل المحرك (الاستعداد) OFF، زر فصل التيار الكهربائي، زر ضبط إشارة غسل/استبدال المرشحات.

إيقاف تشغيل المحرك OFF

بعد الانتهاء من أعمال صيانة المرشحات وتشغيل الغطاء، اضغط مع الاستمرار على الزر حتى تسمع إشارة صوتية. سيتوقف مؤشر LED الوامض 1 (مرشح الشحوم) أو 2 (مرشح الكربون) عن الوميض.

فصل التيار الكهربائي

اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ حتى يتم فصل التيار الكهربائي عن لوحة تحكم الغطاء. قد تكون هذه الوظيفة مفيدة عند تنظيف المنتج.

لإعادة توصيل التيار الكهربائي، كرر العملية.

في حالة حدوث خلل في التشغيل، قبل الاتصال بفني متخصص، افصل الجهاز عن التيار الكهربائي لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس، ثم أعد توصيله. إذا لم يختفِ الخلل، فاتصل بفني متخصص للمساعدة.

الطراز الذي يحتوي على 5 أزرار في اللوحة

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر الإضاءة تشغيل/إيقاف (يضيء مؤشر LED L1) T2. زر إيقاف التشغيل - زر اختيار سرعة الشفط (القدرة) الأولى (يضيء مؤشر LED L2) T3. زر اختيار سرعة الشفط (القدرة) الثانية (تضيء مؤشرات LED L2+L3) T4. زر اختيار سرعة الشفط (القدرة) الثالثة (تضيء مؤشرات LED L2+L3+L4) T5. زر اختيار سرعة الشفط (القدرة) المكثفة (تضيء مؤشرات LED L2+L3+L4 ويومض مؤشر LED L5) - تعمل لمدة 5 دقائق، وبعد انتهائها يتحول الغطاء تلقائيًا إلى سرعة الشفط (القدرة) الثانية.

تأخير إيقاف تشغيل الغطاء (تومض مؤشرات LED): يمكن ضبط تأخير إيقاف تشغيل الغطاء (إيقاف) بالضغط مرة أخرى على زر السرعة (القدرة) المحددة والاستمرار في الضغط عليه لأكثر من ثانيتين.

مدة تأخير الإيقاف الممكنة:

سرعة الشفط (القدرة) الأولى: 20 دقيقة سرعة الشفط (القدرة) الثانية: 15 دقيقة سرعة الشفط (القدرة) الثالثة: 10 دقائق سرعة الشفط (القدرة) المكثفة: 5 دقائق

إشارة تشبع المرشحات

يحتوي الغطاء على وظيفة تمكن المستخدم من التحذير بشأن تشبع المرشحات وضرورة القيام بصيانتها. إشارة تشبع مرشح الشحوم: عندما يكون الغطاء مطفأً (إيقاف)، تضيء جميع مؤشرات LED الخاصة بسرعات الشفط (القدرات) وتظل مضاءة لمدة 40 ثانية.

إشارة تشبع فلتر الكربون النشط: عند

إيقاف تشغيل الغطاء (إيقاف)، تضيء جميع مؤشرات سرعة الشفط (القدرة) وتومض لمدة 40 ثانية.

توصيل إشارة تنبيه تشبع فلتر الكربون النشط: عادةً ما تكون هذه الوظيفة معطلة، لتشغيلها، أوقف تشغيل الغطاء (إيقاف)، واضغط في نفس الوقت على الزرين T3 وT5 واستمر في الضغط لأكثر من 3 ثوانٍ، ستبدأ المؤشرات L3 وL5 في الوميض.

لإيقاف تشغيل الوظيفة، كرر الخطوات، ثم تضيء المؤشرات L3 وL5 وتظل مضاءة دون وميض.

إزالة إشارة تشبع الفلاتر:

عند تشغيل الغطاء (تشغيل)، اضغط على الزر T2 واستمر في الضغط لأكثر من ثانيتين، ستضيء جميع المؤشرات لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر الخطوات إذا كانت إشارتا التشبع (فلتر الشحوم وفلتر الكربون النشط) مضاءتين معًا.

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة بمنظف سائل محايد. لا تستخدم أدوات أو أدوات تنظيف!

لا تستخدم منتجات تنظيف كاشطة. لا تستخدم الكحول!

فلتر الشحوم الواقي

الشكل 10أ-20

يحبس جزيئات الدهون الناتجة عن الطهي.

نظف الفلتر مرة واحدة شهريًا (أو عندما يشير نظام مؤشر امتلاء الفلتر، إذا كان الطراز مزودًا به، إلى ذلك). نظفه بمنظفات لطيفة يدويًا أو في غسالة الأطباق وفقًا لدرجة الحرارة المناسبة ودورة قصيرة. عند غسل فلتر الشحوم المعدني في غسالة الأطباق، قد يفقد لمعانه، لكن خصائص الترشيح الخاصة به ستبقى دون تغيير.

لإزالة مرشح الشحوم، اسحب مقبض الفك الزنبركي.

مرشح الكربون (وضع الترشيح فقط)

الشكل 19

يزيل الروائح الكريهة التي تنشأ أثناء الطهي.

يحدث تشبع الكربون النشط بسبب الاستخدام الطويل جدًا، اعتمادًا على نوع الطهي/الغلي وانتظام تنظيف مرشح الشحوم.

في أي حال، يجب استبدال الخرطوشة على الأقل كل أربعة أشهر (أو عندما يشير نظام تشبع المرشح - إذا كان موجودًا في طرازك - إلى ضرورة القيام بذلك).

لا يجوز غسله أو تجديده.

مرشحات الكربون الدائرية

أضف مرشحًا واحدًا على كل جانب، لتغطية الشبكة الواقية لقرص المحرك، ثم أدرهما في اتجاه عقارب الساعة.

لإزالة المرشحات، أدر كل مرشح عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

تم تجهيز الشفاط بنظام إضاءة بتقنية الصمامات الثنائية. تضمن الصمامات الثنائية إضاءة مثالية، كما أن عمرها الافتراضي أطول حتى 10 مرات من المصابيح التقليدية، مما يوفر 90٪ من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز قطع الغيار المعتمد.

LV - تعليمات التركيب والاستخدام

اتبع بدقة التعليمات الواردة في هذا الدليل. لا نتحمل أي مسؤولية عن الأعطال أو الأضرار أو الحرائق التي قد تحدث للجهاز في حالة عدم اتباع تعليمات هذا الدليل. صُمم شفاط الهواء لشفط أدخنة وأبخرة الطهي وهو مخصص للاستخدام المنزلي فقط.

قد توجد عيوب جمالية في شفاط الهواء غير موضحة في صور هذا الدليل، ولكن في جميع الأحوال تظل تعليمات الاستخدام والصيانة الفنية والتركيب كما هي.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو النقل، تأكد من بقائه مع المنتج. اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنابيب العادم.
• قبل البدء في تركيب الجهاز، تحقق من عدم تلف أي جزء. في حالة التلف، اتصل بالبائع ولا تقم بالتركيب.

ملاحظة: العناصر المميزة بالرمز ( * ) هي ملحقات اختيارية تُورد فقط مع بعض الطرازات، أو عناصر غير مزودة ويمكن شراؤها.

تحذيرات السلامة

• قبل أي عملية تنظيف أو صيانة، افصل شفاط الهواء عن التيار الكهربائي بإخراج القابس أو بفصل مصدر الطاقة.
• أثناء جميع عمليات التركيب والصيانة، يجب دائمًا ارتداء قفازات العمل.
• يمكن للأطفال من سن 8 سنوات أو الأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو ذوي الخبرة والمعرفة غير الكافية استخدام هذا الجهاز فقط إذا تم الإشراف عليهم بشكل مناسب أو إذا تم توجيههم حول كيفية استخدام الجهاز بأمان وفهم المخاطر المرتبطة به.
• لا يُسمح للأطفال بالعبث بأجهزة التحكم أو اللعب بالجهاز.
• لا يجوز للأطفال القيام بتنظيف الجهاز وصيانته دون إشراف.
• يجب أن تكون الغرفة التي تم تركيب الجهاز فيها جيدة التهوية إذا تم استخدام شفاط الهواء مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى. يجب تنظيف شفاط الهواء من الداخل والخارج (على الأقل مرة واحدة شهريًا) مع مراعاة ما هو موضح بوضوح في تعليمات الصيانة. عدم الالتزام بمعايير تنظيف شفاط الهواء واستبدال المرشحات وتنظيفها يؤدي إلى مخاطر نشوب حرائق.
• يُمنع منعًا باتًا تحضير الأطباق بطريقة "الفلامبيه" تحت الغطاء.
• عند استبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم صيانة/استبدال المصابيح في هذا الدليل.

استخدام اللهب المكشوف ضار بالمرشحات وقد يتسبب في حرائق، لذلك يجب تجنبه في جميع الأحوال. يجب مراقبة القلي لتجنب اشتعال الزيت المحموم. تحذير! قد تصبح الأجزاء التي يمكن الوصول إليها ساخنة جدًا عند استخدامها مع أجهزة الطهي.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب تمامًا.
• فيما يتعلق بالتدابير الفنية والسلامة التي يجب اتخاذها لطرد الدخان، من المهم مراعاة لوائح السلطات المحلية بدقة.
• يجب ألا يتم توصيل نظام مجاري الهواء لهذا الجهاز بأي نظام تهوية آخر موجود يُستخدم لأي أغراض أخرى، مثل طرد الدخان من الأجهزة التي تستخدم الغاز أو أي وقود آخر.
• لا تستخدم شفاط الهواء أو تتركه بدون مصابيح مثبتة بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم أبدًا شفاط الهواء بدون أدوات كهربائية مثبتة بشكل صحيح. لا يجوز أبدًا استخدام شفاط الهواء كسطح دعم إلا إذا تم تحديد ذلك على وجه التحديد.
• استخدم فقط براغي التثبيت المرفقة مع المنتج لتثبيته، أو إذا لم تكن متوفرة، قم بشراء البراغي من النوع الصحيح.
• استخدم براغي بالطول الصحيح المحدد في دليل التثبيت.
• في حالة الشك، اتصل بمركز خدمة معتمد أو شخص مؤهل مماثل.

تحذير!

• قد يؤدي عدم القدرة على تثبيت البراغي أو أجهزة التثبيت وفقًا لهذه التعليمات إلى خطر التعرض لصدمة كهربائية.
• لا تستخدم الجهاز مع مبرمج منفصل، أو مؤقت، أو جهاز تحكم عن بعد، أو أي جهاز آخر يتم تشغيله تلقائيًا.

يتوافق هذا الجهاز مع التوجيه الأوروبي 2012/19/EC الخاص بمعدات النفايات الكهربائية والإلكترونية (WEEE). من خلال التأكد من التخلص من هذا المنتج بالطريقة الصحيحة، يساهم المستخدم في تجنب الآثار السلبية على البيئة والصحة.

الرمز الموجود على المنتج أو على الوثائق المرفقة يعني أنه لا يجوز التعامل مع هذا المنتج كنفاية منزلية، بل يجب تسليمه إلى نقطة تجميع مخصصة لإعادة تدوير الأجهزة الكهربائية والإلكترونية. يجب التخلص منه وفقًا للقوانين المحلية المتعلقة بإدارة النفايات. للحصول على معلومات إضافية حول استخدام المنتج ومعالجته وإعادة تدويره، يجب الاتصال بالسلطة المحلية المختصة، أو خدمة إعادة تدوير النفايات، أو المتجر الذي تم شراء المنتج منه.

تم تصميم الجهاز وفحصه وتصنيعه وفقًا للمتطلبات التالية.

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. توصيات للاستخدام الصحيح لتقليل التأثير على البيئة. شغّل الشفاط بأدنى سرعة عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط إذا كان هناك كمية كبيرة من الدخان والبخار، واستخدم السرعة (السرعات) المتزايدة فقط في الحالات القصوى. استبدل مرشحات الفحم إذا لزم الأمر للحفاظ على كفاءة جيدة في تقليل الروائح. نظف مرشحات الشحوم إذا لزم الأمر للحفاظ على كفاءة جيدة لمرشح الشحوم. استخدم أقصى قطر لنظام التهوية المحدد في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

تم تصميم شفاط الهواء لاستخدامه في نسخة الشفط مع إخراج الهواء إلى الخارج أو نسخة الترشيح مع إعادة التدوير الداخلي.

إعادة التدوير.

نسخة الشفط

يتم إخراج الأبخرة إلى الخارج عبر أنبوب الإخراج المثبت على حلقة التوصيل.

انتبه!

أنبوب الإخراج غير مرفق ويجب شراؤه.

يجب أن يكون قطر أنبوب الإخراج مساويًا لقطر حلقة التوصيل.

انتبه!

إذا كان شفاط الهواء مزودًا بمرشحات فحم، فيجب إزالتها.

قم بتوصيل مروحة الشفط بأنابيب وفتحات مخرج الهواء في الجدار بقطر يساوي قطر مخرج الهواء (شفة التوصيل).

سيؤدي استخدام أنابيب وفتحات مخرج الهواء في الجدار بقطر أصغر إلى انخفاض نتائج الشفط وزيادة قوية في الضوضاء.

لذلك، يتم رفض أي مسؤولية في هذا الصدد.

استخدم أنبوبًا طويلًا بأقل عدد ممكن من الانحناءات (أقصى زاوية انحناء: 90 درجة). تجنب التغيرات المفاجئة في قطر الأنبوب.

نسخة الترشيح

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادته إلى الغرفة. لاستخدام مروحة الشفط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الموقد حيث توضع الأواني وأدنى جزء من مروحة الشفط عن 45 سم في حالة الموقد الكهربائي و 50 سم في حالة موقد الغاز والموقد المختلط.

إذا تم تحديد مسافة أكبر في تعليمات تركيب جهاز الغاز، فيجب مراعاتها.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على اللوحة الخاصة الموجودة داخل مروحة الشفط. إذا كانت المروحة مزودة بقابس، قم بتوصيله بمقبس يتوافق مع اللوائح الحالية ويكون في منطقة يسهل الوصول إليها حتى بعد التركيب.

إذا لم تكن مروحة الشفط مزودة بقابس (توصيل مباشر بالنظام الكهربائي) أو إذا لم يكن القابس في منطقة يسهل الوصول إليها بعد التركيب، فاستخدم مفتاحًا ثنائي القطب يتوافق مع المعايير ويضمن الفصل الكامل عن جهد التيار الكهربائي، في ظل ظروف فئة الجهد الزائد III، وفقًا للوائح التركيب.

انتبه!

قبل توصيل مروحة الشفط بمصدر التيار الكهربائي وقبل

التحقق من عملها بشكل صحيح، تأكد دائمًا من أن كابل التيار الكهربائي مركب بشكل صحيح.

شفاط الهواء مزود بأنبوب تغذية خاص؛ في حالة تلف الأنبوب، اطلبه من خدمة الصيانة الفنية.

التركيب

قبل البدء في التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه مناسبة لمنطقة التركيب المختارة.
• قم بإزالة مرشحات الكربون النشط، إذا كانت مزودة مع الجهاز (انظر الفقرة ذات الصلة). يجب إعادة تركيبها فقط إذا كنت ترغب في استخدام نسخة إعادة التدوير لشفاط الهواء.
• تحقق من عدم وجود أجزاء ملحقة (مثل أكياس البراغي، الضمان، إلخ) داخل شفاط الهواء بسبب النقل، وإذا وجدت، يجب إزالتها والاحتفاظ بها.

شفاط الهواء مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. في جميع الأحوال، من الضروري استشارة فني مؤهل للتأكد من ملاءمة المواد لنوع الجدار/السقف. يجب أن يكون الجدار/السقف سميكًا بما يكفي لتحمل وزن شفاط الهواء.

التشغيل

لوحة التحكم بستة أزرار

لاختيار وظائف شفاط الهواء، يكفي لمس الأزرار.

مصباح تشغيل/إيقاف الهواء

زر اختيار السرعة (قوة الشفط) - السرعة القصوى لمدة 5 دقائق: يضبط شفاط الهواء هذه القوة وبعد 5 دقائق يعود إلى الإعداد السابق.

زر اختيار السرعة العالية (قوة الشفط)

زر اختيار السرعة المتوسطة (قوة الشفط) - عندما يومض، يشير إلى أنه من الضروري غسل أو استبدال مرشح الكربون. عادةً ما يكون هذا التنبيه معطلاً. لتفعيل التنبيه، قم بإيقاف تشغيل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ.

ثم اضغط معًا على الزرين 1 و2 لمدة 3 ثوانٍ؛ في البداية سوف يومض الزر 1 فقط، ثم يومض كلا الزرين 1 و2، مما يشير إلى التفعيل. كرر العملية لإيقاف تشغيل التنبيه - في البداية سوف يومض الزرين 1 و2، ثم يومض الزر 1 فقط، مما يشير إلى إيقاف التشغيل.

مفتاح اختيار شفط الهواء (قوة الشفط) عندما يومض، يشير إلى ضرورة غسل مرشحات الشحوم.

مفتاح إيقاف المحرك (استعداد) - إيقاف تشغيل النظام الإلكتروني - إعادة تعيين إشعار الفلتر. إيقاف المحرك

اضغط مطولاً لإيقاف تشغيل المحرك.

إعادة تعيين إشعار الفلتر

عندما يكون شفاط الهواء مطفأً، بعد إجراء الصيانة على المرشحات، اضغط على المفتاح حتى إشارة صوتية. مؤشر LED 1 الوامض (مرشحات الشحوم) أو 2 (مرشح الفحم) يتوقف عن الوميض.

إيقاف تشغيل النظام الإلكتروني

اضغط على المفتاح لمدة 3 ثوانٍ، يتم إيقاف تشغيل إلكترونيات أوامر شفاط الهواء.

وظيفة التأخير مفيدة في عمليات الطهي.

لإعادة تشغيل الإلكترونيات، يكفي تكرار العملية.

في حالة حدوث خلل في التشغيل، قبل الاتصال بخدمة الصيانة الفنية، افصل الجهاز عن مصدر الطاقة الكهربائية لمدة 5 ثوانٍ على الأقل، عن طريق إزالة قابس التوصيل وإعادة توصيله. إذا استمر الخلل في التشغيل، يجب الاتصال بخدمة الصيانة الفنية.

طراز بلوحة مفاتيح 5 أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. مفتاح تشغيل/إيقاف الأضواء (مؤشر LED L1 مضاء) T2. مفتاح إيقاف - مفتاح اختيار سرعة الشفط الأولى (القوة) (مؤشر LED L2 مضاء) T3. مفتاح اختيار سرعة الشفط الثانية (القوة) (مؤشرا LED L2+L3 مضاءان) T4. مفتاح اختيار سرعة الشفط الثالثة (القوة) (مؤشرات LED L2+L3+L4 مضاءة) T5. مفتاح اختيار سرعة الشفط المكثفة (القوة) (مؤشرات LED L2+L3+L4 مضاءة + مؤشر LED L5 يومض) - المدة 5 دقائق - بعدها يضبط شفاط الهواء تلقائيًا على سرعة الشفط الثانية (القوة).

إيقاف التشغيل المؤجل لشفاط الهواء (مؤشر LED يومض):

من الممكن ضبط إيقاف التشغيل المؤجل لشفاط الهواء (OFF)، بالضغط مرة أخرى لمدة أطول من ثانيتين على مفتاح سرعة الشفط (القوة) النشط في تلك اللحظة. أوقات الإيقاف المؤجل المتاحة هي:

سرعة الشفط الأولى (القوة): 20 دقيقة سرعة الشفط الثانية (القوة): 15 دقيقة سرعة الشفط الثالثة (القوة): 10 دقائق سرعة الشفط المكثفة (القوة): 5 دقائق

تنبيه تشبع المرشحات

غطاء الشفط مزود بوظيفة تنبه المستخدم على فترات منتظمة عندما تكون المرشحات مشبعة وتحتاج إلى صيانة فنية.

إشعار تشبع مرشح الشحوم: عندما يكون غطاء الشفط مطفأً (OFF)، تضيء جميع مصابيح LED الخاصة بسرعات الشفط (الطاقة) بشكل ثابت لمدة 40 ثانية.

إشعار تشبع مرشح الكربون النشط: عندما يكون غطاء الشفط مطفأً (OFF)، تومض جميع مصابيح LED الخاصة بسرعات الشفط (الطاقة) لمدة 40 ثانية.

تفعيل إشعار تشبع مرشح الكربون النشط: عادةً ما يكون معطلاً، ولتفعيله، يجب إطفاء غطاء الشفط (OFF) والضغط في نفس الوقت على الزرين T3 وT5 لأكثر من 3 ثوانٍ؛ سيبدأ مصباحا LED L3 وL5 في الوميض.

لإيقاف التشغيل، يجب تكرار العملية، وسيضيء مصباحا LED L3 وL5 بشكل ثابت.

إعادة ضبط إشعار تشبع المرشحات (إعادة الضبط):

عندما يكون غطاء الشفط قيد التشغيل (ON)، يجب الضغط على الزر T2 لأكثر من ثانيتين، وستضيء جميع مصابيح LED خلال هذه الفترة.

ملاحظة: إذا لزم الأمر، كرر العملية في حالة تفعيل كلا الإشعارين (مرشح الشحوم ومرشح الكربون النشط).

الصيانة الفنية

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أدوات للتنظيف!

لا تستخدم أي منتج يحتوي على مواد كاشطة. لا تستخدم الكحول!

مرشح الشحوم

الشكل 10أ-20

يمتص جزيئات الدهون التي تتكون أثناء الطهي.

يجب تنظيف مرشح الشحوم كل شهر بمنظفات غير كاشطة، يدويًا أو في غسالة الأطباق، عند درجة حرارة منخفضة وباستخدام دورة قصيرة. إذا تم غسله في غسالة الأطباق، فقد يصبح الجزء المعدني من مرشح الشحوم باهتًا، لكن قدرته على الامتصاص لن تتغير في أي حال.

لإزالة مرشح الشحوم، اسحب مقبض زنبرك التحرير.

مرشح الكربون النشط (فقط للطراز المزود بمرشح)

الشكل 19

يمتص الروائح الكريهة التي تتكون أثناء الطهي.

يظهر تشبع مرشح الكربون بعد استخدام طويل نسبيًا، اعتمادًا على نوع المطبخ وانتظام تنظيف مرشح الشحوم. في أي حال، من الضروري استبداله على الأقل كل أربعة أشهر (أو عندما يشير مؤشر تشبع المرشح - إذا كان طرازك مزودًا به - إلى هذه الحاجة).

لا يمكن غسله أو تجديده.

مرشح كربون دائري

استخدم مرشحًا واحدًا لكل جانب لتغطية فتحتي حماية محرك المروحة، ثم أدره في اتجاه عقارب الساعة.

للفك، أدره عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية تدوم 10 مرات أطول من المصابيح التقليدية وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستخدام هذا الجهاز، يرجى الاتصال بمركز خدمة قطع الغيار المعتمد.

اتبع بدقة التعليمات الواردة في هذا الدليل. نحن غير مسؤولين عن أي مشاكل أو أضرار أو حرائق ناتجة عن الجهاز بسبب عدم اتباع التعليمات المكتوبة في هذا الدليل. صُمم الشفاط لشفط البخار والدخان الناتجين عن الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف المظهر الجمالي للشفاط عن الصور المعروضة في هذا الدليل، ومع ذلك تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

من المهم الاحتفاظ بهذا الدليل لاستشارته عند الحاجة. في حالة بيع هذا المنتج أو إهدائه أو نقله، تأكد من أن الدليل مرافق للمنتج. - اقرأ التعليمات بعناية: فهي توفر معلومات مهمة حول التركيب والاستخدام والسلامة. لا تقم بأي تعديلات ميكانيكية أو كهربائية على المنتج أو على أنابيب العادم. - قبل البدء في تركيب الجهاز، تأكد من عدم تلف أي مكون. إذا كان هناك تلف، فاتصل بالشركة المصنعة ولا تتابع التركيب.

ملاحظة: العناصر المميزة بالرمز "(*)" هي أجزاء إضافية تأتي مع بعض الطرازات أو عناصر غير مرفقة ويجب شراؤها.

تحذيرات

• قبل البدء في أعمال الصيانة والتنظيف، افصل الشفاط عن مصدر الطاقة الكهربائية، وافصله من الكهرباء واسحب الكابل من المقبس أو أطفئ المفتاح الرئيسي في المنزل.
• ارتدِ دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال، ولكن ليس أصغر من 8 سنوات، والأشخاص ذوي القدرات البدنية أو العقلية المحدودة أو ذوي الخبرة والمعرفة غير الكافية، إذا كانوا تحت الإشراف أو بعد تلقيهم تعليمات حول الاستخدام الآمن للجهاز وفهم المخاطر التي قد تنشأ أثناء الاستخدام.
• يجب أن يكون الأطفال تحت الإشراف لمنعهم من اللعب بالجهاز.

لا يجوز للأطفال القيام بالتنظيف والصيانة دون إشراف.

• يجب أن تكون الغرفة جيدة التهوية عند استخدام شفاط المطبخ مع أجهزة أخرى تعمل بالغاز أو باحتراق آخر.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا). كما يجب اتباع تعليمات الصيانة الصريحة.
• عدم اتباع تعليمات تنظيف الشفاط وتغيير وتنظيف المرشحات قد يؤدي إلى نشوب حريق.
• يُمنع منعًا باتًا الطهي على اللهب المكشوف تحت الشفاط.
• لأستبدال المصباح، استخدم فقط نوع المصباح المذكور في فصل الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف ضار بالمرشحات وقد يسبب حريقًا، لذلك يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت السيطرة لتجنب اشتعال الزيت المحموم.

تنبيه: عندما تكون لوحة الطهي قيد التشغيل، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب تمامًا.
• فيما يتعلق بالتدابير الفنية وإجراءات السلامة التي يجب اتخاذها عند تفريغ البخار، يجب الالتزام الصارم بأحكام وأنظمة السلطات المحلية. يجب ألا يتم نقل الهواء عبر قناة تفريغ البخار الناتج عن جهاز يعمل بالغاز أو أي احتراق آخر.
• لا تستخدم الشفاط أو تتركه بدون مصابيح مركبة بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون شبكة مركبة بشكل صحيح!
• يجب أبدًا استخدام الشفاط كسطح للتخزين، إلا إذا تم ذكر ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج، أو إذا لم تكن مرفقة، قم بشراء النوع الصحيح من البراغي. استخدم الطول الصحيح للبراغي، كما هو مذكور في دليل التركيب. إذا كنت في شك، اتصل بالخدمة المعتمدة أو بموظفين مؤهلين مماثلين.

تنبيه!

• قد يؤدي التركيب غير الصحيح للبراغي والمثبتات وفقًا لهذه التعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مبرمج، أو مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

هذا الجهاز مُعلَّم وفقًا للتوجيه الأوروبي 2012/19/EC الخاص بالنفايات الكهربائية والإلكترونية (WEEE). يرجى التأكد من التخلص من هذا المنتج بالطريقة الصحيحة، حيث يساعد المستخدم بهذه الطريقة في منع أي آثار سلبية محتملة على الصحة والبيئة.

الرمز الموجود على المنتج أو في الوثائق المرفقة يشير إلى أن هذا المنتج لا يجوز التعامل معه كنفاية منزلية، بل يجب التخلص منه في نقطة تجميع مناسبة لإلقاء الأجهزة الكهربائية والإلكترونية. تخلص من هذا الجهاز باتباع اللوائح المحلية للتخلص من النفايات بدقة. للحصول على معلومات أكثر تفصيلاً حول معالجة هذا المنتج والتخلص منه وإعادة استخدامه، يرجى الاتصال بالجهات المحلية المختصة أو خدمة جمع النفايات المنزلية و/أو المتجر الذي اشتريت منه هذا المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• معلومات الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

نصائح للاستخدام الصحيح من أجل تقليل الأثر البيئي: شغّل الشفاط على السرعة الدنيا عند الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. استخدم السرعة القصوى فقط عند وجود كميات كبيرة من الدخان والبخار، واستخدم وظيفة التعزيز فقط في الحالات القصوى. استبدل الفلاتر فقط عند الحاجة للحفاظ على فعالية تقليل الروائح. نظف الفلاتر عند الحاجة للحفاظ على كفاءتها. استخدم أقصى قطر لأنبوب العادم المحدد في هذا الدليل لتحسين الأداء وتقليل الضوضاء.

الاستخدام

صُمم الشفاط ليعمل في نسخة الشفط مع

طرد الهواء إلى الخارج أو في نسخة الترشيح مع إعادة التدوير الداخلي.

نسخة الشفط

يُطرد البخار إلى الخارج عبر أنبوب طرد مثبت بالحلقة الواصلة.

تحذير!

أنبوب الطرد غير مرفق ويجب شراؤه.

يجب أن يكون قطر أنبوب الطرد مساويًا لقطر حلقة الوصل.

تحذير!

إذا كان الشفاط مزودًا بمرشحات كربونية، فيجب إزالتها.

قم بتوصيل الشفاط بالأنابيب وفتحات التهوية عبر الجدار بقطر مساوٍ لمخرج الهواء (الفلنجة الموصلة).

استخدام أنابيب وفتحات تهوية عبر الجدار بقطر أصغر يؤدي إلى تقليل قدرة الشفط وزيادة ملحوظة في مستوى الضوضاء.

نحن غير مسؤولين عن أي عواقب ناتجة عن الحالات المذكورة أعلاه.

! استخدم أنبوبًا بأقصر طول ممكن. ! استخدم أنبوبًا بأقل ميل ممكن (الحد الأقصى للميل: 90 درجة) وتجنب التغييرات المفاجئة في قطر الأنبوب.

نسخة الترشيح

يتم تنقية هواء الشفط من الدهون وتحسين رائحته قبل إعادته إلى الغرفة. لاستخدام الشفاط بهذه الطريقة، يلزم تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح وضع الأواني على جهاز الطهي وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية و50 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز تتطلب مسافة أكبر، فيجب الالتزام بتلك التعليمات.

! التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على ملصق الخصائص الموجود داخل الشفاط. إذا كان هناك قابس، قم بتوصيل الشفاط بمقبس يتوافق مع اللوائح السارية ويكون في مكان يسهل الوصول إليه حتى بعد التركيب.

إذا كان الشفاط بدون قابس (توصيل مباشر بالشبكة) أو كان المقبس غير موجود في مكان يسهل الوصول إليه حتى بعد التركيب، فقم بتركيب قابس ثنائي القطب يضمن الفصل الكامل عن الشبكة في ظروف الجهد الزائد ووفقًا لقواعد التركيب.

تحذير!

قبل إعادة توصيل الشفاط بالتيار الكهربائي، تحقق من أنه يعمل بشكل صحيح، وتأكد من أن كابل التيار الكهربائي مركب بالطريقة الصحيحة.

الشفاط مزود بكابل طاقة خاص؛ في حالة تلف الكابل، اطلبه من خدمة الصيانة.

التركيب

قبل البدء في التركيب:

تحقق من أن المنتج الذي حصلت عليه له الأبعاد المناسبة بالنسبة للمنطقة التي قررت تركيبه فيها. أخرج الفلاتر النشطة/الكربونية إذا كانت مرفقة (اقرأ الفقرة المتعلقة بذلك). يجب إعادة تركيبها فقط إذا كنت ترغب في استخدام الشفاط في وضع الترشيح. - تأكد من عدم وجود مواد تغليف داخل الشفاط (مثل أكياس البراغي، الضمانات، وما إلى ذلك التي وضعت بالداخل لتسهيل النقل، وفي هذه الحالة قم بإزالتها واحتفظ بها).

الشفاط مزود بقطع تثبيت مناسبة لمعظم الجدران/الأسقف. في جميع الأحوال، يجب استشارة فني مؤهل للتحقق من ملاءمة المواد مع مراعاة نوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

التشغيل

لوحة التحكم بستة أزرار

إذا كنت ترغب في اختيار وظائف شفاط المطبخ، يكفي لمس الأوامر.

زر تشغيل/إيقاف الإضاءة

زر اختيار السرعة (قوة الشفط) المكثفة - تستمر لمدة 5 دقائق: يضبط الشفاط هذه القوة وبعد انتهاء 5 دقائق يعود إلى القيم المضبوطة مسبقًا.

زر اختيار السرعة (قوة الشفط) العالية

زر اختيار السرعة (قوة الشفط) المتوسطة - عندما يومض يعرض الحاجة إلى استبدال أو غسل الفلتر الكربوني. عادة ما تكون هذه الإشارة معطلة. لتفعيل الإشارة، أوقف تشغيل الإلكترونيات بالضغط على الزر 0 لمدة 3 ثوانٍ. ثم اضغط في نفس الوقت على الزرين 1 و2 لمدة 3 ثوانٍ، سيومض الزر 1 أولاً ثم يومض الزر 1 والزر 2 معًا لإظهار أنه تم التفعيل. كرر العملية لإلغاء التفعيل، سيومض الزر 1 والزر 2 أولاً ثم يومض الزر 1 فقط لإظهار أنه تم إلغاء التفعيل.

زر اختيار السرعة (قوة الشفط) المنخفضة - عندما يومض يعرض الحاجة إلى غسل فلتر إزالة الدهون.

زر اختيار السرعة (قوة الشفط) منخفض - عندما يومض يعرض الحاجة إلى غسل مرشح إزالة الدهون.

زر إيقاف تشغيل المحرك (وضع الاستعداد) - إيقاف تشغيل الأجزاء الإلكترونية - إعادة ضبط مؤشر غسيل/استبدال الفلتر.

إيقاف تشغيل المحرك

اضغط لفترة وجيزة لإيقاف تشغيل المحرك.

إعادة ضبط مؤشر الفلتر

عندما يكون الشفاط قيد التشغيل، بعد إجراء صيانة الفلتر، اضغط مع الاستمرار على الزر حتى إصدار إشارة صوتية. يتوقف ضوء التحكم الوامض 1 (فلتر إزالة الدهون) أو 2 (الفلتر الكربوني) عن الوميض.

إيقاف تشغيل الأجزاء الإلكترونية

اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ، يتم إيقاف تشغيل التحكم الإلكتروني للشفاط.

هذه الوظيفة مفيدة أثناء إجراء تنظيف المنتج.

لإعادة تشغيل الإلكترونيات، يكفي تكرار العملية.

في حالة حدوث أي خلل أثناء التشغيل، قبل الاتصال بخدمة الصيانة، افصل هذا الجهاز عن مصدر الطاقة الكهربائية لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس ثم إعادة توصيله بالمقبس. إذا استمر الخلل في التشغيل، فاتصل بخدمة الصيانة.

طراز بلوحة مفاتيح تحتوي على 5 أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف الإضاءة (مؤشر LED L1 مضاء) T2. زر إيقاف التشغيل - زر اختيار سرعة (قوة) الشفط 1 (مؤشر LED L2 مضاء) T3. زر اختيار سرعة (قوة) الشفط 2 (مؤشرا LED L2+L3 مضاءان) T4. زر اختيار سرعة (قوة) الشفط 3 (مؤشرات LED L2+L3+L4 مضاءة) T5. زر اختيار سرعة (قوة) الشفط المكثفة (مؤشرات LED L2+L3+L4 مضاءة + مؤشر LED L5 يومض) - المدة 5 دقائق - بعد ذلك يضبط الشفاط تلقائيًا سرعة (قوة) الشفط 2.

إيقاف تشغيل الشفاط لاحقًا (مؤشرات LED تومض):

يمكن ضبط إيقاف تشغيل الشفاط لاحقًا (OFF) بالضغط مرة أخرى لمدة أطول من ثانيتين على زر سرعة (قوة) الشفط النشط في تلك اللحظة.

الأوقات المتاحة للإيقاف المتأخر هي:

سرعة (قوة) الشفط 1: 20 دقيقة

سرعة (قوة) الشفط 2: 15 دقيقة

سرعة (قوة) الشفط 3: 10 دقائق

سرعة (قوة) الشفط المكثفة: 5 دقائق

إشارة تشبع المرشحات

الشفاط مزود بوظيفة تنبه المستخدم على فترات زمنية منتظمة عندما تكون المرشحات مشبعة ويجب إجراء الصيانة.

إشارة تشبع مرشح إزالة الدهون: عندما يكون الشفاط مطفأ (OFF) تضيء جميع مؤشرات LED لسرعة (قوة) الشفط بشكل ثابت لمدة 40 ثانية.

إشارة تشبع مرشح الكربون النشط: عندما يكون الشفاط مطفأ (OFF) تومض جميع مؤشرات LED لسرعة (قوة) الشفط لمدة 40 ثانية.

إشارة تشبع مرشح الكربون النشط: عادة ما تكون معطلة، لتفعيلها، أطفئ الشفاط (OFF) واضغط في نفس الوقت على الزرين T3 و T5 لأكثر من 3 ثوانٍ، ستبدأ مؤشرات LED L3 و L5 في الوميض.

لإلغاء التفعيل كرر العملية، تضيء مؤشرات LED L3 و L5 بشكل ثابت.

إعادة ضبط إشارة تشبع المرشحات:

عندما يكون الشفاط مضاءً (ON) اضغط على الزر T2 لأكثر من ثانيتين، ستضيء جميع مؤشرات LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر العملية إذا كانت كلتا الإشارتين نشطتين (مرشح إزالة الدهون ومرشح الكربون).

الصيانة

التنظيف

لتنظيف الجهاز، استخدم فقط قطعة قماش ناعمة ورطبة ومنظفات محايدة. لا تستخدم أدوات أو مواد كاشطة.

تجنب استخدام المنتجات التي تخدش السطح. لا تستخدم الكحول!

مرشح إزالة الدهون

الشكل 10أ-20

يحتفظ بجزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه سبع مرات في الشهر (أو عندما يشير نظام عرض تشبع المرشح - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى الحاجة إلى ذلك)، باستخدام منظفات غير كاشطة، يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة، بما في ذلك دورة غسيل قصيرة.

بعد الغسيل في غسالة الأطباق، قد يفقد مرشح إزالة الدهون المعدني لونه، لكن خصائصه في الترشيح لا تتغير في أي حال.

إذا كنت ترغب في إخراج مرشح إزالة الدهون، اسحب المقبض الذي يحتوي على زنبرك لفكه.

مرشح الكربون النشط (فقط للنسخة المزودة بمرشح)

الشكل 19

يحتفظ بالروائح الكريهة الناتجة عن الطهي.

يصل مرشح الكربون إلى التشبع بعد فترة استخدام أطول أو أقصر اعتمادًا على نوع المطبخ وعدد مرات غسل مرشح إزالة الدهون. في جميع الأحوال، يجب استبدال الخرطوشة على الأقل كل أربعة أشهر (أو عندما يشير نظام عرض تشبع المرشح - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى الحاجة إلى ذلك).

لا يمكن غسله أو تجديده.

مرشح الكربون الدائري

ضع واحدًا على كل جانب لتغطية شبكتي الحماية للمحرك الخلفي، ثم أدره في اتجاه عقارب الساعة.

لفك التركيب، أدر في الاتجاه المعاكس لاتجاه عقارب الساعة.

استبدال المصباح

شكل 22

شفاط المطبخ مزود بنظام إضاءة قائم على تقنية LED.

تضمن تقنية LED إضاءة مثالية، وعمرًا أطول بعشر مرات من المصابيح التقليدية، وتتيح توفيرًا في استهلاك الطاقة بنسبة 90%.

لاستبدال المصباح، أدر الغطاء عكس اتجاه عقارب الساعة.

SL - دليل التركيب والاستخدام

اتبع بدقة التعليمات الواردة في هذا الدليل. نخلي مسؤوليتنا عن أي حوادث أو أضرار أو حرائق في الجهاز ناتجة عن عدم اتباع التعليمات الواردة في هذا الدليل. صُمم الشفاط لشفط الأدخنة والأبخرة الناتجة عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الأشكال الموضحة في هذا الكتيب، لكن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

• احتفظ بالدليل في مكان يسهل الرجوع إليه في أي وقت. إذا قمت ببيع الجهاز أو التنازل عنه أو نقله، فاحرص على أن يبقى الدليل مع المنتج دائمًا.
• اقرأ التعليمات بعناية: فهي توفر معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تعدل الخصائص الكهربائية أو الميكانيكية للجهاز، ولا تتدخل في مخارج العادم. قبل تركيب الجهاز، تأكد من أن جميع مكوناته سليمة. إذا لم تكن كذلك، فاتصل بالبائع المعتمد ولا تقم بتركيب الجهاز.

ملاحظة: الأجزاء المميزة بالرمز "(*)" هي ملحقات إضافية مرفقة مع بعض الطرازات فقط، أو أجزاء يمكن شراؤها بشكل منفصل.

تحذيرات

قبل أي عملية تنظيف أو صيانة، افصل مصدر الطاقة الكهربائية عن الشفاط عن طريق سحب القابس من المقبس أو إيقاف تشغيل المفتاح الرئيسي. استخدم قفازات العمل أثناء جميع عمليات التركيب والصيانة. - لا يجوز استخدام الجهاز من قبل الأطفال دون سن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو ذوي الخبرة والمعرفة غير الكافية، إلا إذا كانوا تحت إشراف شخص مسؤول أو تلقوا تعليمات حول الاستخدام الآمن للجهاز وأدركوا المخاطر المرتبطة به. - يجب مراقبة الأطفال لمنعهم من اللعب بالجهاز. - لا يجوز للأطفال تنظيف الجهاز أو القيام بأعمال الصيانة عليه دون إشراف. - عند استخدام شفاط المطبخ

في نفس الوقت مع الأجهزة الأخرى التي تعمل بالغاز أو بوقود آخر، يجب أن تكون المساحة جيدة التهوية.

• نظف الشفاط كثيرًا من الخارج ومن الداخل (مرة واحدة على الأقل شهريًا)، وفي كل الأحوال اتبع ما تنص عليه تعليمات الصيانة في هذا الدليل صراحةً.
• عدم الالتزام بقواعد تنظيف الشفاط واستبدال وتنظيف المرشحات يشكل خطر نشوب حريق.
• يُمنع منعًا باتًا تحضير الأطباق المشتعلة تحت الشفاط.
• عند الاستبدال، استخدم فقط نوع المصباح المذكور في فصل الصيانة/استبدال المصباح في هذه التعليمات.

النار المكشوفة ضارة بالمرشحات وقد تسبب حريقًا، لذا يُحظر استخدامها في جميع الأحوال.

يتطلب القلي مراقبة مستمرة لمنع اشتعال الزيت المحموم.

تنبيه: أثناء تشغيل الموقد، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة جدًا.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والأمنية لتصريف الدخان، يجب عليك الالتزام الصارم بأحكام السلطات المحلية المختصة.
• يجب عدم توجيه الهواء الممتص إلى قناة تستخدم لتصريف الغازات الناتجة عن الأجهزة التي تعمل بالغاز أو بوقود آخر.
• لا تستخدم الشفاط أو تتركه مع مصابيح مركبة بشكل غير صحيح، حيث يوجد خطر حدوث صدمة كهربائية.
• لا تستخدم الشفاط أبدًا إذا لم تكن الشبكة مركبة بشكل صحيح!
• لا تستخدم الشفاط أبدًا كسطح تخزين، إلا إذا كان ذلك مسموحًا به صراحةً.
• لتثبيت المنتج، استخدم فقط براغي التثبيت المرفقة. إذا لم تكن متوفرة، فاشترِ النوع الصحيح من البراغي. استخدم براغي بالطول الصحيح المذكور في التعليمات.

التثبيت.

في حال وجود شكوك، استشر مركز الخدمة المعتمد أو شخصًا مؤهلًا بالمثل.

تحذير!

• إذا لم تتبع هذه التعليمات عند تركيب البراغي وعناصر التثبيت، فهناك خطر التعرض لصدمة كهربائية.
• لا تستخدم مع مؤقت، أو جهاز تحكم عن بعد، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال التخلص الصحيح من هذا المنتج، يساهم المستخدم في منع أي عواقب سلبية محتملة على البيئة والصحة.

العلامة على المنتج أو على الوثائق المرفقة تشير إلى أنه لا يجوز التخلص منه مع النفايات المنزلية، بل يجب إحضاره إلى نقطة تجميع مناسبة لإعادة تدوير النفايات الكهربائية والإلكترونية. تخلص من الجهاز وفقًا للوائح المحلية المتعلقة بالتخلص من النفايات. لمزيد من المعلومات حول التعامل مع هذا المنتج وإعادة استخدامه وإعادة تدويره، اتصل بالخدمة المحلية المختصة، أو مركز تجميع النفايات البلدية، أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• النتائج: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل التأثير على البيئة: قم بتشغيل الشفاط على الطاقة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط عند وجود الكثير من الدخان والبخار، واستخدم وضع (أوضاع) التعزيز فقط في الحالات الاستثنائية. استبدل مرشح (مرشحات) الكربون عند الحاجة، وحافظ على فعاليتها في إزالة الروائح الكريهة. نظف مرشح (مرشحات) الدهون عند الحاجة، وحافظ على فعاليتها. استخدم نظام أنابيب بأقصى أقطار مذكورة في هذا الدليل، وبذلك تحسن الكفاءة وتقلل الضوضاء.

الاستخدام

الشفاط مصنوع للاستخدام في نسخة الطرد مع مخرج خارجي أو نسخة إعادة التدوير مع دوران داخلي.

نسخة الشفط

يتم توجيه الأبخرة إلى الخارج عبر أنبوب الطرد المثبت على

بالحافة الموصلة.

تحذير!

أنبوب العادم غير مرفق مع الشفاط ويجب شراؤه بشكل منفصل. يجب أن يكون قطر أنبوب العادم مساوياً لقطر الحلقة الواصلة.

تحذير!

إذا كان الشفاط مزوداً بمرشحات معدنية، فيجب إزالتها.

قم بتوصيل الشفاط بالأنابيب والفتحات ذات المخرج الأفقي بنفس قطر مخرج الهواء (الحافة الموصلة).

استخدام أنابيب وفتحات ذات مخرج أفقي بقطر أصغر سيؤدي إلى تقليل كفاءة الشفط وزيادة الضوضاء بشكل كبير.

لذلك، نرفض أي مسؤولية عن هذا التشغيل.

يجب أن يكون طول مجرى الهواء بقدر الحد الأدنى الضروري فقط. يجب أن يحتوي المجرى على أقل عدد ممكن من الانحناءات (أقصى زاوية انحناء: 90 درجة). تجنب التغيرات الحادة في اتجاه مجرى الهواء.

نسخة إعادة التدوير (مع الفلتر)

يتم إزالة الدهون والروائح الكريهة من الهواء الممتص قبل إعادة إدخاله إلى الغرفة. عند استخدام الشفاط في هذا الإصدار، يجب تركيب فلتر إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الأواني على سطح الطهي والجزء السفلي من الشفاط في المطابخ عن 45 سم للمواقد الكهربائية و 50 سم للمواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب موقد الغاز تنص على مسافة أكبر، فيجب مراعاتها.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على ملصق الخصائص الموجود داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فقم بإدخاله في مقبس يتوافق مع اللوائح السارية ويقع في مكان يسهل الوصول إليه حتى بعد التركيب. إذا لم يكن الشفاط مزودًا بقابس (اتصال مباشر بالشبكة) أو كان القابس في مكان لا يمكن الوصول إليه بعد التركيب، فقم بتركيب مفتاح ثنائي القطب يتوافق مع اللوائح ويضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالثة، وفقًا للوائح التركيب.

تحذير!

قبل إعادة توصيل دائرة الشفاط بالشبكة الكهربائية والتحقق من التشغيل الصحيح، تحقق دائمًا من أن كابل الشبكة مثبت بشكل صحيح.

يحتوي الشفاط على كابل طاقة خاص. في حالة تلف الكابل، يمكنك طلب واحد جديد من خدمة الصيانة.

التركيب

قبل بدء التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه تتوافق مع مساحة التركيب المختارة.
• قم بإزالة مرشحات الكربون النشط إذا كانت مرفقة (انظر أيضًا الفقرة ذات الصلة). قم بتركيبها فقط إذا كنت ترغب في استخدام الشفاط في وضع إعادة التدوير.
• تأكد من عدم وجود أي مواد مرفقة داخل الشفاط (بسبب النقل) (على سبيل المثال، كيس به براغي، ضمان، إلخ)؛ إذا وجدت، قم بإزالتها واحتفظ بها.

يتم تزويد الشفاط بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، يجب عليك استشارة فني مؤهل لتأكيد ملاءمة المواد لنوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

التشغيل

التحكم بالأزرار

لاختيار وظائف الشفاط، يكفي لمس الأوامر.

زر تشغيل/إيقاف تشغيل الإضاءة (ON/OFF)

زر اختيار السرعة القصوى (قوة الشفط) - المدة 5 دقائق: يتم ضبط قوة تشغيل مكثفة للشفاط، وبعد مرور 5 دقائق يتم استعادة الإعداد السابق.

مفتاح اختيار السرعة العالية (قوة الشفط)

مفتاح اختيار السرعة المتوسطة العالية (قوة التشغيل) - وميض المصباح يشير إلى ضرورة غسل أو استبدال فلتر الكربون. هذه الإشارة عادة ما تكون غير مفعلة. إذا كنت ترغب في تفعيل الإشارة، اضغط على المفتاح 0 واستمر في الضغط عليه لمدة 3 ثوانٍ لإيقاف تشغيل الإلكترونيات.

ثم اضغط في نفس الوقت على المفتاحين 1 و2 واستمر في الضغط عليهما لمدة 3 ثوانٍ. في البداية يومض المفتاح 1 فقط، ثم يبدأ المفتاحان 1 و2 في الوميض معًا كدليل على تفعيل الإشارة. إذا كنت ترغب في إلغاء تفعيل الإشارة، كرر العملية. في البداية سيومض المفتاحان 1 و2، ثم المفتاح 1 فقط كدليل على إلغاء تفعيل الإشارة.

مفتاح اختيار السرعة المنخفضة (قوة الشفط) - وميضه يشير إلى ضرورة غسل فلتر الشحوم.

مفتاح إيقاف تشغيل المحرك (وضع الاستعداد) - إيقاف تشغيل الإلكترونيات - إعادة ضبط إشارة غسل/استبدال الفلاتر إيقاف تشغيل (OFF) المحرك

اضغط لفترة قصيرة لإيقاف تشغيل المحرك.

إعادة ضبط إشارة الفلاتر

مع تشغيل الشفاط، بعد تنظيف أو استبدال الفلاتر، اضغط على المفتاح واستمر في الضغط عليه حتى يصدر صوت تنبيه. يتوقف مصباح LED الوامض 1 (فلتر الشحوم) أو 2 (فلتر الكربون) عن الوميض.

إيقاف تشغيل الإلكترونيات

اضغط على المفتاح واستمر في الضغط عليه لمدة 3 ثوانٍ لإيقاف تشغيل الإلكترونيات التي تتحكم في الشفاط.

هذه الوظيفة مفيدة عند تنظيف الشفاط.

لإعادة تشغيل الإلكترونيات، يكفي تكرار العملية.

في حالة حدوث أي خلل في التشغيل، قبل الاتصال بخدمة الصيانة، افصل الجهاز عن مصدر التيار الكهربائي لمدة 5 ثوانٍ على الأقل عن طريق سحب القابس من المقبس ثم إعادة إدخاله. إذا استمر الخلل، فاتصل بخدمة الصيانة.

طراز بلوحة تحكم بخمسة أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. مفتاح تشغيل/إيقاف تشغيل الإضاءة (مصباح LED L1 مضاء) T2. مفتاح OFF - مفتاح اختيار السرعة الأولى (القوة) للتشغيل (مصباح LED L2 مضاء) T3. مفتاح اختيار السرعة الثانية (القوة) للتشغيل (مصباحا LED L2+L3 مضاءان) T4. مفتاح اختيار السرعة الثالثة (القوة) للتشغيل (مصابيح LED L2+L3+L4 مضاءة) T5. مفتاح اختيار السرعة المكثفة (القوة) للتشغيل (مصابيح LED L2+L3+L4 مضاءة + مصباح LED L5 يومض) - المدة 5 دقائق - ثم يضبط الشفاط نفسه تلقائيًا على السرعة الثانية (القوة) للتشغيل

إيقاف تشغيل الشفاط مع تأخير (مصابيح LED تومض):

يمكن ضبط إيقاف تشغيل الشفاط (OFF) مع تأخير. للقيام بذلك، اضغط مرة أخرى على زر اختيار مستوى السرعة (الطاقة) لتشغيل الشفاط المحدد في تلك اللحظة، واستمر في الضغط عليه لأكثر من ثانيتين.

يمكن الاختيار بين أوقات الإيقاف المؤجل التالية:

1. مستوى السرعة (الطاقة) للتشغيل: 20 دقيقة
2. مستوى السرعة (الطاقة) للتشغيل: 15 دقيقة، المستوى الثالث للسرعة (الطاقة) للتشغيل: 10 دقائق، المستوى المكثف للسرعة (الطاقة) للتشغيل: 5 دقائق

مؤشر تشبع المرشحات

يحتوي الشفاط على وظيفة خاصة تنبه المستخدم على فترات زمنية منتظمة إلى تشبع المرشحات والحاجة إلى تنظيفها أو استبدالها.

مؤشر تشبع مرشح الدهون: عندما يكون الشفاط مطفأً (OFF)، تضاء جميع مصابيح LED الخاصة بالسرعة (الطاقة) وتظل مضيئة باستمرار لمدة 40 ثانية.

مؤشر تشبع مرشح الكربون النشط: عندما يكون الشفاط مطفأً (OFF)، تومض جميع مصابيح LED الخاصة بالسرعة (الطاقة) لمدة 40 ثانية.

تفعيل مؤشر تشبع المرشح بالكربون النشط:

عادة ما يكون معطلاً؛ إذا كنت ترغب في تفعيله، قم بإيقاف تشغيل الشفاط (OFF) واضغط في نفس الوقت على المفتاحين T3 وT5 واستمر في الضغط عليهما لأكثر من 3 ثوانٍ. سيبدأ مصباحا LED L3 وL5 في الوميض.

إذا كنت ترغب في تعطيل المؤشر، كرر الإجراء أعلاه؛ سيضيء مصباحا LED L3 وL5 بشكل ثابت.

إعادة ضبط مؤشر تشبع المرشحات

عند تشغيل الشفاط (ON)، اضغط على الزر T2 واستمر في الضغط عليه لمدة ثانيتين على الأقل؛ سوف تومض جميع مصابيح LED.

ملاحظة: كرر العملية إذا لزم الأمر، إذا كان كل من مؤشري التشبع (مرشح الشحوم ومرشح الكربون النشط) مفعلين.

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة بمحلول منظف محايد. لا تستخدم أي أدوات أو أجهزة للتنظيف.

لا تستخدم منتجات تحتوي على مواد كاشطة. لا تستخدم الكحول!

مرشح الشحوم

الشكل 10أ-20

يحبس جزيئات الشحوم المتولدة أثناء الطهي.

يجب تنظيفه مرة واحدة شهريًا (أو عندما ينبه نظام استشعار تشبع المرشحات - إذا كان متوفرًا في الطراز الخاص بك - إلى الحاجة إلى ذلك)، باستخدام منظفات غير عدوانية، يدويًا أو في غسالة الأطباق عند درجة حرارة منخفضة ودورة قصيرة.

قد يتغير لون مرشح الشحوم عند غسله في غسالة الأطباق، لكن خصائص ترشيحه لا تتغير إطلاقًا.

لإزالة مرشح الشحوم، اسحب مقبض الفصل الزنبركي.

مرشح الكربون (لنسخة إعادة التدوير فقط)

الشكل 19

يحبس الروائح الكريهة المتولدة أثناء الطهي.

فلتر الكربون النشط عادةً ما ينسد بعد فترة استخدام أطول أو أقصر، اعتمادًا على نوع المطبخ وعدد مرات تنظيف فلتر الشحوم. يجب استبدال الفلتر على الأقل

كل أربعة أشهر (أو عندما يظهر ذلك من نظام اكتشاف انسداد الفلاتر، إذا كان ذلك متوفرًا في طرازك).

الفلتر غير قابل للغسل أو التجديد.

فلتر الكربون الدائري

على كل جانب، قم بتركيب فلتر كربون واحد بحيث يغطي كلاهما شبكتي حماية محرك المروحة، ثم أدر المقبض في اتجاه عقارب الساعة.

لإزالة الفلتر، أدر المقبض في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

يحتوي الشفاط على نظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية وعمرًا أطول حتى 10 مرات مقارنة بالمصابيح التقليدية، وتوفر 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بفني الصيانة المعتمد وبائع قطع الغيار.

اتبع بدقة التعليمات الواردة في هذا الدليل. نحن غير مسؤولين عن أي حوادث أو أعطال أو حرائق في الجهاز ناتجة عن عدم اتباع التعليمات الواردة في هذا الدليل. شفاط المطبخ له وظيفة شفط الدخان والبخار أثناء الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف المظهر الخارجي لشفاط المطبخ قليلاً عن الذي وصفناه وأوضحناه في رسومات هذا الدليل، ولكن في جميع الحالات تظل تعليمات الاستخدام والصيانة والتركيب دون تغيير.

من المهم الاحتفاظ بهذا الدليل لتتمكن من الرجوع إليه في أي وقت. في حالة بيع هذا المنتج أو إهدائه أو الانتقال إلى مكان آخر، تأكد من أن الدليل يبقى دائمًا مع المنتج. - اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة. - لا تقم بأي تعديلات ميكانيكية أو كهربائية على المنتج أو على أنابيب العادم. - قبل البدء في تركيب الجهاز، تأكد من عدم تلف أي مكون. في حالة التلف، اتصل بالتاجر ولا تتابع التركيب.

ملاحظة: العناصر المميزة بالرمز "(*)" هي أجزاء إضافية تُسلم فقط مع بعض الموديلات أو عناصر غير مُسلمة ويجب شراؤها.

تحذيرات

• قبل أي عملية تنظيف أو صيانة، افصل الشفاط عن مصدر الكهرباء بإزالة القابس أو بفصل القاطع الرئيسي في المنزل.
• ارتدِ دائمًا قفازات العمل أثناء جميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة اللازمة، إذا كانوا تحت الإشراف أو بعد تلقيهم تعليمات حول الاستخدام الآمن للجهاز وفهموا المخاطر التي قد تنجم عن الاستخدام. يجب أن يكون الأطفال تحت الإشراف لمنعهم من اللعب بالجهاز. لا يجوز للأطفال القيام بالتنظيف والصيانة دون إشراف.

الأطفال دون إشراف.

• يجب أن تكون الغرفة جيدة التهوية عندما يُستخدم شفاط المطبخ مع أجهزة أخرى تعمل بالغاز أو بمواد احتراق أخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا). ومع ذلك، يجب اتباع ما هو منصوص عليه صراحةً في تعليمات الصيانة.
• عدم اتباع تعليمات تنظيف الشفاط وتغيير وتنظيف المرشحات قد يؤدي إلى نشوب حريق.
• يُمنع منعًا باتًا تحضير الطعام على لهب مكشوف تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المذكور في فصل الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف ليس ضارًا بالمرشحات فحسب، بل قد يتسبب في نشوب حريق، لذلك يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت الإشراف لتجنب اشتعال الزيت المحموم.

تنبيه: عندما تكون لوحة الطهي قيد التشغيل، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية وإجراءات السلامة التي يجب اتخاذها عند تصريف الأبخرة، يجب الالتزام الصارم بأحكام وأنظمة السلطات المحلية.
• يجب ألا يتم نقل هواء العادم عبر قناة تستخدم لإخراج الأبخرة الناتجة عن أجهزة تعمل بالغاز أو أي وقود آخر.
• لا تستخدم الشفاط أو تتركه بدون تركيب المصابيح بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم الشفاط أبدًا كسطح لوضع الأشياء، إلا إذا تم النص على ذلك صراحةً. استخدم فقط براغي التثبيت المرفقة مع المنتج، أو

إذا لم تكن مرفقة، فاشترِ النوع الصحيح من البراغي. استخدم الطول الصحيح للبراغي، كما هو مذكور في دليل التثبيت. إذا كنت في شك، فاتصل بمركز الخدمة المعتمد أو بفني مؤهل مماثل.

انتبه!

• قد يؤدي عدم تركيب البراغي والمثبتات بشكل صحيح وفقًا لهذه التعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EU بشأن النفايات الكهربائية والإلكترونية (WEEE). تأكد من التخلص من هذا المنتج وفقًا للقواعد المحلية، حيث يساهم المستخدم في منع وإزالة أي آثار سلبية محتملة على البيئة والصحة.

يشير هذا الرمز على المنتج أو على الوثائق المصاحبة له إلى أن هذا المنتج لا ينبغي معاملته كنفايات منزلية عادية، بل يجب إيداعه في مركز تجميع مناسب للتخلص من الأجهزة الكهربائية والإلكترونية. تخلص من هذه الأجهزة باتباع القواعد المحلية للتخلص من النفايات. للحصول على مزيد من المعلومات حول التخلص من هذه الأجهزة، اتصل بالسلطات المحلية أو مراكز تجميع النفايات أو المتجر الذي اشتريت منه هذا المنتج.

الأجهزة مصممة ومختبرة ومصنعة وفقًا لما يلي:

• لوائح السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. لوائح الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير على البيئة: قم بتشغيل شفاط المطبخ على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق إضافية بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم السرعة المعززة فقط في الحالات القصوى. استبدل مرشحات الفحم فقط عند الحاجة للحفاظ على فعالية تقليل الروائح الكريهة. نظف مرشحات الشحوم عند الحاجة للحفاظ على كفاءة المرشح نفسه. استخدم أقصى قطر لنظام مجاري الهواء المذكور في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم شفاط المطبخ ليُستخدم في نسخة الشفط مع تفريغ خارجي (إخراج) أو باستخدام مرشح يعيد تدوير الهواء داخل الغرفة.

نسخة الشفط

يتم طرد البخار إلى الخارج باستخدام أنابيب الشفط التي تُثبَّت على الحافة الموصلة.

تحذير!

أنبوب الشفط غير مرفق مع الجهاز ويجب شراؤه. يجب أن يكون قطر أنبوب الشفط مساوياً لقطر حلقة التوصيل.

تحذير!

إذا كان شفاط المطبخ مزوداً بمرشحات كربونية، فيجب إزالتها.

قم بتوصيل شفاط المطبخ وفتحة الطرد في الحائط بنفس قطر فتحة الهواء (الحافة الموصلة).

استخدام أنابيب وفتحات طرد في الحائط بقطر أصغر سيقلل من قدرة الشفط وسيؤدي إلى زيادة ملحوظة في الضوضاء.

لذلك، نرفض أي مسؤولية فيما يتعلق بما ذكرناه أعلاه.

! استخدم أنبوباً بأقصر طول ضروري. ! استخدم أنبوباً بأقل عدد ممكن من الانحناءات (أقصى زاوية انحناء: 90 درجة). وتجنب التغييرات الجذرية في قطر الأنبوب.

نسخة الترشيح

سيتم تنظيف الهواء الممتص من الدهون وإعادته إلى الغرفة. لاستخدام شفاط المطبخ في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على مرشحات الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الأواني على جهاز الطهي وأدنى جزء من شفاط المطبخ عن 45 سم في حالة المواقد الكهربائية، و 50 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب جهاز الغاز تنص على ضرورة الحفاظ على مسافة أكبر، فيجب الالتزام بها.

التوصيل بالتيار الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على لوحة الخصائص الموجودة داخل غطاء المطبخ. إذا كان هناك قابس، قم بتوصيل غطاء المطبخ بقابس واحد يتوافق مع اللوائح السارية ويوضع في مكان يسهل الوصول إليه حتى بعد التركيب. إذا لم يكن مزودًا بقابس (توصيل مباشر بالشبكة) أو لم يكن القابس في مكان يسهل الوصول إليه حتى بعد التركيب، فقم بتركيب مفتاح ثنائي القطب يتوافق مع اللوائح ويضمن الفصل الكامل عن الشبكة في ظروف الفئة رقم 3 للجهد الزائد، وفقًا لقواعد التركيب.

تحذير!

قبل إعادة توصيل دائرة غطاء المطبخ

بمصدر التيار الكهربائي والتحقق من الأداء السليم، تحقق دائمًا من أن كابل التيار الكهربائي قد تم تركيبه بشكل صحيح.

غطاء المطبخ مزود بكابل طاقة خاص؛ في حالة تلف الكابل، يمكنك طلبه والحصول عليه من الدعم الفني.

التركيب

قبل التركيب:

• تحقق من أن المنتج الذي اشتريته له أبعاد مناسبة للمنطقة التي اخترتها.
• قم بإزالة مرشحات الكربون النشطة إذا كانت مرفقة (انظر الفقرة المتعلقة بذلك). يجب إعادة تركيبها فقط إذا كنت تستخدم غطاء المطبخ في نسخة الترشيح.
• تحقق من عدم وجود مواد تغليف داخل الغطاء (لسهولة النقل، مثل أكياس البراغي، الضمانات، إلخ)، وإذا وجدت، قم بإزالتها واحتفظ بها.

غطاء المطبخ مزود بقطع تثبيت مناسبة لجميع الجدران أو الأسقف تقريبًا. ومع ذلك، من الضروري استشارة فني مؤهل لتحديد مدى ملاءمة المواد لنوع الجدار أو السقف. يجب أن يكون الجدار أو السقف قويًا بما يكفي لتحمل وزن غطاء المطبخ.

التشغيل

لوحة التحكم بـ 6 أزرار

لتحديد وظائف غطاء المطبخ، يكفي لمس الجهاز برفق.

مفتاح تشغيل/إيقاف تشغيل الإضاءة

مفتاح اختيار السرعة (قوة الشفط) المكثفة - المدة 5 دقائق: يضبط شفاط المطبخ هذه القوة، وبعد انتهاء 5 دقائق يعود إلى القوة المضبوطة سابقًا.

مفتاح اختيار السرعة (قوة الشفط) العالية

مفتاح اختيار السرعة (قوة الشفط) المتوسطة - عندما يومض يعرض الحاجة إلى غسل أو استبدال فلتر الكربون.

عادةً ما تكون هذه الإشارة غير مفعلة. لتفعيل الإشارة، قم بإيقاف تشغيل الإلكترونيات بالضغط على المفتاح 0 لمدة 3 ثوانٍ. ثم اضغط في نفس الوقت على المفتاحين 1 و2 لمدة 3 ثوانٍ، سيومض المفتاح 1 أولاً ثم سيومض المفتاحان 1 و2 معًا لإظهار أنه تم التفعيل. كرر العملية لـ

إلغاء تفعيل الإشارة، سيومض المفتاحان 1 و2 أولاً ثم سيومض المفتاح 1 فقط لإظهار أنه تم إلغاء التفعيل.

مفتاح اختيار السرعة (قوة الشفط) المنخفضة - عندما يضيء يظهر لك أنك بحاجة إلى غسل فلتر إزالة الدهون.

مفتاح إيقاف تشغيل المحرك (استعداد) - إيقاف تشغيل الإلكترونيات - إعادة ضبط إشارة غسل/استبدال الفلاتر. إيقاف تشغيل المحرك

اضغط لفترة قصيرة لإيقاف تشغيل المحرك. إعادة ضبط إشارة الفلاتر

عندما يكون شفاط المطبخ قيد التشغيل، بعد الانتهاء من صيانة الفلاتر، اضغط على المفتاح حتى صدور إشارة صوتية. سيتوقف ضوء المؤشر 1 الذي يومض (فلتر إزالة الدهون) أو 2 (فلتر الكربون) عن الوميض.

إيقاف تشغيل الإلكترونيات

اضغط على المفتاح لمدة 3 ثوانٍ، سيتم إيقاف تشغيل إلكترونيات التحكم في شفاط المطبخ.

قد تكون هذه الوظيفة مفيدة أثناء تنظيف المنتج.

لتشغيل الإلكترونيات، يكفي تكرار الإجراء.

في حالة حدوث أي خلل أثناء التشغيل، قبل الاتصال بالخدمة الفنية، افصل الجهاز عن الشبكة الكهربائية لمدة 5 ثوانٍ على الأقل عن طريق إزالة القابس ثم أعد توصيله. إذا استمرت هذه الأعطال في المستقبل، فاتصل بالخدمة الفنية.

موديل لوحة التحكم بخمسة أزرار

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف الإضاءة (مؤشر LED L1 مضاء) T2. زر الإيقاف - زر اختيار سرعة (قوة) الشفط 1 (مؤشر LED L2 مضاء) T3. زر اختيار سرعة (قوة) الشفط 2 (مؤشرا LED L2+L3 مضاءان) T4. زر اختيار سرعة (قوة) الشفط 3 (مؤشرات LED L2+L3+L4 مضاءة) T5. زر اختيار السرعة (القوة) الشديدة للشفط (مؤشرات LED L2+L3+L4 مضاءة + مؤشر LED L5 يومض) - المدة 5 دقائق - بعد ذلك يضبط شفاط المطبخ تلقائيًا سرعة (قوة) الشفط 2.

الإيقاف المؤجل لشفاط المطبخ (مؤشرات LED تومض):

يمكن ضبط الإيقاف المؤجل لشفاط المطبخ (OFF) بالضغط مرة أخرى لمدة أطول من ثانيتين على زر

سرعة (قوة) الشفط النشطة في تلك اللحظة.

الأوقات المتاحة للإيقاف المؤجل هي:

سرعة (قوة) الشفط 1: 20 دقيقة

سرعة (قوة) الشفط 2: 15 دقيقة

سرعة (قوة) الشفط 3: 10 دقائق

سرعة (قوة) الشفط الشديدة: 5 دقائق

إشارة تشبع المرشحات

شفاط المطبخ مزود بوظيفة تنبه المستخدم على فترات زمنية منتظمة عندما تكون المرشحات مشبعة ويجب إجراء الصيانة.

إشارة تشبع مرشح إزالة الدهون:

عندما يكون الشفاط مطفأً (OFF)، تضاء جميع مؤشرات LED لسرعة (قوة) الشفط بشكل ثابت لمدة 40 ثانية.

إشارة تشبع مرشح الكربون النشط: عندما يكون الشفاط مطفأً (OFF)، تومض جميع مؤشرات LED لسرعة (قوة) الشفط لمدة 40 ثانية.

إشارة تشبع فلتر الكربون النشط: عادة ما تكون معطلة، لتفعيلها، أوقف شفاط المطبخ (OFF) واضغط في نفس الوقت على الزرين T3 و T5 لمدة تزيد عن 3 ثوانٍ، ستبدأ مصابيح LED L3 و L5 في الوميض.

لإلغاء التفعيل، كرر العملية، ستضيء مصابيح LED L3 و L5 بشكل ثابت.

إعادة ضبط إشارة تشبع الفلاتر:

عندما يكون الشفاط في وضع التشغيل (ON)، اضغط على الزر T2 لمدة تزيد عن ثانيتين، ستضيء جميع مصابيح LED لفترة وجيزة.

ملاحظة: إذا لزم الأمر، كرر العملية إذا كانت كلتا الإشارتين نشطتين (فلتر إزالة الدهون وفلتر الكربون النشط).

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة بمنظفات محايدة سائلة. لا تستخدم أدوات أو مواد كاشطة للتنظيف.

تجنب استخدام المنتجات التي قد تسبب خدوشًا. لا تستخدم الكحول!

فلتر الدهون

الشكل 10أ-20

يحتفظ بجزيئات الدهون التي تتكون أثناء الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير مؤشر امتلاء الفلتر إلى ذلك - إذا كان الطراز الذي اشتريته مزودًا بهذه الإمكانية)، باستخدام منظفات خفيفة، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة قصيرة.

بعد الغسيل في غسالة الأطباق، قد يبدو فلتر إزالة الدهون باهتًا ويفقد لونه، لكن خصائص الترشيح الخاصة به لا تتأثر بأي حال من الأحوال.

لإزالة فلتر إزالة الدهون، اسحب المقبض الزنبركي الذي يفصل الفلتر.

فلتر الكربون (لإصدار الفلترة فقط)

الشكل 19

يحتفظ بالروائح الكريهة التي تنشأ أثناء الطهي.

يحدث تشبع فلتر الكربون بعد فترة استخدام أطول، اعتمادًا على نوع المطبخ وانتظام تنظيف فلتر الشحوم. في جميع الأحوال، يجب استبدال الخرطوشة على الأكثر كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع الفلتر - إذا كان موجودًا في الطراز الذي تمتلكه - إلى الحاجة إلى ذلك).

لا يمكن غسله أو تجديده.

فلتر الكربون الدائري

قم بتركيبه واحدًا على كل جانب بحيث يغطي شبكتي الحماية لمحرك المروحة، ثم أدره في اتجاه عقارب الساعة.

أما بالنسبة للتفكيك، فأدره في عكس اتجاه عقارب الساعة.

استبدال المصباح

الشكل 22

شفاط المطبخ مزود بنظام إضاءة يعتمد على تقنية مصابيح المؤشر (LED).

مصابيح المؤشر (LED) تضمن إضاءة مثالية وعمرًا أطول بعشر مرات من المصابيح التقليدية، كما تتيح توفيرًا يصل إلى 90% من الطاقة الكهربائية.

لاستبدال المصباح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

اتبع التعليمات الواردة في هذا الدليل خطوة بخطوة. لا تتحمل الشركة المصنعة أي مسؤولية عن الأعطال المحتملة أو الأضرار أو الحرائق الناتجة عن عدم الامتثال للتعليمات الواردة في هذا الدليل. صُمم الشفاط لشفط الدخان والبخار الناتج عن الطهي، وللاستخدام المنزلي فقط.

قد يحتوي الشفاط على وظائف مختلفة عن الأشكال الموضحة في دليل الاستخدام، لكن تعليمات الاستخدام والصيانة والتركيب تظل كما هي.

• من المهم الاحتفاظ بدليل الاستخدام هذا للرجوع إليه عند الحاجة في أي وقت. احرص على أن يبقى دليل الاستخدام هذا مع المنتج عند بيعه أو إعطائه لشخص آخر أو نقله.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة جدًا تتعلق بالتركيب والاستخدام والسلامة.
• لا تقم بأي تعديلات كهربائية أو هيكلية سواء على المنتج نفسه أو على قنوات التهوية. قبل البدء في تركيب الجهاز، تأكد من أن جميع الأجزاء في حالة صالحة للاستخدام. وإلا، فتواصل مع الشركة المصنعة ولا تتابع التركيب.

ملاحظة: العناصر المميزة بعلامة (^*) هي ملحقات اختيارية ويتم توفيرها فقط مع الطراز الأساسي أو العناصر التي يتم شراؤها.

تحذير

قبل القيام بأي عملية تنظيف أو صيانة، افصل قابس الكهرباء أو اقطع الاتصال بالتيار الرئيسي لإيقاف تشغيل الشفاط. - استخدم قفازات العمل لجميع عمليات التركيب والصيانة. - الجهاز مصمم لاستخدامه من قبل الأطفال الذين تبلغ أعمارهم 8 سنوات فما فوق والأشخاص الذين يعانون من نقص في القدرات البدنية أو الحسية أو العقلية أو الذين يفتقرون إلى الخبرة أو المعرفة التقنية، بشرط أن يكونوا تحت الإشراف أو أن يكونوا قد تلقوا تعليمات حول استخدام الجهاز بطريقة آمنة وفهموا المخاطر. - يُمنع الأطفال من اللعب بالجهاز. يجب ألا يقوم الأطفال غير المراقبين بأعمال التنظيف والصيانة. - شفاط المطبخ مع أجهزة الغاز

عند استخدام شفاط المطبخ مع أجهزة تعمل بالغاز أو أنواع أخرى من الوقود، يجب توفير تهوية كافية في المكان الذي تم تركيب الجهاز فيه.

• يجب تنظيف الشفاط من الداخل والخارج (على الأقل مرة واحدة شهريًا) مع مراعاة تعليمات الصيانة. قد يؤدي عدم اتباع تعليمات تنظيف الشفاط واستبدال المرشحات وتنظيفها إلى خطر نشوب حريق.
• يُمنع منعًا باتًا إشعال النار في الأطعمة تحت الشفاط.
• عند تغيير المصباح، استخدم نوع المصباح المذكور في قسم صيانة/استبدال المصباح في الدليل.

اللهب المكشوف ضار جدًا بالمرشحات وقد يؤدي إلى خطر نشوب حريق، لذلك يجب منع حدوث ذلك.

يجب إجراء جميع عمليات القلي بحذر شديد حتى لا ترتفع حرارة الزيت ويشتعل.

تحذير: قد تصبح أجزاء الشفاط ساخنة عند استخدامه مع أجهزة الطهي.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل إتمام عملية التركيب.
• من المهم الامتثال للوائح الصادرة عن السلطات المحلية فيما يتعلق بالإجراءات الفنية واحتياطات السلامة الخاصة بتهوية البخار.
• لا يجوز تركيب نظام قنوات لهذا الجهاز لأسباب مختلفة مثل استخدام أجهزة تعمل بالغاز أو وقود آخر لطرد الأبخرة.
• لتجنب مخاطر الصدمة الكهربائية، لا تستخدم الجهاز قبل تركيب لمبة الشفاط بشكل صحيح.
• لا تستخدم الشفاط قبل تركيب الشبكات.
• ما لم يُذكر خلاف ذلك، لا تستخدم الشفاط أبدًا كسطح دعم.
• استخدم البراغي المرفقة مع المنتج للتثبيت، أو إذا لم تكن مرفقة، قم بشراء النوع المناسب من البراغي.
• استخدم البراغي بالطول الصحيح كما هو موضح في دليل التثبيت.
• لأي استفسارات، اتصل بخدمة الدعم المعتمدة أو فني متخصص.

انتبه!

• قد يؤدي عدم تركيب البراغي وأجهزة التثبيت وفقًا للتعليمات الواردة في الدليل إلى مخاطر كهربائية.
• لا تستخدم هذا الجهاز مع جهاز برمجة، أو جهاز توقيت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يعمل تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص السليم من هذا المنتج، ستساعد في منع الآثار السلبية المحتملة على البيئة وصحة الإنسان التي قد تنتج عن المعالجة غير السليمة لهذا المنتج.

الرمز الموجود على المنتج أو على المستندات المرفقة به

يشير إلى أنه لا يجوز التخلص من هذا الجهاز كنفاية منزلية.

يشير إلى أنه يجب تسليم الجهاز إلى نقطة التجميع المخصصة لإعادة تدوير النفايات الإلكترونية. يجب أن تتم عملية التخلص من النفايات وفقًا للوائح المحلية المتعلقة بالتخلص من النفايات وحماية البيئة.

للحصول على معلومات مفصلة حول شروط إعادة تدوير هذا المنتج، يرجى الاتصال بالدائرة المختصة في بلديتك، أو خدمة التخلص من النفايات، أو بائع المنتج.

تم تصميم هذا الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. توصيات للاستخدام الصحيح لتقليل التأثير على البيئة: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط إذا كان هناك الكثير من الدخان والبخار، واستخدم السرعات الإضافية فقط في الحالات القصوى. استبدل مرشحات الكربون عند الحاجة للحفاظ على فعالية إزالة الروائح. نظف مرشحات الدهون عند الحاجة للحفاظ على فعالية ترشيح الدهون. لتحسين الكفاءة وتقليل الضوضاء إلى أدنى مستوى، استخدم أقصى قطر لنظام القنوات المحدد في دليل الاستخدام هذا.

الاستخدام

تم تصميم الشفاط ليكون نموذجًا طاردًا للهواء أو نموذجًا بفلتر.

نسخة الشفط (الطرد)

يتم طرد أبخرة الطهي إلى الخارج عبر أنبوب توصيل مثبت على شفة التوصيل.

تحذير:

لا يتم توفير أنبوب التوصيل مع المنتج. يجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب التوصيل مساويًا لقطر حلقة التوصيل.

تحذير:

إذا كان الشفاط مزودًا بمرشحات كربون، فيجب إزالتها.

قم بتوصيل الغطاء بأنابيب المخرج الموجودة في الجدار وبفوهاتها. يجب أن يكون القطر مساوياً لقطر مخرج الهواء (حلقة التوصيل).

الأنابيب وأنابيب المخرج ذات القطر الصغير في الجدار تقلل من قوة الشفط وتزيد الضوضاء بشكل كبير.

لذلك، لا نتحمل أي مسؤولية تتعلق بهذا الأمر.

! استخدم أقصر طول ممكن لأنبوب التهوية ! استخدم أنبوباً بأقل عدد من الانحناءات (أقصى زاوية انحناء: 90 درجة). ! تجنب التغيير المفاجئ في مقطع (عرض) الأنبوب.

نسخة الترشيح

يتم تنقية الهواء الممتص من الروائح والدهون قبل إعادة توجيهه إلى الغرفة. لاستخدام الغطاء في هذا الإصدار، يجب تركيب نظام ترشيح يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين أواني الطهي على الموقد وأسطح الدعم السفلية للغطاء عن 45 سم للمواقد الكهربائية و 50 سم للمواقد التي تعمل بالغاز أو الغاز والكهرباء.

إذا كانت التعليمات تنص على مسافة أكبر فيما يتعلق بتركيب المواقد الغازية، فيجب الالتزام بها.

التوصيل الكهربائي

يجب أن يتوافق مصدر الطاقة الرئيسي مع القيمة المحددة على اللوحة الموجودة داخل الغطاء. إذا كان الغطاء مزوداً بقابس، فقم بتوصيله بمقبس يتوافق مع اللوائح الحالية في مكان يسهل الوصول إليه. إذا لم يكن الجهاز مزوداً بقابس (توصيل مباشر بالشبكة) أو إذا لم يكن المقبس في مكان يسهل الوصول إليه بعد التركيب، فاستخدم مفتاحاً ثنائي القطب يتوافق مع المعايير ويضمن الفصل الكامل للكابل الرئيسي في ظل ظروف التيار الزائد من الفئة الثالثة.

تحذير:

قبل إعادة توصيل الغطاء بمصدر الطاقة الرئيسي والتحقق من أنه يعمل بشكل صحيح، افحص ما إذا كان كابل مصدر الطاقة الرئيسي مثبتاً بشكل صحيح.

الغطاء مزود بكابل كهربائي خاص؛ في حالة تلف هذا الكابل، اتصل بمركز الخدمة الفنية المعتمد.

التجميع

مشاكل التركيب:

• تحقق من أن المنتج الذي تم شراؤه بالحجم المناسب لمنطقة التركيب المختارة. إذا كان هناك مرشح كربون نشط، فقم بإزالته (انظر الفقرة ذات الصلة). يجب تركيب هذا/هذه فقط إذا كنت ترغب في استخدام الشفاط كنموذج مع مرشح. (لأغراض الشحن) تحقق من عدم وجود مواد أخرى داخل الشفاط (مثل علبة البراغي، بطاقة الضمان، إلخ) وقم بإزالتها وحفظها في مكان منفصل.

تم تزويد الشفاط بمسامير عريضة لضمان تثبيته على أنواع عديدة من الجدران/الأسقف. ومع ذلك، يجب على فني مؤهل التحقق من ملاءمة المواد لنوع الجدار/السقف. يجب أن يكون الجدار/السقف قادرًا على تحمل وزن الشفاط. لا تقم بتركيب الجهاز على سطح بلاط أو جص أو سيليكون. قم بالتركيب على الحائط فقط.

التشغيل

لوحة تحكم بستة أزرار

اختر خصائص الشفاط. المس عناصر التحكم.

زر الإضاءة تشغيل/إيقاف

زر اختيار السرعة العالية (قوة الشفط) - المدة 5 دقائق: يضبط الشفاط هذه القوة وبعد 5 دقائق يعود إلى الإعداد السابق.

زر اختيار السرعة العالية (قوة الشفط).

زر اختيار السرعة المتوسطة (قوة الشفط) - عندما يبدأ في الوميض، فهذا يشير إلى ضرورة غسل مرشح الكربون أو استبداله. لإلغاء تنشيط الإشارة، اضغط مع الاستمرار على الزر 0 لمدة 3 ثوانٍ. مباشرة بعد ذلك، اضغط مع الاستمرار على الزرين 1 و 2 معًا لمدة 3 ثوانٍ، أولاً سيومض الزر 1 فقط ثم سيومض الزرين 1 و 2 معًا. هذا يعني أن مرشح الكربون نشط. تحذير: لإلغاء التنشيط، كرر العملية؛ أولاً سيومض الزرين 1 و 2 معًا ثم سيومض الزر 1 فقط. هذا يعني أن الإشارة غير نشطة.

زر اختيار السرعة المنخفضة (قوة الشفط) - عندما يبدأ في الوميض، فهذا يشير إلى ضرورة غسل مرشحات الشحوم.

زر إيقاف المحرك (الاستعداد) - يقوم بإيقاف تشغيل الدوائر الإلكترونية - يعيد تعيين إشارات غسل/استبدال المرشح.

محرك إيقاف

لإيقاف المحرك، اضغط على هذا الزر لفترة قصيرة. إعادة تعيين إشارات المرشح

بعد إجراء صيانة المرشحات، اضغط مع الاستمرار على الزر حتى تسمع صوت تنبيه مزدوج. سيتوقف مؤشر LED رقم 1 (مرشح الشحوم) أو رقم 2 (مرشح الكربون) عن الوميض.

إيقاف تشغيل الدوائر الإلكترونية

اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ. سيتم إيقاف تشغيل الدوائر الإلكترونية للشفاط. هذه الميزة مفيدة جدًا عند تنظيف المنتج. لإعادة تشغيل الدوائر الإلكترونية، كرر العملية.

إذا لم يعمل الشفاط بشكل صحيح، افصل القابس لقطع التيار الكهربائي لمدة 5 ثوانٍ تقريبًا. ثم، قبل الاتصال بالخدمة الفنية، أعد توصيله بالمقبس وحاول تشغيله مرة أخرى.

طراز بمفتاح واحد مع 5 أزرار

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر التشغيل/الإيقاف (ON/OFF) للإضاءة (LED L1 مضاء) T2. زر الإيقاف (OFF) - زر سرعة الشفط الأولى (الطاقة) (LED L2 مضاء) T3. زر سرعة الشفط الثانية (الطاقة) (L2+L3 مضاءان) T4. زر سرعة الشفط الثالثة (الطاقة) (LED L2+L3+L4 مضاءة) T5. زر سرعة الشفط المكثفة (الطاقة) (L2+L3+L4 مضاءة + LED L5 يومض) - بعد تشغيل الشفاط بهذه السرعة لمدة 5 دقائق، سيعود تلقائيًا إلى سرعة الشفط الثانية (الطاقة).

الإيقاف المؤجل للشفاط (عندما تكون المؤشرات مضاءة): عند الضغط على زر سرعة الشفط (الطاقة) النشط حاليًا لأكثر من ثانيتين، يتم تفعيل وظيفة الإيقاف المؤجل (OFF) للشفاط.

أوقات الإيقاف المؤجل محددة أدناه:

سرعة الشفط الأولى (الطاقة): 20 دقيقة

سرعة الشفط الثانية (الطاقة): 15 دقيقة

سرعة الشفط الثالثة (الطاقة): 10 دقائق

سرعة الشفط المكثفة (الطاقة): 5 دقائق

نصف نقطة تشبع الفلتر

الشفاط مزود بوظيفة خاصة تشير، على فترات زمنية معينة، إلى أن الفلتر قد وصل إلى نقطة التشبع أو أنه يحتاج إلى صيانة.

تحذير نقطة تشبع فلتر الشحوم: عندما يكون الشفاط في وضع الإيقاف (OFF)، تضاء جميع مؤشرات سرعة الشفط (الطاقة) لمدة 40 ثانية.

تحذير نقطة تشبع فلتر الكربون النشط: عندما يكون الشفاط في وضع الإيقاف (OFF)، تومض جميع مؤشرات سرعة الشفط (الطاقة) لمدة 40 ثانية.

لتفعيل إنذار تشبع فلتر الكربون: هذه الوظيفة تكون في الوضع الطبيعي معطلة. لتفعيل هذه الوظيفة، أطفئ الشفاط (OFF) واضغط مع الاستمرار على الزرين T3 و T5 في نفس الوقت لمدة 3 ثوانٍ. سوف تومض مصابيح L3 و L5.

لإلغاء هذه الوظيفة، اتبع نفس الخطوات. لن تومض مصابيح L3 و L5.

إعادة ضبط إنذار تشبع الفلتر:

عندما يكون الشفاط في وضع التشغيل (ON)، اضغط مع الاستمرار على الزر T2 لأكثر من ثانيتين، وسوف تومض المصابيح لفترة وجيزة.

ملاحظة: إذا كان كل من إنذار تشبع فلتر الشحوم وفلتر الكربون النشط في الوضع النشط، كرر الإجراء أعلاه مرة أخرى.

الصيانة

التنظيف

نظف فقط بقطعة قماش مبللة بالماء ومنظف محايد. لا تستخدم أدوات أو معدات التنظيف! لا تستخدم منتجات كاشطة. لا تستخدم الكحول!

فلتر الشحوم

الشكل 10أ-20

يحبس جزيئات الشحوم الناتجة عن الطهي.

يجب تنظيف فلتر الشحوم مرة واحدة شهريًا (أو عندما يشير نظام مؤشر تشبع الفلتر - إذا كان الطراز المشترى مزودًا به - إلى ذلك) بمنظف غير حمضي، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة قصيرة.

عند غسله في غسالة الأطباق، قد يتغير لون فلتر الشحوم قليلاً، لكن هذا لا يؤثر على قدرة الترشيح.

لإزالة فلتر الشحوم، اسحب ذراع تحرير الزنبرك.

فلتر الفحم (فقط في الموديلات المزودة بفلتر)

الشكل 19

يمتص الفلتر الروائح المزعجة الناتجة عن طهي الطعام.

بعد فترة استخدام طويلة أو قصيرة، قد يكون فلتر الكربون مشبعًا اعتمادًا على نوع الطهي وما إذا كان فلتر الشحوم يُنظف بانتظام.

في جميع الأحوال، يجب استبدال الخرطوشة على الأقل كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع الفلتر، إذا كان موجودًا في الطراز، إلى ضرورة استبدال الفلتر).

لا يمكن غسل فلتر الكربون أو إعادة استخدامه.

فلتر الكربون الدائري

يتم تركيب واحدة على جانبي أقفاص حماية مروحة المحرك، ثم يتم تدوير القطعة في الاتجاه المشار إليه.

لإزالة القطعة، قم بتدويرها عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 22

يحتوي الشفاط على نظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية وعمر استخدام أطول بعشر مرات من المصابيح العادية وتوفيرًا للطاقة بنسبة 90%.

لاستبدال المصابيح، يرجى الاتصال بمركز الخدمة المعتمد.

Кезектегі жұмысты нұсқаулыққа сәйкес орындаңыз. Бұйым сатылған, тасымалданған немесе қойылған кезде онымен бірге қалған кезде тексеріңіз. Нұсқаулықты: орындамау құрылғының қауіпсіздігіне немесе жұмысына әсер етуі мүмкін. Бұйымның электрондық немесе механикалық конструкциясында немесе сорғының құбырларында өзгерістер жасамаңыз. Орындау орнындағы барлық құрылғылардың қауіпсіздігін тексеріңіз немесе орындау құрылғысын қолдану туралы хабарласыңыз.

Ескерту: (*) Таңбасы бар белгілер кейбір үлгілерде беріледі (басқа қағидаларда берілмейді), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нұсқаулар

Кезекті тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ажыратып, өшіріп немесе құрылғыны қуат көзінен ажыратыңыз.

Орындау және техникалық қызмет көрсету жұмыстарын көрсеткен кезде әрдайым жұмыс қолғабын киіңіз. - Бұл құрылғының жұмысы кезінде және одан үлкен бөлшектер, дене немесе ақы-пұл қабылдағыштарды іске қосуға тыйым салынады немесе техникалық қызмет көрсету және білімі жоқ тұлғалар оны қауіпсіз

Жөндеу жұмыстарын жүргізуге қатысты нұсқау алып, құрылғыны қуат көзінен ажыратып, қауіпсіздік шараларын сақтаңыз.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

Тазалау және техникалық қызмет көрсету жұмыстарын балалардың қарауынсыз орындауға болмайды. - Ащы сорғыны басқа газ құрылғыларымен немесе басқа оттармен жұмыс істеген кезде, құрылғы орнатылған бөлме желдетілуі керек. Сорғыны ішінен де, сыртынан да құрғақ шүберекпен (кем дегенде айына бір рет) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз. Сорғыны тазалау стандарттарын және судың ағып кетуін болдырмау үшін арнайы ережелерді сақтау қажет. Тамақты пісіру кезінде сорғының астында қандай да бір зат қалдырмаңыз. - Шамды ауыстыру үшін тек осы

Нұсқаулықтың «Техникалық қызмет көрсету/Шамды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ауыз қақпағын тазалау сөздер үшін екі немесе одан да көп қақпақты тұтынуға болады, сондықтан оны ешқашан қолмен ұстамаңыз.

Майлы тамақты қыздыру немесе қайнату кезінде қақпақсыз ету үшін, тамақты абайлап құйыңыз.

САҚ БОЛЫҢЫЗ: Сорғының қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

تشغيل تيار الهواء فقط مع تركيب مجرى الهواء. - يجب إزالة العوائق من قناة الهواء قبل التشغيل، والالتزام بالفترات الزمنية المحددة من قبل الجهات المختصة. إذا كان هذا الجهاز مزودًا بجهاز تحكم عن بعد أو أي جهاز آخر، فيجب إزالة البطاريات قبل التخلص من الجهاز. لا تقم بإلقاء البطاريات في النار أو في البيئة، بل تخلص منها وفقًا للوائح المحلية. - لا تقم بإلقاء البطاريات في النار أو في الماء. - لا تقم بإلقاء البطاريات مع النفايات المنزلية. - إذا كانت البطاريات تالفة، يجب استبدالها فورًا. إذا لم تكن متأكدًا، فاتصل بالخدمة الفنية أو المورد.

انتبه!

لا تقم بتوصيل الجهاز بمصدر الطاقة قبل التركيب.

يمكن توصيل هذه الأجهزة بمصدر الطاقة بعد التركيب.

• لا تقم بتشغيل الجهاز في حالة تلف السلك أو القابس أو إذا كان يعمل بشكل غير صحيح أو إذا كان تالفًا.

يجب التخلص من الأجهزة الكهربائية والإلكترونية وفقًا للتوجيه الأوروبي 2012/19/EC (WEEE) بشكل منفصل عن النفايات المنزلية.

لا يجوز التخلص من هذا المنتج مع النفايات المنزلية، بل يجب تسليمه إلى نقطة تجميع منفصلة لإعادة التدوير.

يجب التخلص من البطاريات المستخدمة أو التالفة بشكل منفصل عن النفايات المنزلية. يجب تسليمها إلى نقطة تجميع مخصصة لإعادة تدوير البطاريات الكهربائية والإلكترونية.

يجب التخلص من البطاريات وفقًا للوائح المحلية.

لمزيد من المعلومات حول التخلص من المنتج وإعادة التدوير، يرجى الاتصال بالسلطات المحلية أو خدمة التخلص من النفايات أو المتجر الذي اشتريت منه المنتج.

المنتجات التي تحمل علامة CE:

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

تعليمات التخلص من المنتج:

في بداية التشغيل، قد تلاحظ بعض الدخان أو الرائحة، وهذا طبيعي. يجب تنظيف الأسطح بانتظام باستخدام قطعة قماش ناعمة وجافة. لا تستخدم مواد كاشطة أو مذيبات قوية. يجب تنظيف المرشحات بانتظام وفقًا للتعليمات. إذا كانت المرشحات قابلة للغسل، فيمكن غسلها بالماء الدافئ مع منظف معتدل.

تأكد من أن قطر الثقب المحفور يتوافق مع القطر الخارجي للكابل قبل التثبيت.

القطر

يجب أن يكون قطر الثقب أكبر قليلاً من القطر الخارجي للكابل، وإلا فقد يتعذر إدخاله.

طريقة الحفر

عند الحفر، تأكد من أن الثقب محاذٍ لمركز الكابل.

تحذير!

يجب أن يكون قطر الثقب المحفور مساوياً للقطر المحدد.

تحذير!

عند حفر الثقب، تأكد من عدم إتلاف عزل الكابل. يجب أن تكون الثقوب المحفورة متعامدة مع محور الكابل، وليس بزاوية.

عند حفر الثقوب، تأكد من أن القطر مناسب، وأن الحفر يتم بعناية.

! احذر من إتلاف الكابل. ! تأكد من أن زاوية الحفر لا تتجاوز 90 درجة. ! لا تقم بثني الكابل بشكل حاد.

طريقة الإدخال

إذا كان الكابل صلباً، يمكن تسخينه قليلاً لتسهيل الإدخال.

عند إدخال الكابل، قم بتوجيهه بزاوية قائمة على السطح، ثم ادفعه برفق.

نهاية

Ал газ немесе біріктірілген пішіндер үшін 50 см-ден кем болмауы тиіс.

إجراءات إصلاح الأعطاب الناتجة عن الفحص الطبي.

Электр қосылымдары

يجب إجراء الصيانة الدورية والتحقق من العيوب الفنية وفقًا لتعليمات التشغيل المرفقة. إذا كانت هناك أي ملاحظات أو أعطال،

орнатылғаннан кейін де істеуге болады, көп жерлерде болуы тиіс, істеу түрлеріне сәйкес амалдар-салмалдар істелгенде сорғыны қосыңыз. Егер сорғының қабылдағышы болмаса (желге тұра қосу), немесе амалдар-салмалдар орнатылғаннан кейін де көп жерлерде болмаса, онда орнатуды қауіпсіздік 3-фазалық ажыратуды қолдануды ұсынамыз және жерге тұйықтау қажеттілігін тексеріңіз.

ЕСКЕРТУ!

قم بفحص الأسلاك الكهربائية قبل تركيب الكابل للتأكد من عدم وجود تلف.

سيبي كابلات أريال غير بيروي سيمكسمين كابلكتانغان. سيمكيني بوزلغان كابلا أوب أديستبي أوشين تيستي كيزميت كيرسيتو أورغانتارها بارينيز.

Бекіту

Орнатуды бастау алдында:

• Электр қосылымын орындау үшін қауіпсіздік ережелерін сақтаңыз.
• بعد استخدام الجهاز (مضخة الثدي) (بعد كل استخدام) يجب تنظيفه. يجب فصل الأجزاء التي تلامس الثدي والحلمات فورًا. الأجزاء الصغيرة، مثل خرطوم التوصيل، أي الأنابيب التي تصل إلى المضخة، يجب فحصها (للتأكد من عدم وجود انسداد). يجب إزالتها ووضعها في مكان آمن.

قبل البدء في أي عملية تركيب أو صيانة، تأكد من فصل الجهاز عن مصدر الطاقة. اقرأ المواد التعليمية واتبع التعليمات بدقة لتجنب أي خطر. تأكد من أن الجهاز في وضع آمن قبل التشغيل.

Пайдалану

6 أزرار للضغط على اللوحة

زر تشغيل/إيقاف الإنذار (اضغط مطولاً)

زر تشغيل/إيقاف (ON/OFF) للوحة المفاتيح

زر إنذار الحريق (اضغط مطولاً) - يُستخدم عند اكتشاف حريق، ويتم تفعيله بالضغط عليه لمدة 5 دقائق.

زر إنذار الحريق (اضغط مطولاً)

زر إنذار الحريق المتوسط (اضغط مطولاً) - يُستخدم عند اكتشاف حريق في مرحلة مبكرة أو عند الحاجة إلى إخلاء. هذا الإنذار قابل للإلغاء.

لتفعيل الإنذار، اضغط على الزر 0 لمدة 3 ثوانٍ، ثم اضغط على الزرين 1 و2 معًا. إذا كان الزر 1 فقط في وضع الحريق، فسيتم تفعيل الإنذار. لإيقاف الإنذار، اضغط على الزرين 1 و2 معًا، ثم اضغط على الزر 1 فقط، وسيتم إلغاء الإنذار.

زر إنذار الحريق العام (اضغط مطولاً) - يُستخدم عند اكتشاف حريق في مرحلة متقدمة.

زر إيقاف الإنذار (وضع الإيقاف) - لإيقاف الإنذار - لإيقاف إشارة الإنذار. إيقاف الإنذار

اضغط مع الاستمرار لإيقاف الإنذار. إيقاف إشارة الإنذار

عند الحاجة إلى إيقاف الإنذار مؤقتًا، يجب الضغط على الزر. اضغط على زر الحريق 1 (إنذار رئيسي) أو 2 (إنذار ثانوي) لإيقاف الإنذار. إيقاف الإنذار

اضغط مع الاستمرار لمدة 3 ثوانٍ، ثم سيتم إيقاف إنذار اللوحة. هذه الوظيفة قد تكون مفيدة في حالات الطوارئ. لإيقاف اللوحة مرة أخرى، يجب الضغط على الزر.

في حالة وجود غبار، يجب تنظيف اللوحة أولاً، ثم فصل التيار الكهربائي، وانتظر 5 ثوانٍ على الأقل، ثم أعد توصيله. إذا استمر الغبار، يجب تنظيف اللوحة.

5 أزرار للضغط على اللوحة

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

T1. زر تشغيل/إيقاف (مخرج L1) T2. زر إنذار الحريق الأول (مخرج L2) T3. زر إنذار الحريق الثاني (مخرج L2+L3) T4. زر إنذار الحريق الثالث (مخرج L2+L3+L4) T5. زر إنذار الحريق العام (مخرج L2+L3+L4+L5 - 5 دقائق - ثم يتم إيقاف إنذار الحريق الثاني تلقائيًا).

مؤشرات التشغيل (المفاتيح الساخنة):

لتشغيل الجهاز، اضغط مع الاستمرار على زر التشغيل (الطاقة) لمدة ثانيتين على الأقل.

أوقات التشغيل الموصى بها هي كما يلي: التشغيل الأول (الطاقة): 20 دقيقة، التشغيل الثاني (الطاقة): 15 دقيقة، التشغيل الثالث (الطاقة): 10 دقائق، التشغيل المتقطع (الطاقة): 5 دقائق.

مؤشرات تشغيل الجهاز

أجهزة التشغيل مزودة بمؤشرات توضح حالة التشغيل ووظائف الصيانة الفنية.

مؤشرات تشغيل الجهاز الرئيسية: عند تشغيل الجهاز (OFF)، تكون جميع المفاتيح في وضع الاستعداد لمدة 40 ثانية قبل التشغيل الفعلي.

مؤشرات تشغيل الجهاز الاحتياطية: عند تشغيل الجهاز (OFF)، تكون جميع المفاتيح في وضع الاستعداد لمدة 40 ثانية قبل التشغيل الفعلي.

لإضافة مؤشر تشغيل إضافي: اضغط مع الاستمرار على زر الوظيفة، ولإيقافه، اضغط مع الاستمرار على زر التشغيل (OFF) والمفتاحين T3 وT5 في نفس الوقت لمدة ثانيتين. سيتم إيقاف المفاتيح L3 وL5.

للتشغيل الفعلي: اضغط مع الاستمرار على المفتاحين L3 وL5 معًا.

لإيقاف تشغيل الجهاز: اضغط مع الاستمرار على زر التشغيل (ON) لمدة ثانيتين على الأقل؛ سيتم إيقاف جميع المفاتيح.

ملاحظة: إذا لزم الأمر، يمكن إعادة ضبط المؤشرات (مؤشر التشغيل الرئيسي ومؤشر التشغيل الاحتياطي) في أي وقت.

الصيانة الفنية

التنظيف

لتنظيف الجهاز، استخدم فقط قطعة قماش ناعمة وجافة. لا تستخدم مواد كاشطة أو سوائل! لا تستخدم أبدًا مواد التنظيف!

مؤشر التشغيل

10a-20-cyptAc daBnHndaydaBbMai 6eIweKtepih yctan Kanadbl.

Фильтд ai caibH xyfbl 3aTtapmH KOJIMeH Hemece TEmeH TempeTpada JxHe YHemDi Xyy UKINHderi bIbIC xyfbl MaunHaCbInDa Ta3an Typy Kepek (HemeceФиьтд KaHbIKbIpy KxNeci, erep ci3dIn yNirde BoNaC, 6epinReн KaKeTtinikTI KepcTeKEn XKaFdaJa).

MaJdbI Ta3aay fNJIbTpI bIDbc KxyfblM MaunHacbImeH xyraHa eHcI3deHyi MyMKH. Bipak OHbH Ta3aay CnataBMynde E3repMei.

MaCy3icin anbIn Tactay ywiH cepinneni 6ocaty TTKacbiH TaTbIHbI3

Kemip cy3riw (Tek cy3riw-copfbliw TypiHde) 19-cypert

Ac nicipren Ke3de xapaMcbI3 nicti yctan Kaanda.

Kemip fInbtpinH KaHbIybl, acyidH Typi MeH KEmip fInbtpinH xMyeni Ta3anaHbIyblHa 6aBnAhlctbl y3aK yaBkIT KOJdaHFaHHan KeiH 60anaBl. KaHdai XaFdaB 60MaCbl, KapTpNdxj KeMInHe 4 a caBbH ayBcIbPbIn tyPy KaKet (HeMece fInbTpinKaHbIFu INDkaTopxMyeci, erepe C1H MOnePiHirre opHbIaNfah 60LcA, ayBcIbpybl H KaKet eKeEH KOpCtkeh XaFdaJa).

JyyfHa HemeCe KaNbHa KentipyRe BOJMAIDbI.

Dhenrenek Kemip cy3rici

Ko3fantkbIbH KanaKTb DeHreIerHH TopanbHa 6ipeyIH opHbHb3, ceTIN onapDa carfat tijimeh 6paHb3. Any yuHn onapDa carfat tinihe kepi 6paHb3.

Uamaybictbipy

22-cypet

Kopnyc JxapbIK INoD TexHOJOrnAcBcHa Heri3dEnIReH KApbIK KyueisimEn Ka6DbkTaIFaH.

KapbIK DINOITapbl OHTaINbI XkapbIKTbI, eETteri Wamdapdah 10 cce apTBk y3akTbIKTbI KaMTaMaCbI3 eTeDi XHe 90% 3neKtp 3HepnrcbIH caTayFa MymkiHik bepedi.

IaapbI aybICTby yuiH, eKiNETI KocalkbI 6eIweKep optaibfHa xaaplaacbIb3.

J 1

20-10a

19

a aal ydaay kky LkL ay bai Ljla 1d, + -

Aclawl jLac

acwall jic oai jie 1

Cuaal Jui

22

Jl lgljki 1e ggsolal blaa

مصباح LED بجهد 10 فولت، استهلاك الطاقة 90%، بجهد 2 واط، مع ضوء أبيض دافئ

1 1

الضوء الأبيض (LED) يعمل بشكل صحيح

：（）

عند الضغط على زر التشغيل (ON) يضيء المصباح، وعند الضغط على زر الإيقاف (OFF) ينطفئ المصباح، مع إمكانية التحكم في السطوع

نسبة 20:1

نسبة 15:2

نسبة 10:3

5: 5

تعليمات التشغيل

جودة عالية 100%

1. الجزء 2.

40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40

40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 15 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26 26

الجزء 3، 10، T5

T2: يجب أن يكون (ON) بلا لون، ويجب أن يكون اللون الأساسي فاتحًا.

لذلك يجب أن يكون a ≥ 0

a

أ. أب 1000 آل 1000 آل

1ج

1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 4

5-2

L1	L2	L3	L4	L5
	山口
T1	T2	T3	T4	T5

（）OFF/ON T1

（）L1

b（g）aJ- JIJI J.T2

(oluaL2 (gialll) 1

（）2b（）aJj.T3

（）L3+L2

aill 3 bai (g) a j. T4

（5L4+L3+L2

（）（）（）（）（）

a+L4+L3+L2

-50L5

2.2111 (8) 20

auiia 1ai jai yai jai aai ai jai aai

a

14

001 2 j 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

14.11

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

JyLJI JIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJ

1 1

(1)

(90) ∴ all

1

وفقًا للتوجيه 2012/19/EU (WEEE)، يرجى التخلص من هذا المنتج بشكل صحيح في نهاية عمره الافتراضي.

EN/IEC 60335-1، EN/IEC 60335-2-31، EN/IEC 62233

EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301 (المنتجات المنزلية) EMC EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3

1

__SUPPIMER__

إذن، بالترتيب، z 1z 2 = 1

إذن، مساحة المثلث OBC تساوي مساحة المثلث COD زائد مساحة المثلث BOC ناقص مساحة المثلث BOC

... + 10 + 1 = 19 + 1

∴ S ΔAOB = S ΔCOD + S ΔBOC - S ΔBOC

( ^* ) ^* jujj Lai jiāi ci jiāi jiāi: ià

∴ b i = b j - b_k
