Tipo de producto	Campana extractora
Modo de uso	Aspirante (evacuación exterior) o filtrante (recirculación interior)
Panel de control	Táctil, 5 o 6 teclas según el modelo
Número de velocidades de aspiración	4 (baja, media, alta, intensiva)
Función intensiva	Sí, duración 5 minutos, retorno automático a la velocidad anterior
Apagado temporizado	Sí, ajustable: 20 min (velocidad 1), 15 min (velocidad 2), 10 min (velocidad 3), 5 min (intensiva)
Iluminación	LED, larga duración, reemplazo por servicio autorizado
Filtro de grasa	Metálico, lavable en lavavajillas o a mano (todos los meses o según indicación)
Filtro de carbón	Para versión recirculación, reemplazo cada 4 meses (no lavable, no regenerable)
Indicador de saturación de los filtros	Sí, para filtro de grasa (LED fijas) y filtro de carbón (LED parpadeantes) - activable/desactivable
Distancia mínima de instalación	45 cm (cocción eléctrica) / 50 cm (cocción a gas o mixta)
Material del cuerpo	Acero inoxidable y vidrio (estimación habitual para este tipo de campana)
Alimentación eléctrica	220-240 V ~ 50/60 Hz (valor típico, verificar en placa de características)
Protección	Interruptor automático normalizado recomendado para desconexión completa
Limpieza exterior	Paño húmedo con detergente líquido neutro - sin alcohol, sin abrasivos
Seguridad	Desconectar antes del mantenimiento; no flamear debajo de la campana; no usar sin filtros
Conformidad	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Reciclaje	No desechar con residuos domésticos - cumplir con la directiva RAEE
Dimensiones (L x P x A)	No especificadas en el manual, consultar la placa de características o la guía de instalación

Preguntas frecuentes - PRF0116967A ELICA

¿Cómo limpiar el filtro de grasa?

El filtro de grasa debe limpiarse al menos una vez al mes (o cuando se encienda el indicador de saturación). Desmóntelo tirando de la manija de resorte. Lávelo a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo rápido. Vuelva a colocarlo después del secado.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses como máximo (o cuando el indicador de saturación parpadee). No se puede limpiar ni regenerar. Use solo filtros recomendados por el fabricante.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 45 cm para cocinas eléctricas y de 50 cm para cocinas a gas o mixtas. Siempre respete una distancia mayor si la especifica el fabricante de la placa.

¿Cómo interpretar el indicador de saturación de los filtros?

Cuando la campana está apagada, si todos los LED permanecen fijos durante 40 segundos, indica que el filtro de grasa debe limpiarse. Si todos los LED parpadean durante 40 segundos, indica que el filtro de carbón debe reemplazarse.

¿Cómo activar o desactivar la señal de saturación del filtro de carbón?

Para activar la señal, apague la campana y presione simultáneamente las teclas T3 y T5 durante más de 3 segundos. Los LED L3 y L5 parpadean para confirmar. Repita la operación para desactivar (LED fijas).

¿Cómo usar el apagado temporizado?

Mientras la campana funciona a cierta velocidad, presione la tecla de esa velocidad durante más de 2 segundos. Los LED parpadean y la campana se apagará automáticamente después de: 20 min (velocidad 1), 15 min (velocidad 2), 10 min (velocidad 3) o 5 min (velocidad intensiva).

¿Qué hacer si la campana no funciona correctamente?

Desconecte la campana de la alimentación durante aproximadamente 5 segundos, luego vuelva a conectarla. Si el problema persiste, contacte al servicio de reparación competente. Verifique también que los filtros no estén obstruidos.

¿Cómo reemplazar las lámparas LED?

Las lámparas LED están integradas y deben ser reemplazadas únicamente por un centro de servicio autorizado. Contacte al servicio posventa para las piezas de repuesto. No use nunca la campana sin las lámparas correctamente montadas.

¿Puedo usar la campana sin los filtros?

No, nunca use la campana sin la rejilla y los filtros correctamente montados. La ausencia de filtros puede dañar el motor y presentar riesgo de incendio. Asegúrese de que los filtros estén en su lugar antes de cada uso.

¿Cómo instalar la campana en versión aspirante?

Retire el filtro de carbón si está presente. Conecte un tubo de evacuación (no incluido) de diámetro igual al del conector de la campana. Minimice el número de codos y las variaciones de sección. El aire evacuado no debe enviarse a un conducto utilizado para aparatos de gas.

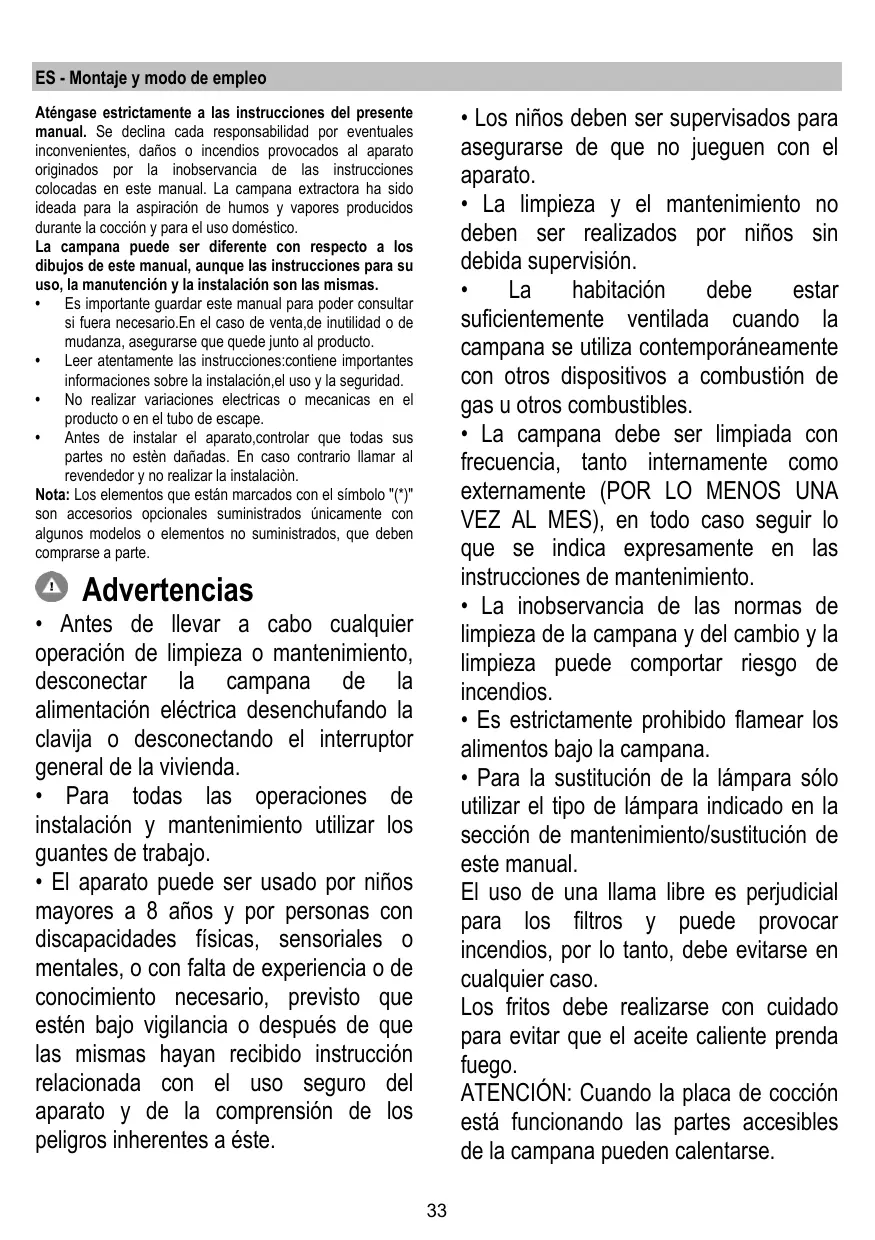

MANUAL DE USUARIO PRF0116967A ELICA

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales averías, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

Nota: Los elementos que están marcados con el símbolo () son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesarios, siempre que estén bajo vigilancia o después de que las mismas hayan recibido instrucciones relacionadas con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto interna como externamente (POR LO MENOS UNA VEZ AL MES), siguiendo en todo caso lo indicado expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y limpieza de los filtros puede suponer un riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara, utilizar únicamente el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios; por lo tanto, debe evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la instalación esté totalmente completada.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
• ¡No utilizar nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA debe utilizarse como una superficie de apoyo, a menos que así se indique inicialmente.
• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizada o un personal cualificado similar.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se pueden producir riesgos de naturaleza eléctrica.
• No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario llevarlo a un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Desecharlo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece

a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que sacarlo.

Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conducto!

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 45 cm en el caso de cocinas eléctricas y de 50 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

Montaje

Antes de comenzar con la instalación:

• Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
• Quitar el/los filtro(s) de carbón activo (*) si es provisto (ver el párrafo relativo).

Este/estos va/van montado(s) nuevamente si se desea utilizar la campana en versión filtrante. - Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.), eventualmente quitarlos y conservarlos.

La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

Funcionamiento

Panel de control con 6 botones

Para seleccionar las funciones de la campana basta con rozar los mandos.

Tecla ON/OFF luz

Tecla de selección de la velocidad (potencia de aspiración) intensiva - duración 5 horas: la campana ajusta esta potencia cuando ellos 5 horas regresa al ajuste anterior.

Tecla de selección de la velocidad (potencia de aspiración) alta

Tecla de selección de la velocidad (potencia de aspiración) media - cuando parpadea indica la necesidad de lavar o sustituir el filtro al carbono. Esta función está normalmente desactivada, para activarla, excluir la electrónica manteniendo pulsada la tecla 0 durante 3 segundos.

Sucesivamente, pulsar contemporáneamente las teclas 1 y 2 durante 3 segundos; antes destellará solo la tecla 1, luego destellarán ambas teclas 1 y 2 para indicar la activación. Repetir la operación para desactivar la señal; antes destellarán las teclas 1 y 2, luego destellará solo la tecla 1 para indicar la desactivación.

Tecla de selección de la velocidad (potencia de aspiración) baja - cuando parpadea indica la necesidad de lavar el filtro de grasas.

Tecla OFF motor (stand by) - Exclusión de la electrónica - Reset señalización lavado/sustitución de los filtros.

OFF MOTOR

Pulse brevemente para apagar el motor.

RESET SEÑALIZACIÓN DE LOS FILTROS

Con la campana extractora encendida, después de haber llevado a cabo el mantenimiento de los filtros, pulse la tecla hasta escuchar la señal acústica. El led relampagueante 1 (filtro anti grasas) o 2 (filtro al carbono) dejará de relampaguear.

EXCLUSIÓN DE LA ELECTRÓNICA

Pulse durante 3 segundos la tecla, se desconecta la electrónica de mando de la campana.

Es posible utilizar la operación de limpieza del producto.

Para activar la electrónica bastará repetir la operación.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

Modelo con panel de mandos con 5 botones

T1. Tecla ON/OFF luces (Led L1 encendido) T2. Tecla OFF - Tecla de selección de velocidad (potencia) de aspiración 1 (Led L2 encendido) T3. Tecla de selección de velocidad (potencia) de aspiración 2 (Led L2+L3 encendidas) T4. Tecla de selección de velocidad (potencia) de aspiración 3 (Led L2+L3+L4 encendidas) T5. Tecla de selección de velocidad (potencia) de aspiración intensiva (Led L2+L3+L4 encendidas + Led L5 intermitente) - duración 5 horas - después de localizar la campana configura automáticamente la velocidad (potencia) de aspiración 2.

Apagado en retardo de la campana (Leds intermitentes):

Es posible configurar el apagado en retardo de la campana (OFF) presionando nuevamente durante más de 2 segundos el botón de velocidad (potencia) de aspiración activa en un momento dado.

Los tiempos de apagado en retardo disponibles son:

Velocidad (potencia) de aspiración 1: 20 minutos

Velocidad (potencia) de aspiración 2: 15 minutos

Velocidad (potencia) de aspiración 3: 10 minutos

Velocidad (potencia) de aspiración intensiva: 5 minutos

Indicador saturación filtros

La campana está equipada con una función que, a intervalos regulares de tiempo, alertará al usuario cuando los filtros están saturados y si es necesario llevar a cabo el mantenimiento.

Aviso de saturación del filtro antigrasa: con la campana apagada (OFF) todas las luces Led de las velocidades (potencias) de aspiración se encienden a luz fija durante 40 segundos.

Aviso de saturación del filtro de carbón activo: con la campana apagada (OFF), todas las luces LED de las velocidades (potencias) de aspiración son intermitentes durante 40 segundos.

Activación del aviso de saturación del filtro de carbón activo: este se incluye normalmente desactivado. Para activarlo, apagar la campana (OFF) y presionar al mismo tiempo los botones T3 y T5 por más de 3 segundos; las luces LED L3 y L5 comenzarán a parpadear.

Para desactivar, repetir el procedimiento; las luces LED L3 y L5 se encienden a luz fija.

Restablecer indicador de saturación de los filtros:

Con la campana encendida (ON), presionar el botón T2 durante más de 2 segundos. Todas las luces LED se encenderán brevemente.

Notas: si es necesario, repetir la operación en caso de que los dos indicadores de aviso (filtro antigrasa y filtro de carbón activo) se encuentren activos.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa - Fig. 10a-20

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro al carbón activo (solamente para la versión filtrante) - Fig. 19

Retiene los olores desagradables producidos por la cocción de alimentos.

El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros -si está previsto en el modelo que se posee- indica esta necesidad). No puede lavarse ni reciclarse.

Filtro de carbón circular

Aplicar uno por lado para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihorario.

Sustitución de la lámpara - Fig. 22

La campana está provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.

Para reemplazar las lámparas, contactar el centro de servicios autorizado para los repuestos.

Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.

Conectar el extractor a los tubos y orificios de descarga de la pared con diámetro equivalente a la salida de aire (brida de unión).

Velocidad (potencia) de aspiración 2: 15 minutos

Velocidad (potencia) de aspiración 3: 10 minutos

Velocidad (potencia) de aspiración intensiva: 5 minutos

Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

Filtro antigordura

Fig. 10a-20

Luz indicadora de ajuste de adaptadores.
