Produkttype	Køkkenemhætte
Anvendelsesmetode	Sugende (ekstern udsugning) eller recirkulerende (indvendig recirkulation)
Kontrolpanel	Touch, 5 eller 6 taster afhængigt af model
Antal sugetrin	4 (lav, medium, høj, intensiv)
Intensiv funktion	Ja, 5 minutters varighed, automatisk tilbagevenden til forrige hastighed
Forsinket stop	Ja, justerbart: 20 min (hastighed 1), 15 min (hastighed 2), 10 min (hastighed 3), 5 min (intensiv)
Belysning	LED, lang levetid, udskiftning af autoriseret service
Fedtfilter	Metal, vaskbart i opvaskemaskine eller i hånden (hver måned eller efter indikation)
Kulfilter	Til recirkulationsversion, udskiftning hver 4. måned (ikke vaskbart, ikke regenererbart)
Filtermætningsindikator	Ja, for fedtfilter (konstante LED'er) og kulfilter (blinkende LED'er) - aktiverbar/deaktiverbar
Mindste installationsafstand	45 cm (elektrisk kogning) / 50 cm (gas eller blandet kogning)
Kropsmateriale	Rustfrit stål og glas (almindelig estimering for denne type emhætte)
Strømforsyning	220-240 V ~ 50/60 Hz (typisk værdi, kontroller på typeskilt)
Beskyttelse	Standardafbryder anbefales til fuld frakobling
Udvendig rengøring	Fugtig klud med neutral flydende rengøringsmiddel - ingen alkohol, ingen slibemidler
Sikkerhed	Frakobl før vedligeholdelse; flamber ikke under emhætten; brug ikke uden filtre
Overensstemmelse	EN/IEC 60335, EN/IEC 61591, EN 55014, osv.
Genbrug	Må ikke bortskaffes med husholdningsaffald - følg WEEE-direktivet
Mål (B x D x H)	Ikke specificeret i vejledningen, se typeskilt eller installationsvejledning

Ofte stillede spørgsmål - PRF0116967A ELICA

Hvordan rengør jeg fedtfiltret?

Fedtfiltret skal rengøres mindst en gang om måneden (eller når mætningsindikatoren lyser). Tag det af ved at trække i fjederhåndtaget. Vask det i hånden med et ikke-aggressivt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur og kort program. Sæt det på plads efter tørring.

Hvornår skal kulfiltret udskiftes?

Kulfiltret skal udskiftes hver 4. måned (eller når mætningsindikatoren blinker). Det kan ikke rengøres eller regenereres. Brug kun filtre anbefalet af producenten.

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Minimumsafstanden er 45 cm for elektriske komfurer og 50 cm for gas- eller blandede komfurer. Overhold altid en større afstand, hvis den er specificeret af kogepladeproducenten.

Hvordan fortolker jeg filtermætningsindikatoren?

Når emhætten er slukket, hvis alle LED'er forbliver konstante i 40 sekunder, indikerer det, at fedtfiltret skal rengøres. Hvis alle LED'er blinker i 40 sekunder, indikerer det, at kulfiltret skal udskiftes.

Hvordan aktiverer eller deaktiverer jeg kulfilterets mætningssignal?

For at aktivere signalet, sluk emhætten og tryk samtidigt på tasterne T3 og T5 i mere end 3 sekunder. LED'erne L3 og L5 blinker for at bekræfte. Gentag for at deaktivere (konstante LED'er).

Hvordan bruger jeg forsinket stop?

Mens emhætten kører ved en bestemt hastighed, tryk på tasten for den hastighed i mere end 2 sekunder. LED'erne blinker, og emhætten slukker automatisk efter: 20 min (hastighed 1), 15 min (hastighed 2), 10 min (hastighed 3) eller 5 min (intensiv hastighed).

Hvad gør jeg, hvis emhætten ikke fungerer korrekt?

Frakobl emhætten fra strømforsyningen i ca. 5 sekunder, og tilslut den derefter igen. Hvis problemet fortsætter, kontakt kompetent reparationsservice. Kontroller også, at filtrene ikke er tilstoppede.

Hvordan udskifter jeg LED-pærerne?

LED-pærerne er integrerede og må kun udskiftes af et autoriseret servicecenter. Kontakt kundeservice for reservedele. Brug aldrig emhætten uden korrekt monterede pærer.

Kan jeg bruge emhætten uden filtre?

Nej, brug aldrig emhætten uden korrekt monteret gitter og filtre. Manglende filtre kan beskadige motoren og udgøre en brandfare. Sørg for, at filtrene er på plads før hver brug.

Hvordan installerer jeg emhætten i sugende version?

Fjern kulfiltret, hvis det er til stede. Tilslut et udsugningsrør (medfølger ikke) med samme diameter som emhættens tilslutningsflange. Minimer antallet af bøjninger og sektionsændringer. Den udsugede luft må ikke ledes ind i et rør, der bruges til gasapparater.

BRUGSANVISNING PRF0116967A ELICA

Af løbsrøret er ikke medleveret, men skal købes separat.

Diameteren i afløbsrøret skal svare til diameteren på tilslutningsringen.

BEMÆRK!

Brug et rør med så få vinkler som muligt. Vinklen må aldrig være skarpere end 90°. Undgå drastiske ændringer i rørets tværsnit.

Filterversion

Luften, der suges op, bliver renset, og fedt og lugt fjernes, før den føres tilbage i rummet. Hvis man vil bruge ventilatoren i recirkulationsversionen, er det nødvendigt at installere et ekstra filtersystem baseret på aktivt kul.

Installation

Minimumsafstanden mellem kogesektionen og undersiden af emhætten må ikke være mindre end 45 cm for elektriske kogeplader og 50 cm for gasblus og kombinerede kogesektioner.

Hvis brugsanvisningen for et gaskomfur angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Før man tilslutter ventilatorens strømkreds til strømnettet og fastslår, at alt fungerer korrekt, skal man altid kontrollere, at strømledningen er korrekt monteret.

Ventilatoren har en speciel strømledning; hvis denne beskadiges, skal man henvende sig til kundeservice for køb af en ny.

Montering

Før installationen:

Man kan forsinke slukningen med følgende tider:

Viftehastighed (sugestyrke) 1: 20 minutter. Viftehastighed (sugestyrke) 2: 15 minutter. Viftehastighed (sugestyrke) 3: 10 minutter. Intensiv viftehastighed (sugestyrke): 5 minutter.

Advarsel om snavsede filtre

Sæt en på hver side, så det dækker begge beskyttelsesgitre til motorens rotor, og drej med uret. Drej mod uret for at afmontere.

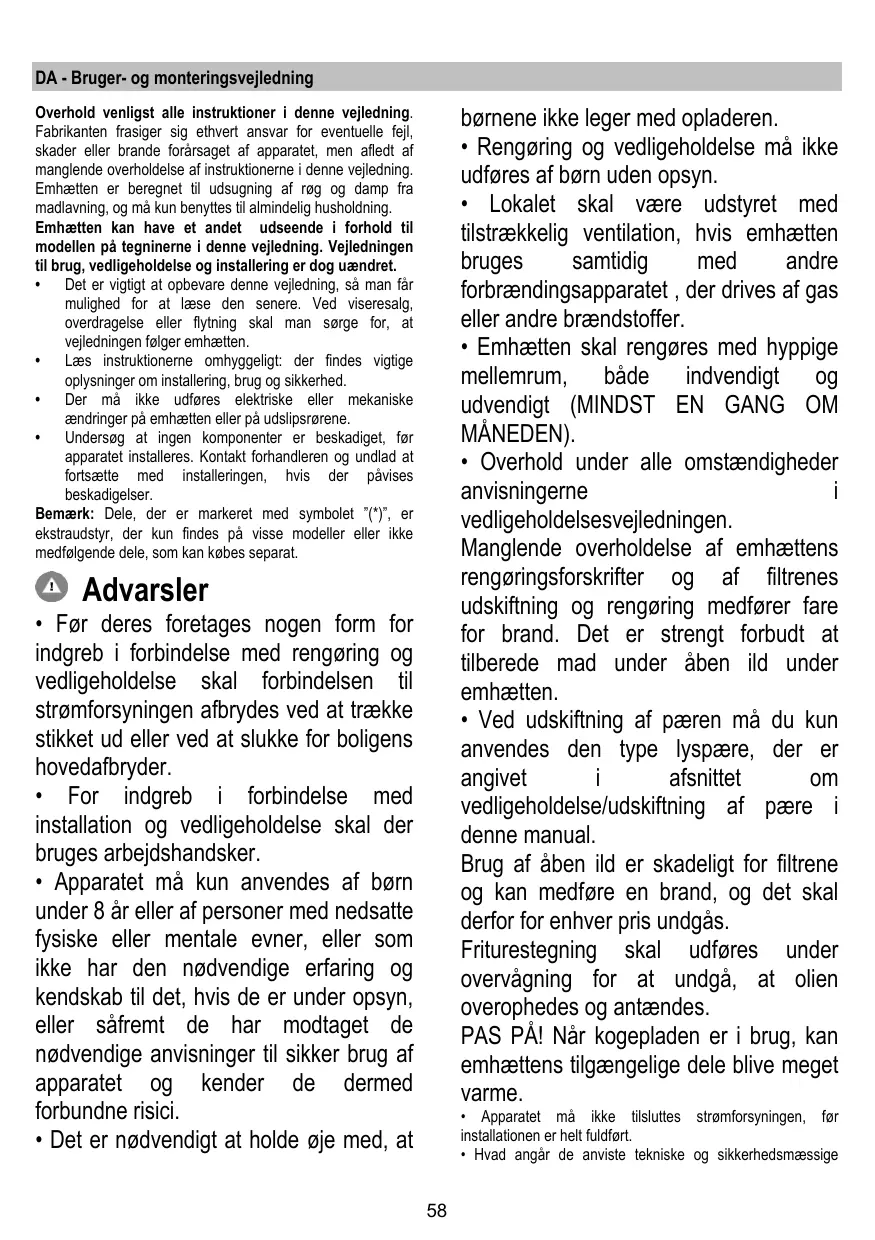

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. - Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet () , er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsler

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici. Det er nødvendigt at holde øje med, at

børnene ikke leger med opladeren.

• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pærer i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført. - Hvad angår de anviste tekniske og sikkerhedsmæssige

forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.

Den udsugede luft må ikke ledes ind i en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer. - Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå risiko for elektrisk stød. - Brug aldrig emhætten uden en korrekt monteret rist! Emhættens overflade må ALDRIG anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet. - Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen, eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer. - Brug skruer af korrekt længde, som anført i installationsvejledningen. - I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger, som er angivet i anvisningerne, kan der opstå risiko for elektriske problemer.
• Brug ikke emhætten med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bevare udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bevare filtreffektiviteten. Anvend den største kabelsystemdiameter til optimering af effektiviteten og til minimering af støj.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

Benyt et rør, der er så kort som muligt. Benyt et rør, der har så få kurver som muligt (maks. vinkel på kurven: 90°). Undgå drastiske ændringer i rørets tværsnit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 45 cm ved elektriske kogeplader, og ikke under 50 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet.

Internettet i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning. Hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Før installering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installationssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

Betjeningstasterne skal blot berøres let for at vælge emhættens funktioner.

Tast til ON/OFF lys

Tast til valg af den intensive hastighed (udsugningseffekt) - varighed 5 minutter: emhætten indstiller højeste styrke og ved slutningen af de 5 minutter kommer den tilbage til den forrige indstilling.

Tast til valg af den høje hastighed (udsugningseffekt)

Tast til valg af middel-hastigheden

(udsugningseffekt) - når lampen blinker, er der behov for at vaske eller udskifte kulfilteret.

Denne signalering er normalt afbrudt; for at aktivere signaleringen skal der trykkes på tast 0 i 3 sekunder for at afbryde det elektroniske system.

Tryk derefter samtidigt på tasterne 1 og 2 i 3 sekunder; først blinker tast 1 alene, og derefter blinker begge taster 1 og 2 til angivelse af udført aktivering. Gentag handlingen for at deaktivere signaleringen; først blinker tasterne 1 og 2 og derefter blinker tast 1 alene til angivelse af deaktivering.

Tast til valg af den lave hastighed (udsugningseffekt) - når lampen blinker, er der behov for at vaske fedtfilteret.

Tast for OFF motor (stand-by) - Afbrydelse af elektronikken - Reset af signaleringen for vask/udskiftning af filtre.

OFF MOTOR

Tryk kort for at slukke motoren.

RESET AF FILTERSIGNALERING

Tryk på tasten efter vedligeholdelse af filtrene (mens emhætten er tændt), indtil lydsignalet afgives. Den blinkende lysdiode 1 (fedtfilter) eller 2 (kulfilter) holder op med at blinke.

AFBRYDELSE AF ELEKTRONIKKEN

Tryk på tasten i 3 sekunder; emhættens betjeningselektronik afbrydes.

Denne funktion kan være nyttig under rengøring af emhætten.

Tryk på tasten for at tilslutte elektronikken igen.

Hvis der opstår fejlfunktion, bør man - inden henvendelse til servicetjenesten - afbryde emhætten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhætten igen. Hvis fejlfunktionen fortsætter, bedes man kontakte servicetjenesten.

T1. ON/OFF lystast (lysdiode L1 tændt) T2. OFF tast - Tast til valg af udsugningshastighed (effekt) 1 (lysdiode L2 tændt) T3. Tast til valg af udsugningshastighed (effekt) 2

(lysdiode L2+L3 tændt)

T4. Tast til valg af udsugningshastighed (effekt) 3 (lysdiode L2+L3+L4 tændt) T5. Tast til valg af intensiv udsugningshastighed (effekt) (lysdiode L2+L3+L4 tændt + lysdiode L5 blinker) - varer 5 minutter - hvorefter emhætten automatisk indstiller udsugningshastighed (effekt) 2.

Forsinket slukning af emhætten (blinkende lysdioder): Det er muligt at indstille forsinket slukning af emhætten (OFF) ved igen at trykke på tasten til den udsugningshastighed (effekt), der er aktiv i det pågældende øjeblik, i mere end 2 sekunder.

Følgende forsinkede slukketider er til rådighed:

Udsugningshastighed (effekt) 1: 20 minutter

Udsugningshastighed (effekt) 2: 15 minutter

Udsugningshastighed (effekt) 3: 10 minutter

Intensiv udsugningshastighed: 5 minutter

Signalering af filtermætning

Emhætten er udstyret med en funktion, der med regelmæssige intervaller gør brugeren opmærksom på, at filtrene er mættede, og at der således er behov for vedligeholdelse.

Signalering af mætning af fedtfilter: ved slukket emhætte (OFF) tændes alle lysdioder for udsugningshastigheder (effekter) med fast lys i 40 sekunder.

Signalering af mætning af aktivt kulfilter: ved slukket emhætte (OFF) blinker alle lysdioder for udsugningshastigheder (effekter) i 40 sekunder.

Aktivering af signalering for mætning af aktivt kulfilter: denne funktion er normalt afbrudt; hvis man ønsker at aktivere funktionen, skal man slukke emhætten (OFF) og trykke samtidigt på tasterne T3 og T5 i mere end 3 sekunder, hvorefter lysdioderne L3 og L5 begynder at blinke.

For at deaktivere skal man gentage handlingen; lysdioderne L3 og L5 tændes med fast lys.

Reset af mætningssignalering for filtre:

Ved tændt emhætte (ON) skal man trykke på tasten T2 i mere end 2 sekunder; alle lysdioder tændes kort.

Bemærk: det er nødvendigt at gentage denne handling, hvis begge signaleringer (fedtfilter og aktivt kulfilter) er aktive.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Fedtfilter

Fig. 10a-20

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet - hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fedthåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 19

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug alt efter typen af komfuret og hyppigheden for rengøring af fedtfilteret. Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde måned (eller når indikatoren for mætning af filteret angiver det, hvis en sådan indikator findes på modellen).

Kulfilteret kan IKKE vaskes eller genanvendes.

Rundt kulfilter

Læg et filter til dækning i hver side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskiftning af lyspærerne

Fig. 22

Emhætten er udstyret med et belysningssystem baseret på lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Til udskiftning af lamperne, ret henvendelse til det godkendte reservedelscenter.
