PRF0116967A - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Mode d'utilisation	Aspirante (évacuation extérieure) ou filtrante (recyclage intérieur)
Panneau de commande	Tactile, 5 ou 6 touches selon le modèle
Nombre de vitesses d'aspiration	4 (basse, moyenne, élevée, intensive)
Fonction intensive	Oui, durée 5 minutes, retour automatique à la vitesse précédente
Arrêt temporisé	Oui, réglable : 20 min (vitesse 1), 15 min (vitesse 2), 10 min (vitesse 3), 5 min (intensive)
Éclairage	LED, longue durée, remplacement par service agréé
Filtre à graisse	Métallique, lavable au lave-vaisselle ou à la main (tous les mois ou sur indication)
Filtre à charbon	Pour version recyclage, remplacement tous les 4 mois (non lavable, non régénéré)
Indicateur de saturation des filtres	Oui, pour filtre à graisse (LED fixes) et filtre à charbon (LED clignotantes) - activable/désactivable
Distance minimale d'installation	45 cm (cuisson électrique) / 50 cm (cuisson gaz ou mixte)
Matériau du corps	Acier inoxydable et verre (estimation courante pour ce type de hotte)
Alimentation électrique	220-240 V ~ 50/60 Hz (valeur typique, vérifier sur plaque signalétique)
Protection	Disjoncteur normalisé recommandé pour débranchement complet
Nettoyage extérieur	Chiffon humide avec détergent liquide neutre - pas d'alcool, pas d'abrasifs
Sécurité	Débrancher avant entretien ; ne pas flamber sous la hotte ; ne pas utiliser sans filtres
Conformité	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Recyclage	Ne pas jeter avec les déchets ménagers - se conformer à la directive DEEE
Dimensions (L x P x H)	Non spécifiées dans la notice, consulter la plaque signalétique ou le guide d'installation

FOIRE AUX QUESTIONS - PRF0116967A ELICA

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé au moins une fois par mois (ou lorsque l'indicateur de saturation s'allume). Démontez-le en tirant la poignée à ressort. Lavez-le à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Remettez-le en place après séchage.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois maximum (ou lorsque l'indicateur de saturation clignote). Il ne peut pas être nettoyé ni régénéré. Utilisez uniquement des filtres recommandés par le fabricant.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 45 cm pour les cuisinières électriques et de 50 cm pour les cuisinières à gaz ou mixtes. Respectez toujours une distance plus grande si spécifiée par le fabricant de la plaque.

Comment interpréter l'indicateur de saturation des filtres ?

Lorsque la hotte est éteinte, si toutes les LED restent fixes pendant 40 secondes, cela indique que le filtre à graisse doit être nettoyé. Si toutes les LED clignotent pendant 40 secondes, cela indique que le filtre à charbon doit être remplacé.

Comment activer ou désactiver le signal de saturation du filtre à charbon ?

Pour activer le signal, éteignez la hotte et appuyez simultanément sur les touches T3 et T5 pendant plus de 3 secondes. Les LED L3 et L5 clignotent pour confirmer. Répétez l'opération pour désactiver (LED fixes).

Comment utiliser l'arrêt temporisé ?

Pendant que la hotte fonctionne à une certaine vitesse, appuyez sur la touche de cette vitesse pendant plus de 2 secondes. Les LED clignotent et la hotte s'éteindra automatiquement après : 20 min (vitesse 1), 15 min (vitesse 2), 10 min (vitesse 3) ou 5 min (vitesse intensive).

Que faire si la hotte ne fonctionne pas correctement ?

Débranchez la hotte de l'alimentation pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent. Vérifiez également que les filtres ne sont pas obstrués.

Comment remplacer les lampes LED ?

Les lampes LED sont intégrées et doivent être remplacées uniquement par un centre de service agréé. Contactez le service après-vente pour les pièces de rechange. N'utilisez jamais la hotte sans les lampes correctement montées.

Puis-je utiliser la hotte sans les filtres ?

Non, n'utilisez jamais la hotte sans la grille et les filtres correctement montés. L'absence de filtres peut endommager le moteur et présenter un risque d'incendie. Assurez-vous que les filtres sont en place avant chaque utilisation.

Comment installer la hotte en version aspirante ?

Retirez le filtre à charbon s'il est présent. Raccordez un tuyau d'évacuation (non fourni) de diamètre égal à la bride de raccord de la hotte. Minimisez le nombre de coudes et les variations de section. L'air évacué ne doit pas être envoyé dans un conduit utilisé pour des appareils à gaz.

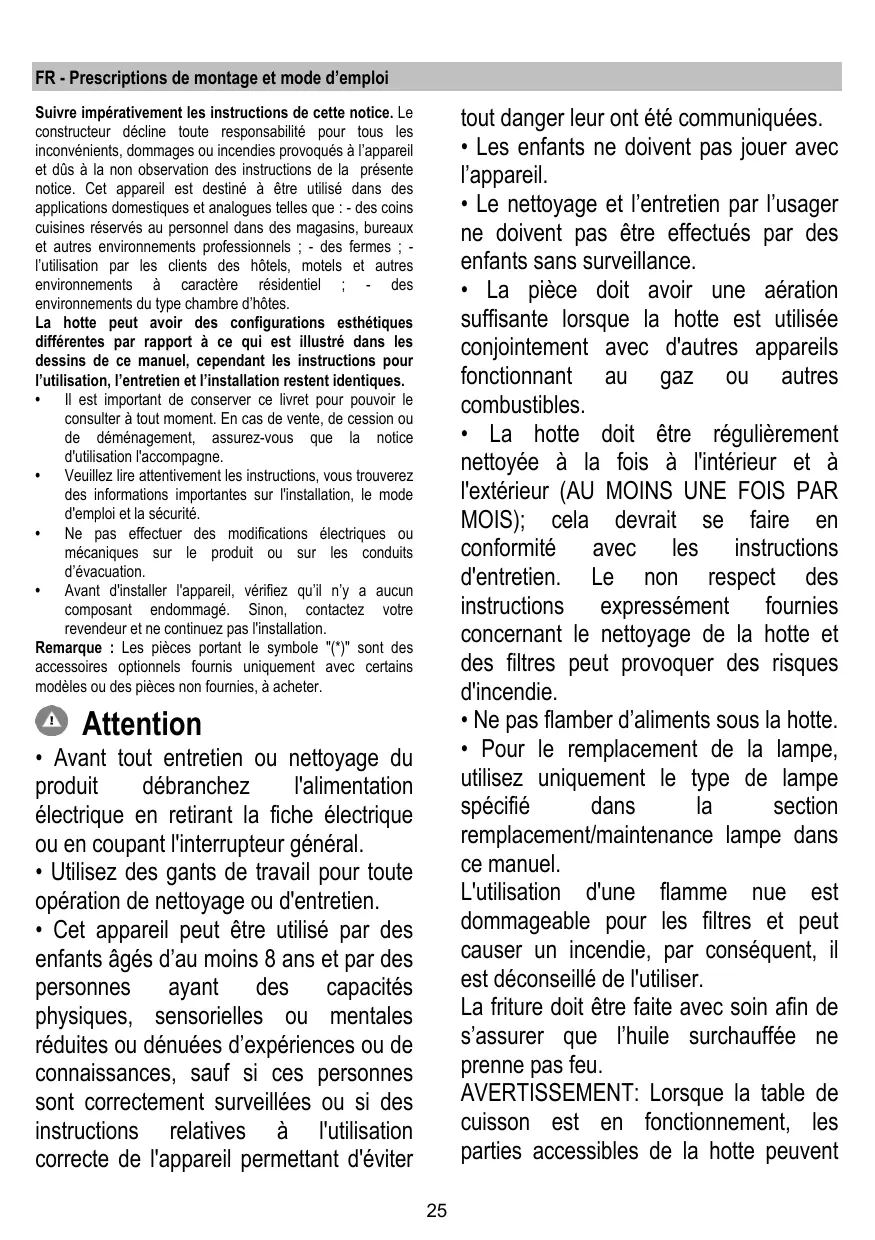

MODE D'EMPLOI PRF0116967A ELICA

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne. - Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité. - Ne pas effectuer de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. - Avant d'installer l'appareil, vérifiez qu'aucun composant n'est endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter

tout danger leur ont été communiquées.

• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie; par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent

devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si elles ne sont pas fournies, achetez le type de vis correct.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION !

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes

suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/IEC 61000-3-2 ; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : allumer la hotte à la vitesse minimale pendant la cuisson et la laisser fonctionner quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en cas de grande quantité de fumée ou de vapeur, et n'utiliser la ou les vitesses accélérées que dans les cas extrêmes. Remplacer le ou les filtres à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le ou les filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximal indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est conçue pour être utilisée en version aspirante à évacuation extérieure, ou en version filtrante à recyclage intérieur.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccordement située au-dessus de la hotte.

ATTENTION !

Le tuyau d'évacuation n'est pas fourni et doit être acheté séparément.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccordement.

ATTENTION !

Si la hotte est équipée d'un filtre à charbon, celui-ci doit être retiré.

Relier la hotte aux tubes et conduits d'évacuation de la paroi d'un diamètre équivalent à la sortie d'air (collier de raccordement).

L'utilisation de tubes et de conduits d'évacuation à paroi d'un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude : 90°). Éviter les variations excessives de section du tuyau.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez accorder un système de filtrage supplémentaire basé sur charbon actif.

Installation

La distance minimale entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 45 cm dans le cas de cuisinières électriques et à 50 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

ATTENTION !

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, demandez-en un neuf au service d'assistance technique.

Montage

Avant de commencer l'installation :

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation choisie.
• Enlevez le(s) filtre(s) à charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci (ceux-ci) est (sont) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
• Vérifiez qu'à l'intérieur de la hotte il n'y ait pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple : vis ( ), garanties ( ) etc.) ; dans ce cas, enlevez-les et conservez-les.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

Panneau de contrôle avec 6 boutons

Pour sélectionner les fonctions de la hotte, il suffit simplement d'effleurer les commandes.

Touche ON/OFF lumière

Touche de sélection vitesse (puissance d'aspiration) intensive (5 minutes) : la hotte programmée à cette puissance retourne au réglage précédent au bout de 5 minutes.

Touche de sélection vitesse (puissance d'aspiration) élevée

Touche de sélection vitesse (puissance d'aspiration) moyenne - lorsqu'elle clignote, elle indique la nécessité de laver ou de remplacer le filtre à charbon. Cette alarme est normalement désactivée. Pour activer l'alarme, désactiver celle électronique en appuyant sur le bouton 0 pendant 3 secondes.

Ensuite, appuyez simultanément sur les boutons 1 et 2 pendant 3 secondes ; d'abord, seulement le bouton 1 clignotera, puis les deux boutons 1 et 2 clignoteront pour indiquer l'activation. Répétez la procédure pour désactiver l'alarme ; d'abord, les boutons 1 et 2 clignoteront et ensuite uniquement le bouton 1 clignotera pour indiquer la désactivation.

Touche de sélection vitesse (puissance d'aspiration) basse - lorsqu'elle clignote, elle indique qu'il faut laver le filtre à graisse.

Touche OFF moteur (stand by) - Exclusion de l'électronique - Reset signalisation lavage / remplacement filtres.

OFF-MOTEUR

Appuyer rapidement pour éteindre le moteur. RESET SIGNALISATION FILTRES

À hotte éteinte, après avoir effectué l'entretien des filtres, appuyer sur la touche jusqu'au signal acoustique. Le led clignotant 1 (filtre antigraisses) ou 2 (filtre au charbon) arrête de clignoter.

EXCLUSION DE L'ÉLECTRONIQUE

Appuyez sur la touche pendant 3 secondes, l'électronique de commande de la hotte est exclue.

Cette fonction peut être utile pendant l'opération de nettoyage du produit.

Pour réinsérer l'électronique, il suffira de

répéter l'opération.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Modèle avec clavier à 5 touches

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Touche ON/OFF lamps (LED L1 allumé) T2. Touche OFF Touche de selection vitesse (puissance) d'aspiration 1 (LED L2 allumé) T3. Touche de selection vitesse (puissance) d'aspiration 2 (LED L2+L3 allumés) T4. Touche de selection vitesse (puissance) d'aspiration 3 (LED L2+L3+L4 allumés) T5. Touche de sélection vitesse (puissance) d'aspiration intensive (LED L2+L3+L4 allumés + LED L5 clignotant) - durée 5 minutes - puis la hotte règle automatiquement la vitesse (puissance) d'aspiration 2.

Arrêt temporisé de la hotte (LEDs clignotants):

Vous pouvez définir l'arrêt temporisé de la hotte (OFF) en appuyant pendant plus de 2 secondes sur la vitesse (puissance) d'aspiration qui est active à ce moment-là.

Les temps disponibles d'arrêt temporisé sont:

Vitesse (puissance) d'aspiration 1: 20 minutes

Vitesse (puissance) d'aspiration 2: 15 minutes

Vitesse (puissance) d'aspiration 3: 10 minutes

Vitesse (puissance) d'aspiration intensive: 5 minutes

Indicateur de saturation des filtres

La hotte est équipée d'une fonction qui, à intervalles réguliers, avertit l'utilisateur lorsque les filtres sont saturés et qu'il est nécessaire d'effectuer l'entretien.

Indicateur de saturation du filtre à graisses : avec la hotte hors fonctionnement (OFF), tous les voyants des vitesses (puissances) d'aspiration s'éteignent à lumière constante pendant 40 secondes.

Indicateur de saturation du filtre à charbon actif : avec la hotte hors fonctionnement (OFF), tous les voyants des vitesses (puissances) d'aspiration clignotent pendant 40 secondes.

Activation du signal de saturation du filtre à charbon actif : cette fonction est normalement désactivée ; pour l'activer, éteindre la hotte (OFF) et appuyer sur les touches T3 et T5 pendant plus de 3 secondes. Les voyants L3 et L5 commencent à clignoter.

Pour désactiver, répéter l'opération ; les voyants L3 et L5 s'allument à lumière constante.

Réinitialisation de l'indicateur de saturation des filtres :

Avec la hotte en fonctionnement (ON), appuyer sur la touche T2 pendant plus de 2 secondes ; tous les voyants s'allument brièvement.

Note : si nécessaire, répéter l'opération si les deux indicateurs (filtre à graisses et filtre à charbon actif) sont actifs.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'utilisation de produits abrasifs. NE PAS UTILISER D'ALCOOL !

Filtre anti-graisse

Fig. 10a-20

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à basse température et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 19

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Filtre au charbon circulaire

En appliquer un par côté en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.

Pour le démontage tourner dans le sens inverse des aiguilles d'une montre.

Remplacement des lampes

Fig. 22

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour replacer les lampes, contactez le centre service agréé pour pièces de rechange.

Panneau de commande avec 6 touches
