MODE D'EMPLOI Menhir GME SOFT IX A ELICA

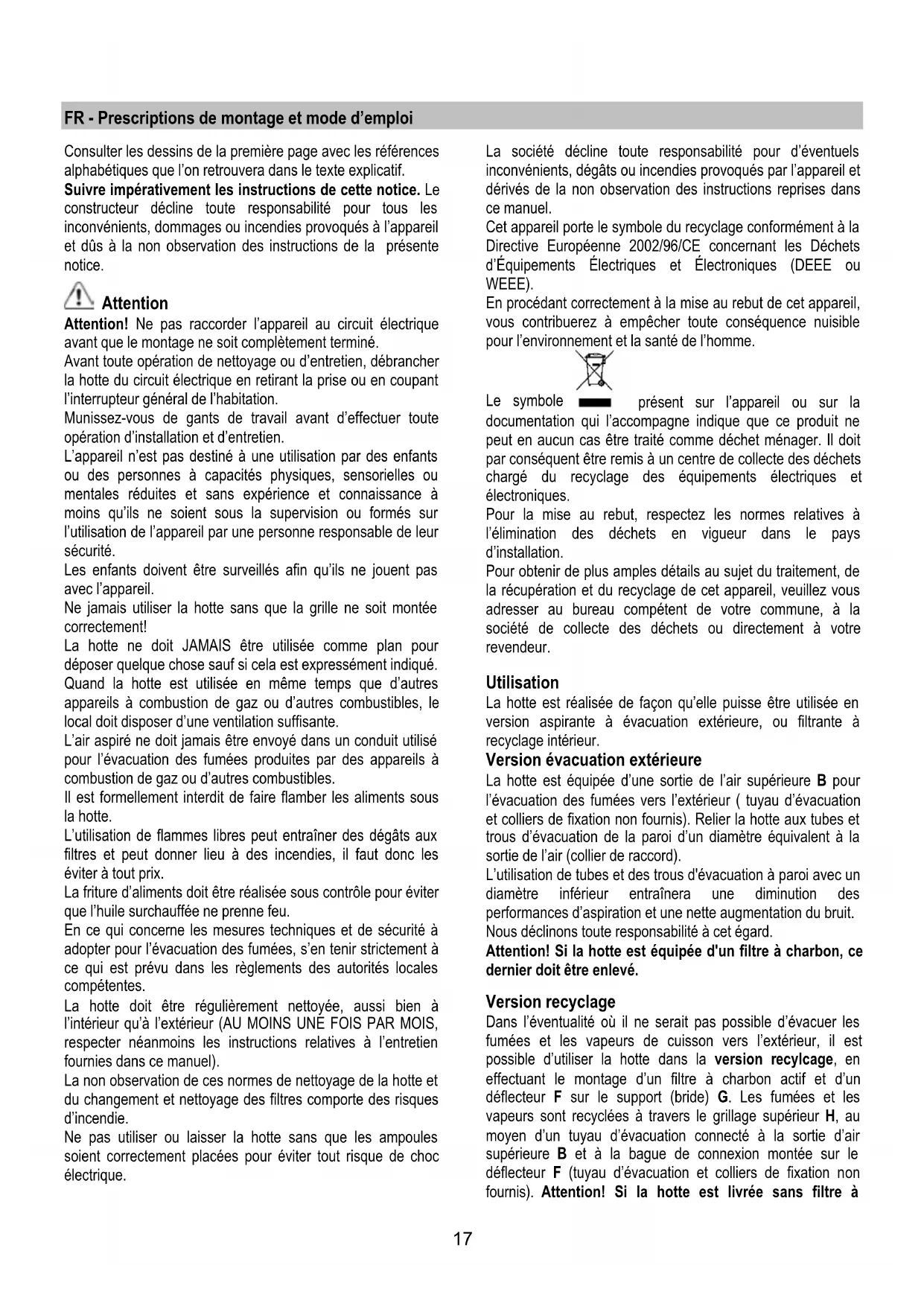

• Carry out the replacement and mount the new lightbulb by following instructions in the reverse. If the lights do not work, make sure that the lamps are fitted properly into their housings before you call for technical assistance.17 FR - Prescriptions de montage et mode d’emploi Consulter les dessins de la première page avec les références alphabétiques que l’on retrouvera dans le texte explicatif. Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Attention Attention! Ne pas raccorder l’appareil au circuit électrique avant que le montage ne soit complètement terminé. Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation. Munissez-vous de gants de travail avant d’effectuer toute opération d’installation et d’entretien. L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation de l’appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante. L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu. En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel). La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non observation des instructions reprises dans ce manuel. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Utilisation La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur. Version évacuation extérieure La hotte est équipée d’une sortie de l’air supérieure B pour l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation et colliers de fixation non fournis). Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord). L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d’aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard. Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Version recyclage Dans l’éventualité où il ne serait pas possible d’évacuer les fumées et les vapeurs de cuisson vers l’extérieur, il est possible d’utiliser la hotte dans la version recylcage, en effectuant le montage d’un filtre à charbon actif et d’un déflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d’un tuyau d’évacuation connecté à la sortie d’air supérieure B et à la bague de connexion montée sur le déflecteur F (tuyau d’évacuation et colliers de fixation non fournis). Attention! Si la hotte est livrée sans filtre à18 charbon, celui-ci doit être commandé et monté avant la mise en service. Les modèles sans moteur d’aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d’aspiration (non fournie). Les instructions de raccordement sont fournies avec l’unité périphérique d’aspiration. Installation Fig. 5-6-7 La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 75cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. Montage Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d’installation choisie.

• Pour faciliter l’installation, il est conseillé d’enlever temporairement les filtres à graisse et les autres parties dont il prévu le démontage dans la présente notice

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui- ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version recyclage.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.

• Protéger la cuisinière et la hotte contre d’éventuels débris et dégâts en utilisant une toile de protection. Préférer une surface plane pour l’assemblage. Couvrir cette surface d’une protection et placer tous les éléments de la hotte et de la cheminée dessus.

• Préparez le branchement électrique et veillez qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu’il soit possible de se raccorder à un dispositif d’évacuation de fumées vers l’extérieur (uniquement Version Evacuation).

• Effectuer tous les travaux de maçonnerie nécessaires (par exemple: installation d’une prise électrique et/ou trou pour le passage des tubes d’évacuation). La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte. Enlever le/les filtres(s) à graisse et le châssis hors du filtre à charbon. Fig. 5-6-7-8

1. Réglez l’extension de la structure de support de la hotte,

la hauteur finale de la hotte dépend de ce réglage, n’oubliez pas que la hotte, une fois installée, doit se trouver à une distance d’au moins 50 cm. du plan de cuisson en cas de feux électriques et à 75 cm. en cas de feux à gaz ou mixtes.

2. Fixez les deux parties de la structure avec 8 vis au total.

3. À la verticale du plan de cuisson, appliquez le schéma de

perçage au plafond (le centre du schéma doit correspondre au centre du plan de cuisson et les côtés doivent être parallèles aux côtés du plan de cuisson; le côté du schéma avec l’indication FRONT correspond au côté du bandeau de commande). Préparez le branchement électrique.

4. Percez comme indiqué (6 orifices pour 6 chevilles

murales – 4 chevilles pour l’accrochage), vissez 4 vis sur les orifices extérieurs en laissant un espace d’environ 1 cm. entre la tête de la vis et le plafond.

5. Introduisez le tuyau d’évacuation à l’intérieur de la

structure et raccordez-le à la bague de raccord du logement moteur (tuyau d’évacuation et colliers de fixation non fournis).

6. Accrochez la structure aux 4 vis (voir opération 4).

ATTENTION! Le côté de la structure avec la boîte de connexion correspond au côté du bandeau de commande une fois que la hotte est montée.

7. Serrez à fond les 4 vis.

8. Introduisez et vissez à fond les 2 autres vis sur les

orifices encore libres pour la fixation de sécurité.

9. Effectuez le raccordement électrique à l’alimentation de

l’habitation, rebranchez le courant uniquement après avoir terminé l’installation.

10. En cas de fonctionnement en version aspirante (10A),

raccordez l’autre extrémité du tuyau d’évacuation au dispositif d’évacuation de l’habitation. En cas de fonctionnement en version filtrante (10F), montez le déflecteur F sur la structure et fixez-le à la bride prévue à cet effet à l’aide de 2 vis puis raccordez le tuyau d’évacuation à la bague de raccordement située sur le déflecteur.

11. Enlever les languettes de fixation placées sur les

cheminées inférieures, conserver languettes et vis.19

12. De l’intérieur des sections supérieures de la cheminée,

appliquer les languettes et fixez-les chacune avec une vis.

13. Fixer les sections supérieures de la cheminée

télescopique (13a) au grillage (13b). Les sections supérieures sont reconnaissables car elles sont équipées de sorties d’air pour utilisation en version filtrante.

14. Bloquer les sections avec 2 vis (14a) à insérer sur les

languettes déjà montées sur une section de la cheminée(14b – voir également séquence de montage 11-12).

15. Enlever le filtre à graisse et continuer en introduisant la

section inférieure de la hotte (pendant cette opération, élargir légèrement les deux section pour faciliter l’insertion). Le côté antérieur de la hotte est reconnaissable car il est pourvu d’une fente sur le panneau de contrôle Attention! Pendant cette opération, extraire la sangle du panneau de contrôle et les câbles de raccordement électrique des lampes à travers la fente.

16. Fixer la section inférieure de la hotte au grillage , par le

bas avec 6 vis (16a), aux côtés avec 4 vis (16b).

17. Introduire les câbles RACCORDES des lampes et

raccorder le panneau de contrôle au câble bifilaire. ATTENTION!

18. Un ruban bi-adhésif est fourni avec le matériel qui doit

être coupé en 8 segments , enlever la pellicule de protection sur les deux côtés et appliquer les segments à proximité des vis qui fixent les cheminées à la structure (voir dessin pour les positions).

19. Appliquer 4 plaquettes métalliques (fournies avec le

matériel) comme couverture des points de fixation des sections de la cheminée inférieure (ATTENTION! LES

PLUS ETROITS). Les plaquettes métalliques plus larges doivent être utilisées pour la cheminée supérieure, ceux-ci doivent être coupé à mesure.

20. Accrocher le panneau commandes à la fente de manière

que l‘interrupteur ON/OFF de la lumière soit dirigé vers le bas. Remonter le châssis du filtre à charbon et le/les filtre(s) à graisse et contrôler le fonctionnement parfait de la hotte. Seulement pour les produits en acier inox et aluminium: Enlever la pellicule de protection en ayant soin de ne pas abîmer la tôle et le finissage (satinage). Description de la hotte Fig. 1

1. Panneau de contrôle

2. Filtre anti-graisse

3. Poignée de décrochage du filtre anti-graisse

6. Cheminée télescopique

7. Sortie de l’air (uniquement pour emploi dans la version

Fonctionnement Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

A. touche ON/OFF éclairage B. touche OFF/ON aspiration et sélection puissance minimum B+C. touche selection puissance d’aspriration moyenne B+D. touche selection puissance d’aspiration maximum20 Entretien Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. Nettoyage La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs. NE PAS UTILISER D'ALCOOL! ATTENTION: Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées. Filtre anti-gras Fig. 2 Il retient les particules de graisse issues de la cuisson. Le filtre doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort. Filtre à charbon actif (uniquement pour version recyclage) Fig. 3 Retient les odeurs désagréables de cuisson. Le filtre à charbon peut être nettoyé tous les deux mois avec de l’eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l’intérieur). Enlever l’eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l’intérieur du châssis en plastique et le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé. Enlever le châssis de support filtre en tournant de 90° les boutons (g) qui le fixent à la hotte. Introduire le coussinet (i) au charbon à l’intérieur du châssis (h), puis remonter le tout dans le logement spécialement prévu à cet effet (j). On peut utiliser un filtre à charbon traditionel, ni lavable ni régénerable, qui doit être changé tous les 3 ou 4 mois. Châssis tapis du filtre à charbon sont soudés ensemble, le châssis éventuellement fourni avec la hotte ne doit donc pas être utilisé. Si on veut utiliser ce filtre, l'introduire dans son logement et fermer-le on tournant les 2 boutons. Remplacement des lampes Fig. 4 Débrancher l’appareil du réseau électrique Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides.

• A l’aide d’un petit tournevis plat, faire levier sur le bord de l’ampoule et l’extraire.

• Retirer l’ampoule grillée et remplacez la par une ampoule de 12V 20W MAX 30° Ø35 GU4.
