Tuotetyyppi	Keittiön liesituuletin
Käyttötapa	Imu (ulkoilmanpoisto) tai kierto (sisäilman kierrätys)
Ohjauspaneeli	Kosketus, 5 tai 6 painiketta mallista riippuen
Imunopeuksien määrä	4 (matala, keskitaso, korkea, teho)
Tehotoiminto	Kyllä, kesto 5 minuuttia, automaattinen paluu edelliseen nopeuteen
Ajastinpysäytys	Kyllä, säädettävä: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3), 5 min (teho)
Valaistus	LED, pitkäikäinen, vaihto valtuutetussa huollossa
Rasvasuodatin	Metallinen, pestävä astianpesukoneessa tai käsin (kuukausittain tai tarpeen mukaan)
Hiilisuodatin	Kiertoversiolle, vaihto 4 kuukauden välein (ei pestävä, ei uudistettava)
Suodattimien kyllästymisilmaisin	Kyllä, rasvasuodattimelle (LEDit palavat jatkuvasti) ja hiilisuodattimelle (LEDit vilkkuvat) - voidaan aktivoida/deaktivoida
Asennuksen vähimmäisetäisyys	45 cm (sähköliesi) / 50 cm (kaasu- tai sekaliesi)
Rungon materiaali	Ruostumaton teräs ja lasi (yleinen arvio tämäntyyppiselle liesituulettimelle)
Sähkönsyöttö	220-240 V ~ 50/60 Hz (tyypillinen arvo, tarkista tyyppikilvestä)
Suojaus	Suositeltu vakiosulake täydellistä irtikytkentää varten
Ulkoinen puhdistus	Kostea liina neutraalilla nestemäisellä pesuaineella - ei alkoholia, ei hankaavia aineita
Turvallisuus	Irrota verkosta ennen huoltoa; älä liekitä liesituulettimen alla; älä käytä ilman suodattimia
Standardienmukaisuus	EN/IEC 60335, EN/IEC 61591, EN 55014, jne.
Kierrätys	Älä hävitä kotitalousjätteen mukana - noudata WEEE-direktiiviä
Mitat (L x S x K)	Ei määritelty ohjeessa, katso tyyppikilpi tai asennusohje

Usein kysytyt kysymykset - PRF0116967A ELICA

Kuinka puhdistan rasvasuodattimen?

Rasvasuodatin on puhdistettava vähintään kerran kuukaudessa (tai kun kyllästymisilmaisin syttyy). Irrota se vetämällä jousikahvasta. Pese se käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa nopealla ohjelmalla. Aseta se takaisin paikalleen kuivumisen jälkeen.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava viimeistään 4 kuukauden välein (tai kun kyllästymisilmaisin vilkkuu). Sitä ei voi puhdistaa eikä uudistaa. Käytä vain valmistajan suosittelemia suodattimia.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Vähimmäisetäisyys on 45 cm sähköliesille ja 50 cm kaasu- tai sekaliesille. Noudata aina suurempaa etäisyyttä, jos keittotason valmistaja niin määrää.

Miten tulkitsen suodattimien kyllästymisilmaisinta?

Kun liesituuletin on sammutettuna, jos kaikki LEDit palavat jatkuvasti 40 sekunnin ajan, se tarkoittaa, että rasvasuodatin on puhdistettava. Jos kaikki LEDit vilkkuvat 40 sekunnin ajan, se tarkoittaa, että hiilisuodatin on vaihdettava.

Kuinka aktivoin tai deaktivoin hiilisuodattimen kyllästymissignaalin?

Aktivoidaksesi signaalin, sammuta liesituuletin ja paina samanaikaisesti painikkeita T3 ja T5 yli 3 sekunnin ajan. LEDit L3 ja L5 vilkkuvat vahvistukseksi. Toista toimenpide deaktivoidaksesi (LEDit palavat jatkuvasti).

Kuinka käytän ajastinpysäytystä?

Kun liesituuletin toimii tietyllä nopeudella, paina kyseisen nopeuden painiketta yli 2 sekunnin ajan. LEDit vilkkuvat ja liesituuletin sammuu automaattisesti jälkeen: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3) tai 5 min (tehonopeus).

Mitä teen, jos liesituuletin ei toimi kunnolla?

Irrota liesituuletin verkosta noin 5 sekunniksi ja kytke se takaisin. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon. Tarkista myös, etteivät suodattimet ole tukossa.

Kuinka vaihdan LED-lamput?

LED-lamput ovat sisäänrakennettuja, ja ne saa vaihtaa vain valtuutettu huoltokeskus. Ota yhteyttä asiakaspalveluun varaosien saamiseksi. Älä koskaan käytä liesituuletinta ilman asianmukaisesti asennettuja lamppuja.

Voinko käyttää liesituuletinta ilman suodattimia?

Ei, älä koskaan käytä liesituuletinta ilman ritilää ja suodattimia kunnolla paikoillaan. Suodattimien puuttuminen voi vahingoittaa moottoria ja aiheuttaa tulipalon vaaran. Varmista, että suodattimet ovat paikoillaan ennen jokaista käyttöä.

Kuinka asennan liesituulettimen imuversiona?

Poista hiilisuodatin, jos se on asennettuna. Liitä poistoletku (ei sisälly toimitukseen), jonka halkaisija on sama kuin liesituulettimen liitäntälaipan. Minimoi mutkien ja poikkipinta-alan muutosten määrä. Poistoilmaa ei saa johtaa kaasulaitteille tarkoitettuun hormiin.

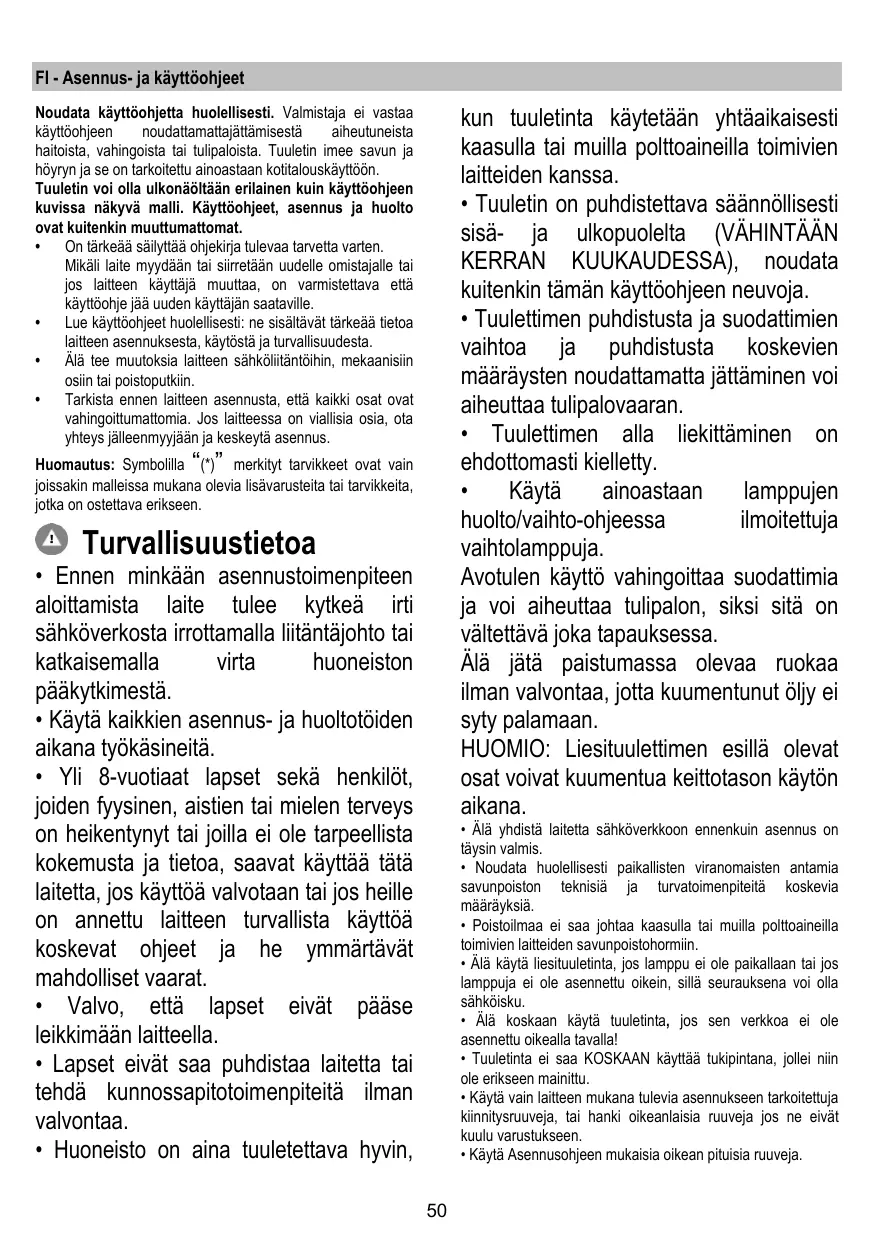

KÄYTTÖOHJE PRF0116967A ELICA

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje on uuden käyttäjän saatavilla.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuulettava hyvin,

kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty. Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei sytty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä, vaan se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätekäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienenemistä ja meluisuuden huomattavan lisääntymisen.

Valmistaja ei ota vastuuta tällaisissa tapauksissa.

Käytä mahdollisimman lyhyttä putkea. Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°). Älä tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili-lisäsuodatinjärjestelmä.

Asennus

Lieden keittotason yläpinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 45 cm sähköliesien osalta ja 50 cm kaasu- ja seka liesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkkojännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta. Jos ylijänniteluokka on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Tuulettimessa on erityinen sähköjohto. Jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista, että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet, jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain, jos tuuletinta halutaan käyttää suodatinversiona. Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms. sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

Ohjaustaulu kuudella painikkeella

Tuulettimen toimintojen valitsemiseen riittää koskettimien hipaisu.

ON/OFF-valokatkaisija

Intensiivisen nopeuden valitsin (imuteho) - kesto 5 minuuttia: tuuletin tallentaa tämän tehon ja palaa aiemmin saadulle teholle 5 minuutin kuluttua.

Korkeimman nopeuden valitsin (imuteho)

Keskitason nopeuden valitsin (imuteho) - kun tämä valo vilkkuu, on hiilisuodatin pestävä tai vaihdettava. Tämä merkkivalo ei yleensä ole toiminnassa; sammuta laitteen virta merkkivalon aktivoimiseksi painamalla 3 sekuntia näppäintä 0. Paina sen jälkeen yhtäaikaisesti näppäimiä 1 ja 2 kolme sekuntia; ensin vilkkuu ainoastaan

näppäin 1, sen jälkeen vilkkuvat näppäimet 1 ja 2 aktivoinnin merkiksi. Toista toiminto merkkivalon sammuttamiseksi; ensin vilkkuvat näppäimet 1 ja 2, sen jälkeen vilkkuu ainoastaan näppäin 1 disaktivoinnin merkiksi.

Alhaisen nopeuden valitsin (imuteho) - rasvasuodattimet on pestävä, kun tämä valo vilkkuu.

Moottorin OFF-painike (stand by) - Virran katkaisu - Suodattimien pesun/vaihdon merkkivalon säätö.

Paina lyhyesti ja sammuta moottori.

Kun suodattimet on huollettu, paina nappäintä tuulettimen ollessa käynnissä, kunnes kuuluu merkkiääni. Vilkkuva led 1 (rasvasuodatin) tai 2 (hiilisuodatin) lakkaa vilkkumasta.

VIRRAN KATKAISEMINEN

Paina nappäintä 3 sekuntia, tuulettimen ohjauksen virta katkeaa.

Tämä toiminto voi olla hyödyllinen laitteen puhdistuksen aikana.

Virran saa uudestaan päälle toistamalla aiemman toiminnon.

Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten toimintahäiriöiden yhteydessä, katkaise laitteesta virta vähintään 5 sekunnin ajaksi vetämällä pistoke irti seinästä ja kytke virta uudestaan päälle. Jos laite ei vielä toimi, ota yhteys tekniseen tukeen.

5 koskettimen näppäimistöllä toimiva malli

T1. ON/OFF valopainike (Led L1 valo palaa) T2. OFF painike - Imunopeuden (tehon) 1 valitsin (Led L2 valo palaa) T3. Imunopeuden (tehon) 2 valitsin (Led L2+L3 valo palaa) T4. Imunopeuden (tehon) 3 valitsin (Led L2+L3+L4 valo palaa) T5. Intensiivisen imunopeuden (tehon) valitsin (Led L2+L3+L4 valo palaa + Led L5 vilkkuu) - kesto 5 minuuttia - minkä jälkeen liesituuletin siirtyy automaattisesti imunopeuteen (tehoon) 2.

Liesituulettimen ajastettu virrankatkaisu (Led valot vilkkuvat):

Liesituulettimeen voi asettaa ajastetun virrankatkaisun (OFF) painamalla uudestaan yli 2 sekuntia sillä hetkellä aktiivisena olevaa imunopeuden (tehon) painiketta.

Käytettävissä olevat ajastetun virrankatkaisun ajat ovat seuraavat:

Imunopeus (teho) 1: 20 minuuttia

Imunopeus (teho) 2: 15 minuuttia

Imunopeus (teho) 3: 10 minuuttia

Intensiivinen imunopeus (teho): 5 minuuttia

Suodattimien vaihtotarpeen hälytys

Liesituuletin on varustettu toiminnolla, joka ilmoittaa käyttäjälle säännöllisin väliajoin suodattimien vaihto- ja huoltotarpeesta.

Rasvasuodattimen vaihtotarpeen hälytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) LED-valot palavat 40 sekuntia.

Aktiivihiilisuodattimen vaihtotarpeen hälytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) LED-valot palavat 40 sekuntia.

Aktiivihiilisuodattimen vaihtotarpeen hälytyksen aktivointi: hälytys ei tavallisesti ole aktivoitu, sen aktivoimiseksi sammuta liesituuletin (OFF) ja paina yhtä aikaa näppäimiä T3 ja T5 yli 3 sekuntia, LED-valot L3 ja L5 alkavat vilkkua.

Hälytys otetaan pois päältä toistamalla toiminto, LED-valot L3 ja L5 syttyvät.

Suodattimien vaihtotarpeen hälytyksen resetointi:

Liesituulettimen ollessa käynnissä (ON) paina näppäintä T2 yli 2 sekuntia, kaikki LED-valot syttyvät vähäksi aikaa.

Huomio: jos tarpeen, toista toiminto, jos molemmat vaihtotarpeen hälytykset (rasvasuodatin ja aktiivihiilisuodatin) ovat aktiivisia.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin

pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ

ALKOHOLIA!

Rasvasuodatin

Kuvat 10a-20

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa (tai kun suodattimien kyllästymisen ilmaiseva järjestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 19

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu keittotason käytötavoista ja rasvasuodattimen puhdistuksen säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa

joka neljäs kuukausi (tai kun suodattimien kyllästymistä osoittava järjestelmä - mikäli olemassa omistettavassa mallissa - osoittaa vaihdon tarpeellisuuden)

Sitä ei voi pestä eikä käyttää uudestaan

Pyöreä hiilisuodatin

Laita suodattimia yksi molemmille puolille molempien moottorin suojaverkkojen päälle, kierrä sen jälkeen myötäpäivään.

Suodattimet irrotetaan kiertämällä vastapäivään.

Lamppujen vaihto

Kuva 22

Tuulettimessa on LED-tekniikkaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.
