Producttype	Keukenafzuigkap
Gebruikswijze	Afzuigend (buitenafvoer) of filterend (recirculatie)
Bedieningspaneel	Tactiel, 5 of 6 toetsen afhankelijk van model
Aantal afzuigstanden	4 (laag, midden, hoog, intensief)
Intensieve stand	Ja, duur 5 minuten, automatische terugkeer naar vorige snelheid
Uitschakelvertraging	Ja, instelbaar: 20 min (stand 1), 15 min (stand 2), 10 min (stand 3), 5 min (intensief)
Verlichting	LED, lange levensduur, vervanging door erkende service
Vetfilter	Metaal, vaatwasmachinebestendig of handwas (maandelijks of op indicatie)
Koolstoffilter	Voor recirculatieversie, vervanging elke 4 maanden (niet wasbaar, niet te regenereren)
Filterverzadigingsindicator	Ja, voor vetfilter (LED brandt continu) en koolstoffilter (LED knippert) - in/uitschakelbaar
Minimale installatieafstand	45 cm (elektrisch koken) / 50 cm (gas of mengkookplaat)
Materiaal behuizing	RVS en glas (gangbare schatting voor dit type afzuigkap)
Elektrische voeding	220-240 V ~ 50/60 Hz (typische waarde, controleer op typeplaatje)
Beveiliging	Aanbevolen standaardschakelaar voor volledige uitschakeling
Reiniging buitenkant	Vochtige doek met neutraal vloeibaar reinigingsmiddel - geen alcohol, geen schuurmiddelen
Veiligheid	Uitschakelen voor onderhoud; niet flamberen onder de afzuigkap; niet gebruiken zonder filters
Conformiteit	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Recycling	Niet bij het huishoudelijk afval - voldoen aan de AEEA-richtlijn
Afmetingen (B x D x H)	Niet gespecificeerd in de handleiding, raadpleeg het typeplaatje of de installatiegids

Veelgestelde vragen - PRF0116967A ELICA

Hoe maak ik het vetfilter schoon?

Het vetfilter moet minstens één keer per maand worden gereinigd (of wanneer de verzadigingsindicator oplicht). Demonteer het door aan de veerhendel te trekken. Was het met de hand met een mild reinigingsmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Plaats het terug na het drogen.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen (of wanneer de verzadigingsindicator knippert). Het kan niet worden gereinigd of geregenereerd. Gebruik alleen door de fabrikant aanbevolen filters.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 45 cm voor elektrische kookplaten en 50 cm voor gas- of mengkookplaten. Houd altijd een grotere afstand aan indien gespecificeerd door de fabrikant van de kookplaat.

Hoe interpreteer ik de filterverzadigingsindicator?

Wanneer de afzuigkap is uitgeschakeld en alle LED's 40 seconden branden, geeft dit aan dat het vetfilter moet worden gereinigd. Als alle LED's 40 seconden knipperen, geeft dit aan dat het koolstoffilter moet worden vervangen.

Hoe schakel ik het verzadigingssignaal van het koolstoffilter in of uit?

Om het signaal in te schakelen, schakelt u de afzuigkap uit en drukt u tegelijkertijd langer dan 3 seconden op de toetsen T3 en T5. De LED's L3 en L5 knipperen ter bevestiging. Herhaal de handeling om uit te schakelen (LED's branden continu).

Hoe gebruik ik de uitschakelvertraging?

Terwijl de afzuigkap op een bepaalde snelheid werkt, drukt u langer dan 2 seconden op de toets van die snelheid. De LED's knipperen en de afzuigkap wordt automatisch uitgeschakeld na: 20 min (stand 1), 15 min (stand 2), 10 min (stand 3) of 5 min (intensieve stand).

Wat moet ik doen als de afzuigkap niet goed werkt?

Koppel de afzuigkap ongeveer 5 seconden los van de voeding en sluit hem weer aan. Als het probleem aanhoudt, neem dan contact op met de bevoegde reparatiedienst. Controleer ook of de filters niet verstopt zijn.

Hoe vervang ik de LED-lampen?

De LED-lampen zijn geïntegreerd en mogen alleen door een erkend servicecentrum worden vervangen. Neem contact op met de klantenservice voor vervangingsonderdelen. Gebruik de afzuigkap nooit zonder correct gemonteerde lampen.

Kan ik de afzuigkap zonder filters gebruiken?

Nee, gebruik de afzuigkap nooit zonder het rooster en de correct gemonteerde filters. Het ontbreken van filters kan de motor beschadigen en brandgevaar opleveren. Zorg ervoor dat de filters voor elk gebruik zijn geplaatst.

Hoe installeer ik de afzuigkap in afzuigmodus?

Verwijder het koolstoffilter indien aanwezig. Sluit een afvoerslang (niet meegeleverd) aan met een diameter gelijk aan de aansluitflens van de afzuigkap. Minimaliseer het aantal bochten en variaties in doorsnede. De afgevoerde lucht mag niet worden afgevoerd via een kanaal dat wordt gebruikt voor gastoestellen.

GEBRUIKSAANWIJZING PRF0116967A ELICA

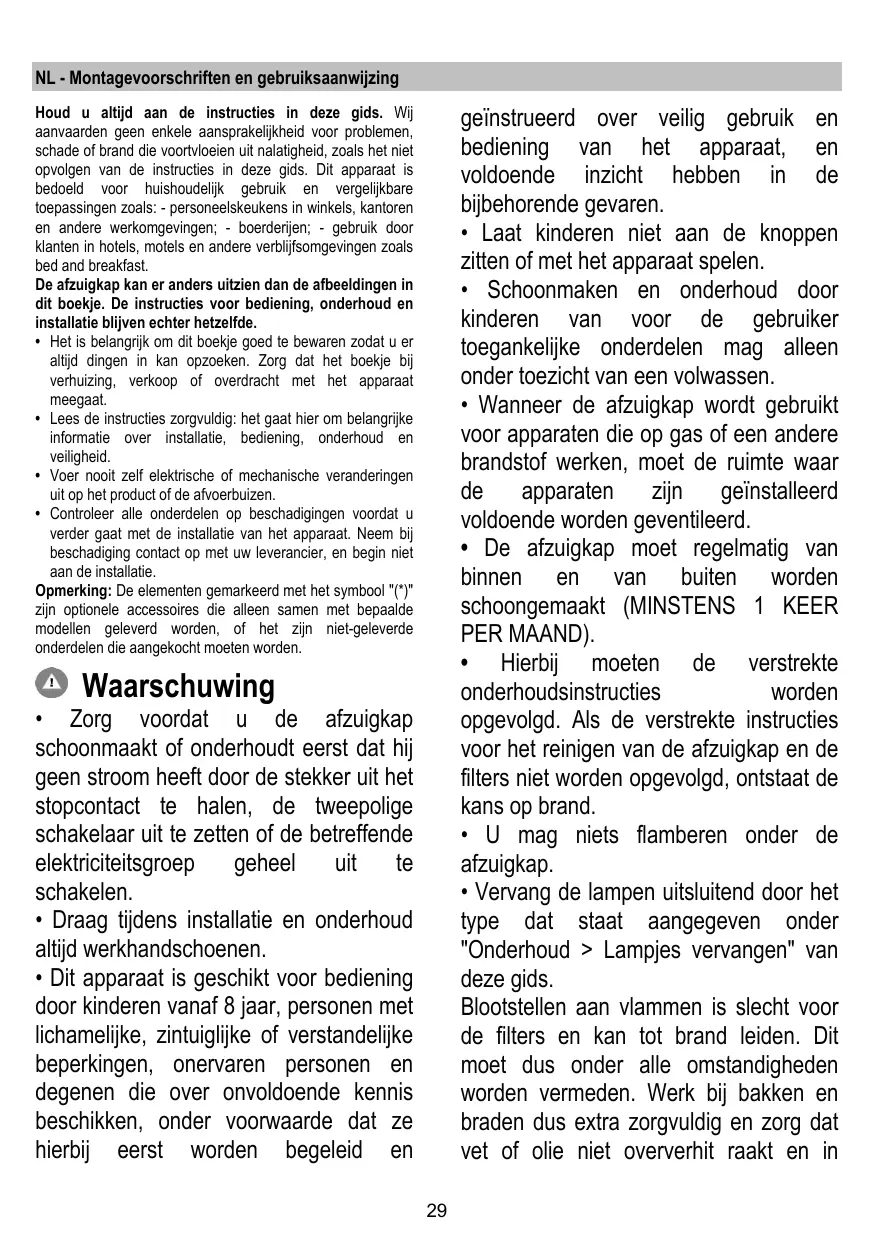

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kunt opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie.

Opmerking: De elementen gemarkeerd met het symbool (^*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

Waarschuwing

Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.

• Draag tijdens installatie en onderhoud altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en

geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassene.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand. U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids.

Blootstelling aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in

brand vliegt.

LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. Zorg dat de lamp op de juiste manier is geplaatst, omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram

op het product en/of in de

bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw

leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hoge snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolstoffilters om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilters om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

Het gebruik

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort mogelijk.
• Gebruik zo weinig mogelijk bochtkoppelingen (maximale hoek hiervan: 90°).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.

Het installeren

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 45 cm bij een elektrische kookplaat en 50 cm in geval van een gas- of gemengd fornuis. Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren.

De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet u een nieuw exemplaar aanvragen bij de technische dienst.

Montage

Voordat u met de installatie begint:

• Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installatiegebied.
• Verwijder de mogelijk meegeleverde koolstoffilter(s) (*)(zie ook het betreffende onderdeel van deze gids). Koolstoffilter(s) mogen alleen aanwezig zijn als de afzuigkap in de filtratievorm moet worden gebruikt.
• Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven ( ), garantiebewijs ( ) etc.) en verwijder deze zo nodig. Bewaar ze a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installatiemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het gewicht van de afzuigkap te kunnen

houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.

Werking

Bedieningspaneel met 6 toetsen

Om de functies van de wasemkap te selecteren is het voldoende de bedieningen aan te raken.

Lichtschakelaar ON/OFF

Selectieknop voor de intensieve snelheid (zuigkracht) - tijdsduur 5 minuten: de kap werkt op intensieve zuigkracht en na afloop van de 5 minuten keert hij terug op de eerder ingestelde stand.

Selectieknop voor de maximum snelheid (zuigkracht)

Selectieknop voor de middelste snelheid (zuigkracht) - indien deze knop knippert, moet het koolstoffilter gereinigd of vervangen worden. Deze signalering is gewoonlijk uitgeschakeld. Om de signalering te activeren, de elektronische inrichting uitschakelen door 3 seconden lang op de toets 0 te drukken.

Druk vervolgens tegelijkertijd 3 seconden lang op de toetsen 1 en 2; eerst zal alleen toets 1 knipperen en vervolgens de toetsen 1 en 2, hetgeen de activering aangeeft. Herhaal deze handeling om de signalering weer uit te schakelen; eerst zullen de toetsen 1 en 2 knipperen en vervolgens de toets 1, om de uitschakeling aan te geven.

Selectieknop voor de minimum snelheid (zuigkracht) - indien deze knop knippert, moet het vetfilter gereinigd worden.

Motor OFF (stand by) - Uitschakeling van de elektronische inrichting - Reset filters reiniging/vervanging signalering. MOTOR OFF

Druk kort op deze knop om de motor uit te zetten.

RESET FILTERS SIGNALERING

Na de onderhoudswerkzaamheden op de filters, druk met ingeschakelde kap op de knop totdat het geluidssignaal luidt. Het knipperende lampje 1 (vetfilter) of 2 (koolstoffilter) stopt met knipperen.

UITSCHAKELING VAN DE ELEKTRONISCHE INRICHTING

Druk 3 seconden lang op de knop; de bedieningselektronica van de wasemkap wordt uitgeschakeld.

Deze functie kan nuttig zijn gedurende de reiniging van het product.

Om de inrichting weer in te schakelen, de handeling opnieuw uitvoeren.

In geval van eventuele storingen, voordat u zich tot de assistentie service wendt, minstens 5 sec. het toestel van de elektrische voeding ontkoppelen, door de stekker uit te trekken en, daarna weer in te voeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

Model met knoppenbord met 5 knoppen

T1. Lichtschakelaar ON/OFF (Led L1 aan) T2. OFF Knop - Knop voor de snelheidsselectie (zuigkracht) 1 (Led L2 aan) T3. Knop voor de snelheidsselectie (zuigkracht) 2 (Led L2+L3 aan) T4. Knop voor de snelheidsselectie (zuigkracht) 3 (Led L2+L3+L4 aan) T5. Knop voor de intensieve snelheid (zuigkracht) (Led L2+L3+L4 aan + Led L5 knipperend) - Tijdsduur 5 minuten - daarna keert de kap automatisch in de snelheid (zuigkracht) 2.

Vertraagde uitschakeling van de kap (Led knipperend):

De vertraagde uitschakeling van de kap (OFF) kan ingesteld worden door opnieuw en langer dan 2 seconden op de ingeschakelde snelheidsknop (zuigkracht) te drukken.

De mogelijke uitschakeltijden zijn:

Snelheid (zuigkracht) 1: 20 minuten

Snelheid (zuigkracht) 2: 15 minuten

Snelheid (zuigkracht) 3: 10 minuten

Intensieve snelheid (zuigkracht): 5 minuten

Filter verzadiging indicatie

De kap is voorzien van een functie die, volgens regelmatige tijden, de gebruiker waarschuwt als de filters verzadigd zijn zodat de onderhoudshandelingen uitgevoerd moeten worden.

Vetfilter verzadiging indicatie: Met uitgeschakelde kap (OFF) gaan alle snelheid (zuigkracht) LED's 40 seconden continu aan.

Koolstoffilter verzadiging indicatie: Met uitgeschakelde kap (OFF) gaan alle snelheid (zuigkracht) LED's 40 seconden knipperend aan.

Activering van de koolstoffilter verzadiging indicatie: deze is gewoonlijk uitgeschakeld, om deze te activeren zet de kap uit (OFF) en druk tegelijkertijd langer dan 3

seconden op de knoppen T3 en T5, de leds L3 en L5 gaan knipperen.

Om de indicatie uit te schakelen herhaal deze handeling, de leds L3 en L5 gaan branden met continu licht.

Reset filterverzadigingsindicatie:

Met ingeschakelde kap (ON) druk langer dan 2 seconden op de knop T2, alle leds gaan kort aan.

Nota: indien beide signaleringen (vetfilter en koolstoffilter) actief zijn, moet de handeling herhaald worden.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter - afb. 10a-20

Vangt vetdeeltjes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat) afb. 19

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Rond koolstoffilter

Plaats aan beide kanten van de aanzuigmotor een koolstoffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze tegen de klok in.

Vervanging lampjes - afb. 22

De kap is voorzien van een verlichtingssysteem gebaseerd op LED-technologie.

De LED's zorgen voor een optimale verlichting, voor een 10 maal langere tijdsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90%.

Om de lampen te vervangen, neem contact op met de erkende assistentie service voor de reserveonderdelen.
