BRUKSANVISNING PRF0116967A ELICA

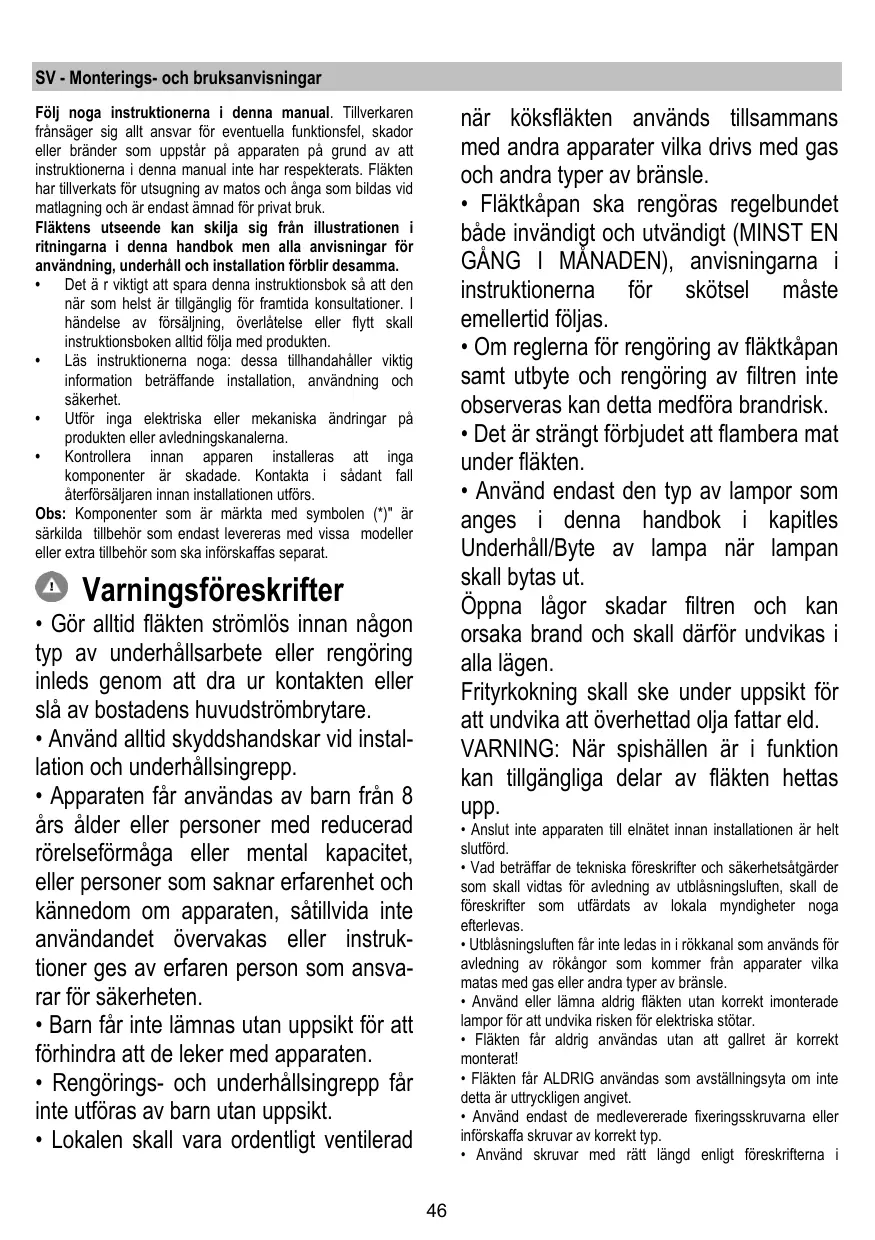

Följ noga instruktionerna i denna manual. Tillverkaren fransager iss allt ansvar for eventuella funkionsfel, skador erler bränder som uppstar pa apparaten za grund av att instruktionerna i denna manual inte har respekterats. Flakten har tilverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig frän illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhäll och installation forblir desamma.

• Det a r viktigt att spara denna instruktsbok sa att den nar som helst ar tillganglig for framtida konsultaner. I handelse av forsaljning, overlåtelse eller flytt skall instruktsboken alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadantfallaterforsaljareninnaninstallationenutfs.

Obs: Komponenter som ar märkta med symbolen (^*) ar särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som sca inforskaffas separat.

Gör alltid fläkten strömlös innan nagontyp av underhällarsbete erler rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär användas av barn fran 8 árs álder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sàtillvida inte användandet övervakas eller instruk-tioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhållsingrepp fär inte utföras av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad

när köksfläkten används tillsammans med andra apparater vilka drives med gas och andra typ er av bransle.

Fläktkåpan skarengöras regelbundet bade invändigt och utvändigt (MINST EN GÄNG I MANADEN), anvisingarna i instruktionerna for skötsel maste emellertid följas.
- Om reglerna for rengöring av fläktkåpan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Öppna lager skadar filtren och kan ansaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar welt sluftfroid.
  Vad beträffar de teknika foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfärds at lokala myndigheter noga afterlevas.
• Utlblånsnoluten fár inte ledas i rökkanal som används for avledning av rokängor somkommen fran apparater vilka matas med gas eller andra typar av bransle.
• Använd eller lamna aldrig fläkten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.
  Fläkten fär aldrig användas utan att gallret ár korrekt monterat!
• Fläkten fär ALDRIG användas som avständningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringssskruvarna aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd entwickel foreskriftermä i

Installationsguien. I handelse av tvivel, kontakta Servicekontoret aller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordningar inte installeras,enligt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjärkrontroll eller一定程度 annan anordning, som aktiveras automatiskt.

Denna produkt ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser für var miljo och var hälsa, som annars kan bli följen om Produkten inte hanteras på rätt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushällsavfall. Den skäll i stället lämnas in pa en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktornäste kasseras enligt lokala miljöbestammelser for avfallschantering.

För mer information om hantering, ätervinning och ateranvänding av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar Produkten inhandlades.

Apparat utformad, testad och tilverkad i enlighet med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Räd für en korrekt användning für att minska miljöpavkerkan: Sätt PÅ flåkten på minsta farten:när du böjar att laga mat och lately den vara på i nagra minuter after att du är färedig. Öka farten bara om det skulle uppsta mycket rök och anga och använd ökad fart bara i extrema fall. Byt ut kolfitret(en) vid behov für att bevara en god lukt och effektivitet. Rengör fettifrett vid behov für att bevara fettiftilts effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manuale for att forbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filtrversion med intern Återcirkulation.

Franluftsversion

Matoset leds ut ur lokalen med hjäpl avett avledningsr som

är fixerat på anslutningsflänsen.

VARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

VARNING!

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutasör ha sama diameter som luftutslättet (anslutningsfländen).

I det fall man anvander ror och utloppsoppingar i vaggen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhjojnng av bullernivan.

Vi avsager oss daffor allt ansvar gallandeenna typ av problem.

! Använd att sä kort rör som möjigt.
! Röret skall vara sa rakt som möjigt (högsta tillatna vindel pa bojarna 90^ ).
! Undvik stora skillnader i röretsvärsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias fran odörer innan den leds ut i lokalen igen. När fläkten används medenna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 45cm om det ar fragan om en elektrisk spis och 50cm om det ar fragan om gasspis erkerbinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

! Elektrisk anslutning

Natspänngen skull motsvara spansngen som anges pa markplaten som sitter inne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lattilganglicit aven after installationen och som uppyfyller gällande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), eller om uttaget ar placerat pa en svårätkomlig plats skall en godkänd väpolig strombrytare installeras som garanter an fullkomlig frankoppling fran nätet i samband med overspänningsklass III, i enighet med installationsbestammelsema.

WARNING!

Kontrolera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därfor vart tekniiska servicekontor i det kabeln skadats.

Montering

Innan installationen pâborjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lämpiga for installationsplatsen.
• Ta ur det/de aktiva kolfitret/n om sabana ar medlevererade (se awhile den harfor gallande paragrafen). Denna /dessa monteras tillbaka endast om flakten skall anvandas som filterversion.
• Kontrolera att inget bifogat material (till exempl pásar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskäl), aviagsna eventuellt och spar.

Fläkten ar utrustad med fixeringspluggar som passar de flessta typ per av vaggar/tak. Det ar under alla handelier nödvändigt att rädfräga en kvalicerad fackman for att Förvissa sig om att materialen ar lampie der den aktuella typen av vagg/tak. Väggen/taket skall vara tillräcklig halffast for attbara upp fläktens vikt.

Funktion

Kontrollpanel med 6 tangenter

Det ar tillräcklig att vidrora flaktens kommandon for att aktivera Funktionerna.

ON/OFF-tangent for Belysning

Tangent for hastighetsval (utsugningseffekt) intensiv - Funktionsid 5 minutes: fläkten ställs in på denna effekt och after 5 minutes ätergår den till den tidigare inställningen.

Tangent for hastighetval (utsugningseffekt)
hög

Tangent for hastighetsval (utsugningseffekt)
medelhög- närenna tangent blinkar indikerar detta att kolfiltret behover rengöras aller bytas ut. Signaleringen for det aktiva kolfilrets mättning ar normalt avaktiverad, Uteslut elektroniken genom att trycka ned tangenten 0 under 3 sekunder for att aktivera signalen. Tryck direter ner tangenterna 1 och 2 samtidigt under 3 sekunder, inledningsvis blinkar endast tangent 1, direfter blinkar bada tangenterna 1 och 2 vilket indikerar att aktiveringen ägt rum. Upprepa forfarandet for att avaktivera signalen, inledningsvis blinkar tangenterna 1 och 2 direfter blinkar endast tangent 1 vilket indikerar att signalen avaktiverats.

Tangent for hastighetsval (utsugningseffekt)
låg - narenna tangent blinkar indikerar detta att fettfiltrret behover rengöras.

OFF-tangent for motorn (stand by) - Elektronisk avstängning - Aterställning av signaleringen av rengöring/byte av filter. OFF MOTOR

Tryck kort på tangenten für att stänge av motorn.

ÄTERSTÄLLNING AV FILTERSIGNALERINGEN

Tryck med fungerande fläkt och after att ha uftörnderhället på filtren ned tangenten tills en akustisk signal aktiveras. Den blinkende lysdiodon 1 (fettfiltret) eller 2 (kolfiltret) upphör att blinka.

ELEKTRONISK AVSTÄNGNING

Tryck in tangenten under 3 sekunder, fläktense elektroniska kontrollfunktion stängs av.

Denna Funktion ar till hjälp i samband med rengöring av Produkten.

For att aktivera den elektroniska Funktionen, igen uprepas operationen.

I det fall eventuella funkionsstörningar uppstár skall den elektriska anslutningen kopplas ifràn

under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om Funktionstörmingen fortssätter, kontakta servicekontoret.

Modell med trycknappspanl med 5 tangenter

T1. ON/OFF-tangen for belysning (Lysdiod L1 ar tänd)
T2. OFF-tangent - Tangent for val utsugningshastigkeit (effect) 1 (Lysdiod L2 ar tänd)
T3. Tangent for val av utsugningshastighet (effekt) 2 (Lysdiod L2+L3 ar tanda)
T4. Tangent for val av utsugningshastiget (effect) 3 (Lysdiod L2+L3+L4 ar tanda)
T5. Tangent for val av den intensiva utsugningshestigheten (effekten) (Lysioderna L2+L3+L4 ar tanda+ Lysdiod L5 blinkar) - Funktionstid 5 minutes - varefter fläkten automatiskt gär over till utsugningshestigkeit (effekt) 2.

Tidsinstäldd avstängning av fläkten (Lysdioderna blinkar): Genom att trycka ned tangenten for den utsugingshastigkeit (effekt) som fungerar for tillfället en andere gäng under mer än 2 sekunder aktiveras tidsinställningen av avstängningen av fläkten (OFF).

Följande avständingstider ard disponibla:
Utsugningshastigkeit (effekt) 1: 20 minutes
Utsugningshastigkeit (effekt) 2: 15 minutes
Utsugningshastigkeit (effekt) 3: 10 minutes
Intensiv utsugningshastigkeit (effekt): 5 minutes

Signal for filtrons mattning

Fläkten ar utrustad med en fonction som med jämna mellanrum indikerar när filtren ar igengrodda och kraver unterhalb.

Signal for fetffiltrets mattning: när flakten ar avstangd (OFF) tänds samtiga Lysdioder for utsugningshestigheterna (effekterna) under 40 sekunder.

Signal for det aktiva kolftilrets mättning: njr fläkten ar avständg OFF) blinkar samtiga Lysdioder for utsugningshestigheterna (effekterna) under 40 sekunder.

Aktivering av det aktiva kolftilrets signal for mätting: Vanligtvis ar Funktionen som signalerar att det aktiva kolftilret kraver unterhalb avaktiverad (OFF). Gör på foljande satt für att aktivera Funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under merøy 3 sekunder, Lysdioderna L3 och L5 böjar blinking.

Upprepaforfarandetforattavaktiverafunktionen, LysdiodernaL3ochL5borjarlysmedfastsken.

Tryck ned tangenten T2 under mer än 2 sekunder när fläkten ar i Funktion (ON), samtliga Lysdioder tänds under en kort stund.

OBS: om sökravs ar skall forfarandet upprepas i det fall bada signalerna (fettfilter och aktivt kofilter) ar aktiverade.

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 10a-20

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gang i帽子en (eller när indikatorn for filtres mattning - om sādan finns pa er modell - anger att detta arä nödvändigt), med ett milt rengöringsmedel, for hand ell er i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfārgas utan att detta på nagot sätt paverkar filtres uppsningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 19

Kolfitret fangar upp obehagiga odorer som uppst i samband med matlageningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad (eller nar indikatorn for fittrets mttning - om sadan finns pa er modell - anger att delta ar nodvändigt). Filtret kan INTE rengoras erller anervanvandas.

Runda Kolfilter

Applicera ett filter på varje sida for att tacka motorflakthjulets bada skyddsgaller och vrid dem direfter medurs.

Vid nudmontering vrider man filtret moturs.

Byte av Lampor

Fig. 22

Flakten ä urustad med ett belysningsystem som bygger pa Iysdiodsteknologi.

Lysioderna garanterar optimal belysning, uptill 10 ganger langre livslangd jamfort med konventionella lampor och mojiggor en energibesparing pa 90%

Kontakte den auktoriserade reservdelsäterforsäljaren vid byte av lampor.
