Typ produktu	Kuchynský digestor
Spôsob použitia	Odťahová (vonkajšie odvádzanie) alebo filtračná (vnútorné recirkulovanie)
Ovládací panel	Dotykový, 5 alebo 6 tlačidiel podľa modelu
Počet rýchlostí odsávania	4 (nízka, stredná, vysoká, intenzívna)
Intenzívna funkcia	Áno, trvanie 5 minút, automatický návrat na predchádzajúcu rýchlosť
Časové oneskorenie vypnutia	Áno, nastaviteľné: 20 min (rýchlosť 1), 15 min (rýchlosť 2), 10 min (rýchlosť 3), 5 min (intenzívna)
Osvetlenie	LED, dlhá životnosť, výmena autorizovaným servisom
Tukový filter	Kovový, umývateľný v umývačke alebo ručne (každý mesiac alebo na základe indikácie)
Uhlíkový filter	Pre recirkulačnú verziu, výmena každé 4 mesiace (neumývateľný, neregenerovateľný)
Indikátor nasýtenia filtrov	Áno, pre tukový filter (stále LED) a uhlíkový filter (blikajúce LED) - aktivovateľný/deaktivovateľný
Minimálna inštalačná vzdialenosť	45 cm (elektrické varenie) / 50 cm (plynové alebo zmiešané varenie)
Materiál tela	Nerezová oceľ a sklo (bežný odhad pre tento typ digestora)
Elektrické napájanie	220-240 V ~ 50/60 Hz (typická hodnota, overte na typovom štítku)
Ochrana	Odporúča sa normalizovaný istič pre úplné odpojenie
Vonkajšie čistenie	Vlhkou handričkou s neutrálnym tekutým čistiacim prostriedkom - nie alkohol, nie abrazíva
Bezpečnosť	Pred údržbou odpojte od elektrickej siete; neflambujte pod digestorom; nepoužívajte bez filtrov
Zhoda	EN/IEC 60335, EN/IEC 61591, EN 55014, atď.
Recyklácia	Nevyhodiť s domovým odpadom - riadiť sa smernicou OEEZ
Rozmery (Š x H x V)	Nie sú špecifikované v návode, pozrite typový štítok alebo inštalačnú príručku

Často kladené otázky - PRF0116967A ELICA

Ako vyčistiť tukový filter?

Tukový filter by sa mal čistiť aspoň raz za mesiac (alebo keď sa rozsvieti indikátor nasýtenia). Demontujte ho potiahnutím pružinovej rukoväte. Umyte ho ručne neagresívnym čistiacim prostriedkom alebo v umývačke pri nízkej teplote a krátkom cykle. Po vysušení ho vložte späť.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter by sa mal vymeniť najneskôr každé 4 mesiace (alebo keď bliká indikátor nasýtenia). Nedá sa čistiť ani regenerovať. Používajte iba filtre odporúčané výrobcom.

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Minimálna vzdialenosť je 45 cm pre elektrické sporáky a 50 cm pre plynové alebo zmiešané sporáky. Vždy dodržujte väčšiu vzdialenosť, ak je špecifikovaná výrobcom varnej dosky.

Ako interpretovať indikátor nasýtenia filtrov?

Keď je digestor vypnutý, ak všetky LED svietia nepretržite 40 sekúnd, znamená to, že tukový filter je potrebné vyčistiť. Ak všetky LED blikajú 40 sekúnd, znamená to, že uhlíkový filter je potrebné vymeniť.

Ako aktivovať alebo deaktivovať signál nasýtenia uhlíkového filtra?

Na aktiváciu signálu vypnite digestor a súčasne stlačte tlačidlá T3 a T5 na viac ako 3 sekundy. LED L3 a L5 blikajú na potvrdenie. Opakujte operáciu na deaktiváciu (LED svietia nepretržite).

Ako používať časové oneskorenie vypnutia?

Počas prevádzky digestora pri určitej rýchlosti stlačte tlačidlo tejto rýchlosti na viac ako 2 sekundy. LED blikajú a digestor sa automaticky vypne po: 20 min (rýchlosť 1), 15 min (rýchlosť 2), 10 min (rýchlosť 3) alebo 5 min (intenzívna rýchlosť).

Čo robiť, ak digestor nefunguje správne?

Odpojte digestor od napájania na približne 5 sekúnd, potom ho znova zapojte. Ak problém pretrváva, kontaktujte príslušný servis. Skontrolujte tiež, či nie sú upchaté filtre.

Ako vymeniť LED lampy?

LED lampy sú integrované a musia byť vymenené iba autorizovaným servisným strediskom. Kontaktujte popredajný servis pre náhradné diely. Nikdy nepoužívajte digestor bez správne namontovaných lámp.

Môžem používať digestor bez filtrov?

Nie, nikdy nepoužívajte digestor bez správne namontovaného roštu a filtrov. Absencia filtrov môže poškodiť motor a predstavuje riziko požiaru. Pred každým použitím sa uistite, že sú filtre na svojom mieste.

Ako nainštalovať digestor v odťahovej verzii?

Odstráňte uhlíkový filter, ak je prítomný. Pripojte odvádzaciu hadicu (nie je súčasťou balenia) s priemerom rovným prírube digestora. Minimalizujte počet ohybov a zmeny prierezu. Odvádzaný vzduch nesmie byť vedený do potrubia používaného pre plynové spotrebiče.

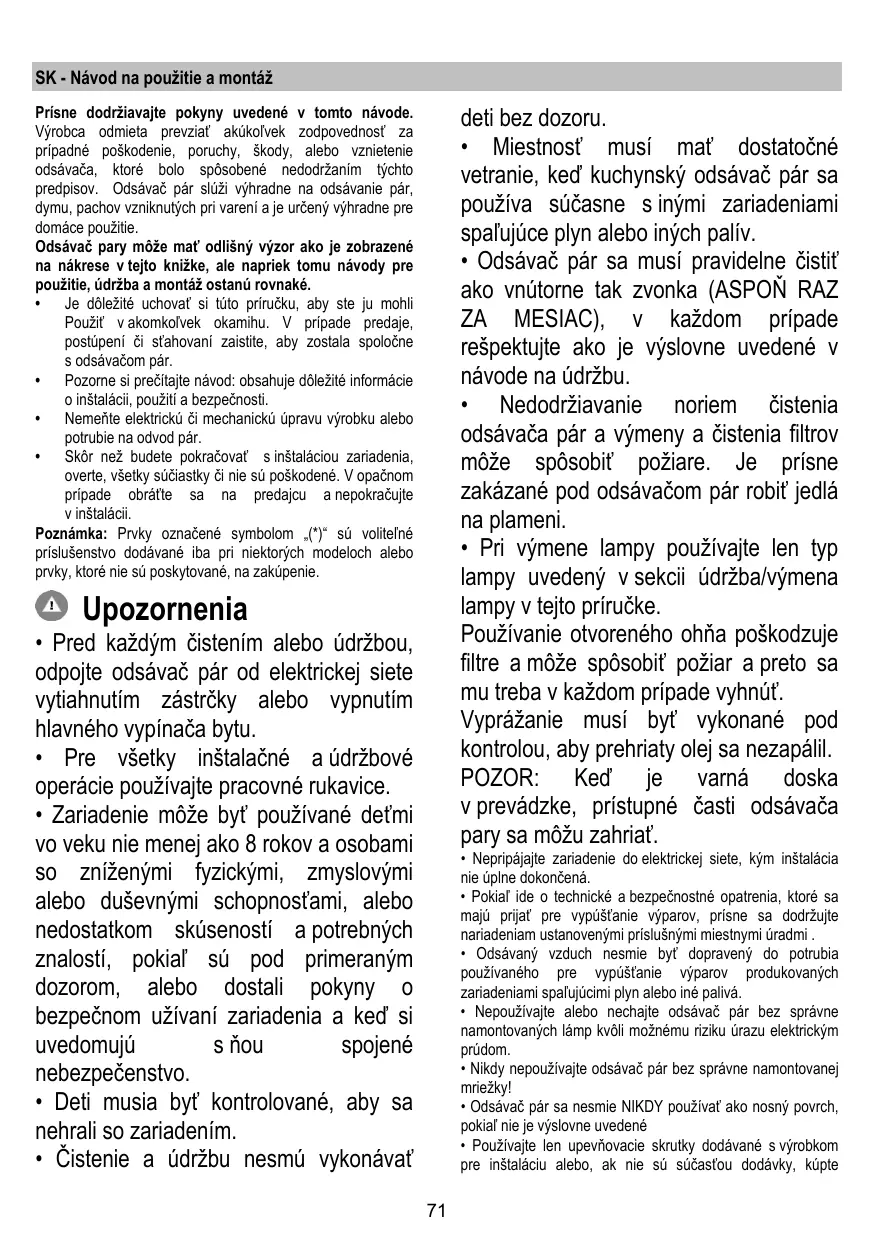

NÁVOD NA OBSLUHU PRF0116967A ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár a pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pár môže mať odlišný vzhľad ako je zobrazený na nákrese v tejto knihe, ale napriek tomu návody na použitie, údržbu a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú ani mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom (*) sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať

deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa súčasne so zariadeniami spaľujúcimi plyn alebo iné palivá. - Odsávač pár sa musí pravidelne čistiť ako vnútri, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ak je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni. - Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produktov zariadení spaľujúcich plyn alebo iné palivá. Nepoužívajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte

správny typ skrutiek.

• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom. Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládačom alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pár vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových rúr a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

Nasatý vzduch sa pred znovu privedením do miestnosti zbaví mastnoty a zápachu. Aby sa mohol odsávač pár používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia ako 45 cm v prípade elektrických sporákov, 50 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej

montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než začnete pripájať obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či zakúpený výrobok má vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Činnosť

Ovládací panel so 6 tlačidlami

Pre voľbu funkcií odsávača pár je dostatočné dotknúť sa zľahka kĺzavého tlačidla.

Tlačidlo voľby intenzívnej rýchlosti (výkonnosť odsávania) - trvanie 5 minút: Odsávač pár nastaví tento výkon a po uplynutí 5 minút sa vráti do predchádzajúceho nastavenia.

Tlačidlo voľby vysokej rýchlosti (výkonnosť odsávania).

Tlačidlo voľby rýchlosti (výkon odsávania) strednej - keď bliká, upozorňuje na potrebu umytia alebo výmeny uhlíkového filtra. Táto signalizácia je normálne deaktivovaná. Pre

aktiváciu signalizácie, vypnite elektroniku stlačením tlačidla 0 na 3 sekundy.

Následne stlačte súčasne tlačidlá 1 a 2 na 3 sekundy, najprv bude blikať iba tlačidlo 1, potom budú blikať obe tlačidlá 1 a 2 oznamujúce aktiváciu. Zopakujte operáciu pre deaktiváciu signalizácie, najprv budú blikať tlačidlá 1 a 2, potom bude blikať iba tlačidlo 1 oznamujúce deaktiváciu.

Tlačidlo OFF motor (stand by) - Zapnutie elektroniky - Reset signalizácie umývanie/výmena filtrov.

OFF MOTOR

Pri zapnutom odsávači pár, po vykonaní údržby filtrov, stlačte tlačidlo po zvukový signál. Blikajúca kontrolka LED 1 (tukový filter) alebo 2 (uhlíkový filter) prestane blikať.

VYPNUTIE ELEKTRONIKY

Stlačte tlačidlo na dobu 3 sekúnd, vypne sa elektronika riadenia odsávača pár.

Táto funkcia môže byť užitočná počas čistenia výrobku.

Pre opätovné zapnutie elektroniky je postačujúce zopakovať operáciu.

V prípade eventuálnych porúch v činnosti, skôr ako sa obrátite na odbornú asistenciu, odpojte aspoň na 5 sekúnd zariadenie od elektrického prívodu odpojením zástrčky a znova ho napojte. V prípade, že by porucha v činnosti pretrvávala, obráťte sa na odbornú asistenciu.

Model s ovládačom s 5 tlačidlami

T1. Tlačidlo ON/OFF svetlá (LED L1 svieti) T2. Tlačidlo OFF - Tlačidlo voľby rýchlosti (výkonu) odsávania 1 (LED L2 svieti) T3. Tlačidlo voľby rýchlosti (výkonu) odsávania 2 (LED L2+L3 svietia) T4. Tlačidlo voľby rýchlosti (výkonu) odsávania 3 (LED L2+L3+L4 svietia) T5. Tlačidlo voľby rýchlosti (výkonu) intenzívneho odsávania (LED L2+L3+L4 svietia + LED L5 bliká) - doba trvania 5 minút - po ktorej sa odsávač pary automaticky nastaví na rýchlosť (výkon) odsávania 2.

Oneskorené vypnutie odsávača pary (blikajúce LED): Je možné nastaviť oneskorené vypnutie odsávača pary (OFF) stlačením znovu po dobu dlhšiu ako 2 sekundy tlačidlo rýchlosti (výkonu) odsávania, ktoré je v tom okamihu aktívne. Doby oneskoreného vypnutia sú: Rýchlosť (výkon) odsávania 1: 20 minút Rýchlosť (výkon) odsávania 2: 15 minút Rýchlosť (výkon) odsávania 3: 10 minút Rýchlosť (výkon) odsávania intenzívna: 5 minút

Signalizácia nasýtenia filtra

Odsávač pary je vybavený funkciou, ktorá v pravidelných intervaloch upozorní používateľa, keď sú filtre nasýtené a je treba vykonať ich údržbu.

Signalizácia nasýtenia protitukového filtra: Pri vypnutom odsávači pary (OFF) všetky LED rýchlosti (výkonov) odsávania sa zasvietia na trvalo po dobu 40 sekúnd.

Signalizácia nasýtenia filtrov s aktívnym uhlím: Pri vypnutom odsávači pary (OFF) všetky LED rýchlosti (výkonov) odsávania blikajú po dobu 40 sekúnd.

Aktivácia signalizácie nasýtenia filtra s aktívnym uhlím: je normálne vypnutá, pre jej aktiváciu vypnite odsávač pary (OFF) a stlačte súčasne tlačidlá T3 a T5 na dobu dlhšiu ako 3 sekundy, LED L3 a L5 začnú blinkať.

Pre deaktiváciu zopakujte operáciu, L3 a L5 sa zasvietia na stabilne.

Obnova signalizácie nasýtenia filtrov:

Pri zapnutom odsávači pary (ON) stlačte tlačidlo T2 na dobu dlhšiu ako 2 sekundy, všetky LED sa nakrátko zasvietia.

Poznámka: Ak je to potrebné, zopakujte postup v prípade, že obe signalizácie (protitukový filter a filter s aktívnym uhlím) sú aktívne.

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 10a-20

Uhoľný filter (iba pre filtračné verzie)

Obr. 19

Udrží nepríjemné zápachy pochádzajúce z varenia.

Nasýtenosť uhoľného filtra sa odhalí iba po viac-menej predĺženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýtenosti filtrov - ak sa ním príslušný model vybavený - upozorní na túto nevyhnutnosť).

NEMÔŽE byť umývaný alebo regenerovaný.

Použite jeden na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočte smerom hodinových ručičiek.

Kvôli odmontovaniu pootočte oproti smeru hodinových ručičiek.

Výmena žiaroviek

Obr. 22

Odťah pár je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.
