BEDIENUNGSANLEITUNG PRF0116967A ELICA

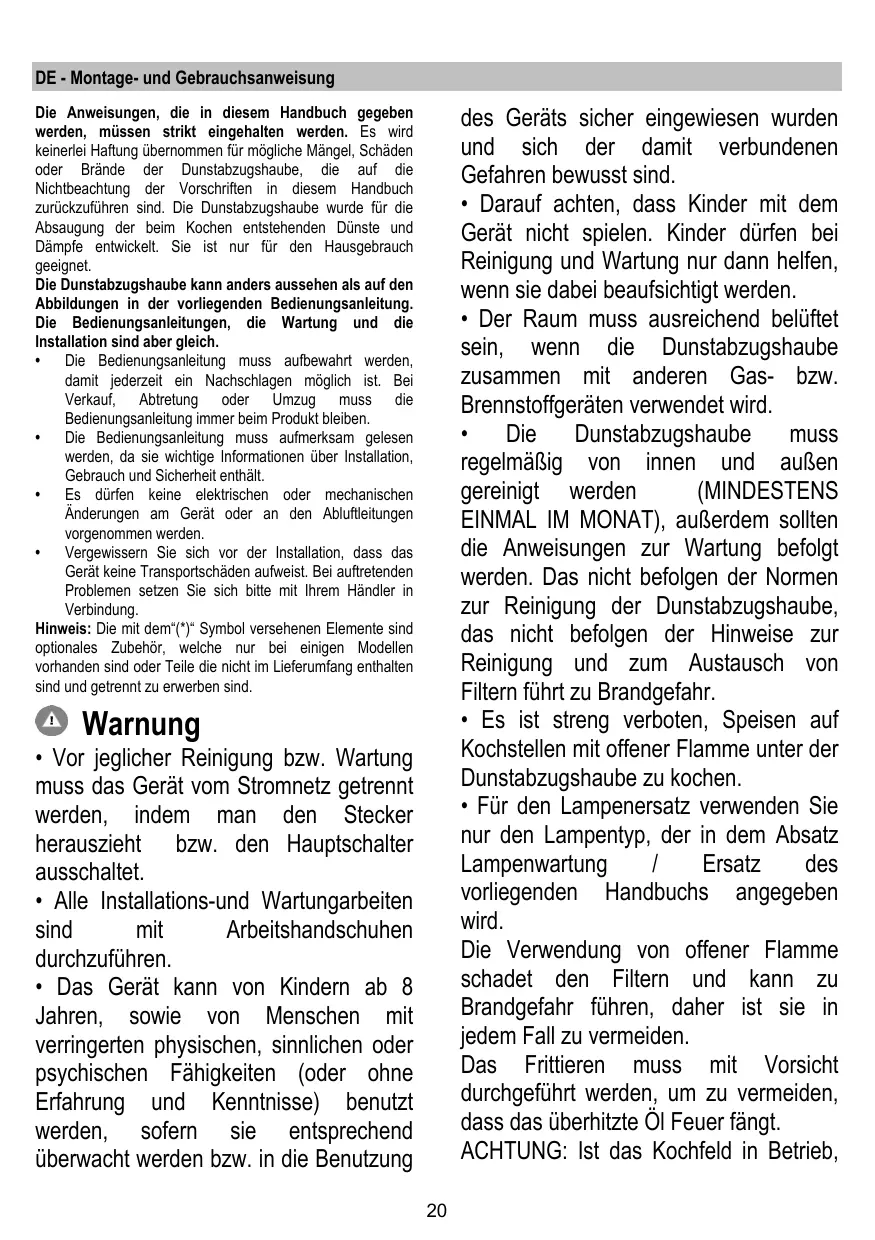

DE - Montage- und Gebrauchsanweisung Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird Keinerlei Hafung übeommen für mêgliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschrilen in diesem _ Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämple entwickelt. Sie ist nur für den Hausgebrauch geeignet. Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanieitungen, die Wartung und die Installation sind aber gleich. + Die Bedienungsanleïtung muss aufbewahrt werden, damit jederzeit ein Nachschlagen mglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produktbleiben + Die Bedienungsankïtung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherhei enthält. + Es düren keine elektischen oder mechanischen Anderungen am Gerät oder an den Abluflitungen vorgenommen werden + Vergewissem Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Inrem Händler in Verbindung. Hinweis: Die mit dem'{*)" Symbol versehenen Elemente sind optionales Zubehôr, welche nur bei einigen Modellen vorhanden sind oder Telle die nicht im Lieferumfang enthalten sind und getrennt zu enwerben sind © Warnung + Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet. + Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen. + Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenninisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung

des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind. + Darauf achten, dass Kinder mit dem Gerät nicht spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. + Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird. + Die Dunstabzugshaube muss regelmäRig von innen und auRen gereinigt werden (MINDESTENS EINMAL IM MONAT), auRerdem sollten die Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr. + Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen. + Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist sie in jedem Fall zu vermeiden. Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Ôl Feuer fängt. ACHTUNG: ist das Kochfeld in Betrieb,

kônnen zugängliche Teile der Dunstabzugshaube heiR werden. Achtung! Das Gerät nicht an das Stromnetz anschliefen, bis die Installation vollständig abgeschlossen ist. Für das Ableiten der Küchengerüche halten Sie sich an die Voschriften der ôrtlichen Behôrde halten. + Bei gleichzeïtigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht grôBer als 4 Pa (4 x 10" bar) sein. + Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt. + Benuten Sie die Haube nicht ohne korekt montierte Lampen, um Stromschlaggefahr zu vermeiden. + Die Dunstabzugshaube niemals ohne richtig instaliertes Gitter verwenden! + Die Dunstabzugshaube darf NIEMALS als Aufagefäche venwendet werden, sofem es nicht ausdrückich angegeben ist. + Venwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. + Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. + Im Zweïfelsfall, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal. À ACHTUNGI! + Schrauben und Befestigungselemente, die nicht in Übereinstmmung mit diesen Hinweisen sind, kônnen zur elektrischen Gefährdung führen: + Nicht mit einem extemen Timer, einer Schaltuhr oder einer Fembedienung oder jeglicher … anderer Vorrichtung, die sich automatisch aktiviert, verwenden. In Übereinstimmung mit den Anforderungen der Europäischen Richtinie 2012/9/EC über Elektro- und Elektronik-Algeräte (WEEE) ist voriegendes Gerät mit einer Kennzeichnung versehen Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammiung zuführen. Im unsortierten Siedlungsmül Kônnte ein solches Gerät durch unsachgemälie Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der bellegenden Produktdokumentation ist folgendes Symbol mm einer durchgestrichenen Abfaltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zuléssig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemä® den êrlichen Bestimmungen zur Abfallbeseïtigung erfolgen: Bitte wenden Sie sich an die zuständigen Behôrden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmül oder an den Händler, bei dem Sie dieses Gerät erworben haben, um vieltere Informationen über Behandlung, Verwertung und Wiedervenvendung dieses Produkts zu erhalten. Gerät entwickel, getestet und hergestelt nach: “Sicherheit. ENIEC 603351; ENIEC 60335-2-31, ENIEC

-LeistngsféhigkeiGebrauchstauglichkeit: ENIEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; ENIEC 60704-2-13; ENIEC 60704-3; ISO 3741; EN 50564; IEC

*EMC: EN 550141; CISPR 14-1: EN 55014-2; CISPR 14-2; ENIEC 61000-3-2; ENIEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringem Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind Erhôhen Sie die Geschwindigkeit nur bei groRen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Siluationen. Wechseln Sie die Kohleflter, wenn_notwendig, um eine gute Geruchsreduzierung zu gewährieisten. Säubem Sie die Fetilter, wenn notwendig, um eine gute Fetfiterungseffizienz zu gewähreisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen gréssten Durchmesser des Luftaustrttssystems, um die Leistungstähigkeit zu optimieren und die Geräuschentwicklung zu minimieren Betriebsart Die Haube kann sowohl als Ablufigerät als auch als Umiuigerät eingesetzt werden. Abluftbetrieb Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird. À HINWEIS! Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden. Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen. À HINWEIS! Sole die Dunstabzugshaube mit Aktivkohlelter versehen sein, so muss dieser entfernt werden. Die Dunstabzugshaube an Abluftrohre und Abluftôfinungen in der Wand anschlieRen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch). Die Benutzung von Rohren und Abluftôfinungen mit geringerem Durchmesser verursacht eine Verringerung der Ablufleistung und eine drastische Zunahme der Geräuschentnicklung Bei Nichtbeachtung der Anweïsungen übemimmt der Hersteller keine Haftung.

1 Ein méglchst kurzes Rohr venvenden 1 Ein Rohrsystem mit einer môglichst geringen Anzahl von Krümmungen venvenden (max. Winkel der Krümmung 90°). 1 Starke Anderungen des Rohrdurchmessers sind zu vermeiden ê Umiuftbetrieb Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführt wird. Um die Abzugshaube in dieser Version zu venwenden, müssen Sie ein zusätzlches Filtersystem, welches auf Akivkohe basiert,installieren. Befestigung Der Abstand zwischen der Abstellläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 45cm im Fall von elekrischen Kochfeldem und 50cm im Fall von Gas- oder Kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen grôkeren Abstand vorgeben, ist dieser zu berücksichtigen. AN Elektrischer Anschluss Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieRen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglch ist, ist ein normgerechter zwelpoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert. À HINWEIS! Vor der Inbetriebnahme muss sichergestell werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäR montiert wurde. Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden. Montage Bevor Sie mit der Montage beginnen: + Überprüfen Sie, dass das erstandene Produkt von der Grôke her dem Bereich entspricht, in dem es angebracht werden soll. + Entfemen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz “Wartung'). Derdie Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umiuftbetrieb verwendet werden soll.

• Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im

Lieferumfang enthaltenes Material (zum Beispiel Tütchen mit Schrauben (*), die Garantie (*), usw.) befindet, falls vorhanden, entfemen Sie dieses und heben Sie sie auf. Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken gesignet sind. Trotzdem sole ein qualifier Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweiige Wand/Decke gesignet sind. AuBerdem muR die Wand/Decke das Gewicht der Abzugshaube tragen kônnen. Betrieb Bedienfeld mit 6 Tasten Zur Auswahl der Funktionen der Haube genügt es, die Tasten zu berühren. Taste Licht EIN/AUS Auswahltaste für Intensivstufe (Saugstärke) — Dauer 5 Minuten:Die Dunstabzugshaube schaltet diese Betriebsstufe ein und nach 5 Minuten schaltet sie auf die vorhergehende Betriebsstufe zurück. Auswahltaste für hohe Saugstärke Auswahitaste für die mittlere Saugstärke — wenn sie blinkt, muss der Kohlefiter gereinigt oder ausgewechselt werden. Diese Anzeigefunkton ist normalerweise nicht akiv. Um sie zu aktivieren, schliessen Sie den elektronischen Datenaustausch aus, indem Sie die Taste 0 3 Sekunden gedrückt halten. Anschliessend halten Sie die Tasten 1 und 2 3 Sekunden gleichzeitig gedrückt, die Taste 1 wird als Erste blinken, dann blinken die beiden Tasten 1 und 2 zusammen. Diesen Vorgang wiederholen, um die Anzeïigefunktion zu deaktivieren. In dissem Fall fangen die Tasten 4 und 2 zuerst an, zusammen zu blinken, Wenn die Anzeigefunktion deaktiviert ist, schaltet sich die Taste 2 aus und Taste 1 blinkt weiter. Auswahitaste für die niedrige Saugstärke — wenn sie blinkt, muss der Fettiter gereinigt werden : Taste Motor AUS (Stand-by) — Abschaltung À der Elekkonik - Reset der Filtersätigungsanzeige. MOTOR AUS Kurz drücken, um den Motor auszuschalten.

Nachdem Sie die Filter gereinigt bzw. ausgewechselt haben, betétigen Sie die Taste bei eingeschalteter Haube, bis der Signalton ausgelést wird. Die blinkende Led 1 (Fettiter) oder 2 (Aktivkohlefiter) hôrt auf, zu blinken

AUSSCHALTEN DER ELEKTRONIK

Wenn man die Taste 3 Sekunden lang gedrückt hält, wird die Steuerungselektronik der Haube abgeschaltet. Diese Funktion kann bei der Reinigung des Produkts dienlich sein Um die Elektronik wieder einzuschalten, genügt es die Taste noch einmal wie oben beschrieben zu drücken Die Dunstabzugshaube oder die Bedienungselemente funktonieren nicht: Für mindestens 5 Sekunden die Strom- versorgung der Dunstabzugshaube unterbrechen und dann die Haube emeut einschalten. Kann die Stérung nicht behoben werden, kontaktieren Sie bitte den Kundendienst Modell mit 5-Tasten-Bedienfeld L2 L3 La L5 bo 00 000 00 T2 T3 T4 T5 T1. ON / OFF-Taste Lichter (LED LA leuchtet) T2. OFF-Taste - Wahltaste Geschwindigkeit (Leistung) Saugwirkung -1 (LED L2 leuchtet) T3. Kurzwahl-Taste (Power) Saugwirkung 2 (LED L2 + L3 leuchtet) T4. Kurzwahl-Taste (Power) Saugwirkung 3 (LED L2 + L3 + LA leuchtet) T5. Kurzwahl.Taste (Power) Saugwirkung intensive (LED L2 + L3 + LA leuchtet + LED LS blinkend) - Dauer 5 Minuten - nach dem die Haube automatisch die Geschwindigkeit (Leistung) Sauguirkung 2 eingestell. Verzëgerte Abschaltung der Haube (LED blnkt: Sie kônnen die verzôgerte Abschaltung (Sleep-Timer) der Haube (OFF) éinrichten, indem Sie für mehr als 2 Sekunden auf die Geschwindigkeit (Leistung) Saugwirkung, welche gerade aktiv ist, drücken. Die môglichen Verzôgerungszeiten sind wie folgt: Geschwindigkeit (Leistung) Saugwirkung 1: 20 Minuten Geschwindigkeit (Leistung) Saugwirkung 2: 15 Minuten Geschwindigkeit (Leistung) Saugwirkung 3: 10 Minuten Geschwindigkeit (Leistung) Saugwirkung intensiv: 5 Minuten Filtersättigungsanzeige Die Haube ist mit einer Funktion ausgerichtet, die in regelmäBigen Abständen, den Benutzer wamen, wenn die Filer gesétigt sind und sie eine Durchführung von Wartungsarbeiten benôtigen.

Fettiter-Sättigungsanzeige: Mit ausgeschalteter Haube (OFF) alle LED Geschwindigkeiten (Leistung) auf Sog gestell leuchten für 40 Sekunden Sättigungssignal Aktivkohlefilter: _ Mit ausgeschalteter Haube (OFF) blinken alle LED Geschwindigkeiten (Kraft-) Saugwirkung für 40 Sekunden. Die Aktivirung des Sättigungssignal Aktivkohlefiter: Dieser ist in der Regel ausgeschaltet um sie anzuschalten die Haube ausgeschalten (OFF), und zur gleichen Zeit beide Tasten T3 und TS für mehr als 3 Sekunden drücken, die LED L3 und L5 beginnen zu blinken. Zum diese zu deaktivieren wiederholen den Vorgang, die LEDs L3 und LS leuchien beständig. Reset-Signal Sättigung der Filter: Mit angeschalteter Haube (ON), drücken Sie die Taste T2 für mehr als 2 Sekunden, alle LEDS leuchten kurz auf. Hinweis: Falls erforderich, wiederholen Sie den Vorgang wenn beide_ Fallerichte (Fettlter und Aktivkohleflter) aktiv sind Wartung Reinigung Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch _verwenden. KEINE WERKZEUGE ODER GERÂTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN! Fettfilter Bild 10a-20 Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden. Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter - sofem bei dem jeweiligen Model vorgesehen - dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfiter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriff ziehen. Aktivkohlefilter (nur bei der Umluftversion) Bild 19 Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Relnigung des Fetfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sätigung des Aktivkohlefilters auf. Auf jeden Fall muR der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter — sofem bei dem jewelligen Modell vorgesehen - diese Nobendigkeit anzeigt)

ausgewechselt werden. Er kann NICHT gereinigt oder emeut aktiviert werden. Runde Aktivkohlefilter Links und rechts vom Motorlaufrad je einen Kohleflter auf das Schutzgitter auflegen und zum Befestigen den Zentralgrff P im Uhrzeigersinn drehen. Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn drehen. Ersetzen der Lampen Bild 22 Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet Die LEDs ermôglichen eine optimale Beleuchtung der Kochfäche. Sie haben eine Leistungsdauer, die das Zehnfache deren der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%. Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.
