PRF0116967A - Gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Virtuvinis gartraukis
Naudojimo būdas	Ištraukiamasis (išorinis išvedimas) arba filtruojamasis (vidinis recirkuliavimas)
Valdymo skydelis	Jutiklinis, 5 arba 6 mygtukai priklausomai nuo modelio
Ištraukimo greičių skaičius	4 (žemas, vidutinis, aukštas, intensyvus)
Intensyvi funkcija	Taip, trukmė 5 minutės, automatinis grįžimas prie ankstesnio greičio
Uždelstas išjungimas	Taip, reguliuojamas: 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis), 5 min (intensyvus)
Apšvietimas	LED, ilgaamžis, keičiamas įgaliotojo serviso
Riebalų filtras	Metalinis, plaunamas indaplovėje arba rankomis (kas mėnesį arba pagal indikaciją)
Anglies filtras	Recirkuliacinei versijai, keičiamas kas 4 mėnesius (neplaunamas, neregeneruojamas)
Filtrų prisotinimo indikatorius	Taip, riebalų filtrui (LED dega pastoviai) ir anglies filtrui (LED mirksi) - įjungiamas/išjungiamas
Minimalus montavimo atstumas	45 cm (elektrinė viryklė) / 50 cm (dujinė arba mišri viryklė)
Korpuso medžiaga	Nerūdijantis plienas ir stiklas (įprasta šio tipo gartraukiams)
Maitinimas	220-240 V ~ 50/60 Hz (tipinė vertė, patikrinkite ant vardinės plokštelės)
Apsauga	Rekomenduojamas standartinis grandinės pertraukiklis visiškam atjungimui
Išorės valymas	Drėgna šluoste su neutraliu skystu plovikliu – jokio alkoholio, jokių abrazyvų
Sauga	Atjunkite prieš priežiūrą; nedeginkite po gartraukiu; nenaudokite be filtrų
Atitiktis	EN/IEC 60335, EN/IEC 61591, EN 55014 ir kt.
Perdirbimas	Neišmeskite su buitinėmis atliekomis – laikykitės WEEE direktyvos
Matmenys (P x G x A)	Nenurodyti instrukcijoje, žiūrėkite vardinę plokštelę arba montavimo vadovą

Dažnai užduodami klausimai - PRF0116967A ELICA

Kaip išvalyti riebalų filtrą?

Riebalų filtras turi būti valomas ne rečiau kaip kartą per mėnesį (arba kai užsidega prisotinimo indikatorius). Išmontuokite jį traukdami spyruoklinę rankenėlę. Išplaukite rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje ir greitu ciklu. Po džiovinimo vėl uždėkite.

Kada pakeisti anglies filtrą?

Anglies filtras turi būti keičiamas ne rečiau kaip kas 4 mėnesius (arba kai prisotinimo indikatorius mirksi). Jo negalima valyti nei regeneruoti. Naudokite tik gamintojo rekomenduojamus filtrus.

Koks minimalus atstumas tarp gartraukio ir viryklės?

Minimalus atstumas yra 45 cm elektrinėms viryklėms ir 50 cm dujinėms arba mišrioms viryklėms. Visada laikykitės didesnio atstumo, jei jį nurodo viryklės gamintojas.

Kaip interpretuoti filtrų prisotinimo indikatorių?

Kai gartraukis išjungtas, jei visi šviesos diodai dega pastoviai 40 sekundžių, tai reiškia, kad riebalų filtrą reikia valyti. Jei visi šviesos diodai mirksi 40 sekundžių, tai reiškia, kad anglies filtrą reikia pakeisti.

Kaip įjungti arba išjungti anglies filtro prisotinimo signalą?

Norėdami įjungti signalą, išjunkite gartraukį ir vienu metu paspauskite mygtukus T3 ir T5 ilgiau nei 3 sekundes. Patvirtinimui mirksi LED L3 ir L5. Norėdami išjungti, pakartokite veiksmą (LED dega pastoviai).

Kaip naudoti uždelstą išjungimą?

Kai gartraukis veikia tam tikru greičiu, paspauskite to greičio mygtuką ilgiau nei 2 sekundes. LED mirksi, o gartraukis automatiškai išsijungs po: 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis) arba 5 min (intensyvus greitis).

Ką daryti, jei gartraukis neveikia tinkamai?

Atjunkite gartraukį nuo maitinimo maždaug 5 sekundėms, tada vėl prijunkite. Jei problema išlieka, susisiekite su kompetentingu remonto centru. Taip pat patikrinkite, ar filtrai nėra užsikimšę.

Kaip pakeisti LED lemputes?

LED lemputės yra integruotos ir jas gali keisti tik įgaliotas serviso centras. Dėl atsarginių dalių kreipkitės į techninės priežiūros tarnybą. Niekada nenaudokite gartraukio be tinkamai sumontuotų lempučių.

Ar galiu naudoti gartraukį be filtrų?

Ne, niekada nenaudokite gartraukio be tinkamai sumontuotų grotelių ir filtrų. Filtrų nebuvimas gali sugadinti variklį ir sukelti gaisro pavojų. Prieš kiekvieną naudojimą įsitikinkite, kad filtrai yra vietoje.

Kaip sumontuoti gartraukį ištraukimo versijoje?

Nuimkite anglies filtrą, jei jis yra. Prijunkite išmetimo vamzdį (nepridedamas), kurio skersmuo atitinka gartraukio jungties flanšą. Sumažinkite alkūnių skaičių ir skerspjūvio pokyčius. Išmetamas oras neturi būti nukreipiamas į ortakį, naudojamą dujiniams prietaisams.

NAUDOJIMO INSTRUKCIJA PRF0116967A ELICA

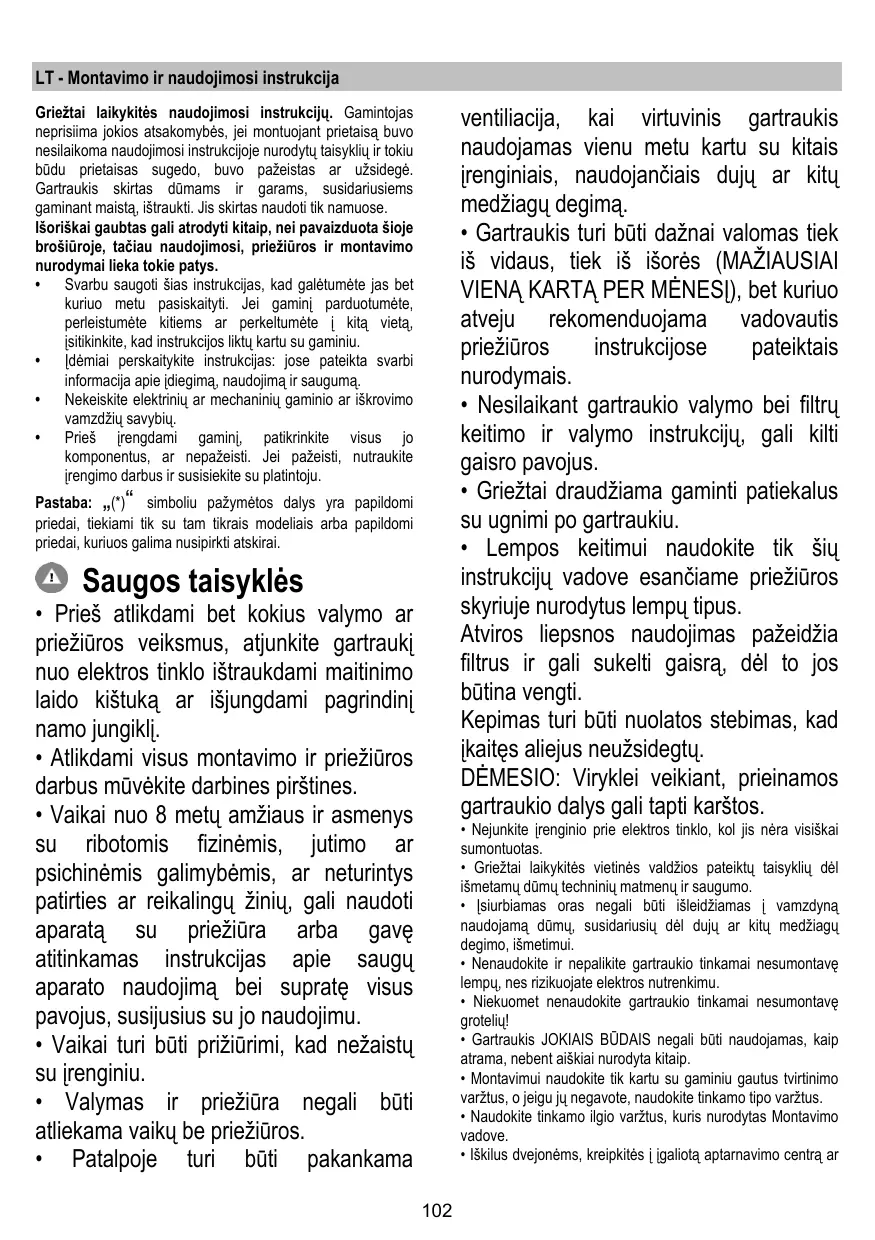

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimo instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimo instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. - Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar iškvietimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: ^* "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros. Patalpoje turi būti pakankama

ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitas medžiagas degimui.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, todėl jų būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas. Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
• Įsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekada nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kurie nurodyti Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar

panasus kvalifikuotas personalas.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo įtaisu, automatiškai suaktyvinamu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių prietaisų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, junkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsavimo veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo įranga

Garai išstumiami į išorę per išmetimo vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Išmetimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijunkite gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

Naudokite pakankamo ilgio vamzdį. Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90°). Stenkitės iš esmės nekeisti vamzdžių sekcijų.

Versija su filtru

Prieš patekdamas į kambarį, traukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 45 cm, o jei viryklė dujinė ar kombinuota - 50 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdėjimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdėjimo, yra naudojamas dvipolis jungiklis, pagal visas įdėjimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO!

Prieš prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į techninės pagalbos centrą dėl kabelio keitimo.

Montavimas

Prieš pradedant įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.

komplekte (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.

• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t. t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai senų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam senų/lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

6 mygtukų valdymo pultelis

Norėdami pasirinkti gaubto funkcijas, spauskite atitinkamos komandos mygtuką.

Noredami pasirinkti gaubto funkcijas, spauskite atitinkamos komandos mygtuką.

Apšvietimo įjungimo/išjungimo mygtukas ON/OFF

Intensyvaus greičio (ištraukimo galios) nustatymo mygtukas, trukmė – 5 minutės: gaubtas įjungia šį galingumą ir, praėjus 5 minutėms, persijungia į anksčiau nustatytą režimą.

Didelio greičio (įtraukimo galios) nustatymo mygtukas

Vidutinio greičio (įtraukimo galios) nustatymo mygtukas. Kai jis mirksi, reiškia, kad anglies filtrą reikia išplauti arba pakeisti. Paprastai šis signalas yra išjungtas. Norėdami įjungti signalą, išjunkite visus elektroninius elementus, paspausdami mygtuką 0 ir laikydami jį nuspaudę 3 sekundes.

Atlikę šį veiksmą, vienu metu paspauskite mygtukus 1 ir 2 ir laikykite nuspaudę 3 sekundes. Iš pradžių mirksės tik mygtukas 1, po to pradės mirksėti abu mygtukai 1 ir 2 – tai reiškia, kad signalas įjungtas. Norėdami išjungti signalą, pakartokite pirmiau aprašytus veiksmus. Iš pradžių mirksės mygtukai 1 ir 2, po to pradės mirksėti tik mygtukas 1 – tai reiškia, kad signalas išjungtas.

Mažo greičio (įtraukimo galios) nustatymo mygtukas: kai jis mirksi, reiškia, kad reikia išplauti riebalų filtrą.

Variklio išjungimo (parengties) mygtukas OFF, elektros atjungimo mygtukas, filtrų plovimo/keitimo signalo nustatymo mygtukas.

VARIKLIO IŠJUNGIMAS OFF

Atlikę filtrų priežiūros darbus ir įjungę gaubtą, paspauskite ir laikykite nuspaudę mygtuką, kol išgirsite garso signalą. Mirksintis šviesos diodas 1 (riebalų filtras) arba 2 (anglies filtras) nustos mirksėti.

ELEKTROS ATJUNGIMAS

Mygtuką laikykite paspaudę 3 sekundes, kol bus atjungta gaubto valdymo elektra. Ši funkcija gali praversti valant gaminį.

Norėdami vėl įjungti elektrą, pakartokite veiksmą.

Galimo veikimo sutrikimo atveju, prieš kreipdamiesi į specialistą, bent 5 sekundėms išjunkite aparatą iš elektros tinklo, ištraukdami kištuką, po to vėl įjunkite. Tuo atveju, jei veikimo sutrikimas neišnyktų, kreipkitės pagalbos į specialistus.

Modelis, kurio skyde yra 5 mygtukai

Gaubto išjungimo uždelsimas (mirksi šviesos diodai): Galima nustatyti gaubto išjungimo (IŠJ.) uždelsimą, dar kartą paspaudžiant jungto greičio (galingumo) mygtuką ir laikant jį nuspaudus ilgiau nei 2 sekundes.

Galimas išjungimo uždelsimo laikas:

1 įtraukimo greitis (galingumas): 20 minučių; 2 įtraukimo greitis (galingumas): 15 minučių; 3 įtraukimo greitis (galingumas): 10 minučių; Intensyvus įtraukimo greitis (galingumas): 5 minutės.

Filtrų prisisotinimo signalas

Gaubte yra numatyta funkcija, kurios dėka naudotojas įspėjamas apie filtrų prisisotinimą ir būtinybę atlikti jų priežiūrą. Riebalu filtro prisisotinimo signalas: esant išjungtam gaubtui (IŠJ.), visi ištraukimo greičio (galingumo) šviesos diodai įsijungia ir dega 40 sekundžių.

Aktyviosios anglies filtro prisisotinimo signalas: esant

išjungtam gaubtui (IŠJ.), visi ištraukimo greičio (galingumo) šviesos diodai įsijungia ir mirksi 40 sekundžių.

Aktyviosios anglies filtro prisisotinimo signalo įjungimas: paprastai ši funkcija yra išjungta, norėdami ją įjungti, išjunkite gaubtą (IŠJ.), vienu metu paspauskite ir laikykite nuspaudę mygtukus T3 ir T5 ilgiau nei 3 sekundes, šviesos diodai L3 ir L5 pradės mirksėti.

Norėdami išjungti funkciją, pakartokite veiksmus, tuomet šviesos diodai L3 ir L5 įsijungia ir dega nemirksėdami.

Filtrų prisisotinimo signalo šalinimas:

Esant įjungtam gaubtui (ĮJ.), paspauskite mygtuką T2 ir laikykite nuspaudę ilgiau nei 2 sekundes, visi šviesos diodai trumpam įsijungs.

Pastaba: esant būtinybei, pakartokite veiksmus, jeigu įsijungę abu (riebalų filtro ir aktyviosios anglies filtro) prisisotinimo signalai.

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

10a-20 pav.

Aktyvintosios anglies prisisotinimas įvyksta dėl per ilgo naudojimo, priklausomai nuo kepimo/virimo tipo ir riebalų filtro valymo reguliarumo.

Bet kuriuo atveju reikia pakeisti dėklą bent jau kas keturis mėnesius (arba kai filtro prisisotinimo sistema - jei nurodyta jūsų turimame modelyje - parodo, kad tai reikia atlikti).

NEGALIMA plauti ar regeneruoti.

Apvalūs anglies filtrai

Pridėkite po vieną filtrą prie kiekvieno šono, padengdami variklio diską apsaugančias groteles, po to pasukite juos laikrodžio rodyklės kryptimi.

Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš laikrodžio rodyklę.

Lemputių keitimas

22 pav.

Gartraukyje įrengta diodų technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90% elektros energijos.

Dėl lempučių pakeitimo susisiekite su atsarginių dalių autorizuotu centru.
