Produkttype	Kjøkkenhette
Bruksmåte	Avtrekk (utvendig avtrekk) eller resirkulering (innendørs resirkulering)
Kontrollpanel	Berøring, 5 eller 6 knapper avhengig av modell
Antall sugetrinn	4 (lav, middels, høy, intensiv)
Intensivfunksjon	Ja, varighet 5 minutter, automatisk tilbakevending til forrige hastighet
Tidsinnstilt stopp	Ja, justerbar: 20 min (trinn 1), 15 min (trinn 2), 10 min (trinn 3), 5 min (intensiv)
Belysning	LED, lang levetid, utskifting av autorisert service
Fettfilter	Metall, kan vaskes i oppvaskmaskin eller for hånd (hver måned eller ved indikasjon)
Kullfilter	For resirkuleringsversjon, utskifting hver 4. måned (kan ikke vaskes, kan ikke regenereres)
Filtermetningsindikator	Ja, for fettfilter (fast LED) og kullfilter (blinkende LED) - kan aktiveres/deaktiveres
Minste installasjonsavstand	45 cm (elektrisk komfyr) / 50 cm (gass eller blandet komfyr)
Kroppsmateriale	Rustfritt stål og glass (vanlig for denne typen hetter)
Strømforsyning	220-240 V ~ 50/60 Hz (typisk verdi, sjekk typeskiltet)
Beskyttelse	Standardisert kretsbryter anbefales for fullstendig frakobling
Utvendig rengjøring	Fuktig klut med nøytralt flytende rengjøringsmiddel - ikke alkohol, ikke slipemidler
Sikkerhet	Koble fra før vedlikehold; ikke flambere under hetten; ikke bruk uten filtre
Samsvar	EN/IEC 60335, EN/IEC 61591, EN 55014, osv.
Resirkulering	Ikke kast med husholdningsavfall - følg WEEE-direktivet
Mål (B x D x H)	Ikke angitt i bruksanvisningen, se typeskiltet eller installasjonsveiledningen

Ofte stilte spørsmål - PRF0116967A ELICA

Hvordan rengjøre fettfilteret?

Fettfilteret må rengjøres minst en gang i måneden (eller når metningsindikatoren lyser). Demonter det ved å trekke i fjærhåndtaket. Vask det for hånd med et mildt vaskemiddel eller i oppvaskmaskinen på lav temperatur og kort program. Sett det på plass etter tørking.

Når skal kullfilteret skiftes?

Kullfilteret må skiftes maksimalt hver 4. måned (eller når metningsindikatoren blinker). Det kan ikke vaskes eller regenereres. Bruk kun filtre anbefalt av produsenten.

Hva er minste avstand mellom hette og komfyrplate?

Minste avstand er 45 cm for elektriske komfyrer og 50 cm for gass- eller blandede komfyrer. Overhold alltid en større avstand hvis spesifisert av plateprodusenten.

Hvordan tolke filtermetningsindikatoren?

Når hetten er av, hvis alle LED-ene er faste i 40 sekunder, indikerer det at fettfilteret må rengjøres. Hvis alle LED-ene blinker i 40 sekunder, indikerer det at kullfilteret må skiftes.

Hvordan aktivere eller deaktivere metningssignalet for kullfilteret?

For å aktivere signalet, slå av hetten og trykk samtidig på knappene T3 og T5 i mer enn 3 sekunder. LED L3 og L5 blinker for å bekrefte. Gjenta prosessen for å deaktivere (faste LED).

Hvordan bruke tidsinnstilt stopp?

Mens hetten kjører på en bestemt hastighet, trykk på knappen for den hastigheten i mer enn 2 sekunder. LED-ene blinker og hetten slår seg automatisk av etter: 20 min (trinn 1), 15 min (trinn 2), 10 min (trinn 3) eller 5 min (intensiv hastighet).

Hva gjør jeg hvis hetten ikke fungerer som den skal?

Koble hetten fra strømmen i omtrent 5 sekunder, og koble den deretter inn igjen. Hvis problemet vedvarer, kontakt kompetent reparasjonsservice. Sjekk også at filtrene ikke er tette.

Hvordan skifte LED-lampene?

LED-lampene er integrerte og må skiftes kun av autorisert servicesenter. Kontakt kundeservice for reservedeler. Bruk aldri hetten uten at lampene er riktig montert.

Kan jeg bruke hetten uten filtre?

Nei, bruk aldri hetten uten at grillen og filtrene er riktig montert. Mangel på filtre kan skade motoren og utgjøre en brannrisiko. Forsikre deg om at filtrene er på plass før hver bruk.

Hvordan installere hetten i avtrekksversjon?

Fjern kullfilteret hvis det er montert. Koble til et avtrekksrør (medfølger ikke) med diameter lik het Tens tilkoblingsflens. Minimer antall bend og variasjoner i tverrsnitt. Avtrekksluften må ikke sendes inn i en kanal som brukes til gassapparater.

BRUKSANVISNING PRF0116967A ELICA

Varslingsforskrifter

Tilbakestilling av signalet for filterets metning:

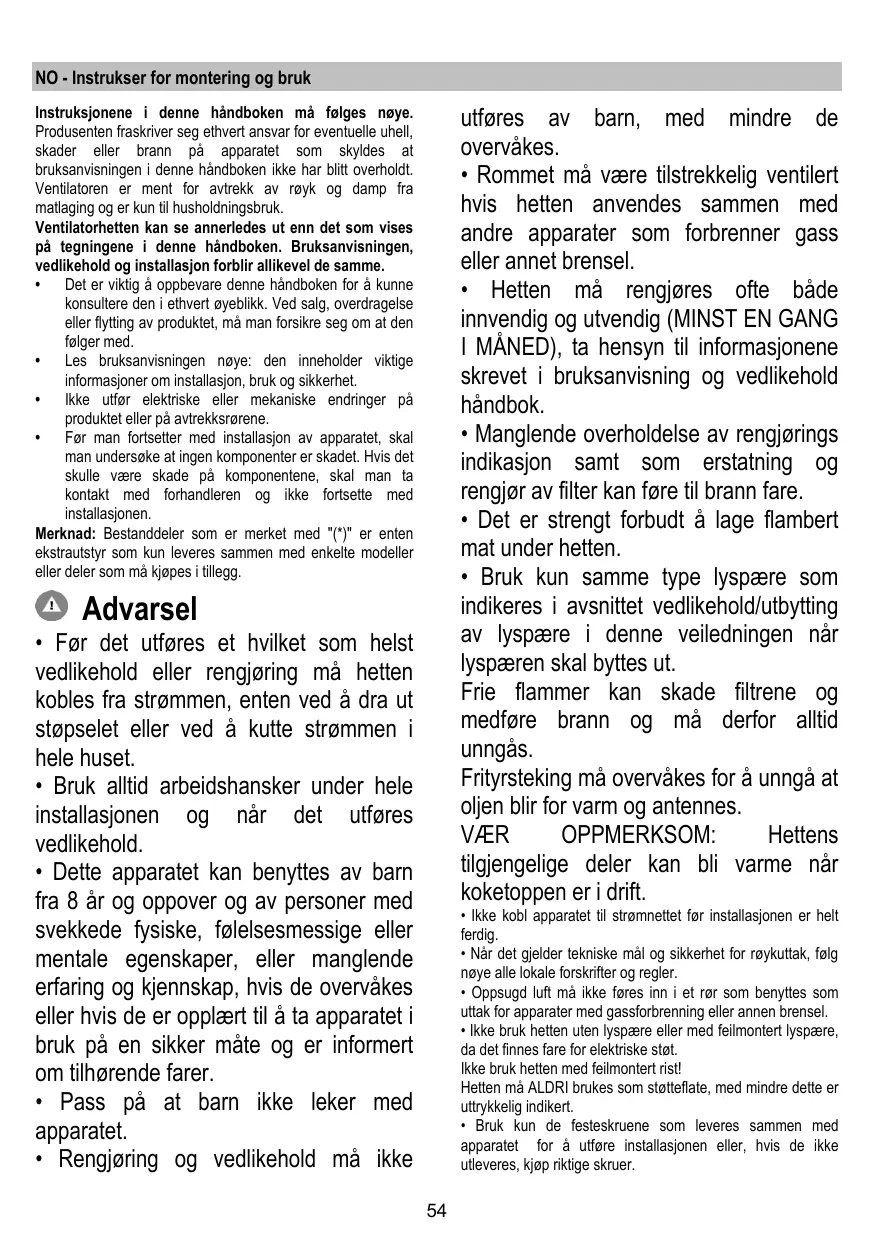

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke

utføres av barn, med mindre de overvåkes.

• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjoner samt erstatning og rengjøring av filter kan føre til brannfare.
• Det er strengt forbudt å lage flamberte matretter under hetten.
• Bruk kun samme type lyspærer som indikeres i avsnittet vedlikehold/utbytting av lyspærer i veiledningen når lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert. - Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.

• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller i papirene som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for luktproduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsen og en dramatisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

• Kontroller at produktet har passende størrelse i forhold til plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

Styrepanel med 6 taster

For å velge ventilatorhettens funksjoner er det tilstrekkelig å streife betjeningsknappene.

Belysningsknapp ON/OFF

Knapp for valg av intensiv hastighet (sugestyrke) - 5 minutters varighet: ventilatoren stiller seg på denne styrken, og når 5 minutter er gått, går den over til forrige innstilling.

Knapp for valg av høy hastighet (sugestyrke)

Knapp for valg av middels hastighet (sugestyrke) - når den blinker, viser den at det er nødvendig å vaske eller skifte ut karbonfilteret. Denne signaleringen er normalt deaktivert. For å aktivere varslingen, skal man slå av det elektroniske systemet ved å holde knapp 0 inntrykt i 3 sekunder. Deretter skal man holde knappene 1 og 2 inntrykt samtidig i 3 sekunder. Først vil kun knapp 1 blinke, deretter vil begge knappene 1 og 2 blinke for å angi at varslingen er aktivert. Repeter operasjonen for å deaktivere varslingen. Først vil knappene 1 og 2 blinke, deretter blinker kun knapp 1 for å angi at deaktiveringen er utført.

Knapp for valg av lav hastighet (sugestyrke) - når den blinker, viser den at det er nødvendig å vaske fettfilteret.

Knapp for motor OFF (stand by) - Utelukker elektronisk betjening - Reset for signalering av vasking/utskifting av filtrene. MOTOR OFF

Trykk kort for å slå av motoren.

RESET FOR SIGNALERING AV FILTRENE

Etter man har foretatt vedlikehold av filtrene, skal man med påslått ventilator holde denne knappen inntrykt helt til man hører et akustisk signal. Det blinkende LED-lyset 1 (fettfilteret) eller 2 (kullfilteret) slutter å blinke.

UTELUKKELSE AV ELEKTRONISK BETJENING

Trykk knappen inn i 3 sekunder, og den elektroniske betjeningen av ventilatorhetten utelukkes.

Denne funksjonen kan være nyttig mens du rengjør produkter.

For å gjenaktivere den elektroniske betjeningen er det tilstrekkelig å repetere operasjonen.

I tilfelle eventuell unormal funksjon av apparatet, før du henvender deg til kundeservice, anbefaler vi å koble apparatet fra strømnettet i minst 5 sekunder ved å dra kontakten ut av støpselet, og deretter koble det til igjen. I tilfelle unormal funksjon skulle fortsette, må man henvende seg til kundeservice.

Modell med betjeningsboks med 5 taster

T1. Belysningsknapp ON/OFF (LED-lys L1 er påslått) T2. Knapp OFF - Knapp for valg av viftehastighet (sugestyrke) 1 (LED-lys L2 er påslått) T3. Knapp for valg av viftehastighet (sugestyrke) 2 (LED-lysene L2+L3 er påslått) T4. Knapp for valg av viftehastighet (sugestyrke) 3 (LED-lysene L2+L3+L4 er påslått) T5. Knapp for valg av intensiv viftehastighet (sugestyrke) (LED-lysene L2+L3+L4 er påslått + LED-lys L5 blinker) - 5 minutters varighet - deretter stiller kjøkkenhetten seg automatisk i viftehastighet (sugestyrke) 2.

Forsinket avslåing av kjøkkenhetten (LED-lysene blinker): Man kan stille inn forsinket avslåing av kjøkkenhetten (OFF) ved å holde knappen for viftehastigheten som allerede står på, inntrykt i mer enn 2 sekunder.

Kjøkkenhetten er utstyrt med en funksjon som med jevne mellomrom varsler brukeren om når filtre er skitne og det er nødvendig med vedlikehold.

Varsel for skittent fettfilter: Når kjøkkenhetten er avslått (OFF), lyser alle LED-lysene til de forskjellige viftehastighetene (-styrkene) fast i 40 sekunder.

Varsel for skittent kullfilter: Når kjøkkenhetten er avslått (OFF), blinker alle LED-lysene til de forskjellige viftehastighetene (-styrkene) i 40 sekunder.

Aktivering av varselet for skittent kullfilter: dette er vanligvis deaktivert. For å aktivere det, skal man slå av kjøkkenhetten (OFF) og holde knappene T3 og T5 inntrykt samtidig i mer enn 3 sekunder. LED-lysene L3 og L5 begynner å blinke.

For å deaktivere varselet skal man gjenta operasjonen. LED-lysene L3 og L5 lyser fast.

Nullstilling av varselet for skitne filtre:

Når kjøkkenhetten er påslått (ON), skal man holde knappen T2 inntrykt i mer enn 2 sekunder. Alle LED-lysene vil slå seg på og lyse konstant.

Merk: gjenta om nødvendig operasjonen dersom begge varslene (fettfilteret og kullfilteret) er aktivert.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 10a-20

Fig.19 Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret mettes etter en mer eller mindre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjøres.

I alle tilfeller er det nødvendig å skifte ut patronen minst hver

1. måned (eller når indikatoren for metning av filteret viser at det er nødvendig, hvis det er en slik indikator på modellen). Det kan IKKE vaskes eller benyttes om igjen.

Sirkulært kullfilter

Utskifting av lyspærer

Fig. 22

Ventilatoren er utstyrt med et belysningssystem basert på LED-teknologi.

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90% .

Vennligst ta kontakt med autorisert kontor for reservedeler for å bytte ut lyspæren.

Produktet er designet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse for å redusere miljøbelastning: Still inn ON på emhetens laveste hastighet når du begynner å lage mat, og slå den av først et par minutter etter endt matlaging.

Styrepanel med 6 taster

Modell med trykknapppanel bestående av 5 taster
