PRF0038443C - شفاط ELICA - دليل المستخدم المجاني

نوع المنتج	غطاء شفط/ترشيح
العلامة التجارية	ELICA
الموديل	PRF0038443C
الاستخدام	شفط مع تصريف خارجي أو ترشيح مع إعادة تدوير داخلي
الحد الأدنى لمسافة الأمان (كهربائي)	45 سم
الحد الأدنى لمسافة الأمان (غاز/مختلط)	65 سم
سرعات المحرك	4 سرعات (1، 2، 3، مكثفة) مع مؤقت
الإضاءة	LED (الاستبدال بواسطة خدمة معتمدة)
فلتر مضاد للدهون	معدني، قابل للغسل في غسالة الأطباق، تنظيف شهري
فلتر الفحم (إعادة التدوير)	التغيير كل 4 أشهر، غير قابل للغسل
إشارة تشبع فلتر مضاد الدهون	بعد 40 ساعة من التشغيل (يومض المؤشر 1)
إشارة تشبع فلتر الفحم	بعد 160 ساعة من التشغيل (يومض المؤشر 2)
وظيفة المؤقت	إيقاف تلقائي بعد 20 دقيقة (السرعة 1)، 15 دقيقة (السرعة 2)، 10 دقائق (السرعة 3)، 5 دقائق (السرعة 4)
مادة اللوحة	قابل للإزالة للتنظيف، منظف محايد
السلامة	افصل الكهرباء قبل الصيانة، استخدم القفازات، لا تشعل نار تحت الغطاء
قطع الغيار	اتصل بخدمة الدعم الفني المعتمدة
إعادة التدوير	مطابق لتوجيهات النفايات الكهربائية والإلكترونية (التوجيه 2012/19/EC)

الأسئلة الشائعة - PRF0038443C ELICA

ما هي المسافة الدنيا بين الغطاء وموقد الطهي؟

بالنسبة للمواقد الكهربائية، المسافة الدنيا هي 45 سم. بالنسبة للمواقد الغازية أو المختلطة، هي 65 سم. إذا كانت تعليمات جهاز الطهي تحدد مسافة أكبر، فالتزم بها.

كيفية تنظيف فلتر مضاد الدهون؟

يجب تنظيف فلتر مضاد الدهون مرة واحدة في الشهر (أو عندما يومض المؤشر). استخدم منظفًا غير عدواني، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة سريعة. تنبيه: قد يؤدي الغسل في غسالة الأطباق إلى تغير لون الفلتر لكنه لا يؤثر على أدائه.

متى يجب استبدال فلتر الفحم؟

يجب استبدال فلتر الفحم كل 4 أشهر على الأكثر (أو عندما يومض المؤشر 2 بعد 160 ساعة من التشغيل). لا يمكن تنظيفه أو تجديده.

كيفية إعادة ضبط إشارة تشبع الفلاتر؟

لإعادة ضبط إشارة فلتر مضاد الدهون، اضغط مع الاستمرار على زر T4 لمدة 5 ثوانٍ حتى يتوقف المؤشر 1 عن الوميض. بالنسبة لفلتر الفحم، افعل نفس الشيء حتى ينطفئ المؤشر 2. في حالة الإشارة المتزامنة، قم بتنفيذ الإجراء مرتين.

كيفية تشغيل أو إيقاف تشغيل إشارة فلتر الفحم؟

بدون طاقة، اضغط مع الاستمرار على T4 لمدة 5 ثوانٍ. للتشغيل، انتظر حتى يومض المؤشر 2 لمدة ثانيتين؛ للإيقاف، انتظر حتى ينطفئ. يظل المؤشران 1 و2 مضاءين لمدة ثانيتين تقريبًا قبل العودة إلى التوقف.

كيفية استخدام وظيفة المؤقت؟

اضغط على زر T4 لتفعيل المؤقت. سينطفئ الغطاء تلقائيًا بعد: 20 دقيقة في السرعة 1، 15 دقيقة في السرعة 2، 10 دقائق في السرعة 3، 5 دقائق في السرعة المكثفة. يمكنك الخروج من المؤقت بالضغط على T2 أو T3.

هل يمكنني استبدال لمبات LED بنفسي؟

لا، يجب أن يتم استبدال لمبات LED بواسطة خدمة دعم فني معتمدة لضمان السلامة والأداء.

ما هي احتياطات السلامة التي يجب اتباعها؟

قبل أي صيانة، افصل التيار الكهربائي. استخدم قفازات العمل. لا تشعل النار تحت الغطاء. تأكد من التهوية الكافية إذا تم استخدام الغطاء مع أجهزة الغاز. لا تستخدم الغطاء أبدًا بدون المصابيح أو بدون تثبيت الشبكة.

كيفية التحويل من إصدار الشفط إلى إصدار الترشيح؟

لاستخدام الغطاء في إصدار الترشيح، يجب تركيب فلتر كربون نشط (غير مرفق) وتفعيل الإشارة المقابلة. في إصدار الشفط، قم بإزالة فلتر الفحم إذا كان موجودًا وربط قناة تصريف خارجية.

ماذا أفعل إذا توقف الغطاء عن العمل؟

تحقق أولاً من التيار الكهربائي والقاطع. إذا كان الكابل تالفًا، اتصل بخدمة الدعم الفني للاستبدال. لأي عطل آخر، توجّه إلى مركز خدمة معتمد.

دليل المستخدم PRF0038443C ELICA

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

دليل التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

دليل التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

تعليمات التركيب والاستخدام

العربية

11.4

11.7

11.9

20

يجب الالتزام الصارم بالتعليمات الواردة في هذا الدليل. لا نتحمل أي مسؤولية عن أي مشاكل أو أضرار أو حرائق ناتجة عن عدم الامتثال للتعليمات الواردة في هذا الدليل. تم تصميم الشفاط لشفط الأدخنة والأبخرة الناتجة عن الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف شكل الشفاط عن الأشكال الموضحة في رسومات هذا الكتيب، ومع ذلك تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

• من المهم الاحتفاظ بجميع الأدلة المصاحبة للمنتج للرجوع إليها في أي وقت. في حالة البيع أو التنازل أو الانتقال، تأكد من بقائها مع المنتج.
• اقرأ التعليمات بعناية: هناك معلومات مهمة حول التركيب والاستخدام والسلامة. لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على قنوات العادم.
• تحقق من سلامة الشفاط قبل البدء في التركيب. إذا لم يكن سليماً، فاتصل بالبائع ولا تتابع التركيب.

ملاحظة: الأجزاء المميزة بالرمز "(*)" هي ملحقات اختيارية متوفرة فقط في بعض الموديلات أو أجزاء غير متوفرة، ويجب شراؤها.

تحذيرات

• قبل أي عملية تنظيف أو صيانة، افصل الشفاط عن الشبكة الكهربائية بإزالة القابس أو بفصل المفتاح العام للمنزل.
• استخدم قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو الذين يفتقرون إلى الخبرة أو المعرفة اللازمة، إذا تم الإشراف عليهم أو بعد تلقيهم تعليمات تتعلق بالاستخدام الآمن للجهاز وفهم المخاطر المرتبطة به.
• يجب مراقبة الأطفال حتى لا يلعبوا بالجهاز.
• يجب ألا يقوم الأطفال بالتنظيف أو الصيانة دون إشراف.
• يجب أن تتوفر في المكان تهوية كافية عند استخدام شفاط المطبخ في نفس الوقت مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا)، مع الالتزام دائمًا بتعليمات الصيانة المذكورة. عدم الالتزام بقواعد تنظيف الشفاط واستبدال وتنظيف المرشحات قد يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا الطهي باللهب المكشوف تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم الصيانة / استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف يضر بالمرشحات وقد يؤدي إلى نشوب حريق، لذلك يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت الإشراف؛ راقب دائمًا حتى لا يشتعل الزيت المسخن.

تحذير: عندما يكون سطح الطهي قيد التشغيل، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.

لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل. - فيما يتعلق بالتدابير الفنية والسلامة التي يجب اتخاذها لتصريف الدخان، التزم بدقة باللوائح المحلية.

مختص.

• يجب عدم توجيه الهواء المستخرج إلى قناة تستخدم لتصريف الدخان الناتج عن أجهزة احتراق الغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط أو تتركه بدون مصابيح مركبة بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• لا تستخدم الشفاط أبدًا كسطح للاستناد عليه ما لم يُذكر ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن مرفقة، فاشترِ النوع الصحيح من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حالة الشك، استشر مركز الصيانة المعتمد أو الموظفين المؤهلين المماثلين.

انتبه!

• قد يؤدي عدم تركيب البراغي وأجهزة التثبيت وفقًا لهذه التعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مبرمج أو مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص من هذا المنتج بشكل صحيح، يساهم المستخدم في منع العواقب السلبية المحتملة على البيئة والصحة.

يشير الرمز الموجود على المنتج أو على المستندات المرفقة إلى أن هذا المنتج لا يجب معاملته كنفاية منزلية بل يجب تسليمه إلى نقطة التجميع المناسبة لإعادة تدوير الأجهزة الكهربائية والإلكترونية. تخلص منه وفقًا للوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول معالجة هذا المنتج واستعادته وإعادة تدويره، اتصل بالمكتب المحلي المختص أو خدمة جمع النفايات المنزلية أو المتجر الذي تم شراء المنتج منه.

جهاز مصمم ومختبر ومصنوع وفقًا لمعايير:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. نصائح للاستخدام الصحيح لتقليل الأثر البيئي: عند بدء الطهي، قم بتشغيل الشفاط على السرعة الدنيا، واتركه يعمل لبضع دقائق حتى بعد انتهاء الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم وظيفة التعزيز فقط في الحالات القصوى. للحفاظ على كفاءة نظام

إزالة الروائح، استبدل مرشح/مرشحات الفحم عند الحاجة. للحفاظ على كفاءة مرشح الشحوم، قم بتنظيفه عند الضرورة. لتحسين الكفاءة وتقليل الضوضاء، استخدم أقصى قطر لنظام التهوية المحدد في هذا الدليل.

الاستخدام

صُمم الشفاط لشفط أدخنة وأبخرة الطهي، وهو مخصص للاستخدام المنزلي فقط.

صُمم الشفاط ليعمل في وضع الشفط مع تفريغ الهواء إلى الخارج أو في وضع إعادة التدوير الداخلي.

وضع الشفط

يتم تفريغ الأبخرة إلى الخارج عبر أنبوب تصريف مثبت على شفة التوصيل.

تحذير!

أنبوب التفريغ غير مرفق ويجب شراؤه.

يجب أن يكون قطر أنبوب التصريف مساوياً لقطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزودًا بمرشحات فحم، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب وفتحات تصريف في الجدار بقطر يعادل مخرج الهواء (شفة التوصيل).

سيؤدي استخدام أنابيب وفتحات تصريف في الجدار بقطر أصغر إلى انخفاض أداء الشفط وزيادة كبيرة في الضوضاء.

لذلك، يُصرَّح بعدم تحمل أي مسؤولية في هذا الشأن.

! استخدم قناة بطول لا يتجاوز الحد الأدنى الضروري. ! استخدم قناة بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب التغييرات المفاجئة في مقطع القناة.

نسخة الترشيح

سيتم إزالة الشحوم والروائح من الهواء المستخرج قبل إعادة توجيهه إلى الغرفة. لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأواني على جهاز الطهي وأدنى جزء من شفاط المطبخ عن 45 سم في حالة المواقد الكهربائية، و65 سم في حالة مواقد الغاز أو المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز تحدد مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على لوحة الخصائص الموجودة داخل الشفاط. إذا كان مزودًا بقابس، قم بتوصيل الشفاط بمقبس مطابق

للمعايير السارية، ويوضع في منطقة يسهل الوصول إليها حتى بعد التركيب. إذا لم يكن مزودًا بقابس (توصيل مباشر بالشبكة) أو كان القابس غير موجود في منطقة يسهل الوصول إليها حتى بعد التركيب، فقم بتركيب مفتاح ثنائي القطب وفقًا للمعايير يضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد III، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بمصدر التيار الكهربائي والتحقق من عمله بشكل صحيح، تأكد دائمًا من أن كابل التيار الكهربائي قد تم تركيبه بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ في حالة تلف الكابل، اطلبه من خدمة الصيانة الفنية.

التركيب

قبل البدء في التركيب:

• تحقق من أن المنتج الذي تم شراؤه بأبعاد مناسبة لمنطقة التركيب المختارة.
• أزل فلاتر الكربون النشط إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). لا يُعاد تركيبها إلا إذا كنت ترغب في استخدام الشفاط في وضع إعادة التدوير.
• تحقق من عدم وجود مواد ملحقة داخل الشفاط (بسبب النقل) مثل أكياس البراغي أو الضمانات وما إلى ذلك، وإذا وجدت، قم بإزالتها والاحتفاظ بها.

الشفاط مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني مؤهل للتأكد من ملاءمة المواد حسب نوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح و/أو جدران و/أو خزائن جانبية، تحقق من وجود مساحة كافية لتركيب الشفاط وأن الوصول إلى لوحة التحكم ممكن دائمًا بسهولة.

فقط لبعض الموديلات

كملحق اختياري، تحقق مع الموزع المعتمد إذا كان الموديل الذي لديك يدعم هذا الاحتمال.

يُنصح بتركيب الشفاط بعد شراء المدخنة للتأكد من التركيب الأنسب.

التشغيل

الشكل 5-14-15-16-17

T1. تشغيل/إيقاف الإضاءة

T2. تقليل السرعة

بالضغط على الزر "T2" يتم تقليل السرعة، من السرعة 4 (المكثفة) إلى السرعة 1.

بالضغط على الزر "T2" أثناء التشغيل بالسرعة 1، ينتقل الشفاط إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

عند الضغط على الزر T3، ينتقل الشفاط من حالة الإيقاف إلى السرعة 1.

عند الضغط على الزر (الشفاط في حالة التشغيل)، تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (المكثفة).

تتوافق كل سرعة مع إضاءة مؤشر LED المقابل.

السرعة 1 - مؤشر LED 1

السرعة 2 - مؤشر LED 2

السرعة 3 - مؤشر LED 3

السرعة 4 (المكثفة) - مؤشر LED 4 (يومض)

السرعة المكثفة مؤقتة. المدة الزمنية القياسية هي 5 دقائق، وبعد انتهائها ينتقل الشفاط إلى السرعة 2.

لإلغاء تنشيط الوظيفة قبل انتهاء الوقت، اضغط على الزر T2، وسينتقل الشفاط إلى السرعة 3.

T4 توقيت السرعة

يتم تفعيل توقيت السرعات بالضغط على الزر T4، وعند انتهاء الوقت المحدد، ينطفئ الشفاط.

التوقيت مقسم على النحو التالي:

السرعة 1 - 20 دقيقة (مؤشر LED 1 يومض)

السرعة 2 - 15 دقيقة (مؤشر LED 2 يومض)

السرعة 3 - 10 دقائق (مؤشر LED 3 يومض)

السرعة 4 (شديدة) - 5 دقائق (لمبة 4 تومض)

أثناء التشغيل الموقوت، عند الضغط على الزر T2، يخرج الشفاط من الوضع الموقوت ويخفض السرعة.

عند الضغط على الزر T3، يخرج الشفاط من الوضع الموقوت ويزيد السرعة.

عند الضغط على الزر T4، يخرج الشفاط من الوضع الموقوت مع الحفاظ على السرعة المضبوطة.

إشارة فلتر الشحوم

بعد 40 ساعة من التشغيل، تومض اللمبة 1.

عند ظهور هذه الإشارة، يجب غسل فلتر الشحوم المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سيصدر الشفاط صوت "بييب" وستتوقف اللمبة 1 عن الوميض.

إشارة فلتر الكربون

بعد 160 ساعة من التشغيل، تومض اللمبة 2.

عند ظهور هذه الإشارة، يجب استبدال فلتر الكربون المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سيصدر الشفاط صوت "بييب" وستتوقف اللمبة 2 عن الوميض.

في حالة ظهور إشارة الفلترين معًا، ستومض اللمبتان 1 و2 بالتناوب.

يتم إجراء إعادة الضبط عن طريق تنفيذ الإجراء الموصوف أعلاه مرتين.

المرة الأولى تعيد ضبط إشارة فلتر الكربون، والمرة الثانية تعيد ضبط إشارة فلتر الشحوم.

في الوضع القياسي، لا تكون إشارة فلتر الكربون نشطة.

في حالة استخدام الشفاط في وضع إعادة التدوير، من الضروري تفعيل إشارة فلتر الكربون.

تفعيل إشارة فلتر الكربون:

ضع الشفاط في وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء مصابيح LED المتعلقة بإشارات الفلاتر النشطة حاليًا.

سيصدر الشفاط صوت "BEEP" وسيومض مؤشر LED 2 لمدة ثانيتين.

سيبقى مؤشرا LED 1 و 2 مضيئين لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى حالة إيقاف التشغيل (OFF).

إلغاء تفعيل إشارة فلتر الكربون:

ضع الشفاط في وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء مصابيح LED المتعلقة بإشارات الفلاتر النشطة حاليًا.

سيصدر الشفاط صوت "BEEP" وسينطفئ مؤشر LED 2.

سيبقى مؤشر LED 1 مضيئًا لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى حالة إيقاف التشغيل (OFF).

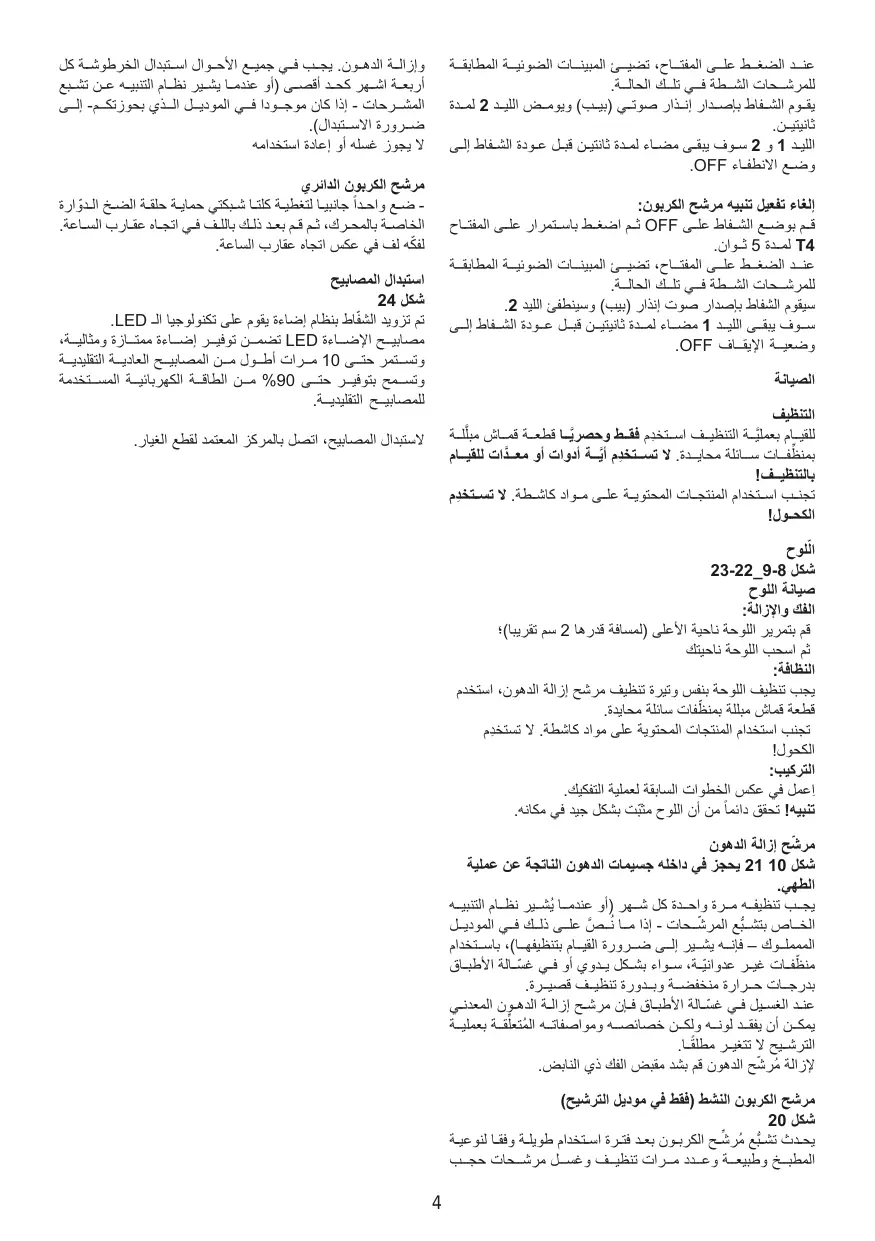

الصيانة

التنظيف

لأغراض التنظيف، استخدم حصريًا قطعة قماش مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أدوات للتنظيف!

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

• حرك اللوحة لأعلى (لمسافة حوالي 2 سم)؛
• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشح الشحوم، باستخدام قطعة قماش مبللة بمنظفات سائلة محايدة.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

التركيب:

إجراء عملية التركيب بترتيب عكسي لتفكيك.

انتبه! تحقق دائمًا من أن اللوحة مثبتة جيدًا في مكانها.

مرشح الشحوم

الشكل 10-21 يحجز جزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى الحاجة إلى ذلك)، باستخدام منظفات غير كاشطة، يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة ودورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الشحوم المعدني، لكن خصائص الترشيح الخاصة به لا تتغير إطلاقًا.

لإزالة مرشح الشحوم، اسحب مقبض التحرير الزنبركي.

مرشح الكربون النشط (فقط للنسخة المفلترة)

الشكل 20

يحدث تشبع مرشح الكربون بعد استخدام أطول أو أقصر اعتمادًا على نوع المطبخ وانتظام تنظيف مرشح الشحوم. في أي حال، من الضروري استبدال الخرطوشة على الأكثر كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى الحاجة إلى ذلك).

لا يمكن غسله أو تجديده

مرشح الكربون الدائري

قم بتركيب واحد على كل جانب لتغطية كلتا الشبكتين الواقيتين لدوار المحرك، ثم أدره في اتجاه عقارب الساعة.

للفك، أدره في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

الغطاء مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بالمركز المعتمد لقطع الغيار.

تعليمات التركيب والاستخدام

اتبع بدقة التعليمات الواردة في هذا الدليل. يتم إخلاء المسؤولية عن أي إزعاجات أو أضرار أو حرائق ناتجة عن عدم الامتثال للتعليمات الواردة في هذا الدليل. هذا الجهاز مخصص للاستخدام المنزلي وما شابه ذلك مثل: - مطابخ الموظفين في المتاجر والمكاتب والبيئات العملية الأخرى؛ - المنازل الريفية؛ - من قبل العملاء في الفنادق والموتيلات والبيئات السكنية الأخرى؛ - بيئات المبيت والإفطار.

قد يختلف مظهر الغطاء عن الرسوم التوضيحية في هذا الكتيب. ومع ذلك، تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

من المهم الاحتفاظ بهذا الكتيب للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو النقل، تأكد من أنه مع المنتج. - اقرأ التعليمات بعناية: هناك معلومات مهمة حول التركيب والاستخدام والسلامة. - لا تقم بإجراء تعديلات كهربائية أو ميكانيكية على المنتج أو على قنوات التصريف. - قبل متابعة تركيب الجهاز، تحقق من عدم وجود أي مكونات تالفة. وإلا، اتصل بالموزع ولا تتابع التركيب.

ملاحظة: الأجزاء المميزة بالرمز "*" هي ملحقات اختيارية تُقدم فقط مع بعض الموديلات أو غير مرفقة، ولكنها متاحة للشراء.

تحذير

• قبل أي عملية تنظيف أو صيانة، افصل الغطاء عن التيار الكهربائي عن طريق إزالة القابس أو فصل مصدر التيار الكهربائي.
• ارتدِ دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين تبلغ أعمارهم 8 سنوات فما فوق والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة إذا تم الإشراف عليهم أو توجيههم بشأن استخدام الجهاز بطريقة آمنة وفهموا المخاطر التي تنطوي عليها. لا يُسمح للأطفال بالعبث بأدوات التحكم أو اللعب بالجهاز.
• يجب ألا يتم التنظيف والصيانة من قبل المستخدم

من قبل الأطفال دون إشراف.

• يجب أن تكون الأماكن التي يتم فيها تركيب الجهاز جيدة التهوية، عند استخدام شفاط المطبخ مع أجهزة أخرى تعمل باحتراق الغاز أو أنواع الوقود الأخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا).
• يجب أن يتم ذلك وفقًا لتعليمات الصيانة المقدمة. عدم اتباع التعليمات المقدمة بخصوص تنظيف الشفاط والمرشحات سيؤدي إلى خطر نشوب حرائق.
• لا تقم بالطهي باللهب المكشوف تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم الصيانة/استبدال المصابيح في هذا الدليل.

استخدام اللهب المكشوف ضار بالمرشحات وقد يسبب خطر نشوب حريق، ولذلك يجب تجنبه في جميع الظروف.

يجب أن يتم أي قلي بحذر للتأكد من أن الزيت لا يسخن أكثر من اللازم ويشتعل.

تحذير: قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة عند استخدامها مع أجهزة الطهي.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والسلامة التي يجب اعتمادها لتصريف الأبخرة، من المهم اتباع اللوائح التي تقدمها السلطات المحلية بدقة.
• يجب عدم تفريغ الهواء في مدخنة تستخدم لتصريف الأبخرة من الأجهزة التي تحرق الغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط أو تتركه بدون تركيب المصباح بشكل صحيح بسبب الخطر المحتمل للصدمات الكهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكات بشكل فعال.
• يجب ألا يُستخدم الغطاء أبدًا كسطح دعم ما لم يُنص على ذلك تحديدًا.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت أو، إذا لم تكن مرفقة، قم بشراء النوع الصحيح من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حالة الشك، استشر مركز خدمة مساعدة معتمد أو شخصًا مؤهلًا مماثلًا.

تحذير!

• قد يؤدي عدم تثبيت البراغي أو جهاز التثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم مع مبرمج أو مؤقت أو نظام تحكم عن بعد منفصل أو أي جهاز آخر يتم تشغيله تلقائيًا.
• تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).
• من خلال ضمان التخلص من هذا المنتج بشكل صحيح، ستساعد في منع العواقب السلبية المحتملة على البيئة وصحة الإنسان، والتي قد تنتج بخلاف ذلك عن التعامل غير المناسب مع نفايات هذا المنتج.

• يشير الرمز الموجود على المنتج أو على المستندات المصاحبة للمنتج إلى أن هذا الجهاز لا يجوز معاملته كنفايات منزلية. بدلاً من ذلك، يجب أخذه إلى نقطة التجميع المناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. يجب أن يتم التخلص وفقًا للوائح البيئية المحلية للتخلص من النفايات.
• لمزيد من المعلومات التفصيلية حول عملية جمع وإعادة تدوير هذا المنتج، يرجى الاتصال بالإدارة المختصة في السلطات المحلية أو الإدارة المحلية للنفايات المنزلية أو المتجر الذي اشتريت منه هذا المنتج.

الجهاز مصمم ومختبر ومصنع وفقًا لما يلي:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل التأثير البيئي: شغّل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. زد السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم سرعة التعزيز فقط في الحالات القصوى. استبدل مرشحات الفحم عند الحاجة للحفاظ على كفاءة جيدة في تقليل الروائح. نظف مرشحات الشحوم عند الحاجة للحفاظ على كفاءة جيدة في ترشيح الشحوم. استخدم أقصى قطر لنظام مجاري الهواء

المذكور في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم الشفاط لشفط أبخرة الطهي والبخار وهو مخصص للاستخدام المنزلي فقط.

صُمم الشفاط لاستخدامه إما في وضع الطرد أو وضع الترشيح.

وضع الطرد

في هذه الحالة، يتم نقل الأبخرة إلى خارج المبنى عبر أنبوب خاص متصل بحلقة التوصيل الموجودة أعلى الشفاط.

تحذير!

أنبوب الطرد غير مزود ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب الطرد مساويًا لقطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزودًا بمرشح كربون نشط، فيجب إزالته.

قم بتوصيل الشفاط وفتحات التفريغ في الجدران بقطر يعادل مخرج الهواء (الحافة الموصلة).

استخدام أنابيب وفتحات تفريغ في الجدران بأبعاد أصغر سيؤدي إلى تقليل أداء الشفط وزيادة كبيرة في الضوضاء.

لذلك، لا تتحمل الشركة أي مسؤولية في هذا الشأن.

استخدم قناة بأقل طول ممكن. استخدم قناة بأقل عدد ممكن من الانحناءات (أقصى زاوية انحناء: 90 درجة). تجنب التغييرات المفاجئة في مقطع القناة.

نسخة الترشيح

سيتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادته إلى الغرفة.

لاستخدام الشفاط في هذه النسخة، يجب تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم أجهزة الطهي على الموقد وأدنى جزء من الشفاط عن 45 سم للأفران الكهربائية و65 سم للأفران الغازية أو المختلطة.

إذا كانت تعليمات تركيب موقد الغاز تحدد مسافة أكبر، فيجب الالتزام بها.

التوصيل الكهربائي

يجب أن يتوافق مصدر الطاقة الرئيسي مع التصنيف الموضح على اللوحة الموجودة داخل الشفاط. إذا كان مزودًا بقابس، قم بتوصيل الشفاط بمقبس يتوافق مع اللوائح الحالية ويكون في منطقة يسهل الوصول إليها بعد التركيب. إذا لم يكن مزودًا بقابس (توصيل مباشر بالتيار الرئيسي)

أو إذا لم يكن القابس في منطقة يسهل الوصول إليها بعد التركيب، فقم بتركيب مفتاح ثنائي القطب وفقًا للمعايير التي تضمن الفصل الكامل للتيار الرئيسي في ظل الظروف المتعلقة بفئة التيار الزائد الثالثة، وفقًا لتعليمات التركيب.

تحذير!

قبل إعادة توصيل دائرة الشفاط بالتيار الرئيسي والتحقق من كفاءة التشغيل، تأكد دائمًا من أن كابل التيار الرئيسي مثبت بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ إذا تعرض الكابل للتلف، اطلب كابلًا جديدًا من خدمة الصيانة الفنية.

التركيب

قبل بدء التركيب:

• تحقق من أن المنتج الذي تم شراؤه بحجم مناسب لمنطقة التركيب المختارة.
• قم بإزالة مرشح/مرشحات الفحم (*) إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). يجب تركيبها فقط إذا كنت ترغب في استخدام الشفاط في وضع الترشيح.
• تحقق (لأسباب تتعلق بالنقل) من عدم وجود مواد أخرى مزودة داخل الشفاط (مثل أكياس تحتوي على براغي ()، ضمانات ()، إلخ)، وقم بإزالتها إذا وجدت مع الاحتفاظ بها.

يتم توفير مسامير تمدد لتثبيت الشفاط على معظم أنواع الجدران/الأسقف. ومع ذلك، يجب على فني مؤهل التحقق من ملاءمة المواد وفقًا لنوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

لا تقم بتبليط أو حشو أو استخدام السيليكون لتثبيت هذا الجهاز على الحائط. يُسمح فقط بالتركيب السطحي.

في حالة وجود ألواح و/أو جدران و/أو وحدات حائط جانبية، تحقق من وجود مساحة كافية لتركيب الشفاط وسهولة الوصول إلى لوحة التحكم.

فقط لبعض الموديلات

يمكن شراء مدخنة تجميلية كملحق اختياري. استشر الموزع المعتمد لمعرفة ما إذا كان الموديل الذي لديك يتيح هذا الاحتمال.

ننصح بتركيب الشفاط بعد شراء المدخنة للتأكد بشكل قاطع من التركيب الأنسب.

الشكل 5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الإضاءة

T2. تقليل السرعة

اضغط على زر "T2" لتقليل السرعة من 4 (مكثفة) إلى 1.

اضغط على زر "T2" أثناء التشغيل عند السرعة 1، يتم إيقاف تشغيل الشفاط.

زيادة السرعة T3

اضغط على زر T3 وتنتقل الشفاط من وضع الإيقاف إلى السرعة 1. اضغط على الزر (الشفاط يعمل) لزيادة سرعة المحرك من 1 إلى 4 (مكثف).

يضيء مؤشر LED المقابل لكل سرعة.

السرعة 1 - مؤشر LED 1

السرعة 2 - مؤشر LED 2

السرعة 3 - مؤشر LED 3

السرعة 4 (مكثف) - مؤشر LED 4 (يومض)

السرعة المكثفة مؤقتة. الوقت القياسي هو 5 دقائق، وبعد انتهائها ينتقل الشفاط إلى السرعة 2.

لإلغاء الوظيفة قبل انتهاء الوقت، اضغط على زر T2، فينتقل الشفاط إلى السرعة 3.

توقيت السرعة T4

يتم تفعيل توقيت السرعة بالضغط على زر T4، وعند انتهاء الوقت ينطفئ الشفاط.

ينقسم التوقيت على النحو التالي:

السرعة 1 - 20 دقيقة (مؤشر LED 1 يومض)

السرعة 2 - 15 دقيقة (مؤشر LED 2 يومض)

السرعة 3 - 10 دقائق (مؤشر LED 3 يومض)

السرعة 4 (مكثفة) - 5 دقائق (وميض LED 4)

أثناء التشغيل الموقوت، اضغط على الزر T2، فتخرج الشفاط من الوضع الموقوت وتخفض السرعة.

اضغط على الزر T3، فتخرج الشفاط من الوضع الموقوت وترفع السرعة.

اضغط على الزر T4، فتخرج الشفاط من الوضع الموقوت مع الحفاظ على السرعة المضبوطة.

إشارة فلتر الشحوم

بعد 40 ساعة من التشغيل، يومض LED 1.

عند ظهور هذه الإشارة، يجب غسل فلتر الشحوم المثبت.

لإعادة ضبط الإشارة، استمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت "بييب" ويتوقف LED 1 عن الوميض.

إشارة فلتر الفحم

بعد 160 ساعة من التشغيل، يومض LED 2.

عند ظهور هذه الإشارة، يجب استبدال فلتر الفحم المثبت.

لإعادة ضبط الإشارة، استمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت "بييب" ويتوقف LED 2 عن الوميض.

في حالة الإشارة المتزامنة لكلا الفلترين، يومض LED 1 و LED 2 بالتناوب.

لإعادة الضبط، نفّذ الإجراء الموصوف أعلاه مرتين.

المرة الأولى تعيد ضبط إشارة فلتر الفحم، والمرة الثانية تعيد ضبط إشارة فلتر الشحوم.

إشارة فلتر الفحم غير نشطة في الوضع القياسي.

في حال استخدام الشفاط بنسخة الفلتر، من الضروري تفعيل إشارة فلتر الفحم.

تفعيل إشارة فلتر الفحم:

اضبط الشفاط على وضع الإيقاف واضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مصابيح LED المتعلقة بإشارات الفلاتر النشطة حاليًا.

يصدر الشفاط صوت "بييب" ويومض مؤشر LED 2 لمدة ثانيتين.

يبقى مؤشرا LED 1 و2 مضيئين لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع الإيقاف.

إلغاء تفعيل إشارة فلتر الفحم:

اضبط الشفاط على وضع الإيقاف واضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مصابيح LED المتعلقة بإشارات الفلاتر النشطة حاليًا.

يصدر الشفاط صوت "بييب" وينطفئ مؤشر LED 2.

يبقى مؤشر LED 1 مضيئًا لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع الإيقاف.

الصيانة

التنظيف

نظف فقط بقطعة قماش مبللة بمنظف سائل محايد. لا تنظف باستخدام أدوات أو

أجهزة. لا تستخدم منتجات كاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

• حرك اللوحة لأعلى (لمسافة حوالي 2 سم)؛
• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشحات الدهون، باستخدام قطعة قماش مبللة بمنظفات سائلة محايدة.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

التركيب:

قم بفك الأجزاء بالترتيب العكسي لعملية التركيب.

انتبه! تأكد دائمًا من أن اللوحة مثبتة في مكانها بشكل جيد.

مرشح الشحوم

الشكل 10-21

يحبس جزيئات الشحوم الناتجة عن الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع المرشح - إذا كان متوفرًا في الطراز الذي لديك - إلى ضرورة ذلك) باستخدام منظفات غير كاشطة، إما يدويًا أو في غسالة الأطباق، والتي يجب

ضبطها على درجة حرارة منخفضة ودورة قصيرة.

عند غسله في غسالة الأطباق، قد يتغير لون مرشح الشحوم قليلاً، لكن هذا لا يؤثر على قدرته على الترشيح.

لإزالة مرشح الشحوم، اسحب مقبض التحرير الزنبركي.

مرشح الفحم (إصدار المرشح فقط)

الشكل 20

يحدث تشبع مرشح الفحم بعد استخدام أكثر أو أقل طولاً، اعتمادًا على نوع الطهي وانتظام تنظيف مرشح الشحوم.

في جميع الأحوال، من الضروري استبدال الخرطوشة على الأقل كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع المرشح - إذا كان متوفرًا في الطراز الذي لديك - إلى ضرورة ذلك). لا يجوز غسل مرشح الفحم أو تجديده.

مرشح الكربون الدائري

ضع واحدًا على كل جانب كغطاء لشبكتي الحماية للمروحة، ثم أدره في اتجاه عقارب الساعة.

للفك، أدر عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

الغطاء مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90٪ من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز قطع الغيار المعتمد.

يجب الالتزام الصارم بالتعليمات الواردة في هذا الدليل. لا نتحمل أي مسؤولية عن العيوب أو الأضرار أو الحرائق المحتملة في شفاط المطبخ الناتجة عن عدم الامتثال للوائح الواردة في هذا الدليل. تم تصميم شفاط المطبخ لشفط الأبخرة والروائح الناتجة عن الطهي. وهو مناسب للاستخدام المنزلي فقط.

قد يختلف شكل شفاط المطبخ عن الأشكال الموضحة في دليل الاستخدام هذا. لكن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

يجب الاحتفاظ بدليل الاستخدام ليكون متاحًا للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو النقل، يجب أن يبقى الدليل دائمًا مع المنتج. يجب قراءة الدليل بعناية لأنه يحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة. - لا يجوز إجراء أي تعديلات كهربائية أو ميكانيكية على الجهاز أو على قنوات التهوية. - قبل التركيب، تأكد من أن الجهاز لا يعاني من أضرار النقل. في حالة ظهور مشاكل، اتصل بالموزع.

ملاحظة: العناصر التي تحمل علامة (*) هي ملحقات اختيارية، وهي متوفرة فقط في بعض الموديلات أو أجزاء غير مشمولة في نطاق التسليم ويجب شراؤها بشكل منفصل.

تحذير

• قبل أي تنظيف أو صيانة، يجب فصل الجهاز عن التيار الكهربائي عن طريق سحب القابس أو إيقاف تشغيل المفتاح الرئيسي.
• يجب تنفيذ جميع أعمال التركيب والصيانة باستخدام قفازات العمل.
• يمكن استخدام الجهاز من قبل الأطفال من سن 8 سنوات فما فوق، وكذلك من قبل الأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة (أو بدون خبرة ومعرفة) بشرط أن يتم الإشراف عليهم بشكل مناسب أو أن يتم توجيههم

بشكل آمن في استخدام الجهاز وأن يكونوا على دراية بالمخاطر المرتبطة به.

• يجب الانتباه إلى عدم لعب الأطفال بالجهاز. لا يجوز للأطفال القيام بأعمال التنظيف والصيانة إلا إذا كانوا تحت إشراف الكبار.
• يجب أن تكون الغرفة جيدة التهوية عند استخدام شفاط المطبخ مع أجهزة أخرى تعمل بالغاز أو الوقود. يجب تنظيف شفاط المطبخ بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا)، بالإضافة إلى اتباع تعليمات الصيانة. عدم الالتزام بمعايير تنظيف الشفاط وعدم اتباع إرشادات التنظيف واستبدال الفلاتر يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا طهي الأطعمة على مواقد ذات لهب مكشوف تحت شفاط المطبخ.
• لاستبدال المصباح، استخدم نوع المصباح المحدد في قسم صيانة المصباح / الاستبدال في هذا الدليل.

استخدام اللهب المكشوف يضر بالفلاتر وقد يؤدي إلى خطر نشوب حريق، لذلك يجب تجنبه في جميع الأحوال.

يجب إجراء القلي بحذر لتجنب اشتعال الزيت المحموم.

تحذير: إذا كان الموقد قيد التشغيل،

فقد تصبح الأجزاء المكشوفة من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.

لتصريف روائح المطبخ، التزم باللوائح المحلية.

• عند تشغيل الشفاط في وضع الطرد بالتزامن مع أجهزة تعمل بالغاز أو الوقود، يجب ألا يتجاوز الضغط السلبي في مكان تركيب الأجهزة 4 باسكال (4 × 10^-5 بار). لا يجوز توجيه هواء الطرد إلى مدخنة تُستخدم أيضًا لتصريف غازات الاحتراق من الغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط بدون تركيب المصابيح بشكل صحيح لتجنب خطر الصدمة الكهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة الواقية بشكل صحيح!
• لا يجوز أبدًا استخدام الشفاط كسطح لوضع الأشياء، ما لم يُنص على ذلك صراحةً.
• استخدم فقط البراغي المرفقة مع المنتج للتثبيت، أو إذا لم تكن متضمنة، قم بشراء النوع المناسب من البراغي.
• استخدم طول البراغي المحدد في دليل التركيب.
• في حال الشك، استشر خدمة العملاء المعتمدة أو فنيًا مؤهلًا.

تحذير!

• قد تؤدي البراغي وعناصر التثبيت غير المتوافقة مع هذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم هذا الجهاز مع مؤقت خارجي أو مفتاح توقيت أو جهاز تحكم عن بعد أو أي جهاز آخر يتم تنشيطه تلقائيًا.

وفقًا لمتطلبات التوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE)، تم وضع علامة على هذا الجهاز.

يمكنك المساهمة بشكل إيجابي في حماية البيئة وصحة الإنسان من خلال التخلص من هذا الجهاز في نقاط تجميع النفايات المنفصلة. قد يؤدي التخلص غير السليم من هذا الجهاز في النفايات البلدية غير المصنفة إلى عواقب سلبية.

على المنتج أو في الوثائق المرفقة

يظهر رمز حاوية النفايات ذات العجلات المشطوبة على المنتج أو في الوثائق المرفقة. يشير هذا الرمز إلى أنه لا يجوز التخلص من هذا المنتج مع النفايات المنزلية العادية. تخلص من هذا المنتج في مركز إعادة التدوير الذي يوفر جمعًا منفصلاً للمعدات الكهربائية والإلكترونية. يجب أن يتم التخلص وفقًا للوائح المحلية للتخلص من النفايات.

يجب أن يتم التخلص وفقًا للوائح المحلية للتخلص من النفايات.

يرجى الاتصال بالسلطات المحلية المختصة أو مركز إعادة التدوير المحلي أو البائع الذي اشتريت منه هذا الجهاز للحصول على مزيد من المعلومات حول معالجة هذا المنتج واسترداده وإعادة استخدامه.

تم تطوير الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - الأداء/الملاءمة: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. توصيات للاستخدام الصحيح لتقليل التأثير البيئي: قم بتشغيل الشفاط عند بدء الطهي على أقل سرعة واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط عند وجود كميات كبيرة من الأبخرة والرطوبة، واستخدم السرعة القصوى فقط في الحالات القصوى. استبدل فلاتر الكربون عند الحاجة لضمان تقليل الروائح بشكل جيد. نظف فلاتر الدهون عند الحاجة لضمان كفاءة ترشيح الدهون. استخدم أكبر قطر لنظام مخرج الهواء المحدد في دليل الاستخدام لتحسين الأداء وتقليل الضوضاء.

وضع التشغيل

صُمم شفاط المطبخ لشفط الأبخرة والروائح الناتجة عن الطهي. وهو مناسب للاستخدام المنزلي فقط.

يمكن استخدام الغطاء كجهاز شفط هواء أو كجهاز إعادة تدوير هواء.

وضع الشفط

يتم توجيه الهواء إلى الخارج باستخدام أنبوب يتم تركيبه على وصلة الشفط.

ملاحظة!

لا يتم تزويد أنبوب الشفط مع المنتج ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب الشفط بنفس قطر وصلة الشفط.

ملاحظة!

إذا كان غطاء الشفط مزودًا بفلتر كربون نشط، فيجب إزالته.

قم بتوصيل غطاء الشفط بأنابيب الشفط وفتحات الشفط في الجدار التي لها نفس قطر وصلة الشفط (الفلنجة).

استخدام أنابيب وفتحات شفط بقطر

أصغر يسبب انخفاضًا في أداء الشفط وزيادة كبيرة في الضوضاء.

في حالة عدم الامتثال للتعليمات، لا يتحمل المصنع أي مسؤولية.

استخدم أنبوبًا قصيرًا قدر الإمكان. استخدم نظام أنابيب بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغييرات الكبيرة في قطر الأنبوب.

وضع إعادة التدوير

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادة توجيهه إلى الغرفة.

لاستخدام شفاط الطهي في هذا الإصدار، يجب تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التثبيت

يجب ألا تقل المسافة بين سطح الطهي والجزء السفلي من شفاط الطهي عن 45 سم في حالة المواقد الكهربائية و 65 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز تحدد مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد الموضح على لوحة البيانات التشغيلية داخل الشفاط. إذا كان الشفاط مزودًا بقابس كهربائي، فيجب توصيله بمأخذ كهربائي يسهل الوصول إليه ويتوافق مع اللوائح المعمول بها بعد التركيب. بالنسبة للشفاط بدون قابس (توصيل مباشر بالتيار الكهربائي) أو إذا كان القابس غير قابل للوصول، يجب تركيب مفتاح ثنائي القطب وفقًا للمعايير بعد التركيب، والذي يضمن فصلًا كاملاً عن الشبكة الكهربائية وفقًا لفئة الجهد الزائد الثالثة وفقًا لقواعد التركيب.

ملاحظة!

قبل التشغيل، يجب التأكد من أن كابل إمداد الطاقة (المأخذ) قد تم تركيبه بشكل صحيح.

شفاط الطهي مزود بكابل خاص. إذا تعرض الكابل للتلف، يجب طلب بديل من خدمة العملاء.

التركيب

قبل البدء في التركيب:

• تحقق من أن المنتج الذي تم شراؤه مناسب من حيث الارتفاع للمنطقة التي سيتم تركيبه فيها. قم بإزالة مرشحات الكربون النشط (^*) إن وجدت

(انظر أيضًا الفقرة ذات الصلة "الصيانة"). لا يتم إعادة تركيب مرشحات الكربون النشط في شفاط الطهي إلا إذا كان سيتم استخدامه في وضع إعادة التدوير.

تأكد من عدم وجود أي مواد مشمولة في التوريد داخل شفاط الطهي (لأسباب تتعلق بالنقل) (على سبيل المثال، أكياس تحتوي على براغي (^*)، الضمان (^*)، إلخ)؛ إذا وجدت، قم بإزالتها واحتفظ بها.

الشفاط مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، يجب الاستعانة بفني مؤهل لتحديد ما إذا كانت المواد مناسبة للجدار/السقف المعني. بالإضافة إلى ذلك، يجب أن يتحمل الجدار/السقف وزن الشفاط.

في حالة وجود أغطية و/أو جدران و/أو حواجز جانبية، تأكد من وجود مساحة كافية لتركيب شفاط الطهي وأن لديك إمكانية الوصول إلى لوحة التحكم في جميع الأوقات.

فقط لبعض الموديلات

كملحق اختياري، يمكن شراء مدخنة تصميمية، عند البيع تحقق (من البائع المعتمد) مما إذا كان هذا الخيار متاحًا لطرازك.

يوصى بتركيب الشفاط فقط بعد شراء هذه المدخنة، لاختيار طريقة التركيب الأنسب.

الشكل 5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الإضاءة

T2. تقليل سرعة المحرك

عند الضغط على الزر "T2"، يتم تقليل سرعة المحرك من السرعة الرابعة (الشديدة) إلى السرعة الأولى.

عند الضغط على الزر "T2" أثناء التشغيل في السرعة الأولى، يتم إيقاف تشغيل الشفاط.

T3 زيادة سرعة المحرك

عند الضغط على الزر T3، يتم تشغيل الشفاط من وضع إيقاف التشغيل إلى السرعة الأولى.

عند الضغط على الزر (عندما يكون الشفاط في وضع التشغيل)، يتم زيادة سرعة المحرك من السرعة الأولى إلى السرعة الرابعة (الشديدة). كل سرعة تقابلها لمبة LED.

السرعة 1 - لمبة LED 1

السرعة 2 - لمبة LED 2

سرعة 3 - مؤشر LED 3

سرعة 4 (مكثفة) - مؤشر LED 4 (يومض)

تتحول السرعة المكثفة تلقائيًا إلى السرعة 2 بعد 5 دقائق.

لإلغاء هذه الوظيفة قبل انتهاء الوقت، اضغط على الزر T2. سيعود المحرك إلى السرعة 3.

المؤقت T4

يعمل المؤقت عند الضغط على الزر T4. بعد انتهاء الوقت، تنطفئ الشفاطة. المؤقت مقسم كالتالي:

سرعة 1 - 20 دقيقة (مؤشر LED 1 يومض)

سرعة 2 - 15 دقيقة (مؤشر LED 2 يومض)

سرعة 3 - 10 دقائق (مؤشر LED 3 يومض)

سرعة 4 (مكثفة) - 5 دقائق (مؤشر LED 4 يومض)

عند الضغط على الزر T2 أثناء عمل المؤقت، تلغي الشفاطة وضع المؤقت وتخفض السرعة.

عند الضغط على الزر T3، تلغي الشفاطة وضع المؤقت وتزيد السرعة.

عند الضغط على الزر T4، تلغي الشفاطة وضع المؤقت وتبقى السرعة المضبوطة كما هي.

مؤشر تشبع مرشح الدهون

بعد 40 ساعة تشغيل، يبدأ مؤشر LED 1 في الوميض.

يُعلمك مؤشر تشبع الفلتر بموعد تنظيف الفلتر.

لإلغاء مؤشر تشبع الفلتر، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر صوت تنبيه وينطفئ مؤشر LED 1.

مؤشر تشبع فلتر الكربون النشط

بعد 160 ساعة تشغيل، يبدأ مؤشر LED 2 في الوميض.

يُعلمك مؤشر تشبع فلتر الكربون النشط بموعد استبدال الفلتر.

لإلغاء مؤشر تشبع الفلتر، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر صوت تنبيه وينطفئ مؤشر LED 2.

عند عرض مؤشر فلتر الشحوم وفلتر الكربون في نفس الوقت، يومض مؤشرا LED 1 و LED 2 بالتناوب.

لإعادة الضبط، قم بتنفيذ الإجراء الموصوف أعلاه مرتين.

في المرة الأولى، يتم إعادة ضبط مؤشر فلتر الكربون النشط. وفي المرة الثانية، يتم إعادة ضبط مؤشر فلتر الشحوم.

في وضع التشغيل القياسي، لا يكون مؤشر فلتر الكربون النشط نشطًا.

في نسخة إعادة تدوير الهواء، يجب تفعيل مؤشر فلتر الكربون النشط.

لتفعيل مؤشر فلتر الكربون النشط:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بعد الضغط على الزر، تضيء مصابيح LED الخاصة بمؤشر تشبع الفلاتر النشطة.

يصدر صوت تنبيه ويومض مؤشر LED 2 لمدة ثانيتين.

يبقى مؤشرا LED 1 و2 مضاءين لمدة ثانيتين تقريبًا قبل ضبط الغطاء على وضع الإيقاف.

إلغاء تنشيط مؤشر فلتر الكربون النشط:

اضبط الغطاء على وضع الإيقاف واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بعد الضغط على الزر، تضيء مصابيح LED الخاصة بمؤشر تشبع الفلاتر النشطة.

يصدر صوت تنبيه وينطفئ مؤشر LED 2.

يبقى مؤشر LED 1 مضاءً لمدة ثانيتين تقريبًا قبل ضبط الغطاء على وضع الإيقاف.

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة بمنظف محايد سائل. لا تستخدم

أدوات أو أجهزة للتنظيف

لا تستخدم منتجات تحتوي على مواد كاشطة. لا تستخدم الكحول!

اللوحة الشكل 8-9_22-23

صيانة اللوحة

الفك:

• ادفع اللوحة لأعلى (حوالي 2 سم)؛
• اسحب اللوحة نحوك لإخراجها.

التنظيف:

يجب تنظيف اللوحة بنفس عدد مرات تنظيف

مرشحات الدهون؛ استخدم قطعة قماش مبللة بسائل

منظف محايد.

تجنب استخدام المنظفات الكاشطة.

لا تستخدم الكحول!

التركيب:

نفذ خطوات الفك بترتيب عكسي.

تحذير! تأكد دائمًا من أن اللوحة مثبتة جيدًا.

مرشحات الدهون

الصورة 10-21

تعمل هذه المرشحات على احتجاز جزيئات الدهون التي تنطلق أثناء الطهي.

يجب غسل هذا الفلتر مرة واحدة شهريًا (أو عندما يشير نظام مؤشر تشبع الفلاتر - إذا كان متوفرًا في الطراز المعني - إلى ذلك). يمكن القيام بذلك يدويًا باستخدام منظف معتدل، أو في غسالة الأطباق على درجة حرارة منخفضة ودورة شطف قصيرة. يمكن أن يتعرض فلتر الشحوم المعدني للتلف أثناء التنظيف في غسالة الأطباق، لكن هذا لا يؤثر على خصائص ترشيحه بأي حال من الأحوال.

لإزالة فلاتر الشحوم، اسحب مقبض الفك.

فلتر الكربون النشط (فقط في نسخة إعادة التدوير)

صورة 20

اعتمادًا على مدة استخدام الموقد وتكرار تنظيف فلتر الشحوم، يحدث تشبع فلتر الكربون النشط بعد فترة استخدام أطول أو أقصر. في جميع الأحوال، يجب استبدال عنصر الفلتر على الأقل كل 4 أشهر (أو عندما يشير نظام مؤشر تشبع الفلاتر - إذا كان متوفرًا في الطراز المعني - إلى هذه الحاجة).

لا يمكن تنظيفه أو إعادة تنشيطه.

فلاتر الكربون النشط الدائرية

ضع فلتر كربون واحدًا على كل جانب من شبكة الحماية على يسار ويمين عجلة المحرك، ولتثبيتها أدر المقبض المركزي P في اتجاه عقارب الساعة.

للفك، أدر المقبض المركزي P عكس اتجاه عقارب الساعة.

استبدال المصابيح

صورة 24

الغطاء مزود بنظام إضاءة يعتمد على تقنية الصمامات الثنائية الباعثة للضوء (LED).

توفر مصابيح LED إضاءة مثالية لسطح الطهي. تتمتع بعمر افتراضي يزيد بعشر مرات عن المصابيح التقليدية وتوفر توفيرًا في الطاقة يصل إلى 90%.

لتبديل المصابيح، اتصل بمركز الصيانة المختص للاستبدال.

يجب اتباع تعليمات هذا الدليل بدقة. يخلي المصنع مسؤوليته عن أي إزعاج أو أضرار أو حرائق ناتجة عن الجهاز بسبب عدم الالتزام بتعليمات هذا الدليل. هذا الجهاز مخصص للاستخدام في التطبيقات المنزلية وما شابهها مثل: - زوايا المطبخ المخصصة للموظفين في المتاجر والمكاتب والبيئات المهنية الأخرى؛ - المزارع؛ - استخدام النزلاء في الفنادق والموتيلات والبيئات الأخرى ذات الطابع السكني؛ - البيئات من نوع غرف الضيوف.

قد تختلف أشكال الشفاط عن تلك الموضحة في الرسومات الموجودة في هذا الدليل، ومع ذلك تظل تعليمات الاستخدام والصيانة والتركيب متطابقة.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو الانتقال، تأكد من أن دليل الاستخدام يرافقه.
• يرجى قراءة التعليمات بعناية، ستجد معلومات مهمة حول التركيب وطريقة الاستخدام والسلامة.
• لا تقم بإجراء تعديلات كهربائية أو ميكانيكية على المنتج أو على قنوات التهوية.
• قبل تركيب الجهاز، تحقق من عدم وجود أي مكون تالف. إذا وجدت أي تلف، اتصل بالموزع ولا تستمر في التركيب.

ملاحظة: القطع التي تحمل الرمز "(*)" هي ملحقات اختيارية تأتي فقط مع بعض الموديلات أو قطع غير مرفقة ويجب شراؤها.

تحذير

• قبل أي صيانة أو تنظيف للمنتج، افصل التيار الكهربائي عن طريق سحب القابس الكهربائي أو قطع المفتاح العام.
• استخدم قفازات العمل في أي عملية تنظيف أو صيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين لا يقل عمرهم عن 8 سنوات والأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة أو المعرفة، إلا إذا كان هؤلاء الأشخاص تحت إشراف مناسب أو إذا تم تزويدهم بتعليمات تتعلق بالاستخدام الصحيح للجهاز لتجنب

أي خطر.

• يجب ألا يلعب الأطفال بالجهاز.
• يجب ألا يقوم الأطفال دون إشراف بالتنظيف أو الصيانة من قبل المستخدم.
• يجب أن تكون الغرفة جيدة التهوية عند استخدام الشفاط بالتزامن مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا) وفقًا لتعليمات الصيانة. عدم الالتزام بتعليمات التنظيف المقدمة صراحةً للشفاط والمرشحات قد يؤدي إلى خطر نشوب حريق.
• لا تشعل النار في الأطعمة تحت الشفاط.

لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم استبدال/صيانة المصباح في هذا الدليل.

استخدام اللهب المكشوف يضر بالمرشحات وقد يسبب حريقًا، لذلك يُنصح بعدم استخدامه.

يجب أن يتم القلي بحذر للتأكد من أن الزيت المسخن بشكل زائد لا يشتعل.

تحذير: عندما يكون سطح الطهي قيد التشغيل، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط

شديدة السخونة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والسلامة الواجب اتخاذها لطرد الأدخنة، التزم بدقة بأحكام اللوائح المحلية.
• يجب ألا يتم إرسال الهواء إلى قناة تستخدم لطرد الأدخنة من الأجهزة التي تستخدم الغاز أو أي وقود آخر.
• لا تستخدم أو تترك الشفاط بدون تركيب المصابيح بشكل صحيح، لأن هناك خطرًا محتملاً لحدوث صدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم الشفاط أبدًا كسطح للاستناد، إلا إذا تم النص على ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن مرفقة، قم بشراء النوع الصحيح من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حالة الشك، استشر مركز الخدمة المعتمد لديك أو الموظفين المؤهلين.

انتبه!

• قد يؤدي عدم تثبيت البراغي وأجهزة التثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية.
• لا تقم بتشغيل الجهاز عن طريق مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يقوم بتشغيل الجهاز تلقائيًا.

يحمل هذا الجهاز رمز إعادة التدوير وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الناتجة عن المعدات الكهربائية والإلكترونية (WEEE).

من خلال التخلص الصحيح من هذا الجهاز، ستساهم في منع أي عواقب ضارة على البيئة وصحة الإنسان.

يشير الرمز الموجود على الجهاز أو على الوثائق المصاحبة له إلى أن هذا المنتج لا يمكن بأي حال من الأحوال معالجته كنفايات منزلية. لذلك يجب تسليمه إلى مركز جمع النفايات المسؤول عن إعادة تدوير المعدات الكهربائية والإلكترونية.

للتخلص من الجهاز، التزم بالمعايير المتعلقة بالتخلص من النفايات السارية في بلد التركيب.

للحصول على مزيد من التفاصيل حول معالجة هذا الجهاز واستعادته وإعادة تدويره، يرجى الاتصال بالمكتب المختص في بلديتك، أو بشركة جمع النفايات، أو مباشرة ببائعك.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير

التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل التأثير البيئي: قم بتشغيل الشفاط على السرعة الدنيا أثناء الطهي واتركه يعمل لبضع دقائق بعد انتهاء الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان أو البخار، واستخدم السرعة (السرعات) المعززة فقط في الحالات القصوى. استبدل مرشحات الفحم عند الحاجة للحفاظ على تقليل فعال للروائح. نظف مرشحات الشحوم عند الحاجة للحفاظ على ترشيح فعال للدهون. استخدم نظام أنابيب بالقطر الأقصى الموضح في هذا الدليل لتحسين الأداء وتقليل الضوضاء.

الاستخدام

هذا الشفاط مصمم لشفط أدخنة وأبخرة الطهي وهو مخصص للاستخدام المنزلي فقط. تم تصنيع الشفاط بحيث يمكن استخدامه في نسخة شفط مع تفريغ خارجي، أو نسخة ترشيح مع إعادة تدوير داخلي.

نسخة الشفط

يتم تفريغ الأبخرة إلى الخارج من خلال قناة تفريغ مثبتة على شفة التوصيل الموجودة أعلى الشفاط.

انتبه!

خرطوم التفريغ غير متوفر ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر خرطوم التفريغ مساويًا لقطر شفة التوصيل.

انتبه!

إذا كان الشفاط مزودًا بمرشح فحم، فيجب إزالته.

قم بتوصيل الشفاط بالأنابيب وقنوات التفريغ في الجدار بقطر يعادل مخرج الهواء (طوق التوصيل).

استخدام أنابيب وقنوات تصريف بقطر أصغر سيؤدي إلى انخفاض أداء الشفط وزيادة ملحوظة في الضوضاء. لا نتحمل أي مسؤولية في هذا الصدد.

استخدم خرطومًا بالطول الضروري فقط. يجب أن يكون عدد انحناءات الخرطوم في حده الأدنى (الزاوية القصوى للانحناء: 90 درجة). تجنب التغيرات المفرطة في مقطع الخرطوم.

نسخة الترشيح

سيتم إزالة الشحوم والروائح من هواء الشفط قبل إعادته إلى الغرفة.

لاستخدام الشفاط في هذه النسخة، يجب تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأواني على جهاز الطهي وأدنى جزء من شفاط المطبخ عن 45 سم في حالة المواقد الكهربائية و65 سم في حالة مواقد الغاز أو المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز تحدد مسافة أكبر، فيجب مراعاتها.

التوصيل الكهربائي

يجب أن يتوافق الجهد الكهربائي مع الجهد الموضح على اللوحة الإرشادية الموجودة داخل الشفاط. إذا كان هناك قابس، قم بتوصيل الشفاط بمقبس حائطي مطابق للمعايير السارية وموجود في منطقة يسهل الوصول إليها حتى بعد التركيب. إذا لم يكن هناك قابس (توصيل مباشر بالدائرة الكهربائية)، أو إذا لم يكن المقبس في منطقة يسهل الوصول إليها حتى بعد التركيب، فقم بتركيب قاطع دائرة معياري لضمان فصل الشفاط تمامًا عن الدائرة الكهربائية في ظروف فئة الجهد الزائد الثالثة، وفقًا للوائح التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بالتيار الكهربائي والتحقق من عمله بشكل صحيح، تأكد دائمًا من أن كابل التغذية مركب بشكل صحيح.

الشفاط مزود بكابل تغذية خاص؛ في حالة تلف الكابل، اطلب واحدًا جديدًا من خدمة الدعم الفني.

التركيب

قبل البدء في التركيب:

• تحقق من أن المنتج الذي تم شراؤه بأبعاد مناسبة لمنطقة التركيب.
• أزل مرشحات الكربون النشط (*) إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). لا يتم إعادة تركيبها إلا إذا كان يمكن استخدام الشفاط في وضع إعادة التدوير.
• تحقق من عدم وجود مواد أخرى داخل الشفاط (لأسباب تتعلق بالنقل) مرفقة مع الجهاز (على سبيل المثال: براغي ()، ضمانات ()، إلخ)، في هذه الحالة، أزلها واحتفظ بها.

الشفاط مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، من الضروري الاتصال بفني مؤهل للتأكد من أن المواد مناسبة لنوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح و/أو جدران و/أو أرفف جانبية، تحقق من أن المساحة كافية لتركيب الشفاط وأن الوصول إلى عناصر التحكم سهل.

فقط لبعض الموديلات

كملحق اختياري، يمكن شراء مدخنة تجميلية، تحقق من الموزع المعتمد إذا كان الموديل الذي لديك يوفر هذه الإمكانية.

يُنصح بتركيب الشفاط بعد شراء المدخنة للتحقق بأمان من التركيب الأنسب.

الشكل 5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الأضواء

T2. تقليل السرعة

عند الضغط على الزر "T2"، يتم تقليل السرعة من السرعة 4 (شديدة) إلى السرعة 1.

عند الضغط على الزر "T2" أثناء التشغيل بالسرعة 1، ينتقل الشفاط إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

عند الضغط على الزر T3، ينتقل الشفاط من الحالة OFF إلى السرعة 1.

عند الضغط على الزر (الشفاط في الحالة ON)، تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

كل سرعة يقابلها إضاءة المؤشر الخاص بها.

السرعة 1 - المؤشر 1

السرعة 2 - المؤشر 2

السرعة 3 - المؤشر 3

السرعة 4 (شديدة) - المؤشر 4 (يومض)

السرعة الشديدة مؤقتة. المدة القياسية هي 5 دقائق، وفي نهايتها ينتقل الشفاط إلى السرعة 2.

لإلغاء تنشيط الوظيفة قبل نهاية المدة، اضغط على الزر T2، وسينتقل الشفاط إلى السرعة 3.

T4 توقيت السرعة

يتم تفعيل توقيت السرعات بالضغط على الزر T4، وعند انتهاء التوقيت، ينطفئ الشفاط.

ينقسم التوقيت على النحو التالي:

السرعة 1 - 20 دقيقة (المؤشر 1 يومض)

السرعة 2 - 15 دقيقة (المؤشر 2 يومض)

السرعة 3 - 10 دقائق (المؤشر 3 يومض)

السرعة 4 (مكثفة) - 5 دقائق (المؤشر 4 يومض)

أثناء التشغيل الموقوت، بالضغط على الزر T2، يخرج الشفاط من الوضع الموقوت ويخفض السرعة.

بالضغط على الزر T3، يخرج الشفاط من الوضع الموقوت ويزيد السرعة.

بالضغط على الزر T4، يخرج الشفاط من الوضع الموقوت مع الحفاظ على السرعة المضبوطة.

إشارة فلتر الشحوم

بعد 40 ساعة من التشغيل، يومض المؤشر 1.

عند ظهور هذه الإشارة، يجب غسل فلتر الشحوم المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سيصدر الشفاط صوت "بييب" وسيتوقف المؤشر 1 عن الوميض.

إشارة فلتر الفحم

بعد 160 ساعة من التشغيل، يومض المؤشر 2.

عند ظهور هذه الإشارة، يجب استبدال فلتر الفحم المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سيصدر الشفاط صوت "بييب" وسيتوقف المؤشر 2 عن الوميض.

في حالة ظهور إشارة الفلترين معًا، يومض المؤشران 1 و2 بالتناوب.

يتم إعادة الضبط بتنفيذ الإجراء الموصوف أعلاه مرتين.

المرة الأولى لإلغاء إشارة فلتر الكربون، والمرة الثانية تلغي إشارة فلتر الشحوم.

في الوضع القياسي، إشارة فلتر الكربون غير نشطة.

في حال استخدام الشفاط بنسخة الترشيح، يجب تفعيل إشارة فلتر الكربون.

تفعيل إشارة فلتر الكربون:

ضع الشفاط على وضع إيقاف التشغيل (OFF) واستمر بالضغط على الزر T4 لمدة 5 ثوانٍ.

مباشرة بعد الضغط على الزر، ستضيء مصابيح LED المتعلقة بإشارة الفلاتر النشطة حاليًا.

سيصدر الشفاط صوت "بييب" وسيومض المؤشر 2 لمدة ثانيتين. سيبقى المؤشران 1 و2 مضاءين لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع إيقاف التشغيل (OFF).

إلغاء تفعيل إشارة فلتر الكربون:

ضع الشفاط على وضع إيقاف التشغيل (OFF) واستمر بالضغط على الزر T4 لمدة 5 ثوانٍ.

مباشرة بعد الضغط على الزر، ستضيء مصابيح LED المتعلقة بإشارة الفلاتر النشطة حاليًا.

سيصدر الشفاط صوت "بييب" وسينطفئ المؤشر 2.

سيبقى المؤشر 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع إيقاف التشغيل (OFF).

الصيانة

التنظيف

للتّنظيف، استخدم حصريًا قطعة قماش مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أدوات للتنظيف! تجنّب استخدام المنتجات الكاشطة، لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

• حرّك اللوحة إلى الأعلى (لمسافة حوالي 2 سم)؛

-اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشح الشحوم، باستخدام قطعة قماش مبللة بمنظف محايد.

تجنّب استخدام المنتجات الكاشطة. لا تستخدم الكحول!

التركيب:

قم بالتركيب بالترتيب العكسي.

انتبه! تحقق دائمًا من أن اللوحة مثبتة جيدًا.

مرشح الشحوم

الشكل 10-21

يحبس جزيئات الدهون الناتجة عن الطهي.

يجب تنظيف الفلتر مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع الفلاتر - إذا كان موجودًا في الموديل الذي تمتلكه - إلى هذه الحاجة) باستخدام منظفات غير كاشطة، يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة ودورة قصيرة.

قد يؤدي غسل فلتر الدهون المعدني في غسالة الأطباق إلى تغير لونه. ومع ذلك، لن تتغير خصائص الترشيح بأي حال من الأحوال.

لفك فلتر الدهون، اسحب مقبض الفك الزنبركي.

فلتر الكربون النشط (فقط لنسخة إعادة التدوير)

الشكل 20

يُلاحظ تشبع الكربون النشط بعد استخدام أطول أو أقصر، حسب نوع الموقد وانتظام تنظيف فلتر الدهون. في جميع الأحوال، من الضروري تغيير الفلتر بعد أربعة أشهر كحد أقصى (أو عندما يشير نظام مؤشر تشبع الفلاتر - إذا كان موجودًا في الموديل الذي تمتلكه - إلى هذه الحاجة).

لا يمكن تنظيفه أو تجديده.

فلتر الكربون الدائري

ضع واحدًا على كل جانب لتغطية شبكتي حماية ذراعي المحرك، ثم أدر في اتجاه عقارب الساعة.

للفك، أدر في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90٪ من الطاقة الكهربائية.

لإعادة تركيب المصابيح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

هولندي - تعليمات التركيب ودليل الاستخدام

التزم دائمًا بالتعليمات الواردة في هذا الدليل. نحن لا نتحمل أي مسؤولية عن المشاكل أو الأضرار أو الحرائق الناتجة عن الإهمال، مثل عدم اتباع التعليمات الواردة في هذا الدليل. هذا الجهاز مخصص للاستخدام المنزلي والتطبيقات المماثلة مثل: - مطابخ الموظفين في المتاجر والمكاتب والبيئات المكتبية الأخرى؛ - المزارع؛ - استخدام العملاء في الفنادق والموتيلات وأماكن الإقامة الأخرى مثل المبيت والإفطار.

قد يختلف مظهر شفاط المطبخ عن الصور الموجودة في هذا الكتيب. تظل تعليمات التشغيل والصيانة والتركيب كما هي.

• من المهم الاحتفاظ بهذا الكتيب في مكان آمن حتى تتمكن من الرجوع إليه في أي وقت. تأكد من نقل الكتيب مع الجهاز عند الانتقال أو البيع أو التنازل.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والتشغيل والصيانة والسلامة.
• لا تقم أبدًا بإجراء تعديلات كهربائية أو ميكانيكية على المنتج أو أنابيب التهوية.
• افحص جميع الأجزاء بحثًا عن أي تلف قبل متابعة تركيب الجهاز. في حالة وجود تلف، اتصل بالمورد الخاص بك ولا تبدأ في التركيب.

ملاحظة: العناصر المميزة بالرمز (^*) هي ملحقات اختيارية تُقدم فقط مع بعض الطرازات، أو قد تكون أجزاء غير مرفقة ويجب شراؤها بشكل منفصل.

تحذير

قبل تنظيف شفاط المطبخ أو صيانته، تأكد أولاً من فصله عن مصدر الكهرباء عن طريق سحب القابس من المقبس، أو إيقاف تشغيل المفتاح ثنائي القطب، أو إيقاف تشغيل مجموعة الكهرباء المعنية بالكامل. - ارتدِ دائمًا قفازات العمل أثناء التركيب والصيانة. - هذا الجهاز مناسب للاستخدام من قبل الأطفال من سن 8 سنوات فما فوق، والأشخاص ذوي الإعاقات الجسدية أو الحسية أو العقلية، والأشخاص عديمي الخبرة وأولئك الذين لديهم معرفة غير كافية، بشرط أن يتم الإشراف عليهم وتوجيههم أولاً حول الاستخدام الآمن وتشغيل الجهاز، وأن يكون لديهم فهم كافٍ للمخاطر المرتبطة به.

المخاطر المرتبطة به.

• لا تسمح للأطفال بالعبث بالمفاتيح أو اللعب بالجهاز.
• لا يجوز للأطفال تنظيف أو صيانة الأجزاء التي يمكن للمستخدم الوصول إليها إلا تحت إشراف شخص بالغ.
• عند استخدام شفاط المطبخ مع أجهزة تعمل بالغاز أو وقود آخر، يجب تهوية الغرفة التي توجد بها الأجهزة بشكل كافٍ.
• يجب تنظيف شفاط المطبخ بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا).
• يجب اتباع تعليمات الصيانة المرفقة. إذا لم يتم اتباع التعليمات المرفقة لتنظيف شفاط المطبخ والمرشحات، فهناك خطر نشوب حريق.
• يُمنع إشعال النار تحت شفاط المطبخ.
• استبدل المصابيح فقط بالنوع المحدد في قسم "الصيانة > استبدال المصابيح" في هذا الدليل.

التعرض للهب ضار بالمرشحات ويمكن أن يؤدي إلى نشوب حريق. لذلك يجب تجنب ذلك في جميع الظروف. كن حذرًا للغاية عند القلي والتحمير وتأكد من عدم ارتفاع حرارة الدهون أو الزيت واشتعالها.

تنبيه: قد تصبح الأجزاء التي يمكن الوصول إليها من شفاط المطبخ ساخنة أثناء إخراج أبخرة الطهي.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب.
• في التدابير الفنية والسلامة للتركيبات التي تخرج أبخرة الطهي، من المهم أن يتم

اتباع القوانين واللوائح المحلية بدقة.

• يجب عدم تصريف الهواء المستخرج إلى مخرج أبخرة الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• تأكد من وضع المصباح بشكل صحيح وإلا فقد يحدث صدمة كهربائية، خاصة إذا لم يتم استخدام الشفاط.
• لا تستخدم شفاط المطبخ أبدًا بدون وضع الشبكات بشكل صحيح.
• لا تضع أبدًا أشياء أخرى على شفاط المطبخ، إلا إذا تم تحديد ذلك على وجه التحديد.
• استخدم فقط البراغي المرفقة للتركيب، أو اشترِ براغي من النوع الصحيح.
• راجع دليل التركيب للحصول على الأبعاد الصحيحة للبراغي.
• عند الشك، استشر مركز خدمة معتمد أو شخصًا لديه مؤهلات مماثلة.

تحذير!

• عند استخدام براغي غير تلك المذكورة في هذه التعليمات أو إذا لم يتم تركيب الجهاز وفقًا لهذه التعليمات، فقد تنشأ مخاطر كهربائية.
• لا تقم بتوصيل المنتج بمؤقت (قابل للبرمجة) أو جهاز تحكم عن بعد أو أي جهاز آخر يمكنه تشغيل المنتج تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

في نهاية عمر الجهاز، تأكد من التخلص منه ومعالجته بشكل صحيح. بهذه الطريقة، تتجنب الآثار السلبية على الصحة العامة والبيئة.

يشير الرمز الموجود على المنتج و/أو في المستندات المصاحبة إلى أنه لا يجوز التعامل مع هذا الجهاز كنفايات منزلية عادية. يجب تسليم المنتج إلى نقطة تجميع رسمية للمعدات الكهربائية والإلكترونية لإعادة تدويره. يجب أن يتم التخلص والمعالجة وفقًا للوائح البيئية المحلية. لمزيد من المعلومات حول جمع ومعالجة وإعادة تدوير هذا المنتج، اتصل بالدائرة المختصة في السلطة المحلية أو قسم المورد المسؤول عن التخلص.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. - الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301. - التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. اقتراحات

للاستخدام الصحيح لتقليل التأثير على البيئة: شغّل الشفاط على السرعة الأدنى عند الطهي واتركه يعمل لبضع دقائق بعد الانتهاء. اختر سرعة أعلى فقط عند وجود كميات كبيرة من البخار أو الدخان، واستخدم السرعة العالية/السرعات العالية (Boost) فقط في الظروف القصوى. استبدل مرشحات الفحم في الوقت المناسب للحفاظ على فعالية شفط روائح الطهي. استبدل مرشحات الدهون في الوقت المناسب لتقليل آثار تراكم الدهون بشكل فعال. استخدم أنابيب بأقصى قطر مذكور في هذا الدليل لتحقيق أفضل كفاءة وأقل ضوضاء.

الاستخدام

صُمم الشفاط لشفط روائح الطهي والبخار، وهو مخصص للاستخدام المنزلي فقط. يمكن استخدام هذا الشفاط بطريقتين: عبر الاستخراج أو عبر الترشيح.

وضع الاستخراج

في هذا الوضع، يتم إخراج الهواء الملوث من المبنى عبر أنبوب خاص مصمم لهذا الغرض ومتصل بحلقة التوصيل في الجزء العلوي من الشفاط.

انتبه!

أنبوب التصريف غير مرفق ويجب شراؤه بشكل منفصل. يجب أن يكون أنبوب التصريف بنفس قطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزودًا بفلتر كربون نشط، فيجب إزالته.

قم بتوصيل الشفاط بأنبوب بنفس قطر مخرج الهواء للشفاط (شفة التوصيل). ينطبق هذا القطر أيضًا على أي فتحات تمرير لأنبوب التصريف.

فتحة تمرير و/أو أنبوب بقطر أصغر يقلل من قوة الشفط ويؤدي إلى زيادة هائلة في الضوضاء.

لذلك، لا نتحمل أي مسؤولية في هذا الصدد.

• اجعل الأنبوب قصيرًا قدر الإمكان.
• استخدم أقل عدد ممكن من وصلات الانحناء (الزاوية القصوى لها: 90 درجة).
• تجنب التغيرات الكبيرة في قطر أنبوب التصريف.

وضع إعادة التدوير (الفلترة)

يتم إزالة الشحوم والروائح من الهواء المزال ثم إعادته إلى نفس الغرفة.

لاستخدام الشفاط في هذا الوضع، يجب تركيب نظام فلترة إضافي يعتمد على الكربون المنشط.

التركيب

المسافة الدنيا بين سطح الطهي و

الجزء السفلي من الشفاط هي 45 سم للموقد الكهربائي و 65 سم في حالة موقد الغاز أو الموقد المختلط.

إذا وردت مسافة أكبر في تعليمات تركيب موقد الغاز، فيجب استخدام المسافة الأكبر.

التوصيل الكهربائي

يجب أن يتوافق التوصيل بالتيار الكهربائي مع القيمة الموجودة على اللوحة الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فيجب وضعه في مقبس يلبي أحدث اللوائح ويظل في متناول اليد بعد التركيب. إذا لم يكن المنتج مزودًا بقابس (توصيل مباشر بالتيار الكهربائي)، أو إذا لم يعد القابس في متناول اليد بعد التركيب، فيجب استخدام مفتاح فصل ثنائي القطب، بحيث يمكن فصل المنتج تمامًا عن التيار الكهربائي (على سبيل المثال، في حالة التيار الزائد، الفئة الأولى).

تحذير!

تحقق أولاً من أن سلك التيار الكهربائي مركب بشكل صحيح قبل توصيل الشفاط بالتيار الكهربائي للتحقق من التشغيل الصحيح.

يتم تزويد الشفاط بسلك كهربائي خاص. إذا كان هذا السلك تالفًا، فيجب طلب بديل جديد من الخدمة الفنية.

التركيب

قبل البدء في التركيب:

• تحقق من أن أبعاد المنتج المشترى مناسبة لمنطقة التركيب المختارة.
• قم بإزالة مرشحات الشحوم المرفقة (*) (انظر أيضًا القسم ذي الصلة من هذا الدليل). يجب أن تكون مرشحات الشحوم موجودة فقط إذا كان سيتم استخدام الشفاط في وضع الترشيح.
• تحقق (بعد النقل) من عدم وجود مواد مرفقة داخل الشفاط (مثل البراغي المعبأة، شهادة الضمان، إلخ) وقم بإزالتها إذا لزم الأمر. يرجى الاحتفاظ بها.

يتم توفير مسامير تثبيت لتثبيت الشفاط بإحكام على معظم الجدران/الأسقف. بالطبع، يجب على فني التركيب المؤهل التأكد من أن المواد المستخدمة مناسبة لنوع الجدار/السقف المعني. يجب أن يكون الجدار أو السقف قويًا بما يكفي لتحمل وزن الشفاط.

لا تضع بلاطًا أو ملاطًا أو سيليكونًا على هذا الجهاز أو تحته. فقط تركيب سطحي.

إذا كانت هناك ألواح و/أو جدران و/أو خزائن جانبية، فتحقق من وجود مساحة كافية لتركيب الشفاط وتحقق من سهولة الوصول إلى لوحة التحكم.

فقط لبعض الموديلات

كملحق اختياري، من الممكن شراء مدخنة جمالية، راجع وكيلًا معتمدًا

إذا كان هذا الخيار متاحًا لطرازك.

يُنصح بتركيب شفاط الهواء بعد شراء المدخنة لتطبيق التركيب الأنسب.

شكل 5-14-15-16-17

التشغيل

T1. تشغيل/إطفاء الأضواء

T2. خفض السرعة

بالضغط على الزر T2 تنخفض السرعة من السرعة 4 (شفط مكثف) إلى السرعة 1.

بالضغط على الزر T2 أثناء التشغيل على السرعة 1، يتم إيقاف تشغيل الشفاط.

T3. زيادة السرعة

بالضغط على الزر T3 ينتقل الشفاط من وضع الإيقاف إلى السرعة 1.

بالضغط على الزر (الشفاط يعمل) تزداد سرعة المحرك: من السرعة 1 إلى السرعة 4 (شفط مكثف).

عند كل سرعة، يضيء مؤشر LED المقابل.

السرعة 1 - LED 1

السرعة 2 - LED 2

السرعة 3 - مؤشر LED 3

السرعة 4 (شديدة) - مؤشر LED 4 (مصباح وامض)

بالنسبة للشفط الشديد، توجد وظيفة مؤقت. الوقت الافتراضي هو 5 دقائق، وبعد انتهائه يتحول شفاط المطبخ إلى السرعة 2.

لإلغاء وظيفة الوقت المحدد، اضغط على الزر T2، وسينتقل شفاط المطبخ إلى الوضع 3.

T4. مؤقت السرعة

يتم تفعيل مؤقت السرعة بالضغط على الزر T4، وبعد انتهاء الوقت المحدد يتم إيقاف تشغيل شفاط المطبخ.

يتم تقسيم ضبط الوقت على النحو التالي:

السرعة 1 - 20 دقيقة (مصباح LED 1 وامض)

السرعة 2 - 15 دقيقة (مصباح LED 2 وامض)

السرعة 3 - 10 دقائق (مصباح LED 3 وامض)

السرعة 4 (شديدة) - 5 دقائق (مصباح LED 4 وامض)

أثناء وظيفة المؤقت، بالضغط على الزر T2، يخرج الشفاط من وظيفة المؤقت وتنخفض السرعة.

بالضغط على الزر T3، يخرج الشفاط من وظيفة المؤقت وتزداد السرعة.

بالضغط على الزر T4، يخرج الشفاط من وظيفة المؤقت ويبقى الشفاط على نفس السرعة.

إشارة فلتر الدهون

بعد 40 ساعة عمل، يبدأ مؤشر LED 1 في الوميض.

عند ظهور هذه الإشارة، يجب تنظيف مرشح الشحوم المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الغطاء صوت "بييب" ويتوقف مؤشر LED 1 عن الوميض.

إشارة مرشح الكربون

بعد 160 ساعة عمل، يبدأ مؤشر LED 2 في الوميض.

عند ظهور هذه الإشارة، يجب استبدال مرشح الكربون المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الغطاء صوت "بييب" ويتوقف مؤشر LED 2 عن الوميض.

في حالة ظهور إشارة المرشحين في نفس الوقت، يومض مؤشر LED 1 و LED 2 بالتناوب على الشاشة.

تتم إعادة الضبط بتنفيذ الإجراء الموصوف أعلاه مرتين.

في المرة الأولى، يتم إعادة ضبط إشارة مرشح الكربون، وفي المرة الثانية، يتم إعادة ضبط إشارة مرشح الشحوم.

في الوضع القياسي، تكون إشارة مرشح الكربون غير نشطة.

إذا تم استخدام الشفاط كجهاز ترشيح، يجب تفعيل إشارة مرشح الكربون.

تفعيل إشارة مرشح الكربون:

ضع الغطاء على وضع OFF واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مصابيح LED الخاصة بإشارات الفلتر النشط المعنية.

يصدر الغطاء صوت "BEEP" ويومض مصباح LED رقم 2 لمدة ثانيتين.

يظل مصباحا LED رقم 1 و2 مضاءين لمدة ثانيتين تقريبًا قبل أن ينتقل الغطاء إلى وضع OFF.

إلغاء تنشيط إشارة فلتر الكربون:

ضع الغطاء على وضع OFF واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مصابيح LED الخاصة بإشارات الفلتر النشط المعنية.

يصدر الغطاء صوت "BEEP" وينطفئ مصباح LED رقم 2.

يظل مصباح LED رقم 1 مضاءً لمدة ثانيتين تقريبًا قبل أن ينتقل الغطاء إلى وضع OFF.

الصيانة

التنظيف

نظف فقط بقطعة قماش مبللة بمنظف سائل محايد. لا تستخدم أدوات أو أشياء أخرى عند التنظيف. لا تستخدم مواد كاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

فك التركيب:

• ادفع اللوحة لأعلى (حوالي 2 سم)؛

- اسحب اللوحة لفتحها.

التنظيف:

يجب تنظيف اللوحة بنفس وتيرة تنظيف مرشح الشحوم، باستخدام قطعة قماش مبللة بمنظف محايد.

لا تستخدم منتجات كاشطة. لا تستخدم الكحول!

التركيب:

اتبع الترتيب العكسي لفك التركيب.

انتبه! تحقق دائمًا من تثبيت اللوحة جيدًا في مكانها.

مرشح الشحوم

الشكل 10-21

يلتقط جزيئات الدهون من أبخرة الطهي.

يجب تنظيفه مرة في الشهر (أو عندما يشير مؤشر تشبع المرشحات - إذا كان موجودًا في الطراز الخاص بك - إلى ذلك) بمنظفات محايدة، يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة وبرنامج قصير. قد يؤدي غسله في غسالة الأطباق إلى تغير لون مرشح الشحوم المعدني، لكن هذا لا يؤثر على الخصائص التي لا تتغير أبدًا.

اسحب المقبض الزنبركي لإزالة مرشح الشحوم.

مرشح الكربون (فقط للجهاز المزود بفلتر) الشكل 20

يحدث تشبع مرشح الكربون بعد فترة استخدام أطول أو أقصر، ويعتمد على نوع الطهي وانتظام غسل المرشح. في جميع الأحوال، يجب استبدال المرشح على الأقل كل 4 أشهر (أو عندما يشير مؤشر المرشحات المشبعة - إذا كان موجودًا في الطراز الذي لديك - إلى ذلك). لا يمكن غسله أو إعادة استخدامه.

مرشح كربون دائري

ضع مرشح كربون على جانبي محرك الشفط فوق شبكات الحماية وثبتهما بتدويرهما في اتجاه عقارب الساعة.

لإزالة المرشحات، قم بتدويرها عكس اتجاه عقارب الساعة.

استبدال المصابيح

شكل 24

الغطاء مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية، وعمرًا أطول بعشر مرات مقارنة بالمصابيح التقليدية، وتوفيرًا في الكهرباء يصل إلى 90%.

لاستبدال المصابيح، اتصل بخدمة المساعدة الفنية لطلب قطع الغيار.

اتبع بدقة التعليمات الواردة في هذا الدليل. لا تتحمل الشركة أي مسؤولية عن أي أعطال أو أضرار أو حرائق ناتجة عن عدم مراعاة التعليمات الواردة في هذا الدليل. صُمم شفاط المطبخ لشفط الأدخنة والأبخرة الناتجة عن الطهي وللاستخدام المنزلي.

قد يختلف الشفاط عن الرسومات الموجودة في هذا الدليل، لكن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه عند الحاجة. في حالة البيع أو التخلص من الجهاز أو الانتقال، تأكد من بقائه مع المنتج. اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنبوب العادم.
• قبل تركيب الجهاز، تأكد من أن جميع أجزائه غير تالفة. في حالة وجود تلف، اتصل بالبائع ولا تقم بالتركيب.

ملاحظة: العناصر المميزة بالرمز (*) هي ملحقات اختيارية تُقدم فقط مع بعض الموديلات أو عناصر غير مرفقة، ويجب شراؤها بشكل منفصل.

تحذيرات

• قبل القيام بأي عملية تنظيف أو صيانة، افصل الشفاط عن التيار الكهربائي عن طريق نزع القابس أو فصل المفتاح العام للمنزل.
• لجميع عمليات التركيب والصيانة، استخدم قفازات العمل.
• يمكن استخدام الجهاز من قبل الأطفال الذين تزيد أعمارهم عن 8 سنوات والأشخاص ذوي الإعاقات الجسدية أو الحسية أو العقلية أو الذين يفتقرون إلى الخبرة أو المعرفة، بشرط أن يكونوا تحت الإشراف أو أن يكونوا قد تلقوا تعليمات تتعلق بالاستخدام الآمن للجهاز وفهم المخاطر الكامنة فيه.
• يجب الإشراف على الأطفال للتأكد من أنهم لا يلعبون بالجهاز.
• يجب ألا يقوم الأطفال بالتنظيف والصيانة دون إشراف مناسب.
• يجب أن تكون الغرفة جيدة التهوية عندما يستخدم الشفاط في نفس الوقت مع أجهزة تعمل بالغاز أو وقود آخر.
• يجب تنظيف الشفاط بشكل متكرر، داخليًا وخارجيًا (على الأقل مرة واحدة شهريًا)، وفي جميع الأحوال اتبع ما هو موضح في تعليمات الصيانة.
• عدم الالتزام بقواعد تنظيف الشفاط وتغيير وتنظيف المرشحات قد يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا إشعال النار في الأطعمة تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم الصيانة/الاستبدال في هذا الدليل. استخدام اللهب المكشوف ضار بالمرشحات وقد يسبب حرائق، لذلك يجب تجنبه في جميع الحالات. يجب أن يتم القلي بحذر لتجنب اشتعال الزيت الساخن. تنبيه: عندما تكون لوحة الطهي قيد التشغيل، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.
• لا تقم بتوصيل الوحدة بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والسلامة التي يجب اتخاذها لتصريف الدخان، اتبع بدقة ما تنص عليه لوائح السلطات المحلية المختصة.
• يجب ألا يتم نقل الهواء الممتص عبر قناة تستخدم لتصريف الدخان الناتج عن أجهزة الاحتراق التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط بدون تركيب المصابيح بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• يجب أبدًا استخدام الشفاط كسطح دعم إلا إذا تم تحديد ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن مرفقة، قم بشراء النوع الصحيح من البراغي. استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حالة الشك، استشر مركز الصيانة المعتمد أو موظفًا مؤهلًا مماثلًا.

انتبه!

• إذا لم يتم تثبيت البراغي وعناصر التثبيت وفقًا لهذه التعليمات، فقد تتعرض لمخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مبرمج، أو مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

يحمل هذا الجهاز علامة CE وفقًا للتوجيه الأوروبي 2012/19/EC الصادر عن البرلمان الأوروبي والمجلس بشأن نفايات المعدات الكهربائية والإلكترونية (WEEE). التخلص الصحيح من هذا المنتج يمنع العواقب السلبية على البيئة والصحة.

الرمز الموجود على المنتج أو في المستندات المرفقة معه يشير إلى أنه لا يمكن التعامل معه كنفايات منزلية. يجب تسليمه إلى نقطة تجميع لإعادة تدوير الأجهزة الكهربائية والإلكترونية.

تخلص منه بشكل صحيح وفقًا للمعايير البيئية للتخلص من النفايات.

للحصول على معلومات أكثر تفصيلاً حول معالجة هذا المنتج واستعادته وإعادة تدويره، اتصل ببلديتك، أو بخدمة التخلص من النفايات الحضرية، أو بالمتجر الذي اشتريت منه المنتج.

جهاز مصمم ومختبر ومصنع وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل الأثر البيئي: شغّل الشفاط على السرعة الدنيا عند بدء الطهي، وأبقِه يعمل لمدة ساعة بعد الانتهاء من الطهي. ارفع السرعة فقط إذا تصاعد دخان وبخار كثيران، واستخدم السرعة أو السرعات القصوى فقط في الحالات القصوى. غيّر مرشح أو مرشحات الكربون عند الحاجة للحفاظ على أداء جيد في تقليل الروائح. نظّف مرشح أو مرشحات الدهون عند الحاجة للحفاظ على أداء جيد لمرشح الدهون. استخدم أقصى قطر لنظام القنوات

المحدد في هذا الدليل لتحسين الأداء وتقليل الضوضاء.

الاستخدام

صُمم الشفاط لشفط الأدخنة والأبخرة الناتجة عن الطهي وللاستخدام المنزلي.

صُمم الشفاط ليعمل إما بنظام الطرد إلى الخارج أو بنظام إعادة التدوير أو الترشيح الداخلي.

نسخة الطرد

يُطرد البخار إلى الخارج عبر أنبوب تهوية يُدخل في حلقة التثبيت الموجودة أعلى الشفاط.

انتبه!

يجب أن يكون قطر أنبوب التهوية مساويًا لقطر حلقة التثبيت.

انتبه!

إذا كان الشفاط مزودًا بمرشح كربون، فيجب إزالته.

قم بتوصيل الشفاط بالأنابيب وفتحات التهوية في الجدار بقطر مكافئ لجودة الهواء (شفة التوصيل).

استخدام أنابيب أو فتحات عادم حائطية بقطر أصغر يؤدي إلى انخفاض كفاءة الشفط وزيادة حادة في الضوضاء.

لا تتحمل الشركة أي مسؤولية.

! استخدم قناة بأقصر طول ممكن. ! استخدم قناة بأقل عدد ممكن من الانحناءات (أقصى زاوية للانحناء: 90 درجة). ! تجنب التغيرات المفاجئة في مقطع القناة.

نسخة الترشيح

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادة تدويره إلى الغرفة.

لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة بين سطح الطهي وأسفل الشفاط عن 45 سم في حالة المواقد الكهربائية و 65 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز تحدد مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على الملصق الموجود داخل الشفاط. إذا كان

مزودًا بقابس، قم بتوصيل الشفاط بمقبس مطابق للمعايير السارية وضعه في منطقة يسهل الوصول إليها، حتى بعد التركيب. إذا لم يكن مزودًا بقابس (توصيل مباشر بالشبكة) أو فيشة ولا يمكن وضعه في مكان يسهل الوصول إليه حتى بعد التركيب، فقم بتركيب مفتاح ثنائي القطب وفقًا للوائح، لضمان الفصل الكامل عن الشبكة في حالة الفئة الثالثة للجهد العالي، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بالشبكة والتحقق من الأداء الصحيح، تأكد دائمًا من أن كابل الشبكة تم تركيبه بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ إذا تعرض الكابل للتلف، فاطلب واحدًا جديدًا من خدمة الصيانة الفنية.

التركيب

قبل البدء في التركيب:

• تأكد من أن المنتج الذي تم شراؤه بالأبعاد المناسبة لمنطقة التركيب المختارة.
• قم بإزالة فلتر/فلاتر الكربون النشط (*) إذا كانت مزودة (انظر الفقرة ذات الصلة).

يتم تركيبها/تركيبهما مرة أخرى إذا كنت ترغب في استخدام الشفاط في وضع إعادة التدوير. - تحقق من عدم وجود مواد مرفقة (بسبب النقل) داخل الشفاط (مثل أكياس تحتوي على براغي ( )، ضمانات ( )، إلخ)، وإذا وجدت، قم بإزالتها والاحتفاظ بها.

يأتي الشفاط مع فتحات ووسائل تثبيت مناسبة لمعظم الجدران. وبخلاف ذلك، يُنصح باستشارة فني مؤهل للتأكد من أن المواد مناسبة للجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح و/أو جدران و/أو خزائن جانبية، تحقق من أن المساحة كافية لتركيب الشفاط وأن الوصول إلى لوحة التحكم سهل.

فقط لبعض الموديلات

كملحق اختياري، يتوفر مدخنة تجميلية، تحقق مع الموزع المعتمد إذا كان الموديل الذي لديك يتضمن هذا الاحتمال.

يُنصح بتركيب الشفاط عند اقتناء المدخنة للتأكد من التركيب الأنسب.

الشكل 5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الأضواء

T2. تقليل السرعة

بالضغط على الزر "T2" يتم تقليل السرعة، من السرعة 4 (شديدة) إلى السرعة 1.

عند الضغط على الزر "T2" أثناء التشغيل على السرعة 1، تنتقل الشفاطة إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

عند الضغط على الزر T3، تنتقل الشفاطة من حالة إيقاف التشغيل إلى السرعة 1.

عند الضغط على الزر (الشفاطة في حالة تشغيل) تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

لكل سرعة يضيء مؤشر LED المقابل.

السرعة 1 - مؤشر LED 1

السرعة 2 - مؤشر LED 2

السرعة 3 - مؤشر LED 3

السرعة 4 (شديدة) - مؤشر LED 4 (ضوء وامض)

السرعة الشديدة مؤقتة. التوقيت القياسي هو 5 دقائق، وعند انتهائه، تعود الشفاطة إلى السرعة 2.

لإلغاء الوظيفة قبل انتهاء الوقت، اضغط على الزر T2، وستعود الشفاطة إلى السرعة 3.

T4 توقيت السرعة

يتم تفعيل توقيت السرعات بالضغط على الزر T4، وعند انتهاء التوقيت، تنطفئ الشفاطة.

التوقيت مقسم كما هو موضح أدناه:

السرعة 1 - 20 دقيقة (مؤشر LED 1 وامض)

السرعة 2 - 15 دقيقة (مصباح 2 يومض)

السرعة 3 - 10 دقائق (مصباح 3 يومض)

السرعة 4 (شديدة) - 5 دقائق (مصباح 4 يومض)

أثناء التشغيل الموقوت، بالضغط على الزر T2، ينهي الشفاط الوضع الموقوت ويخفض السرعة.

بالضغط على الزر T3، ينهي الشفاط الوضع ويزيد السرعة.

بالضغط على الزر T4، ينهي الشفاط الوضع مع الحفاظ على السرعة المضبوطة.

إشارة فلتر الشحوم

بعد 40 ساعة من التشغيل، يضيء المصباح 1 بشكل متقطع.

عند ظهور هذه الإشارة، يجب غسل فلتر الشحوم المثبت.

لإعادة الضبط، اضغط مع الاستمرار على

الزر T4 لمدة 5 ثوانٍ.

سيصدر الشفاط صوت "بييب" وينطفئ الضوء المتقطع للمصباح 1.

إشارة فلتر الكربون

بعد 160 ساعة من التشغيل، يضيء المصباح 2 بشكل متقطع.

عند ظهور هذه الإشارة، يجب استبدال فلتر الكربون المثبت.

لإعادة ضبط الإشارة، استمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

ستصدر الشفاط صوت "بييب" وينطفئ الضوء الوامض للمؤشر 2.

في حالة وجود إشارات متزامنة للفلترين، تضيء الأضواء الوامضة للمؤشرين 1 و2 بالتناوب.

تتم إعادة الضبط بتنفيذ الإجراء المذكور أعلاه مرتين.

في المرة الأولى يتم إعادة ضبط إشارة فلتر الكربون، وفي المرة الثانية يتم إعادة ضبط إشارة فلتر الشحوم.

في الوضع القياسي، لا تكون إشارة فلتر الكربون مفعلة.

في حال استخدام الشفاط في النسخة المفلترة، من الضروري تفعيل إشارة فلتر الكربون.

تفعيل فلتر الكربون:

ضع الشفاط في وضع الإيقاف (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء المؤشرات المقابلة لإشارات الفلاتر النشطة حاليًا.

ستصدر الشفاط صوت "بييب" ويبقى ضوء المؤشر 2 وامضًا لمدة ثانيتين.

سيظل المؤشران 1 و2 مضيئين لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع الإيقاف (OFF).

إلغاء تفعيل الإشارة:

ضع الشفاط في وضع الإيقاف (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء المؤشرات المقابلة لإشارات الفلاتر النشطة حاليًا.

ستصدر الجرس صوت "بييب" وسينطفئ المؤشر 2.

سيبقى المؤشر 1 مضاءً لمدة تقريبًا 2 قبل أن يعود الجرس إلى حالة إيقاف التشغيل.

الصيانة

التنظيف

للتنظيف، استخدم حصريًا قطعة قماش مبللة بمنظف سائل محايد. لا تستخدم أدوات أو أدوات حادة للتنظيف! لا تستخدم منتجات تحتوي على مواد كاشطة. لا تستخدم الكحول! لا تستخدم مطهرات أو منتجات تحتوي على الكلور!

اللوحة - الشكل 8-9_22-23

صيانة اللوحة

كيفية فكها:

• قم بتحريك اللوحة لأعلى (لمسافة تقريبًا 2 سم)
• ادفع اللوحة نحوك.

التنظيف:

تُنظف اللوحة بنفس تواتر تنظيف مرشح الدهون، باستخدام قطعة قماش مبللة بمنظف سائل محايد.

تجنب استخدام المنتجات الكاشطة. لا تستخدم الكحول!!!

التجميع:

التقدم في الاتجاه المعاكس للتفكيك.

انتبه! تحقق دائمًا من تثبيت اللوحة في مكانها.

مرشح الشحوم

الشكل 10-21

يحتفظ بجزيئات الشحوم الناتجة عن الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان مزودًا به في الموديل الذي تمتلكه - إلى هذه الحاجة) باستخدام منظفات غير كاشطة، يدويًا بفرشاة ذات شعيرات ناعمة أو في غسالة الأطباق على درجات حرارة منخفضة ودورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يفقد مرشح الشحوم المعدني لونه، لكن خصائص الترشيح لا تتغير إطلاقًا.

لإزالة مرشح الشحوم، اسحب مقبض فك التثبيت.

مرشح الكربون النشط (فقط للنسخة المفلترة) - الشكل 20

يتشبع مرشح الكربون النشط بعد فترة من الاستخدام، اعتمادًا على نوع طهي الأطعمة وانتظام تنظيف مرشح الشحوم. في أي حال، من الضروري استبدال الخرطوشة على الأقل كل 4 أشهر (أو عندما تشير مشكلة مؤشر تشبع المرشحات - إذا كان مزودًا به في الموديل الذي تمتلكه - إلى هذه الحاجة).

لا يمكن غسله أو إعادة تدويره.

مرشح الكربون الدائري

قم بتركيب واحد من الأسفل لتغطية شبكتي حماية دوار المحرك، ثم أدره في اتجاه عقارب الساعة.

للفك، أدره في عكس اتجاه عقارب الساعة.

استبدال المصباح

الشكل 24

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وعمرًا أطول حتى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

اتبع بدقة التعليمات الواردة في هذا الدليل. لا نتحمل أي مسؤولية عن أي إزعاجات أو أضرار أو حرائق ناتجة عن الجهاز بسبب عدم مراعاة التعليمات الواردة في هذا الدليل. صُمم الشفاط لشفط أدخنة وأبخرة الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الموديل الموضح في هذا الدليل، ومع ذلك فإن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في المستقبل. في حالة البيع أو النقل، تأكد من أن الدليل يرافق المنتج.
• اقرأ التعليمات بعناية قبل التركيب والاستخدام.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنابيب العادم.
• قبل متابعة تركيب الجهاز، تحقق من أن جميع المكونات غير تالفة. إذا كانت تالفة، فاتصل بالمورد ولا تتابع التركيب.

ملاحظة: الأجزاء المميزة بالرمز "(*)" هي ملحقات اختيارية تأتي مع بعض الموديلات فقط، أو ملحقات اختيارية غير مرفقة ويجب شراؤها.

تحذيرات

• قبل القيام بأي عملية تنظيف أو صيانة، يجب فصل الشفاط عن الشبكة الكهربائية عن طريق سحب القابس أو إيقاف تشغيل مصدر التيار الكهربائي.
• استخدم دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال من سن 8 سنوات فما فوق والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو نقص الخبرة والمعرفة، بشرط أن يكونوا تحت الإشراف أو أن يكونوا قد تلقوا التعليمات اللازمة المتعلقة بالاستخدام الآمن للجهاز وأدركوا المخاطر التي ينطوي عليها.
• لا يجوز السماح للأطفال بالعبث بأدوات التحكم أو اللعب بالجهاز.
• يجب ألا يقوم الأطفال بالتنظيف أو الصيانة دون إشراف.
• يجب أن يكون المكان الذي سيتم تركيب الجهاز فيه جيد التهوية، عند استخدام الشفاط مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بانتظام، داخليًا وخارجيًا (مرة واحدة على الأقل شهريًا)، مع الالتزام الصارم بالتعليمات الواردة في الدليل وإرشادات الصيانة.
• عدم الالتزام بقواعد تنظيف الجهاز واستبدال وتنظيف المرشحات يشكل خطر نشوب حريق.
• يُمنع منعًا باتًا وضع الأطعمة مباشرة على اللهب تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم الصيانة/استبدال المصباح في هذا الدليل. استخدام اللهب المكشوف يتلف المرشحات وقد يسبب حرائق، لذا يجب تجنبه في جميع الظروف. يجب طهي الأطعمة المقلية تحت السيطرة لمنع الزيت من الارتفاع في درجة الحرارة والاشتعال. تحذير: قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة عند استخدامها مع موقد الغاز.
• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والسلامة التي يجب اتخاذها لتصريف الأبخرة، من المهم الالتزام الصارم باللوائح التي تقدمها السلطات المحلية.
• لا يجوز توصيل نظام مجاري الهواء لهذا الجهاز بأنظمة تهوية أخرى موجودة مسبقًا تُستخدم لأي غرض آخر، مثل

تصريف الأبخرة من أجهزة تعمل بالغاز أو أنواع وقود أخرى.

• لا تستخدم الشفاط أو تقم بإزالته بدون تركيب المصابيح بشكل صحيح، بسبب الخطر المحتمل للصدمات الكهربائية.
• لا تستخدم أبدًا الشفاط بدون تركيب الشبكات بشكل صحيح.
• يجب أبدًا استخدام الشفاط كسطح دعم، إلا إذا تم تحديد ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع الجهاز للتثبيت، أو إذا لم تكن متوفرة، فاشترِ النوع الصحيح من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حالة الشك، استشر مركز خدمة معتمدًا أو فنيًا مؤهلًا.

انتبه!

• قد يؤدي عدم تثبيت البراغي أو أجهزة التثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم الجهاز مع مؤقت، أو جهاز تحكم عن بعد، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

هذا المنتج يتوافق مع التوجيه الأوروبي 2012/19/EU بشأن النفايات الناتجة عن المعدات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص الصحيح من هذا المنتج، فإنك تساعد في منع الآثار السلبية المحتملة على البيئة والصحة العامة، والتي قد تنتج عن التعامل غير السليم أو التخلص غير الصحيح من هذا المنتج.

الرمز الموجود على المنتج أو على المستندات المرفقة به يشير إلى أن هذا الجهاز لا يمكن معاملته كنفايات منزلية عادية.

بدلاً من ذلك، يجب إيداعه في مركز التجميع المخصص لإعادة تدوير المعدات الكهربائية والإلكترونية.

يجب أن يتم التخلص وفقًا للوائح البيئية المحلية للتخلص من النفايات.

للحصول على معلومات أكثر تفصيلاً حول معالجة هذا المنتج واستعادته وإعادة تدويره، يرجى الاتصال بالجهة المختصة في منطقتك، أو خدمة التخلص من النفايات المنزلية، أو المتجر الذي اشتريت منه المنتج.

الجهاز مصمم ومختبر ومصنع وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح، لتقليل الأثر البيئي:

شغّل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء. ارفع السرعة فقط في حالة وجود دخان أو بخار كثيف، واستخدم السرعات العالية فقط في الحالات القصوى. استبدل فلاتر الفحم عند الحاجة للحفاظ على كفاءة جيدة في تقليل الروائح. نظف فلاتر الدهون عند الحاجة للحفاظ على كفاءة جيدة. استخدم أقصى قطر لمجاري الهواء الموضح في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم الشفاط لشفط أدخنة وأبخرة الطهي، وهو مخصص للاستخدام المنزلي فقط.

صُنع الشفاط لاستخدامه في نسخة الشفط، مع إخراج الهواء إلى الخارج، أو نسخة الترشيح، مع إعادة التدوير الداخلي.

نسخة الإخراج إلى الخارج: يتم إخراج الأبخرة

إلى الخارج عبر أنبوب تصريف مثبت على شفة التوصيل الموجودة أعلى الشفاط.

انتبه!

يجب أن يكون قطر أنبوب التصريف مساوياً لقطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزوداً بفلاتر كربون نشط، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب وفتحات تصريف في الجدار بقطر يعادل مخرج الهواء (شفة الوصل).

استخدام أنابيب أو فتحات تصريف في الجدار بقطر أصغر قد يؤدي إلى انخفاض أداء الشفط وزيادة كبيرة في الضوضاء.

نحن غير مسؤولين عن ذلك.

! استخدم أنبوب توصيل بمقطع لا يقل عن المحدد. استخدم أنبوب توصيل بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة مئوية). ! تجنب التغييرات الجذرية في فئة الأنبوب (القطر).

نسخة إعادة التدوير

سيتم إزالة الشحوم والروائح من الهواء المستخرج قبل إعادة توجيهه إلى البيئة.

لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون المنشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأواني على الموقد وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية و65

سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب موقد الغاز تحدد مسافة أكبر، فيجب مراعاة هذا المؤشر.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة الكهربائية مع الجهد المبين على ملصق الخصائص الموجود داخل الشفاط. إذا كان مزودًا بقابس، قم بتوصيل الشفاط بمقبس، وفقًا للمعايير السارية، في منطقة يسهل الوصول إليها حتى بعد تركيبه. إذا لم يكن مزودًا بقابس (اتصال مباشر بالشبكة) أو لم يكن المقبس في منطقة يسهل الوصول إليها حتى بعد تركيبه، فقم بتركيب مفتاح ثنائي القطب، وفقًا للمعايير التي تضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بالتيار الكهربائي، تحقق من عمله، وتأكد من أن كابل الشبكة مركب بشكل صحيح.

الشفاط مزود بكابل تغذية خاص؛ في حالة تلف الكابل، اطلب الاستبدال من خدمة الصيانة الفنية.

التركيب

قبل بدء التركيب:

• تحقق من أن المنتج الذي تم شراؤه له الأبعاد المناسبة للمنطقة المختارة للتركيب.
• أزل مرشحات الكربون النشط (*) إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). يجب إعادة تركيبها فقط إذا كنت ترغب في استخدام الشفاط في وضع الترشيح.
• تحقق من عدم وجود مواد إضافية داخل الشفاط (بسبب النقل) (مثل مظاريف تحتوي على براغي، ضمانات، إلخ). إذا وجدت، أزلها واحتفظ بها.

يتم تزويد الشفاط بأغطية تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، من الضروري أن يقوم فني مؤهل بالتركيب. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح و/أو جدران و/أو ألواح جانبية، تحقق من وجود مساحة كافية لتركيب الشفاط وأن الوصول إلى لوحة التحكم سيكون سهلاً.

فقط لبعض الموديلات

يمكن شراء مدخنة جمالية كملحق اختياري، تحقق مع الموزع المعتمد إذا كان موديلك يتضمن هذه الإمكانية.

يُنصح بتركيب الشفاط قبل شراء المدخنة للتأكد من التركيب الأنسب.

الشكل 5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الأضواء

T2. تقليل السرعة

عند الضغط على الزر "T2" يتم تقليل السرعة من السرعة 4 (المكثفة) إلى السرعة 1.

عند الضغط على الزر "T2" أثناء التشغيل على السرعة 1، ينتقل الشفاط إلى حالة إيقاف التشغيل.

T3. زيادة السرعة

عند الضغط على الزر T3، ينتقل الشفاط من حالة الإيقاف إلى السرعة 1.

عند الضغط على الزر (الشفاط في حالة التشغيل)، تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (المكثفة).

كل سرعة يقابلها إضاءة مؤشر LED الخاص بها.

السرعة 1 - مؤشر LED 1

السرعة 2 - مؤشر LED 2

السرعة 3 - مؤشر LED 3

السرعة 4 (المكثفة) - مؤشر LED 4 (يومض)

السرعة المكثفة مؤقتة. المدة الافتراضية هي 5 دقائق، وفي نهايتها ينتقل الشفاط إلى السرعة 2.

لإلغاء الوظيفة قبل انتهاء الوقت، اضغط على الزر T2، وسينتقل الشفاط إلى السرعة 3.

T4 توقيت السرعة

يتم تفعيل توقيت السرعات بالضغط على الزر T4، وعند انتهاء التوقيت ينطفئ الشفاط.

التوقيت مقسم على النحو التالي:

السرعة 1 - 20 دقيقة (مؤشر LED 1 يومض)

السرعة 2 - 15 دقيقة (مؤشر LED 2 يومض)

السرعة 3 - 10 دقائق (مؤشر LED 3 يومض)

السرعة 4 (شديدة) - 5 دقائق (يضيء المؤشر 4 ويومض)

أثناء التشغيل المؤقت، بالضغط على المفتاح T2 يخرج الشفاط من الوضع المؤقت ويخفض السرعة.

بالضغط على المفتاح T3 يخرج الشفاط من الوضع المؤقت ويزيد السرعة.

بالضغط على المفتاح T4 يخرج الشفاط من الوضع المؤقت ويحافظ على السرعة المبرمجة.

إشارة فلتر الدهون

بعد 40 ساعة من التشغيل، يضيء المؤشر 1 بشكل ثابت.

عند ظهور هذه الإشارة، يجب غسل فلتر الدهون المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت "بييب" ويتوقف المؤشر 1 عن الوميض.

إشارة فلتر الكربون

بعد 160 ساعة من التشغيل، يضيء المؤشر 2 بشكل ثابت.

عند ظهور هذه الإشارة، يجب استبدال الفلتر المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت "بييب" ويتوقف المؤشر 2 عن الوميض.

في حالة ظهور إشارات متزامنة للفلاتر، يومض المؤشران 1 و2 بالتناوب.

لإعادة الضبط، يجب تنفيذ العملية المذكورة أعلاه مرتين.

المرة الأولى تعيد ضبط مؤشر فلتر الفحم، والمرة الثانية تعيد ضبط مؤشر فلتر الدهون.

في الوضع القياسي، لا يكون مؤشر الفلاتر نشطًا.

إذا تم استخدام الشفاط في وضع إعادة التدوير، فمن الضروري تفعيل مؤشر فلتر الفحم.

تفعيل مؤشر الفلاتر:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء مصابيح LED الخاصة بمؤشرات الفلاتر النشطة حاليًا.

سيصدر الشفاط صوت "BIP" وسيومض مؤشر LED رقم 2 لمدة ثانيتين.

سيظل مؤشرا LED رقم 1 و2 مضيئين لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى حالة إيقاف التشغيل.

إلغاء تفعيل مؤشر فلتر الفحم:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء مصابيح LED الخاصة بمؤشرات الفلاتر النشطة حاليًا.

سيصدر الشفاط صوت "BIP" وسينطفئ مؤشر LED رقم 2.

سيظل مؤشر LED رقم 1 مضيئًا لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى حالة إيقاف التشغيل.

الصيانة

التنظيف

للتنظيف، استخدم قطعة قماش مبللة بمنظفات سائلة محايدة. تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

• حرك اللوحة لأعلى (لمسافة حوالي 2 سم)؛
• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشح الدهون، باستخدام قطعة قماش مبللة بمنظفات سائلة محايدة.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

التركيب:

اتبع الإجراءات بعكس ترتيب التفكيك.

انتبه! تحقق دائمًا من أن اللوحة مثبتة جيدًا في مكانها.

مرشح الدهون

الشكل 10-21

يلتقط جزيئات الدهون الناتجة عن الطهي.

يجب تنظيف مرشح الدهون مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان متوفرًا في الطراز الذي تم شراؤه - إلى هذه الحاجة)، باستخدام منظفات غير كاشطة. يمكن غسل المرشح يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة ودورة قصيرة.

قد يفقد المرشح المعدني للدهون لونه مع الغسيل في غسالة الأطباق، لكن خصائص الترشيح لا تتغير.

لفك مرشح الدهون، اسحب مقبض التحرير الزنبركي.

مرشح الكربون النشط (فقط للنسخة المفلترة)

الشكل 20

أ) يحدث تشبع الكربون النشط بعد استخدام أكثر أو أقل طولاً اعتمادًا على نوع الطهي وانتظام تنظيف الدهون. في جميع الأحوال، من الضروري استبدال الخرطوشة على الأقل كل 4 أشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى هذه الحاجة).

لا يمكن غسله أو تجديده.

مرشح الكربون الدائري

ضع واحدًا على كل جانب لتغطية شبكتي حماية دافعة المحرك، قبل ذلك أدر المقبض في اتجاه عقارب الساعة.

للفك، أدر في الاتجاه المعاكس لعقارب الساعة.

استبدال المصابيح

الشكل 24

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة أفضل وعمرًا أطول يصل إلى 10 مرات من المصابيح التقليدية وتوفر 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

ملاحظة: الحقول التي تحمل علامة النجمة (*) تتعلق بملحقات اختيارية متوفرة فقط لطرازات معينة أو ملحقات لا يتم توفيرها مجانًا.

تحذيرات

• قبل تنفيذ أي إجراء تنظيف أو صيانة، افصل الجهاز عن التيار الكهربائي بإخراج القابس من المقبس أو قطع الإمداد الكهربائي.
• لجميع أعمال التركيب والصيانة، استخدم قفازات العمل. يمكن استخدام هذا الجهاز من قبل الأطفال من سن 8 سنوات فما فوق والأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة أو نقص الخبرة والمعرفة، إذا تم

أو تلقوا إرشادات حول استخدام الجهاز بطريقة آمنة وفهموا المخاطر التي تنطوي عليها.

يجب تركيب جهاز الشفط بواسطة فني مؤهل وفقًا للتعليمات. لا يجوز تركيب الجهاز واستخدامه في الأماكن التي لا تتوفر فيها التهوية الكافية. - عندما يعمل جهاز الشفط في نفس المكان الذي توجد فيه أجهزة تعمل بالغاز أو الوقود السائل، يجب ضمان تهوية كافية. يجب تنظيف جهاز الشفط بانتظام، من الداخل والخارج (مرة واحدة على الأقل في الشهر)، مع اتباع تعليمات الصيانة الواردة في هذا الدليل. عدم الالتزام بقواعد تنظيف جهاز الشفط واستبدال المرشحات قد يؤدي إلى خطر نشوب حريق. - يُحظر تمامًا الطهي باللهب المكشوف (الفلامبه) تحت جهاز الشفط. - استبدل مصباح الإضاءة فقط بمصباح من نفس النوع (انظر فصل الصيانة/استبدال المصابيح في هذا الدليل). استخدام اللهب المكشوف يدمر المرشحات وقد يسبب حريقًا، لذلك يجب تجنبه.

يجب أن يتم الطهي تحت إشراف لتجنب اشتعال الزيوت بسبب ارتفاع درجة الحرارة.

تحذير: عندما يكون الجهاز قيد التشغيل، قد تكون أسطح جهاز الشفط ساخنة.

لا تقم بتوصيل الجهاز بالشبكة الكهربائية إلا بعد اكتمال التركيب. - يجب مراعاة اللوائح المحلية المتعلقة بتهوية العادم. لا يجوز توجيه الهواء المطرود إلى مدخنة تستخدم لعوادم الأجهزة التي تعمل بالغاز أو أنواع أخرى من الوقود. لا تستخدم أو تترك جهاز الشفط بدون تركيب المرشحات بشكل صحيح، فقد يشكل ذلك خطرًا كهربائيًا. لا تستخدم جهاز الشفط إذا كان تالفًا أو معطوبًا. لا تستخدم جهاز الشفط إلا إذا كان يعمل بشكل صحيح وفقًا للتعليمات. استخدم فقط المرشحات المرفقة مع الجهاز أو تلك الموصى بها من قبل الشركة المصنعة. استخدم الحجم الصحيح للمرشحات كما هو محدد في تعليمات التركيب. في حالة الشك، استشر وكيلًا معتمدًا أو مركز خدمة معتمدًا.

انتبه!

إذا لم يتم تركيب المرشحات بشكل صحيح وفقًا للتعليمات، فقد يشكل ذلك خطرًا كهربائيًا. لا تستخدم الجهاز مع مؤقت أو جهاز تحكم عن بعد أو أي جهاز آخر يعمل تلقائيًا.

هذا الجهاز يتوافق مع التوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

يجب التخلص من هذا المنتج بشكل صحيح في نهاية عمره الافتراضي لمنع أي ضرر محتمل على البيئة وصحة الإنسان، والذي قد ينتج عن التعامل غير السليم مع النفايات.

هذا المنتج أو الأجهزة المرفقة معه، تشير هذه العلامة إلى أن هذا المنتج لا يمكن التخلص منه كنفاية منزلية. بدلاً من ذلك، يجب التخلص منه في نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. يجب أن يتم التخلص منه وفقًا للوائح المحلية للتخلص من النفايات.

لمزيد من المعلومات التفصيلية حول المعالجة والتجميع وإعادة تدوير هذا المنتج، يرجى الاتصال بمكتب الحكومة المحلية، أو خدمة التخلص من النفايات المنزلية، أو المتجر الذي اشتريت منه هذا المنتج.

تم تصميم وتطوير وتصنيع هذا الجهاز وفقًا للمعايير التالية:

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. نصائح لتقليل التأثير البيئي: قم بتشغيل الشفاط بأدنى سرعة عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالات الطهي المكثف أو الدخان الكثيف، واستخدم السرعة القصوى فقط في الحالات القصوى. استبدل فلتر الكربون النشط عند الحاجة للحفاظ على كفاءة إزالة الروائح. نظف الفلتر أو استبدله عند الحاجة للحفاظ على كفاءة إزالة الشحوم. استخدم أقصى قطر لأنبوب توصيل الهواء الموضح في هذا الدليل لتحسين الأداء وتقليل الضوضاء.

الاستخدام

تم تصميم الشفاط لإزالة أبخرة الطهي وتم تصميمه حصريًا للاستخدام المنزلي.

تم تصميم الشفاط بحيث يمكن استخدامه إما كنوع شفاط للتهوية الخارجية (طرد الهواء) أو كنوع إعادة تدوير داخلي.

إصدار الطرد

في هذه الحالة، يتم طرد الأبخرة إلى البيئة الخارجية عبر قناة تهوية خاصة متصلة بحلقة التوصيل الموجودة في الجزء العلوي من الشفاط.

تحذير!

قناة التهوية غير متضمنة ويجب شراؤها.

يجب أن يكون قطر قناة التهوية مساويًا أو أكبر من قطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزودًا بفلتر كربون نشط، فيجب إزالته.

قم بتوصيل الشفاط بأنابيب التهوية وفقًا للتعليمات الموضحة على الحائط بقطر مناسب لمخرج الهواء.

H xphon oawnyw mikpotepnc diaqetpu eexi aav atotteea nvy eiown tnc atoppoqntikns ikavotntac kai tn dpaotkn auognan toubou.

Δε avalaabavoueKaiaeuovynia to ouykepivo teja.

Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου μήκους. Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν λιγότερες γωνίες (γωνία γωνία : 90°). ! Αποφεύγετε πρακτικές αλλαγές της διατομής του αγωγού.

Εκδοχή πιεστικού

Το φίλτρο αφαιρεί λίπη και τις μυρωδιές από τον εξαγώμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκατασταθεί σύστημα πρόσθετου πιεστικού, βασισμένο στον ενεργό άνθρακα.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστίας και του κάτω μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 45εκ. στην περίπτωση ηλεκτρικών κουζινών και των 65εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση εστίας με αέριο καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να τη λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η τρίχα, συνδέετε τον απορροφητήρα με παροχή ρεύματος του, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται ο προστατευτικός ζών, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η τρίχα (προβλεπόμενη υπόδοση απευθείας με το ρεύμα) η τρίχα δεν είναι προβλεπόμενη ζών, ακόμη και μετά την εγκατάσταση, ενσωματώστε έναν δικό σας διακόπτη ώστε να τηρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (Κατηγορίας III), σύμφωνα με τις οδηγίες και τους

κανόνες εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

ΠΡΙΝ συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή του λειτουργία, να ελέγχετε μήπως το καλώδιο σύνδεσης είναι ορατά κατεστραμμένο.

Ο απορροφητήρας έχει ένα ηλεκτρικό καλώδιο προφοράς. Σε περίπτωση φθοράς του καλωδίου, ζητήστε από υπηρεσία τεχνικής βοήθειας.

Εγκατάσταση του απορροφητήρα

Ελέγξτε τον απορροφητήρα για τυχόν ζημιές που προκλήθηκαν κατά τη μεταφορά. Για να αποφύγετε τυχόν προβλήματα, ελέγξτε επίσης τις σχετικές παραγράφους. Αφαιρέστε το φίλτρο ενεργού άνθρακα, εάν υπάρχει (δείτε επίσης τη σχετική παράγραφο). Αυτό ή αυτά τοποθετούνται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με το φίλτρο άνθρακα. Ελέγξτε (για τη μεταφορά της συσκευής) ότι δεν υπάρχει άλλο παρεχόμενο υλικό μέσα στον απορροφητήρα (π.χ. τακάκια, εγγυήσεις, κ.λπ.), τελικά αφαιρέστε τα και κρατήστε τα.

Ο απορροφητήρας περιέχει βύσματα στερέωσης για να εξασφαλιστεί η στήριξη του απορροφητήρα στους περισσότερους τύπους τοίχων/οροφών. Είναι όμως απαραίτητο να συμβουλευτείτε έναν εξειδικευμένο τεχνικό για να βεβαιωθείτε για την καταλληλότητα των υλικών ανάλογα με τον τύπο του τοίχου/οροφής. Ο τοίχος/οροφή πρέπει να είναι αρκετά ανθεκτικός ώστε να αντέχει το βάρος του απορροφητήρα. Μην επικολλάτε τον απορροφητήρα με κόλλα ή σε τοίχο. Η στερέωση πρέπει να γίνεται μόνο με κατάλληλα στηρίγματα.

Στην περίπτωση οροφών/τοίχων, βεβαιωθείτε ότι υπάρχει αρκετός χώρος για εγκατάσταση του απορροφητήρα και ότι υπάρχει η δυνατότητα να περιστρέφονται τα κουμπιά εύκολα.

Μόνο για μερικά μοντέλα

Ως συμπληρωματικός εξοπλισμός μπορεί να αποκτηθεί μια αισθητική καπνοδόχος. Βεβαιωθείτε πρώτα από τον εξουσιοδοτημένο αντιπρόσωπο ότι το μοντέλο που κατέχετε προβλέπει αυτή τη δυνατότητα.

Σας συμβουλεύουμε να εγκαταστήσετε τον απορροφητήρα μετά την απόκτηση της καπνοδόχου ώστε να γίνει με σιγουριά η ιδανική εγκατάσταση.

ΕΙΚ.5-14-15-16-17

Λειτουργία

Τ1. Φώτα ON/OFF

Τ2. Μείωση ταχύτητας

Πιέζοντας το πλήκτρο "Τ2" επιτυγχάνεται η μείωση ταχύτητας, από την ταχύτητα 4 (εντατική) στην ταχύτητα 1.

Πιέζοντας το πλήκτρο "Τ2" ενώ βρίσκεστε στην ταχύτητα 1, ο απορροφητήρας περνάει σε κατάσταση ON OFF.

Τ3 Αύξηση ταχύτητας

اضغط على الزر T3 لزيادة سرعة الدوران من السرعة 1.

اضغط على الزر (زيادة سرعة الدوران) لزيادة سرعة الدوران من السرعة 1 إلى السرعة 4 (القصوى).

لكل سرعة مختلفة يتوافق مؤشر LED نسبي.

السرعة 1 - LED 1

السرعة 2 - LED 2

السرعة 3 - LED 3

السرعة 4 (القصوى) - LED 4 (يومض)

السرعة القصوى محددة زمنياً. المدة القصوى هي 5 دقائق، وبعد ذلك يتم ضبط السرعة 2 تلقائياً.

لتجنب ذلك، اضغط على الزر T2 قبل نهاية الوقت المحدد، وسيعمل الدوران تلقائياً بالسرعة 3.

السرعة المحددة زمنياً

السرعة المحددة زمنياً تُفعَّل بالضغط على الزر T4، وبعد نهاية الوقت المحدد يتوقف الدوران.

السرعة المحددة زمنياً تستمر حتى:

السرعة 1 - 20 ثانية (LED 1 يومض)

السرعة 2 - 15 ثانية (LED 2 يومض)

السرعة 3 - 10 ثوانٍ (LED 3 يومض)

اللمبة 4 (تحذير) - 5 لمبة (مؤشر LED للتحذير)

عند الضغط على الزر T2، يخرج جهاز التنقية من الحالة الزمنية الحالية وينتقل إلى سرعة تنقية أعلى.

عند الضغط على الزر T3، يخرج جهاز التنقية من الحالة الزمنية الحالية وينتقل إلى سرعة تنقية أكبر.

عند الضغط على الزر T4، يخرج جهاز التنقية من الحالة الزمنية الحالية ويحافظ على سرعة التنقية الحالية.

إدخال فلتر الهواء

بعد 40 ساعة من الاستخدام، تضيء اللمبة 1.

عند ظهور هذه الإشارة، يجب تنظيف الفلتر.

يجب تنظيفه.

لإعادة ضبط الإشارة، اضغط على الزر T4 لمدة 5 ثوانٍ.

سيصدر جهاز التنقية صوت تنبيه "BEEP" وسيتوقف اللمبة 1 عن الوميض.

إدخال فلتر الكربون

بعد 160 ساعة من الاستخدام، تضيء اللمبة 2.

عند ظهور هذه الإشارة، يجب استبدال فلتر الكربون.

لإعادة ضبط الإشارة، اضغط على الزر T4 لمدة 5 ثوانٍ.

سيصدر جهاز التنقية صوت تنبيه "BEEP" وسيتوقف اللمبة 2 عن الوميض.

Σε περίπτωση ταυτόχρονης ειδοποίησης των φίλτρων, τα LED 1 και 2 θα αναβοσβήνουν εναλλασσόμενα.

Για να επαναφέρετε τις ειδοποιήσεις, επαναλάβετε για 2 ώρες την προηγούμενη διαδικασία.

يتم إعادة تدوير هذا الكتاب، أما النسخة الثانية فتعيد تدوير الكتاب الآخر.

Σε κανονική κατάσταση η ειδοποίηση για το φίλτρο νερού δεν είναι ενεργή.

استخدم هذا المنتج وفقًا للتعليمات، واحتفظ به بعيدًا عن متناول الأطفال.

Ενεργοποίηση ειδοποίησης φίλτρου άνθρακα:

Με τον απορροφητήρα σε θέση OFF, πιέστε το πλήκτρο για 5".

Μόλις πιέσετε το πλήκτρο, θα ανάψουν τα LED του απορροφητήρα στην ένδειξη των ενεργών φίλτρων.

Ο απορροφητήρας θα σας ειδοποιήσει με ένα ηχητικό σήμα "BEEP" και το LED 2 θα αναβοσβήσει για 2".

Τα LED 1 και 2 θα παραμείνουν αναμμένα για 2" πριν ο απορροφητήρας να επανέλθει σε θέση ON/OFF.

Απενεργοποίηση ειδοποίησης φίλτρου άνθρακα:

Με τον απορροφητήρα σε θέση OFF, πιέστε το πλήκτρο για 5".

Μόλις πιέσετε το πλήκτρο, θα ανάψουν τα LED του απορροφητήρα στην ένδειξη των ενεργών φίλτρων.

Ο απορροφητήρας θα σας ειδοποιήσει με ένα ηχητικό σήμα "BEEP" και το LED 2 θα σβήσει.

Το LED 1 θα παραμείνει αναμμένο για 2" πριν ο απορροφητήρας να επανέλθει σε θέση ON/OFF.

تنظيف

لتنظيف الجهاز، استخدم قطعة قماش ناعمة أو منظفًا محايدًا. لا تستخدم مواد كاشطة أو سوائل قابلة للاشتعال!

تجنب استخدام المذيبات. لا تستخدم الكحول!

اللوحة

الشكل 8-9، الصفحات 22-23

صيانة اللوحة

التفكيك:

• اجعل اللوحة تنزلق للأعلى (بحركة تبلغ حوالي 2 سم)؛ اسحب اللوحة نحو الخارج

التنظيف:

يتم تنظيف اللوحة بنفس الطريقة التي يتم بها تنظيف المرشحات. للتنظيف المتكرر، استخدم قطعة قماش ناعمة أو منظفًا محايدًا. تجنب استخدام المذيبات.

لا تستخدم الكحول

التجميع:

بعد تنظيفه، تابع بالطريقة المعاكسة للتجميع.

انتبه! تأكد دائمًا من أن اللوحة مثبتة بشكل صحيح في مكانها.

فلتر للشحوم

شكل 10-21

يحتوي على الشحوم التي تأتي من الهواء.

يجب تنظيفه مرة واحدة شهريًا (أو عندما يظهر مؤشر انسداد الفلتر - إذا كان جهازك مزودًا به - ضرورة ذلك)، باستخدام منظفات لا تخدش، إما في غسالة الأطباق أو يدويًا. يجب غسله جيدًا بالماء الساخن ودورة شطف. مع الاستخدام المنتظم، يتغير لون فلتر الشحوم تدريجيًا إلى اللون الداكن، لكن هذا لا يؤثر على أداء الفلتر.

لإزالة فلتر الشحوم، اضغط على المقبض واسحبه لأسفل.

فلتر الكربون (لنسخة إعادة التدوير فقط)

شكل 20

يحتوي قلب الفلتر على الكربون النشط، والذي يتشبع تدريجيًا من الروائح اعتمادًا على مدة الاستخدام ونوع الطهي. يجب استبدال الفلتر على الأقل كل ثلاثة أشهر (أو عندما يظهر مؤشر انسداد الفلاتر - إذا كان جهازك مزودًا به - ضرورة ذلك).

لا يمكن غسله أو إعادة توليده

فلتر الكربون الدائري.

أدر مفتاحًا واحدًا في كل مرة لتثبيت كلا جانبي الجزء الدوار من الغطاء، ثم أدره في اتجاه عقارب الساعة.

لإزالة، أدر في الاتجاه المعاكس.

استبدال المصابيح

شكل 24

الجهاز مزود بنظام إضاءة يستخدم تقنية LED.

تقنية LED مدمجة من المصنع، عمر افتراضي يصل إلى 10 ساعات، وتوفر استهلاكًا للطاقة بنسبة 90% مقارنة بالمصابيح التقليدية.

استبدال المصابيح، تواصل مع مركز الصيانة المعتمد.

اتبع التعليمات الواردة في هذا الدليل بدقة. تتنصل الشركة المصنعة من أي مسؤولية عن الأعطال أو الأضرار أو الحرائق التي قد تنجم عن عدم الالتزام بتعليمات هذا الدليل. تم تصنيع الشفاط لشفط أبخرة الطهي والبخار الناتج عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الرسوم التوضيحية في هذا الدليل، ولكن جميع تعليمات الاستخدام والصيانة والتركيب تظل كما هي.

• من المهم الاحتفاظ بهذا الدليل ليكون متاحًا للرجوع إليه في أي وقت في المستقبل. في حالة البيع أو التنازل أو النقل، يجب أن يُرفق الدليل دائمًا بالمنتج.
• اقرأ التعليمات بعناية: فهي توفر معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على قنوات التهوية.
• افحص جميع المكونات بحثًا عن أي تلف قبل تركيب الجهاز. في حالة وجود تلف، اتصل بالبائع قبل بدء التركيب.

ملاحظة: المكونات التي تحمل رمز (^*) هي ملحقات خاصة تُرفق مع بعض الطرازات فقط، أو ملحقات إضافية يجب شراؤها بشكل منفصل.

تحذيرات السلامة

افصل الشفاط دائمًا عن التيار الكهربائي قبل البدء في أي أعمال صيانة أو تنظيف، وذلك بفصل القابس أو إيقاف تشغيل المفتاح الرئيسي للمنزل. - استخدم دائمًا قفازات واقية أثناء التركيب والصيانة. - لا يجوز استخدام الجهاز من قبل الأطفال دون سن 8 سنوات أو الأشخاص ذوي القدرات الحركية أو العقلية المحدودة، أو الأشخاص الذين يفتقرون إلى الخبرة والمعرفة بالجهاز، إلا إذا كان الاستخدام تحت إشراف أو بتعليمات من شخص مسؤول عن سلامتهم. لا تترك الأطفال دون مراقبة لمنعهم من اللعب بالجهاز. - لا يجوز للأطفال القيام بأعمال التنظيف أو الصيانة دون إشراف. - يجب أن تكون الغرفة جيدة التهوية

عند استخدام شفاط المطبخ مع أجهزة أخرى تعمل بالغاز أو أنواع أخرى من الوقود.

يجب تنظيف غطاء الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا)، مع اتباع تعليمات العناية الواردة في الدليل. - عدم الالتزام بقواعد تنظيف غطاء الشفاط واستبدال الفلاتر وتنظيفها قد يؤدي إلى خطر نشوب حريق. - يُمنع منعًا باتًا إشعال النار في الطعام تحت الشفاط. - استخدم فقط نوع المصابيح المحدد في هذا الدليل في فصل الصيانة/استبدال المصباح عند الحاجة إلى استبدال المصباح.

الشوايات المفتوحة تتلف الفلاتر وقد تسبب نشوب حريق، لذا يجب تجنبها في جميع الأوضاع.

يجب أن يتم القلي العميق تحت الإشراف لتجنب اشتعال الزيت المسخن أكثر من اللازم.

تحذير: عندما تكون الموقد في وضع التشغيل، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التثبيت.
• فيما يتعلق باللوائح الفنية وإجراءات السلامة التي يجب اتخاذها لتصريف هواء العادم، يجب الالتزام باللوائح الصادرة عن السلطات المحلية بدقة.
• يجب عدم توصيل مخرج العادم بقناة دخان تستخدم لتصريف الأبخرة الناتجة عن أجهزة تعمل بالغاز أو أي نوع آخر من الوقود.
• لا تستخدم الشفاط أبدًا أو تتركه بدون مصابيح مثبتة بشكل صحيح لتجنب خطر الصدمات الكهربائية. يجب ألا يُستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم الشفاط أبدًا كسطح للاستناد إلا إذا تم النص على ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة أو قم بشراء براغي من النوع الصحيح.
• استخدم براغي بالطول الصحيح وفقًا للتعليمات الواردة في دليل التثبيت. في حالة الشك، اتصل بمكتب الخدمة أو بالمتخصصين المؤهلين.

تحذير!

• في حالة عدم تركيب البراغي وأجهزة التثبيت وفقًا لهذه التعليمات، قد تنشأ مخاطر كهربائية.
• لا تستخدم مع وحدة برمجة منفصلة أو مؤقت أو جهاز تحكم عن بعد أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا المنتج وفقًا للتوجيه الأوروبي 2012/19/EU بشأن النفايات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص الصحيح من هذا المنتج، فإنك تساهم في منع العواقب السلبية المحتملة على بيئتنا وصحتنا، والتي قد تنتج بخلاف ذلك إذا لم يتم التعامل مع المنتج بالطريقة الصحيحة.

الرمز الموجود على المنتج أو في المستندات المرفقة يشير إلى أن هذا المنتج لا يجوز التعامل معه كنفايات منزلية عادية. يجب بدلاً من ذلك تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. يجب التخلص من المنتج وفقًا للوائح البيئية المحلية للتخلص من النفايات.

لمزيد من المعلومات حول التعامل مع هذا المنتج وإعادة تدويره وإعادة استخدامه، يرجى الاتصال بالسلطات المحلية أو خدمة جمع النفايات في منطقتك أو المتجر الذي تم شراء المنتج منه.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير البيئي: شغّل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء. قم بزيادة السرعة فقط إذا تصاعد الكثير من الدخان والبخار، واستخدم السرعة المتزايدة فقط في الحالات القصوى. استبدل مرشح الفحم عند الحاجة للحفاظ على رائحة جيدة وكفاءة. نظف مرشح الدهون عند الحاجة للحفاظ على كفاءته. استخدم أقصى قطر لنظام التهوية كما هو موضح في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُنع الشفاط لشفط أبخرة الطهي والبخار الناتج عن الطهي وهو مخصص للاستخدام المنزلي فقط.

صُنع الشفاط لاستخدامه كنسخة شفط مع إخراج خارجي أو كنسخة ترشيح مع إعادة تدوير داخلي.

نسخة الإخراج

يتم توجيه أبخرة الطهي خارج المكان باستخدام أنبوب توصيل مثبت على شفة التوصيل.

▲ تحذير!

أنبوب التوصيل غير مزود ويجب شراؤه بشكل منفصل.

يجب أن يكون لأنبوب التوصيل نفس قطر شفة التوصيل.

▲ تحذير!

إذا كانت المروحة مزودة بفلتر كربوني، فيجب إزالتها. يجب أن تكون الأنابيب وفتحات المخرج في الجدار التي ستُوصَل بها المروحة بنفس قطر مخرج الهواء (الحافة الموصلة).

في حالة استخدام أنابيب وفتحات مخرج في الجدار بقطر أصغر، فإن ذلك يؤدي إلى انخفاض أداء العادم وزيادة كبيرة في مستوى الضوضاء.

لذلك، نعتذر عن أي مسؤولية تتعلق بهذا النوع من المشاكل.

! استخدم أنبوبًا قصيرًا قدر الإمكان. ! يجب أن يكون الأنبوب مستقيمًا قدر الإمكان (أقصى زاوية انحناء مسموحة هي 90 درجة). ! تجنب الاختلافات الكبيرة في مساحة مقطع الأنبوب.

نسخة الترشيح

يتم إزالة الشحوم والروائح من الهواء المستخرج قبل إعادته إلى الغرفة. عند استخدام المروحة بهذه النسخة، من الضروري تركيب نظام إضافي لفلتر الكربون النشط.

التركيب

الحد الأدنى المسموح به للمسافة بين سطح دعم أواني الطهي على الموقد والحافة السفلية للمروحة هو 45 سم إذا كان موقدًا كهربائيًا، و65 سم إذا كان موقد غاز أو موقد غاز مدمج.

إذا كانت تعليمات الموقد تنص على مسافة أكبر، فيجب احترام ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على اللوحة الموجودة داخل المروحة. إذا كانت المروحة مزودة بقابس، فيجب توصيله بمقبس يسهل الوصول إليه حتى بعد التركيب ويلبي اللوائح المعمول بها. إذا كانت المروحة لا تحتوي على قابس (توصيل مباشر بالشبكة)، أو إذا كان المقبس في مكان يصعب الوصول إليه، فيجب تركيب مفتاح فصل ثنائي القطب معتمد يضمن فصلًا كاملاً عن الشبكة وفقًا لفئة الجهد الزائد III، وفقًا للوائح التركيب.

تحذير!

قبل توصيل دائرة المروحة بالتيار الكهربائي، تأكد من أنها

تعمل بشكل صحيح ومثبتة بشكل صحيح.

المروحة مزودة بكابل كهربائي خاص، لذا اتصل بمركز الخدمة الفنية إذا تعرض الكابل للتلف.

التركيب

قبل البدء في التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه مناسبة لموقع التركيب.
• أخرج مرشح/مرشحات الكربون النشط إذا كانت مزودة (انظر أيضًا الفقرة ذات الصلة). لا يُعاد تركيبها إلا إذا كان سيتم استخدام الشفاط كنسخة مزودة بمرشحات.
• تحقق من عدم وجود أي مواد مرفقة (مثل أكياس البراغي، وثائق الضمان، إلخ) داخل الشفاط (لأسباب تتعلق بالنقل)، وأزل أي شيء موجود واحتفظ به.

الشفاط مزود بمسامير تثبيت تناسب معظم أنواع الجدران/الأسقف. من الضروري في جميع الأحوال استشارة فني مؤهل للتأكد من أن المواد مناسبة لنوع الجدار/السقف الحالي. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح جانبية و/أو خزائن جانبية، تحقق من أن المساحة كافية لتركيب الشفاط وأن لوحة التحكم سهلة الوصول دائمًا.

ينطبق فقط على بعض الموديلات

يمكن طلب مدخنة تجميلية بشكل منفصل، اتصل بموزع معتمد لمعرفة إمكانية تركيبها على الموديل الذي اشتريته.

نوصي بتركيب الشفاط بعد الحصول على المدخنة من أجل اختيار التركيب المناسب في ظروف آمنة.

الشكل 5-14-15-16-17

الوظيفة

T1. تشغيل/إيقاف الإضاءة

T2. خفض السرعة

تنخفض السرعة من السرعة 4 (شديدة) إلى السرعة 1 عند الضغط على الزر "T2".

يتم إيقاف تشغيل المروحة (OFF) عند الضغط على الزر "T2" في نفس الوقت الذي تعمل فيه على السرعة 1.

T3 زيادة السرعة

تنتقل المروحة من وضع إيقاف التشغيل إلى السرعة 1 عند الضغط على الزر T3.

تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة) عند الضغط على الزر في نفس الوقت الذي تكون فيه المروحة في وضع التشغيل (ON).

يتم الإشارة إلى كل سرعة بواسطة مؤشر LED واحد.

السرعة 1 - مؤشر LED 1

السرعة 2 - مؤشر LED 2

السرعة 3 - مؤشر LED 3

السرعة 4 (شديدة) - مؤشر LED 4 (يومض)

السرعة الشديدة محدودة زمنياً.

الوقت القياسي للوظيفة هو 5 دقائق، وبعدها تنتقل المروحة إلى السرعة 2.

لإلغاء تنشيط الوظيفة قبل انقضاء الوقت، اضغط على الزر T2، وتنتقل المروحة إلى السرعة 3.

T4 تحديد السرعة

يتم تنشيط تحديد السرعة عند الضغط على الزر T4، وبعد انقضاء الوقت المحدد يتم إيقاف تشغيل المروحة.

يعمل تحديد الوقت بالفترات الزمنية التالية:

السرعة 1 - لمدة 20 دقيقة (يضيء مؤشر LED 1 ويومض)

السرعة 2 - لمدة 15 دقيقة (يضيء مؤشر LED 2 ويومض)

السرعة 3 - لمدة 10 دقائق (يضيء مؤشر LED 3 ويومض)

السرعة 4 (شديدة) - لمدة 5 دقائق (يضيء مؤشر LED 4 ويومض)

يتم إلغاء تحديد السرعة وتنخفض السرعة إذا تم الضغط على المفتاح T2 أثناء هذه الوظيفة. يتم إلغاء تحديد السرعة وترتفع السرعة إذا تم الضغط على المفتاح T3 أثناء هذه الوظيفة.

يتم إلغاء تحديد السرعة ويتم الحفاظ على السرعة المضبوطة إذا تم الضغط على المفتاح T4 أثناء هذه الوظيفة.

إشارة مرشح الدهون

بعد 40 ساعة تشغيل، يبدأ مؤشر LED 1 في الوميض.

عند تفعيل هذه الإشارة، يجب تنظيف مرشح الدهون المثبت.

أعد ضبط الإشارة بالضغط مع الاستمرار على المفتاح T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت "BEEP" ويتوقف مؤشر LED 1 عن الوميض.

إشارة مرشح الكربون

بعد 160 ساعة تشغيل، يبدأ مؤشر LED 2 في الوميض.

عند تفعيل هذه الإشارة، يجب استبدال مرشح الكربون المثبت.

أعد ضبط الإشارة بالضغط مع الاستمرار على المفتاح T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت "بييب" ويتوقف مؤشر LED 2 عن الوميض.

في حال تفعيل إشارتي الفلترين في نفس الوقت، يومض مؤشرا LED 1 و 2 بالتناوب.

يتم إعادة الضبط بتنفيذ الإجراء الموصوف أعلاه مرتين.

في المرة الأولى، يتم إعادة ضبط إشارة فلتر الكربون، وفي المرة الثانية، يتم إعادة ضبط إشارة فلتر الشحوم.

إشارة فلتر الكربون غير مفعلة في الوظيفة القياسية.

في حال استخدام الشفاط كنسخة فلتر، يجب تفعيل إشارة فلتر الكربون.

تفعيل إشارة فلتر الكربون:

أطفئ الشفاط (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مؤشرات LED التي تمثل إشارات الفلاتر المفعلة.

يصدر الشفاط صوت "بييب" ويومض مؤشر LED 2 لمدة ثانيتين.

يستمر مؤشرا LED 1 و 2 في الإضاءة لمدة ثانيتين تقريبًا قبل إيقاف تشغيل الشفاط (OFF).

إلغاء تفعيل إشارة فلتر الكربون:

أطفئ الشفاط (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مؤشرات LED التي تمثل إشارات الفلاتر المفعلة.

يصدر الشفاط صوت "بييب" وينطفئ مؤشر LED 2.

يستمر مؤشر LED في الإضاءة لمدة ثانيتين تقريبًا قبل إيقاف تشغيل المروحة (OFF).

الصيانة

التنظيف

استخدم فقط قطعة قماش مبللة بمنظفات محايدة عند التنظيف. لا تستخدم أي أدوات أو أجهزة للتنظيف!

تجنب المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

• اترك اللوحة تنزلق لأعلى (حوالي 2 سم)؛
• اسحب اللوحة نحو الجسم

التنظيف:

يجب تنظيف اللوحة على نفس فترات تنظيف مرشح الدهون، باستخدام قطعة قماش مبللة بمنظفات سائلة خفيفة.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة.

لا تستخدم الكحول!

التركيب:

اتبع تعليمات التركيب بترتيب عكسي.

تحذير! تأكد دائمًا من تثبيت اللوحة بشكل صحيح في مكانها.

مرشح الشحوم

الشكل 10-21

يمتص جزيئات الدهون التي تتكون أثناء الطهي.

يجب تنظيف المرشح مرة واحدة في الشهر (أو عندما يشير مؤشر تشبع المرشح - إذا كان موجودًا في طرازك - إلى أن ذلك ضروري)، باستخدام منظف معتدل، يدويًا أو في غسالة الأطباق، بدرجة حرارة منخفضة وبرنامج قصير.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الشحوم المعدني دون أن يؤثر ذلك بأي شكل على قدرة المرشح على الامتصاص.

عند إزالة المرشح، اسحب المقبض الذي يتم تحريره بمساعدة زنبرك.

مرشح الفحم (ينطبق فقط على إصدار المرشح)

الشكل 20

يفقد مرشح الفحم فعاليته بعد فترة زمنية أطول أو أقصر اعتمادًا على مدى استخدام الشفاط، ونوع الطهي، ومدى انتظام تنظيف مرشح الشحوم. في جميع الأحوال، من الضروري استبدال خرطوشة مرشح الفحم مرة واحدة على الأقل كل 4 أشهر (أو عندما يشير مؤشر تشبع المرشح - إذا كان موجودًا في طرازك - إلى أن ذلك ضروري). لا يمكن تنظيف المرشح أو إعادة استخدامه.

مرشح الفحم الدائري

ضع مرشحًا على كل جانب لتغطية شبكتي الحماية لعجلة مروحة المحرك، ثم اقلبهما في اتجاه عقارب الساعة.

عند التفكيك، أدر المرشح عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

الشفاط مزود بنظام إضاءة يعتمد على تقنية الصمامات الثنائية الباعثة للضوء (LED).

تضمن الصمامات الثنائية إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات مقارنة بالمصابيح التقليدية، وتتيح توفيرًا في الطاقة بنسبة 90%.

اتصل بوكيل قطع الغيار المعتمد عند استبدال المصابيح.

اتبع تعليمات الاستخدام بعناية. الشركة المصنعة غير مسؤولة عن الأضرار أو الحرائق الناتجة عن عدم اتباع التعليمات. الشفاط يمتص الدخان والبخار وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الموديل الموضح في صور الدليل. ومع ذلك، تظل تعليمات الاستخدام والتركيب والصيانة دون تغيير.

• من المهم الاحتفاظ بالدليل للرجوع إليه في المستقبل. إذا تم بيع الجهاز أو نقله إلى مالك جديد، أو إذا تغير مستخدم الجهاز، فيجب التأكد من أن الدليل في متناول المستخدم الجديد.
• اقرأ تعليمات الاستخدام بعناية: فهي تحتوي على معلومات مهمة حول تركيب الجهاز واستخدامه وسلامته.
• لا تقم بإجراء أي تعديلات على التوصيلات الكهربائية أو الأجزاء الميكانيكية أو أنابيب العادم. قبل تركيب الجهاز، تأكد من أن جميع الأجزاء سليمة. إذا كان الجهاز يحتوي على أجزاء تالفة، فاتصل بالبائع وأوقف التثبيت.

ملاحظة: الملحقات التي تحمل علامة (*) هي ملحقات إضافية متوفرة فقط في بعض الطرازات أو يجب شراؤها بشكل منفصل.

معلومات السلامة

• قبل البدء في أي إجراء تركيب، يجب فصل الجهاز عن الشبكة الكهربائية عن طريق فصل سلك التوصيل أو قطع التيار الكهربائي من المفتاح الرئيسي للشقة.
• استخدم قفازات العمل أثناء جميع أعمال التركيب والصيانة.
• يُسمح للأطفال الذين تزيد أعمارهم عن 8 سنوات والأشخاص الذين يعانون من ضعف في القدرات الجسدية أو الحسية أو العقلية أو الذين ليس لديهم الخبرة والمعرفة الكافية باستخدام هذا الجهاز، إذا تم الإشراف عليهم أو إذا تم إعطاؤهم تعليمات تتعلق بالاستخدام الآمن للجهاز وفهموا المخاطر المحتملة.
• احرص على ألا يتمكن الأطفال من اللعب بالجهاز.
• لا يجوز للأطفال تنظيف الجهاز أو القيام بأعمال الصيانة دون إشراف.
• يجب تهوية الغرفة جيدًا دائمًا،

عند استخدام المروحة في نفس الوقت مع الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.

• يجب تنظيف المروحة بانتظام من الداخل والخارج (على الأقل مرة واحدة في الشهر)، مع اتباع التعليمات الواردة في دليل الاستخدام هذا.
• قد يؤدي عدم الامتثال لتعليمات تنظيف المروحة واستبدال وتنظيف المرشحات إلى خطر نشوب حريق.
• يُمنع منعًا باتًا اللهب المكشوف تحت المروحة. استخدم فقط المصابيح البديلة المحددة في تعليمات صيانة/استبدال المصابيح.

استخدام اللهب المكشوف يتلف المرشحات وقد يسبب حريقًا، لذا يجب تجنبه في جميع الحالات.

لا تترك الطعام الذي يُقلى دون مراقبة، حتى لا تشتعل الزيوت الساخنة.

تنبيه: قد تصبح الأجزاء المكشوفة من شفاط المطبخ ساخنة أثناء استخدام الموقد.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب.
• اتبع بدقة اللوائح الفنية وإجراءات السلامة المتعلقة بإزالة الدخان الصادرة عن السلطات المحلية.
• لا يجوز تصريف هواء العادم في مدخنة الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم شفاط المطبخ إذا كان المصباح غير مثبت في مكانه أو إذا لم يتم تركيب المصابيح بشكل صحيح، فقد يؤدي ذلك إلى صدمة كهربائية.
• لا تستخدم المروحة أبدًا إذا لم يتم تركيب شبكتها بشكل صحيح!
• لا يجوز أبدًا استخدام المروحة كسطح دعم، ما لم يُذكر ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع الجهاز والمخصصة للتركيب، أو احصل على براغي مناسبة إذا لم تكن ضمن الملحقات.

استخدم براغي بالطول الصحيح وفقًا لتعليمات التثبيت. في حالات عدم الوضوح، اتصل بالدعم الفني أو خبير مختص.

تحذير!

• قد يؤثر التركيب المخالف لتعليمات براغي التثبيت والأجهزة على السلامة الكهربائية.
• لا تستخدم الجهاز مع جهاز تحكم خارجي، أو مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز يتم تنشيطه تلقائيًا.

تم تصنيع هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EU بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال التخلص من الجهاز بشكل صحيح، يمكن للمستخدم المساعدة في منع الآثار الضارة المحتملة على البيئة وصحة الإنسان.

يشير الرمز الموجود على المنتج أو على مستنداته إلى أنه لا يجوز التخلص من المنتج كنفايات منزلية، ويجب تسليمه إلى نقطة إعادة تدوير الأجهزة الكهربائية والإلكترونية. يجب التخلص من الجهاز وفقًا للوائح المحلية لإدارة النفايات. إذا كنت بحاجة إلى مزيد من المعلومات حول التعامل مع الجهاز أو إرجاعه أو إعادة تدويره، فاتصل بالسلطات المحلية أو خدمة إدارة النفايات أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. توصيات للاستخدام الصحيح لتقليل التأثير البيئي: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء. ارفع السرعة فقط إذا كان هناك الكثير من الدخان أو البخار في المكان، واستخدم السرعة المعززة/السرعات فقط عند الحاجة الخاصة. استبدل مرشحات الكربون النشط للحفاظ على كفاءة إزالة الروائح. نظف مرشحات الشحوم للحفاظ على كفاءة امتصاص الشحوم. استخدم الحد الأقصى لطول نظام القنوات المحدد في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

تمتص المروحة الدخان والبخار وهي مخصصة للاستخدام المنزلي فقط.

الشفاط مصمم للاستخدام إما كنسخة شفط مع تفريغ خارجي أو كنسخة ترشيح تعيد تدوير الهواء الداخلي.

يخرج البخار إلى الخارج عبر أنبوب التفريغ المتصل بالحافة الموصلة.

تنبيه!

أنبوب التفريغ غير مشمول في التجهيزات ويجب شراؤه بشكل منفصل. يجب أن يكون قطر أنبوب التفريغ بنفس حجم حلقة التوصيل.

تنبيه!

إذا كانت المروحة تحتوي على مرشحات كربونية، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب التفريغ وفتحات التفريغ في الجدار التي يكون قطرها مساوياً لقطر فتحة مخرج الهواء (الحافة الموصلة).

استخدام أنابيب تفريغ وفتحات جدارية أصغر قطراً يؤدي إلى انخفاض قوة الشفط وزيادة ملحوظة في الضوضاء.

يُعفى من المسؤولية في هذه الحالة.

! استخدم أقصر أنبوب ممكن. ! استخدم أنبوباً بأقل عدد من الانحناءات (الحد الأقصى للانحناء: 90 درجة). ! لا تقم بتغييرات كبيرة في منطقة الأنابيب.

الطراز المزود بمرشح

يتم إزالة الروائح والروائح الكريهة من الهواء المفلتر قبل إعادته إلى الغرفة. عند استخدام الشفاط في هذا الوضع، يجب تركيب نظام مرشحات إضافي بالكربون النشط.

التركيب

يجب أن تكون المسافة الدنيا بين سطح الطهي للموقد وأدنى جزء من شفاط المطبخ 45 سم على الأقل للمواقد الكهربائية و65 سم لمواقد الغاز والمواقد المختلطة.

إذا كانت تعليمات استخدام موقد الغاز تتطلب مسافة أكبر، فيجب مراعاة ذلك.

Sahkoliitanta

يجب أن يكون جهد الشبكة مساوياً للجهد المبين على لوحة البيانات الموجودة داخل المروحة. إذا كان الجهاز مزوداً بقابس، قم بتوصيل المروحة بمقبس يتوافق مع المعايير السارية، ويقع في مكان يسهل الوصول إليه حتى بعد التركيب. إذا لم يكن الجهاز مزوداً بقابس (توصيل مباشر بالشبكة) أو كان القابس في مكان لا يسهل الوصول إليه بعد التركيب، استخدم مفتاحاً ثنائي القطب يتوافق مع المعايير لضمان إمكانية فصل الجهاز تماماً عن الشبكة الكهربائية. بالنسبة لفئة الجهد الزائد الثالثة، يجب اتباع قواعد التركيب.

تحذير!

تحقق دائماً من أن كابل الشبكة مثبت بشكل صحيح قبل توصيل المروحة بالشبكة الكهربائية والتأكد من أنها تعمل بشكل صحيح.

المروحة مزودة بسلك كهربائي خاص؛ إذا تلف السلك، اطلب سلكاً جديداً من الدعم الفني.

التركيب

قبل البدء في التركيب:

• تأكد من أن الجهاز الذي تم شراؤه يناسب المكان المخصص له.
• قم بإزالة مرشح/مرشحات الكربون النشط إذا كانت ضمن التجهيزات (انظر أيضاً الفقرة المتعلقة بها). يتم تركيبها فقط إذا كنت ترغب في استخدام المروحة كنسخة مع مرشح.
• تحقق من عدم وجود مواد تغليف داخل المروحة (بسبب النقل) مثل البراغي أو الأظرف التي تحتوي على مستندات الضمان أو ما شابه ذلك. إذا وجدت، أخرجها واحتفظ بها.

المروحة مزودة بمسامير تثبيت مناسبة لمعظم موديلات الجدران والأسقف. ومع ذلك، من الضروري استدعاء خبير للتحقق من ملاءمة المواد لنوع الجدار أو السقف. يجب أن يكون الجدار/السقف قوياً بما يكفي لتحمل وزن المروحة.

إذا كانت هناك ألواح جانبية و/أو جدران و/أو خزائن بالقرب من الجهاز، تأكد من وجود مساحة كافية لتركيب المروحة وأن لوحة التحكم يمكن الوصول إليها بسهولة في جميع الأوقات.

فقط لبعض الموديلات

يمكن شراء غطاء مجرى الهواء كملحق اختياري. استفسر من الموزع المعتمد عما إذا كان من الممكن تركيب مثل هذا الغطاء على جهازك.

يُنصح بتركيب المروحة فقط بعد الحصول على مجرى الهواء، لضمان تركيب آمن.

الشكل 5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الأضواء

T2. خفض السرعة

بالضغط على الزر "T2" تنخفض السرعة من السرعة 4 (شديدة) إلى السرعة 1.

بالضغط على الزر "T2" أثناء عمل المروحة بالسرعة 1، تنتقل المروحة إلى وضع إيقاف التشغيل.

T3. زيادة السرعة

بالضغط على الزر T3 تنتقل المروحة من وضع إيقاف التشغيل إلى السرعة 1.

بالضغط على هذا الزر (والمروحة في وضع التشغيل) ترتفع سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

في كل سرعة يضيء مؤشر LED خاص بها.

السرعة 1 - LED 1

السرعة 2 - LED 2

السرعة 3 - LED 3

السرعة 4 (شديدة) - LED 4 (يومض)

السرعة الشديدة مؤقتة. التوقيت القياسي هو 5 دقائق، وبعدها تنتقل المروحة إلى السرعة 2.

إذا أردت إلغاء تنشيط الوظيفة قبل انتهاء المؤقت، اضغط على الزر T2، وسينتقل المروحة إلى السرعة 3.

T4 مؤقت السرعة

يتم ضبط السرعات بالضغط على الزر T4، وعند انتهاء المؤقت تنطفئ المروحة.

ينقسم المؤقت على النحو التالي:

السرعة 1 - 20 دقيقة (وميض LED 1)

السرعة 2 - 15 دقيقة (وميض LED 2)

السرعة 3 - 10 دقائق (وميض LED 3)

السرعة 4 (شديدة) - 5 دقائق (وميض LED 4)

إذا تم الضغط على الزر T2 أثناء المؤقت، تنتقل المروحة من وضع المؤقت إلى خفض السرعة.

بالضغط على الزر T3، تخرج المروحة من وضع المؤقت وترفع السرعة.

بالضغط على الزر T4، تخرج المروحة من وضع المؤقت وتحافظ على السرعة المحددة.

مؤشر فلتر الشحوم

بعد 40 ساعة تشغيل، يومض LED 1.

عندما يضيء المؤشر، يجب تنظيف فلتر الشحوم المثبت.

يتم إعادة ضبط المؤشر بالضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر عن الشفاط إشارة صوتية "بييب" ويتوقف مؤشر LED 1 عن الوميض.

مؤشر فلتر الفحم

بعد 160 ساعة استخدام يومض مؤشر LED 2.

عندما يضيء المؤشر، يجب استبدال فلتر الفحم المثبت. يتم إعادة ضبط المؤشر بالضغط باستمرار على الزر T-5'.

يصدر عن الشفاط إشارة صوتية "بييب" ويتوقف مؤشر LED 2 عن الوميض.

إذا كانت مؤشرات كلا الفلترين تومض في نفس الوقت، فإن LED 1 و LED 2 يومضان بالتناوب.

تتم إعادة الضبط بتكرار الإجراءات المذكورة أعلاه مرتين.

في المرة الأولى يتم إعادة ضبط مؤشر فلتر الفحم، وفي المرة الثانية مؤشر فلتر الشحوم.

في الطراز القياسي، لا يكون مؤشر فلتر الفحم مفعلاً.

إذا تم استخدام الشفاط كنسخة مع فلتر، يجب تفعيل مؤشر فلتر الفحم.

تفعيل مؤشر فلتر الفحم:

اضبط الشفاط على وضع OFF واضغط باستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مؤشرات LED للفلاتر المفعّلة.

يصدر عن الشفاط إشارة صوتية "بييب" ويومض مؤشر LED 2 لمدة ثانيتين.

يضيء LED 1 و LED 2 لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع OFF.

تعطيل مؤشر مرشح الفحم:

اضبط المروحة على وضع إيقاف التشغيل واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مصابيح LED الخاصة بمؤشرات المرشحات النشطة.

يصدر من المروحة صوت تنبيه "بييب" ويضيء مؤشر LED 2.

يضيء مؤشر LED 1 لمدة ثانيتين تقريبًا قبل أن تعود المروحة إلى وضع إيقاف التشغيل.

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة بمنظفات محايدة. لا تستخدم

أدوات أو معدات للتنظيف!

تجنب استخدام المنتجات الكاشطة. لا تستخدم الكحول!

اللوحة

الصور 8-9 22-23

صيانة اللوحة

التفكيك:

- حرك اللوحة لأعلى (حوالي 2 سم)؛ - اسحب اللوحة نحوك

التنظيف:

يُنظف اللوح بنفس وتيرة تنظيف مرشح الشحوم، باستخدام قطعة قماش مبللة بمحلول تنظيف محايد.

لا تستخدم منظفات كاشطة. لا تستخدم مواد تحتوي على الكحول!

التركيب:

يتم التركيب بالترتيب العكسي لفك القطع.

تنبيه! تحقق دائمًا من أن اللوح مثبت جيدًا في مكانه.

مرشح الشحوم

الصور 10-21

جزيئات الدهون الناتجة عن الطهي.

يجب تنظيف مرشح الشحوم مرة واحدة في الشهر (أو عندما يشير نظام مؤشر تشبع المرشحات إلى الحاجة إلى التنظيف - إذا كان الجهاز مزودًا بهذا النظام)، باستخدام منظف معتدل، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة وبرنامج غسيل قصير.

قد يفقد مرشح الشحوم المعدني لونه في غسالة الأطباق، لكن هذا لا يؤثر على كفاءة الترشيح بأي شكل من الأشكال.

يُفصل مرشح الشحوم عن طريق سحب مقبض الزنبرك.

مرشح الكربون (فقط في إصدار الفلتر)

الصورة 20

يُشبع مرشح الكربون خلال فترة زمنية تعتمد على طرق استخدام الموقد وانتظام تنظيف مرشح الشحوم. في جميع الأحوال، يجب استبدال الخرطوشة كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع المرشحات - إذا كان موجودًا في الطراز المملوك - إلى ضرورة الاستبدال). لا يمكن غسله أو إعادة استخدامه.

فلتر كربون دائري

ضع فلترًا واحدًا على كل جانب فوق شبكتي حماية المحركين، ثم اربطهما في اتجاه عقارب الساعة.

تُفك الفلاتر بلفها عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

تحتوي المروحة على نظام إضاءة قائم على تقنية LED.

تضمن مصابيح LED أفضل إضاءة ممكنة، وعمرها الافتراضي أفضل بعشر مرات من المصابيح التقليدية، كما أنها توفر 90٪ من الطاقة.

إذا كان يجب استبدال المصباح، فاتصل بمركز الخدمة المعتمد.

يجب قراءة التعليمات الواردة في هذا الدليل بعناية. يخلي المصنع مسؤوليته عن أي حوادث أو أضرار أو حرائق في الجهاز ناتجة عن عدم الامتثال لتعليمات الاستخدام في هذا الدليل. المروحة مخصصة لشفط الدخان والأبخرة الناتجة عن الطهي وهي للاستخدام المنزلي فقط.

قد يختلف شكل غطاء المروحة عن الأشكال الموضحة في الرسومات في هذا الدليل. ومع ذلك، تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. عند البيع أو التنازل أو نقل المنتج، يجب التأكد من أن الدليل مرفق به.
• اقرأ تعليمات الاستخدام بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنابيب الشفط.
• قبل متابعة تركيب الجهاز، يجب فحص جميع المكونات للتأكد من عدم وجود تلف. إذا كان هناك تلف في المكونات، فاتصل بالموزع ولا تتابع التركيب.

ملاحظة: الأجزاء الموسومة بعلامة "(*)" إما أن تكون معدات إضافية تُقدم فقط مع بعض الطرازات أو أجزاء يجب شراؤها بشكل منفصل.

تحذير

• قبل إجراء أي صيانة أو تنظيف للغطاء، افصله عن التيار الكهربائي إما بسحب القابس أو بقطع التيار الكهربائي عن المنزل بأكمله.
• استخدم دائمًا قفازات العمل طوال فترة التركيب وعند إجراء الصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال من سن 8 سنوات فما فوق والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة، إذا تم الإشراف عليهم أو إذا تم تدريبهم على استخدام الجهاز بطريقة آمنة وتم إطلاعهم على المخاطر المرتبطة به. احرص على ألا يلعب الأطفال بالجهاز.
• يجب ألا يتم التنظيف والصيانة

من قبل الأطفال إلا إذا كانوا تحت الإشراف.

• يجب أن تكون الغرفة جيدة التهوية إذا تم استخدام الغطاء مع أجهزة أخرى تحرق الغاز أو أي وقود آخر.
• يجب تنظيف الغطاء بشكل متكرر من الداخل والخارج (مرة واحدة على الأقل في الشهر)، مع مراعاة المعلومات الواردة في دليل الاستخدام والصيانة.
• عدم الالتزام بتعليمات التنظيف وكذلك استبدال وتنظيف المرشحات قد يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا إعداد الأطباق المشتعلة تحت الغطاء.
• استخدم فقط نفس نوع المصابيح المشار إليه في قسم الصيانة/استبدال المصابيح في الدليل عند استبدال المصباح.

اللهب المكشوف قد يتلف المرشحات ويسبب حريقًا، لذلك يجب تجنبه دائمًا.

يجب مراقبة القلي العميق لتجنب ارتفاع درجة حرارة الزيت واشتعاله.

انتبه: قد تصبح الأجزاء المكشوفة من الغطاء ساخنة عند تشغيل الموقد.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب.
• فيما يتعلق بالقياسات الفنية والسلامة لمخرج الدخان، اتبع بدقة جميع اللوائح والقوانين المحلية.
• يجب إدخال الهواء المستخرج في أنبوب يُستخدم كمدخنة لأجهزة تعمل بالغاز أو أي وقود آخر.
• لا تستخدم الشفاط بدون لمبة أو بلمبة مركبة بشكل خاطئ، حيث يوجد خطر حدوث صدمة كهربائية.
• لا تستخدم الشفاط بشبكة مركبة بشكل خاطئ!

يجب أبدًا استخدام الشفاط كسطح دعم، إلا إذا تمت الإشارة إلى ذلك صراحةً.

• استخدم فقط براغي التثبيت المرفقة مع الجهاز لإجراء التركيب، أو إذا لم تكن

مرفقة، قم بشراء البراغي المناسبة.

• استخدم الطول الصحيح للبراغي المذكورة في دليل التركيب. يرجى الاتصال بمركز خدمة معتمد أو شخص مؤهل مماثل إذا كنت في شك.

انتبه!

• قد يؤدي عدم تركيب البراغي وأجهزة التثبيت وفقًا لهذه التعليمات إلى مخاطر كهربائية.
• لا تستخدم مؤقتات أو عدادات زمنية أو أجهزة تحكم عن بعد منفصلة أو أي أجهزة أخرى تعمل تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص من هذا المنتج بشكل صحيح، يساهم المستخدم في منع الآثار السلبية المحتملة على البيئة والصحة.

الرمز الموجود على المنتج أو على المستندات المرفقة يشير إلى أن هذا المنتج لا يجب معاملته كنفايات منزلية عادية، بل يجب تسليمه إلى مركز إعادة تدوير مناسب للنفايات الكهربائية والإلكترونية. يجب التخلص من المنتج وفقًا للوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول معالجة هذا المنتج واستعادته وإعادة تدويره، يمكنك الاتصال بمكتبك المحلي المختص، أو خدمة جمع النفايات المنزلية، أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

نصائح للاستخدام الصحيح لتقليل التأثير البيئي: شغّل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. لا تزيد السرعة إلا عند وجود كميات كبيرة من الدخان والبخار، واستخدم سرعة التعزيز فقط في الحالات القصوى. استبدل فلتر الفحم عند الحاجة للحفاظ على الكفاءة المثلى لإزالة الروائح. نظف فلتر الشحوم عند الحاجة للحفاظ على الكفاءة المثلى لاحتجاز الشحوم. استخدم أقصى قطر لمجرى الهواء المحدد في دليل التعليمات هذا لتحسين الكفاءة وتقليل الضوضاء.

طريقة الاستخدام

الشفاط مصمم لشفط الدخان والبخار الناتج عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

الشفاط مصمم للاستخدام مع نظام تهوية مباشر حيث يُطرد الهواء إلى الخارج، أو مع نظام إعادة تدوير الهواء.

نسخة الطرد

يتم طرد الأبخرة إلى الخارج عبر أنبوب متصل بحلقة التوصيل.

ملاحظة!

أنبوب الطرد غير مرفق مع الجهاز ويجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر أنبوب الطرد مع قطر حلقة التوصيل.

ملاحظة!

إذا كان الشفاط مزودًا بمرشحات الفحم، فيجب إزالتها.

قم بتوصيل مروحة الشفط بأنبوب أو فتحة شفط في الجدار بقطر مماثل لقطر مخرج الهواء (شفة التوصيل).

استخدام أنبوب أو فتحة شفط في الجدار بقطر أصغر سيؤدي إلى انخفاض في أداء الشفط وزيادة ملحوظة في الضوضاء.

لذلك، يتم إخلاء المسؤولية عن أي ضرر ناتج عن ذلك.

استخدم أنبوبًا قصيرًا قدر الإمكان. استخدم أنبوبًا بأقل عدد ممكن من الانحناءات (يجب ألا تزيد حدة الانحناء عن 90 درجة). تجنب التغييرات المفاجئة في مقطع الأنبوب.

نسخة إعادة التدوير (الفلتر)

يتم تنظيف الهواء الممتص، وإزالة الدهون والروائح قبل إعادته إلى الغرفة. إذا كنت ترغب في استخدام المروحة في هذا الإصدار، فمن الضروري تركيب نظام فلترة إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الطهي والجانب السفلي لشفاط المطبخ عن 45 سم للمواقد الكهربائية و 65 سم لمواقد الغاز والمواقد المختلطة.

إذا كانت تعليمات الاستخدام لجهاز الطهي بالغاز تحدد مسافة أكبر، فيجب الالتزام بها.

! التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد الكهربائي الموضح على لوحة البيانات داخل المروحة. إذا كانت المروحة مزودة بقابس، فقم بتوصيلها بمقبس سهل الوصول ومعتمد وفقًا للمعايير السارية. يجب أن يظل المقبس سهل الوصول حتى بعد التركيب. إذا لم تكن المروحة مزودة بقابس (توصيل مباشر بالتيار الكهربائي)، أو إذا لم يكن المقبس سهل الوصول بعد التركيب، فيجب تركيب مفتاح ثنائي القطب معتمد يضمن الفصل الكامل عن التيار الكهربائي في حالات الجهد الزائد من الفئة الثالثة، وفقًا لقواعد التركيب.

ملاحظة!

قبل توصيل الدائرة الكهربائية للمروحة بالتيار الكهربائي والتأكد من أن كل شيء يعمل بشكل صحيح، يجب دائمًا التحقق من أن سلك التيار الكهربائي مركب بشكل صحيح.

المروحة مزودة بسلك كهربائي خاص؛ إذا تعرض هذا السلك للتلف، يجب الاتصال بخدمة العملاء لشراء سلك جديد.

التجميع

قبل التركيب:

• تأكد من أن المنتج بالحجم المناسب بالنسبة للسطح الذي اخترت تركيبه عليه.
• أزل مرشحات الكربون النشط إذا كانت الشفاط مزودة بها (انظر أيضًا الفقرة ذات الصلة). لا يُعاد تركيبها إلا إذا كنت ترغب في استخدام الشفاط مع إعادة تدوير الهواء.
• تأكد من عدم وجود أي ملحقات متبقية (مثل أكياس البراغي، وثائق الضمان، إلخ) داخل غطاء الشفاط بعد النقل. إذا وجدت، أخرجها واحتفظ بها.

غطاء الشفاط مزود بمسامير تثبيت مناسبة للجدران/الأسقف القياسية. ومع ذلك، من الضروري الاستعانة بفني مؤهل للتحقق من أن هذه المواد مناسبة لجدارك/سقفك. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن غطاء الشفاط.

إذا كانت هناك ألواح أو جدران أو خزائن معلقة على الجوانب، يجب التحقق من وجود مساحة كافية لتركيب الشفاط، وأن لديك دائمًا وصول سهل إلى لوحة التحكم.

فقط في بعض الموديلات

من الممكن شراء مدخنة زخرفية كملحق إضافي. تحقق مع الموزع المعتمد إذا كان هذا الخيار متاحًا لطرازك.

نوصي بتركيب الشفاط بعد شراء المدخنة، لتتمكن من تحديد التركيب الأنسب بدقة.

الشكل 5-14-15-16-17

الوظيفة

T1. إضاءة تشغيل/إيقاف

T2. خفض السرعة

عند الضغط على الزر "T2"، يتم خفض السرعة من السرعة 4 (شديدة) إلى السرعة 1.

عند الضغط على الزر "T2" بينما يكون الشفاط يعمل بالسرعة 1، ينتقل إلى حالة إيقاف التشغيل (OFF).

T3 زيادة السرعة

عند الضغط على الزر T3، ينتقل المروحة من حالة إيقاف التشغيل (OFF) إلى السرعة 1.

عند الضغط على هذا الزر بينما المروحة في حالة تشغيل (ON)، تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

لكل سرعة، سيضيء مؤشر LED المقابل.

السرعة 1 - مؤشر LED 1

السرعة 2 - مؤشر LED 2

السرعة 3 - مؤشر LED 3

السرعة 4 (شديدة) - مؤشر LED 4 (يومض)

السرعة الشديدة مضبوطة بمؤقت زمني. الضبط الزمني القياسي هو 5 دقائق. عندما ينتهي الوقت، يضبط المروحة على السرعة 2.

لتعطيل الوظيفة قبل انتهاء الوقت، يجب الضغط على الزر T2؛ عندها يضبط المروحة على السرعة 3.

T4 ضبط الوقت للسرعة

يمكن ضبط الوقت للسرعات بالضغط على الزر T4. عندما ينتهي الوقت، سينطفئ المروحة.

الضبط الزمني مقسم كما يلي:

السرعة 1 - 20 دقيقة (مؤشر LED 1 يومض)

السرعة 2 - 15 دقيقة (مؤشر LED 2 يومض)

السرعة 3 - 10 دقائق (لمبة LED تومض 3 مرات)

السرعة 4 (شديدة) - 5 دقائق (لمبة LED تومض 4 مرات)

عند الضغط على الزر T2 أثناء ضبط المؤقت، يتم إلغاء ضبط الوقت وتنخفض السرعة.

عند الضغط على الزر T3، يتم إلغاء ضبط الوقت وتزداد السرعة.

عند الضغط على الزر T4، يتم إلغاء ضبط الوقت، بينما تستمر المروحة في العمل بالسرعة المضبوطة.

إشارة اتساخ مرشح الشحوم

بعد 40 ساعة استخدام تومض لمبة LED 1.

عند تشغيل هذه الإشارة، يجب غسل مرشح الشحوم المثبت.

اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ لإعادة ضبط إشارة اتساخ مرشح الشحوم.

تصدر المروحة صوت "بييب"، وتتوقف لمبة LED 1 عن الوميض.

إشارة اتساخ مرشح الفحم

بعد 160 ساعة استخدام تومض لمبة LED 2.

عند تشغيل هذه الإشارة، يجب استبدال مرشح الفحم المثبت.

اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ لإعادة ضبط الإشارة.

تصدر المروحة صوت "بييب"، وتتوقف لمبة LED 2 عن الوميض.

إذا تم إعطاء إشارة لكلا الفلترين في نفس الوقت، فسوف تومض مصابيح LED 1 و 2 بالتناوب.

يتم إعادة ضبط الإشارات عن طريق تنفيذ الإجراء الموصوف أعلاه مرتين.

في المرة الأولى يتم إعادة ضبط إشارة فلتر الكربون، وفي المرة الثانية يتم إعادة ضبط إشارة فلتر الشحوم.

في الوضع القياسي، إشارة فلتر الكربون غير مفعلة.

إذا تم استخدام الشفاط مع إعادة تدوير الهواء، فمن الضروري تفعيل إشارة فلتر الكربون المتسخ.

تفعيل إشارة فلتر الكربون المتسخ:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء مصابيح LED التي تشير إلى الفلاتر النشطة.

يصدر الشفاط صوت تنبيه (BIP)، ويومض مصباح LED 2 لمدة ثانيتين.

يظل مصباحا LED 1 و 2 مضاءين لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى حالة إيقاف التشغيل (OFF).

إلغاء تفعيل إشارة فلتر الكربون المتسخ:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء مصابيح LED التي تشير إلى الفلاتر النشطة.

يصدر الشفاط صوت تنبيه (BIP)، وينطفئ مصباح LED 2.

يظل مصباح LED 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى حالة إيقاف التشغيل (OFF).

التنظيف

لأغراض التنظيف، يجب استخدام قطعة قماش مبللة فقط بمنظف محايد. لا تستخدم أي أدوات أو أجهزة للتنظيف!

تجنب استخدام المنتجات الكاشطة أو المسببة للتآكل. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

- حرك اللوحة لأعلى حوالي 2 سم؛

• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشح الشحوم.

استخدم قطعة قماش مبللة بمنظف سائل محايد.

تجنب استخدام المنظفات الكاشطة. لا تستخدم الكحول!

التركيب:

أعد التركيب بالترتيب العكسي لفك التركيب.

تحذير: تحقق دائمًا من أن اللوحة مثبتة جيدًا في مكانها.

مرشح الشحوم

الشكل 10-21

يلتقط جزيئات شحوم الطهي.

يجب تنظيفه مرة واحدة شهريًا (أو عندما يُظهر النظام الإلكتروني أن المرشح متسخ – إذا كان طرازك مزودًا بهذه الوظيفة)، باستخدام منظفات معتدلة (غير كاشطة)، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يفقد مرشح الشحوم المعدني لونه، لكن خصائصه كمرشح لا تتغير إطلاقًا.

لإزالة مرشح الشحوم، يجب سحب مقبض الزنبرك.

مرشح الفحم (فقط مع إعادة تدوير الهواء)

الشكل 20

يشبع مرشح الفحم بعد فترة زمنية أطول أو أقصر، اعتمادًا على نوع الطهي ومدى انتظام تنظيف المرشح.

في جميع الحالات، من الضروري استبدال الخرطوشة على الأقل كل 4 أشهر (أو عندما يُظهر مؤشر تشبع المرشح أن ذلك ضروري، إذا كان الطراز مزودًا بهذا المؤشر).

لا يمكن غسله أو إعادة استخدامه.

مرشح الفحم الدائري

ضع واحدًا على كل جانب لتغطية كليهما.

احمِ شبكات حماية دوّار المحرك، وأدره في اتجاه عقارب الساعة.

أدره عكس اتجاه عقارب الساعة لفكّه.

استبدال المصابيح

الشكل 24

المروحة مزوّدة بنظام إضاءة قائم على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وتدوم حتى 10 مرات أطول من المصابيح التقليدية، وتتيح توفيرًا في الطاقة بنسبة 90%.

يرجى الاتصال بمركز خدمة معتمد لقطع الغيار لاستبدال المصباح.

يرجى الالتزام بجميع التعليمات الواردة في هذا الدليل. تتنصل الشركة المصنعة من أي مسؤولية عن أي أعطال أو أضرار أو حرائق ناتجة عن الجهاز، ولكن بسبب عدم الامتثال للتعليمات الواردة في هذا الدليل. الشفاط مصمم لشفط الدخان والأبخرة الناتجة عن الطهي، ويجب استخدامه فقط للاستخدام المنزلي العادي.

قد يختلف مظهر الشفاط عن الموديل الموضح في الرسومات في هذا الدليل. ومع ذلك، فإن تعليمات الاستخدام والصيانة والتركيب تظل كما هي.

من المهم الاحتفاظ بهذا الدليل للرجوع إليه لاحقًا. عند إعادة البيع أو النقل أو الانتقال، يجب التأكد من أن الدليل يتبع الشفاط. - اقرأ التعليمات بعناية: فهناك معلومات مهمة حول التركيب والاستخدام والسلامة. - لا يجوز إجراء أي تعديلات كهربائية أو ميكانيكية على الشفاط أو على أنابيب العادم. - افحص الجهاز بحثًا عن أي تلف قبل تركيبه. إذا تم اكتشاف أي تلف، فاتصل بالموزع ولا تتابع التركيب.

ملاحظة: الأجزاء المميزة بالرمز ("*") هي ملحقات إضافية متوفرة فقط في بعض الموديلات أو كأجزاء منفصلة يمكن شراؤها بشكل منفصل.

تحذيرات

• قبل القيام بأي إجراء للتنظيف أو الصيانة، يجب فصل الجهاز عن مصدر الطاقة عن طريق سحب القابس أو إيقاف تشغيل القاطع الرئيسي للمنزل.
• يجب استخدام قفازات العمل عند القيام بأعمال التركيب والصيانة.
• يُسمح باستخدام الجهاز للأطفال دون 8 سنوات أو للأشخاص ذوي القدرات البدنية أو العقلية المحدودة، أو الذين ليس لديهم الخبرة والمعرفة اللازمة، فقط إذا كانوا تحت الإشراف أو إذا تلقوا التعليمات اللازمة للاستخدام الآمن للجهاز وفهموا المخاطر المرتبطة به. من الضروري مراقبة

الأطفال لمنعهم من اللعب بالشاحن.

• لا يجوز للأطفال القيام بالتنظيف والصيانة دون إشراف.
• يجب أن تكون الغرفة مجهزة بتهوية كافية إذا تم استخدام الشفاط في نفس الوقت مع أجهزة الاحتراق الأخرى التي تعمل بالغاز أو أنواع الوقود الأخرى.
• يجب تنظيف الشفاط بشكل متكرر، داخليًا وخارجيًا (مرة واحدة على الأقل شهريًا). يجب اتباع التعليمات الواردة في دليل الصيانة في جميع الحالات.

عدم الالتزام بتعليمات تنظيف الشفاط واستبدال وتنظيف المرشحات يؤدي إلى خطر نشوب حريق. يُمنع منعًا باتًا طهي الطعام على لهب مكشوف تحت الشفاط.

• عند استبدال المصباح، يجب استخدام نوع المصباح المحدد في قسم الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف ضار بالمرشحات ويمكن أن يسبب حريقًا، لذلك يجب تجنبه بأي ثمن.

يجب إجراء القلي العميق تحت الإشراف لتجنب ارتفاع درجة حرارة الزيت واشتعاله.

انتبه! عندما يكون الموقد قيد الاستخدام، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة جدًا.

يجب عدم توصيل الجهاز بالتيار الكهربائي بأي حال من الأحوال قبل اكتمال

التركيب بالكامل.

• فيما يتعلق باللوائح الفنية والسلامة المحددة لتصريف الدخان، يجب عليك الالتزام الدقيق بلوائح السلطات المحلية. لا يجوز توصيل الهواء المستخرج بمدخنة تستخدم لتصريف الدخان من أجهزة الاحتراق التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا يجوز استخدام الشفاط أو تركه بدون مصابيح مثبتة بشكل صحيح لتجنب خطر حدوث صدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة بشكل صحيح! لا تستخدم سطح الشفاط أبدًا كطاولة لوضع الأشياء، إلا إذا تم تحديد ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج أثناء التركيب - وإذا لم تكن مرفقة - يجب عليك شراء النوع الصحيح من البراغي.
• استخدم براغي بالطول الصحيح، كما هو مذكور في دليل التركيب.
• في حالات الشك، يجب عليك الاتصال بمركز الخدمة المعتمد أو فني مؤهل.

تحذير!

• إذا لم يتم تركيب البراغي وأجهزة التثبيت كما هو محدد في هذه التعليمات، فقد ينشأ خطر حدوث مشاكل كهربائية.
• لا تستخدم مع وحدة برمجة، أو مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي أجهزة أخرى يتم تنشيطها تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC الخاص بمعدات النفايات الكهربائية والإلكترونية (WEEE).

تحتوي المعدات الكهربائية والإلكترونية على مواد ومكونات ومواد يمكن أن تكون ضارة بصحة الإنسان والبيئة إذا لم يتم التعامل مع المعدات الكهربائية والإلكترونية المهملة بشكل صحيح.

تم وضع علامة على المعدات الكهربائية والإلكترونية بالرمز أدناه

سلة المهملات ذات العلامة المتقاطعة. يرمز هذا إلى أنه لا يجوز التخلص من المعدات الكهربائية والإلكترونية مع النفايات المنزلية غير المصنفة، بل يجب جمعها بشكل منفصل.

أنشأت جميع البلديات أنظمة جمع حيث يمكن للمواطنين تسليم المعدات الكهربائية والإلكترونية مجانًا في محطات إعادة التدوير وأماكن التجميع الأخرى، أو يتم التقاطها مباشرة من المنازل. يمكن الحصول على مزيد من المعلومات من الإدارة الفنية للبلدية.

تم تصميم المنتج واختباره وإنتاجه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• السعة: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. اقتراح للاستخدام الصحيح لتقليل التأثير البيئي: اضبط على تشغيل

استخدم أقل سرعة للشفط عند بدء الطهي، وأطفئ الشفاط قبل دقائق قليلة من انتهاء الطهي. لا ترفع السرعة إلا عند وجود دخان وبخار كثيفين. استخدم سرعة التعزيز فقط عند الضرورة. استبدل فلاتر الفحم عند الحاجة للحفاظ على كفاءة الشفط. نظف فلاتر الدهون عند الحاجة للحفاظ على كفاءة الترشيح. استخدم أكبر قطر ممكن لمجاري الهواء لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم الشفاط لشفط الدخان والبخار الناتج عن الطهي، ويجب استخدامه فقط للاستخدام المنزلي العادي.

صُمم الشفاط ليعمل بنظام الشفط مع التصريف الخارجي أو بنظام الترشيح مع إعادة التدوير الداخلي.

نظام التصريف الخارجي

يُطرد البخار إلى الخارج عبر أنبوب تصريف يُثبت على الحافة المخصصة للتوصيل.

0

أنبوب التصريف غير مرفق ويجب شراؤه وتركيبه.

يجب أن يتوافق قطر أنبوب التصريف مع قطر حلقة التوصيل.

0

إذا كان الشفاط مزودًا بفلاتر فحم، فيجب إزالتها.

قم بتوصيل الشفاط بأنبوب التصريف وفتحة التصريف في الجدار، والتي يجب أن يكون قطرها مناسبًا لتدفق الهواء (الحافة الموصلة).

إذا كان قطر الأنبوب أو الفتحة أصغر، فإن ذلك يقلل من كفاءة الشفط ويزيد الضوضاء بشكل ملحوظ.

تتنصل الشركة المصنعة من أي مسؤولية في هذا الصدد.

! استخدم أنبوبًا قصيرًا قدر الإمكان. ! استخدم أنبوبًا بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب التغيرات المفاجئة في مقطع الأنبوب.

نسخة الترشيح

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادة الهواء إلى الغرفة. لاستخدام الشفاط في هذا الإصدار، يجب تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم أواني الطهي على الموقد والجزء السفلي من الشفاط عن 45 سم للمواقد الكهربائية، ولا تقل عن 65 سم لمواقد الغاز أو المواقد المزودة بمواقد غاز ومواقد كهربائية معًا.

إذا كانت تعليمات موقد الغاز تحدد مسافة أكبر، فيجب

الالتزام بهذه المسافة.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد الموضح على لوحة البيانات الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فيجب توصيله بمقبس يسهل الوصول إليه ويتوافق مع المعايير السارية. يجب أن يكون المقبس أيضًا سهل الوصول إليه بعد التركيب. إذا لم يكن الشفاط مزودًا بقابس (توصيل مباشر بالشبكة الكهربائية)، أو إذا لم يكن القابس موجودًا في منطقة يسهل الوصول إليها أيضًا بعد التركيب، فيجب تركيب مفتاح فصل ثنائي القطب وفقًا للمعايير، يضمن الفصل الكامل عن الشبكة الكهربائية في ظروف فئة الجهد الزائد الثالثة، ووفقًا لقواعد التركيبات الكهربائية.

ملاحظة!

تحقق دائمًا من أن كابل التيار الكهربائي تم تركيبه بشكل صحيح قبل توصيل دائرة الشفاط بشبكة الإمداد وإجراء فحص الأداء الصحيح.

الشفاط مزود بكابل إمداد خاص؛ إذا تعرض هذا الكابل للتلف، فيجب طلبه من خدمة الصيانة الفنية.

التركيب

قبل التركيب:

• تحقق من أن المنتج الذي تم شراؤه له أبعاد مناسبة لموقع التركيب المختار.
• قم بإزالة فلتر/فلاتر الكربون النشط إذا كانت مزودة بالشفاط (اقرأ أيضًا القسم ذي الصلة). يجب إعادة تركيب هذا/هذه الفلاتر فقط إذا كنت ترغب في استخدام الشفاط في نسخة الترشيح. تأكد من عدم وجود ملحقات داخل الشفاط (لأسباب تتعلق بالنقل) (على سبيل المثال، أكياس بها براغي، ضمانات، إلخ)؛ إذا كان الأمر كذلك، فقم بإزالتها وتخزينها.

الغطاء مزود بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني مؤهل للتأكد من أن المواد مناسبة وتتوافق مع نوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الغطاء.

إذا كانت هناك ألواح و/أو جدران و/أو خزائن معلقة على الجانب، يجب التحقق من وجود مساحة كافية لتركيب الغطاء، وأن يكون الوصول إلى لوحة التحكم سهلاً دائمًا.

للموديلات المحددة فقط

يمكن شراء مدخنة زخرفية كملحق إضافي. اسأل الموزع المعتمد عما إذا كان هذا الخيار متاحًا للطراز المعني.

يوصى بتركيب الغطاء بعد شراء المدخنة، وذلك لتحديد أفضل طريقة للتركيب بدقة.

الشكل 5-14-15-16-17

الوظيفة

T1. تشغيل/إيقاف الإضاءة

T2. خفض السرعة

عند الضغط على زر "T2"، تنخفض السرعة من السرعة 4 (شديدة) إلى السرعة 1.

عند الضغط على زر "T2" أثناء تشغيل السرعة 1، يتم إيقاف تشغيل الغطاء.

T3 زيادة السرعة

عند الضغط على زر T3، ينتقل الغطاء من وضع إيقاف التشغيل إلى السرعة 1.

عند الضغط على الزر (الغطاء في وضع التشغيل)، تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

كل سرعة تؤدي إلى إضاءة مؤشر LED المقابل لها.

السرعة 1 - مؤشر ضوئي 1

السرعة 2 - مؤشر ضوئي 2

السرعة 3 - مؤشر ضوئي 3

السرعة 4 (مكثفة) - مؤشر ضوئي 4 (يومض)

السرعة المكثفة مضبوطة بمؤقت زمني. الضبط الزمني الطبيعي هو 5 دقائق، وبعدها يتحول الشفاط إلى السرعة 2.

لإيقاف تشغيل الوظيفة - قبل انتهاء الوقت المضبوط - يجب الضغط على الزر T2، وبعدها يتحول الشفاط إلى السرعة 3.

T4 ضبط الوقت للسرعة

يتم تفعيل ضبط الوقت للسرعات بالضغط على الزر T4؛ وعند انتهاء الوقت المضبوط، يتم إيقاف تشغيل الشفاط.

ينقسم ضبط الوقت على النحو التالي:

السرعة 1 - 20 دقيقة (يومض المؤشر الضوئي 1)

السرعة 2 - 15 دقيقة (يومض المؤشر الضوئي 2)

السرعة 3 - 10 دقائق (يومض المؤشر الضوئي 3)

السرعة 4 (مكثفة) - 5 دقائق (يومض المؤشر الضوئي 4)

أثناء الوظيفة المضبوطة بالوقت، يؤدي الضغط على الزر T2 إلى مقاطعة الوظيفة المضبوطة بالوقت وخفض السرعة.

عند الضغط على الزر T3، يقطع الشفاط الوظيفة المضبوطة بالوقت ويزيد السرعة.

عند الضغط على المفتاح T4، يقطع الشفاط الوظيفة الموقوتة ويحافظ على السرعة المضبوطة.

إشارة من مرشح الدهون

بعد 40 ساعة تشغيل، يومض مؤشر LED 1.

عندما تضاء هذه الإشارة، يجب غسل مرشح الدهون المركب.

اضغط مع الاستمرار على المفتاح T4 لمدة 5 ثوانٍ لإعادة ضبط الإشارة.

يصدر الشفاط صوت "بييب" ويتوقف مؤشر LED 1 عن الوميض.

إشارة من مرشح الكربون

بعد 160 ساعة تشغيل، يومض مؤشر LED 2.

عندما تضاء هذه الإشارة، يجب استبدال مرشح الكربون المركب.

اضغط مع الاستمرار على المفتاح T4 لمدة 5 ثوانٍ لإعادة ضبط الإشارة.

يصدر الشفاط صوت "بييب" ويتوقف مؤشر LED 2 عن الوميض.

عند الإشارة المتزامنة من كلا المرشحين، يومض مؤشرا LED 1 و 2 بالتناوب.

تتم إعادة الضبط بتنفيذ الإجراء أعلاه مرتين.

في المرة الأولى، يتم إعادة ضبط إشارة مرشح الكربون، وفي المرة الثانية يتم إعادة ضبط إشارة مرشح الدهون.

في الوظيفة القياسية، لا تكون إشارة مرشح الكربون موصولة.

إذا تم استخدام الشفاط في النسخة المفلترة، يجب توصيل إشارة الفلتر الكربوني.

توصيل إشارة الفلتر الكربوني:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مؤشرات LED الخاصة بإشارات الفلاتر النشطة في تلك اللحظة.

يصدر الشفاط صوت "BIP" ويومض مؤشر LED رقم 2 لمدة ثانيتين.

يستمر مؤشرا LED رقم 1 و2 في الإضاءة لمدة ثانيتين تقريبًا، قبل أن يعود الشفاط إلى وضع إيقاف التشغيل (OFF).

إيقاف تشغيل إشارة الفلتر الكربوني:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مؤشرات LED الخاصة بإشارات الفلاتر النشطة في تلك اللحظة.

يصدر الشفاط صوت "BIP" وينطفئ مؤشر LED رقم 2.

يستمر مؤشر LED رقم 1 في الإضاءة لمدة ثانيتين تقريبًا، قبل أن يعود الشفاط إلى وضع إيقاف التشغيل (OFF).

الصيانة

التنظيف

عند التنظيف، يجب استخدام قطعة قماش مبللة بمنظفات محايدة ومعتدلة في شكل سائل فقط. لا تستخدم أدوات أو معدات أخرى للتنظيف.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول أبدًا!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

فك التركيب:

• حرّك اللوحة إلى الأعلى (حوالي 2 سم);
• اسحب اللوحة نحو نفسك.

التنظيف:

يجب تنظيف اللوحة بنفس وتيرة تنظيف مرشح الدهون؛ استخدم قطعة قماش مبللة بمنظفات معتدلة سائلة.

تجنب استخدام منتجات تحتوي على مواد كاشطة. لا تستخدم الكحول أبدًا!

التركيب:

اتبع الإجراء العكسي لفك التركيب.

انتبه! تحقق دائمًا من أن اللوحة مثبتة بشكل صحيح في المحمل.

مرشح الدهون

يحتفظ بجزيئات الدهون التي تتكون أثناء تحضير الطعام.

يجب تنظيف مرشح الدهون بمنظفات معتدلة مرة في الشهر (أو عندما يشير نظام الإشارة إلى امتلاء المرشح - إذا كان هذا الجزء من الوظيفة موجودًا في الطراز المحدد)؛ يمكن أيضًا غسل المرشح في غسالة الأطباق على درجات حرارة منخفضة ودورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الدهون المعدني، لكن هذا لن يؤثر سلبًا على خصائصه في الترشيح.

اسحب مقبض الدهون لإزالة مرشح الدهون.

مرشح الفحم (فقط في النسخة المزودة بمرشح)

يمتلئ مرشح الفحم بعد فترة طويلة من الاستخدام اعتمادًا على نوع الموقد وتكرار تنظيف مرشح الدهون. ومع ذلك، يجب استبدال خرطوشة المرشح في جميع الأحوال كل أربعة أشهر (أو عندما يشير مؤشر امتلاء المرشح إلى ذلك، إذا كان هذا المؤشر موجودًا في الطراز). لا يمكن غسل مرشح الفحم أو إعادة استخدامه.

مرشح الفحم الدائري

ضع مرشحًا للتغطية على كل جانب من شبكات الحماية لعجلات دوران المحرك، ثم أدر في اتجاه عقارب الساعة.

عند الإزالة، يجب أن تدور عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشفاط مزود بنظام إضاءة يعتمد على تقنية الصمام الثنائي الباعث للضوء (LED).

توفر الثنائيات الباعثة للضوء إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات من المصابيح العادية، وتتيح توفير 90٪ من الكهرباء.

لاستبدال المصابيح، يرجى الاتصال بمركز قطع الغيار المعتمد.

PL - تعليمات التركيب والتشغيل

عند تركيب الجهاز، يجب اتباع التعليمات الواردة في هذا الدليل. تتنصل الشركة المصنعة من أي مسؤولية عن الأضرار الناتجة عن التركيب غير المطابق للمعلومات الواردة في هذا الدليل. الشفاط مخصص لشفط أبخرة المطبخ وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الأشكال الموضحة في هذا الدليل، لكن توصيات التشغيل والصيانة والتركيب تبقى دون تغيير.

• يجب الاحتفاظ بدليل التشغيل للرجوع إليه في أي وقت. في حالة بيع الجهاز أو نقله، يجب التأكد من تسليم دليل التشغيل معه. اقرأ محتويات دليل التشغيل بعناية، فهو يوفر معلومات دقيقة حول تركيب الجهاز واستخدامه والعناية به.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على الجهاز أو على كابلات التوصيل الكهربائي.
• قبل البدء في تركيب الجهاز، تحقق من عدم تلف أي من المكونات. إذا كان هناك تلف، فاتصل بالبائع وتوقف عن متابعة التركيب.

ملاحظة: العناصر المميزة بالرمز (N*) هي ملحقات إضافية تأتي فقط مع بعض الموديلات أو كعناصر منفصلة يمكن شراؤها.

تحذيرات

• قبل البدء في أي عملية تنظيف أو صيانة، افصل الشفاط عن مصدر التيار الكهربائي عن طريق نزع القابس أو فصل القاطع الرئيسي للغرفة.
• أثناء القيام بجميع أعمال التركيب والصيانة، يجب ارتداء قفازات العمل.
• يمكن استخدام الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة، بشرط أن يكونوا تحت الإشراف أو أن يتم توجيههم حول الاستخدام الآمن

للجهاز وفهم المخاطر المرتبطة به. يجب مراقبة الأطفال لضمان عدم لعبهم بالجهاز.

• لا يجوز للأطفال القيام بالتنظيف والصيانة دون إشراف.
• يجب أن تتوفر تهوية مناسبة في الغرفة التي تم تركيب الشفاط فيها عند استخدامه مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بشكل متكرر من الداخل والخارج (على الأقل مرة في الشهر)، ويجب الالتزام الصارم بالإرشادات الواردة في دليل الصيانة. عدم الالتزام بقواعد تنظيف الشفاط واستبدال وتنظيف المرشحات قد يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا تحضير الوجبات مع اللهب تحت الشفاط.
• لاستبدال المصباح، يجب استخدام فقط نوع المصباح المحدد في قسم الصيانة/استبدال المصباح في هذا الدليل. استخدام اللهب المكشوف ضار بالمرشحات وقد يسبب حرائق، لذلك يجب تجنبه في جميع الحالات. يجب أن يتم القلي تحت الإشراف لتجنب اشتعال الزيت الساخن.

تنبيه: عند تشغيل سطح الطهي، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالمعايير الفنية والسلامة التي يجب مراعاتها عند تصريف الأبخرة، يجب الالتزام الصارم بالقواعد المنصوص عليها في لوائح السلطات المحلية المختصة.
• يجب ألا يتم نقل الهواء الممتص إلى قناة تستخدم لتصريف الأبخرة الناتجة عن أجهزة احتراق الغاز أو أنواع الوقود الأخرى.
• يجب عدم استخدام الشفاط أو تركه بدون مصابيح مركبة بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون الشبكة المركبة بشكل صحيح.
• يجب عدم استخدام الشفاط أبدًا كسطح دعم، ما لم يُذكر ذلك صراحةً.
• يجب استخدام براغي التثبيت المرفقة مع المنتج فقط، أو إذا لم تكن متوفرة، قم بشراء النوع المناسب من البراغي.
• استخدم براغي بالطول المناسب الموضحة في دليل التركيب.
• في حالة الشك، اتصل بمركز الخدمة المعتمد أو بموظفين مؤهلين.

تنبيه!

• قد يؤدي عدم تركيب البراغي وأجهزة التثبيت وفقًا للتعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم هذا الجهاز مع أي جهاز تحكم خارجي أو مؤقت أو جهاز تحكم عن بعد أو أي جهاز آخر يتم تنشيطه تلقائيًا.

يحمل هذا الجهاز علامات تتوافق مع التوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص الصحيح من هذا الجهاز، ستساهم في تقليل المخاطر المحتملة للتأثير السلبي للمنتج على البيئة وصحة الإنسان، والتي قد تحدث إذا لم يتم التخلص من الجهاز بشكل صحيح.

الرمز الموجود على الجهاز أو على العبوة يعني أن هذا المنتج لا يجوز التعامل معه كنفايات منزلية عادية. يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير الأجهزة الكهربائية والإلكترونية.

يساعد التخلص الصحيح وإعادة التدوير في تقليل التأثير السلبي للأجهزة المهملة على البيئة والصحة. للحصول على معلومات أكثر تفصيلاً

بخصوص إعادة تدوير هذا الجهاز، يرجى الاتصال بالسلطات المحلية أو خدمة تنظيف المدينة أو المتجر الذي تم شراء المنتج منه.

تم تصميم هذا الجهاز واختباره وتصنيعه وفقًا للشروط التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

نصائح للاستخدام الصحيح لتقليل التأثير على البيئة:

قم بتشغيل الشفاط على السرعة المنخفضة عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم السرعات العالية فقط في الحالات القصوى. استبدل مرشحات الفحم إذا لزم الأمر للحفاظ على كفاءة جيدة في تقليل الروائح. نظف مرشحات الشحوم عند الضرورة للحفاظ على أداء جيد لمرشح الشحوم. استخدم أقصى قطر لنظام التهوية المشار إليه في هذا الدليل لتحسين الأداء وتقليل الضوضاء.

التشغيل

الشفاط مخصص لشفط أبخرة الطهي وهو مخصص للاستخدام المنزلي فقط.

يمكن استخدام الجهاز كشفاط (لإخراج الأبخرة إلى الخارج) أو كمنقي هواء (يتم ترشيح الأبخرة وإعادتها إلى الغرفة).

نسخة التوصيل

يتم إخراج الأبخرة إلى الخارج عبر أنبوب تصريف مثبت على شفة التوصيل.

تنبيه!

لا يتم تزويد أنبوب التصريف مع الجهاز ويجب شراؤه.

يجب أن يكون قطر أنبوب التصريف مساوياً لقطر شفة التوصيل.

تنبيه!

إذا كان الشفاط مزوداً بمرشحات كربونية، فيجب إزالتها.

قم بتوصيل الشفاط بأنبوب التهوية

بقطر يتوافق مع حجم مخرج الشفاط (شفة التوصيل).

استخدام أنابيب ذات مقطع أصغر يقلل من قدرة الشفط ويزيد بشكل كبير من ضجيج الشفاط.

لذلك، لا تتحمل الشركة المصنعة أي مسؤولية عن هذه الحالة.

استخدم أقصر أنبوب ممكن. استخدم أنبوباً بأقل عدد من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغييرات الجذرية في مقطع الأنبوب.

نسخة إعادة التدوير

لاستخدام الشفاط في هذه النسخة، يجب تركيب مرشح كربوني.

يمكن شراؤه من البائع.

يتم سحب الهواء وتنقيته من الدهون والروائح قبل إعادته إلى الغرفة من خلال الشبكة الموجودة في الغطاء العلوي للمدخنة.

تركيب الشفاط

يجب ألا تقل المسافة الدنيا بين السطح الذي توضع عليه الأواني على جهاز التسخين وبين الجزء السفلي من شفاط المطبخ عن 45 سم في حالة المواقد الكهربائية ولا تقل عن 65 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب الموقد الغازي تنص على مسافة أكبر، فيجب الالتزام بهذه التعليمات.

التوصيلات الكهربائية

يجب أن يتوافق جهد الشبكة مع الجهد المبين على اللوحة الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فيجب توصيله بمقبس يتوافق مع المعايير السارية ويكون في مكان يسهل الوصول إليه حتى بعد اكتمال التركيب.

إذا لم يكن الشفاط مزودًا بقابس (توصيل مباشر بالشبكة) أو لم يكن القابس في مكان يسهل الوصول إليه بعد اكتمال التركيب، فيجب استخدام مفتاح ثنائي القطب معياري يسمح بفصل كامل عن الشبكة الكهربائية في ظروف الجهد الزائد من الفئة الثالثة، وفقًا لقواعد التركيب.

تحذير!

قبل إعادة توصيل دائرة الشفاط بالتيار الكهربائي والتحقق من حسن سير العمل، يجب دائمًا التأكد من أن كابل الإمداد مركب بشكل صحيح.

الشفاط مزود بكابل إمداد خاص.

في حالة تلف هذا الكابل، يجب طلبه من مكتب الخدمة.

تركيب الشفاط

قبل البدء في التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه مناسبة لموقع التركيب المختار. قم بفك مرشح الفحم (اختياري) إذا كان موجودًا في التجهيزات (انظر الفصل ذي الصلة). يجب إعادة تركيب المرشح فقط عندما يُستخدم الشفاط في وضع إعادة التدوير. تحقق من عدم وجود

(بسبب النقل) مواد إضافية مرفقة مع الجهاز (مثل أكياس البراغي، بطاقة الضمان، إلخ)، وإذا وجدت، قم بإخراجها والاحتفاظ بها.

الغطاء مزود بمسامير تثبيت مناسبة لمعظم الجدران والأسقف. من الضروري استشارة فني مؤهل للتأكد من ملاءمة المواد حسب نوع الجدار أو السقف. يجب أن يكون الجدار أو السقف قويًا بما يكفي لتحمل وزن الغطاء.

في حالة استخدام الألواح و/أو الجدران و/أو الأقسام الجانبية المعلقة، تحقق من أن المساحة كافية لتركيب الغطاء، وأن الوصول إلى لوحة التحكم سهل.

فقط لبعض موديلات الغطاء

من الممكن أيضًا شراء وتركيب مدخنة زخرفية إضافية. في هذه الحالة، يجب الاستفسار من نقطة البيع المعتمدة ما إذا كان موديل الغطاء الذي لدينا مناسبًا لاستخدام هذه المدخنة.

لتنفيذ تركيب صحيح للجهاز، ننصح أولاً بتجهيز المدخنة، ثم تركيب الغطاء.

الشكل 5-14-15-16-17

تشغيل الغطاء

T1. تشغيل/إيقاف الإضاءة T2. تقليل السرعة

بالضغط على الزر "T2" يتم تقليل السرعة، من السرعة 4 (الشديدة) إلى السرعة 1.

بالضغط على الزر "T2" أثناء عمل السرعة 1، ينتقل الغطاء إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

بالضغط على الزر T3 ينتقل الغطاء من حالة إيقاف التشغيل إلى السرعة 1.

بالضغط على الزر (الغطاء في حالة تشغيل) يتم زيادة سرعة المحرك من السرعة 1 إلى السرعة 4 (الشديدة).

كل سرعة يقابلها إضاءة مؤشر LED المناسب.

السرعة 1 - مؤشر LED 1

السرعة 2 - LED 2

السرعة 3 - LED 3

السرعة 4 (شديدة) - LED 4 (وميض)

السرعة الشديدة لها ضبط زمني. الوقت القياسي هو 5 ثوانٍ، وبعد انقضائها يضبط الشفاط على السرعة 2.

لإلغاء تنشيط الوظيفة قبل انقضاء الوقت، يجب

الضغط على الزر T2، فيضبط الشفاط على السرعة 3.

T4 ضبط زمني للسرعة

يتم تشغيل الضبط الزمني بالضغط على الزر T4، وبعد انقضاء الوقت المحدد ينطفئ الشفاط.

تقسيم الضبط الزمني كما يلي:

السرعة 1 - 20 دقيقة (LED 1 يومض)

السرعة 2 - 15 دقيقة (LED 2 يومض)

السرعة 3 - 10 دقائق (LED 3 يومض)

السرعة 4 (شديدة) - 5 دقائق (LED 4 يومض)

أثناء التشغيل مع الضبط الزمني، يؤدي الضغط على الزر T2 إلى الخروج من وضع الضبط الزمني وتقليل السرعة.

الضغط على الزر T3 يؤدي إلى الخروج من وضع الضبط الزمني وزيادة السرعة.

عند الضغط على الزر T4، يخرج الشفاط من وضع التشغيل مع ضبط زمني مع الحفاظ على السرعة المضبوطة.

إشارة فلتر الدهون

بعد 40 ساعة من التشغيل، يومض مؤشر LED 1.

عند ظهور هذه الإشارة، يجب تنظيف فلتر الدهون المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط إشارة صوتية "BEEP" ويتوقف مؤشر LED 1 عن الوميض.

إشارة فلتر الكربون

بعد 160 ساعة من التشغيل، يبدأ مؤشر LED 2 في الوميض.

عند ظهور هذه الإشارة، يجب استبدال فلتر الكربون المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط إشارة صوتية "BEEP" ويتوقف مؤشر LED 2 عن الوميض.

في حالة الإشارة المتزامنة لكلا الفلترين، يومض مؤشرا LED 1 و LED 2 بالتناوب.

تتم إعادة الضبط عن طريق تنفيذ الإجراء المذكور أعلاه مرتين.

في المرة الأولى، يتم إعادة ضبط إشارة فلتر الكربون، وفي المرة الثانية إشارة فلتر الدهون.

في وضع التشغيل القياسي، لا تكون إشارة فلتر الكربون نشطة.

في حالة استخدام الشفاط بنسخة الفلتر، من الضروري تفعيل إشارة فلتر الكربون.

تفعيل إشارة فلتر الكربون:

اضبط الشفاط على وضع OFF واضغط على الزر T4 لمدة 5 ثوانٍ.

مباشرة بعد الضغط على الزر، تضيء مصابيح LED للإشارة إلى أن الفلاتر نشطة.

يصدر الشفاط صوت "BEEP" ويومض مؤشر LED 2 لمدة ثانيتين.

يبقى مؤشرا LED 1 و 2 مضاءين لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع OFF.

إلغاء تفعيل إشارة فلتر الكربون:

اضبط الشفاط على وضع OFF واضغط على الزر T4 لمدة 5 ثوانٍ.

مباشرة بعد الضغط على الزر، تضيء مصابيح LED للإشارة إلى أن الفلاتر نشطة.

يصدر الشفاط صوت "BEEP" ويضيء مؤشر LED 2.

يبقى مؤشر LED 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع OFF.

الصيانة

تنظيف الشفاط

لتنظيف الشفاط، استخدم فقط قطعة قماش مبللة بمنظفات سائلة محايدة. لا

تستخدم أدوات حادة أو كاشطة للتنظيف.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

مواد كاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

• حرك اللوحة لأعلى (حوالي 2 سم)؛

- اسحب اللوحة نحوك.

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشح الشحوم، باستخدام قطعة قماش مبللة ومنظف معتدل.

تجنب استخدام مواد التنظيف الكاشطة. لا تستخدم الكحول!

التركيب:

أثناء التركيب، قم بالخطوات بترتيب عكسي.

تنبيه! يجب دائمًا التحقق من أن اللوحة مثبتة بشكل صحيح.

مرشح الشحوم

الشكل 10-21

يحبس جزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه مرة واحدة على الأقل شهريًا (أو عندما يشير مؤشر تلوث المرشحات - إذا كان طراز الشفاط لديك مزودًا بمؤشر - إلى ضرورة استبدالها)، باستخدام منظف غير كاشط، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة غسيل قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الدهون المعدني، لكن لا تتغير خصائصه الوظيفية.

لإزالة مرشح الدهون، اسحب المقبض الزنبركي.

مرشح الكربون (لإصدار إعادة التدوير فقط)

الشكل 20

يحدث تشبع المرشح عاجلاً أو آجلاً اعتمادًا على نوع الموقد وانتظام تنظيف مرشح الدهون. يجب استبدال خرطوشة المرشح في جميع الأحوال بعد مرور أربعة أشهر على الأكثر (أو عندما يشير مؤشر تشبع المرشح إلى ضرورة الاستبدال - إذا كان الطراز الموجود لديك

مزودًا بمثل هذا المؤشر).

يُمنع منعًا باتًا غسل المرشح أو تجديده.

مرشح الكربون الدائري

قم بتركيب مرشح واحد على كل جانب بحيث يغطي الشبكة الواقية لدوار المحرك، ثم أدره في اتجاه عقارب الساعة.

لإزالته، أدره في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

الغطاء مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وعمرًا افتراضيًا أطول 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، يجب الاتصال بمركز الخدمة المعتمد لقطع الغيار.

تخلي الشركة المصنعة مسؤوليتها عن أي أعطال أو أضرار أو حرائق في الشفاط ناتجة عن عدم اتباع هذه التعليمات. صُمم الشفاط لشفط الدخان والأبخرة أثناء الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الرسوم التوضيحية في هذا الدليل، لكن تعليمات الاستخدام والصيانة والتركيب تبقى كما هي.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو الانتقال، تأكد من بقائه مع الجهاز.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بتعديل المنتج أو جهاز التوصيل كهربائيًا أو ميكانيكيًا.
• قبل تركيب الجهاز، تحقق من عدم تلف أي من المكونات. في حالة التلف، اتصل بالبائع ولا تتابع التركيب.

ملاحظة: المكونات التي تحمل رمز "(" هي ملحقات اختيارية تُورد فقط لبعض الموديلات، أو مكونات غير مرفقة ويجب شراؤها.

استبدال المصابيح

• قبل أي تنظيف أو صيانة، افصل الشفاط عن التيار الكهربائي بفصله من المقبس أو بإيقاف تشغيل القاطع الرئيسي للمنزل.
• استخدم قفازات واقية أثناء أي عمليات تتعلق بالتركيب أو الصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين تزيد أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الأشخاص الذين ليس لديهم الخبرة والمعرفة الكافية، فقط إذا كانوا تحت إشراف مستمر أو تم توجيههم حول الاستخدام الآمن للمنتج وكانوا على دراية بالمخاطر المرتبطة باستخدامه.
• يجب التأكد من أن الأطفال لا يلعبون بالجهاز.
• يجب ألا يتم التنظيف والصيانة بواسطة الأطفال دون إشراف.
• يجب أن تكون الغرفة جيدة التهوية،

إذا تم استخدام الشفاط مع أجهزة احتراق أخرى تعمل بالغاز أو أنواع وقود أخرى.

• يجب تنظيف الأجزاء الداخلية والخارجية للشفاط بشكل متكرر (على الأقل مرة واحدة في الشهر)، مع اتباع التعليمات الواردة في دليل الصيانة.
• في حالة عدم اتباع تعليمات تنظيف الشفاط واستبدال وتنظيف المرشحات، هناك خطر نشوب حريق.
• يُمنع منعًا باتًا تحضير الأطعمة على النار تحت الشفاط.
• عند استبدال المصباح، استخدم فقط نوع المصباح المذكور في هذا الدليل، في القسم الخاص بالصيانة/استبدال المصابيح.

استخدام اللهب المكشوف قد يتلف المرشحات ويسبب حرائق، لذلك لا يجوز استخدام النار أبدًا.

يجب إيلاء اهتمام خاص للقلي، لأن الزيت المسخن أكثر من اللازم قد يشتعل.

تحذير: إذا كانت الموقد قيد التشغيل، فقد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة جدًا.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب تمامًا.
• فيما يتعلق بالتدابير الفنية والأمنية لتصريف الدخان، اتبع بدقة اللوائح الصادرة عن السلطات المحلية المختصة.
• يجب تفريغ الهواء المستخرج في قناة تستخدم لتصريف الدخان الناتج عن أجهزة الاحتراق التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط ولا تتركه بدون مصابيح مثبتة بشكل صحيح، حيث يوجد خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون الشبكة المثبتة بشكل صحيح!
• يجب NEVER استخدام الموقد كسطح دعم، إلا إذا كان مخصصًا لهذا الغرض صراحةً.
• عند التركيب، استخدم فقط براغي التثبيت المرفقة مع المنتج.
• إذا لم تكن البراغي جزءًا من التجهيزات، فاشترِ النوع الصحيح من البراغي. استخدم براغي بالطول الصحيح، وفقًا

للتوجيهات الواردة في دليل التركيب.

في حالة الشك، اتصل بخدمة الصيانة المعتمدة أو استشر الموظفين المختصين.

انتبه!

في حالة عدم تركيب البراغي وعناصر التثبيت وفقًا للتوجيهات الواردة في هذا الدليل، قد ينشأ خطر ذو طبيعة كهربائية. لا تستخدم مع مؤقت زمني، أو مفتاح زمني، أو جهاز تحكم عن بعد مستقل، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن التخلص من المعدات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص الصحيح من هذا المنتج، ستساعد في منع العواقب السلبية المحتملة على البيئة وصحة الإنسان، والتي قد تنتج عن التخلص غير السليم من هذا المنتج.

الرمز الموجود على المنتج أو على المستندات المرفقة به يشير إلى أن هذا الجهاز لا ينتمي إلى النفايات المنزلية. يجب التخلص من الجهاز في نقطة تجميع مخصصة لإعادة تدوير المعدات الكهربائية والإلكترونية.

يجب أن يتم التخلص وفقًا للوائح المحلية المتعلقة بحماية البيئة، والتي تتعلق بالتخلص من النفايات.

لمزيد من المعلومات حول معالجة هذا المنتج واستعادته وإعادة تدويره، يرجى الاتصال بالسلطة المحلية المختصة، أو خدمة التخلص من النفايات المنزلية، أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(اللجنة الدولية الخاصة للحماية من التداخلات الراديوية، ملاحظة المترجم) توصيات للاستخدام الصحيح بهدف تقليل التأثير على البيئة:

شغّل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. ارفع السرعة فقط في حالة وجود كمية كبيرة من الدخان أو البخار، واستخدم السرعة القصوى (i) فقط في الحالات القصوى. استبدل فلتر الكربون (إن وجد) إذا لزم الأمر للحفاظ على فعالية إزالة الروائح. نظف فلتر الشحوم (إن وجد) إذا لزم الأمر للحفاظ على فعاليته.

استخدم أقصى قطر لنظام الأنابيب كما هو موضح في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم الشفاط لشفط الدخان والأبخرة أثناء الطهي، وهو مخصص للاستخدام المنزلي فقط.

يمكن استخدام الشفاط مع نظام تهوية خارج الغرفة، أو

مع فلتر إعادة التدوير لتنقية الهواء داخل الغرفة.

نظام الشفط الخارجي

يتم طرد الأبخرة خارج الغرفة عبر أنبوب تهوية مثبت على الحافة الموصلة.

تنبيه!

أنبوب التهوية ليس جزءًا من الملحقات المرفقة ويجب شراؤه بشكل منفصل.

يجب أن يتطابق قطر أنبوب التهوية مع قطر حلقة التوصيل.

تنبيه!

إذا كان الشفاط مزودًا بفلاتر كربون، فيجب إزالتها.

قم بتوصيل الشفاط بأنبوب تهوية بنفس قطر مخرج الهواء (الحافة الموصلة).

استخدام أنبوب تهوية بقطر أصغر سيؤدي إلى انخفاض الأداء وزيادة الضوضاء.

لهذا، ترفض الشركة المصنعة أي مسؤولية.

! استخدم أقصر أنبوب عادم ممكن. ! استخدم أنبوب عادم بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغييرات الجوهرية في مقطع مجرى العادم.

سيتم إجراء الترشيح

سيتم تنقية الهواء الممتص من الدهون والروائح قبل إعادة توجيهه إلى الغرفة. لاستخدام الشفاط في هذا الإصدار، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين دعامة الإناء على سطح الطهي وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية و 65 سم في حالة مواقد الغاز أو المواقد المختلطة.

إذا أوصت تعليمات تركيب جهاز الطهي بالغاز بمسافة أكبر، فيجب اتباع هذه التعليمات.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على اللوحة المميزة الموجودة داخل الهيكل. إذا كان الهيكل مزودًا بقابس، فما عليك سوى توصيله بمأخذ كهربائي مطابق للمعايير السارية، ويكون في مكان يسهل الوصول إليه حتى بعد التركيب. إذا لم يكن الهيكل مزودًا بقوابس (توصيل مباشر بالشبكة) أو إذا لم يكن المأخذ في مكان يسهل الوصول إليه حتى بعد التركيب، فيجب استخدام مفتاح ثنائي الأقطاب مطابق للمعايير، يضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل دائرة الشفاط بمصدر التيار الكهربائي والتحقق من حسن سير العمل، تحقق دائمًا من أن كابل التيار الكهربائي قد تم تركيبه بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ في حالة تلف الكابل، اطلبه من خدمة الصيانة.

التركيب

قبل بدء التركيب:

تحقق من أن المنتج الذي تم شراؤه له الأبعاد المناسبة للمساحة المختارة للتركيب. - أزل فلاتر الكربون النشط - إذا كانت مزودة (انظر الفقرة ذات الصلة). يجب إعادة تركيبها إذا كنت تنوي استخدام الشفاط في وضع الترشيح. تحقق من عدم وجود مواد أو ملحقات داخل الشفاط (لأسباب تتعلق بالنقل) (مثل أكياس البراغي، الضمانات، إلخ)، وإذا وجدت، أخرجها واحتفظ بها.

يتم تزويد الشفاط بمسامير خاصة مناسبة للتعليق على معظم أنواع الأسقف. ومع ذلك، يجب أن يتم التعليق بواسطة فني مؤهل، يقرر ما إذا كانت هذه المسامير مناسبة لنوع ومادة السقف. كما سيقوم بتقييم قدرة تحمل السقف للشفاط.

في حالة وجود ألواح و/أو جدران و/أو خزائن معلقة جانبية، تحقق من وجود مساحة كافية لتركيب الشفاط وما إذا كان لا يزال من الممكن الوصول إلى لوحة التحكم دون مشاكل.

فقط لبعض الموديلات

كجزء إضافي من التجهيزات، يمكن شراء مدخنة جمالية. يجب التحقق مع الموزع المعتمد ما إذا كان الموديل الذي اشتريته يسمح بذلك.

ننصح بتركيب الشفاط بعد تركيب المدخنة، حيث أن التركيب يكون أكثر أمانًا للتحقق.

شكل 5-14-15-16-17

التشغيل

T1. الإضاءة تشغيل/إيقاف

T2. خفض السرعة

بالضغط على الزر "T2" تنخفض السرعة من السرعة 4 (شديدة) إلى السرعة 1.

بالضغط على الزر "T2" أثناء العمل في السرعة 1، ينتقل الشفاط إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

بالضغط على الزر T3 ينتقل الشفاط من حالة إيقاف التشغيل إلى السرعة 1.

بالضغط على الزر (الشفاط في حالة تشغيل) تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

تتوافق كل سرعة مع إضاءة الصمام الثنائي المقابل.

السرعة 1 - الصمام 1

السرعة 2 - الصمام 2

السرعة 3 - الصمام 3

السرعة 4 (شديدة) - الصمام 4 (يومض)

السرعة الشديدة يتم اختيارها. الاختيار القياسي مضبوط على 5 دقائق، ثم يتوقف الشفاط عند السرعة 2.

لإيقاف الوظيفة قبل انتهاء المدة، اضغط على الزر T2، فيتوقف الشفاط عند السرعة 3.

T4 توقيت السرعة

يتم تفعيل توقيت السرعة بالضغط على الزر T4، وبعد انتهاء الوقت ينطفئ الشفاط.

التوقيت مقسم كالتالي:

السرعة 1 - 20 دقيقة (الصمام 1 يومض)

السرعة 2 - 15 دقيقة (الصمام 2 يومض)

السرعة 3 - 10 دقائق (الصمام 3 يومض)

السرعة 4 (شديدة) - 5 دقائق (الصمام 4 يومض)

أثناء التشغيل الموقوت، بالضغط على الزر T2 يخرج الشفاط من وضع التوقيت ويخفض سرعته.

بالضغط على الزر T3 يخرج الشفاط من وضع التوقيت ويرفع سرعته.

يخرج مؤقت جهاز الشفط T4 من الوضع الزمني ويحافظ على السرعة المضبوطة.

إشارة فلتر الشحوم

بعد 40 ساعة من التشغيل، يبدأ مؤشر LED 1 في الوميض.

عند ظهور الإشارة، يجب غسل الفلتر المثبت.

لإعادة ضبط الإشارة، اضغط على الزر T4 لمدة 5 ثوانٍ.

يصدر جهاز الشفط صوت "BEEP" ويتوقف مؤشر LED 1 عن الوميض.

إشارة فلتر الكربون

بعد 160 ساعة من التشغيل، يبدأ مؤشر LED 2 في الوميض.

عند ظهور الإشارة، يجب استبدال الفلتر المثبت.

لإعادة ضبط الإشارة، اضغط على الزر T4 لمدة 5 ثوانٍ.

يصدر جهاز الشفط صوت "BEEP" ويتوقف مؤشر LED 2 عن الوميض.

في حالة ظهور إشارة الفلترين معًا، يومض مؤشرا LED 1 و 2 بالتناوب.

تتم إعادة الضبط إذا قمت بتنفيذ الإجراء المذكور أعلاه مرتين متتاليتين.

الإجراء الأول يعيد ضبط إشارة فلتر الكربون، والإجراء الثاني يعيد ضبط إشارة فلتر الشحوم.

في الوضع القياسي، لا تكون إشارة فلتر الكربون نشطة.

في حالة استخدام الشفاط في النسخة المفلترة، يجب تفعيل مؤشر فلتر الكربون.

كيفية تفعيل مؤشر فلتر الكربون:

اضبط الشفاط على وضع OFF واضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء المؤشرات التي تشير إلى أن الفلاتر نشطة في هذه اللحظة.

يصدر الشفاط صوت "BEEP" وسيومض المؤشر 2 لمدة ثانيتين.

ستبقى المؤشرات 1 و2 مضيئة لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع OFF.

إيقاف تشغيل مؤشر فلتر الكربون:

ضع الشفاط في وضع OFF واضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء المؤشرات التي تشير إلى أن الفلاتر نشطة في هذه اللحظة.

يصدر الشفاط صوت "BEEP" وينطفئ المؤشر 2.

سيبقى المؤشر 1 مضيئًا لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع OFF.

الصيانة

التنظيف

للتنظيف، يجب استخدام قطعة قماش مبللة بمنظفات سائلة محايدة فقط. لا تستخدم أي أدوات أو أدوات حادة للتنظيف. لا تستخدم الكحول!

اللوحة

صيانة اللوحة

الفك:

• ادفع اللوحة لأعلى (حوالي 2 سم)؛
• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس وتيرة تنظيف مرشح الشحوم، باستخدام قطعة قماش مبللة بمنظفات محايدة.

لا تستخدم مواد كاشطة. لا تستخدم الكحول!

التركيب:

اتبع الخطوات المعاكسة لعملية الفك.

انتبه! تحقق دائمًا من أن اللوحة مثبتة جيدًا في مكانها الصحيح.

مرشح الشحوم

الشكل 10-21

يحبس جزيئات الشحوم المنبعثة أثناء الطهي.

يجب تنظيف مرشح الشحوم مرة واحدة في الشهر (غسله)، أو إذا كان النظام يشير إلى تشبع المرشح - إذا كان هذا النظام جزءًا من تجهيزات الطراز الخاص بك - فإنه يشير إلى هذه الحاجة. يمكن تنظيفه يدويًا بمنظف معتدل أو في غسالة الأطباق عند أدنى درجة حرارة وأقصر برنامج.

إزالة مرشح الشحوم موضحة في الشكل - اضغط على مزلاج المرشح.

مرشح الكربون النشط (فقط في نسخة الترشيح)

شكل 20

يحدث تشبع مرشح الكربون بعد استخدام أطول أو أقصر، أي يعتمد على نوع المطبخ والتنظيف المنتظم لمرشح الشحوم. في كل الأحوال، يجب استبدال الخرطوشة على الأكثر مرة كل 4 أشهر (أو إذا كان النظام يشير إلى تشبع المرشح - إذا كان جزءًا من معدات الطراز الخاص - يشير إلى ذلك).

لا يمكن غسله أو تجديده.

مرشح الكربون الدائري

ضع واحدًا على كل جانب لتغطية شبكتي الحماية للدوار، ثم أدر في اتجاه عقارب الساعة.

لإزالته، أدر عكس اتجاه عقارب الساعة.

استبدال المصابيح

شكل 24

الشفاط مزود بنظام إضاءة يعتمد على تقنية الصمامات الثنائية (LED).

توفر الصمامات الثنائية إضاءة مثالية، مع عمر افتراضي يصل إلى 10 مرات أطول من الإضاءة التقليدية وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد لبيع قطع الغيار.

اتبع بدقة التعليمات الواردة في هذا الدليل. ترفض الشركة المصنعة تحمل أي مسؤولية عن أي تلف أو أعطال أو أضرار أو اشتعال في الشفاط ناتج عن عدم الامتثال لهذه التعليمات. شفاط البخار مخصص حصريًا لشفط الأبخرة والروائح الناتجة عن الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر شفاط البخار عن الشكل الموضح في هذا الكتاب، لكن مع ذلك تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

• يُرجى الاحتفاظ بهذا الدليل لتتمكن من الرجوع إليه في أي وقت. وفي حالة البيع أو التنازل أو النقل، تأكد من تسليمه مع شفاط البخار.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بتعديل المنتج أو أنبوب شفط الأبخرة كهربائيًا أو ميكانيكيًا.
• قبل متابعة تركيب الجهاز، تحقق من أن جميع المكونات غير تالفة. وفي حالة وجود تلف، اتصل بالبائع ولا تتابع التركيب.

ملاحظة: العناصر المميزة بالرمز (^*) هي ملحقات اختيارية تُورد فقط مع بعض الطرازات أو غير متوفرة ويمكن شراؤها.

تحذيرات

• قبل أي تنظيف أو صيانة، افصل شفاط البخار عن التيار الكهربائي بسحب القابس أو إيقاف تشغيل المفتاح الرئيسي للشقة.
• لجميع عمليات التركيب والصيانة، استخدم قفازات العمل. يمكن استخدام الجهاز من قبل الأطفال الذين لا يقل عمرهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو ذوي الخبرة والمعرفة غير الكافية، إذا كانوا تحت إشراف مناسب أو تلقوا تعليمات حول الاستخدام الآمن للجهاز وأدركوا المخاطر المرتبطة به.
• يجب مراقبة الأطفال للتأكد من أنهم لا يلعبون بالجهاز.
• يجب ألا يقوم بالتنظيف والصيانة

الأطفال دون إشراف.

• يجب أن تكون الغرفة جيدة التهوية عند استخدام شفاط المطبخ بالتزامن مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف شفاط البخار بانتظام من الداخل والخارج (على الأقل مرة واحدة شهريًا)، وفي جميع الحالات يجب مراعاة ما هو مذكور صراحة في دليل الصيانة. عدم الالتزام بمعايير تنظيف الشفاط واستبدال وتنظيف المرشحات قد يسبب حرائق. يُمنع منعًا باتًا الطهي باللهب المكشوف تحت شفاط البخار.
• عند استبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف يتلف المرشحات وقد يسبب حريقًا، لذلك يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت المراقبة حتى لا تشتعل الزيوت المحمومة.

تحذير: أثناء تشغيل الموقد، قد تصبح الأجزاء التي يمكن الوصول إليها من شفاط البخار ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب.
• فيما يتعلق بالتدابير الفنية والسلامة التي يجب اتخاذها لتصريف الأبخرة، يجب الالتزام الصارم باللوائح التي تحددها السلطات المحلية المختصة.
• يجب ألا يتم تفريغ الهواء المستخرج في قناة تستخدم لتصريف الأبخرة الناتجة عن الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم شفاط البخار أو تتركه بدون تركيب المصابيح بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم أبدًا شفاط البخار بدون تركيب الشبكة بشكل صحيح! يجب ألا يُستخدم شفاط البخار أبدًا كسطح داعم.

ما لم يُذكر صراحةً

• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن متضمنة، قم بشراء النوع الصحيح من البراغي.
• استخدم الطول الصحيح للبراغي كما هو محدد في دليل التثبيت.
• إذا لم تكن متأكدًا، استشر مركز خدمة معتمد أو موظفًا مؤهلًا مماثلًا.

▲ تحذير!

• قد يؤدي عدم تركيب براغي التثبيت أو الوسائل وفقًا لهذه التعليمات إلى حدوث صدمة كهربائية. لا تستخدم مع جهاز برمجة أو مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تنشيطه تلقائيًا.

هذا الجهاز مُعلَّم وفقًا للتوجيه الأوروبي 2012/19/EC بشأن التخلص من المعدات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص من هذا المنتج بشكل صحيح بعد انتهاء عمره الافتراضي، يساهم المستخدم في منع الآثار السلبية المحتملة على البيئة والصحة.

الرمز الموجود على المنتج أو على وثائقه المصاحبة ينبه إلى أنه لا يجوز التعامل مع هذا المنتج كنفايات منزلية، بل يجب تسليمه إلى نقطة تجميع مخصصة لإعادة تدوير الأجهزة الكهربائية والإلكترونية. تخلص منه وفقًا للقوانين المحلية للتخلص من النفايات. لمزيد من المعلومات حول التعامل مع هذا المنتج واستعادته وإعادة تدويره، يرجى الاتصال بالسلطات المحلية المختصة أو خدمة جمع النفايات المنزلية أو المتجر الذي تم شراء المنتج منه.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - اللجنة الدولية الخاصة لحماية الراديو، ملاحظة المترجم.)

توصيات للاستخدام الصحيح بهدف تقليل التأثير على البيئة: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم السرعة القصوى فقط في الحالات القصوى. استبدل فلتر الكربون إذا لزم الأمر للحفاظ على كفاءة جيدة في تقليل الروائح. نظف فلتر الشحوم إذا لزم الأمر للحفاظ على كفاءته. استخدم أقصى قطر

لنظام الأنابيب كما هو مذكور في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

شفاط البخار مصنوع لشفط الأدخنة والأبخرة الناتجة عن الطهي وهو مخصص للاستخدام المنزلي فقط. يمكن استخدام الشفاط مع طرد الهواء خارج الغرفة أو مع فلتر إعادة التدوير لتنقية الهواء في الغرفة.

نسخة الطرد

يتم طرد الأبخرة إلى الخارج عبر أنبوب طرد مثبت على وصلة التوصيل.

تحذير!

أنبوب الطرد غير متضمن ويجب شراؤه.

يجب أن يتطابق قطر ماسورة العادم مع قطر حلقة التوصيل.

تحذير!

إذا كان شفاط البخار مزودًا بمرشحات كربونية، فيجب إزالتها.

قم بتوصيل الشفاط بماسورة العادم بنفس قطر مخرج الهواء (شفة التوصيل).

استخدام أنابيب العادم وفتحات الجدار ذات القطر الأصغر يؤدي إلى انخفاض كفاءة الشفط وزيادة كبيرة في الضوضاء.

تُعفى الشركة من أي مسؤولية في هذه الحالة.

! استخدم أقصر ماسورة عادم ممكنة. ! استخدم ماسورة عادم بأقل عدد من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب التغييرات الجذرية في مقطع مسار العادم.

نسخة إعادة التدوير (الفلترة)

سيتم تنقية الهواء الممتص من الدهون والروائح قبل إعادته إلى الغرفة. لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادة تدويره إلى الغرفة. لكي يمكن استخدام شفاط البخار في هذا الإصدار، يلزم تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين دعامة الوعاء على سطح الطهي وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية، و65 سم في حالة المواقد الغازية أو المختلطة/المجمعة.

إذا كانت تعليمات تركيب جهاز الطهي الغازي توصي بمسافة أكبر، فيجب اتباع هذه التعليمات.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على اللوحة المميزة الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس/فيش، يكفي توصيله بمقبس مطابق للمعايير الحالية، ويقع في مكان يسهل الوصول إليه حتى بعد التركيب. إذا لم يكن الشفاط مزودًا بقابس/فيش (توصيل مباشر بالشبكة) أو إذا لم يكن المقبس في مكان يسهل الوصول إليه بعد التركيب، فيجب استخدام مفتاح ثنائي الأقطاب مطابق للمعايير، يضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

تحذير!

قبل توصيل دائرة الشفاط بالتيار الكهربائي والتحقق من عمله بشكل صحيح، تحقق دائمًا من أن كابل التيار الكهربائي قد تم تركيبه بشكل صحيح.

الشفاط مزود بكابل طاقة خاص؛ في حالة تلف الكابل، اطلبه من خدمة الصيانة.

التركيب

قبل بدء التثبيت:

• تحقق من أن المنتج الذي اشتريته له الأبعاد المناسبة للمساحة المختارة للتثبيت.
• أزل مرشحات الكربون النشط - إذا كانت مزودة (انظر الفقرة ذات الصلة). يجب إعادة تركيبها في حال كنت تنوي استخدام الشفاط في وضع إعادة التدوير.
• تحقق من عدم وجود مواد تغليف (مثل أكياس البراغي أو الضمانات وما إلى ذلك) داخل الشفاط (لأسباب تتعلق بالنقل)، وإذا وجدت، أخرجها واحتفظ بها.

الشفاط مزود بمشابك تثبيت مناسبة لمعظم أنواع الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني مؤهل للتأكد من ملاءمة المواد بناءً على نوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح و/أو جدران و/أو دعائم جانبية، تأكد من وجود مساحة كافية لتركيب الشفاط وأنه لا يزال من الممكن الوصول بسهولة إلى لوحة التحكم.

فقط لبعض الموديلات

يمكن شراء مدخنة تجميلية كملحق إضافي؛ تحقق من الوكيل المعتمد ما إذا كان الموديل الذي استلمته يسمح بذلك.

يُنصح بتركيب الشفاط بعد شراء المدخنة للتحقق بأمان من أفضل طريقة تركيب.

الشكل 5-14-15-16-17

التشغيل

T1 تشغيل/إيقاف الإضاءة

T2. خفض السرعة

بالضغط على الزر "T2" يتم خفض السرعة من السرعة 4 (شديدة) إلى السرعة 1.

بالضغط على الزر "T2" أثناء العمل بالسرعة 1، ينتقل شفاط البخار إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

بالضغط على الزر "T3" ينتقل شفاط البخار من حالة إيقاف التشغيل إلى السرعة 1.

بالضغط على الزر (شفاط البخار في وضع التشغيل) تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

كل سرعة يقابلها مؤشر LED مناسب.

السرعة 1 - مؤشر LED 1

السرعة 2 - مؤشر LED 2

السرعة 3 - مؤشر LED 3

السرعة 4 (شديدة) - مؤشر LED 4 (يومض)

السرعة الشديدة مؤقتة. التوقيت القياسي هو 5 ثوانٍ، وبعد انتهائه يعود شفاط البخار إلى السرعة 2.

لإلغاء العمل قبل انقضاء الوقت، اضغط على الزر T2، فيعود شفاط البخار إلى السرعة 3.

T4 مؤقت السرعة

يتم تفعيل التوقيت بالضغط على الزر T4، وبعد انتهاء التوقيت يتم إيقاف تشغيل الشفاط.

التوقيت مقسم على النحو التالي:

السرعة 1 - 20 دقيقة (مصباح LED 1 يومض)

السرعة 2 - 15 دقيقة (مصباح LED 2 يومض)

السرعة 3 - 10 دقائق (مصباح LED 3 يومض)

السرعة 4 (شديدة) - 5 دقائق (مصباح LED 4 يومض)

أثناء التشغيل الموقوت، بالضغط على الزر T2، يخرج الشفاط من وضع التوقيت ويخفض السرعة.

بالضغط على الزر T3، يخرج الشفاط من وضع التوقيت ويرفع السرعة.

بالضغط على الزر T4، يخرج الشفاط من وضع التوقيت مع الحفاظ على السرعة المضبوطة.

إشارة فلتر الدهون

بعد 40 ساعة من التشغيل، يومض مصباح LED 1.

إذا ظهرت هذه الإشارة، يجب غسل فلتر الدهون المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت "بييب" واحد ويتوقف مصباح LED 2 عن الوميض.

إشارة الفلتر الكربوني

بعد 160 ساعة من التشغيل، يبدأ مؤشر LED 2 في الوميض.

إذا ظهرت هذه الإشارة، يجب استبدال فلتر الفحم المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر شفاط البخار صوت "بييب" واحد ويتوقف مؤشر LED 2 عن الوميض.

في حالة ظهور إشارة الفلترين في نفس الوقت، يومض مؤشرا LED 1 و 2 بالتناوب.

تتم إعادة الضبط بتكرار الإجراء المذكور أعلاه مرتين.

في المرة الأولى يتم إعادة ضبط إشارة فلتر الفحم، وفي المرة الثانية إشارة فلتر الدهون.

في الوضع القياسي، لا تكون إشارة فلتر الفحم نشطة.

في حالة استخدام شفاط البخار في نسخة إعادة التدوير، يجب تفعيل إشارة فلتر الفحم.

تفعيل إشارة فلتر الفحم:

اضبط شفاط البخار على وضع إيقاف التشغيل (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مؤشرات LED الخاصة بإشارات الفلاتر النشطة حاليًا.

يصدر شفاط البخار صوت "بييب" واحد ويومض مؤشر LED 2 لمدة ثانيتين.

يبقى مؤشرا LED 1 و 2 مضيئين لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع إيقاف التشغيل (OFF).

إلغاء تفعيل إشارة فلتر الفحم:

اضبط شفاط البخار على وضع OFF واترك الزر T4 مضغوطًا لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، تضيء مؤشرات LED الخاصة بإشارات الفلاتر النشطة حاليًا.

يصدر شفاط البخار صوت "BEEP" واحد وينطفئ مؤشر LED رقم 2.

يبقى مؤشر LED رقم 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود شفاط البخار إلى وضع OFF.

الصيانة

التنظيف

عند التنظيف، يجب استخدام قطعة قماش مبللة فقط بمنظفات سائلة محايدة.

لا تستخدم أي أدوات أو وسائل تنظيف. لا تستخدم الكحول!

اللوحة

شكل 8-922-23

صيانة اللوحة

التجميع:

• حرك اللوحة لأعلى (بمقدار 2 سم تقريبًا);
• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس وتيرة تنظيف الفلتر، باستخدام قطعة قماش مبللة مع سائل غسيل محايد.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

التركيب:

اتبع الخطوات بالترتيب العكسي لعملية التفكيك.

انتبه! تأكد دائمًا من أن اللوحة مثبتة بإحكام في مكانها.

فلتر الشحوم

الشكل 10-21

يحتفظ بجزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما ينبه نظام مؤشر تشبع الفلتر - إذا كان الطراز مزودًا به - بضرورة ذلك)، باستخدام منظفات غير مهيجة يدويًا أو في غسالة الأطباق بماء منخفض الحرارة وبرنامج قصير.

عند الغسيل في غسالة الأطباق، قد يتغير لون فلتر الشحوم، لكن خصائصه الترشيحية لا تتغير إطلاقًا.

لفصل فلاتر الشحوم، اسحب الخطاف الزنبركي.

فلتر الفحم (لنسخة الترشيح فقط)

الشكل 20

يتم اكتشاف تشبع مرشح الفحم فقط بعد استخدام أكثر أو أقل، بناءً على نوع المطبخ وانتظام تنظيف مرشح الشحوم. في كل الأحوال، من الضروري استبدال الخزان على الأقل كل أربعة أشهر (أو عندما ينبه نظام تشبع المرشحات - إذا كان الطراز مزودًا به - إلى هذه الضرورة).

لا يجوز غسله أو تجديده.

مرشح الفحم الدائري

يُستخدم مرة واحدة على كل جانب لتغطية شبكتي الحماية للمروحة، ثم يُدار في اتجاه عقارب الساعة.

للفك، يُدار عكس اتجاه عقارب الساعة.

استبدال المصابيح

شكل 24

شفاط البخار مزود بنظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية، وعمرًا أطول حتى 10 مرات من المصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصباح، اتصل بمراكز الخدمة المعتمدة لقطع الغيار.

• لا تقم بتعديل النظام الكهربائي أو الميكانيكي للمنتج أو أنابيب التوصيل. قبل البدء في تركيب الجهاز، تأكد من أن جميع الأجزاء سليمة وغير تالفة. وإلا، اتصل بالموزع ولا تقم بتركيب الجهاز.

ملاحظة: الأجزاء المشار إليها بعلامة (^*) هي ملحقات اختيارية، وهي فقط من ملحقات بعض الموديلات، أو أجزاء غير مشمولة في العبوة، ويجب شراؤها بشكل منفصل.

تحذير

• قبل البدء في أي عملية تنظيف أو صيانة، يجب فصل الجهاز عن شبكة الكهرباء! اسحب قابس الجهاز أو افصل التيار الكهربائي عن طريق إيقاف تشغيل المفتاح الرئيسي في لوحة التوزيع المنزلية!
• استخدم قفازات واقية لجميع أعمال التركيب والصيانة!
• يمكن استخدام الجهاز من قبل الأطفال فوق سن 8 سنوات، والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو أولئك الذين ليس لديهم المعرفة والخبرة الكافية، فقط تحت إشراف مناسب، أو إذا تلقوا

تعليمات مناسبة حول الاستخدام الآمن للجهاز وفهموا المخاطر الناتجة عن استخدامه!

• لا تسمح للأطفال باللعب بالجهاز! لا يجوز للأطفال القيام بتنظيف الجهاز وصيانته إلا تحت الإشراف!
• عند استخدام الشفاط بالتزامن مع أجهزة تعمل بالغاز أو أنواع أخرى من الوقود، يجب ضمان تهوية مناسبة للغرفة!
• يجب تنظيف الشفاط من الداخل والخارج بانتظام (على الأقل مرة واحدة شهريًا)!
• اتبع دائمًا تعليمات الصيانة الواردة في الدليل!
• إهمال تعليمات تنظيف الشفاط واستبدال وتنظيف المرشحات قد يسبب حريق! يُمنع منعًا باتًا الطهي بلهب مكشوف تحت الشفاط!
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في قسم "الصيانة - استبدال المصباح" في هذا الدليل!

استخدام اللهب المكشوف يتلف المرشحات وقد يسبب حريقًا، لذلك يجب دائمًا تجنب استخدام اللهب المكشوف!

لا تترك المقلاة دون مراقبة، لأن الزيت المسخن بشكل زائد قد يشتعل!

تحذير! أثناء تشغيل الشفاط، قد تصبح الأجزاء المكشوفة منه ساخنة جدًا.

لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل إتمام عملية التركيب بالكامل!

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل إتمام عملية التركيب بالكامل!
• يجب الالتزام الصارم باللوائح المحلية الصادرة عن السلطات المختصة فيما يتعلق بالتدابير الفنية واحتياطات السلامة اللازمة لمدخنة العادم.
• يجب عدم نقل الهواء المعاد تدويره عبر قناة تستخدم لتصريف الدخان من أجهزة تعمل بالغاز أو أي وقود آخر.
• لا تستخدم الشفاط مع مصباح مركب بشكل غير صحيح، ولا تتركه بدون مصباح، فقد يتسبب ذلك في حدوث صدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون الشبكة الواقية المثبتة.
• لا تستخدم الشفاط أبدًا كسطح تخزين، إلا إذا كان استخدامه لهذا الغرض محددًا بوضوح.
• استخدم فقط البراغي المرفقة مع الجهاز للتركيب. إذا لم تكن البراغي ضمن العبوة، فتأكد من شراء النوع المناسب من البراغي.
• استخدم البراغي ذات الأطوال المناسبة الموضحة في دليل التركيب.
• في حالة الشك، استشر مركز الخدمة الفنية أو أي شخص مؤهل مماثل.

تحذير!

قد يؤدي تركيب البراغي وعناصر التثبيت بشكل غير صحيح وفقًا للتعليمات إلى خطر حدوث صدمة كهربائية! - لا تستخدم الجهاز مع مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يعمل تلقائيًا.

العلامة الموجودة على الجهاز تتوافق مع متطلبات التوجيه الأوروبي 2012/19/EC (WEEE) بشأن نفايات المعدات الكهربائية والإلكترونية.

من خلال التخلص السليم من المنتج عندما يصبح نفايات، فإنك تساعد في تجنب العواقب السلبية المحتملة على البيئة وصحة الإنسان التي قد تنتج عن التخلص غير السليم من المنتج.

الرمز الموضح على المنتج أو في المستندات المرفقة به

يشير إلى أن هذا المنتج لا يجوز التعامل معه كنفايات منزلية. بدلاً من ذلك، يجب تسليم المنتج إلى أحد مراكز إعادة تدوير المعدات الكهربائية والإلكترونية.

عند التخلص من المنتج، يجب اتباع اللوائح المحلية لحماية البيئة المتعلقة بالتخلص من النفايات.

لمزيد من المعلومات حول معالجة المنتج واستخدامه وإعادة تدويره، يرجى الاتصال بالبلدية المحلية أو شركة إدارة النفايات المنزلية أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز وتصنيعه وفحصه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

نصائح لضمان الاستخدام السليم وتقليل التأثير الضار على البيئة: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. لا تقم بزيادة السرعة إلا عند وجود كمية كبيرة من الدخان أو البخار أثناء الطهي، واستخدم السرعة المكثفة فقط عند الحاجة الفعلية. استبدل مرشح الشحوم عندما يشير الجهاز إلى ذلك لضمان امتصاص الروائح بكفاءة. لضمان كفاءة الترشيح المناسبة، استبدل مرشح الشحوم عندما ينبهك الجهاز. لزيادة الكفاءة وتقليل الضوضاء، يُنصح باستخدام أقصى قطر للقناة المحدد في هذا الدليل.

الاستخدام

تم تصميم الشفاط لشفط بخار الطهي والدخان، للاستخدام المنزلي فقط.

تم تصميم الشفاط ليعمل في وضع الطرد (تصريف الهواء إلى الخارج) أو في وضع إعادة التدوير (مع فلتر).

وضع الطرد

يتم طرد الأبخرة عبر أنبوب التصريف المتصل بالفلنجة المركزية.

تحذير!

أنبوب التهوية غير متضمن في العبوة، يجب شراؤه بشكل منفصل. يجب أن يكون قطر أنبوب التهوية مطابقًا لقطر حلقة التوصيل.

▲ تحذير!

إذا كان الشفاط مزودًا بفلتر كربوني، فيجب إزالته.

قم بتوصيل مخرج الهواء من الشفاط (الحافة الموصلة) بأنبوب تهوية بنفس القطر.

استخدام أنبوب بقطر أصغر يؤدي إلى انخفاض كفاءة الشفط وزيادة كبيرة في مستوى ضوضاء الجهاز.

لذلك، لا نتحمل أي مسؤولية في هذا الصدد.

! استخدم أنبوبًا بأقصر طول ممكن. ! يجب أن يحتوي الأنبوب على أقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). ! تجنب تشوه الأنبوب.

يجب إزالة الشحوم والروائح من الهواء المستخرج قبل إعادة تدويره إلى الغرفة. لاستخدام الشفاط في هذا الوضع، يلزم تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الموقد والجزء السفلي من شفاط المطبخ عن 45 سم للموقد الكهربائي، و65 سم لموقد الغاز أو الموقد المختلط.

إذا كانت تعليمات تركيب موقد الغاز تنص على مسافة أكبر من ذلك، فيجب مراعاة تلك المسافة.

التوصيل الكهربائي

يجب أن يكون جهد الشبكة مطابقًا للجهد الموضح على لوحة البيانات التقنية الموجودة داخل شفاط المطبخ. إذا كان الشفاط مزودًا بقابس كهربائي، فقم بتوصيله بمقبس حائط يسهل الوصول إليه ويتوافق مع المعايير السارية، حتى بعد التركيب. إذا لم يكن مزودًا بقابس توصيل (توصيل مباشر بالشبكة) أو إذا كان المقبس غير قابل للوصول، فقم بتركيب مفتاح فصل قياسي ثنائي القطب، حتى بعد التركيب، يضمن الفصل الكامل عن الشبكة في حالة التيار الزائد من الفئة الثالثة، وفقًا لقواعد التركيب.

تحذير!

عند إعادة توصيل دائرة الشفاط بالشبكة الكهربائية والتحقق من عمله بشكل صحيح، تحقق دائمًا أيضًا من أن توصيلات الشبكة تمت بشكل سليم.

يحتوي الشفاط على كابل خاص، وفي حالة تلفه يجب استبداله عن طريق مركز الخدمة المتخصصة.

التركيب

قبل البدء في التركيب:

تحقق من أن المنتج الذي اشتريته بالحجم المناسب لموقع التركيب المختار. قم بإزالة فلاتر الكربون النشط (إن وجدت) من الجهاز (انظر الفقرة ذات الصلة). يجب إعادة تركيبها فقط إذا كنت تنوي استخدام الشفاط في وضع إعادة التدوير. تحقق من عدم وجود ملحقات متبقية داخل الشفاط (بسبب متطلبات الشحن) مثل أكياس تحتوي على براغي أو وثائق الضمان وما إلى ذلك، وإذا وجدت، أخرجها واحتفظ بها.

تم تزويد الشفاط بمسامير تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، استشر متخصصًا للتأكد من أن المواد مناسبة للجدار/السقف المحدد. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح جانبية و/أو جدران و/أو خزائن حائطية

تأكد من وجود مساحة كافية لتركيب الشفاط، وأن لوحة التحكم يمكن الوصول إليها بسهولة في جميع الحالات.

في بعض الموديلات فقط

كملحق اختياري، يمكن شراء مدخنة جمالية. استفسر من موزعينا الرسميين عما إذا كان الجهاز الذي لديك مناسبًا لهذا الخيار.

من أجل اختيار طريقة التركيب المناسبة، نوصي بتركيب الشفاط فقط بعد شراء المدخنة.

الأشكال 5-14-15-16-17

التشغيل

T1. الإضاءة تشغيل/إيقاف

T2. خفض السرعة

بالضغط على الزر "T2" يمكن تقليل السرعة من السرعة 4 (شديدة) إلى السرعة 1.

بالضغط على الزر "T2" أثناء التشغيل في السرعة 1، يتحول الشفاط إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

بالضغط على الزر T3، ينتقل الشفاط من حالة إيقاف التشغيل إلى السرعة 1.

بالضغط على الزر (عندما يكون الشفاط في حالة تشغيل)، يمكن زيادة سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

يتم الإشارة إلى كل سرعة من خلال وميض مؤشر LED المقابل:

السرعة 1 - مؤشر LED 1، السرعة 2 - مؤشر LED 2، السرعة 3 - مؤشر LED 3، السرعة 4 (شديدة) - مؤشر LED 4 (يومض).

السرعة الشديدة محدودة زمنياً. المدة القياسية هي 5 دقائق، وبعد انتهائها يتحول الشفاط إلى السرعة 2.

لإلغاء تنشيط الوظيفة قبل انتهاء المدة، اضغط على الزر T2، وبذلك يتحول الشفاط إلى السرعة 3.

T4 التحكم الزمني في السرعة

يمكن التحكم الزمني في السرعة باستخدام الزر T4، وبعد انتهاء الوقت المحدد يتوقف الشفاط.

التحكم الزمني يكون على النحو التالي:

السرعة 1 - 20 دقيقة (مؤشر LED 1 يومض)، السرعة 2 - 15 دقيقة (مؤشر LED 2 يومض)، السرعة 3 - 10 دقائق (مؤشر LED 3 يومض)، السرعة 4 (شديدة) - 5 دقائق (مؤشر LED 4 يومض).

أثناء التشغيل مع التحكم الزمني، بالضغط على الزر T2 يخرج الشفاط من وضع التحكم الزمني وينتقل إلى سرعة أقل.

بالضغط على الزر T3 يخرج الشفاط من وضع التحكم الزمني ويزيد السرعة.

بالضغط على الزر T4، يخرج الشفاط من الوضع الموقوت ويحافظ على السرعة المضبوطة.

مؤشرات فلتر الشحوم

بعد مرور 40 ساعة تشغيل، يومض المؤشر 1.

عند ظهور هذه الإشارة، يجب غسل فلتر الشحوم.

لإعادة ضبط المؤشر، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط عندها صوت "BEEP" ويتوقف وميض المؤشر 1.

مؤشرات فلتر الكربون

بعد مرور 160 ساعة تشغيل، يومض المؤشر 2.

عند ظهور هذه الإشارة، يجب استبدال فلتر الكربون.

لإعادة ضبط المؤشر، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط عندها صوت "BEEP" ويتوقف وميض المؤشر 2.

في حالة ظهور مؤشرَي الفلترين معًا، يومض المؤشران 1 و2 بالتناوب.

يمكن إعادة ضبطهما بتنفيذ العملية المذكورة أعلاه مرتين.

الخطوة الأولى تعيد ضبط مؤشر فلتر الكربون، والثانية تعيد ضبط مؤشر فلتر الشحوم.

في الوضع القياسي، لا يتم تفعيل مؤشر فلتر الكربون.

إذا تم استخدام الشفاط في وضع الفحم، يجب تفعيل مؤشر الفحم.

تفعيل مؤشر الفحم:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، ستضيء مؤشرات المرشحات النشطة حاليًا.

يصدر الشفاط صوت "بييب" (BEEP) ويومض المؤشر 2 لمدة ثانيتين.

ستبقى المؤشرات 1 و2 مضاءة لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع إيقاف التشغيل (OFF).

إلغاء تفعيل مؤشر الفحم:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، ستضيء مؤشرات المرشحات النشطة حاليًا.

يصدر الشفاط صوت "بييب" (BEEP) وينطفئ المؤشر 2.

سيبقى المؤشر 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى وضع إيقاف التشغيل (OFF).

الصيانة

التنظيف

لتنظيف الشفاط، استخدم فقط قطعة قماش مبللة بمحلول منظف سائل محايد. لا حاجة لأي أدوات للتنظيف. تجنب استخدام المنظفات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

اللوحة

صيانة لوحة التحكم

التفكيك:

• ادفع اللوحة إلى الأعلى (مسافة حوالي 2 سم)؛
• اسحب اللوحة نحو نفسك

التنظيف:

يجب تنظيف اللوحة وفقًا لتكرار تنظيف مصفاة الشحوم، باستخدام قطعة قماش ناعمة مبللة بمنظف محايد.

تجنب استخدام المنظفات الكاشطة. لا تستخدم الكحول!

إعادة التجميع:

نفذ الخطوات المذكورة في التفكيك بالترتيب العكسي.

انتبه! تحقق من أن اللوحة مثبتة بشكل صحيح في مكانها.

مصفاة الشحوم

يقوم باحتجاز الشحوم الناتجة عن الطهي.

مرة واحدة شهريًا (أو عندما يشير نظام مؤشر امتلاء الفلتر - إذا كان الطراز الذي تم شراؤه مزودًا به - إلى الحاجة إلى ذلك)، يجب غسله بمنظف غير عدواني، يدويًا أو في غسالة الأطباق، على درجة حرارة منخفضة ودورة قصيرة.

قد يتسبب الغسيل في غسالة الأطباق في تغير لون مرشح الشحوم، لكن هذا لا يؤثر على كفاءته.

لإزالة مرشح الشحوم، اسحب الخطاف الزنبركي.

الفلتر الكربوني (فقط للنسخة المعاد تدويرها)

الشكل 20

يمتلئ الفلتر الكربوني خلال فترة زمنية أطول أو أقصر، اعتمادًا على نوع الموقد وانتظام تنظيف مرشح الشحوم. يجب استبدال الحشوة على الأقل كل أربعة أشهر (أو عندما يشير نظام مؤشر امتلاء الفلاتر - إذا كان الطراز الذي لدينا مزودًا به - إلى ضرورة ذلك).

الفلتر الكربوني الحبيبي

لتغطية شبكة حماية المحرك، ضع واحدة على كل جانب، ثم أدرها في اتجاه عقارب الساعة.

للفك، أدرها في عكس اتجاه عقارب الساعة.

الإضاءة

الشكل 24

الشفاط مزود بنظام إضاءة بتقنية LED.

توفر مصابيح LED إضاءة مثالية، وتتمتع بعمر افتراضي أكبر 10 مرات من عمر المصابيح التقليدية، كما أنها تحقق توفيرًا في الطاقة الكهربائية بنسبة 90٪.

للاستبدال المصباح، يرجى الاتصال بالموزعين الرسميين لقطع الغيار!

يرجى اتباع تعليمات التثبيت المرفقة بدقة. لا تتحمل الشركة المسؤولية عن أي أعطال أو أضرار أو حوادث ناتجة عن عدم اتباع التعليمات الواردة في هذا الدليل. تم تصميم المكنسة الكهربائية لشفط الغبار والجزيئات التي تنفصل أثناء الطهي، وهي مخصصة للاستخدام المنزلي فقط.

قد يختلف مظهر المكنسة الكهربائية عن الرسومات الموضحة في هذا الدليل، ولكن بغض النظر عن ذلك، فإن تعليمات الاستخدام والتركيب والصيانة هي نفسها تمامًا.

ننصحك بالاحتفاظ بهذا الدليل لتتمكن من الرجوع إليه في أي وقت. عند البيع أو النقل أو إعادة التدوير، يجب أن يبقى دليل الاستخدام مع المنتج. - اقرأ التعليمات بعناية! فهي تحتوي على معلومات مهمة حول التركيب والاستخدام وإجراءات السلامة. يُحظر إجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنبوب الشفط! - قبل البدء في تركيب الجهاز، تأكد من عدم وجود أي تلف. إذا وجدت أي تلف، فاتصل بالممثل التجاري ولا تبدأ في التركيب.

ملاحظة: الأجزاء المميزة بالرمز "(")" هي اختيارية ولا يتم توفيرها إلا إذا كانت ضرورية ويجب شراؤها بشكل منفصل.

تحذيرات

• قبل أي عملية تنظيف أو صيانة، افصل المكنسة الكهربائية عن الشبكة الكهربائية عن طريق سحب القابس من المقبس أو إيقاف تشغيل القاطع الرئيسي في المنزل.
• عند تنفيذ جميع العمليات المتعلقة بالتركيب والصيانة، استخدم القفازات الواقية.

قفازات.

• يمكن استخدام الجهاز من قبل الأطفال الذين تزيد أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين ليس لديهم خبرة أو معرفة كافية، بشرط أن يكونوا تحت الإشراف أو أن يكونوا قد تلقوا التعليمات اللازمة حول الاستخدام الآمن للجهاز والمخاطر المرتبطة به.

لا تسمح للأطفال باللعب بالجهاز! - يجب ألا يتم التنظيف والصيانة من قبل الأطفال دون إشراف شخص بالغ. - يجب أن تتوفر تهوية كافية في الغرفة عند استخدام المكنسة الكهربائية في نفس الوقت مع جهاز يعمل بالغاز أو أي وقود آخر. - يجب وضع المكنسة الكهربائية على سطح مستوٍ من الأمام والخلف (مرة واحدة على الأقل شهريًا). - اتبع التعليمات الواردة في دليل الصيانة! - عدم اتباع تعليمات تنظيف المكنسة الكهربائية واستبدال المرشحات يشكل خطر نشوب حريق. - يُحظر تمامًا الطهي فوق المكنسة الكهربائية. لاستبدال المصابيح، استخدم فقط تلك المحددة في قسم "الصيانة/استبدال المصابيح"،

كما هو موضح في هذا الدليل للتشغيل.

استخدام اللهب المكشوف ضار بالمرشحات وقد يسبب حريقًا، لذلك يجب إطفاؤه في كل مرة.

يجب أن يتم طهي الأطعمة الساخنة تحت الإشراف، لأن الزيت الساخن قد يشتعل.

تحذير: أثناء العمل، قد تسخن الأجزاء التي يمكن الوصول إليها من الشفاط.

لا تقم بتوصيل الجهاز بمصدر التيار الكهربائي قبل تركيب الغطاء الواقي بشكل صحيح.

• يرجى مراعاة اللوائح الفنية وتدابير السلامة التي يجب اتخاذها لتصريف الغازات المنبعثة، ويجب عليك الالتزام الصارم بالقواعد المنصوص عليها في اللوائح المحلية المختصة.
• يجب ألا يتم تفريغ هواء الشفط في أنابيب تستخدم لتصريف الغازات المنبعثة من الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط ولا تتركه بدون تركيب صحيح لغطاء الحماية لتجنب أي خطر من الصدمات الكهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكة الواقية بشكل صحيح!
• يجب ألا يستخدم الشفاط أبدًا كسطح دعم إلا إذا تم تحديد ذلك بشكل خاص. عند التركيب، استخدم فقط البراغي المرفقة مع الجهاز أو قم بشراء براغي مناسبة إذا لم تكن متوفرة.
• استخدم براغي بالطول المناسب كما هو محدد في دليل التركيب.
• في حالة وجود عطل، يرجى الاتصال بخدمة الصيانة المعتمدة أو الموظفين المؤهلين.

تحذير!

• قد يؤدي تركيب البراغي وآليات التثبيت بشكل غير صحيح وفقًا لهذه التعليمات إلى خطر حدوث صدمة كهربائية.
• لا تستخدم مع مؤقت أو جهاز تحكم عن بعد أو نظام تحكم منفصل أو أي جهاز آخر يتم تنشيطه تلقائيًا.

هذا الجهاز يتوافق مع متطلبات:

• التوجيه الأوروبي 2012/19/EC
• النفايات الكهربائية والإلكترونية (WEEE).

يرجى قراءة هذا الدليل بعناية قبل استخدام الجهاز، فهو مهم لسلامتك وصحتك.

هذا الجهاز مخصص للاستخدام المنزلي فقط، ولا يجوز استخدامه لأغراض تجارية. يجب التخلص منه بشكل صحيح وفقًا للوائح المحلية. لمزيد من المعلومات حول إعادة التدوير، يرجى الاتصال بالسلطات المحلية أو مركز إعادة التدوير أو المتجر الذي اشتريت منه المنتج.

تم تصميم واختبار وتصنيع هذا الجهاز وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الخصائص الوظيفية: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

نصائح للاستخدام الصحيح لتقليل التأثير على البيئة: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط عند وجود كمية كبيرة من الدخان أو البخار. استخدم السرعات العالية فقط في الحالات القصوى. استبدل مرشح/مرشحات الفحم النشط عند الحاجة للحفاظ على كفاءة الشفط. نظف مرشح/مرشحات الشحوم عند الحاجة للحفاظ على كفاءة مرشح الشحوم. استخدم أقصى قطر لأنبوب العادم الموصى به في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم الشفاط لشفط الدخان والبخار الناتجين عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

يحتوي الشفاط على وظيفة خاصة: يمكن استخدامه مع أو بدون قناة عادم، مع إعادة تدوير الهواء.

وضع العادم

يتم طرد البخار إلى الخارج عن طريق أنبوب عادم متصل بالفتحة.

انتبه!

أنبوب العادم غير متضمن مع الملحقات ويجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر أنبوب العادم مع قطر الفتحة.

انتبه!

إذا كان الجهاز مزودًا بقابس كهربائي، اطلب من فني مؤهل إزالته.

قم بتوصيل خرطوم الشفط بفتحة الهواء. يجب أن يتوافق قطر الخرطوم مع قطر موصل الهواء.

قد يؤدي التوصيل بخرطوم هواء بفتحة ذات قطر أصغر إلى زيادة ملحوظة في الضوضاء أثناء التشغيل.

في هذه الحالة، لا تتحمل الشركة المصنعة أي مسؤولية.

استخدم الخرطوم بالطول المطلوب. استخدم الخرطوم بأقل عدد ممكن من الانحناءات (الحد الأقصى للانحناء: 90 درجة). لا تقم بثني مقطع الخرطوم بشكل حاد!

الشفط مع إعادة التدوير

يتم تمرير هواء الشفط من خلال مرشح قبل إعادة إدخاله إلى الغرفة. لاستخدام الشفاط في هذا الوضع، يجب تركيب نظام ترشيح إضافي على قاعدة المرشح.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الطهي والجزء السفلي من شفاط المطبخ عن 45 سم في حالة المواقد الكهربائية، ولا تقل عن 65 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات موقد الغاز تنص على مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق التوصيل الكهربائي مع اللوائح.

الجهد المحدد على ملصق بيانات الشفاط، الموجود على جانبه الداخلي، إذا كان الشفاط مزودًا بقابس، قم بتوصيله بمقبس يتوافق مع اللوائح، في مكان يسهل الوصول إليه بعد التركيب. إذا لم يكن مزودًا بقابس (توصيل مباشر بالشبكة)، أو إذا لم يكن القابس في مكان يسهل الوصول إليه بعد التركيب، استخدم قاطعًا ثنائي القطب وفقًا للوائح، بحيث يتم ضمان فصل كامل عن الشبكة في حالة الجهد الزائد، وفقًا لقواعد التركيب.

انتبه!

قبل تشغيل المكنسة، تحقق من أنها تعمل بشكل صحيح، وتحقق من أن الكابل مركب كما يجب.

المكنسة مزودة بكابل خاص للتخزين؛ في حال كان الكابل تالفًا، اتصل بخدمة الصيانة المعتمدة للحصول على كابل جديد.

التركيب

قبل البدء بالتركيب:

• تأكد من أن هذا المنتج مناسب من حيث الأبعاد للمكان المختار للتركيب.
• أخرج الفلتر/المرشحات من العبوة (تُفك إذا كان الطراز الذي اخترته يتطلب ذلك). لإتمام ذلك، اتبع التعليمات في الفقرة المقابلة. ركّب الفلتر مرة أخرى فقط إذا كنت تنوي استخدام نسخة الفلترة بالمكنسة.
• تأكد من عدم وجود أجسام صلبة صغيرة داخل المكنسة أثناء النقل، مثل البراغي أو البطاقات البلاستيكية أو ما شابه؛ إذا وجدت أيًا منها، أزلها وتخلص منها.

في جميع الأحوال، ننصح بالاستعانة بفني مؤهل للتأكد من أن الملحقات المرفقة مناسبة للغرض. يجب أن يكون السطح، وفقًا للطراز، قادرًا على تحمل الوزن.

عند تركيب المكنسة على الحائط أو السقف أو الخزانة، تأكد من توفر مساحة كافية للتركيب، ومن وجود وصول غير معوق إلى لوحة التحكم.

خاص بالطرازات المزودة بلوحة أمامية

كملحق اختياري للطرازات المزودة بلوحة أمامية، تتوفر إمكانية شراء لوحة جمالية. تحقق مع الموزع المعتمد ما إذا كان هذا الخيار متاحًا للطراز الذي اخترته.

ننصحك بتركيب المكنسة فقط بعد شراء اللوحة الجمالية، لاختيار خيار التركيب الأنسب.

الشكل 5-14-15-16-17

قبل الاستخدام

T1. التشغيل/الإيقاف (ON/OFF) الإضاءة

T2. خفض السرعة

عند الضغط على الزر "T2" تنخفض سرعة الشفاط من السرعة الرابعة (الشديدة) إلى الأولى.

عند الضغط على الزر "T2" عمليًا ينتقل الشفاط إلى وضع OFF.

T3 زيادة السرعة

عند الضغط على الزر T3 ينتقل الشفاط من وضع OFF إلى السرعة الأولى.

عند الضغط على الزر (عند تشغيل الشفاط) تزداد سرعة المحرك وينتقل الشفاط من السرعة الأولى إلى السرعة الرابعة (الشديدة).

لكل سرعة ضوء مؤشر مطابق.

السرعة رقم 1 - الضوء 1

السرعة رقم 2 - الضوء 2

السرعة رقم 3 - الضوء 3

السرعة رقم 4 (الشديدة) - الضوء 4 (يومض)

السرعة الشديدة محددة بمؤقت زمني.

الفاصل الزمني القياسي هو 5 ثوانٍ بعد انقضاء المؤقت يعود الشفاط إلى السرعة الثانية.

لإلغاء تنشيط وظيفة المؤقت قبل انقضاء الوقت المحدد اضغط الزر T2، لن ينتقل الشفاط إلى السرعة الثالثة.

T4 ضبط مؤقت السرعة

عند الضغط على الزر T4، يتم إيقاف تشغيل جهاز التنفس الصناعي لفترة زمنية محددة.

ضبط الوقت للسرعات الفردية والوضع الخاص:

السرعة رقم 1 - 20 دقيقة (يضيء المؤشر 1)

السرعة رقم 2 - 15 دقيقة (يضيء المؤشر 2)

السرعة رقم 3 - 10 دقائق (يضيء المؤشر 3)

السرعة رقم 4 (شديدة) - 5 دقائق (يضيء المؤشر 4)

عند الضغط على الزر T2، مع تفعيل السرعة مع ضبط الوقت، يخرج جهاز التنفس الصناعي من الوضع المحدد ويعمل بسرعة منخفضة.

عند الضغط على الزر T3، مع تفعيل السرعة مع ضبط الوقت، يخرج جهاز التنفس الصناعي من الوضع المحدد ويعمل بسرعة عالية.

عند الضغط على الزر T4، مع تفعيل السرعة مع ضبط الوقت، يخرج جهاز التنفس الصناعي من الوضع المحدد ويبدأ العمل بالسرعة المدخلة.

مؤشر لتذكير بتغيير فلتر الزيت

بعد العمل لمدة ساعة، يضيء المؤشر 1 للتذكير.

عندما يضيء المؤشر، يجب تغيير فلتر الزيت.

لإيقاف تشغيل المؤشر، اضغط على الزر T4 وأبقِه مضغوطًا لمدة 5 ثوانٍ.

لن يصدر جهاز التنفس الصناعي إشارة صوتية "بييب" ولن يضيء المؤشر 1 بعد الآن.

مؤشر لتذكير بتغيير الفلتر مع تفعيل

عندما يضيء مؤشر استبدال الفلتر، يجب استبدال الفلتر. معنى هذا الضوء هو أن الفلتر قد تم تنشيطه ويجب استبداله.

لإعادة ضبط مؤشر الفلتر، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

لن يصدر جهاز الشفط إشارة صوتية "بييب" ولن يضيء المؤشر رقم 2 بعد الآن.

في نفس الوقت، سيتم تنشيط مؤشر استبدال الفلتر وسيبدأ ضوء الفلتر في الوميض بالتتابع 1 و 2.

يتم إعادة الضبط عن طريق تكرار الإجراء المذكور أعلاه مرتين.

في المرة الأولى، يتم ضبط مؤشر الفلتر النشط، وفي المرة الثانية يتم ضبط مؤشر فلتر الخزان.

في وضع التشغيل القياسي، لا يتم تنشيط مؤشر استبدال فلتر الهواء النشط.

إذا كنت تنوي استخدام جهاز الشفط في وضع ترشيح الهواء، فمن الضروري تنشيط مؤشر استبدال فلتر الهواء النشط.

لتنشيط مؤشر استبدال الفلتر النشط:

أوقف تشغيل جهاز الشفط (الوضع OFF)، واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بعد مرور 5 ثوانٍ من الضغط على الزر، سوف تضيء المؤشرات التي تشير إلى تنشيط مؤشرات الفلتر في الوقت الحالي.

لن يصدر جهاز الشفط إشارة صوتية "بييب" ولن يضيء المؤشر رقم 2 في غضون ثانيتين.

سيبقى المؤشران رقم 1 ورقم 2 مضاءين لمدة ثانيتين، وبعد ذلك سيعود جهاز الشفط إلى الوضع OFF.

لإلغاء تنشيط مؤشر استبدال الفلتر النشط:

أوقف تشغيل جهاز الشفط (الوضع OFF)، واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

عندما لا تُظهر شاشة العرض أي ضوء، يرجى التحقق من المؤشرات الموجودة على الفلتر.

أكنيباتوبت إيجه ن3داي 3بيكوف سنيني"6آي آي" إن سيفيتوديود نو 2 أوي إن إيشراشي.

الضوء 1 يبقى مضاءً والضوء 2 يبقى مطفأً، وبعد ذلك لا يعود جهاز التنفس إلى وضع الإيقاف.

الصيانة

التنظيف

استخدم فقط الماء النقي، المحضر بمحلول معادل لتنظيف الدواء. لا تستخدم الأدوات أو الأجهزة للتنظيف!

لا تفتح، كونتسبير أبرازنيفيلاستي. لا تزودوا بالكحول!

اللوحة

الشكل 8-9، الصفحات 22-23

صيانة اللوحة

التفكيك:

- اسحب اللوحة (على مسافة حوالي 2 سم)؛ - ارفعها عن الجهاز.

التنظيف:

أجهزة الضغط على اللوحة CE توفر تردد ضغط اللوحة للمغناطيس. لضبط الإخراج، اتبع التعليمات بدقة واستخدم المستحضرات المحايدة.

تجنب استخدام المنتجات الكاشطة.

احترس! لا تستخدم الجهاز بدون تصفية!

التركيب:

اتبع التعليمات الخاصة بالتركيب بالترتيب المعاكس.

تحذير! تأكد من أن اللوحة غير موصولة بالكهرباء.

فلتر الزيت

الشكل 10-21

فلتر الزيت يحجز الأجزاء والشوائب أثناء التشغيل.

يُنصح بتغييره كل شهر أو عندما يظهر مؤشر انسداد الفلتر (يُفهم ذلك في حال كان الموديل الذي اشتريته مزودًا بمؤشر انسداد).

استخدم منظفات زيت ليست قوية جدًا ونظف يدويًا في الغسالة، ولكن على درجة حرارة منخفضة وبرنامج غسيل قصير.

من الممكن أن تعمل الغسالة بدون فلتر الزيت، لكن هذا لا يقلل بأي حال من إمكانياتها في التصفية.

لإزالة فلتر الزيت، أدر المقبض باستخدام آلية الزنبرك.

فلتر الكربون النشط (فقط لتصفية البخار)

الشكل 20

فلتر الكربون النشط يُستبدل تقريبًا كل ستة أشهر حسب طريقة الطهي وعدد مرات تنظيف الفلتر.

في جميع الأحوال، من الضروري استبدال فلتر الكربون النشط كل أربعة أشهر أو عندما يظهر مؤشر الاستبدال والفلتر (يُفهم ذلك إذا كان الموديل الخاص بك مزودًا بذلك) أنه ضروري.

هذا العنصر هو جزء لا يتجزأ من الجهاز ويجب تركيبه بشكل صحيح.

غطاء الفلتر قابل للإزالة

ضع الفلتر على كامل السطح بحيث يغطي شبكة صينية التقطير لمحرك المروحة، ثم أدره في اتجاه عقارب الساعة.

عند الإزالة، أدره في الاتجاه المعاكس لعقارب الساعة.

الجزء العلوي من الغطاء

الشكل 24

الشفاط مزود بنظام إضاءة بمصابيح LED.

مصابيح LED تضمن إضاءة مثالية، أقوى حتى 10 مرات من المصابيح التقليدية وتسمح بتوفير 90% من الطاقة الكهربائية.

لأي استفسار، يرجى الاتصال بخدمة الصيانة لقطع الغيار.

يرجى قراءة التعليمات الواردة في هذا الدليل بعناية. يخلي المصنع مسؤوليته عن أي أضرار أو حرائق ناتجة عن الاستخدام غير الصحيح أو عدم الامتثال للتعليمات الواردة في هذا الدليل. صُمم الشفاط لشفط الأبخرة والغازات الناتجة عن الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف الشفاط من الناحية الجمالية عن الرسومات في هذا الدليل، لكن تعليمات الاستخدام والصيانة والتركيب تبقى نفسها.

• من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. في حالة البيع أو التنازل أو النقل، تأكد من بقائه مع المنتج. اقرأ التعليمات بعناية: هناك معلومات مهمة تتعلق بالتركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو على أنابيب العادم.
• قبل تركيب الجهاز، تحقق من عدم تلف جميع المكونات. في حالة وجود تلف، اتصل بالمورد ولا تتابع التركيب.

ملاحظة: العناصر المميزة بالرمز ^* هي ملحقات اختيارية مقدمة فقط لبعض الموديلات أو غير متوفرة ويجب شراؤها.

تحذير

• قبل أي عملية تنظيف أو صيانة، افصل الشفاط عن الشبكة الكهربائية عن طريق نزع القابس أو فصل مصدر الطاقة.
• ارتدِ دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين تزيد أعمارهم عن 8 سنوات والأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة، إذا كانوا تحت الإشراف وتم توجيههم بشأن استخدام الجهاز بأمان وفهموا المخاطر التي ينطوي عليها.
• يجب ألا يُسمح للأطفال بالتعامل مع أدوات التحكم أو اللعب

بالجهاز.

• لا يتم التنظيف والصيانة من قبل الأطفال دون إشراف.
• يجب أن يكون المكان الذي تم تركيب الجهاز فيه جيد التهوية، في حالة استخدام شفاط المطبخ مع أجهزة أخرى تحرق الغاز أو أنواع الوقود الأخرى.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا).
• يجب الالتزام الصارم بما هو مذكور في تعليمات الصيانة. قد يؤدي عدم تنظيف الجهاز أو تغيير أو تنظيف المرشحات إلى نشوب حرائق.
• يُمنع منعًا باتًا طهي الأطعمة مع اللهب المكشوف مباشرة تحت الشفاط.
• لاستبدال المصابيح، استخدم فقط نوع المصابيح المحدد في قسم الصيانة/استبدال المصابيح في هذا الدليل.

استخدام اللهب ضار بالمرشحات وقد يسبب خطر نشوب حريق؛ لذلك يجب تجنبه في جميع الحالات. يجب أن يتم أي قلي بحذر، للتأكد من أن الزيت لا يسخن أكثر من اللازم ويشتعل.

تحذير: قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة عند استخدام الشفاط مع أجهزة الطهي.

• لا تقم بتوصيل الجهاز بالشبكة الكهربائية حتى يكتمل التركيب تمامًا.
• فيما يتعلق بالتدابير التقنية والسلامة التي يجب اعتمادها لطرد الدخان، من المهم متابعة اللوائح المحلية عن كثب.
• يجب ألا يتم توصيل نظام طرد الدخان الخاص بهذا الجهاز بأي نظام تهوية موجود يُستخدم لأغراض أخرى، مثل طرد الغازات الناتجة عن الاحتراق من الأجهزة التي تستهلك الغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط ولا تتركه بدون مصباح مركب بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا بدون تركيب الشبكات الواقية بشكل فعال.
• يجب عدم استخدام الشفاط أبدًا كسطح دعم ما لم يُنص على ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج للتثبيت، أو إذا لم تكن متضمنة، فاشترِ النوع المناسب من البراغي.
• استخدم الطول الصحيح للبراغي المحددة في دليل التثبيت.
• في حالة عدم اليقين، استشر مركز خدمة معتمد أو شخصًا مؤهلًا بشكل مناسب.

انتبه!

• قد يؤدي عدم تثبيت البراغي أو جهاز التثبيت وفقًا لهذه التعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مبرمج أو مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص من هذا المنتج بشكل صحيح، فإنك تساهم في منع العواقب السلبية المحتملة على البيئة وصحة الأشخاص، والتي قد تنتج عن التخلص غير السليم من هذا المنتج.

الرمز الموجود على المنتج أو على المستندات المرفقة به يشير إلى أن الجهاز لا يمكن التخلص منه مع النفايات المنزلية. يجب تسليمه إلى نقطة التجميع المناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية.

يجب التخلص من الجهاز وفقًا للوائح المحلية للتخلص من النفايات.

لمزيد من المعلومات التفصيلية حول التخلص من هذا المنتج وإعادة تدويره، يرجى الاتصال بالسلطات المحلية أو خدمة التخلص من النفايات المنزلية أو المتجر الذي اشتريت منه المنتج.

الجهاز مصمم ومختبر ومصنع وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

توصيات للاستخدام السليم لتقليل التأثير على البيئة: عند بدء الطهي، قم بتشغيل الشفاط على السرعة الدنيا واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة في حالة وجود كميات كبيرة من الدخان أو الأبخرة، واستخدم السرعة/السرعات المتزايدة فقط في الحالات القصوى. استبدل فلاتر الكربون عند الحاجة للحفاظ على كفاءة مثلى في تقليل الروائح. نظف فلاتر الدهون عند الحاجة للحفاظ على كفاءة الفلتر المثلى. استخدم أقصى قطر لنظام التوصيل المحدد في هذا الدليل لتحسين الكفاءة وتقليل مستوى الضوضاء.

الاستخدام

تم تصميم الشفاط لشفط الأبخرة والروائح الناتجة عن الطهي وهو مخصص للاستخدام المنزلي فقط.

تم تصنيع الشفاط ليعمل في نسخة الشفط مع إخراج خارجي أو في نسخة إعادة التدوير مع إعادة تدوير داخلي.

نسخة الشفط

يتم إخراج الأبخرة إلى الخارج من خلال أنبوب إخراج متصل بشفة التوصيل.

انتبه!

لا يتم توفير أنبوب الإخراج مع المنتج؛ يجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب العادم مكافئًا لقطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزودًا بمرشحات الكربون، فيجب إزالتها.

قم بتوصيل الشفاط بالكابلات وفتحات العادم في الجدار بقطر يساوي مخرج الهواء (شفة التوصيل).

استخدام أنابيب وفتحات عادم في الجدار بقطر أصغر سيؤدي إلى تقليل أداء الشفط وزيادة الضوضاء بشكل كبير.

ومع ذلك، لا نتحمل أي مسؤولية في هذا الصدد.

! استخدم أنبوبًا بأقصر طول ممكن. ! استخدم أنبوبًا بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغييرات المفاجئة في مقطع الأنبوب.

نسخة إعادة التدوير

سيتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادة توجيهه إلى الغرفة. لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأواني على جهاز الطهي والجزء السفلي من الشفاط عن 45 سم في حالة أجهزة الطهي الكهربائية، و

65 سم في حالة أجهزة الطهي بالغاز أو المختلطة.

إذا كانت تعليمات جهاز الطهي بالغاز تحدد مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المشار إليه على الملصق الموجود داخل الشفاط. إذا كان مزودًا بقابس، فقم بتوصيل الشفاط بمأخذ كهربائي متوافق مع المعايير السارية، في منطقة يسهل الوصول إليها بعد التركيب. إذا لم يكن مزودًا بقابس (التوصيل المباشر بالشبكة) أو لم يكن القابس في منطقة يسهل الوصول إليها بعد التركيب، فقم بتركيب مفتاح ثنائي القطب وفقًا للمعايير يضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد الثالثة، وفقًا لقواعد التركيب.

انتبه!

قبل توصيل دائرة الهاتف بالتيار الكهربائي والتحقق من التشغيل الصحيح، تأكد دائمًا من أن الكابل مثبت بشكل صحيح.

الهات مزود بكابل طاقة خاص؛ في حالة تلفه، اتصل بخدمة الدعم الفني.

التركيب

معلومات أولية للتركيب:

• تحقق من أن المنتج الذي تم شراؤه مناسب من حيث الحجم والسعة لمنطقة التركيب المختارة.
• أزل مرشح/مرشحات الكربون النشط إذا كانت مزودة (انظر الفقرة ذات الصلة). سيتم تركيبها فقط إذا تم استخدام الهات في النسخة المصفاة (إعادة التدوير).
• تحقق من عدم وجود مواد معدات داخل الهات (بسبب النقل) (مثل: أكياس بها براغي، ضمان، إلخ)، وإذا وجدت، أخرجها واحتفظ بها.

الهات مزود بمسامير تثبيت مناسبة لجميع الجدران/الأسقف. ومع ذلك، من الضروري استشارة فني متخصص للتأكد من جودة المواد ونوع الجدار أو السقف. يجب أن يكون الجدار/السقف سميكًا بما يكفي لتحمل وزن الهات.

في حالة وجود ألواح و/أو أجسام معلقة جانبية، تحقق من وجود مساحة كافية لتركيب الهات وأن الوصول إلى لوحة التحكم سهل دائمًا.

فقط لبعض الموديلات

كملحق اختياري، يمكن شراء غطاء جمالي. استشر الوكيل المعتمد إذا كان موديلك يوفر هذه الإمكانية.

يوصى بتركيب الهات بعد شراء الغطاء للتأكد من التركيب الأنسب.

الشكل 5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الإضاءة

T2. تقليل السرعة

بالضغط على زر "T2" يتم تقليل السرعة، من السرعة 4 (المكثفة) إلى السرعة 1.

بالضغط على زر "T2" أثناء التشغيل بالسرعة 1، ينتقل الشفاط إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

بالضغط على زر T3 ينتقل الشفاط من حالة إيقاف التشغيل إلى السرعة 1.

بالضغط على الزر (الشفاط في حالة تشغيل) تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (المكثفة).

تتوافق كل سرعة مع إضاءة المؤشر المقابل.

السرعة 1 - المؤشر 1

السرعة 2 - المؤشر 2

السرعة 3 - المؤشر 3

السرعة 4 (المكثفة) - المؤشر 4 (يومض بشكل متقطع)

السرعة المكثفة مؤقتة. التوقيت القياسي هو 5 دقائق، وفي نهايته ينتقل الشفاط إلى السرعة 2.

لإلغاء الوظيفة قبل انتهاء الوقت، اضغط على الزر T2، وسينتقل الشفاط إلى السرعة 3.

T4 توقيت السرعة

يتم تفعيل توقيت السرعات بالضغط على المفتاح T4، وعند انتهاء التوقيت ينطفئ الشفاط.

يتم تقسيم التوقيت على النحو التالي:

السرعة 1 - 20 دقيقة (يضيء المؤشر 1 بشكل متقطع)

السرعة 2 - 15 دقيقة (يضيء المؤشر 2 بشكل متقطع)

السرعة 3 - 10 دقائق (يضيء المؤشر 3 بشكل متقطع)

السرعة 4 (شديدة) - 5 دقائق (يضيء المؤشر 4 بشكل متقطع)

أثناء التشغيل الموقوت، بالضغط على المفتاح T2 يخرج الشفاط من الوضع الموقوت وتنخفض السرعة.

بالضغط على المفتاح T3 يخرج الشفاط من الوضع الموقوت وتزداد السرعة.

بالضغط على المفتاح T4 يخرج الشفاط من الوضع الموقوت مع الحفاظ على السرعة المضبوطة.

إشارة فلتر الدهون

بعد 40 ساعة من التشغيل، يضيء المؤشر 1 بشكل متقطع.

عند ظهور هذه الإشارة، يجب غسل فلتر الدهون المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على المفتاح T4 لمدة 5 ثوانٍ.

سيصدر الشفاط صوت "بييب" ويتوقف المؤشر 1 عن الوميض.

إشارة فلتر الكربون

بعد 160 ساعة من التشغيل، يومض المؤشر 2 بشكل متقطع.

عند ظهور هذه الإشارة، يجب استبدال فلتر الكربون المثبت.

لإعادة ضبط الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سيصدر الشفاط صوت "بييب" وسيتوقف المؤشر 2 عن الوميض.

في حالة الإشارة المتزامنة لكلا الفلترين، سيومض المؤشران 1 و2 بالتناوب.

تتم إعادة الضبط بتنفيذ الإجراء الموصوف أعلاه مرتين.

المرة الأولى تعيد ضبط إشارة فلتر الكربون، والمرة الثانية تعيد ضبط إشارة فلتر الدهون.

في الوضع القياسي، لا تكون إشارة فلتر الكربون نشطة.

في حال استخدام الشفاط في النسخة المفلترة، من الضروري تفعيل إشارة فلتر الكربون.

تفعيل إشارة فلتر الكربون:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ. بعد الضغط على الزر، ستضيء مؤشرات LED المقابلة لإشارة الفلاتر النشطة في تلك اللحظة. سيصدر الشفاط صوت "BEEP" وسيومض مؤشر LED 2 لمدة ثانيتين. سيبقى مؤشر LED 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى حالة إيقاف التشغيل.

إلغاء تفعيل إشارة فلتر الكربون:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ. بعد الضغط على الزر، ستضيء مؤشرات LED المقابلة لإشارة الفلاتر النشطة في تلك اللحظة. سيصدر الشفاط صوت "BEEP" وسينطفئ مؤشر LED 2. سيبقى مؤشر LED 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود الشفاط إلى حالة إيقاف التشغيل.

الصيانة

التنظيف

للتّنظيف، استخدم حصريًا قطعة قماش مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أدوات للتنظيف! تجنب استخدام المنتجات الكاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

• حرّك اللوحة لأعلى (مسافة حوالي 2 سم)؛
• اسحب اللوحة نحوك.

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشح الشحوم. استخدم قطعة قماش مبللة بمنظفات سائلة محايدة.

تجنب استخدام المنتجات الكاشطة. لا تستخدم الكحول!

التركيب:

اتبع الإجراء بترتيب عكسي للتفكيك.

انتبه! تحقق دائمًا من أن اللوحة مثبتة جيدًا في مكانها.

مرشح الشحوم

الشكل 10-21

التقط جزيئات الدهون التي تظهر أثناء تحضير الطعام.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير نظام الإشارة إلى تشبع المرشحات - إذا كان طرازك مزودًا به - إلى هذه الحاجة)، باستخدام منظفات غير كاشطة، يدويًا أو باستخدام غسالة الأطباق، في درجات حرارة منخفضة وبرنامج قصير.

قد يتغير لون مرشح الدهون المعدني عند غسله في غسالة الأطباق، لكنه لن يفقد خصائص الترشيح.

لإزالة المرشح، اسحب غطاء التثبيت الزنبركي.

مرشح الكربون (فقط للنسخة المفلترة)

الشكل 20

يصل مرشح الكربون إلى التشبع بعد فترة استخدام معينة، تختلف حسب نوع الموقد وانتظام تنظيف مرشح إزالة الدهون. في أي حال، من الضروري استبدال الخرطوشة بعد أربعة أشهر كحد أقصى (أو عندما يشير نظام المؤشر إلى تشبع المرشحات - إذا كان ذلك متوفرًا في طرازك).

لا تغسله أو تعيد استخدامه

مرشح كربون دائري

ضع واحدًا على الحافة لتغطية شبكتي حماية دوار المحرك، ثم أدره في اتجاه عقارب الساعة. للإزالة، أدره في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

الشفاط مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن مصابيح LED إضاءة مثالية، وعمرًا أطول يصل إلى 10 مرات مقارنة بالمصابيح التقليدية، وتسمح بتوفير 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد للحصول على قطع الغيار.

التعليمات والتحذيرات الهامة. تتحمل الشركة المصنعة المسؤولية الكاملة عن الأعطال أو الأضرار أو الحرائق التي تنشأ عند استخدام الجهاز بسبب عدم الامتثال للتعليمات الواردة في هذا الدليل. تم تصميم الشفاط للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الأشكال الموضحة في رسومات هذا الدليل، ومع ذلك، تظل تعليمات التشغيل والصيانة والتركيب كما هي.

من المهم جدًا الاحتفاظ بهذه التعليمات حتى يمكن الرجوع إليها في أي وقت. إذا تم بيع الجهاز أو التبرع به أو نقله، يجب أن تبقى التعليمات معه دائمًا. اقرأ التعليمات بعناية. تحتوي على معلومات مهمة حول التركيب والتشغيل والسلامة. يُحظر إجراء أي تعديلات على الأجزاء الكهربائية أو الميكانيكية للجهاز. قبل بدء تركيب الجهاز، تأكد من سلامة وحفظ جميع المكونات. في حالة وجود أي تلف، اتصل بالمورد ولا تبدأ بأي حال من الأحوال في تركيب الجهاز.

التطبيق: الوظائف المميزة بعلامة (*) اختيارية، وتُوفر فقط في بعض الطرازات، أو تمثل أجزاءً غير متضمنة في مجموعة التوريد، ويتم شراؤها بشكل منفصل.

انتبه!

• قبل إجراء أي عملية تنظيف أو صيانة، افصل الشفاط عن التيار الكهربائي، إما بفصل القابس من المقبس أو بفصل قاطع الدائرة. لجميع عمليات التركيب والصيانة، استخدم قفازات العمل.
• يمكن استخدام الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المنخفضة، أو ذوي الخبرة غير الكافية، إذا كانوا تحت الإشراف، أو إذا تم تدريبهم على استخدام الجهاز بطريقة آمنة وفهموا المخاطر المرتبطة بذلك.

يجب أن يكون الأطفال تحت الإشراف ولا يجب أن يلعبوا بالجهاز. يجب ألا يقوم الأطفال بالتنظيف والصيانة دون إشراف.

• يجب أن تحتوي الغرفة على تهوية كافية عندما يُستخدم الشفاط في نفس الوقت مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى.
• يجب تنظيف الشفاط بشكل متكرر من الداخل والخارج (مرة واحدة على الأقل في الشهر)، مع اتباع ما هو مذكور في تعليمات الصيانة.
• عدم الامتثال لمعايير تنظيف الشفاط واستبدال وتنظيف المرشحات يزيد من خطر نشوب حريق.

يُمنع منعًا باتًا تحضير الطعام على لهب مكشوف تحت الشفاط.

لا تستخدم سوى المصابيح المحددة في قسم الصيانة/استبدال المصابيح في هذا الدليل.

استخدام اللهب المكشوف يضر بالمرشحات وقد يؤدي إلى نشوب حريق، لذلك يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت الإشراف لتجنب

إمكانية إعادة تدوير الزيت المستخدم.

تحذير: عندما يعمل سطح الطهي، قد تسخن الأجزاء التي يمكن الوصول إليها.

لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يتم تركيب الوحدة بالكامل.

فيما يتعلق بالتدابير التقنية وتدابير السلامة عند التخلص من الأبخرة، يجب الالتزام الصارم بما تنص عليه معايير السلطات المحلية المختصة. يجب أن يُخرج الهواء المستنفد عبر أنبوب، باستخدام أجهزة تعمل بالغاز أو أنواع وقود أخرى. - لا تستخدم أو تترك الشفاط دون مصابيح مثبتة بشكل صحيح مع خطر التعرض لصدمة كهربائية. - لا تستخدم الشفاط أبدًا دون شبكة مثبتة بشكل صحيح! - يجب ألا يُستخدم الشفاط أبدًا كسطح داعم، إلا إذا تم تحديد ذلك. - استخدم فقط البراغي المخصصة للتثبيت المرفقة مع المنتج أو مع مجموعة التركيب، وإذا لم تكن متوفرة، فاشترِ براغي من النوع الصحيح. - استخدم الطول الصحيح للبراغي كما هو محدد في دليل التركيب. في حالة الشك، استشر مركز الخدمة المعتمد أو الموظفين المؤهلين.

تحذير!

• قد يؤدي عدم تركيب البراغي والتجهيزات المناسبة للتثبيت وفقًا لهذه التعليمات إلى مخاطر حدوث صدمة كهربائية. لا تستخدم الجهاز مع مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز آخر يتم تشغيله تلقائيًا.

تم وضع علامة على هذا المنتج وفقًا للتوجيه الأوروبي 2012/19/EC بشأن التخلص من المعدات الكهربائية والإلكترونية (WEEE).

من خلال ضمان التخلص الصحيح من هذا المنتج، ستساعد في منع الآثار السلبية المحتملة على البيئة وصحة الإنسان.

الرمز الموجود على المنتج نفسه أو على المستندات المصاحبة يشير إلى أنه عند التخلص من هذا المنتج، لا يجوز التعامل معه كنفايات منزلية عادية. بدلاً من ذلك، يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية.

المعدات الإلكترونية للتخلص منها.

يجب أن يتم التسليم من قبل المستخدم وفقًا للقواعد المحلية للتخلص من النفايات.

لمزيد من المعلومات التفصيلية حول قواعد التعامل مع هذه المنتجات، وإعادة تدويرها ومعالجتها، يرجى الاتصال بالسلطات المحلية، أو خدمة التخلص من النفايات، أو المتجر الذي اشتريت منه هذا المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• الخصائص: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN55014-1; CISPR 14-1; EN55014-2; CISPR 14-2; EN/IEC61000-3-2; EN/IEC61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير على البيئة: قم بتشغيل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان أو البخار، واستخدم السرعات المتزايدة فقط في الحالات القصوى. استبدل مرشح الفحم عندما يكون ذلك ضروريًا للحفاظ على فعالية جيدة في تقليل الروائح. نظف المرشحات الدهنية/المرشحات عندما يكون ذلك ضروريًا للحفاظ على فعالية جيدة للمرشح الدهني. استخدم أقصى قطر لمجاري الهواء المحدد في هذا الدليل لتحسين الكفاءة وتقليل مستوى الضوضاء.

الاستخدام

الشفاط مخصص لشفط الدخان والأبخرة الناتجة عن الطهي وهو مخصص للاستخدام المنزلي فقط.

تم تصميم الشفاط للعمل في وضع استخراج الهواء إلى الخارج أو في وضع إعادة تدوير الهواء.

استخدام وضع استخراج الهواء

في هذا الوضع، يتم طرد الأبخرة إلى الخارج عبر أنبوب مرن متصل بحلقة التوصيل.

انتبه!

أنبوب العادم غير متضمن في المجموعة ويجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر أنبوب العادم مع قطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزودًا بمرشح فحم، فقم بإزالة

المرشح.

قم بتوصيل الشفاط بأنبوب العادم بقطر يتوافق مع فتحة مخرج الهواء (شفة التوصيل).

تركيب أنابيب بقطر أصغر سيؤدي إلى انخفاض قوة الشفط وزيادة ملحوظة في مستوى الضوضاء.

تخلي الشركة المصنعة مسؤوليتها عن أي شيء يتعلق بما سبق ذكره.

استخدم أنبوبًا بأقل طول ضروري. استخدم أنبوبًا بأقل عدد من الانحناءات (الزاوية القصوى للانحناء: 90 درجة) وتجنب التغييرات الحادة في مقطع الأنبوب.

الاستخدام في إعادة التدوير

الهواء

يُنصح باستخدام مرشح فحمي متوفر لدى الموزع. يتم تنقية الهواء المستخرج وإعادة تدويره قبل إعادته إلى الغرفة عبر الشبكة العلوية.

التركيب

يجب أن تكون المسافة بين الحافة السفلية لفتحة العادم وسطح الطهي 45 سم على الأقل للمواقد الكهربائية، و65 سم على الأقل للمواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب الموقد تنص على مسافة أكبر، فخذ ذلك في الاعتبار.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد الموضح على لوحة البيانات التقنية الموجودة داخل الجهاز. إذا كان القابس مزودًا، قم بتوصيل القابس بمقبس مركزي. يجب أن يتوافق مع اللوائح الحالية وأن يكون في مكان يسهل الوصول إليه. يمكن توصيله بالمقبس بعد التركيب. إذا لم يكن القابس مزودًا (توصيل مباشر بالشبكة) أو لم يكن المقبس المركزي في مكان يسهل الوصول إليه، فبعد التركيب أيضًا، استخدم مفتاحًا ثنائي القطب مناسبًا يضمن الفصل الكامل عن الشبكة في ظروف الجهد الزائد من الفئة الثالثة، وفقًا لتعليمات التركيب.

انتبه!

قبل توصيل نظام العادم الكهربائي بالشبكة والتحقق من عمله بشكل صحيح، تأكد من أن كابل الطاقة مثبت بشكل صحيح.

الوحدة مزودة بكابل كهربائي خاص؛ في حالة تلف الكابل، يجب طلبه من خدمة الصيانة الفنية.

التركيب

قبل بدء التركيب:

تحقق من أن أبعاد الجهاز الذي اشتريته مناسبة للمكان المختار لتركيبه. - قم بإزالة المرشحات الكربونية إذا كانت موجودة (انظر أيضًا القسم المقابل). يتم تركيب المرشحات مرة أخرى فقط إذا كنت ترغب في استخدام الشفاط في وضع إعادة التدوير. تحقق من عدم وجود أشياء متبقية داخل الشفاط تم وضعها هناك أثناء النقل (مثل أكياس البراغي، وقطع الغيار، وما إلى ذلك)، وإذا كانت موجودة، قم بإزالتها واحتفظ بها.

يجب تثبيت الجهاز على الجدران/الأسقف التي تكون في الغالب من الخرسانة. ومع ذلك، يجب استشارة فني مؤهل للتأكد من أن المواد مناسبة لهذا النوع من الجدران/الأسقف. يجب أن تكون الجدران/الأسقف قوية بما يكفي لتحمل وزن الجهاز.

يجب فحص العناصر الجدارية المعلقة، والتأكد من وجود مساحة كافية لتركيب الشفاط، بحيث يكون الوصول إلى لوحة التحكم ممكنًا دائمًا بحرية.

فقط لبعض الموديلات

حسب الطلب، يمكنكم طلب حجر زخرفي؛ تحققوا من البائع المعتمد، هل هذه الإمكانية متوفرة لطرازنا.

نوصي بتركيب الموقد بعد شراء الحجر وفحص الطريقة الأكثر أمانًا للتركيب مسبقًا.

الشكل 5-14-15-16-17

التشغيل

T1. ضوء التشغيل/الإيقاف

T2. تقليل السرعة

الضغط على الزر "T2" يقلل السرعة، وينتقل من السرعة 4 (القصوى) إلى السرعة 1. الضغط على الزر "T2" أثناء تشغيل السرعة 1، يقوم بإيقاف تشغيل الشفاط.

T3. زيادة السرعة

الضغط على الزر T3، ينتقل الشفاط من حالة الإيقاف OFF إلى السرعة 1.

الضغط على الزر (الشفاط قيد التشغيل ON) يزيد من سرعة المحرك من السرعة 1 إلى السرعة 4 (القصوى).

سرعة الإجابة تتوافق مع الإعداد المختار.

السرعة 1 - المؤشر الضوئي 1

السرعة 2 - ضوء 2

السرعة 3 - ضوء 3

السرعة 4 (شدة) - ضوء 4 (وميض)

يمكن برمجة السرعة الشديدة لمدة زمنية. البرمجة القياسية - 5 دقائق، وبعد انقضاء هذا الوقت تتحول الشفاطة إلى السرعة 2.

لإيقاف السرعة الشديدة قبل انقضاء الوقت المبرمج، اضغط على الزر T2، وتتحول الشفاطة إلى السرعة 3.

T4 برمجة السرعة

الضغط على الزر T4 ينشط برمجة السرعة. وبعد انقضاء الوقت المبرمج تنطفئ الشفاطة.

البرمجة موزعة على النحو التالي:

السرعة 1 - 20 دقيقة (ضوء 1 وامض)

السرعة 2 - 15 دقيقة (ضوء 2 وامض)

السرعة 3 - 10 دقائق (ضوء 3 وامض)

السرعة 4 (شديدة) - 5 دقائق (ضوء 4 وامض)

أثناء التشغيل المبرمج، الضغط على الزر T2 يخرج الشفاطة من الوضع المبرمج ويقلل السرعة.

الضغط على الزر T3 يخرج الشفاطة من الوضع المبرمج ويزيد السرعة.

الضغط على الزر T4 يخرج الشفاطة من الوضع المبرمج، محافظًا على السرعة المضبوطة.

إشارة إنذار الفلتر المعدني

بعد 40 ساعة من العمل سيبدأ الوميض الضوئي 1.

عند ظهور إشارة إنذار الفلتر المعدني يجب تنظيفه.

اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

ستصدر إشارة "BEEP" ويتوقف الوميض الضوئي 1.

إشارة إنذار الفلتر الكربوني

بعد 160 ساعة من العمل سيبدأ الوميض الضوئي 2.

عند ظهور إشارة إنذار الفلتر الكربوني يجب استبداله.

اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

ستصدر إشارة "BEEP" ويتوقف الوميض الضوئي 2.

إذا تم تفعيل إشارات إنذار الفلترين معًا، فستبدأ الأضواء 1 و2 بالوميض بالتناوب.

لإعادة ضبط إشارات الإنذار، اضغط على الزر المحدد مرتين.

في المرة الأولى يتم إعادة ضبط إشارة إنذار الفلتر الكربوني، وفي المرة الثانية يتم إعادة ضبط إشارة إنذار الفلتر المعدني.

في الوضع القياسي، إشارة إنذار الفلتر الكربوني

غير مفعلة.

قبل تشغيل جهاز تنقية الهواء، يجب تنشيط فلتر الفحم.

تنشيط فلتر الفحم:

أوقف تشغيل المروحة (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، ستضيء أضواء مؤشر التنشيط فورًا، مما يشير إلى أن الفلاتر تعمل في تلك اللحظة.

ستصدر المروحة صوتًا "BEEP" وسيومض الضوء 2 لمدة ثانيتين.

ستبقى الأضواء 1 و2 مضاءة لمدة ثانيتين تقريبًا قبل أن تنطفئ المروحة (OFF).

إلغاء تنشيط فلتر الفحم:

أوقف تشغيل المروحة (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، ستضيء أضواء مؤشر التنشيط فورًا، مما يشير إلى أن الفلاتر تعمل في تلك اللحظة.

ستصدر المروحة صوتًا "BEEP" وسينطفئ الضوء 2.

سيبقى الضوء 1 مضاءً لمدة ثانيتين تقريبًا قبل أن تنطفئ المروحة (OFF).

العناية

التنظيف

للاستخدام الطويل، استخدم قطعة قماش ناعمة مبللة بمحلول منظف محايد. لا

تستخدم أي مواد كاشطة أو مذيبات.

لا تستخدم منتجات تحتوي على مواد كاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9، الصفحات 22-23

صيانة اللوحة

التفكيك:

- اسحب اللوحة لأعلى (على مسافة حوالي 2 سم)؛ - ثم أزل اللوحة.

التنظيف:

يُستخدم هذا الجهاز لقياس نبضات القلب، ويُمنع استخدامه مع السوائل غير الصحيحة.

لا تستخدم منتجات تحتوي على مواد كاشطة. لا تستخدم الكحول!

التركيب:

قم بتشغيل العملية بالترتيب العكسي للتفكيك.

تحذير! يجب التحقق من أن اللوحة مثبتة جيدًا في مكانها.

فلتر التأخير

الشكل 10-21

يحبس جزيئات الشحوم المنبعثة من الطهي.

فلتر متسخ (إذا كانت سيارتك مزودة بمؤشر اتساخ الفلاتر، فسيشير إلى هذه الحاجة). لا تستخدم مواد تنظيف قوية أو يدويًا في غسالة الأطباق عند درجة حرارة منخفضة.

في دورة الغسيل الاقتصادية.

قد يحدث بعض تغير اللون في مرشح غسالة الأطباق، لكن خصائص الترشيح تبقى دون تغيير تمامًا.

لإزالة مرشح الشطف، اسحبه نحوك.

فلتر الكربون (فقط في وضع إعادة التدوير)

شكل 20

يتم تشبع فلتر الكربون تدريجيًا خلال فترة تتراوح بين أكثر أو أقل من فترة تشغيل يومية، تحدد حسب نوع الماء وتكرار تنظيف مرشحات حبس الأوساخ. في كل الأحوال، استبدل الخرطوشة على الأقل كل 4 أشهر (أو عندما يشير نظام مؤشر تشبع الفلاتر، إذا كان متوفرًا في طرازك، إلى هذه الحاجة).

فلتر الكربون لا يخضع للغسيل أو التجديد.

فلتر الكربون الدائري

قم بتغطية الفلاتر من الجانبين لحماية شبكات حماية محرك المروحة، ثم قم بتدوير الفلتر في اتجاه عقارب الساعة.

للفك: قم بتدويره عكس اتجاه عقارب الساعة.

استبدال المصابيح

شكل 24

الجهاز مزود بإضاءة LED. توفر المصابيح إضاءة مثالية، وعمرها الافتراضي يتجاوز عمر المصابيح التقليدية بـ 10 مرات، وتوفر 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بمركز الخدمة المعتمد.

وفقاً للمبادئ التوجيهية الواردة في هذا الدليل. بشكل عام، يتحمل المستخدم المسؤولية عن أي أخطاء أو أضرار أو إصابات قد تحدث نتيجة لاستخدام الجهاز بشكل غير صحيح وفقاً للإرشادات الواردة في هذا الدليل. تم تصميم غطاء العادم للاستخدام المنزلي فقط، وليس للاستخدام التجاري أو الصناعي.

قد يختلف مظهر الشفاط قليلاً عن الصور الموضحة في هذا الدليل، ولكن في أي حال من الأحوال، تظل تعليمات التركيب والصيانة والتشغيل كما هي.

من المهم الاحتفاظ بهذا الدليل للرجوع إليه في أي وقت. عند البيع أو النقل أو إعادة التأجير، تأكد من أن الدليل مع الجهاز. - اقرأ التعليمات بعناية: فهي تحتوي على معلومات هامة حول التركيب والاستخدام والأمان. يُحظر إجراء أي تعديلات كهربائية أو ميكانيكية على الجهاز في القنوات الداخلية. - قبل البدء في تركيب الجهاز، افحص جميع المكونات بحثاً عن أي عيوب أو تلف. في حالة وجود أي خلل، اتصل بمكان البيع وتوقف عن تركيب الجهاز.

ملاحظة: الأجزاء المميزة بعلامة (*) هي ملحقات إضافية تُباع مع بعض الموديلات فقط، أو أجزاء غير متضمنة في العبوة ويجب شراؤها.

الاحتياطات الأولية

قبل البدء في أي عملية تنظيف أو صيانة، افصل الجهاز عن مصدر التيار الكهربائي عن طريق سحب القابس من المقبس أو إيقاف تشغيل القاطع الرئيسي.

- لعمليات التركيب والصيانة، استخدم القفازات الواقية. - يمكن استخدام الجهاز من قبل الأطفال فوق 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو ذوي الخبرة أو المعرفة غير الكافية، إذا كانوا تحت الإشراف أو تم تدريبهم على استخدام الجهاز بأمان وفهموا المخاطر المرتبطة به.

يجب أن يكون الأطفال تحت الإشراف ولا يجوز لهم اللعب بالجهاز. يجب ألا يتم التنظيف والصيانة من قبل الأطفال دون إشراف. - يجب أن تكون الغرفة جيدة التهوية عند استخدام الشفاط في نفس الوقت مع أجهزة أخرى تعمل بالغاز أو الوقود. - يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهرياً)، مع اتباع التعليمات الواردة في دليل الصيانة. عدم الالتزام بمعايير التنظيف واستبدال المرشحات يزيد من خطر نشوب حريق. يُحظر تماماً الطهي فوق اللهب المكشوف تحت الشفاط. - لاستبدال المصابيح، استخدم فقط نوع المصابيح المحدد في قسم الصيانة/استبدال المصابيح في هذا الدليل.

يجب أن تكون الأجهزة تحت المراقبة ولا ينبغي تركها دون إشراف. لا ينبغي إجراء عمليات التنظيف والصيانة دون إشراف. - يجب أن تكون الغرفة جيدة التهوية عند استخدام الشفاط في نفس الوقت مع أجهزة أخرى تعمل بالغاز أو بوقود آخر. - يجب تنظيف الشفاط بشكل متكرر من الداخل والخارج (مرة واحدة على الأقل شهريًا)، مع الالتزام بأي تعليمات واردة في دليل الصيانة. عدم الالتزام بمعايير التنظيف واستبدال المرشحات يزيد من خطر نشوب حريق. يُمنع منعًا باتًا الطهي بلهب مكشوف تحت الشفاط. - بالنسبة للإضاءة، يجب استخدام فقط نوع المصابيح المحدد في قسم الصيانة/استبدال المصابيح في هذا الدليل.

استخدام اللهب المكشوف يضر بالمرشحات وقد يؤدي إلى نشوب حريق، لذلك يجب تجنبه في جميع الحالات.

يجب إجراء التوصيل الكهربائي بواسطة فني مؤهل لتجنب خطر نشوب حريق.

تحذير: عندما تعمل الأسطح الساخنة، قد تصبح الأجزاء التي يمكن الوصول إليها ساخنة.

هذا الجهاز غير مخصص للاستخدام من قبل الأشخاص (بمن فيهم الأطفال) ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة، أو الذين يفتقرون إلى الخبرة والمعرفة، إلا إذا كانوا تحت الإشراف أو تلقوا تعليمات حول استخدام الجهاز من قبل شخص مسؤول عن سلامتهم. يجب مراقبة الأطفال للتأكد من أنهم لا يلعبون بالجهاز. لا تستخدم الجهاز بدون تركيب صحيح للشبكة الواقية. لا تستخدم الجهاز أبدًا بدون تركيب صحيح للشبكة الواقية! يجب ألا يستخدم الجهاز على سطح عمودي، إلا إذا تم تحديد ذلك. استخدم البراغي لتركيب الجهاز مع المنتج، وإذا لم تكن البراغي متضمنة، قم بشراء البراغي بالطول الصحيح. استخدم الطول الصحيح للبراغي كما هو محدد في دليل التثبيت. - في حالة الشك، استشر مركزًا معتمدًا أو موظفين مؤهلين.

تحذير!

قد يؤدي عدم تثبيت البراغي بشكل صحيح وفقًا لهذه التعليمات إلى خطر حدوث صدمة كهربائية. - لا تستخدم الجهاز مع مؤقت أو مؤقت خارجي أو نظام تحكم عن بعد منفصل، إلا إذا كان الجهاز مزودًا بهذه الأجهزة.

تم وضع علامة هذا المنتج وفقًا للتوجيه الأوروبي 2012/19/EC بشأن التخلص من المعدات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص الصحيح من هذا المنتج، ستساعد في منع العواقب السلبية المحتملة على البيئة وصحة الإنسان، والتي قد تنتج عن التعامل غير السليم مع النفايات.

الرمز الموجود على المنتج نفسه أو على مستنداته المصاحبة يشير إلى أنه لا يجوز التخلص من هذا المنتج مع النفايات المنزلية العادية. يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. يجب أن يتم التخلص من النفايات وفقًا للقواعد المحلية للتخلص من النفايات. لمزيد من المعلومات حول قواعد التعامل مع هذا

المنتج، وإعادة تدويره، يرجى الاتصال بالسلطات المحلية، أو خدمة التخلص من النفايات، أو المتجر الذي اشتريت منه هذا المنتج.

تم تصميم هذا المنتج واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• معايير الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. إرشادات التشغيل والصيانة لتقليل التأثير على البيئة: افصل الجهاز عن مصدر الطاقة عندما لا يكون قيد الاستخدام، واتركه يعمل لبضع دقائق بعد الطهي. قم بزيادة السرعة في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم السرعة القصوى في حالات الطهي الشديد. للحفاظ على الكفاءة المثلى، استبدل مرشح الفحم عند الحاجة. للحفاظ على كفاءة مرشح الشحوم، قم بتنظيفه عند الحاجة. استخدم أقصى قطر لمجاري الهواء كما هو موضح في التعليمات لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

تم تصميم غطاء المحرك للاستخدام المنزلي والعادي، ويتكون أثناء تحضير الطعام وهو مخصص للاستخدام المنزلي.

تم تصميم الجهاز للعمل في وضع الاستخراج، أو في وضع إعادة التدوير مع إعادة تدوير الهواء.

خيار التوصيل

عند توصيل مخرج الهواء، أغلق فتحة إعادة التدوير بغطاء التوصيل.

تحذير!

أنبوب المخرج غير مزود، لذا يجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر أنبوب المخرج مع قطر حلقة التوصيل.

تحذير!

إذا كان غطاء المحرك مزودًا بمرشحات فحم، فيجب إزالتها.

قم بتوصيل أنبوب المخرج وفتحة المخرج بقطر متوافق مع مدخل الهواء (باستخدام الموصل).

استخدام أنابيب المخرج والفتحات ذات القطر الأصغر يؤدي إلى تقليل كفاءة التشغيل وزيادة مستوى الضوضاء بشكل ملحوظ.

لذلك، لا نتحمل أي مسؤولية عن ذلك.

استخدم أقصر قناة ممكنة.

! أدخلوا قناة العادم بعدد محدد من الدورات (الحد الأقصى لزاوية الدوران: 90 درجة)! يُنصح بتجنب التغيرات المفاجئة في مساحة المقطع العرضي لقناة العادم.

خيار مع مرشح

أدخلوا المرشح، ثم قوموا بتشغيله وإيقافه ثم أعدوا تشغيله. لاستخدام الغطاء في كامل الوضع، من الضروري تثبيت نظام المرشحات بمفتاح التشغيل.

التركيب

يجب أن تكون المسافة السفلية بين قناة العادم والموقد على الموقد الغازي 45 سم على الأقل، وفي حالة المواقد الكهربائية 65 سم، وفي حالة مواقد الغاز والمواقد المدمجة.

يجب مراعاة الارتفاعات المذكورة في تعليمات تركيب الموقد الغازي.

التوصيل بالتيار الكهربائي

يجب أن يتوافق الجهد الكهربائي مع الخصائص المذكورة على اللوحة الموجودة داخل الغطاء. إذا كانت القابس مرفقًا مع الغطاء، فقم بتوصيل القابس بمأخذ التيار المطابق للمعايير الحالية والموجود في مكان يسهل الوصول إليه، بحيث يمكن فصله بعد التركيب. إذا لم يكن القابس مرفقًا (توصيل مباشر بالتيار الكهربائي) أو إذا لم يكن المأخذ في مكان يسهل الوصول إليه، فيجب استخدام مفتاح ثنائي القطب موثوق يضمن الفصل الكامل عن الشبكة في ظروف الجهد الزائد من الفئة الثالثة، وفقًا لقواعد التركيب.

تحذير!

قبل إعادة توصيل الغطاء بالتيار الكهربائي، تحقق من صحة العمل، وتأكد من أن سلك الشبكة قد تم تركيبه بشكل صحيح.

يحتوي غطاء العادم على سلك توصيل خاص؛ في حالة تلف السلك، استبدله في خدمة الصيانة الفنية.

التركيب

قبل التركيب:

• تحقق من أن أبعاد العينة المقطوعة مناسبة للمكان المختار للتركيب. قم بإزالة أي مرشحات موجودة (إن وجدت) ثم أعد تركيبها إذا كنت ترغب في استخدام الغطاء في وضع إعادة التدوير.
• تحقق من أن الجزء الداخلي للغطاء لم يتسخ أثناء النقل (مثل الأكياس البلاستيكية، أوراق الضمان، إلخ)، وإذا كان كذلك، قم بإزالتها.

36epexiTb.

في مجموعة التركيب تدخل براغي للتثبيت، مصممة لمعظم أنواع الجدران/الأسقف. لكن يجب التوجه إلى فني مؤهل للتحقق من ملاءمة المواد حسب نوع الجدار أو السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن التركيب.

إذا كانت اللوحة الجانبية أو السقف غير كافيين، يرجى التحقق من وجود مساحة كافية بعد التركيب، ويجب أن يكون بدون عوائق للوحة التحكم.

لطرز معينة فقط

يمكن شراء ملحقات إضافية مثل صندوق زخرفي، تحقق من المتجر أو من الطراز الذي اشتريته، فقد تتوفر هذه الإمكانية.

يوصى بتركيب التركيب بعد شراء الصندوق، لمعرفة أفضل طريقة للتثبيت.

الشكل 5-14-15-16-17

الوظائف

T1

T2 1 2 3 4 O O O O

T3

T4

T1. مفتاح التشغيل/الإيقاف

T2. تغيير الكثافة

بالضغط على الزر "T2"، نحصل على تغيير الكثافة، من الكثافة 4 (شديدة) إلى الكثافة 1.

اضغط على الزر "T2" لتشغيل الجهاز بسرعة 1، ثم ينتقل إلى وضع OFF.

T3 زيادة السرعة

اضغط على الزر T3، ينتقل من وضع OFF إلى السرعة 1.

اضغط على الزر (في حالة ON) لزيادة السرعة تدريجياً من السرعة 1 إلى السرعة 4 (شدة عالية).

كل سرعة تتوافق مع تشغيل ضوء مؤشر معين.

السرعة 1 - الضوء 1

السرعة 2 - الضوء 2

السرعة 3 - الضوء 3

السرعة 4 (شدة عالية) - الضوء 4 (وامض)

يمكن برمجة السرعة العالية مسبقاً. البرمجة القياسية - بعد 5 ثوانٍ من الانتهاء، يتحول الزر إلى السرعة 2.

لإيقاف هذا الوضع قبل الوقت المبرمج مسبقاً، اضغط على الزر T2، يتحول إلى السرعة 3.

T4 برمجة السرعة للوقت

دورة برمجة الوقت

اضغط على الزر T4، بعد انتهاء الوقت المحدد، سيتم إيقاف تشغيل الجهاز.

برمجة الوقت موضحة في النقاط التالية:

الوضع 1-20 × بنين (ضوء 1 متر)

الوضع 2-15 × بنين (ضوء 2 متر)

الوضع 3-10 × بنين (ضوء 3 متر)

الوضع 4 (مكثف) - 5 × بنين (ضوء 4 متر)

عند الضغط على الزر T2، يتم تشغيل الوضع المبرمج مسبقًا وتتغير السرعة.

عند الضغط على الزر T3، يتم تشغيل الوضع المبرمج مسبقًا وتزداد السرعة.

عند الضغط على الزر T4، يتم تشغيل الوضع المبرمج مسبقًا ويبقى على السرعة المضبوطة.

إشارة الفلتر

الشكل 74: بعد 40 ساعة من تشغيل الضوء 1، يومض المؤشر.

عند ظهور هذه الإشارة، يجب استبدال الفلتر.

لإيقاف الإشارة، يجب الضغط على الزر T4 لمدة 5 ثوانٍ.

ستستمر الإشارة والضوء 1 في الوميض.

إشارة فلتر الكربون

الشكل 160: بعد ساعة من تشغيل الضوء 2، يومض المؤشر.

عند ظهور إشارة فلتر الكربون، يجب استبداله.

لإيقاف تشغيل الإشارة، يجب الضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سوف تومض الإشارة والضوء 2 مرتين لقبول الأمر.

عندما تومض الإشارة الخاصة بفلتر الهواء والضوء 1، سيتم إصدار صوت تنبيه.

لإيقاف تشغيل الإشارة، كرر العملية المذكورة أعلاه مرتين.

في المرة الأولى تومض إشارة فلتر الفحم، وفي المرة الثانية تومض إشارة فلتر الهواء.

في الوضع القياسي، إشارة فلتر الفحم غير مفعلة.

إذا كنت تستخدم الشفاط مع إعادة تدوير الهواء، يجب تفعيل إشارة فلتر الفحم.

تفعيل إشارة فلتر الفحم:

اضبط الشفاط على OFF واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، سوف تومض الأضواء المقابلة لإشارات الفلاتر النشطة حاليًا.

سوف تومض الإشارة والضوء 2 لمدة ثانيتين.

سوف تومض الأضواء 1 و 2 لمدة ثانيتين، قبل أن يعود الشفاط إلى وضع OFF.

إيقاف تشغيل إشارة فلتر الفحم:

اضبط الشفاط على OFF واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، سوف تومض الأضواء المقابلة لإشارات الفلاتر النشطة حاليًا.

بنطجكا بنضغط يومرن إشارة وسيط نويو2 فيمكتيستا.

Сигнал буде сигналізатором 2", перед тим як вентиляція повернеться в стан OFF.

Догляд

Чистка

للاستخدام، استخدم فقط قطعة قماش ناعمة مبللة بمحلول محايد. لا تستخدم أي منظفات أو أدوات للتنظيف!

لا تستخدم المواد الكاشطة. لا تستخدم الكحول!

Панель

Мал. 8-9_22-23

Обслуговування панелі

Демонтаж:

-Потягніть панель вгору (на відстань близько 2 см);

-Потягніть панель вниз.

Чистка:

يمكن استخدام هذه الأداة كوسيلة محايدة للتحقق من صحة البيانات. عند استخدامها، استخدم القفازات كوسيلة محايدة.

يُحظر استخدام وسائل تحتوي على أجزاء كاشطة. لا تستخدم الكحول!

MOHTAX :

Bukohatni i npotnJIeXHi iJam 0do demoHTaxy.

Ybara! 3aBxDn nepeBipRyTe 106 nAHeNb 6yna do6pe 3aΦiKoBaHa Ha CBOeMy MiCJI.

Φiltp 3atpnmkn KnpiB

Man. 10-21

3atpmye xnpoBI cnonyehn, 10 BnHnKaOTb nID yac npiroTsyBaHH iKi.

PONHHeN YUCTNTICnOdHn pa3 B MICAuB (a60 KOIN CmCTema IHDnKauiI nepeoNBHeHHaФJIbTIPB, JxuO e y Bauii MoDeni, BKA3ye Ha daHy Heo6XiHcTB), 3 BKNOpNCtHaHRM HearpECBHNX MMIOHX 3aoc6BpyuHY a60 B NocyDMOnOH MuAunHi npn Hn3bKi TEMnepatyi I KOPOTKOMY LkNl.

Pn MNTI B NocydomNoui MaunH MoKe MaTn Mice DeKe 3He6apBHeHn FInbTpY,npote Ioro FInbtpuyOchi XapakTepeCTKn 3aJIuAOTbcr He3MiHHMn.

ДлЯЗнгТяпьту 3атримки луруnotогнь ha cebe npужнHy руку BiДчелпеняпьту.

ByrilbHm fIbTp (TilbKn B pexnmi peunpkylauii) Man. 20

HacuHicb ByrInbHoro fipbtpy nepeBipReTc nicIa 6Ibaw a0e MeHs DoBOrO BnKOpNCTAHnB B 3aJexKHOCTi BiD Tmny pnt Ta perynpHoCTi YUneeHH JxIpOnorlnHaUOro

φínbtpy. y 6ydb-яkomy Bnnaikky Heo6xidno 3amHraTn karptndk npinhaMnHi cepe3 KOxHi QOTpN MiCraI (a60 KOJI NcStema iHnkaQi HacnueHoCTi φiNbTpB - JAKIo Taka nepe6bauheHa bawij MoedeI - Bka3ye Ha Taky Heo6xIdHictb) HE niDnlae MmTIOu NoHOBLeHHO.

KpynnBvrlbHnΦiltp

PnKnactn pInbTp n no 0nbDi CTOpOnn IJn NOkpnTTa3axnCHnx pNsiTOK potopa DnBHyna, nicJyoro NOBepHytn pInbTp 3a roDHHNKOBHO CTpiKIO.

ДяЗHA附T-NOBEPHyTN pInbTp npOTn rOdiHHNKOBoi CTPIIK.

Man. 24

Внутрішня система освітлення на основі технології діодів (LED).

Вони забезпечують оптимальне освітлення, тривалість їх у 10 разів вища від звичайних лампочок та дають 90% економії електроенергії.

Для заміни контактуйте авторизований сервісний центр запасних частин.

Виробник не несе відповідальності за збитки, спричинені неправильним використанням приладу. Якщо прилад використовується не за призначенням, гарантія втрачає чинність.

Кожен пристрій може бути підключений лише до мережі, зазначеної на табличці. Підключення, технічне обслуговування та ремонт повинні виконуватися кваліфікованим персоналом.

Уважно прочитайте цю інструкцію перед використанням приладу. Якщо ви не дотримуєтесь інструкцій, ви можете втратити гарантію. Не використовуйте прилад, якщо він має пошкодження електричної або механічної конструкції, або якщо є ознаки зношування. Звертайтеся до сервісного центру для ремонту.

Примітка: (^*) Деякі моделі можуть мати додаткові функції (залежно від моделі), але аксесуари можуть продаватися окремо.

Інструкції

Перед чищенням або технічним обслуговуванням від'єднайте прилад від електричної мережі.

Під час встановлення та технічного обслуговування дотримуйтесь інструкцій. - Цей пристрій призначений для використання в домашніх умовах, а не для промислового використання.

Перед використанням приладу переконайтеся, що він правильно встановлений та підключений.

Не дозволяйте дітям гратися з елементами керування або вмикати прилад.

Чищення та технічне обслуговування повинні виконуватися під наглядом дорослих. - Якщо прилад використовується з газовим або іншим пальним, необхідно забезпечити належну вентиляцію. Чищення слід проводити регулярно, дотримуючись інструкцій з технічного обслуговування. Можна використовувати стандартні засоби для чищення. - Для встановлення використовуйте лише ці

Бұл нұсқаулық «Техникалық қызмет көрсету/Пайдалану айырып тастау» белгісінде көрсетілген жұмыс тәртібін растайды.

Ауыз қуысының пайдаланушылар үшін зиян және ерте қауіпті болуы мүмкін, сондықтан одан әрі қолдануға болмайды.

Майлы тамақты қызын немесе ханның кетпеуін қамтамасыз ету үшін, тамақты абайлап құйып қажет.

САҚ БОЛЫҢЫЗ: Сорғының қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызын кетуі мүмкін.

• Орнату тек ақталмаған құрылғы электр желісіне қосыңыз.
• Бұл құрылғыға қарсы қолданылатын техникалық және қауіпсіздік шараларын ескеріп, дәрігерлік бұйрық органдары белгілеген ережелерді мұқият орындау міндетті. Осы құрылғыны арқылы таза газ немесе басқа отынды жағатын құрылғылардан шыққан түтіндерді шығару сияқты басқа мақсаттарда пайдалануға болмайды. Электр тоғының қауіпті болуы мүмкін, сондықтан сорғыны пайдалануға болмайды және қайырмаңыз. Топарлықты түрде бекітілген сорғыны пайдалануға болмайды. Арнайы көрсетілмеген, сорғының қақпағы белгіленген пайдалануға болмайды.
• Тек орнату үшін еңімен бірге берілген бекіту құралдарын пайдаланыңыз, егер берілмесе, бұдан басқа түрлі сатып алыңыз. Бұл құралдардың орнату нұсқаулығында көрсетілген түрізді пайдаланыңыз. Күмәндансаңыз, өкілетті қызмет көрсету болымына немесе түрлі маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ!

-Бұл құрылғыларды немесе басқа құрылғыларды осы нұсқауларға сәйкес орнату электр қауіптерге әкелуі мүмкін. - Бағдарламалық, тамермен, беке қауіпті басқару құрылғысымен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданыңыз.

Электрлік және электрондық аспаптар қатаңдағы асқан жөніндегі 2012/19/EC Еуропалық Директива (WEEE) сәйкес берілген енім таңбаланды.

Берілген енімді түрлі қатаңдағы асқан қамтамасыз етпесеңіз, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуге ықпал етесіз.

Аспапты немесе қолдама құжаттарын таңбасы берілген аспапты қатаңдағы асқанда дұрыс түрде қайта өңдеуге болмайды. Оның орнына электрлік және электрондық аспаптар қатаңдағы асқанға арналған қабылдау нүктесіне тапсыру керек.

استخدم الجهاز فقط وفقًا للتعليمات المحددة في هذا الدليل.

أدخل المصفاة في مكانها، ثم أدخل الجهاز في المقبس وقم بتشغيله. إذا لم تعمل المصفاة بشكل صحيح، فافصلها عن التيار الكهربائي واتصل بمركز الخدمة.

يجب تنظيف المرشحات بانتظام:

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

تعليمات التخلص من الجهاز القديم:

عند بدء التشغيل، قد تظهر رائحة خفيفة ودخان لفترة قصيرة. هذا طبيعي. إذا كانت الرائحة قوية، فافصل الجهاز واتصل بمركز الخدمة. للحفاظ على الأداء الجيد، نظف المرشحات بانتظام.

إذا لزم الأمر، استبدل الفلاتر. للحفاظ على الأداء الجيد، استبدل الفلاتر إذا لزم الأمر. يجب إجراء الصيانة والإصلاحات بواسطة فني مؤهل.

التشغيل

يجب استخدام الجهاز فقط للغرض المقصود منه، وهو استخراج الهواء والروائح من المطبخ.

لا تستخدم الجهاز بدون مرشح أو مع مرشح تالف.

تعليمات التشغيل

هذا الجهاز مزود بمرشحات يجب تنظيفها أو استبدالها بانتظام.

تحذير!

يجب أن يكون قطر مخرج الهواء مساويًا لقطر مجرى الهواء.

تحذير!

يجب استخدام القفازات الواقية عند التعامل مع المواد الكيميائية، فهي ضرورية للسلامة.

عند استخدام القفازات الواقية مع المواد الكيميائية، يجب اتباع التعليمات الموجودة على الملصق (الجرعة الموصى بها).

عند استخدام القفازات الواقية مع المواد الكيميائية، يجب اتباع التعليمات الموجودة على الملصق، وارتداء القفازات الواقية، واتباع إرشادات السلامة.

! الحد الأدنى لدرجة حرارة التشغيل هو 0 درجة مئوية. ! الحد الأقصى لدرجة حرارة التشغيل هو 90 درجة مئوية. ! لا تقم بثني الخرطوم أو ليه بشكل مفرط.

فوهة الماء

يجب استخدام الماء النظيف فقط، ويمكن استخدامه للشرب.

عند استخدام الماء، يجب تجنب ملامسة الأجزاء الكهربائية، ويجب استخدام الماء بحذر.

التوصيل

يجب أن تكون المسافة بين القاطع الكهربائي واللوحة الكهربائية 45 سم على الأقل.

بالنسبة للغاز أو المواقد المدمجة، يجب ألا تقل المسافة عن 65 سم.

إذا كانت مسافة الغاز أو الموقد أكبر من المطلوب، فيجب تعديلها.

التوصيلات الكهربائية

يجب أن يتم التوصيل الكهربائي بواسطة فني مؤهل وفقًا للوائح الفنية. إذا كان القاطع الكهربائي مركبًا، فيجب فصله عن التيار الكهربائي قبل أي صيانة. إذا لم يكن القاطع الكهربائي مركبًا (أي أنه غير موصول)، أو إذا لم يتم فصل التيار الكهربائي بعد التركيب، فيجب فصل التيار الكهربائي عن طريق قاطع الدائرة الرئيسي.

تحذير!

قبل توصيل القاطع الكهربائي، تأكد من أن الكابل الكهربائي غير موصول بالتيار الكهربائي.

يجب استبدال الأجزاء التالفة أو المكسورة. لاستبدالها، يجب عليك الاتصال بالمنظمات المختصة للقيام بالعمل اللازم.

تحذير

عند بدء التشغيل:

• تأكد من أن جميع الأجزاء في حالة جيدة وخالية من التلف.
• إذا كانت الأجزاء (المرشحات) متسخة أو تالفة، فاستبدلها. إذا لم تكن متأكدًا من حالتها، فيجب استبدالها. الأجزاء البالية، خراطيش الحبر، إلخ. يجب تخزين المواد الاستهلاكية في عبواتها الأصلية (الموضوعة للحماية من التلف). خذها واحفظها في مكان آمن.

يجب تثبيت الأجزاء على اللوحة/الجسم باستخدام أدوات التثبيت (المشابك) دون أي حركة. بعد ذلك، يجب أن تكون اللوحة/الجسم ثابتة بشكل صحيح لتجنب أي اهتزاز أثناء التشغيل. يجب أن تكون اللوحة/الجسم مثبتة بإحكام.

في حالة وجود أجزاء بارزة أو حواف حادة أو أجزاء قابلة للكسر، يجب أن تكون المنطقة المحيطة بها خالية من العوائق وأن تكون الإضاءة كافية لرؤية المنطقة بوضوح.

فقط للاستخدام في الداخل

يجب عدم استخدام الجهاز في الهواء الطلق. يجب حماية الجهاز من الرطوبة والحرارة الزائدة. لتجنب أي خطر، يجب استخدام الجهاز فقط في الأماكن الجافة.

الشكل 5-14-15-16-17

التشغيل

T1. توصيل/فصل الطاقة

T2. إزالة الغطاء

لإزالة الغطاء (الجزء العلوي) من الجزء 1، اضغط على زر «T2».

اضغط على زر T2 لفتح الغطاء، ثم قم بإزالته في الاتجاه المشار إليه.

T3 صمام التحكم

T3 صمام التوقيت، قم بتشغيله عند السرعة الأولى.

لضبط الصمام (صمام التحكم) للمحرك من السرعة الأولى إلى الرابعة، اضغط على صمام التوقيت.

يجب أن يكون الصمام في كل سرعة في الموضع الصحيح.

السرعة الأولى - الموضع الأول للصمام

السرعة الثانية - الموضع الثاني للصمام

السرعة الثالثة - الموضع الثالث للصمام

السرعة الرابعة (التحكم) - الموضع الرابع للصمام (السرعة القصوى)

يتم ضبط الصمام على أساس الوقت القياسي، وعند الانتهاء، يتم نقله إلى السرعة الثانية.

لتشغيل وظيفة ضبط الوقت، اضغط على صمام T2، ثم يتم نقله إلى السرعة الثالثة.

ضبط وقت السرعة T4

يتم ضبط وقت السرعة بالضغط على صمام T4، وعند انتهاء الوقت، يتم تشغيل الصمام.

أوقات الضبط هي:

السرعة الأولى: 20 دقيقة (الموضع الأول للصمام)

السرعة الثانية: 15 دقيقة (الموضع الثاني للصمام)

3-قارىق (10 دقيقة) (3-قارىق ديودى قىلىقتايدى)

4-قارىق (قارقىندى) - 5 دقائق (4-قارىق ديودى قىلىقتايدى)

عند الضغط على الزر T2 في وضع التشغيل، يتم تشغيل وضع الإيقاف السريع.

عند الضغط على T3، يتم تشغيل وضع الإيقاف السريع.

عند الضغط على T4، يتم تشغيل وضع الإيقاف السريع.

إشارة الماء

بعد 40 ثانية من التشغيل، يتم فتح الصمام الأول.

عند عدم وجود ماء، يتم إصدار إشارة الماء.

لإيقاف الإشارة، اضغط على T4 لمدة 5 ثوانٍ.

يتم إيقاف إشارة "الماء" تلقائيًا بعد فتح الصمام الأول.

إشارة الكمبيوتر

بعد 160 ثانية من التشغيل، يتم فتح الصمام الثاني.

عند عدم وجود كمبيوتر، يتم إصدار إشارة الكمبيوتر.

لإيقاف الإشارة، اضغط على T4 لمدة 5 ثوانٍ.

يتم إيقاف إشارة "الكمبيوتر" تلقائيًا بعد فتح الصمام الثاني.

سيرينيبين إيكي بي ياقليتا إكشان بيرين كيزي، 1-شي و 2-شي أركاب دنيوتارك كيزيك-كيزيك كانالي.

بيسيرو أوشين كوغاردا سينالاتان نوسكايلاردي 2 ريت أورينيز.

بيرينشي ريت كيمير سوزيغين سيبيلي، أل إكينشي ريت مال سوزيغين سيبيلي بيسيريلي.

كيمير سوزيغين سيغالي ستاندارت ريجيمده بيلسيندي إميس.

سورغيت بوسي رينده بالانانانان، كيمير سوزيغي سيبيلي كوسو كاكيت.

كيمير سوزيغين سيبيلي بيلسينديرو:

سورغيت ثيغيرو كولني أورناتين، تي 4 توميسين 5" ريت باسيليز.

تومينيبير ريت باسكانا، أغيمدا كوسوي سوزي سيبيليارينا كاتيستي جاريك دنيوتارلي كانالي.

سورغيت "ديليستيك سيغال" بيريي زان 2-كاريك بولي 2-ريت خانالي.

سورغيت ثيغيرو كولني أورناتين ديغي، 1-شي و 2-شي كاريك دنيوتارلي شامان 2" كاني ترويادي.

كيمير سوزيغين سيبيلي إيشيرو:

سورغيت ثيغيرو كولني أورناتين، تي 4 توميسين 5" ريت باسيليز.

تومينيبير ريت باسكانا، أغيمدا كوسوي سوزي سيبيليارينا كاتيستي جاريك دنيوتارلي جانافي.

سورغيت "ديليستيك سيغال" بيريي زان 2-كاريك بولي خانودي توكتاتي.

سورغيت ثيغيرو كولني أورناتين ديغي، 1-شي كاريك بولي شامان 2" خانين ترويادي.

الخصائص التقنية للمشد

التنظيف

نظف المشد بقطعة قماش مبللة بالماء البارد ومنظف معتدل. لا تستخدم المبيض أو المنظفات القاسية! لا تستخدم مواد كاشطة!

اللوحة

الشكل 8-9، 22-23

اللوحة - الخصائص التقنية للمشد

التركيب:

- ضع اللوحة على الجزء الخلفي (بمسافة حوالي 2 سم من الحافة)؛ - ثبت اللوحة من الخلف

التنظيف:

نظف اللوحة بقطعة قماش مبللة بالماء البارد ومنظف معتدل.

لا تستخدم مواد كاشطة على سطح اللوحة. لا تستخدم مواد كاشطة!

التخزين:

ضع اللوحة في مكانها الأصلي بعد الاستخدام.

انتبه! لا تستخدم اللوحة في غير مكانها المخصص.

الاستخدام

الشكل 10-21

يجب تركيب الفلتر في مكان بارد وجاف بعيدًا عن أشعة الشمس المباشرة ودرجات الحرارة المرتفعة (أو استبدال الفلتر إذا كان متسخًا، اعتمادًا على الحاجة).

لا يمكن تنظيف الفلتر الخشن باستخدام الماكينة. لا تستخدم الماء أو مواد التنظيف.

اسحب مقبض الفتح لإزالة الخزان.

ماء بارد (ماء بارد فقط)

الشكل 20

يمكن أن يؤدي انسداد الفلتر، أو نوع الوقود، أو التنظيف غير الصحيح للفلتر إلى حدوث أعطال. في حالة حدوث ذلك، يجب استبدال الفلتر (أو عنصر الفلتر، إذا كان متاحًا) أو تنظيفه حسب الحاجة.

قد يتسرب الوقود أو الزيت.

فلتر وقود دقيق

افتح غطاء خزان الوقود، ثم أخرج الفلتر وافحصه.

لإزالة الفلتر، أدره عكس اتجاه عقارب الساعة.

استبدال الفلتر

الشكل 24

تم تركيب غطاء الجسم باستخدام تقنية اللحام بالحرارة.

يجب أن تكون مسافة التركيب بين سطح الطهي والغطاء 10 سم على الأقل لمواقد الغاز، و 90٪ من الطاقة الكهربائية المستخدمة.

الشركة المصنعة غير مسؤولة عن أي ضرر ناتج عن عدم الالتزام بالتعليمات.

ET - دليل التركيب والاستخدام

اتبع التعليمات الواردة في هذا الدليل بدقة. ترفض الشركة المصنعة أي مسؤولية عن أي إزعاج أو أعطال أو حرائق محتملة تتعلق بالجهاز ناتجة عن عدم اتباع التعليمات الواردة في هذا الدليل. صُمم شفاط الطهي لإزالة روائح وأبخرة الطهي في الاستخدام المنزلي فقط.

قد يختلف تصميم شفاط الطهي عن الرسومات الموضحة في هذا الكتيب، لكن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

• احتفظ بهذا الدليل في متناول يدك للرجوع إليه في أي وقت. عند البيع أو التنازل أو النقل، تأكد من أن الدليل يبقى مع المنتج. اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بتعديل المنتج أو أنابيب العادم الخاصة به كهربائيًا أو ميكانيكيًا. قبل تركيب الجهاز، تأكد من أن أجزاءه غير تالفة. وإلا، لا تقم بتركيب الجهاز واتصل بالموزع.

ملاحظة: المكونات المميزة بالرمز (*) في الدليل هي ملحقات اختيارية وتأتي فقط مع بعض الطرازات أو يجب شراؤها بشكل منفصل.

تحذيرات السلامة

• قبل التنظيف أو الصيانة، افصل الشفاط عن مصدر الكهرباء، أو اسحب القابس من المقبس، أو افصل قاطع الدائرة العام للغرفة.
• استخدم قفازات العمل أثناء التنظيف والصيانة.
• يُسمح للأطفال من سن 8 سنوات فما فوق والأشخاص ذوي الإعاقات الجسدية أو الحسية أو العقلية أو الأشخاص الذين ليس لديهم خبرة أو معرفة سابقة باستخدام الجهاز فقط تحت الإشراف أو إذا تم تدريبهم على الاستخدام الآمن للجهاز وفهموا المخاطر المرتبطة به.
• يجب مراقبة الأطفال وعدم السماح لهم باللعب بالجهاز.
• لا يجوز للأطفال تنظيف الجهاز أو صيانته دون إشراف.
• يجب أن تكون هناك تهوية كافية في الغرفة عند استخدام الشفاط مع أجهزة أخرى تستخدم الغاز أو مواد قابلة للاشتعال.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (على الأقل مرة واحدة شهريًا)، مع الالتزام بالتعليمات الدقيقة الواردة في دليل الصيانة. إذا تم تجاهل متطلبات تنظيف الشفاط وواجب تنظيف المرشحات أو استبدالها، ينشأ خطر نشوب حريق. لا يجوز استخدام اللهب المكشوف تحت الشفاط عند استخدامه في الطهي.
• عند استبدال المصباح، استخدم نوع المصباح الموصوف في قسم الصيانة/قطع الغيار من الدليل.

استخدام اللهب المكشوف يتلف المرشحات وقد يسبب حريقًا، لذلك يجب تجنب استخدامه.

يجب أن يتم القلي في ظروف خاضعة للتحكم لتجنب اشتعال الزيت الساخن. تنبيه: أثناء استخدام الموقد، قد تصبح الأجزاء الخارجية للشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل اكتمال التركيب.
• عند تطبيق الإجراءات الفنية وإجراءات السلامة، اتبع دائمًا المتطلبات التي تحددها السلطات المحلية. لا يجوز تصريف الهواء الممتص بواسطة الشفاط في مدخنة تُستخدم أيضًا لتصريف الدخان الناتج عن الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط إذا لم تكن المصابيح مركبة بشكل صحيح، فهناك خطر حدوث صدمة كهربائية.
• لا تستخدم الشفاط بدون الشبكة!
• لا يجوز أبدًا استخدام الشفاط كسطح داعم، إلا إذا تم ذكر ذلك صراحةً.
• عند التركيب، استخدم براغي التثبيت المرفقة، وإذا لم تكن متوفرة، فاشترِ براغي من النوع الصحيح. استخدم براغي يتوافق طولها مع تعليمات التركيب. في حالة الشك، اتصل بخدمة الصيانة أو بشخص مؤهل.

انتبه!

• إن تركيب البراغي وأجهزة التثبيت بشكل غير كافٍ أو بما لا يتوافق مع التعليمات يؤدي إلى خطر حدوث صدمة كهربائية.
• لا تستخدم جهاز برمجة منفصلًا أو مؤقتًا أو جهاز تحكم عن بعد أو أي جهاز آخر

تم وضع علامة على الجهاز وفقًا للتوجيه 2012/19/EC (بشأن النفايات الكهربائية والإلكترونية) (WEEE). إذا اعتنيت بالتخلص الصحيح من هذا المنتج بعد الاستخدام، فسوف تساعد في تجنب العواقب السلبية المحتملة على البيئة والصحة.

الرمز الموجود على المنتج أو في المستندات المرفقة به يشير إلى أنه لا يجوز التخلص من المنتج كنفايات منزلية، بل يجب تسليمه إلى نقطة تجميع نفايات الأجهزة الكهربائية والإلكترونية حيث سيتم إعادة تدويره. اتبع اللوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول التعامل مع هذا المنتج واسترداده وإعادة تدويره، اتصل بالجهة المحلية المختصة أو شركة جمع النفايات المنزلية أو الشركة التي اشتريت منها المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي: EMC: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3.

توصيات لتقليل التأثيرات البيئية أثناء الاستخدام:

قم بتشغيل الشفاط على السرعة الدنيا فور بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط عند وجود دخان أو بخار كثيف، واستخدم الوضع المكثف فقط عند الضرورة القصوى. استبدل مرشحات الشحوم عند الحاجة لضمان إزالة الروائح بشكل كافٍ. نظف مرشحات الشحوم عند الحاجة لضمان إزالة الدهون بشكل كافٍ. استخدم أقصى قطر للقناة كما هو موضح في الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم شفاط الهواء لإزالة روائح الطهي والأبخرة فقط في الاستخدام المنزلي.

صُمم شفاط الهواء بحيث يمكن استخدامه في وضع الطرد الخارجي أو في وضع إعادة التدوير الداخلي مع فلترة الهواء.

نسخة الطرد الخارجي

يتم طرد البخار إلى الخارج عبر أنبوب طرد متصل بالحافة.

انتبه!

أنبوب الطرد غير متضمن ويجب شراؤه بشكل منفصل.

يجب أن يكون قطر مخرج الهواء مساويًا لقطر حلقة التوصيل.

انتبه!

إذا كان جهاز شفط الهواء مزودًا بمرشحات الزيت، فيجب إزالتها.

قم بتوصيل مخرج هواء الشفاط بفتحات التهوية الموجودة في الجدار والتي يكون قطرها مساويًا لقطر مخرج هواء الشفاط (مع حلقة التوصيل).

عند استخدام أنابيب أضيق أو فتحات تهوية أصغر في الجدار، يقل الشفط ويزداد الضجيج بشكل ملحوظ.

لذلك، لا نتحمل أي مسؤولية في هذه الحالة.

! استخدم أنبوبًا بأقصر طول ممكن.

! استخدم أنبوبًا بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90 درجة). تجنب التغييرات الكبيرة في المقطع العرضي لأنبوب العادم.

نظام الترشيح

يتم تنظيف الهواء الممتص من الشحوم وإزالة الروائح قبل إعادته إلى الغرف الداخلية. لاستخدام هذا الوضع، يجب تركيب نظام ترشيح إضافي بالكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الموقد والحافة السفلية لغطاء الشفاط عن 45 سم للمواقد الكهربائية، وعن 65 سم لمواقد الغاز أو المختلطة.

إذا كانت تعليمات تركيب موقد الغاز تتطلب مسافة أكبر، فيجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على لوحة البيانات الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فقم بتوصيله بمقبس يتوافق مع اللوائح السارية ويكون في مكان يسهل الوصول إليه حتى بعد تركيب الشفاط. إذا لم يكن الشفاط مزودًا بقابس (أي أنه متصل مباشرة بالشبكة) أو إذا لم يكن القابس في مكان يسهل الوصول إليه بعد التركيب، فقم بتركيب مفتاح ثنائي القطب مناسب يضمن الفصل الكامل عن الشبكة الكهربائية وفقًا للوائح التركيب لفئة الجهد الزائد الثالثة.

انتبه!

قبل توصيل جهاز تنقية الهواء بالتيار الكهربائي مرة أخرى والتحقق من أنه يعمل بشكل صحيح، تحقق دائمًا من أن كابل الشبكة مثبت بشكل صحيح.

يحتوي جهاز تنقية الهواء على كابل طاقة خاص؛ إذا تعرض الكابل للتلف، فاتصل بفني الدعم.

التركيب

قبل بدء التركيب:

• تحقق من أن أبعاد المنتج الذي اشتريته مناسبة لأبعاد منطقة التركيب المختارة مسبقًا.
• قم بإزالة المرشحات النشطة/الفلاتر إذا كان الجهاز مزودًا بها (انظر أيضًا النقطة ذات الصلة). يتم إعادتها فقط عند الرغبة في استخدام جهاز تنقية الهواء

في وضع إعادة التدوير.

• تحقق من عدم وجود عناصر تابعة للجهاز داخل جهاز تنقية الهواء (والتي قد تكون دخلت أثناء النقل) (مثل أكياس البراغي، وثائق الضمان، وما شابه). إذا وجدت، أخرجها واحتفظ بها.

يأتي جهاز تنقية الهواء مع مسامير مناسبة لمعظم الجدران/الأسقف. إذا كنت تريد التأكد من أنها مناسبة لمادة الجدار/السقف، يجب عليك استشارة فني مؤهل. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن جهاز تنقية الهواء.

إذا كانت هناك أرفف و/أو ألواح جدارية و/أو خزائن حائط حول جهاز تنقية الهواء، فتأكد من وجود مساحة كافية لتركيب جهاز تنقية الهواء وأن لوحة التحكم يمكن الوصول إليها بسهولة دائمًا.

فقط في بعض الموديلات

يمكن شراء غطاء زخرفي كملحق إضافي: تحقق من الموزع المعتمد ما إذا كان هذا الخيار متاحًا لطرازك.

نوصي بتركيب جهاز تنقية الهواء فقط بعد شراء الموقد، لتحديد طريقة التركيب الأكثر ملاءمة بأمان.

الشكل 5-14-15-16-17

التشغيل

T1. مصابيح التشغيل/الإيقاف (التشغيل/الإيقاف)

T2. تقليل السرعة

بالضغط على الزر T2، يمكن تقليل السرعة من المستوى 4 (سرعة عالية) إلى 1.

إذا ضغطت على الزر T2 بينما يعمل الجهاز على السرعة 1، فسيتم إيقاف تشغيل جهاز تنقية الهواء.

T3. زيادة السرعة

بالضغط على الزر T3، يبدأ تشغيل جهاز تنقية الهواء وينتقل إلى السرعة 1.

إذا ضغطت على هذا الزر (وبينما يكون جهاز تنقية الهواء قيد التشغيل)، ترتفع سرعة المحرك من المستوى 1 إلى 4 (سرعة عالية).

وفقًا للسرعة، يضيء أحد مصابيح LED المؤشرة:

السرعة 1 - LED1

السرعة 2 - LED2

السرعة 3 - LED3

السرعة 4 (سرعة عالية) - LED4 (يومض)

تعمل السرعة العالية بمؤقت زمني. الإعداد القياسي هو 5 دقائق، وبعد انقضائها يتحول جهاز تنقية الهواء إلى السرعة 2.

إذا كنت ترغب في إنهاء هذه الوظيفة قبل انقضاء الوقت المحدد، اضغط على الزر T2؛ سينتقل جهاز تنقية الهواء إلى السرعة 3.

T4. ضبط مؤقت السرعة

لضبط مؤقت السرعة، اضغط الزر T4؛ خلال الفترة المضبوطة، يتم إيقاف تشغيل الشفاط.

طرق ضبط الوقت هي كما يلي:

السرعة 1 - 20 دقيقة (يضيء مؤشر LED 1)

السرعة 2 - 15 دقيقة (يضيء مؤشر LED 2)

السرعة 3 - 10 دقائق (يضيء مؤشر LED 3)

السرعة 4 (سرعة عالية) - 5 دقائق (يضيء مؤشر LED 4)

إذا ضغطت الزر T2 أثناء دورة الضبط الزمني، يخرج الشفاط من وضع الضبط الزمني ويقلل السرعة.

إذا ضغطت الزر T3، يخرج الشفاط من وضع الضبط الزمني ويزيد السرعة.

إذا ضغطت الزر T4، يخرج الشفاط من وضع الضبط الزمني، مع الحفاظ على السرعة المضبوطة.

نظام مؤشر فلتر الشحوم

بعد 40 ساعة تشغيل، يبدأ مؤشر LED 1 في الوميض.

عند ظهور هذا المؤشر، يجب غسل فلتر الشحوم المثبت.

لإعادة تعيين المؤشر، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت صفير، ويتوقف مؤشر LED 1 عن الوميض.

نظام مؤشر الفلتر النشط

بعد 160 ساعة تشغيل، يبدأ مؤشر LED 2 في الوميض.

عند ظهور هذا المؤشر، يجب استبدال الفلتر النشط.

لإعادة تعيين المؤشر، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر صوت صفير من الشفاط ويتوقف مؤشر LED 2 عن الوميض.

إذا أعطى كلا الفلترين إشارة في نفس الوقت، يومض مؤشرا LED 1 و 2 بالتناوب.

لإعادة التعيين، قم بالإجراء الموصوف أعلاه مرتين.

في المرة الأولى، يتم إعادة تعيين نظام مؤشر الفلتر النشط، وفي المرة الثانية، نظام مؤشر فلتر الشحوم.

في الإعداد القياسي، نظام مؤشر الفلتر النشط غير نشط.

إذا كنت تستخدم الشفاط كجهاز تنقية، فيجب عليك تفعيل نظام مؤشر الفلتر النشط.

تفعيل نظام مؤشر الفلتر النشط:

أطفئ الشفاط (أي اضغط على OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

مباشرة بعد الضغط على هذا الزر، تضيء مؤشرات LED المقابلة للفلاتر النشطة حاليًا.

يصدر صوت صفير من الشفاط، يومض مؤشر LED 2 لمدة ثانيتين. يظل مؤشرا LED 1 و 2 مضاءين لمدة ثانيتين تقريبًا، ثم ينطفئ الشفاط.

إيقاف تشغيل نظام مؤشر الفلتر النشط:

أطفئ جهاز شفط الهواء (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ. مباشرة بعد الضغط على الزر، تضيء مؤشرات LED المقابلة للمرشحات النشطة حاليًا.

يصدر من جهاز الشفط صوت نقرة، وينطفئ مؤشر LED رقم 2.

يظل مؤشر LED رقم 1 مضاءً لمدة ثانيتين تقريبًا، ثم ينطفئ جهاز الشفط.

الصيانة

التنظيف

لأغراض التنظيف، استخدم فقط قطعة قماش مبللة بمنظف سائل محايد. لا تستخدم أبدًا المذيبات أو المواد الكاشطة للتنظيف!

تجنب المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول للتنظيف!

اللوحة

الشكل 8-9 22-23

صيانة اللوحة

الإزالة

- حرك اللوحة لأعلى (حوالي 2 سم)؛

- اسحب اللوحة نحوك.

التنظيف

نظف اللوحة بنفس تكرار تنظيف مرشح الشحوم، باستخدام قطعة قماش مبللة بمنظف سائل محايد.

تجنب استخدام المنظفات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

التجميع

اتبع الخطوات بالترتيب العكسي لعملية الفك.

انتبه! تحقق دائمًا من أن اللوحة مثبتة بإحكام وبشكل صحيح.

مرشح الشحوم

الشكل 10-21

يلتقط جزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه شهريًا باستخدام منظفات غير كاشطة، إما يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة قصيرة.

عند الغسيل في غسالة الأطباق، قد يتغير لون مرشح الشحوم المعدني، لكن ذلك لا يؤثر على خصائص الترشيح بأي شكل من الأشكال.

لإزالة مرشح الشحوم، اسحب الرافعة.

مرشح الكربون النشط (للوضع المصفى فقط)

الشكل 20

يتشبع مرشح الكربون بعد فترة استخدام أقصر أو أطول، اعتمادًا على الموقد ومدى انتظام تنظيف مرشح الشحوم. في جميع الأحوال، يجب استبدال الخرطوشة على الأقل كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع الفلتر (إذا كان موجودًا) إلى ضرورة ذلك).

لا يجوز غسله أو إعادة تنشيطه.

مرشح الكربون الدائري

قم بتركيب مرشح واحد على كل جانب بحيث يغطيان شبكتي الحماية لكلا جانبي عجلة المحرك، ثم أدرهما في اتجاه عقارب الساعة.

لإزالتهما، أدرهما في عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

غطاء المحرك مزود بمصابيح LED.

توفر مصابيح LED إضاءة مثالية مع عمر أطول حتى عشر مرات مقارنة بالمصابيح العادية، وتوفر في استهلاك الطاقة بنسبة 90%.

لاستبدال المصابيح، اتصل بمركز قطع الغيار المعتمد.

اتبع تعليمات التركيب والاستخدام بدقة. لا تتحمل الشركة المصنعة أي مسؤولية إذا لم يتم اتباع التعليمات أثناء التركيب، أو إذا تعطل الجهاز أو تضرر أو اشتعل بسبب ذلك. شفاط المطبخ مخصص لشفط الدخان والأبخرة الناتجة عن الطهي. وهو مخصص للاستخدام المنزلي فقط.

قد يختلف شكل الغطاء الخارجي عن الشكل الموضح في هذا الكتيب، لكن تعليمات الاستخدام والصيانة والتركيب تبقى كما هي.

من المهم الاحتفاظ بهذه التعليمات لتتمكن من الرجوع إليها في أي وقت. إذا قمت ببيع المنتج أو نقله إلى شخص آخر أو نقله إلى مكان آخر، فتأكد من بقاء التعليمات مع المنتج. اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة. - لا تقم بتغيير الخصائص الكهربائية أو الميكانيكية للمنتج أو أنابيب العادم. - قبل تركيب المنتج، افحص جميع مكوناته للتأكد من عدم تلفها. إذا كانت تالفة، فتوقف عن أعمال التركيب واتصل بالموزع.

ملاحظة: الأجزاء المشار إليها بالرمز (*) هي ملحقات إضافية، تُورد فقط مع بعض الطرازات أو يمكن شراؤها بشكل منفصل.

قواعد السلامة

• قبل القيام بأي أعمال تنظيف أو صيانة، افصل شفاط المطبخ عن شبكة الكهرباء عن طريق سحب قابس سلك الطاقة أو إيقاف تشغيل المفتاح الرئيسي للمنزل.
• عند القيام بجميع أعمال التركيب والصيانة، ارتدِ قفازات العمل.
• يمكن للأطفال من عمر 8 سنوات فما فوق والأشخاص ذوي القدرات الجسدية أو الحسية أو العقلية المحدودة، أو الذين ليس لديهم خبرة أو معرفة كافية، استخدام الجهاز تحت الإشراف أو بعد تلقي تعليمات مناسبة حول الاستخدام الآمن للجهاز وفهم جميع المخاطر المرتبطة باستخدامه.
• يجب مراقبة الأطفال لضمان عدم لعبهم بالجهاز.
• لا يجوز للأطفال القيام بالتنظيف والصيانة دون إشراف.
• يجب أن تكون هناك تهوية كافية في الغرفة

عند استخدام شفاط المطبخ في نفس الوقت مع أجهزة أخرى تستخدم الغاز أو أنواع الوقود الأخرى.

• يجب تنظيف الشفاط بشكل متكرر من الداخل والخارج (على الأقل مرة واحدة في الشهر)، وفي جميع الأحوال يُنصح باتباع التعليمات الواردة في دليل الصيانة.
• قد يؤدي عدم اتباع تعليمات تنظيف الشفاط واستبدال وتنظيف المرشحات إلى خطر نشوب حريق.

يُمنع منعًا باتًا الطهي باللهب المكشوف تحت الشفاط.

• لاستبدال المصباح، استخدم فقط أنواع المصابيح المحددة في قسم الصيانة في دليل التعليمات هذا.

استخدام اللهب المكشوف يتلف المرشحات وقد يتسبب في نشوب حريق، لذلك يجب تجنبه.

يجب مراقبة القلي باستمرار لمنع الزيت الساخن من الاشتعال.

تحذير: أثناء تشغيل الموقد، قد تصبح الأجزاء التي يمكن الوصول إليها من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يتم تركيبه بالكامل.

التزم بدقة بالقوانين المحلية المتعلقة بالأبعاد الفنية وسلامة تصريف الأدخنة. - لا يجوز تفريغ الهواء الممتص في مدخنة تستخدم لتصريف الأدخنة الناتجة عن احتراق الغاز أو مواد أخرى. - لا تستخدم الشفاط ولا تتركه دون تركيب المصابيح بشكل صحيح، لأنك تخاطر بالصعق الكهربائي. - لا تستخدم الشفاط أبدًا دون تركيب الشبكات بشكل صحيح! - لا يجوز استخدام الشفاط بأي حال من الأحوال كدعامة، إلا إذا تم تحديد ذلك بوضوح. - للتركيب، استخدم فقط براغي التثبيت المرفقة مع المنتج، وإذا لم تكن متوفرة، استخدم براغي من النوع المناسب. - استخدم براغي بالطول المناسب كما هو محدد في دليل التركيب.

• في حال وجود أي شك، اتصل بمركز خدمة معتمد أو بموظفين مؤهلين مماثلين.

انتبه!

• قد يؤدي التركيب غير الصحيح للبراغي وقطع التثبيت الأخرى المحددة في هذه التعليمات إلى خطر التعرض للصعق الكهربائي.
• لا تستخدم مع جهاز تحكم منفصل أو مؤقت أو جهاز تحكم عن بعد أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن نفايات المعدات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص الصحيح من هذا المنتج، سيساعد المستخدم في منع الآثار السلبية على البيئة والصحة.

يشير الرمز الموجود على المنتج أو على مستنداته إلى أن هذا المنتج لا ينبغي معالجته كنفايات منزلية، بل يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. تخلص من المنتج وفقًا للوائح المحلية للتخلص من النفايات. لمزيد من المعلومات حول معالجة هذا المنتج وجمعه وإعادة تدويره، يرجى الاتصال بالجهة المحلية المختصة أو مركز تجميع النفايات المنزلية أو المتجر الذي تم شراء المنتج منه.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي: EMC: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. نصائح للاستخدام السليم لتقليل التأثير على البيئة: عند بدء الطهي، قم بتشغيل الشفاط واضبطه على السرعة الأدنى، وبعد الانتهاء من الطهي، اتركه يعمل لبضع دقائق إضافية. قم بزيادة السرعة فقط إذا تراكم الكثير من الدخان أو البخار، واستخدم الوضع المعزز فقط في الحالات القصوى. للحفاظ على فعالية امتصاص الروائح، استبدل مرشح (مرشحات) الفحم. للحفاظ على فعالية مرشح (مرشحات) الشحوم، قم بتنظيفه (تنظيفها). استخدم قنوات بالقطر الأقصى المحدد في هذا الدليل للحفاظ على كفاءة الجهاز وتقليل الضوضاء المنبعثة منه.

الاستخدام

الشفاط مخصص لشفط الدخان والأبخرة الناتجة عن الطهي. وهو مخصص للاستخدام المنزلي فقط.

يمكن استخدام الشفاط في وضع إخراج الهواء إلى الخارج أو في وضع الترشيح بإعادة التدوير الداخلي.

النسخة المزودة بمعدات الشفط

يتم طرد الأبخرة إلى الخارج عبر أنبوب الإخراج المتصل بالوصلة.

انتبه!

أنبوب الإخراج غير ملحق، ويجب شراؤه بشكل منفصل.

يجب أن يتوافق قطر الأنبوب مع قطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزودًا بمرشحات الكربون، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب الإخراج والفتحات الموجودة في الجدار، والتي يجب أن يتوافق قطرها مع شفة الإحكام.

إذا كان قطر خرطوم التصريف والفتحة في الجدار أصغر، فإن قوة الشفط تنخفض ويزداد الضجيج بشكل كبير.

الشركة المصنعة لا تتحمل أي مسؤولية عن ذلك.

استخدم أنبوبًا بطول كافٍ. استخدم أنبوبًا مستقيمًا قدر الإمكان (أقصى زاوية انحراف للأنبوب هي 90 درجة). حاول ألا تغير مقاطع الأنابيب بشكل جوهري.

النسخة المزودة بمرشح

قبل دخول الهواء إلى الغرفة، يتم إزالة الشحوم والروائح منه. لاستخدام مرشحات هذه النسخة، يجب عليك تركيب نظام ترشيح إضافي بالكربون النشط.

التركيب

إذا كانت الموقد كهربائيًا، يجب أن يكون الحد الأدنى للمسافة بين سطح الموقد وأدنى جزء من الشفاط 45 سم، وإذا كان الموقد غازيًا أو مدمجًا، فيجب أن تكون 65 سم.

إذا كانت تعليمات تركيب الموقد الغازي تنص على مسافة أكبر، فيجب مراعاة ذلك.

التوصيل بالتيار الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على اللوحة الملصقة داخل الشفاط. إذا كان هناك قابس، يجب توصيل الشفاط بمقبس كهربائي يلبي اللوائح المعمول بها ويكون في مكان يسهل الوصول إليه حتى بعد تركيب الشفاط. إذا لم يكن هناك قابس (أو كان التوصيل المباشر بالتيار الكهربائي مقصودًا) أو لم يكن هناك مقبس في مكان يسهل الوصول إليه حتى بعد تركيب الشفاط، يجب استخدام مفتاح ثنائي القطب يضمن الفصل الكامل عن التيار الكهربائي في حالة الجهد الزائد، وفقًا لقواعد التركيب.

انتبه!

قبل إعادة توصيل الشفاط بالتيار الكهربائي والتحقق من أنه يعمل بشكل صحيح، تأكد دائمًا من أن كابل التيار الكهربائي مثبت بشكل صحيح.

يأتي الشفاط مزودًا بكابل طاقة خاص. إذا لاحظت أن الكابل تالف، فاتصل بمركز الصيانة الفنية على الفور لاستبداله.

التركيب

قبل البدء في التركيب:

• تحقق من أن حجم المنتج الذي اشتريته مناسب لموقع التركيب المختار.
• أزل مرشحات الكربون النشط إذا كانت موجودة في العبوة (راجع الفقرة ذات الصلة). يجب تركيبها فقط عند استخدام الشفاط في وضع إعادة التدوير.
• تحقق (لأغراض النقل) من عدم وجود أجزاء مفكوكة داخل الشفاط (مثل أكياس البراغي، الضمانات، إلخ)، وأخرجها واحتفظ بها.

إذا كان الشفاط مزودًا بأدوات تثبيت مناسبة لمعظم الأسقف/الجدران، فلا يزال من الضروري استدعاء فني مؤهل للتحقق من أن المواد مناسبة لنوع السقف/الجدار. يجب أن تكون الجدران/الأسقف سميكة بما يكفي لتحمل وزن الشفاط.

إذا كانت هناك أرفف و/أو خزائن معلقة و/أو عناصر أثاث أخرى في المطبخ، فتأكد من وجود مساحة كافية لتركيب الشفاط وسهولة الوصول إلى لوحة التحكم الخاصة به.

ينطبق فقط على بعض الموديلات

يمكن تركيب ملحق زخرفي اختياري للمدخنة. استشر البائع/الموزع المعتمد لمعرفة ما إذا كان هذا الخيار متاحًا في طرازك.

يُنصح بشراء المدخنة قبل القيام بأعمال التركيب النهائية، وبهذه الطريقة سيتم ضمان إمكانية تقييم واختيار طريقة التركيب الأنسب والأكثر أمانًا.

الشكل 5-14-15-16-17

التشغيل

T1. مفتاح تشغيل/إيقاف التشغيل (ON/OFF)

T2. زر خفض السرعة

عند الضغط على الزر "T2"، تنخفض السرعة من السرعة 4 (الشديدة) إلى السرعة 1.

عند الضغط على الزر T2 عندما يعمل الجهاز بالسرعة 1، ينتقل الغطاء إلى حالة إيقاف التشغيل (OFF).

T3. زر زيادة السرعة

عند الضغط على الزر "T3"، يبدأ الغطاء (في حالة إيقاف التشغيل (OFF)) بالعمل بالسرعة 1.

عند الضغط على الزر (الغطاء في حالة التشغيل (ON))، تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (الشديدة).

عندما يعمل الجهاز بسرعة معينة، يضيء مؤشر LED المقابل.

السرعة 1 - مؤشر LED واحد، السرعة 2 - مؤشرا LED، السرعة 3 - ثلاثة مؤشرات LED، السرعة 4 (الشديدة) - 4 مؤشرات LED (وامضة).

يعمل الجهاز بسرعة شديدة لفترة زمنية محددة مسبقًا. المدة القياسية للسرعة الشديدة هي 5 دقائق، وبعد انقضائها يستمر الغطاء في العمل بالسرعة 2.

لإيقاف الوظيفة قبل انتهاء الوقت المحدد، اضغط على الزر T2: سيستمر الغطاء في العمل بالسرعة 3.

T4 مؤقت التشغيل

يتم تشغيل مؤقت التشغيل بالضغط على الزر "T4"؛ وعند انتهاء وقت التشغيل المحدد، ينطفئ الغطاء.

يتم توزيع وقت التشغيل المحدد على النحو التالي:

السرعة 1 - 20 دقيقة (وميض واحد لمصباح LED) السرعة 2 - 15 دقيقة (وميضان لمصباح LED) السرعة 3 - 10 دقائق (ثلاث ومضات لمصباح LED) السرعة 4 (شديدة) - 5 دقائق (أربع ومضات لمصباح LED)

عندما يعمل المؤقت، يؤدي الضغط على الزر T2 إلى إيقاف وقت التشغيل المحدد، وتنخفض السرعة.

عند الضغط على الزر T3، يتم إيقاف وقت التشغيل المحدد، وتزداد السرعة.

عند الضغط على الزر T4، يتم إيقاف وقت التشغيل المحدد مع الحفاظ على السرعة المحددة.

نظام مؤشر تشبع مرشح الشحوم

بعد 40 ساعة تشغيل، يبدأ مصباح LED واحد في الوميض.

عند ظهور هذه الإشارة، يجب غسل مرشح الشحوم المثبت.

لإعادة ضبط نظام المؤشر إلى حالته الأولية، اضغط مع الاستمرار على الزر "T4" لمدة 5 ثوانٍ.

يصدر الغطاء إشارة صوتية (صفير)، ويتوقف مصباح LED الأول عن الوميض.

نظام مؤشر تشبع مرشح الكربون

بعد 160 ساعة تشغيل، يبدأ مصباحا LED في الوميض.

عند ظهور هذه الإشارة، يجب استبدال مرشح الكربون المثبت.

لإعادة ضبط نظام المؤشرات إلى الحالة الأولية، اضغط مع الاستمرار على الزر "T4" لمدة 5 ثوانٍ.

سيصدر الغطاء إشارة صوتية (صفير)، وسيتوقف مؤشر LED الثاني عن الوميض.

إذا تمت الإشارة إلى كلا الفلترين في نفس الوقت، يومض مؤشر LED الأول والثاني بالتناوب.

يتم إعادة ضبط أنظمة المؤشرات إلى الحالة الأولية بعد تنفيذ الإجراء الموصوف أعلاه مرتين.

في المرة الأولى يتم إعادة ضبط نظام مؤشر فلتر الكربون، وفي المرة الثانية يتم إعادة ضبط نظام مؤشر فلتر الشحوم.

افتراضيًا، يكون نظام مؤشر فلتر الكربون غير مفعل.

إذا كان الغطاء يستخدم في وضع إعادة التدوير، فيجب تفعيل نظام مؤشر فلتر الكربون.

تفعيل نظام مؤشر فلتر الكربون:

اضبط الغطاء على وضع إيقاف التشغيل (OFF)، ثم اضغط مع الاستمرار على الزر "T4" لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، سيضيء مؤشر LED الخاص بنظام مؤشر الفلتر النشط في ذلك الوقت.

سيصدر الغطاء إشارة صوتية (صفير)، وسيومض مؤشر LED الثاني لمدة ثانيتين.

سيضيء مؤشرا LED الأول والثاني لمدة ثانيتين تقريبًا، حتى يعود الغطاء إلى حالة إيقاف التشغيل (OFF).

إيقاف تشغيل نظام مؤشر فلتر الكربون:

اضبط الغطاء على وضع إيقاف التشغيل (OFF)، ثم اضغط مع الاستمرار على الزر "T4" لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، سيضيء مؤشر LED الخاص بنظام مؤشر الفلتر النشط في ذلك الوقت.

سيصدر الغطاء إشارة صوتية (bip)، بينما سينطفئ مصباحا LED.

سيظل مصباح LED واحد مضاءً لمدة ثانيتين تقريبًا حتى يعود الغطاء إلى وضع إيقاف التشغيل (OFF).

الصيانة

التنظيف

لأغراض التنظيف، استخدم قطعة قماش مبللة فقط بمنظف سائل محايد. لا تستخدم أدوات أو أدوات تنظيف!

لا تستخدم منتجات تنظيف كاشطة. لا تستخدم الكحول!

لوحة التحكم

الشكل 8-9_22-23

صيانة اللوحة

الإزالة:

• ادفع اللوحة لأعلى (حوالي 2 سم)؛
• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشحات الشحوم. استخدم قطعة قماش مبللة بمنظف سائل محايد.

تجنب استخدام المنتجات الكاشطة. لا تستخدم الكحول!

التركيب:

نفذ الإجراءات الموضحة في قسم "فك التركيب"، ولكن بالترتيب العكسي.

انتبه! تأكد دائمًا من أن اللوحة مثبتة بإحكام في مكانها.

مرشح حماية الدهون

الشكل 10-21.

يحبس جزيئات الدهون الناتجة عن الطهي.

نظف الفلتر مرة في الشهر (أو عندما يشير نظام مؤشر امتلاء الفلتر، إذا كان متوفرًا في الطراز الخاص بك، إلى ضرورة ذلك). نظفه بمنظفات لطيفة يدويًا أو في غسالة الأطباق وفقًا لدرجة الحرارة المناسبة ودورة قصيرة. عند غسل مرشح حماية الدهون المعدني في غسالة الأطباق، قد يفقد لونه، لكن خصائص الترشيح ستبقى دون تغيير.

لإزالة مرشح الدهون، اسحب مقبض الفك الزنبركي.

مرشح الكربون (وضع الترشيح فقط)

الشكل 20.

يحدث تشبع الكربون النشط بسبب الاستخدام الطويل، اعتمادًا على نوع الطهي/الغلي والدهون، وانتظام تنظيف الفلتر.

في جميع الأحوال، يجب استبدال القرص على الأقل كل أربعة

أشهر (أو عندما يشير نظام مؤشر تشبع الفلتر - إذا كان محددًا في الطراز الخاص بك - إلى ضرورة ذلك).

لا يجوز غسله أو تجديده.

مرشحات الكربون الدائرية

أضف مرشحًا واحدًا على كل جانب، مع تغطية الشبكات الواقية لقرص المحرك، ثم أدرها في اتجاه عقارب الساعة.

لإزالة المرشحات، أدر كل مرشح عكس اتجاه عقارب الساعة.

استبدال المصابيح

الشكل 24

تم تجهيز الشفاط بنظام إضاءة بتقنية الصمامات الثنائية (LED). تضمن الصمامات إضاءة مثالية، كما أن عمرها الافتراضي أطول حتى 10 مرات من المصابيح التقليدية، وبالتالي يتم توفير 90% من الطاقة الكهربائية.

لأجل استبدال المصابيح، اتصل بمركز قطع الغيار المعتمد.

LV - تعليمات التنظيف والاستخدام

اتبع بدقة التعليمات الموجودة في هذا الدليل. لا تتحمل الشركة أي مسؤولية عن أي صعوبات أو أضرار أو حرائق محتملة قد تحدث للجهاز في حالة عدم اتباع تعليمات هذا الدليل. تم تصميم شفاط الهواء لشفط أدخنة وبخار الطهي وهو مخصص للاستخدام المنزلي فقط.

قد تظهر على شفاط الهواء عيوب جمالية غير موضحة في صور هذا الدليل، ولكن في أي حال، تبقى تعليمات الاستخدام والصيانة الفنية والتركيب كما هي.

• من المهم الاحتفاظ بهذا الدليل لاستشارته في أي وقت. في حالة البيع أو التنازل أو النقل، تأكد من بقائه مع المنتج. اقرأ التعليمات بعناية: فهناك معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تقم بإجراء أي تعديلات كهربائية أو ميكانيكية على المنتج أو أنبوب التصريف.
• قبل البدء في تركيب الجهاز، تحقق من عدم وجود أي جزء تالف. في الحالة المعاكسة، اتصل بالبائع ولا تقم بالتركيب.

ملاحظة: العناصر المميزة بالرمز (∗) هي ملحقات اختيارية تُورد فقط مع بعض الموديلات، أو عناصر لا تُورد ويمكن شراؤها.

تحذيرات السلامة

• قبل أي عملية تنظيف أو صيانة فنية، افصل شفاط الهواء عن الشبكة الكهربائية بإخراج القابس أو بفصل التيار الكهربائي.
• يجب دائمًا ارتداء قفازات العمل أثناء عمليات التركيب والصيانة.
• يمكن للأطفال من سن 8 سنوات أو الأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو ذوي الخبرة والمعرفة غير الكافية استخدام هذا الجهاز فقط إذا تم الإشراف عليهم بشكل مناسب أو إذا تم توجيههم حول كيفية استخدام الجهاز بأمان وفهم المخاطر المرتبطة به.
• لا يُسمح للأطفال بتشغيل أدوات التحكم أو اللعب بالجهاز.
• لا يجوز للأطفال تنظيف الجهاز أو صيانته دون إشراف.
• يجب أن تكون الغرف التي يتم تركيب الجهاز فيها جيدة التهوية إذا تم استخدام شفاط المطبخ مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى. يجب تنظيف شفاط الهواء من الداخل والخارج (مرة واحدة على الأقل شهريًا) في جميع الحالات، مع مراعاة ما هو موضح بوضوح في تعليمات الصيانة. عدم تنظيف شفاط الهواء واستبدال المرشحات وتنظيفها يؤدي إلى مخاطر نشوب حريق.
• يُحظر تمامًا تحضير الأطباق بطريقة "الفلامبي" تحت الشفاط. عند استبدال المصابيح، استخدم فقط نوع المصباح المحدد في قسم صيانة/استبدال المصابيح في دليل التعليمات.

استخدام اللهب المكشوف ضار بالمرشحات وقد يتسبب في نشوب حرائق، لذلك يجب تجنبه في جميع الحالات. يجب أن يتم القلي تحت الإشراف لتجنب اشتعال الزيت المحموم. تحذير! قد تصبح الأجزاء التي يمكن الوصول إليها ساخنة جدًا عند استخدامها مع أجهزة الطهي.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والسلامة التي يجب اتخاذها لطرد الدخان، من المهم مراعاة اللوائح المحلية بدقة.
• يجب ألا يتم توصيل نظام مجاري الهواء لهذا الجهاز بأي نظام تهوية آخر موجود يُستخدم لأي أغراض أخرى، مثل تصريف الدخان من الأجهزة التي تستخدم الغاز أو أنواع الوقود الأخرى.
• لا تستخدم شفاط الهواء أو تتركه بدون مصابيح مثبتة بشكل صحيح بسبب خطر حدوث صدمة كهربائية.
• لا تستخدم أبدًا شفاط الهواء دون تركيب الشبكة الكهربائية بشكل صحيح. لا تستخدم أبدًا شفاط الهواء كسطح دعم،

إلا إذا تم تحديد ذلك على وجه التحديد.

• استخدم فقط براغي التثبيت المرفقة مع المنتج لتثبيته، أو إذا لم تكن مزودة، فاشترِ براغي من النوع الصحيح.
• استخدم براغي بالطول الصحيح المحدد في دليل التثبيت.
• في حالة الشك، اتصل بمركز خدمة معتمد أو بشخص مؤهل مماثل.

تحذير!

• قد يؤدي عدم القدرة على تثبيت البراغي أو جهاز التثبيت وفقًا لهذه التعليمات إلى خطر التعرض لصدمة كهربائية.
• لا تستخدمه مع مؤقت خارجي أو نظام تحكم عن بعد أو أي جهاز آخر يتم تشغيله تلقائيًا.

يتوافق هذا الجهاز مع التوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص من هذا المنتج بشكل صحيح، يساعد المستخدم في تجنب العواقب السلبية على البيئة والصحة.

الرمز الموجود على المنتج أو على المستندات المرفقة يعني أنه لا يجوز التعامل مع هذا المنتج كنفاية منزلية، بل يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير الأجهزة الكهربائية والإلكترونية. يجب التخلص منه وفقًا للقوانين المحلية المتعلقة بالتخلص من النفايات. لمزيد من المعلومات حول استخدام المنتج ومعالجته وإعادة تدويره، يرجى الاتصال بالسلطات المحلية المختصة أو خدمة التخلص من النفايات أو المتجر الذي تم شراء المنتج منه.

تم تصميم الجهاز واختباره وتصنيعه وفقًا للمتطلبات التالية.

السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. توصيات للاستخدام الصحيح لتقليل التأثير على البيئة. شغّل الشفاط بأدنى سرعة عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط إذا كان هناك كمية كبيرة من الدخان والبخار، واستخدم السرعة المتزايدة في الحالات الاستثنائية فقط. استبدل مرشح الفحم إذا لزم الأمر للحفاظ على كفاءة جيدة في تقليل الروائح. نظف مرشح الشحوم إذا لزم الأمر للحفاظ على كفاءة جيدة لمرشح الشحوم. استخدم أقصى قطر لنظام التهوية المحدد في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم شفاط الهواء لشفط أدخنة وبخار الطهي وهو مخصص للاستخدام المنزلي فقط.

صُمم شفاط الهواء لاستخدامه في نسخة الشفط مع الإخراج إلى الخارج أو نسخة الترشيح مع إعادة التدوير الداخلي.

نسخة التهوية

يتم إخراج الأبخرة إلى الخارج عبر أنبوب الإخراج المثبت على وصلة الشفة.

انتبه!

أنبوب الإخراج غير مرفق ويجب شراؤه.

يجب أن يكون قطر أنبوب الإخراج مساوياً لقطر حلقة التوصيل.

انتبه!

إذا كان شفاط الهواء مزوداً بمرشحات فحم، فيجب إزالتها.

قم بتوصيل شفاط الهواء بأنابيب وفتحات الإخراج الجدارية بقطر يساوي قطر مخرج الهواء (شفة التوصيل).

استخدام أنابيب وفتحات إخراج جدارية بقطر أصغر سيؤدي إلى انخفاض كفاءة الشفط وزيادة الضوضاء بشكل كبير.

لذلك، لا نتحمل أي مسؤولية في هذا الشأن.

استخدم أنبوباً طويلاً بأقل عدد ممكن من الانحناءات (أقصى زاوية انحناء: 90 درجة). تجنب التغيرات المفاجئة في قطر الأنبوب.

نسخة الترشيح

يتم إزالة الشحوم والروائح من الهواء الممتص قبل إعادته إلى الغرفة. لاستخدام الشفاط في هذه النسخة، من الضروري تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا يقل الحد الأدنى للمسافة بين سطح الموقد الذي توضع عليه الأواني وأدنى جزء من شفاط الهواء عن 45 سم في حالة الموقد الكهربائي و 65 سم في حالة موقد الغاز والموقد المختلط.

في حال تحديد مسافة أكبر في تعليمات تركيب جهاز الغاز، يجب مراعاة ذلك.

التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على اللوحة المميزة الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس كهربائي، فقم بتوصيله بمقبس يتوافق مع القوانين السارية ويكون في منطقة يسهل الوصول إليها حتى بعد التركيب.

إذا لم يكن الشفاط مزودًا بقابس كهربائي (توصيل مباشر بالنظام الكهربائي) أو إذا كان القابس في منطقة غير قابلة للوصول

بعد التركيب، يجب استخدام مفتاح ثنائي القطب يتوافق مع المعايير ويضمن الفصل الكامل عن جهد التيار الكهربائي، ضمن شروط الفئة الثالثة من الجهد الزائد، وفقًا لقوانين التركيب.

تحذير!

قبل توصيل الشفاط بشبكة الكهرباء وقبل التحقق من تشغيله بشكل صحيح، تأكد دائمًا من أن كابل الشبكة مركب بشكل صحيح.

الشفاط مزود بكابل تغذية خاص؛ في حالة تلف الكابل، اطلبه من خدمة الصيانة الفنية.

التركيب

قبل البدء في التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه مناسبة لمنطقة التركيب المختارة.
• قم بإزالة مرشحات الكربون النشط إذا كانت مزودة مع الجهاز (انظر الفقرة ذات الصلة). يجب إعادة تركيبها فقط إذا كنت ترغب في استخدام الشفاط في وضع إعادة التدوير.
• تحقق من عدم وجود أجزاء ملحقة داخل الشفاط (بسبب النقل) مثل أكياس البراغي أو الضمانات، وإذا وجدت، يجب إزالتها والاحتفاظ بها.

الشفاط مزود بمسامير تثبيت مناسبة لمعظم أنواع الجدران/الأسقف. في جميع الأحوال، يجب استشارة فني مؤهل للتأكد من ملاءمة المواد لنوع الجدار/السقف. يجب أن يكون الجدار/السقف سميكًا بما يكفي لتحمل وزن الشفاط.

في حال كانت المطبخ يحتوي على ألواح جانبية و/أو جدران و/أو خزائن معلقة، تحقق مسبقًا من وجود مساحة كافية لتركيب الشفاط وأنه سيكون من السهل دائمًا الوصول إلى لوحة التحكم.

فقط لبعض الموديلات

حسب الرغبة، يمكن أن تختلف المداخن الجمالية؛ استشر البائع المعتمد لمعرفة ما إذا كان الطراز الحالي لديك يتيح هذا الخيار.

يُنصح بتركيب شفاط الهواء بعد شراء المدخنة، للتأكد من أن شفاط الهواء يُركب بالطريقة الأنسب.

الشكل 5-14-15-16-17

التشغيل

T1. الإضاءة تشغيل/إيقاف

T2. خفض السرعة

بالضغط على الزر "T2" يتم خفض السرعة من السرعة الرابعة (المكثفة) إلى السرعة الأولى.

بالضغط على الزر "T2" أثناء التشغيل في السرعة الأولى، ينتقل شفاط الهواء إلى وضع إيقاف التشغيل.

T3 رفع السرعة

بالضغط على الزر T3 ينتقل شفاط الهواء من وضع إيقاف التشغيل إلى السرعة الأولى.

بالضغط على الزر (شفاط الهواء في وضع التشغيل)، يتم رفع سرعة المحرك من السرعة الأولى إلى السرعة الرابعة (المكثفة).

لكل سرعة يوجد مؤشر ضوئي مطابق.

1. السرعة - مؤشر 1
2. السرعة - مؤشر 2
3. السرعة - LED 3
4. السرعة (المكثفة) - LED 4 (وامض)

المدة القياسية للسرعة المكثفة مضبوطة على 5 دقائق، وبعد 5 دقائق من الشفط، ينتقل إلى السرعة 2.

لإيقاف الوظيفة قبل انتهاء الوقت، اضغط على الزر T2، وسينتقل الشفاط إلى السرعة 3.

T4 إعدادات وقت السرعة.

تعمل إعدادات وقت السرعة عند الضغط على الزر T4؛ وعند انتهاء الوقت المضبوط، ينطفئ الشفاط.

يتم تقسيم ضبط الوقت على النحو التالي:

1. السرعة - 20 دقيقة (LED 1 وامض)
2. السرعة - 15 دقيقة (LED 2 وامض)
3. السرعة - 10 دقائق (LED 3 وامض)
4. السرعة (المكثفة) - 5 دقائق (LED 4 وامض)

أثناء العمل في وضع ضبط الوقت، بالضغط على الزر T2، يخرج الشفاط من الوضع ويخفض السرعة.

بالضغط على الزر T3، يخرج الشفاط من وضع ضبط الوقت ويرفع السرعة.

بالضغط على الزر T4، يخرج الشفاط من وضع ضبط الوقت، مع الحفاظ على السرعة المضبوطة.

تنبيه فلاتر الدهون

بعد 40 ساعة عمل، يومض مؤشر LED 1.

عند ظهور هذا النوع من الإشعار، يجب غسل الفلتر المركب.

لإعادة ضبط الإشعار، يجب الضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ. ستصدر الشفاطة إشارة صوتية "BEEP" وسيتوقف مؤشر LED 1 عن الوميض.

إشعار فلتر الكربون

بعد 160 ساعة عمل، يومض مؤشر LED 2.

عند ظهور هذا النوع من الإشعار، يجب غسل فلتر الكربون المركب.

لإعادة ضبط الإشعار، يجب الضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ. ستصدر الشفاطة إشارة صوتية "BEEP" وسيتوقف مؤشر LED 2 عن الوميض.

في حالة ظهور إشعار الفلترين في نفس الوقت، سيومض مؤشرا LED 1 و 2 بالتناوب.

تتم إعادة الضبط عن طريق تنفيذ الإجراء الموصوف أعلاه مرتين.

في المرة الأولى يتم إعادة ضبط إشعار فلتر الكربون، وفي المرة الثانية يتم إعادة ضبط إشعار فلتر الدهون.

في الوضع القياسي، لا يكون إشعار فلتر الكربون مفعلاً.

في حال استخدام الشفاطة في النسخة المزودة بفلتر، من الضروري تفعيل إشعار فلتر الكربون.

تفعيل إشعار فلتر الكربون:

ضع الشفاطة في وضع OFF واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء المؤشرات LED المقابلة لإشعارات الفلتر النشطة في تلك اللحظة.

سوف يصدر شفاط الهواء إشارة صوتية "BEEP" وسيومض مؤشر LED 2 مرتين.

سيبقى مؤشر LED 1 و LED 2 مضاءين لمدة ثانيتين تقريبًا قبل أن يعود شفاط الهواء إلى وضع OFF.

إلغاء تنبيه فلتر الفحم:

ضع شفاط الهواء في وضع OFF واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء مؤشرات LED المقابلة لتنبيهات الفلتر النشطة حاليًا.

سوف يصدر شفاط الهواء إشارة صوتية "BEEP" وسينطفئ مؤشر LED 2.

سيبقى مؤشر LED 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود شفاط الهواء إلى وضع OFF.

الصيانة الفنية

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة مبللة بمنظفات سائلة محايدة. لا تستخدم أدوات أو أدوات حادة للتنظيف!

لا تستخدم أي منتج يحتوي على مواد كاشطة. لا تستخدم الكحول!

اللوحة

الشكل 8-9_22-23

صيانة اللوحة

التفكيك:

• اسحب اللوحة لأعلى (حوالي 2 سم)؛ اسحب اللوحة نحوك.

التنظيف:

تُنظف اللوحة بنفس تكرار تنظيف مرشح الشحوم؛ استخدم قطعة قماش مبللة بمنظفات محايدة.

تجنب المنتجات الكاشطة. لا تستخدم الكحول!

التركيب:

اتبع التعليمات المعاكسة لتلك الواردة في قسم "التفكيك".

انتبه! تحقق دائمًا من أن اللوحة مثبتة جيدًا في مكانها.

مرشح الشحوم

الشكل 10-21

يحجز جزيئات الشحوم الناتجة عن الطهي.

يجب تنظيف مرشح الشحوم كل شهر بمنظفات غير كاشطة، يدويًا أو في غسالة الأطباق، على درجة حرارة منخفضة ودورة قصيرة. إذا تم غسله في غسالة الأطباق، فقد تفقد الأجزاء المعدنية لمرشح الشحوم لمعانها، لكن قدرتها على العمل لا تتغير في أي حال.

لإزالة مرشح الشحوم، اسحب مقبض الزنبرك لتحريره.

مرشح الكربون النشط (فقط للطراز المزود بفلتر)

الشكل 20

يظهر تشبع مرشح الكربون بعد استخدام طويل نسبيًا، اعتمادًا على نوع المطبخ وانتظام تنظيف مرشح الشحوم. في أي حال، من الضروري استبداله على الأقل كل أربعة أشهر (أو عندما يشير مؤشر تشبع الفلتر - إذا كان طرازك مزودًا به - إلى هذه الحاجة).

NEVAR but mazgats vai atjaunots.

مرشح الفحم الدائري

ضع مرشحًا واحدًا على كل جانب لتغطية فتحتي شفط عجلة المروحة، ثم أدر في اتجاه عقارب الساعة.

للفك، أدر عكس اتجاه عقارب الساعة.

استبدال المصباح

الشكل 24

شفاط الهواء مزود بنظام إضاءة يعتمد على تقنية LED.

توفر LED إضاءة مثالية تدوم 10 مرات أطول من المصابيح التقليدية وتسمح بتوفير 90٪ من الطاقة الكهربائية.

لاستبدال المصباح، اتصل بمركز خدمة قطع الغيار المعتمد.

اتبع بدقة التعليمات الواردة في هذا الدليل. نحن غير مسؤولين عن أي حوادث أو أضرار أو حرائق قد تحدث للجهاز نتيجة عدم الامتثال للتعليمات الواردة في هذا الدليل. صُمم الشفاط لشفط البخار والدخان الناتجين عن الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف المظهر الجمالي للشفاط عن الصور الموضحة في هذا الدليل، ومع ذلك تظل تعليمات الاستخدام والصيانة والتركيب كما هي.

من المهم الاحتفاظ بهذا الدليل لاستشارته عند الحاجة. في حالة بيع هذا المنتج أو إهدائه أو نقله، تأكد من أن الدليل مرافق للمنتج. - اقرأ التعليمات بعناية: فهي توفر معلومات مهمة حول التركيب والاستخدام والسلامة. - لا تقم بأي تعديلات ميكانيكية أو كهربائية على المنتج أو على أنابيب العادم. - قبل البدء في تركيب الجهاز، تأكد من عدم تلف أي مكون. إذا كان هناك تلف، فاتصل بالشركة المصنعة ولا تتابع التركيب.

ملاحظة: العناصر المميزة بالرمز "(*)" هي أجزاء إضافية تأتي مع بعض الطرازات أو عناصر غير مرفقة ويجب شراؤها.

تحذيرات

• قبل البدء في أعمال الصيانة والتنظيف، افصل الشفاط عن مصدر الطاقة الكهربائية، وافصله من الكهرباء واسحب الكابل من المقبس أو أطفئ المفتاح الرئيسي في المنزل.
• ارتدِ دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال، ولكن ليس من هم أصغر من 8 سنوات، والأشخاص ذوي القدرات البدنية أو العقلية المحدودة أو ذوي الخبرة والمعرفة غير الكافية، إذا كانوا تحت الإشراف أو بعد تلقيهم تعليمات حول الاستخدام الآمن للجهاز وفهمهم للمخاطر التي قد تنشأ أثناء الاستخدام.
• يجب أن يكون الأطفال تحت الإشراف لمنعهم من اللعب بالجهاز.

يجب ألا يقوم الأطفال بالتنظيف والصيانة دون إشراف.

• يجب أن تكون الغرفة جيدة التهوية عند استخدام شفاط المطبخ مع أجهزة أخرى تعمل بالغاز أو أنواع أخرى من الاحتراق.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا). كما يجب الالتزام بتعليمات الصيانة الصريحة.
• قد يؤدي عدم الالتزام بتعليمات تنظيف الشفاط وتغيير وتنظيف المرشحات إلى نشوب حريق.
• يُمنع منعًا باتًا تحضير الطعام على لهب مكشوف تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المحدد في فصل الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف ضار بالمرشحات وقد يسبب حريقًا، لذلك يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت السيطرة لتجنب اشتعال الزيت المحموم.

تنبيه: عندما تكون لوحة الطهي قيد التشغيل، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب تمامًا.
• فيما يتعلق بالتدابير الفنية وإجراءات السلامة التي يجب اتخاذها عند تفريغ البخار، يجب الالتزام الصارم بلوائح وأنظمة السلطات المحلية. يجب ألا يتم نقل الهواء عبر قناة تفريغ البخار الناتج عن الأجهزة التي تعمل بالغاز أو أنواع أخرى من الاحتراق.
• لا تستخدم أو تترك الشفاط بدون مصابيح مركبة بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم أبدًا الشفاط بدون تركيب الشبكة بشكل صحيح!
• لا يجوز أبدًا استخدام الشفاط كسطح

للوضع عليه، إلا إذا تم ذكر ذلك صراحةً.

• استخدم فقط البراغي المرفقة مع المنتج للتثبيت، أو إذا لم تكن مرفقة، قم بشراء النوع الصحيح من البراغي. استخدم الطول الصحيح للبراغي، كما هو مذكور في دليل التثبيت. إذا كنت في شك، اتصل بالخدمة المعتمدة أو بأفراد مؤهلين مماثلين.

انتبه!

• قد يؤدي عدم تثبيت البراغي والمثبتات بشكل صحيح وفقًا لهذه التعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مبرمج، أو مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC الخاص بمعدات النفايات الكهربائية والإلكترونية (WEEE). تأكد من التخلص من هذا المنتج بالطريقة الصحيحة، لأن ذلك يساعد المستخدم في منع أي عواقب سلبية محتملة على الصحة والبيئة.

الرمز الموجود على المنتج أو على الوثائق المرفقة يوضح أنه لا يجوز معاملة هذا المنتج كنفايات منزلية، بل يجب التخلص منه في نقطة تجميع مناسبة للتخلص من الأجهزة الكهربائية والإلكترونية. تخلص من هذه النفايات باتباع اللوائح المحلية للتخلص من القمامة بدقة. للحصول على معلومات مفصلة حول معالجة هذا المنتج والتخلص منه وإعادة استخدامه، يرجى الاتصال بالجهات المحلية المختصة، أو خدمة جمع النفايات المنزلية، و/أو المتجر الذي اشتريت منه هذا المنتج.

تم تصميم هذا الجهاز واختباره وتصنيعه وفقًا لما يلي:

• لوائح السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• معلومات الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301.
• التوافق الكهرومغناطيسي (EMC): EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3.

نصائح للاستخدام الصحيح لتقليل التأثير البيئي: قم بتشغيل الشفاط على السرعة الدنيا عند الطهي، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط عند وجود كميات كبيرة من الدخان والبخار، واستخدم السرعة القصوى فقط في الحالات القصوى. استبدل مرشح (مرشحات) الشحوم عند الحاجة للحفاظ على كفاءة تقليل الروائح غير المرغوب فيها. نظف مرشح (مرشحات) الشحوم عند الحاجة للحفاظ على كفاءة جيدة لمرشح الشحوم. استخدم أقصى سرعة موصى بها في هذا الدليل لتحسين كفاءة الشفط.

الاستخدام

الشفاط مصمم لشفط البخار والدخان الناتجين عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

الشفاط مصنوع ليعمل بنسخة الشفط مع إخراج الهواء إلى الخارج أو بنسخة الترشيح مع إعادة التدوير الداخلي.

نسخة الشفط

يتم إخراج البخار إلى الخارج بمساعدة أنبوب الإخراج المثبت بالحافة الموصلة.

تحذير!

أنبوب الإخراج غير مرفق ويجب شراؤه.

يجب أن يكون قطر أنبوب الإخراج مساوياً لقطر الحلقة الموصلة.

تحذير!

إذا كان الشفاط مزوداً بمرشحات فحم، فيجب إزالتها.

قم بتوصيل الشفاط بالأنابيب وفتحات التهوية في الجدار بقطر مساوٍ لمخرج الهواء (الحافة الموصلة).

استخدام أنابيب وفتحات تهوية بقطر أصغر يؤدي إلى تقليل قدرة الشفط وزيادة مستوى الضوضاء بشكل كبير.

نحن غير مسؤولين عن أي عواقب ناتجة عن الحالات المذكورة أعلاه.

! استخدم أنبوباً بأقصر طول ممكن. ! استخدم أنبوباً بأقل ميل ممكن (الحد الأقصى للميل: 90 درجة). وتجنب التغييرات الكبيرة في قطر الأنبوب.

نسخة الترشيح

يتم تنقية هواء الشفط من الدهون وإزالة الروائح قبل إعادته إلى الغرفة. لاستخدام الشفاط بهذه الطريقة، يجب تركيب نظام ترشيح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين السطح المستخدم لوضع الأواني على جهاز الطهي وأدنى جزء من الشفاط عن 45 سم في حالة المواقد الكهربائية و65 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب جهاز الطهي بالغاز تتطلب مسافة أكبر، فيجب الالتزام بتلك التعليمات.

! التوصيل الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد المبين على لوحة الخصائص الموجودة داخل الشفاط. إذا كان هناك قابس، قم بتوصيل الشفاط بمقبس يتوافق مع اللوائح السارية ويكون مثبتًا في مكان

يمكن الوصول إليه حتى بعد التركيب.

إذا كان الشفاط بدون قابس (توصيل مباشر بالشبكة) أو لم يكن المقبس في مكان يمكن الوصول إليه حتى بعد التركيب، فقم بتركيب قابس ثنائي الأقطاب يضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد العالي ووفقًا لقواعد التركيب.

تحذير!

قبل إعادة توصيل الشفاط بالشبكة الكهربائية والتحقق من أنه يعمل بشكل صحيح، تأكد من أن كابل الشبكة مركب بالطريقة الصحيحة.

الشفاط مزود بكابل طاقة خاص؛ في حالة تلف الكابل، اطلبه من خدمة الصيانة.

التركيب

قبل البدء في التركيب:

تأكد من أن المنتج الذي اشتريته له الأبعاد المناسبة بالنسبة للمنطقة التي قررت تركيبه فيها. أخرج المرشحات النشطة/الفحمية إذا كانت مرفقة (اقرأ الفقرة المتعلقة بذلك). يجب إعادة تركيبها فقط إذا كنت ترغب في استخدام الشفاط في وضع الترشيح. - تحقق من عدم وجود مواد مصاحبة داخل الشفاط (مثل أكياس البراغي أو الضمانات وما إلى ذلك التي توضع بالداخل لسهولة النقل، وفي هذه الحالة قم بإزالتها والاحتفاظ بها.

الشفاط مزود بقطع تثبيت مناسبة لجميع الجدران/الأسقف تقريبًا. في جميع الأحوال، يجب استشارة فنيين مؤهلين للتحقق من ملاءمة المواد مع مراعاة نوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح و/أو فواصل و/أو خزائن، تحقق من وجود مساحة كافية لتركيب الشفاط وأنه من الممكن في أي لحظة الوصول بسهولة إلى لوحة التحكم.

فقط لبعض الموديلات

كمعدات اختيارية، يمكن شراء مدفأة جمالية. تحقق مع البائع المعتمد ما إذا كان الموديل الذي تملكه يتضمن هذه الإمكانية.

يُنصح بتركيب شفاط المطبخ فقط بعد شراء المدفأة لتحديد التركيب الأنسب.

SI.5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الأضواء T2. تقليل السرعة

بالضغط على الزر "T2"، تنخفض السرعة من السرعة 4 (شديدة) إلى السرعة 1.

بالضغط على الزر "T2" أثناء التشغيل على السرعة 1، ينتقل شفاط المطبخ إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

بالضغط على الزر T3، ينتقل شفاط المطبخ من حالة إيقاف التشغيل إلى السرعة 1.

بالضغط على الزر (شفاط المطبخ في حالة تشغيل)، تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

عند تشغيل كل سرعة، يضيء مؤشر الضوء المقابل.

السرعة 1 - مؤشر الضوء 1

السرعة 2 - مؤشر الضوء 2

السرعة 3 - مؤشر الضوء 3

السرعة رقم 4 (شديدة) - ضوء المؤشر رقم 4 (يومض)

السرعة الشديدة لها حد زمني. الحد الزمني القياسي هو 5 دقائق، وعند انتهاء هذا الوقت، يتم ضبط شفاط المطبخ على السرعة رقم 2.

إذا كنت ترغب في إلغاء تنشيط هذه الوظيفة قبل انتهاء الوقت، اضغط على الزر T2، وسيتم ضبط شفاط المطبخ على السرعة رقم 3.

T4 الحد الزمني للسرعة

يتم تفعيل الحد الزمني للسرعة بالضغط على الزر T4، وعند انتهاء هذه المدة الزمنية، يتم إيقاف تشغيل شفاط المطبخ.

ينقسم الحد الزمني على النحو التالي:

السرعة رقم 1 - 20 دقيقة (يومض ضوء المؤشر رقم 1)

السرعة رقم 2 - 15 دقيقة (يومض ضوء المؤشر رقم 2)

السرعة رقم 3 - 10 دقائق (يومض ضوء المؤشر رقم 3)

السرعة رقم 4 (شديدة) - 5 دقائق (يومض ضوء المؤشر رقم 4)

أثناء العمل في وضع الحد الزمني للسرعة، إذا ضغطت على الزر T2، يخرج شفاط المطبخ من هذا الوضع ويبدأ في تقليل السرعة.

بالضغط على الزر T3، يخرج شفاط المطبخ من وضع الحد الزمني للسرعة ويبدأ في زيادة السرعة.

بالضغط على الزر T4، يخرج شفاط المطبخ من وضع الحد الزمني للسرعة ويحافظ على السرعة المضبوطة.

إشارة فلتر إزالة الدهون

بعد 40 ساعة من التشغيل، يبدأ ضوء المؤشر رقم 1 في الوميض.

عند ظهور هذه الإشارة، يجب غسل مرشح إزالة الدهون المثبت.

لإعادة ضبط هذه الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

يصدر الشفاط صوت "BEEP" ويتوقف ضوء المؤشر رقم 1 عن الوميض.

إشارة مرشح الكربون

بعد 160 ساعة من التشغيل، يبدأ ضوء المؤشر رقم 2 في الوميض. عند ظهور هذه الإشارة، يجب استبدال مرشح الكربون المثبت. لإعادة ضبط هذه الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ. يصدر الشفاط صوت "BEEP" ويتوقف ضوء المؤشر رقم 2 عن الوميض.

في حالة ظهور إشارة كلا المرشحين في نفس الوقت، تومض أضواء المؤشر 1 و 2 بالتناوب.

تتم إعادة الضبط عن طريق تنفيذ الإجراء المذكور أعلاه مرتين.

في المرة الأولى يتم إعادة ضبط إشارة مرشح الكربون، وفي المرة الثانية يتم إعادة ضبط إشارة مرشح إزالة الدهون.

في الوضع القياسي، إشارة مرشح الكربون غير نشطة. في حالة استخدام الشفاط في نسخة إعادة التدوير، يجب تفعيل إشارة مرشح الكربون.

تفعيل إشارة مرشح الكربون:

أوقف تشغيل الشفاط واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء أضواء المؤشر المتعلقة بإشارة المرشحات النشطة في تلك اللحظة.

يصدر الشفاط صوت "BEEP" ويومض ضوء المؤشر رقم 2 لمدة ثانيتين.

ستبقى أضواء المؤشر 1 و 2 مضاءة لمدة ثانيتين قبل أن يعود الشفاط إلى حالة إيقاف التشغيل.

سيبقى مؤشرا الضوء 1 و2 مضاءين لمدة 2ⁿ قبل أن يعود شفاط المطبخ إلى حالة إيقاف التشغيل.

إلغاء تفعيل إشارة الفلتر الكربوني:

اضبط شفاط المطبخ على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء الأضواء الإرشادية المتعلقة بإشارة الفلاتر النشطة في تلك اللحظة.

يصدر شفاط المطبخ صوت "BEEP" وسينطفئ الضوء الإرشادي رقم 2.

سيظل الضوء الإرشادي 1 مضاءً لمدة ثانيتين قبل أن يعود شفاط المطبخ إلى وضع إيقاف التشغيل (OFF).

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش ناعمة ورطبة ومنظفات سائلة محايدة. لا تستخدم أدوات أو وسائل تنظيف.

تجنب استخدام المنتجات الكاشطة. لا تستخدم الكحول!

اللوحة - شكل 8-922-23

صيانة اللوحة

التفكيك:

• دع اللوحة تنزلق لأعلى (حوالي 2 سم)؛
• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس وتيرة تنظيف مرشح إزالة الدهون، باستخدام قطعة قماش مبللة بمنظف سائل محايد.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تستخدم الكحول!

التركيب:

اتبع الخطوات بترتيب عكسي مقارنة بفك التركيب.

انتبه! تحقق دائمًا من أن اللوحة مثبتة جيدًا في مكانها.

مرشح إزالة الدهون - الشكل 10-21

يحتفظ بجزيئات الدهون الناتجة عن الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير نظام عرض تشبع المرشح - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى الحاجة إلى ذلك)، باستخدام منظفات غير كاشطة، يدويًا أو في غسالة الأطباق على درجات حرارة منخفضة ودورة غسيل قصيرة.

بعد الغسيل في غسالة الأطباق، قد يفقد مرشح إزالة الدهون المعدني لونه، لكن خصائص الترشيح الخاصة به لا تتغير في أي حال من الأحوال.

إذا كنت ترغب في إزالة مرشح إزالة الدهون، اسحب المقبض الزنبركي لفك تثبيته.

مرشح الكربون النشط (فقط للنسخة المزودة بنظام ترشيح)

الشكل 20

يحدث تشبع مرشح الكربون بعد فترة استخدام أطول أو أقصر اعتمادًا على نوع المطبخ وعدد مرات غسل مرشح إزالة الدهون. في جميع الأحوال، يجب استبدال الخرطوشة كل أربعة أشهر كحد أقصى (أو عندما يشير نظام عرض تشبع المرشح - إذا كان متوفرًا في الطراز الذي تمتلكه - إلى الحاجة إلى ذلك).

لا يمكن غسله أو تجديده.

فلتر الكربون الدائري

قم بتركيبه على كل جانب لتغطية شبكتي الحماية الخلفيتين للمحرك، ثم أدره في اتجاه عقارب الساعة.

لإزالته، أدره في عكس اتجاه عقارب الساعة.

استبدال المصباح

شكل 24

شفاط المطبخ مزود بنظام إضاءة يعتمد على تقنية LED.

تضمن LED إضاءة مثالية، وعمرًا أطول بعشر مرات من المصابيح التقليدية، وتوفر في استهلاك الطاقة بنسبة 90%.

لاستبدال المصباح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

SL - تعليمات التركيب والاستخدام

اتبع بدقة التعليمات الواردة في هذا الدليل. نحن لا نتحمل أي مسؤولية عن أي حوادث أو أضرار أو حرائق في الجهاز ناتجة عن عدم اتباع التعليمات الواردة في هذا الدليل. صُمم الشفاط لشفط الأدخنة والأبخرة الناتجة عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

قد يختلف مظهر الشفاط عن الصور الموجودة في هذا الكتيب، لكن تعليمات الاستخدام والصيانة والتركيب هي نفسها.

• احتفظ بالدليل في مكان يمكنك الرجوع إليه في أي وقت. إذا قمت ببيع الجهاز أو التنازل عنه أو نقله، فاحرص على أن يبقى الدليل مع المنتج دائمًا.
• اقرأ التعليمات بعناية: فهي توفر معلومات مهمة حول التركيب والاستخدام والسلامة.
• لا تعدل الخصائص الكهربائية أو الميكانيكية للجهاز، ولا تتدخل في مخارج العادم. قبل تركيب الجهاز، تأكد من أن جميع مكوناته سليمة. إذا لم تكن كذلك، فاتصل بالبائع المعتمد ولا تقم بتركيب الجهاز.

ملاحظة: الأجزاء المميزة بالرمز "(*)" تعتبر ملحقات إضافية مرفقة مع بعض الموديلات فقط، أو أجزاء يمكن شراؤها بشكل منفصل.

تحذيرات

قبل أي تنظيف أو صيانة، افصل الشفاط عن مصدر الكهرباء عن طريق سحب القابس من المقبس أو إيقاف تشغيل المفتاح الرئيسي. استخدم قفازات العمل في جميع إجراءات التركيب والصيانة. - لا يجوز استخدام الجهاز من قبل الأطفال دون سن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين لديهم خبرة ومعرفة غير كافية، إلا إذا كانوا تحت إشراف شخص مسؤول أو تم توجيههم حول الاستخدام الآمن للجهاز ويدركون المخاطر المرتبطة به. - يجب مراقبة الأطفال للتأكد من أنهم لا يلعبون بالجهاز. - لا يجوز للأطفال تنظيف الجهاز أو القيام بأعمال الصيانة عليه دون إشراف. - عند استخدام شفاط المطبخ

في نفس الوقت مع أجهزة أخرى تعمل بالغاز أو أنواع وقود أخرى، يجب أن تكون الغرفة جيدة التهوية.

• نظف الشفاط بشكل متكرر من الخارج والداخل (على الأقل مرة واحدة شهريًا)، وفي جميع الأحوال اتبع التعليمات الصريحة الواردة في دليل الصيانة هذا.
• عدم الالتزام بقواعد تنظيف الشفاط واستبدال/تنظيف المرشحات يشكل خطر نشوب حريق.
• يُمنع منعًا باتًا تحضير الأطباق المشتعلة تحت الشفاط.
• عند الاستبدال، استخدم فقط نوع المصباح المذكور في قسم الصيانة/استبدال المصباح في هذه التعليمات.

اللهب المكشوف ضار بالمرشحات ويمكن أن يسبب حريقًا، لذا فإن استخدامه محظور في جميع الأحوال.

يتطلب القلي مراقبة مستمرة لمنع الزيت الساخن من الاشتعال.

تنبيه: أثناء تشغيل الموقد، قد تصبح الأجزاء المكشوفة من الشفاط ساخنة جدًا.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب بالكامل.
• فيما يتعلق بالتدابير الفنية والأمنية لتصريف الدخان، يجب عليك الالتزام الصارم باللوائح الصادرة عن السلطات المحلية المختصة.
• يجب ألا يتم توجيه الهواء المستخرج إلى أنبوب يستخدم لتصريف الغازات الناتجة عن الأجهزة التي تعمل بالغاز أو أنواع الوقود الأخرى.
• لا تستخدم الشفاط أو تتركه مع مصابيح غير مثبتة بشكل صحيح، حيث يوجد خطر حدوث صدمة كهربائية.
• لا تستخدم الشفاط أبدًا إذا لم تكن الشبكة مثبتة بشكل صحيح!
• لا تستخدم الشفاط أبدًا كسطح للتخزين، إلا إذا كان ذلك مسموحًا به صراحةً.
• لتركيب المنتج، استخدم فقط براغي التثبيت المرفقة. إذا لم تكن متوفرة، فاشترِ النوع الصحيح من البراغي. استخدم براغي بالطول الصحيح المحدد في تعليمات التثبيت.
• في حالة الشك، استشر مركز خدمة معتمدًا أو شخصًا مؤهلًا بشكل مماثل.

انتبه!

• إذا لم تتبع هذه التعليمات عند تركيب البراغي وعناصر التثبيت، فهناك خطر حدوث صدمة كهربائية.
• لا تستخدم مع مؤقت، أو جهاز تحكم عن بعد، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EC بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال التخلص الصحيح من هذا المنتج، يساهم المستخدم في منع أي عواقب سلبية محتملة على البيئة والصحة.

يشير الرمز الموجود على المنتج أو على الوثائق المرفقة إلى أنه لا يجوز التخلص منه مع النفايات المنزلية، بل يجب إحضاره إلى نقطة تجميع مناسبة لإعادة تدوير النفايات الكهربائية والإلكترونية. تخلص من الجهاز وفقًا للوائح المحلية المعمول بها في مجال التخلص من النفايات. للحصول على معلومات إضافية حول التعامل مع هذا المنتج وإعادة استخدامه وإعادة تدويره، اتصل بالخدمة المحلية المختصة، أو مركز تجميع النفايات البلدية، أو المتجر الذي اشتريت منه المنتج.

تم تصميم الجهاز واختباره وتصنيعه وفقًا لما يلي:

• السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233.
• النتائج: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. اقتراحات للاستخدام الصحيح لتقليل التأثير على البيئة: أشعل الشفاط على السرعة الدنيا عند بدء الطهي، واتركه يعمل لبضع دقائق بعد انتهاء الطهي. قم بزيادة السرعة فقط عند وجود الكثير من الدخان والبخار، واستخدم وضع التعزيز فقط في الحالات الاستثنائية. استبدل مرشحات الكربون عند الحاجة للحفاظ على فعاليتها في إزالة الروائح الكريهة. نظف مرشحات الدهون عند الحاجة للحفاظ على فعاليتها. استخدم نظام أنابيب بأقصى قطر مذكور في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

صُمم الشفاط لشفط الدخان والبخار الناتجين عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

صُنع الشفاط لاستخدامه في نسخة التهوية مع مخرج خارجي أو نسخة إعادة التدوير (الترشيح) مع دوران داخلي.

نسخة الشفط

يتم توجيه الأبخرة إلى الخارج عبر أنبوب العادم المثبت على الحافة الموصلة.

تحذير!

أنبوب العادم غير مرفق مع الشفاط ويجب شراؤه بشكل منفصل. يجب أن يكون قطر أنبوب العادم مساوياً لقطر حلقة التوصيل.

تحذير!

إذا كان الشفاط مزوداً بمرشحات كربون، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب وفتحات ذات مخرج أفقي بنفس قطر مخرج الهواء (الحافة الموصلة).

استخدام أنابيب وفتحات ذات مخرج أفقي بقطر أصغر سيؤثر سلباً على كفاءة الشفط وسيزيد الضوضاء بشكل كبير.

لذلك، نرفض أي مسؤولية عن هذا النوع من التشغيل.

! يجب أن يكون طول الأنابيب بقدر الحد الأدنى الضروري. ! يجب أن يحتوي الأنابيب على أقل عدد ممكن من الانحناءات (أقصى زاوية انحناء: 90 درجة). تجنب التغييرات الحادة في اتجاه الأنابيب.

نسخة الترشيح

يتم إزالة الشحوم والروائح الكريهة من الهواء المستخرج قبل إعادة إدخاله إلى الغرفة. عند استخدام الشفاط في هذا الإصدار، يجب تركيب مرشح إضافي يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح دعم الأواني على سطح الطهي والجزء السفلي من الشفاط في المطابخ عن 45 سم للمواقد الكهربائية و 65 سم للمواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب موقد الغاز تنص على مسافة أكبر، فيجب مراعاتها أيضًا.

! التوصيل الكهربائي

يجب أن يتوافق جهد التيار الكهربائي مع الجهد المبين على لوحة الخصائص الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فقم بإدخاله في مقبس يتوافق مع اللوائح السارية ويقع في مكان يسهل الوصول إليه حتى بعد تركيب الجهاز. إذا لم يكن الشفاط مزودًا بقابس (اتصال مباشر بالشبكة) أو كان المقبس في مكان لا يمكن الوصول إليه بعد تركيب الجهاز، فقم بتركيب مفتاح ثنائي القطب، وفقًا للوائح، يضمن الفصل الكامل عن الشبكة في ظروف فئة الجهد الزائد

III، وفقًا للوائح التركيب.

تحذير!

قبل إعادة توصيل دائرة الشفاط بمصدر التيار الكهربائي والتحقق من التشغيل الصحيح، تحقق دائمًا من أن كابل التيار الكهربائي مثبت بشكل صحيح.

يحتوي الشفاط على كابل طاقة خاص. في حالة تلف الكابل، يمكنك طلب واحد جديد من خدمة الصيانة.

التركيب

قبل بدء التركيب:

• تحقق من أن أبعاد المنتج الذي تم شراؤه مناسبة لمساحة التركيب المختارة.
• قم بإزالة مرشح/مرشحات الكربون النشط، إذا كانت مرفقة (انظر أيضًا الفقرة ذات الصلة). قم بتركيبها فقط إذا كنت ترغب في استخدام الشفاط في نسخة إعادة التدوير.
• تأكد من عدم وجود أي مواد مرفقة داخل الشفاط (بسبب النقل) (مثل ظرف به براغي، ضمان، إلخ)؛ إذا وجدت، قم بإزالتها واحتفظ بها.

يأتي الشفاط مزودًا بإدخالات تثبيت مناسبة لمعظم الجدران/الأسقف. ومع ذلك، يجب استشارة فني مؤهل للتأكد من ملاءمة المواد لنوع الجدار/السقف. يجب أن يكون الجدار/السقف قويًا بما يكفي لتحمل وزن الشفاط.

في حالة وجود ألواح جانبية و/أو جدران و/أو خزائن حائطية، تحقق من وجود مساحة كافية لتركيب الشفاط وأن الوصول إلى لوحة التحكم يظل سهلاً دائمًا.

للموديلات المحددة فقط

كجزء من الملحقات الإضافية، يمكن شراء مدخنة تجميلية. تحقق مع البائع المعتمد ما إذا كانت نسختك تدعم هذا الخيار.

نوصي بتركيب الشفاط بعد شراء المدخنة، للتأكد من التركيب الأنسب.

SI.5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف تشغيل الأضواء (ON/OFF)

T2. تقليل السرعة

بالضغط على الزر "T2"، تنخفض سرعة التشغيل من المستوى 4 (المكثف) إلى المستوى 1.

بالضغط على الزر "T2" أثناء عمل الشفاط على السرعة الأولى، يتم إيقاف تشغيله أولاً (OFF).

T3 زيادة السرعة

بالضغط على الزر T3، يتم تشغيل الشفاط (من حالة OFF)، بحيث يعمل على السرعة الأولى.

بالضغط على هذا الزر (الشفاط قيد التشغيل - ON)، تزداد سرعة المحرك من السرعة الأولى إلى السرعة الرابعة (المكثفة).

عند كل مستوى سرعة محدد، يضيء مؤشر LED المقابل.

1. مستوى السرعة - مؤشر LED 1
2. مستوى السرعة - مؤشر LED 2
3. مستوى السرعة - مؤشر LED 3
4. مستوى السرعة (مكثف) - مؤشر LED 4 (يومض)

مستوى السرعة المكثف محدود زمنياً. الإعداد الزمني القياسي هو 5 دقائق، وبعد انقضاء هذا الوقت ينتقل الشفاط إلى مستوى السرعة الثاني.

لإيقاف تشغيل الوظيفة قبل انقضاء الوقت المحدد، اضغط على الزر T2 وسينتقل الشفاط إلى مستوى السرعة الثالث.

T4 الإعداد الزمني للسرعة

يتم تمكين الإعداد الزمني للسرعة بالضغط على الزر T4، وبعد انقضاء هذا الوقت يتم إيقاف تشغيل الشفاط.

إعدادات الوقت لتشغيل كل مستوى سرعة هي كما يلي:

1. مستوى السرعة - 20 دقيقة (مؤشر LED 1 يومض)
2. سرعة قصوى - 15 دقيقة (مصباح LED 2 يومض)
3. سرعة قصوى - 10 دقائق (مصباح LED 3 يومض)
4. مستوى السرعة (مكثف) - 5 دقائق (مصباح LED 4 يومض)

أثناء التشغيل الموقوت، يمكنك الضغط على الزر T2 للخروج من الوضع الموقوت وتقليل سرعة التشغيل.

بالضغط على الزر T3، يمكنك الخروج من وضع التشغيل الموقوت وزيادة سرعة التشغيل.

بالضغط على الزر T4، يمكنك الخروج من وضع التشغيل الموقوت والحفاظ على سرعة التشغيل المحددة.

مؤشر تشبع مرشح الشحوم

بعد 40 ساعة من التشغيل، يبدأ مصباح LED 1 في الوميض.

يشير هذا العرض إلى ضرورة غسل مرشح الشحوم المثبت.

لإعادة ضبط الإشارة، اضغط على الزر T4 واستمر في الضغط لمدة 5 ثوانٍ.

يصدر صوت تنبيه ويتوقف مصباح LED 1 عن الوميض.

مؤشر تشبع مرشح الفحم

بعد 160 ساعة من التشغيل، يبدأ مؤشر LED 2 في الوميض.

تشير هذه الإشارة إلى ضرورة استبدال مرشح الفحم المثبت.

لإعادة ضبط الإشارة، اضغط على الزر T4 واستمر في الضغط عليه لمدة 5 ثوانٍ.

يصدر صوت تنبيه ويتوقف مؤشر LED 2 عن الوميض.

في حالة عرض تشبع كلا المرشحين في نفس الوقت، يومض الرقمان 1 و2 بالتناوب على الشاشة.

لإعادة ضبط المؤشرين، كرر الإجراء الموصوف أعلاه مرتين.

المرة الأولى لإعادة ضبط مؤشر تشبع مرشح الفحم، والمرة الثانية لمؤشر تشبع مرشح الشحوم.

في وضع التشغيل القياسي، لا يتم تمكين مؤشر تشبع مرشح الفحم.

في حالة استخدام الشفاط في وضع إعادة التدوير، يجب تمكين مؤشر تشبع مرشح الفحم.

لتمكين مؤشر تشبع مرشح الفحم:

أوقف تشغيل الشفاط (OFF) واضغط على الزر T4 واستمر في الضغط عليه لمدة 5 ثوانٍ.

عند الضغط على الزر، تضيء مؤشرات LED للمرشحات النشطة حاليًا.

يصدر صوت تنبيه ويومض مؤشر LED 2 لمدة ثانيتين.

يضيء مؤشرا LED 1 و2 لمدة ثانيتين تقريبًا، ثم ينطفئ الشفاط مرة أخرى (OFF).

لإلغاء تفعيل مؤشر تشبع فلتر الكربون:

أطفئ الشفاط (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، تضيء مصابيح LED الخاصة بالفلاتر النشطة حاليًا.

يصدر صوت تنبيه (صافرة) وينطفئ مؤشر LED رقم 2.

يضيء مؤشر LED رقم 1 لمدة ثانيتين تقريبًا، ثم ينطفئ الشفاط مرة أخرى (OFF).

الصيانة

التنظيف

للتنظيف، استخدم فقط قطعة قماش مبللة

بمنظف محايد. لا تستخدم أي أدوات أو أجهزة

للتنظيف.

لا تستخدم منتجات تحتوي على مواد كاشطة. لا

تستخدم الكحول!

الألواح

الشكل 8-9_22-23

صيانة الألواح

فك التركيب:

• ادفع اللوحة لأعلى (حوالي 2 سم).
• اسحب اللوحة نحوك.

التنظيف:

نظف اللوحة بنفس وتيرة تنظيف مرشح الشحوم؛ لتنظيفها استخدم قطعة قماش مبللة بمنظف سائل محايد.

تجنب استخدام المواد التي تحتوي على جزيئات كاشطة.

لا تستخدم الكحول

التركيب:

اتبع الترتيب العكسي لفك التركيب.

انتبه! تحقق دائمًا من أن اللوحة مثبتة جيدًا في مكانها.

مرشح الشحوم

الشكل 10-21

يمنع جزيئات الشحوم التي تتشكل أثناء الطهي.

يجب تنظيفه مرة في الشهر (أو عندما ينبه نظام كشف تشبع المرشحات - إذا كان متوفرًا في طرازك - إلى الحاجة إلى ذلك)، باستخدام منظفات غير كاشطة، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة قصيرة.

قد يتغير لون مرشح الشحوم عند غسله في غسالة الأطباق، لكن خصائص ترشيحه لا تتغير إطلاقًا.

لإزالة مرشح الشحوم، اسحب ذراع الفصل الزنبركي.

مرشح الفحم (فقط للنسخة الدائرية)

عادةً ما ينسد مرشح الكربون النشط بعد استخدام أطول أو أقصر، اعتمادًا على نوع المطبخ وتكرار تنظيف مرشح الشحوم. يجب استبدال المرشح كل أربعة أشهر على الأقل (أو عندما يظهر ذلك من نظام كشف انسداد المرشحات، إذا كان متوفرًا في طرازك).

المرشح غير قابل للغسل أو التجديد.

مرشح الفحم الدائري

ضع مرشح فحم واحدًا على كل جانب، بحيث يغطيان شبكتي حماية الدوار للمحرك، ثم أدر المقبض في اتجاه عقارب الساعة.

لإزالة المرشح، أدر المقبض في عكس اتجاه عقارب الساعة.

استبدال المصابيح

يحتوي الشفاط على نظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية وعمرًا أطول حتى 10 مرات مقارنة بالمصابيح التقليدية، وتوفر 90% من الطاقة الكهربائية.

لاستبدال المصابيح، اتصل بفني الخدمة المعتمد وبائع قطع الغيار.

التزم بدقة بالتعليمات الواردة في هذا الدليل. نخلي مسؤوليتنا عن أي حوادث أو أعطال أو حرائق في الجهاز ناتجة عن عدم اتباع التعليمات الواردة في هذا الدليل. شفاط المطبخ مزود بوظيفة شفط الدخان والبخار أثناء الطهي وهو مخصص للاستخدام المنزلي فقط.

قد يختلف المظهر الخارجي لشفاط المطبخ قليلاً عما وصفناه وأوضحناه في رسومات هذا الدليل، ولكن في جميع الأحوال تبقى تعليمات الاستخدام والصيانة والتركيب دون تغيير.

من المهم الاحتفاظ بهذا الدليل لتتمكن من الرجوع إليه في أي وقت. في حالة بيع هذا المنتج أو إهدائه أو الانتقال إلى مكان آخر، تأكد من أن يبقى الدليل دائمًا مع المنتج. - اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة حول التركيب والاستخدام والسلامة. - لا تقم بإجراء أي تعديلات ميكانيكية أو كهربائية على المنتج أو على أنابيب الإخراج. - قبل البدء في تركيب الجهاز، تأكد من عدم تلف أي مكون. في حالة التلف، اتصل بالتاجر ولا تتابع التركيب.

ملاحظة: العناصر المميزة بالرمز "(*)" هي أجزاء إضافية يتم توفيرها فقط مع بعض الموديلات أو عناصر غير مزودة ويجب شراؤها.

تحذيرات

• قبل أي عملية تنظيف أو صيانة، افصل الشفاط عن مصدر الطاقة الكهربائية بإزالة القابس أو بفصل المفتاح الرئيسي في المنزل.
• ارتدِ دائمًا قفازات العمل لجميع عمليات التركيب والصيانة.
• يمكن استخدام هذا الجهاز من قبل الأطفال الذين لا تقل أعمارهم عن 8 سنوات والأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المحدودة أو الذين يفتقرون إلى الخبرة والمعرفة اللازمة، إذا كانوا تحت الإشراف أو بعد تلقيهم تعليمات حول الاستخدام الآمن للجهاز وفهموا المخاطر التي قد تحدث أثناء الاستخدام.
• يجب أن يكون الأطفال تحت الإشراف لمنعهم من اللعب بالجهاز. لا يجوز للأطفال القيام بالتنظيف والصيانة

بدون إشراف.

• يجب أن تكون الغرفة جيدة التهوية عند استخدام شفاط المطبخ مع أجهزة أخرى تعمل بالغاز أو باحتراق الوقود.
• يجب تنظيف الشفاط بانتظام من الداخل والخارج (مرة واحدة على الأقل شهريًا). ومع ذلك، من الضروري اتباع ما هو منصوص عليه صراحةً في تعليمات الصيانة.
• عدم اتباع تعليمات تنظيف الشفاط وتغيير وتنظيف المرشحات قد يتسبب في نشوب حريق.
• يُمنع منعًا باتًا تحضير الطعام على اللهب المكشوف تحت الشفاط.
• لاستبدال المصباح، استخدم فقط نوع المصباح المذكور في فصل الصيانة/استبدال المصباح في هذا الدليل.

استخدام اللهب المكشوف ضار بالفلتر وقد يسبب حريقًا، لذلك يجب تجنبه في جميع الحالات.

يجب أن يتم القلي تحت الإشراف لتجنب اشتعال الزيت المحموم.

تنبيه: عندما تكون لوحة الطهي قيد التشغيل، قد تصبح الأجزاء المتاحة من الشفاط ساخنة.

• لا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يكتمل التركيب تمامًا.
• فيما يتعلق بالتدابير التقنية وإجراءات السلامة التي يجب اتخاذها عند تصريف الأبخرة، يجب الالتزام الصارم بأحكام اللوائح المحلية.
• يجب ألا يتم تصريف الهواء في قناة تستخدم لتصريف الأبخرة الناتجة عن أجهزة تعمل بالغاز أو أنواع أخرى من الاحتراق.
• لا تستخدم الشفاط أو تتركه دون تركيب المصابيح بشكل صحيح بسبب خطر التعرض لصدمة كهربائية.
• لا تستخدم الشفاط أبدًا دون تركيب الشبكة بشكل صحيح!
• يجب ألا يُستخدم الشفاط أبدًا كسطح للتخزين، إلا إذا تم النص على ذلك صراحةً.
• استخدم فقط براغي التثبيت المرفقة مع المنتج، أو إذا لم تكن مرفقة، قم بشراء النوع الصحيح من البراغي. استخدم الطول الصحيح للبراغي، كما هو محدد في دليل التثبيت. إذا كنت في شك، فاتصل بالخدمة المعتمدة أو بموظفين مؤهلين مماثلين.

تنبيه!

• قد يؤدي عدم تركيب البراغي والمثبتات وفقًا لهذه التعليمات إلى مخاطر ذات طبيعة كهربائية.
• لا تستخدم مع مؤقت، أو جهاز تحكم عن بعد منفصل، أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EU بشأن النفايات الكهربائية والإلكترونية (WEEE). يرجى التأكد من التخلص من هذا المنتج وفقًا للقواعد المحلية، حيث يساهم المستخدم في منع وإزالة أي آثار سلبية محتملة على البيئة والصحة.

يشير هذا الرمز الموجود على المنتج أو على الوثائق المصاحبة له إلى أنه لا يجوز التعامل مع هذا المنتج كنفايات منزلية عادية، بل يجب إيداعه في مركز تجميع مناسب لإعادة تدوير الأجهزة الكهربائية والإلكترونية. تخلص من هذه الأجهزة وفقًا للقواعد المحلية للتخلص من النفايات. للحصول على مزيد من المعلومات حول التخلص من هذه الأجهزة، يرجى الاتصال بالسلطات المحلية أو مراكز تجميع النفايات أو المتجر الذي اشتريت منه هذا المنتج.

الأجهزة مصممة ومختبرة ومصنعة وفقًا للمعايير التالية:

• لوائح السلامة: EN/IEC 60335-1؛ EN/IEC 60335-2-31، EN/IEC 62233. لوائح الأداء: EN/IEC 61591؛ ISO 5167-1؛ ISO 5167-3؛ ISO 5168؛ EN/IEC 60704-1؛ EN/IEC 60704-2-13؛ EN/IEC 60704-3؛ ISO 3741؛ EN 50564؛ IEC 62301. التوافق الكهرومغناطيسي: EN 55014-1؛ CISPR 14-1؛ EN 55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛ EN/IEC 61000-3-3. نصائح للاستخدام الصحيح لتقليل التأثير على البيئة: قم بتشغيل شفاط المطبخ على السرعة الدنيا عند بدء الطهي واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط في حالة وجود كمية كبيرة من الدخان والبخار، واستخدم السرعة القصوى فقط في الحالات القصوى. استبدل فلاتر الفحم فقط عند الحاجة للحفاظ على فعالية تقليل الروائح الكريهة. نظف فلاتر الشحوم عند الحاجة للحفاظ على كفاءتها. استخدم أقصى قطر لنظام مجاري الهواء المذكور في هذا الدليل لتحسين الكفاءة وتقليل الضوضاء.

الاستخدام

شفاط المطبخ مخصص لشفط الدخان والبخار أثناء الطهي وهو مخصص للاستخدام المنزلي فقط.

تم تصميم شفاط المطبخ لاستخدامه في نسخة الشفط

مع تفريغ خارجي (إخراج) أو باستخدام فلتر يعيد تدوير الهواء داخل الغرفة.

نسخة الشفط

في هذه الحالة، يتم نقل البخار إلى خارج المبنى عبر أنبوب خاص متصل بحلقة التوصيل الموجودة في الجزء العلوي من الشفاط.

تحذير!

أنبوب الشفط غير مرفق مع الجهاز ويجب شراؤه. يجب أن يكون قطر أنبوب الشفط مساويًا لقطر حلقة التوصيل.

تحذير!

إذا كان شفاط المطبخ مزودًا بفلاتر فحم، فيجب إزالتها.

قم بتوصيل شفاط المطبخ وفتحة التهوية في الحائط بنفس قطر فتحة الهواء (حلقة التوصيل).

استخدام الأنابيب وفتحات الإخراج في الجدار ذات القطر الأصغر سيقلل من قدرة الشفط وسيؤدي إلى زيادة ملحوظة في الضوضاء.

سيتم رفض أي مسؤولية مرتبطة بما ذكر.

! استخدم أنبوبًا بأقل طول ضروري. ! استخدم أنبوبًا بأقل عدد ممكن من الانحناءات (الزاوية القصوى للانحناء: 90°). ! تجنب التغييرات المفاجئة في المقطع العرضي للأنبوب.

نسخة الترشيح

سيتم تنظيف الهواء الممتص من الدهون وإعادة تدويره إلى الغرفة. لاستخدام شفاط المطبخ في هذا الإصدار، يلزم تركيب نظام ترشيح إضافي يعتمد على فلاتر الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين سطح الأواني على الموقد وأدنى جزء من شفاط المطبخ عن 45 سم للمواقد الكهربائية، و65 سم في حالة المواقد الغازية أو المختلطة.

إذا كانت تعليمات تركيب جهاز الغاز تتطلب الحفاظ على مسافة أكبر، فيجب الالتزام بها.

! التوصيل بالتيار الكهربائي

يجب أن يتوافق جهد الشبكة مع الجهد الموضح على ملصق الخصائص الموجود داخل شفاط المطبخ. إذا كان هناك قابس، قم بتوصيل شفاط المطبخ بمقبس يتوافق مع اللوائح السارية ويكون في مكان يسهل الوصول إليه حتى بعد التركيب. إذا لم يكن هناك قابس (توصيل مباشر بالشبكة) أو كان القابس غير مناسب في مكان يسهل الوصول إليه، حتى بعد التركيب، قم بتركيب مفتاح ثنائي القطب يتوافق مع اللوائح ويضمن الفصل الكامل عن الشبكة في ظروف الفئة رقم 0 للجهد الزائد، وفقًا لقواعد التركيب.

تحذير!

قبل إعادة توصيل مصدر طاقة شفاط المطبخ بالشبكة والتحقق من الأداء السليم، تحقق دائمًا من أن كابل الشبكة قد تم تركيبه بشكل صحيح.

شفاط المطبخ مزود بكابل طاقة خاص؛ في حالة تلف الكابل، يمكنك طلبه والحصول عليه من الدعم الفني.

التركيب

قبل البدء في التركيب:

• تحقق من أن المنتج الذي اشتريته له أبعاد مناسبة لمكان التركيب الذي اخترته.
• أزل مرشحات الكربون النشطة إذا كانت مرفقة (انظر أيضًا الفقرة المتعلقة بذلك). يجب إعادة تركيبها فقط إذا كنت تستخدم شفاط المطبخ في النسخة التي تعمل بالترشيح.
• تحقق (لتسهيل النقل) من عدم وجود مواد مختلفة داخل الشفاط (مثل أكياس البراغي، الضمانات، إلخ) وقم بإزالتها إن وجدت واحتفظ بها.

شفاط المطبخ مزود بقطع تثبيت مناسبة لجميع الجدران أو الأسقف تقريبًا. ومع ذلك، من الضروري استشارة فني مؤهل لتحديد مدى ملاءمة المواد لنوع الجدار أو السقف. يجب أن يكون الجدار أو السقف قويًا بما يكفي لتحمل وزن شفاط المطبخ.

في حالة وجود ألواح و/أو جدران و/أو أثاث معلق جانبي، تحقق من وجود مساحة كافية لتركيب شفاط المطبخ ومن سهولة الوصول إلى لوحة التحكم في جميع الأوقات.

فقط لبعض الموديلات

كملحق اختياري، يمكنك شراء مدخنة تجميلية، تحقق من خلال نقطة البيع المعتمدة ما إذا كان الموديل الذي لديك يدعم هذه الإمكانية.

ننصح بتركيب شفاط المطبخ بعد شراء المدخنة لتتمكن من العثور على طريقة التركيب الأنسب بكل تأكيد.

الصور 5-14-15-16-17

التشغيل

T1. تشغيل/إيقاف الإضاءة

T2. تقليل السرعة

بالضغط على الزر "T2" يتم تقليل السرعة، بدءًا من السرعة 4 (شديدة) إلى السرعة 1.

بالضغط على الزر "T2" أثناء التشغيل على السرعة 1، ينتقل شفاط المطبخ إلى حالة إيقاف التشغيل.

T3 زيادة السرعة

عند الضغط على الزر T3، ينتقل شفاط المطبخ من وضع الإيقاف إلى السرعة 1.

عند الضغط على الزر (شفاط المطبخ في وضع التشغيل)، تزداد سرعة المحرك من السرعة 1 إلى السرعة 4 (شديدة).

كل سرعة تقابلها إضاءة مؤشر مناظرة.

السرعة 1 - ضوء المؤشر 1

السرعة 2 - ضوء المؤشر 2

السرعة 3 - ضوء المؤشر 3

السرعة 4 (شديدة) - ضوء المؤشر 4 (يومض)

السرعة الشديدة محدودة زمنياً. الحد الزمني الافتراضي هو 5 دقائق، وعند انتهاء هذه الفترة الزمنية، ينتقل شفاط المطبخ إلى السرعة 2.

لإلغاء تنشيط هذه الوظيفة قبل انتهاء الفترة الزمنية، اضغط على الزر T2، وسينتقل شفاط المطبخ إلى السرعة 3.

T4 تحديد زمن السرعة

يتم تنشيط تحديد زمن السرعة بالضغط على الزر T4، وبعد انتهاء هذه الفترة الزمنية، يتم إيقاف تشغيل شفاط المطبخ.

ينقسم تحديد الزمن على النحو التالي:

السرعة 1 - 20 دقيقة (يومض ضوء المؤشر 1)

السرعة 2 - 15 دقيقة (يومض ضوء المؤشر 2)

السرعة 3 - 10 دقائق (يومض ضوء المؤشر 3)

السرعة 4 (شديدة) - 5 دقائق (ضوء المؤشر 4 يومض)

أثناء العمل مع تحديد الوقت، بالضغط على الزر T2، يخرج شفاط المطبخ من وضع تحديد الوقت ويخفض السرعة.

بالضغط على الزر T3، يخرج شفاط المطبخ من وضع تحديد الوقت ويزيد السرعة.

بالضغط على الزر T4، يخرج شفاط المطبخ من وضع تحديد الوقت مع الحفاظ على السرعة المضبوطة.

إشارة فلتر إزالة الدهون

بعد 40 ساعة من التشغيل، يومض ضوء المؤشر 1.

عند ظهور هذا النوع من الإشارة، يكون فلتر إزالة الدهون المثبت بحاجة إلى الغسيل.

لإعادة ضبط هذه الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سيصدر شفاط المطبخ صوت "بييب" وسيتوقف ضوء المؤشر 1 عن الوميض.

إشارة فلتر الكربون

بعد 160 ساعة من التشغيل، يومض ضوء المؤشر 2.

عند ظهور هذا النوع من الإشارة، يجب استبدال فلتر الكربون.

لإعادة ضبط هذه الإشارة، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سيصدر شفاط المطبخ صوت "بييب" وسيتوقف ضوء المؤشر 1 عن الوميض.

في حالة حدوث إشارة متزامنة لكلا الفلترين،

ستومض أضواء المؤشر 1 و 2 بالتناوب.

يتم إجراء إعادة الضبط بتكرار الإجراء المذكور أعلاه مرتين.

في المرة الأولى يتم إعادة ضبط مؤشر فلتر الكربون، وفي المرة الثانية يتم إعادة ضبط مؤشر فلتر إزالة الشحوم.

في الوضع القياسي، لا يكون مؤشر فلتر الكربون نشطًا.

في حال استخدام شفاط المطبخ في نسخة الترشيح، من الضروري تفعيل مؤشر فلتر الكربون.

تفعيل مؤشر فلتر الكربون:

اضبط شفاط المطبخ على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء أضواء التحكم المتعلقة بمؤشر المرشحات النشطة حاليًا.

سيصدر شفاط المطبخ صوت "BEEP" وسيومض ضوء المؤشر 2 لمدة ثانيتين.

ستبقى أضواء المؤشر 1 و 2 مضاءة لمدة ثانيتين تقريبًا قبل أن يعود شفاط المطبخ إلى حالة إيقاف التشغيل (OFF).

إلغاء تفعيل مؤشر فلتر الكربون:

اضبط شفاط المطبخ على وضع إيقاف التشغيل (OFF) واستمر في الضغط على الزر T4 لمدة 5 ثوانٍ.

بمجرد الضغط على الزر، ستضيء أضواء التحكم المتعلقة بمؤشر المرشحات النشطة حاليًا.

سيصدر شفاط المطبخ صوت "BEEP" وسينطفئ ضوء المؤشر 2.

سيبقى ضوء المؤشر 1 مضاءً لمدة ثانيتين تقريبًا قبل أن يعود شفاط المطبخ إلى حالة إيقاف التشغيل (OFF).

الصيانة

التنظيف

لأغراض التنظيف، استخدم فقط قطعة قماش مبللة بمنظفات محايدة سائلة. لا تستخدم أدوات أو وسائل تنظيف.

تجنب استخدام المنتجات التي قد تسبب الخدوش. لا تستخدم الكحول!

اللوحة

الشكل 8-9 22-23

صيانة اللوحة

التفكيك:

• دع اللوحة تنزلق لأعلى (حوالي 2 سم);
• اسحب اللوحة نحوك

التنظيف:

يجب تنظيف اللوحة بنفس تكرار تنظيف مرشح إزالة الشحوم، باستخدام قطعة قماش مبللة بمنظفات محايدة سائلة.

تجنب استخدام المنتجات التي تسبب الخدوش. لا تستخدم الكحول!

التجميع:

اتبع الخطوات بالترتيب العكسي لفك التجميع.

انتبه! تأكد من أن اللوحة مثبتة جيدًا في مكانها.

مرشح الشحوم

الشكل 10-21

يحتفظ بجزيئات الشحوم التي تتكون أثناء الطهي.

يجب تنظيفه مرة واحدة في الشهر (أو عندما يشير مؤشر تشبع المرشح إلى ذلك - إذا كان الطراز الذي اشتريته مزودًا بهذه الإمكانية)، باستخدام منظفات خفيفة، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة مع دورة قصيرة.

بعد الغسيل في غسالة الأطباق، قد يبدو مرشح الشحوم باهتًا أو يفقد لونه، لكن خصائص الترشيح لا تتأثر بأي حال من الأحوال.

لإزالة مرشح الشحوم، اسحب مقبض الزنبرك الذي يفصل.

مرشح الكربون (فقط للنسخة المزودة بفلترة)

الشكل 20

يصل مرشح الكربون إلى حد التشبع بعد فترة استخدام أطول أو أقصر، اعتمادًا على نوع المطبخ وانتظام تنظيف مرشح الشحوم. في جميع الأحوال، يجب استبدال الخرطوشة على الأكثر كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع المرشح - إذا كان موجودًا في الطراز الذي تمتلكه - إلى الحاجة إلى ذلك).

لا يمكن غسله أو تجديده.

مرشح الكربون الدائري

ضع واحدًا على كل جانب بحيث يغطي شبكتي الحماية للمحرك، ثم أدره في اتجاه عقارب الساعة.

لتفكيك الجهاز، أدره في الاتجاه المعاكس لاتجاه عقارب الساعة.

استبدال المصباح

الشكل 24

شفاط المطبخ مزود بنظام إضاءة يعتمد على تقنية المصابيح المؤشرة.

المصابيح المؤشرة تضمن إضاءة مثالية وعمرًا أطول بعشر مرات من المصابيح التقليدية، كما تتيح توفيرًا يصل إلى 90٪ من الطاقة الكهربائية.

لاستبدال المصباح، اتصل بمركز الخدمة المعتمد لقطع الغيار.

يرجى اتباع التعليمات الواردة في هذا الدليل خطوة بخطوة. لا تتحمل الشركة المصنعة أي مسؤولية عن الأعطال أو الأضرار أو الحرائق الناتجة عن عدم اتباع التعليمات الواردة في هذا الدليل. صُمم شفاط المطبخ لشفط الدخان والبخار الناتج عن الطهي، وللاستخدام المنزلي فقط.

قد تختلف وظائف الشفاط عن الأشكال الموضحة في دليل الاستخدام، لكن تعليمات الاستخدام والصيانة والتركيب تظل كما هي.

• من المهم الاحتفاظ بدليل الاستخدام هذا للرجوع إليه عند الحاجة في المستقبل. عند بيع المنتج أو نقله أو إعطائه لشخص آخر، تأكد من بقاء دليل الاستخدام مع المنتج.
• اقرأ التعليمات بعناية: فهي تحتوي على معلومات مهمة جدًا تتعلق بالتركيب والاستخدام والسلامة.
• لا تقم بأي تعديلات كهربائية أو هيكلية سواء على المنتج نفسه أو على قنوات التهوية. قبل البدء في تركيب الجهاز، تأكد من أن جميع الأجزاء في حالة صالحة للاستخدام. خلاف ذلك، اتصل بالشركة المصنعة ولا تتابع التركيب.

ملاحظة: العناصر المميزة بعلامة (") هي ملحقات اختيارية وتُوفر فقط مع الطراز الأساسي أو العناصر التي يتم شراؤها.

تحذير

قبل القيام بأي عملية تنظيف أو صيانة، افصل القابس الكهربائي أو اقطع الاتصال بالتيار الكهربائي الرئيسي لإيقاف تشغيل الشفاط. - استخدم قفازات العمل لجميع عمليات التركيب والصيانة. - صُمم الجهاز لاستخدامه من قبل الأطفال الذين تبلغ أعمارهم 8 سنوات فما فوق، والأشخاص الذين يعانون من نقص في القدرات البدنية أو الحسية أو العقلية، أو الذين يفتقرون إلى الخبرة أو المعرفة، بشرط أن يكونوا تحت الإشراف أو تلقوا تعليمات حول استخدام الجهاز بطريقة آمنة وفهموا المخاطر المرتبطة به. - يُمنع الأطفال من اللعب بالجهاز. يجب ألا يقوم الأطفال غير المراقبين بأعمال التنظيف أو الصيانة. - عند استخدام شفاط المطبخ مع أجهزة تعمل بالغاز أو أنواع وقود أخرى، يجب توفير تهوية كافية في المكان الذي تم تركيب الجهاز فيه.

يجب توفير شروط تهوية كافية في المكان الذي تم تركيب الجهاز فيه عند استخدامه مع أجهزة تعمل بالغاز أو أنواع وقود أخرى.

• يجب تنظيف الشفاط من الداخل والخارج (على الأقل مرة واحدة شهريًا) وفقًا لتعليمات الصيانة. عدم اتباع تعليمات التنظيف واستبدال المرشحات قد يؤدي إلى خطر نشوب حريق.
• يُمنع منعًا باتًا إشعال النار في الأطعمة تحت الشفاط.
• عند تغيير المصباح، استخدم نوع المصباح الموجود في قسم صيانة/استبدال المصباح في الدليل.

اللهب المكشوف ضار جدًا بالمرشحات وقد يؤدي إلى خطر نشوب حريق، لذلك يجب منع حدوث ذلك.

يجب إجراء جميع عمليات القلي بحذر حتى لا ترتفع حرارة الزيت أكثر من اللازم ولا يشتعل.

تحذير: عند استخدام أجهزة الطهي، قد تصبح أجزاء الشفاط ساخنة.

لا تقم بتوصيل الجهاز بالتيار الكهربائي قبل إتمام عملية التركيب.

• من المهم الامتثال للوائح الصادرة عن السلطات المحلية فيما يتعلق بالإجراءات الفنية واحتياطات السلامة الخاصة بتهوية الأبخرة.
• لا يجوز تركيب نظام قنوات لهذا الجهاز لاستخدامه في تهوية الأبخرة من أجهزة تعمل بالغاز أو أنواع الوقود الأخرى.
• لتجنب خطر التعرض لصدمة كهربائية، لا تستخدم الجهاز إلا بعد تركيب مصباح الشفاط بشكل صحيح.
• لا تستخدم الشفاط دون تركيب الشبكات (المصافي).
• لا تستخدم الشفاط أبدًا كسطح دعم، ما لم يُذكر خلاف ذلك.
• استخدم البراغي المرفقة مع المنتج للتركيب، أو إذا لم تكن متوفرة، قم بشراء النوع المناسب.
• استخدم البراغي بالطول الصحيح كما هو موضح في دليل التركيب.

استخدمها.

• لجميع استفساراتكم، يرجى الاتصال بخدمة الدعم المعتمدة أو فني متخصص.

انتبه!

• قد يؤدي عدم تركيب البراغي وأجهزة التثبيت وفقًا للتعليمات الواردة في الدليل إلى مخاطر كهربائية.
• لا تستخدم هذا الجهاز مع أي جهاز برمجة أو مؤقت أو جهاز تحكم عن بعد أو أي جهاز آخر يتم تنشيطه تلقائيًا.

تم وضع علامة على هذا الجهاز وفقًا للتوجيه الأوروبي 2012/19/EU بشأن النفايات الكهربائية والإلكترونية (WEEE). من خلال ضمان التخلص السليم من هذا المنتج، ستساعد في منع الآثار السلبية المحتملة على البيئة والصحة البشرية التي قد تنتج عن المعالجة غير السليمة لهذا المنتج.

الرمز الموجود على المنتج أو على المستندات المرفقة به

يشير إلى أنه لا ينبغي التخلص من هذا الجهاز كنفايات منزلية. بدلاً من ذلك، يجب تسليمه إلى نقطة تجميع مناسبة لإعادة تدوير المعدات الكهربائية والإلكترونية. يجب أن يتم التخلص من النفايات وفقًا للوائح المحلية المتعلقة بالبيئة.

للحصول على معلومات مفصلة حول إعادة تدوير هذا المنتج، يرجى الاتصال بالدائرة المختصة في بلديتك، أو خدمة التخلص من النفايات، أو البائع الذي اشتريت منه المنتج.

تم تصميم هذا الجهاز واختباره وتصنيعه وفقًا للمعايير التالية:

• السلامة: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• الأداء: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• التوافق الكهرومغناطيسي: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. نصائح للاستخدام لتقليل التأثير على البيئة: ابدأ الطهي مع تشغيل الشفاط على السرعة الدنيا، واتركه يعمل لبضع دقائق بعد الانتهاء من الطهي. قم بزيادة السرعة فقط عند وجود كمية كبيرة من الدخان أو البخار، واستخدم السرعة القصوى فقط في الحالات القصوى. استبدل مرشحات الكربون عند الحاجة للحفاظ على فعالية إزالة الروائح. نظف مرشحات الشحوم عند الحاجة للحفاظ على فعالية الشفط. لتحسين الأداء وتقليل الضوضاء، استخدم أقصى قطر لقناة التهوية المحدد في دليل الاستخدام.

الاستخدام

صُمم الشفاط لشفط الدخان والبخار الناتج عن الطهي، وهو مخصص للاستخدام المنزلي فقط.

صُمم الشفاط ليعمل كنموذج طرد الهواء أو نموذج إعادة التدوير.

نسخة الشفط

يتم طرد أبخرة الطهي إلى الخارج عبر أنبوب تصريف مثبت على شفة التوصيل.

تحذير:

لا يتم تزويد أنبوب التصريف مع المنتج. يجب شراؤه بشكل منفصل.

يجب أن يكون قطر أنبوب التصريف مساوياً لقطر حلقة التوصيل.

تحذير:

إذا كان الشفاط مزوداً بمرشحات كربونية، فيجب إزالتها.

قم بتوصيل الشفاط بأنابيب ومخارج الهواء في الجدار. يجب أن يكون القطر مساوياً لقطر مخرج الهواء (حلقة التوصيل).

الأنابيب ومخارج الهواء ذات القطر الصغير في الجدار تقلل من قوة الشفط وتزيد الضوضاء بشكل كبير.

لذلك، لا يتم قبول أي مسؤولية تتعلق بهذا الأمر.

! استخدم أقصر طول ممكن لأنبوب التصريف ! استخدم أنبوباً بأقل عدد من الانحناءات (الزاوية القصوى للانحناء: 90°). ! تجنب التغييرات المفاجئة في مقطع (عرض) الأنبوب.

نسخة الترشيح

يتم تنقية الهواء الممتص من الروائح والدهون قبل إعادة توجيهه إلى الغرفة. لاستخدام الشفاط في هذه النسخة، يجب تركيب مرشح يعتمد على الكربون النشط.

التركيب

يجب ألا تقل المسافة الدنيا بين أواني الطهي الموضوعة على الموقد وأسطح الدعم السفلية للشفاط عن 45 سم للمواقد الكهربائية، و65 سم للمواقد التي تعمل بالغاز أو بالغاز والكهرباء معاً.

إذا كانت التعليمات تنص على مسافات أكبر بخصوص تركيب الأجهزة التي تعمل بالغاز، فيجب الالتزام بها.

! التوصيل الكهربائي

يجب أن يتوافق مصدر الطاقة الرئيسي مع القيمة المبينة على اللوحة الموجودة داخل الشفاط. إذا كان الشفاط مزودًا بقابس، فقم بتوصيله بمقبس يتوافق مع اللوائح الحالية في مكان يسهل الوصول إليه. بعد التركيب، إذا لم يكن الجهاز مزودًا بقابس (توصيل مباشر بالشبكة) أو إذا كان المقبس في مكان غير قابل للوصول، فاستخدم مفتاحًا ثنائي القطب متوافقًا مع المعايير، يضمن الفصل الكامل للكابل الرئيسي في ظل ظروف الفئة الثالثة من الجهد الزائد.

تحذير:

قبل إعادة توصيل الشفاط بمصدر الطاقة الرئيسي والتحقق من تشغيله بشكل فعال، تأكد من أن كابل الطاقة الرئيسي مثبت بشكل صحيح.

الشفاط مزود بكابل كهربائي خاص؛ في حالة تلف هذا الكابل، اتصل بمركز الخدمة الفنية المعتمد.

التركيب

جودة التركيب:

• تحقق من أن المنتج الذي تم شراؤه بالحجم المناسب لمنطقة التركيب المختارة. إذا كان هناك مرشح كربون نشط، فقم بإزالته (انظر الفقرة ذات الصلة). يتم تركيب هذا المرشح فقط إذا كنت ترغب في استخدام الشفاط كنموذج مع مرشح. (لأغراض الشحن) تحقق من عدم وجود مواد أخرى داخل الشفاط (مثل حقيبة البراغي، بطاقة الضمان، إلخ) وقم بإزالتها واحتفظ بها في مكان منفصل.

يتم توفير مسامير تثبيت واسعة لضمان تثبيت الشفاط على أنواع عديدة من الجدران/الأسقف. ومع ذلك، يجب على فني مؤهل تأكيد ملاءمة المواد وفقًا لنوع الجدار/السقف. يجب أن يكون الجدار/السقف قادرًا على تحمل وزن الشفاط. لا تقم بتركيب الجهاز على سطح بلاط أو جص أو سيليكون. قم بالتركيب على الحائط فقط.

إذا كانت هناك لوحة و/أو جدار جانبي و/أو أثاث، فتحقق من وجود مساحة كافية لتركيب الشفاط وأنه يمكن الوصول إلى اللوحة بسهولة.

فقط في بعض الموديلات

يمكن شراء أنبوب زخرفي كملحق اختياري. تحقق مع الوكيل المعتمد مما إذا كان الطراز الذي اشتريته يدعم هذا الخيار.

نوصي بتركيب المدخنة بعد شرائها للتأكد من أن الشفاط مثبت بالشكل الأمثل.

الأشكال 5-14-15-16-17

التشغيل

T1. تشغيل/إطفاء الأضواء (ON/OFF)

T2. تقليل السرعة

يتم الضغط على زر "T2" لتقليل السرعة من المستوى 4 (شديد) إلى المستوى 1.

عندما يعمل الشفاط على المستوى 1، يتم الضغط على زر "T2" لإيقاف تشغيل الشفاط (الانتقال إلى وضع OFF).

T3. زيادة السرعة

عند الضغط على زر T3، ينتقل الشفاط من وضع OFF (مغلق) إلى العمل على مستوى السرعة 1.

عند الضغط على الزر (بينما الشفاط في وضع ON/مفتوح)، يتم زيادة سرعة المحرك من المستوى 1 إلى المستوى 4 (شديد).

يوجد مؤشر LED مضيء مقابل كل مستوى سرعة.

مستوى السرعة 1 - LED 1

مستوى السرعة 2 - LED 2

مستوى السرعة 3 - LED 3

مستوى السرعة 4 (شديد) - LED 4 (يومض)

مستوى السرعة الشديد مؤقت بوقت محدد. الوقت القياسي هو 5 دقائق. بعد انتهاء هذه المدة، يتحول الشفاط تلقائيًا إلى مستوى السرعة 2.

للخروج من هذا الوضع قبل الوقت المحدد، اضغط على زر T2، وسينتقل الشفاط إلى مستوى السرعة 3.

ضبط الوقت لمستويات السرعة T4

يتم ضبط الوقت لمستويات السرعة بالضغط على زر T4، وعند انتهاء ضبط الوقت، يُغلق الشفاط تلقائيًا.

يتم تقسيم التوقيت على النحو التالي:

1. مستوى السرعة 1 - 20 دقيقة (يضيء الليد 1 وينطفئ)

مستوى السرعة 2 - 15 دقيقة (يضيء الليد 2 وينطفئ)

مستوى السرعة 3 - 10 دقائق (يضيء الليد 3 وينطفئ)

مستوى السرعة 4 (مكثف) - 5 دقائق (يضيء الليد 4 وينطفئ)

أثناء وضع التشغيل الموقوت، إذا تم الضغط على زر T2، يخرج الشفاط من وضع التشغيل الموقوت وتنخفض السرعة.

عند الضغط على زر T3، يخرج الشفاط من وضع التشغيل الموقوت وتزداد السرعة. بالضغط على زر T4، يخرج الشفاط من وضع التشغيل الموقوت لكنه يستمر في العمل دون تغيير السرعة.

إنذار فلتر الشحوم

بعد 40 ساعة من التشغيل، يبدأ الليد رقم 1 في الوميض.

عند ظهور هذا الإنذار، فهذا يعني أن الوقت قد حان لغسل فلتر الشحوم.

لإعادة ضبط الإنذار، اضغط مع الاستمرار على زر T4 لمدة 5 ثوانٍ.

سيصدر صوت "بييب" من الشفاط وسيتوقف الليد رقم 1 عن الوميض.

إنذار فلتر الكربون

بعد 160 ساعة من التشغيل، سيبدأ مؤشر LED رقم 2 في الوميض.

عند ظهور هذا الإنذار، فهذا يعني أن الوقت قد حان لاستبدال فلتر الكربون بآخر جديد.

لإعادة ضبط هذا الإنذار، اضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

سيصدر صوت "بييب" من الشفاط وسيتوقف وميض مؤشر LED رقم 2.

إذا أصدر كلا الفلترين إنذارًا في نفس الوقت، فسوف يومض مؤشرا LED رقم 1 و2 بالتناوب.

في هذه الحالة، يمكن إجراء إعادة الضبط عن طريق تنفيذ العملية الموضحة أعلاه مرتين.

في المرة الأولى، سيتم إعادة ضبط إنذار فلتر الكربون، وفي المرة الثانية، سيتم إعادة ضبط إنذار فلتر الشحوم.

في وضع التشغيل القياسي، يكون إنذار فلتر الكربون غير نشط. في حالة استخدام نسخة الشفاط المزودة بفلتر، يجب تفعيل إنذار فلتر الكربون.

لتفعيل إنذار فلتر الكربون:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، ستضيء مؤشرات LED المتعلقة بالفلتر النشط حاليًا.

سيصدر صوت "بييب" من الشفاط وسيومض مؤشر LED رقم 2 لمدة ثانيتين.

سيظل مؤشرا LED رقم 1 و2 مضيئين لمدة ثانيتين تقريبًا قبل أن ينتقل الشفاط إلى وضع إيقاف التشغيل (OFF).

لإلغاء تفعيل إنذار فلتر الكربون:

اضبط الشفاط على وضع إيقاف التشغيل (OFF) واضغط مع الاستمرار على الزر T4 لمدة 5 ثوانٍ.

عند الضغط على الزر، ستضيء المؤشرات المتعلقة بالفلتر النشط في ذلك الوقت.

سيصدر صوت "بييب" من الشفاط وسينطفئ المؤشر رقم 2.

سيظل المؤشر رقم 1 مضاءً لمدة ثانيتين تقريبًا قبل الانتقال إلى وضع إيقاف التشغيل.

الصيانة

التنظيف

نظف فقط بقطعة قماش مبللة بالماء ومنظف معتدل. لا تستخدم أدوات أو معدات التنظيف! لا تستخدم منتجات كاشطة. لا تستخدم الكحول!

لا تستخدم منتجات كاشطة. لا تستخدم الكحول!

لوحة الشفط المحيطية

الشكل 8-9_22-23

صيانة اللوحة

الإزالة:

• حرك اللوحة لأعلى لمسافة حوالي 2 سم؛ ثم اسحب اللوحة نحوك.

التنظيف:

يجب تنظيف لوحة الشفط بنفس تكرار تنظيف مرشحات الزيت. استخدم قطعة قماش مبللة بمنظف معتدل.

تجنب استخدام المنتجات التي تحتوي على مواد كاشطة. لا تنظف بالكحول!

التركيب:

لإزالة الجهاز، اتبع الخطوات التي قمت بها أثناء التركيب ولكن بالترتيب العكسي.

تحذير! تأكد من أن اللوحة مثبتة في مكانها بشكل صحيح وآمن.

مرشح الشحوم

الشكل 10-21

يحبس جزيئات الدهون الناتجة عن الطهي.

يجب تنظيف مرشح الشحوم مرة واحدة شهريًا (أو عندما يشير نظام مؤشر تشبع المرشح - إذا كان الطراز المشترى مزودًا به - إلى ضرورة ذلك) باستخدام منظف خالٍ من الأحماض، يدويًا أو في غسالة الأطباق على درجة حرارة منخفضة ودورة قصيرة.

عند غسله في غسالة الأطباق، قد يتغير لون مرشح الشحوم قليلاً، لكن هذا لا يؤثر على قدرته على الترشيح.

لإزالة مرشح الشحوم، اسحب ذراع تحرير الزنبرك.

مرشح الفحم (فقط في الموديلات المزودة بمرشح) الشكل 20

بعد فترة استخدام أطول أو أقصر، قد يصبح مرشح الكربون مشبعًا اعتمادًا على نوع الطهي وما إذا كان مرشح الشحوم يُنظف بانتظام.

في جميع الأحوال، يجب استبدال الخرطوشة على الأقل كل أربعة أشهر (أو عندما يشير نظام مؤشر تشبع المرشح - إذا كان الطراز مزودًا به - إلى ضرورة الاستبدال).

لا يمكن غسل مرشح الكربون أو إعادة استخدامه.

مرشح الكربون الدائري

ضع قطعة واحدة على جانبي أقفاص حماية مروحة المحرك، ثم أدر القطعة في اتجاه عقارب الساعة.

للفك، أدر القطعة عكس اتجاه عقارب الساعة.

تغيير المصابيح

الشكل 24

يحتوي الشفاط على نظام إضاءة يعتمد على تقنية LED.

توفر مصابيح LED إضاءة مثالية وعمر استخدام أطول بعشر مرات من المصابيح العادية وتوفير في الطاقة بنسبة 90%.

لتغيير المصابيح، يرجى الاتصال بالخدمة الفنية المختصة.

24

يحتوي الشفاط على نظام إضاءة يعتمد على تقنية LED. توفر مصابيح LED إضاءة مثالية وعمر استخدام أطول بعشر مرات من المصابيح العادية وتوفير في الطاقة بنسبة 90%.

الجزء الأول: يتناول هذا الجزء من الدليل كيفية استخدام الجهاز وضبط إعداداته، مع شرح مفصل للوظائف المختلفة. كما يوضح الخطوات اللازمة لتشغيل الجهاز بشكل صحيح، ويقدم نصائح للصيانة الدورية. ويختتم الجزء بشرح طريقة حل المشكلات الشائعة التي قد تواجه المستخدم.

1 لتر - 1 لتر

2 لتر - 2 لتر

3 لتر - 3 لتر

(أ) 4 1/2 - (أ) 4

5 5 5 5

يجب فحص جميع الأجزاء والتأكد من سلامتها قبل الاستخدام، واتباع التعليمات الواردة في الدليل.

بِطُولَةٌ لِأَنَّ الْبِيُولِيَّةَ أَرْجُلٌ جِبَالٍ

جُبْلَةٌ ٢٢١٠ لِأَنَّ الْبِيَالِيَّةَ كَاجَالٌ جِئْ وَيْلٌ الْعِلْمِ أَجْوَلٌ جِيَاعٌ إِجْكَاجَالٌ أَبِيلٌ

إِي جِي جِي جِزَالٌ بَائِلٌ جُنْبُلٌ ٣ أَعِيلٌ بِطُولَةٌ

بَائِلٌ بَائِلٌ ١٠

J 1

Jssssssssssssssssssssssssssssssssssssssssssssssssssssss

∴ Δ = 2 0

∴ ig _ 的 ig _ 的

Cieidglejuiyblaiip OFFglcblll

∴ 5 T 4

sll l, y sll l lal a bla t o 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

a11bl 111111111111111111111111

aaiiaaae

auiia 1i i jai yj ai gii jii a

jgllll l1 bill 100000000000000000000000000000000000000000000000000000000000000000000

Llaljy jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy Jy

1. a : ab = 1

aillll llll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll lllll

1

1. سياق السجل 1.

17-16-15-14-5

山

ON/OFF T1

aejul jalil .T2

aJusll jalisi jle Jssi "T2" ciall gie biaally

1acjwll (aik)4acjwll

14cullglc 2008《T2》clallglbc

. OFF 1

as yall slyj .T3

aT3.

إذن مساحة المثلث OBC تساوي مساحة المثلث AOB زائد مساحة المثلث BOC

a_i ينتمي إلى a_j ويساوي f(x_i)

:

EN/IEC 60335-2- EN/IEC 60335-1:

.EN/IEC62233,31

EN/IEC 61591; ISO 5167-1; ISO

5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC

60704-2-13; EN/IEC 60704-3; ISO 3741; EN

50564; IEC 62301.

EN 55014-1; CISPR: (吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉 3 - 2) EN/IEC 61000-

1

1. |س - 2| = 5/2 ; |ص - 3| = 3/2

.（）

（）

أ لاك ، ب فا ، ج ، د ، هـ ، و ، ز ، ح

إذن، ترابط

إذن مساحة الشكل الرباعي AOBC = مساحة المثلث ABC + مساحة المثلث AOB

بما أن ( * ) > جولل جاي جيل سي جال:

جوساي جوي غاي بجي يلوك جيا

إذن ب i = ب j - ب k

جياولال كلايل جاي جويل 2

15 جيل لاس أ 15 1

جوك 1ج 0i ج و إل نال

8 جوك جا جابي

أ وال

A 与 B 重合

∴ l₆ = l₅
