PRF0038443C - Hotă ELICA - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului PRF0038443C ELICA în format PDF.
| Tip produs | Hotă aspirantă/filtrantă |
| Marcă | ELICA |
| Model | PRF0038443C |
| Utilizare | Aspirantă cu evacuare exterioară sau filtrantă cu recirculare interioară |
| Distanță minimă de siguranță (electrică) | 45 cm |
| Distanță minimă de siguranță (gaz/mixtă) | 65 cm |
| Viteze motor | 4 viteze (1, 2, 3, intensivă) cu temporizare |
| Iluminare | LED (înlocuire de către service autorizat) |
| Filtru antigrăsime | Metalic, lavabil în mașina de spălat vase, curățare lunară |
| Filtru de cărbune (recirculare) | Schimbare la fiecare 4 luni, nespălabil |
| Semnal saturare filtru antigrăsime | După 40 de ore de funcționare (indicatorul 1 clipește) |
| Semnal saturare filtru cărbune | După 160 de ore de funcționare (indicatorul 2 clipește) |
| Funcție temporizare | Oprire automată după 20 min (viteza 1), 15 min (v2), 10 min (v3), 5 min (v4) |
| Material panou | Amovibil pentru curățare, detergent neutru |
| Siguranță | Deconectați înainte de întreținere, purtați mănuși, nu flambați sub hotă |
| Piese de schimb | Contactați serviciul de asistență tehnică autorizat |
| Reciclare | Conform DEEE (Directiva 2012/19/CE) |
Întrebări frecvente - PRF0038443C ELICA
Întrebările utilizatorilor despre PRF0038443C ELICA
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Hotă în format PDF gratuit! Găsiți manualul dvs. PRF0038443C - ELICA și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. PRF0038443C mărcii ELICA.

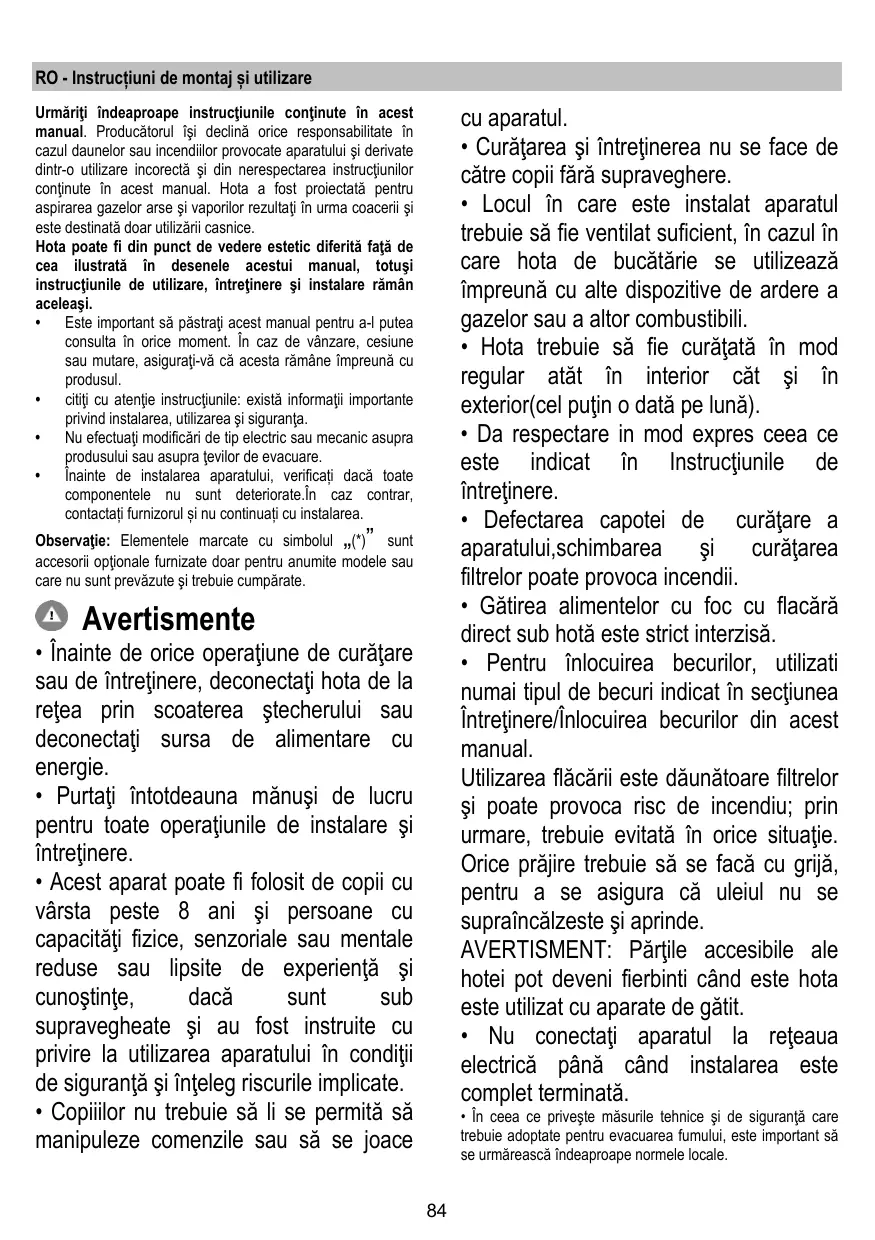

MANUAL DE UTILIZARE PRF0038443C ELICA
Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.
Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
- Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
- Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
- Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.
Observație: Elementele marcate cu simbolul N* sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.
Avertisment
- Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
- Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
- Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supraveghere și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
- Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace
cu aparatul.
- Curățarea și întreținerea nu se face de către copii fără supraveghere.
- Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
- Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
- Trebuie respectate în mod expres instrucțiunile de întreținere. Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
- Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
- Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.
Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.
AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți când hota este utilizată cu aparate de gătit.
- Nu conectați aparatul la rețeaua electrică până când instalarea este complet terminată.
- În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
- Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alte combustibili.
- Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
- Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
- Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
- Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
- Utilizați lungimea corectă a șuruburilor, care este identificată în Ghidul de instalare.
- În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.
ATENȚIE!
- Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
- Nu utilizați cu un programator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.
Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.
Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.
Aparat proiectat, testat și fabricat în conformitate cu:
- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteza minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.
Utilizarea
Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătitului și este destinată doar utilizării casnice.
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea cu aspirare
Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.
ATENȚIE!
Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.
Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.
ATENȚIE!
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.
Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).
Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.
! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului.

Versiunea cu filtrare
Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.
Instalarea
Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 45 cm în cazul mașinilor de gătit electrice, și de
65 cm în cazul mașinilor de gătit cu gaz sau mixte.
Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică
Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE!
Înainte de a efectua conectarea circuitului hotei la alimentarea de la rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.
Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.
Montarea
Informații preliminare pentru instalare:
- Verificați ca produsul cumpărat să fie de dimensiuni și volum adecvate zonei de instalare alese.
- Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
- Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanție etc.), eventual să le scoateți și să le păstrați.
Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.
În caz de prezență de panouri și/sau corpuri suspendate laterale, verificați să existe spațiu suficient pentru a instala hota și să fie întotdeauna posibil accesul ușor la panoul de comenzi.
Doar pentru unele modele
Ca accesoriu opțional poate fi achiziționat un coș estetic, verificați la dealerul autorizat dacă modelul dumneavoastră prezintă această posibilitate.
Se recomandă instalarea hotei după cumpărarea coșului pentru a verifica cu siguranță instalarea cea mai corespunzătoare.
Fig. 5-14-15-16-17
Funcționarea





T1. ON/OFF Lumini
T2. Reducere viteză
Apăsând tasta "T2" se obține reducerea vitezei, de la viteza 4 (intensivă) la viteza 1.
Apăsând tasta "T2" în timpul funcționării la viteza 1, hota trece în starea OFF.
T3 Creștere viteză
Apăsând butonul T3 hota trece din starea OFF la viteza 1.
Apăsând butonul (hota în stare ON) crește viteza motorului de la viteza 1 la viteza 4 (intensivă).
Fiecărei viteze îi corespunde aprinderea ledului respectiv.
Viteza 1 - led 1
Viteza 2 - led 2
Viteza 3 - led 3
Viteza 4 (intensivă) - led 4 (pâlpâind intermitent)
Viteza intensivă este temporizată. Temporizarea standard este de 5 minute, la sfârșitul căreia hota se poziționează la viteza 2.
Pentru a dezactiva funcția înainte de terminarea timpului, apăsați tasta T2; hota se va poziționa la viteza 3.
T4 Temporizare viteză
Temporizarea vitezelor se activează apăsând tasta T4; la terminarea temporizării, hota se stinge.
Temporizarea este astfel divizată:
Viteza 1 - 20 minute (led 1 pâlpâind intermitent)
Viteza 2 - 15 minute (led 2 pâlpâind intermitent)
Viteza 3 - 10 minute (led 3 pâlpâind intermitent)
Viteza 4 (intensivă) - 5 minute (led 4 pâlpâind intermitent)
În timpul funcționării temporizate, apăsând tasta T2, hota iese din modalitatea temporizată, iar viteza se reduce.
Apăsând tasta T3, hota iese din modalitatea temporizată, iar viteza crește.
Apăsând tasta T4, hota iese din modalitatea temporizată, menținând viteza configurată.
Semnalizare filtru grăsimi
După 40 de ore de funcționare, ledul 1 pâlpâie intermitent.
Când apare această semnalizare, filtrul de grăsime instalat trebuie să fie spălat.
Pentru a reseta semnalizarea, ține apăsată tasta T4 timp de 5 secunde.
Hota va emite un "BEEP", iar ledul 1 va înceta să mai pâlpâie.
Semnalizare filtru carbon
După 160 de ore de funcționare, ledul 2 pâlpâie intermitent.
Când apare această semnalizare, filtrul de carbon instalat trebuie să fie înlocuit.
Pentru a reseta semnalizarea, ține apăsată tasta T4 timp de 5 secunde.
Hota va emite un "BEEP", iar ledul 2 va înceta să mai pâlpâie.
În caz de semnalizare simultană a ambelor filtre, ledurile 1 și 2 vor pâlpâi alternativ.
Resetarea se produce efectuând de 2 ori procedura mai sus descrisă.
Prima dată resetează semnalizarea filtrului de carbon, a doua resetează semnalizarea filtrului de grăsime.
În modalitatea standard, semnalizarea filtrului de carbon nu este activă.
În cazul în care se utilizează hota în versiune filtrantă, este necesară activarea semnalizării filtrului de carbon.
Activare semnalizare filtru carbon:
Poziționați hota pe OFF și țineți apăsată tasta T4 timp de 5". După ce ați apăsat tasta, se vor aprinde LED-urile corespunzătoare semnalizării filtrelor active în acel moment. Hota va emite un "BEEP", iar LED-ul 2 va palpâi timp de 2". LED-urile 1 și rămân aprinse aproximativ 2" înainte ca hota să revină în starea OFF.
Dezactivare semnalizare filtru carbon:
Poziționați hota pe OFF și țineți apăsată tasta T4 timp de 5". După ce ați apăsat tasta, se vor aprinde LED-urile corespunzătoare semnalizării filtrelor active în acel moment. Hota va emite un "BEEP", iar LED-ul 2 se va stinge. LED-ul 1 va rămâne aprins timp de aproximativ 2" înainte ca hota să revină în starea OFF.
Întreținerea
Curățarea
Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!
Panou
Fig. 8-9_22-23
Întreținerea panoului
Demontare:
- Glisați în sus panoul (pe o distanță de aproximativ 2 cm);
- Trageți panoul către dumneavoastră.
Curățarea:
Panoul trebuie să fie curățat cu aceeași frecvență ca și filtrul de grăsime. Utilizați o lavetă umezită cu detergenți lichizi neutri.
Evitați utilizarea produselor abrazive. NU UTILIZAȚI ALCOOL!
Montarea:
Procedați în sensul invers al montării.
Atenție! Verificați întotdeauna ca panoul să fie bine fixat la locul lui.
Filtru anti-grăsimi
Fig. 10-21
Captează particulele de grăsime care apar în timpul pregătirii alimentelor.
Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageți mânerul de prindere cu resort.
Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 20
Saturarea filtrului de carbon durează un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuiți cartușul la maxim patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor - dacă este prevăzut pe modelul dvs.).
NU-l spălați sau reutilizați
Filtru de cărbune circular
Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar. Pentru demontare, rotiți în sens antiorar.
Înlocuirea becurilor
Fig. 24
Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.
LED-urile garantează o iluminare optimă, o durată de viață de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.
Pentru înlocuirea becurilor, contactați centrul de service autorizat pentru piese de schimb.
Hota este destinată uzului casnic. Producătorul își declină orice responsabilitate pentru defecțiuni, daune sau incendii cauzate de utilizarea aparatului ca urmare a nerespectării instrucțiunilor din acest manual. Aparatul este destinat exclusiv pentru uz casnic.
Hota poate avea un aspect diferit de cel al hotei prezentate în figurile acestui manual, dar instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
Este foarte important să păstrați aceste instrucțiuni pentru a putea consulta oricând. Dacă aparatul este vândut, cedat sau mutat, asigurați-vă că instrucțiunile rămân cu el. Citiți cu atenție instrucțiunile. Ele conțin informații importante privind instalarea, utilizarea și siguranța. Este interzisă efectuarea oricăror modificări ale părții electrice sau mecanice a aparatului. Înainte de instalare, verificați integritatea și completitudinea tuturor componentelor. Dacă observați orice deteriorare, contactați furnizorul și nu începeți montajul.
Mențiune: Funcționalitățile marcate cu simbolul (*) sunt opționale, fiind disponibile doar pe anumite modele, sau reprezintă piese care nu sunt incluse în pachetul de livrare și trebuie achiziționate separat.
Atenție!
- Înainte de orice operațiune de curățare sau întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul din priză sau oprind întrerupătorul principal. Pentru toate operațiunile de instalare și întreținere, purtați mănuși de protecție.
- Aparatul poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau cu lipsă de experiență și cunoștințe, dacă sunt supravegheate sau au fost instruite cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele implicate.
Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea nu trebuie efectuate de copii fără supraveghere.
- Încăperea trebuie să aibă o ventilație suficientă atunci când hota este utilizată simultan cu alte aparate care funcționează pe gaz sau pe alte combustibili.
- Extracția trebuie curățată frecvent, atât în interior, cât și în exterior (cel puțin o dată pe lună), respectând instrucțiunile din manualul de întreținere.
- Nerespectarea normelor de curățare a extracției, înlocuirea și curățarea filtrelor crește riscul de incendiu.
Este strict interzisă prepararea alimentelor pe foc deschis sub hota de extracție.
Pentru iluminat, utilizați numai becurile specificate în secțiunea Întreținere/Înlocuire becuri a acestui manual.
Utilizarea flăcării deschise dăunează filtrelor și poate duce la incendii, de aceea trebuie evitată în orice situație.
Prăjirea trebuie făcută sub supraveghere, pentru a evita
posibilitatea de aprindere a uleiului supraîncălzit.
ATENȚIE: Când suprafața de gătit este în funcțiune, părțile accesibile ale hotei se pot încălzi.
