Producttype	Afzuigkap/recirculatiekap
Merk	ELICA
Model	PRF0038443C
Gebruik	Afzuigend met externe afvoer of recirculerend met interne recyclage
Minimale veiligheidsafstand (elektrisch)	45 cm
Minimale veiligheidsafstand (gas/gemengd)	65 cm
Motorsnelheden	4 snelheden (1, 2, 3, intensief) met uitschakelvertraging
Verlichting	LED (vervanging door erkende service)
Vetfilter	Metalen, vaatwasmachinebestendig, maandelijkse reiniging
Koolstoffilter (recirculatie)	Vervangen elke 4 maanden, niet wasbaar
Verzadigingssignaal vetfilter	Na 40 bedrijfsuren (lampje 1 knippert)
Verzadigingssignaal koolstoffilter	Na 160 bedrijfsuren (lampje 2 knippert)
Uitschakelvertraging	Automatische uitschakeling na 20 min (snelheid 1), 15 min (s2), 10 min (s3), 5 min (s4)
Paneelmateriaal	Verwijderbaar voor reiniging, neutraal schoonmaakmiddel
Veiligheid	Voor onderhoud de stekker uittrekken, handschoenen gebruiken, niet flamberen onder de afzuigkap
Onderdelen	Neem contact op met de erkende technische dienst
Recycling	Conform AEEA (Richtlijn 2012/19/EG)

Veelgestelde vragen - PRF0038443C ELICA

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische fornuizen is de minimale afstand 45 cm. Voor gas- of gemengde fornuizen is deze 65 cm. Als de instructies van het kooktoestel een grotere afstand voorschrijven, houd u dan aan die afstand.

Hoe reinig ik het vetfilter?

Het vetfilter moet eenmaal per maand worden gereinigd (of wanneer het lampje knippert). Gebruik een niet-agressief schoonmaakmiddel, met de hand of in de vaatwasser op lage temperatuur en kort programma. Let op: wassen in de vaatwasser kan het filter verkleuren, maar beïnvloedt de prestaties niet.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen (of wanneer lampje 2 knippert na 160 bedrijfsuren). Het kan niet worden gereinigd of geregenereerd.

Hoe reset ik het verzadigingssignaal van de filters?

Om het signaal van het vetfilter te resetten, houdt u toets T4 5 seconden ingedrukt tot lampje 1 stopt met knipperen. Voor het koolstoffilter doet u hetzelfde tot lampje 2 uitgaat. Bij gelijktijdig signaal herhaalt u de procedure twee keer.

Hoe schakel ik het signaal van het koolstoffilter in of uit?

Schakel de stroom uit, houd T4 5 seconden ingedrukt. Om in te schakelen, wacht tot lampje 2 2 seconden knippert; om uit te schakelen, wacht tot het uitgaat. Lampjes 1 en 2 blijven ongeveer 2 seconden branden voordat het systeem terugkeert naar stilstand.

Hoe gebruik ik de uitschakelvertraging?

Druk op toets T4 om de uitschakelvertraging te activeren. De afzuigkap schakelt automatisch uit na: 20 min in snelheid 1, 15 min in snelheid 2, 10 min in snelheid 3, 5 min in intensieve stand. U kunt de uitschakelvertraging verlaten door op T2 of T3 te drukken.

Kan ik de LED-lampen zelf vervangen?

Nee, de vervanging van LED-lampen moet worden uitgevoerd door een erkende technische dienst om veiligheid en prestaties te waarborgen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Koppel voor elk onderhoud de voeding los. Gebruik werkhandschoenen. Flambeer geen gerechten onder de afzuigkap. Zorg voor voldoende ventilatie als de afzuigkap wordt gebruikt met gasapparaten. Gebruik de afzuigkap nooit zonder lampen of zonder het rooster.

Hoe schakel ik over van afzuig- naar recirculatieversie?

Om de afzuigkap in recirculatieversie te gebruiken, moet u een actief koolstoffilter (niet meegeleverd) installeren en het bijbehorende signaal activeren. In afzuigversie verwijdert u het koolstoffilter indien aanwezig en sluit u een externe afvoerleiding aan.

Wat te doen als de afzuigkap niet meer werkt?

Controleer eerst de stroomvoorziening en de stroomonderbreker. Als de kabel beschadigd is, neem dan contact op met de technische dienst voor vervanging. Voor andere storingen kunt u terecht bij een erkend servicecentrum.

GEBRUIKSAANWIJZING PRF0038443C ELICA

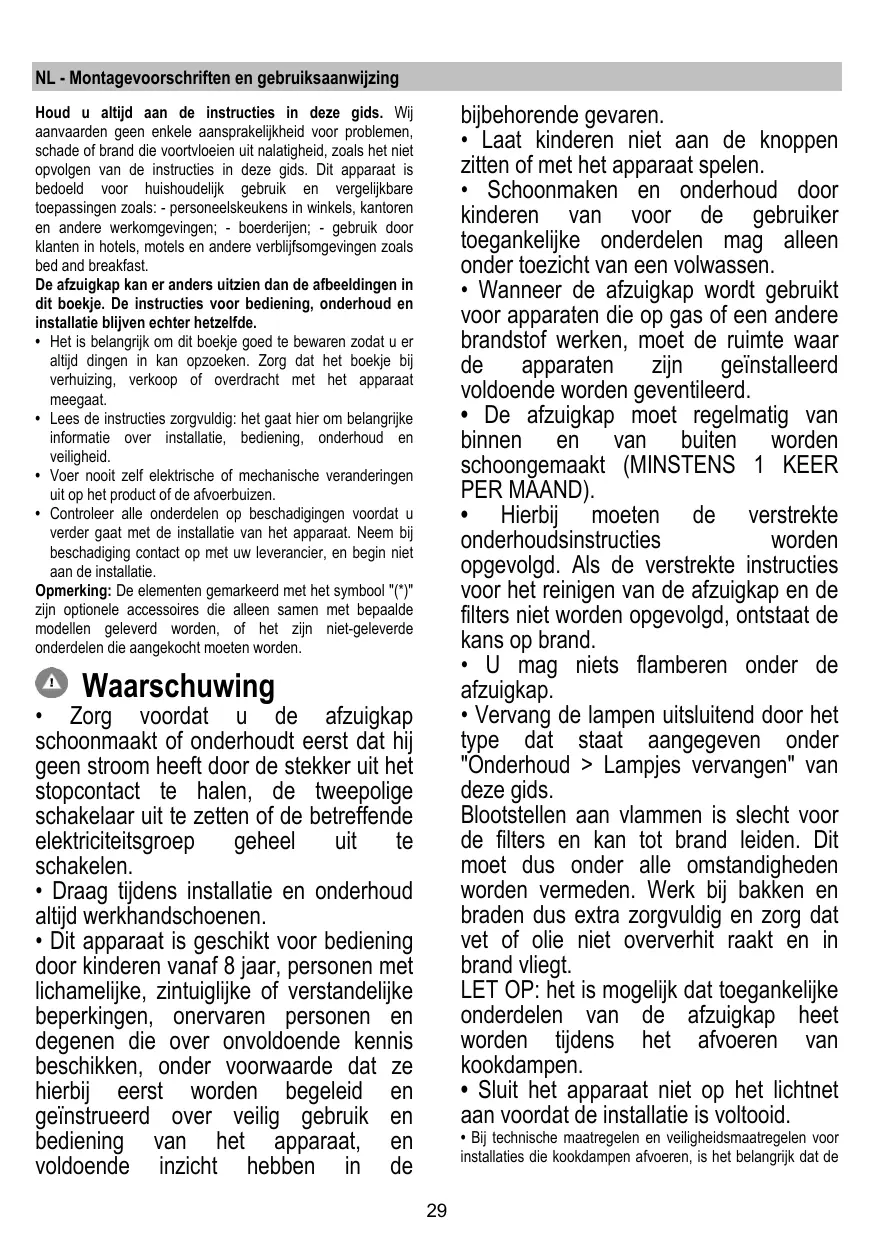

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven desondanks hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kunt opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie.

Opmerking: De elementen gemarkeerd met het symbool (*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

Waarschuwing

Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen. - Draag tijdens installatie en onderhoud altijd werkhandschoenen. - Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de

bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassene.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zich bevinden voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids.

Blootstelling aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt.

LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de

lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst, omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch kan worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving. Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor

correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolstoffilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

Het gebruik

De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik. Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief koolstoffilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort mogelijk.
• Gebruik zo weinig mogelijk pijpbochtkoppelingen (maximale hoek hiervan: 90°).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.

Het installeren

De minimale afstand tussen het kookoppervlak en de

onderkant van de afzuigkap is 45 cm bij een elektrische kookplaat en 65 cm in geval van een gas- of gemengd fornuis.

Als in de installatie-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie I) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren.

De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet u een nieuw exemplaar aanvragen bij de technische dienst.

Montage

Voordat u met de installatie begint:

• Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installatiegebied.
• Verwijder de mogelijk meegeleverde koolstoffilter(s) (*)(zie ook het betreffende onderdeel van deze gids). Koolstoffilter(s) hoeven alleen aanwezig te zijn als de afzuigkap in de filtratievorm moet worden gebruikt.
• Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven ( ), garantiebewijs ( )) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installateur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.

Indien panelen en/of wanden en/of zijkastjes aanwezig zijn, controleer dan of er voldoende ruimte is om de afzuigkap te monteren en controleer of het bedieningspaneel gemakkelijk bereikt kan worden.

Alleen voor enkele modellen

Als optioneel toebehoren is het mogelijk een esthetische schouw aan te schaffen, raadpleeg hiervoor een erkende dealer of

voor uw model deze mogelijkheid is voorzien.

Er wordt aangeraden de wasemkap na de aanschaf van de schouw te installeren om de meest geschikte installatie toe te passen.

afb. 5-14-15-16-17

Werking

T1. Verlichting AAN/UIT

T2. Snelheidsverlaging

Door op de toets T2 te drukken neemt de snelheid af, van snelheid 4 (intensieve zuigkracht) naar snelheid 1.

Door tijdens de werking op snelheid 1 op de toets T2 te drukken gaat de afzuigkap op UIT.

T3. Snelheidsverhoging

Door op de toets T3 te drukken schakelt de afzuigkap van de UIT-stand over naar snelheid 1.

Door op de toets te drukken (afzuigkap AAN) neemt de snelheid van de motor toe: van snelheid 1 naar snelheid 4 (intensieve zuigkracht).

Bij elke snelheid gaat het betreffende led-lampje aan.

Snelheid 1 - Led 1

Snelheid 2 - Led 2

Snelheid 3 - Led 3

Snelheid 4 (Intensief) - Led 4 (knipperend lampje)

Voor de intensieve zuigkracht is er een timerfunctie. De standaardtijd is 5 minuten, na afloop ervan schakelt de afzuigkap over naar snelheid 2.

Om de functie voor de ingestelde tijd uit te schakelen, druk op de toets T2, de afzuigkap gaat over op stand 3.

T4. Snelheid Timer

De timer voor de snelheid wordt geactiveerd door op de toets T4 te drukken, na afloop van de ingestelde tijd schakelt de afzuigkap UIT.

De tijdsinstelling is op de volgende wijze onderverdeeld:

Snelheid 1 - 20 minuten (knipperend Led lampje 1)

Snelheid 2 - 15 minuten (knipperend Led lampje 2)

Snelheid 3 - 10 minuten (knipperend Led lampje 3)

Snelheid 4 (Intensief) - 5 minuten (knipperend Led lampje 4)

Tijdens de timerfunctie, door op de toets T2 te drukken, verlaat de kap de timerfunctie en neemt de snelheid af.

Door op de toets T3 te drukken verlaat de kap de timerfunctie en neemt de snelheid toe.

Door op de toets T4 te drukken verlaat de kap de timerfunctie en blijft de kap in dezelfde snelheid.

Vetfilter signalering

Na 40 werkuur gaat het Led lampje 1 knipperen.

Als deze signalering verschijnt moet het geïnstalleerde vetfilter gereinigd worden.

Om de signalering te resetten houd de toets T4, 5 seconden lang ingedrukt.

De kap maakt een "BEEP" geluid en het Led lampje 1 stopt met knipperen.

Koolstoffilter signalering

Na 160 werkuur gaat het Led lampje 2 knipperen.

Als deze signalering verschijnt moet het geïnstalleerde koolstoffilter vervangen worden.

Om de signalering te resetten houd de toets T4, 5 seconden lang ingedrukt.

De kap maakt een "BEEP" geluid en het Led lampje 2 stopt met knipperen.

In het geval van een gelijktijdige signalering van beide filters, knipperen op de display, achter elkaar, Led 1 en Led 2.

De reset geschiedt door 2 maal de boven beschreven procedure uit te voeren.

De eerste keer wordt de signalering van het koolstoffilter gereset, de tweede keer de signalering van het vetfilter.

In de standaard modus is de koolstoffilter signalering niet actief.

Indien de afzuigkap als filterend apparaat wordt gebruikt moet de koolstoffilter signalering geactiveerd worden.

Activering van de koolstoffilter signalering:

Plaats de kap op OFF en houd de toets T4, 5 seconden lang, ingedrukt.

Zodra de toets ingedrukt wordt, gaan de LED's van de betreffende actieve filtersignaleringen aan.

De kap maakt een "BEEP"-geluid en het LED-lampje 2 knippert 2 seconden lang.

De LED-lampjes 1 en 2 blijven ongeveer 2 seconden lang aan voordat de kap weer op de OFF-stand gaat.

Uitschakeling van de koolstoffiltersignalering:

Plaats de kap op OFF en houd de toets T4, 5 seconden lang, ingedrukt.

Zodra de toets ingedrukt wordt, gaan de LED's van de betreffende actieve filtersignaleringen aan.

De kap maakt een "BEEP"-geluid en het LED-lampje 2 gaat uit.

Het LED-lampje 1 blijft ongeveer 2 seconden lang aan voordat de kap weer op de OFF-stand gaat.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Paneel

afb.8-9_22-23

Onderhoud van het paneel

Demontage:

• Laat het paneel omhoog schuiven (voor ongeveer 2 cm);

- Trek het paneel open.

Reiniging:

Het paneel moet met dezelfde regelmaat als het vetfilter gereinigd worden. Gebruik een vochtig doek met een neutraal reinigingsmiddel.

Gebruik geen schurende producten. GEBRUIK GEEN ALCOHOL!

Montage:

Handel in de tegenovergestelde volgorde als bij de demontage.

Attentie! Controleer altijd of het paneel goed op zijn plaats vastzit.

Vetfilter

afb. 10-21

Vangt vetdeeltjes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer voor verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat) afb. 20

De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer voor verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden.

Rond koolstoffilter

Plaats aan allebei de kanten van de aanzuigmotor een koolstoffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze tegen de klok in.

Vervanging lampjes

afb. 24

De kap is voorzien van een verlichtingssysteem gebaseerd op de LED-technologie.

De LED's zorgen voor een optimale verlichting, voor een 10 maal langere tijdsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90%.

Om de lampen te vervangen, neem contact op met de erkende assistentie service voor de reserveonderdelen.
