Typ výrobku	Odsávací/cirkulační digestoř
Značka	ELICA
Model	PRF0038443C
Použití	Odsávací s vnějším odvodem nebo cirkulační s vnitřní recirkulací
Minimální bezpečná vzdálenost (elektrická)	45 cm
Minimální bezpečná vzdálenost (plyn/kombinovaná)	65 cm
Rychlosti motoru	4 rychlosti (1, 2, 3, intenzivní) s časovačem
Osvětlení	LED (výměna autorizovaným servisem)
Tukový filtr	Kovový, mytelný v myčce nádobí, měsíční čištění
Uhlíkový filtr (recirkulace)	Výměna každé 4 měsíce, nemytelný
Signál nasycení tukového filtru	Po 40 hodinách provozu (kontrolka 1 bliká)
Signál nasycení uhlíkového filtru	Po 160 hodinách provozu (kontrolka 2 bliká)
Funkce časovače	Automatické vypnutí po 20 min (rychlost 1), 15 min (r2), 10 min (r3), 5 min (r4)
Materiál panelu	Odnímatelný pro čištění, neutrální čisticí prostředek
Bezpečnost	Odpojte před údržbou, používejte rukavice, neflambujte pod digestoří
Náhradní díly	Kontaktujte autorizovaný technický servis
Recyklace	V souladu s OEEZ (směrnice 2012/19/ES)

Často kladené otázky - PRF0038443C ELICA

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

U elektrických sporáků je minimální vzdálenost 45 cm. U plynových nebo kombinovaných sporáků je to 65 cm. Pokud návod k vařiči uvádí větší vzdálenost, dodržujte ji.

Jak čistit tukový filtr?

Tukový filtr je třeba čistit jednou měsíčně (nebo když kontrolka bliká). Použijte neagresivní čisticí prostředek, ručně nebo v myčce nádobí při nízké teplotě a rychlém cyklu. Pozor: mytí v myčce může filtr odbarvit, ale neovlivňuje jeho výkon.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce (nebo když kontrolka 2 bliká po 160 hodinách provozu). Nelze jej čistit ani regenerovat.

Jak resetovat signál nasycení filtrů?

Pro reset signálu tukového filtru podržte tlačítko T4 po dobu 5 sekund, dokud kontrolka 1 nepřestane blikat. Pro uhlíkový filtr postupujte stejně až do zhasnutí kontrolky 2. Při současném signálu proveďte proceduru dvakrát.

Jak aktivovat nebo deaktivovat signál uhlíkového filtru?

Vypněte napájení, podržte T4 stisknuté po dobu 5 sekund. Pro aktivaci počkejte, dokud kontrolka 2 nebliká 2 sekundy; pro deaktivaci počkejte, dokud nezhasne. Kontrolky 1 a 2 zůstanou svítit asi 2 sekundy, než se vrátí do vypnutého stavu.

Jak používat funkci časovače?

Stiskněte tlačítko T4 pro aktivaci časovače. Digestoř se automaticky vypne po: 20 min při rychlosti 1, 15 min při rychlosti 2, 10 min při rychlosti 3, 5 min při intenzivní rychlosti. Časovač můžete opustit stisknutím T2 nebo T3.

Mohu vyměnit LED žárovky sám?

Ne, výměna LED žárovek musí být provedena autorizovaným technickým servisem, aby byla zajištěna bezpečnost a výkon.

Jaká bezpečnostní opatření musím dodržovat?

Před jakoukoli údržbou odpojte napájení. Používejte pracovní rukavice. Neflambujte potraviny pod digestoří. Zajistěte dostatečné větrání, pokud je digestoř používána s plynovými spotřebiči. Nikdy nepoužívejte digestoř bez žárovek nebo bez namontované mřížky.

Jak přepnout z odsávací verze na cirkulační?

Pro použití digestoře v cirkulační verzi musíte nainstalovat uhlíkový filtr (není součástí dodávky) a aktivovat odpovídající signál. V odsávací verzi odstraňte uhlíkový filtr, pokud je přítomen, a připojte potrubí pro vnější odvod.

Co dělat, když digestoř přestane fungovat?

Nejprve zkontrolujte elektrické napájení a jistič. Pokud je poškozený kabel, kontaktujte technický servis pro výměnu. Při jiné poruše se obraťte na autorizované servisní středisko.

NÁVOD K OBSLUZE PRF0038443C ELICA

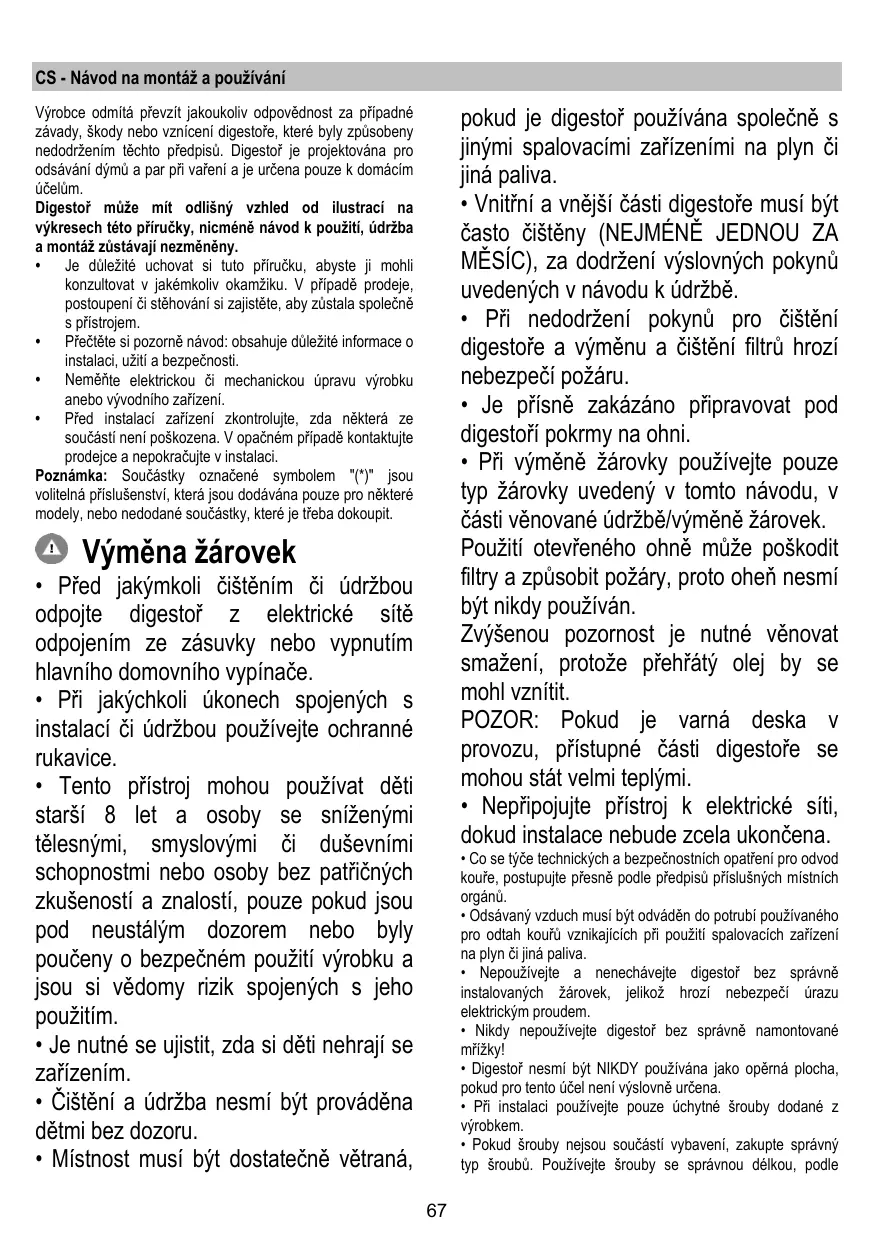

CS Návod na montáž a používání

SK Návod k montáži a užití

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Nemeňte elektrickou ani mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(") jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána.

Pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle

pokynů v návodu pro instalaci.

V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobity mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte posilovací rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.

Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

Digestoř je možné použít s odsáváním mimo místnost, nebo

s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

Používejte co nejkratší odtahové potrubí. Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhnete se zásadním změnám sekce vedení odtahu.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 45 cm v případě elektrických sporáků, 65 cm v případě plynových nebo smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte použít odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál nebo příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

V případě existence panelu a/nebo stěn a/nebo postranních závěsných skřínek si ověřte, zda existuje dostatečný prostor pro montáž digestoře a zda je stále možné přistupovat bez problémů k řídicímu panelu.

Pouze u některých modelů

Jako dodatečnou součást vybavení je možno zakoupit estetický komín, je třeba si ověřit u autorizovaného prodejce, zda model, který jste si pořídili, toto umožňuje.

Radíme instalovat digestoř po zakoupení komínu k bezpečnému ověření, je vhodnější instalace.

Obr. 5-14-15-16-17

Provoz

T1. Svítidla ON/OFF

T2. Snížení rychlosti

Stisknutím tlačítka "T2" se zpomalí rychlost z rychlosti 4 (intenzivní) na rychlost 1.

Stisknutím tlačítka "T2" během fungování v rychlosti 1, digestoř přechází do stavu OFF.

T3. Zvýšení rychlosti

Stisknutím tlačítka T3 digestoř přechází ze stavu OFF do rychlosti 1.

Stisknutím tlačítka (digestoř ve stavu ON) se zvýší rychlost motoru ze stavu 1 na rychlost 4 (intenzivní).

Ke každé rychlosti odpovídá rozsvícení příslušné diody.

Rychlost 1 - dioda 1

Rychlost 2 - dioda 2

Rychlost 3 - dioda 3

Rychlost 4 (intenzivní) - dioda 4 (blikající)

Intenzivní rychlost je časovaná. Standardní časování je nastaveno na 5', potom se digestoř ustálí na rychlosti 2.

K odstavení funkce přepršením doby stiskněte tlačítko T2, digestoř se ustaví na rychlosti 3.

T4 Časování rychlosti

Časování rychlosti se umožní stisknutím tlačítka T4, po vypršení času se digestoř vypne.

Časování je rozděleno takto:

Rychlost 1 - 20 minut (dioda 1 bliká)

Rychlost 2 - 15 minut (dioda 2 bliká)

Rychlost 3 - 10 minut (dioda 3 bliká)

Rychlost 4 (intenzivní) - 5 minut (dioda 4 bliká)

Během časovaného fungování stisknutím tlačítka T2 digestoř vyjde z časované modality a sníží svou rychlost.

Stisknutím tlačítka T3 digestoř vyjde z časované modality a zvýší svou rychlost.

Stisknutím tlačítka T4 digestoř vyjde z časované modality a udrží si nastavenou rychlost.

Signalizace filtru proti mastnotám

Po 40 hodinách fungování dioda 1 bliká.

Když se objeví signalizace, instalovaný filtr musí být umyt.

K opětnému nastavení signalizace stiskněte tlačítko T4 po dobu 5".

Digestoř pípne "BEEP" a dioda 1 přestane blikat.

Signalizace filtru s uhlíkem

Po 160 hodinách fungování dioda 2 bliká.

Když se objeví signalizace, instalovaný filtr musí být vyměněn.

K opětovnému nastavení signalizace stiskněte tlačítko T4 po dobu 5".

Digestoř pípne "BEEP" a dioda 2 přestane blikat.

V případě současné signalizace obou filtrů budou diody 1 a 2 blikat střídavě.

Opětné nastavení se dostaví, jestliže 2 krát za sebou provedete výše uvedenou proceduru.

První procedura nastaví opět signalizaci filtru s uhlíkem, druhá procedura opět nastaví signalizaci filtru proti mastnotám.

Při standardní modalitě není signalizace filtru s uhlíkem aktivní.

V případě, že se používá digestoř ve filtrační verzi, je nutné aktivovat signalizaci filtru s uhlíkem.

Jak aktivovat signalizaci filtru s uhlíkem:

Nastavte digestoř do pozice OFF a stiskněte tlačítko T4 po dobu 5".

Jakmile se stiskne tlačítko, rozsvítí se diody signalizující, že v tomto okamžiku jsou filtry aktivní.

Digestoř pípne "BEEP" a dioda 2 bude blikat po dobu 2".

Diody 1 a 2 zůstanou rozsvícené po dobu přibližně 2 sekund, než se digestoř vrátí do polohy OFF.

Vypnutí signalizace filtru s uhlíkem:

Umístěte digestoř do polohy OFF a stiskněte tlačítko T4 po dobu 5 sekund.

Jakmile se stiskne tlačítko, rozsvítí se diody signalizující, že v tomto okamžiku jsou filtry aktivní.

Digestoř pípne "BEEP" a dioda 2 zhasne.

Dioda 1 zůstane rozsvícená po dobu přibližně 2 sekund, než se digestoř vrátí do stavu OFF.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Panel

Obr. 8-9, 22-23

Údržba panelu

Demontáž:

• Posuňte panel směrem nahoru (přibližně o 2 cm);
• Přitáhněte panel směrem k sobě.

Čištění:

Panel je třeba čistit stejně často jako filtr proti mastnotám, používejte látku navlhčenou neutrálními měkkými čisticími prostředky.

Nepoužívejte brusné prostředky. NEPOUŽÍVEJTE ALKOHOL!

Montáž:

Postupujte obráceným způsobem než při demontáži.

Pozor! Ověřte si vždy, že panel je dobře upevněn na správném místě.

Tukový filtr

Obr. 10-21

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součástí vybavení vlastního modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchynské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 20

Saturace filtru uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systémy vyznačování saturace filtru - pokud je součástí vybavení vlastního modelu - vyznačuje tuto potřebu).

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručují optimální osvětlení, s trvanlivostí až 10krát delší než tradiční světla a umožňují úspory 90% elektrické energie.

Pro výměnu žárovek kontaktujte servisní středisko, pověřené prodejem náhradních dílů.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

potrubního systému, jak je uvedeno v tomto návodu, na optimalizaci účinnosti a minimalizaci hluku.

Používání

V této záruce se vyhýbá každé zodpovědnosti.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se těmito pokyny řídit.

Elektrické napojení

T2. Snížení rychlosti

Stlačením tlačítka „T2" se dosáhne snížení rychlosti z rychlosti 4 (intenzivní) na rychlost 1.

Stlačením tlačítka „T2“ během činnosti v rychlosti 1, odsavač par se přejde do stavu OFF.

T3 Zvýšení rychlosti

Stlačením tlačítka (odsavač par v ON) se zvyšuje rychlost motoru z rychlosti 1 na rychlost 4 (intenzivní).

Každé rychlosti odpovídá příslušná LED kontrolka.

Rychlost 1 - LED kontrolka 1

Rychlost 2 - LED kontrolka 2

Rychlost 3 - LED kontrolka 3

Rychlost 4 (intenzivní) - LED kontrolka 4 (blikající)

Časování rychlosti se uvede do funkce stisknutím tlačítka T4, po uplynutí časování se odsavač par vypne.

Stisknutím tlačítka T3 odsavač par vyjde z časovaného režimu a zvýší rychlost.

Stisknutím tlačítka T4 odsavač par vyjde z časovaného režimu a ponechá si nastavenou rychlost.

Odsavač par vydá jeden „BEEP“ a LED kontrolka 2 přestane blikat.

Odsavač par vydá jeden „BEEP“ a LED kontrolka 2 přestane blikat.

V případě signalizace současně obou filtrů LED kontrolky 1 a 2 blikají střídavě.

Odsavač par vydá jeden „BEEP“ a LED kontrolka 2 bliká po dobu 2 sekund.

LED kontrolky 1 a 2 zůstanou svítit přibližně 2 sekundy, než se odsavač par vrátí do stavu OFF.

Odsavač par vydá jeden „BEEP“ a LED kontrolka 2 se zhasne.

LED kontrolka 1 zůstane svítit přibližně 2 sekundy, než se odsavač par vrátí do stavu OFF.

Údržba

Čištění

Musí být čištěn jedenkrát za měsíc (nebo když upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorňuje na tuto nevyhnutnost), nedráždivými čisticími prostředky ručně nebo v myčce s nízkou teplotou vody a krátkým cyklovým programem.

Umýváním v myčce se protitukový filtr může odbarvit, ale jeho filtrační charakteristika se tím vůbec nezmění.

Na odpojení protitukových filtrů potáhněte za pružinový háček.
