Tipo de producto	Campana extractora/filtrante
Marca	ELICA
Modelo	PRF0038443C
Uso	Extractora con salida exterior o filtrante con reciclaje interior
Distancia mínima de seguridad (eléctrica)	45 cm
Distancia mínima de seguridad (gas/mixta)	65 cm
Velocidades del motor	4 velocidades (1, 2, 3, intensiva) con temporizador
Iluminación	LED (reemplazo por servicio técnico autorizado)
Filtro antigrasa	Metálico, lavable en lavavajillas, limpieza mensual
Filtro de carbón (reciclaje)	Cambio cada 4 meses, no lavable
Señal de saturación filtro antigrasa	Después de 40 horas de funcionamiento (indicador 1 parpadea)
Señal de saturación filtro de carbón	Después de 160 horas de funcionamiento (indicador 2 parpadea)
Función temporizador	Apagado automático después de 20 min (velocidad 1), 15 min (v2), 10 min (v3), 5 min (v4)
Material del panel	Desmontable para limpieza, detergente neutro
Seguridad	Desconectar antes del mantenimiento, usar guantes, no flambear bajo la campana
Piezas de repuesto	Contactar al servicio de asistencia técnica autorizado
Reciclaje	Conforme a RAEE (Directiva 2012/19/UE)

Preguntas frecuentes - PRF0038443C ELICA

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

Para las cocinas eléctricas, la distancia mínima es de 45 cm. Para las cocinas a gas o mixtas, es de 65 cm. Si las instrucciones del aparato de cocción especifican una distancia mayor, respete esa distancia.

¿Cómo limpiar el filtro antigrasa?

El filtro antigrasa debe limpiarse una vez al mes (o cuando el indicador parpadee). Use un detergente no agresivo, a mano o en lavavajillas a baja temperatura y ciclo rápido. Atención: el lavado en lavavajillas puede decolorar el filtro pero no afecta su rendimiento.

¿Cuándo se debe reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse como máximo cada 4 meses (o cuando el indicador 2 parpadee después de 160 horas de funcionamiento). No se puede limpiar ni regenerar.

¿Cómo restablecer la señal de saturación de los filtros?

Para restablecer la señal del filtro antigrasa, mantenga pulsada la tecla T4 durante 5 segundos hasta que el indicador 1 deje de parpadear. Para el filtro de carbón, haga lo mismo hasta que se apague el indicador 2. En caso de señal simultánea, realice el procedimiento dos veces.

¿Cómo activar o desactivar la señal del filtro de carbón?

Sin tensión, mantenga T4 pulsada durante 5 segundos. Para activar, espere a que el indicador 2 parpadee 2 segundos; para desactivar, espere a que se apague. Los indicadores 1 y 2 permanecen encendidos aproximadamente 2 segundos antes de volver al apagado.

¿Cómo usar la función temporizador?

Presione la tecla T4 para activar el temporizador. La campana se apagará automáticamente después de: 20 min en velocidad 1, 15 min en velocidad 2, 10 min en velocidad 3, 5 min en velocidad intensiva. Puede salir del temporizador presionando T2 o T3.

¿Puedo reemplazar las bombillas LED yo mismo?

No, el reemplazo de las lámparas LED debe ser realizado por un servicio de asistencia técnica autorizado para garantizar la seguridad y el rendimiento.

¿Qué precauciones de seguridad debo respetar?

Antes de cualquier mantenimiento, desconecte la alimentación eléctrica. Use guantes de trabajo. No flambee alimentos debajo de la campana. Asegure una ventilación suficiente si la campana se usa con aparatos a gas. Nunca use la campana sin las lámparas o sin la rejilla montada.

¿Cómo pasar de la versión extractora a la versión filtrante?

Para usar la campana en versión filtrante, debe instalar un filtro de carbón activo (no incluido) y activar la señal correspondiente. En versión extractora, retire el filtro de carbón si está presente y conecte un conducto de evacuación exterior.

¿Qué hacer si la campana no funciona?

Primero verifique la alimentación eléctrica y el disyuntor. Si el cable está dañado, contacte al servicio de asistencia técnica para un reemplazo. Para cualquier otra avería, diríjase a un centro de servicio autorizado.

MANUAL DE USUARIO PRF0038443C ELICA

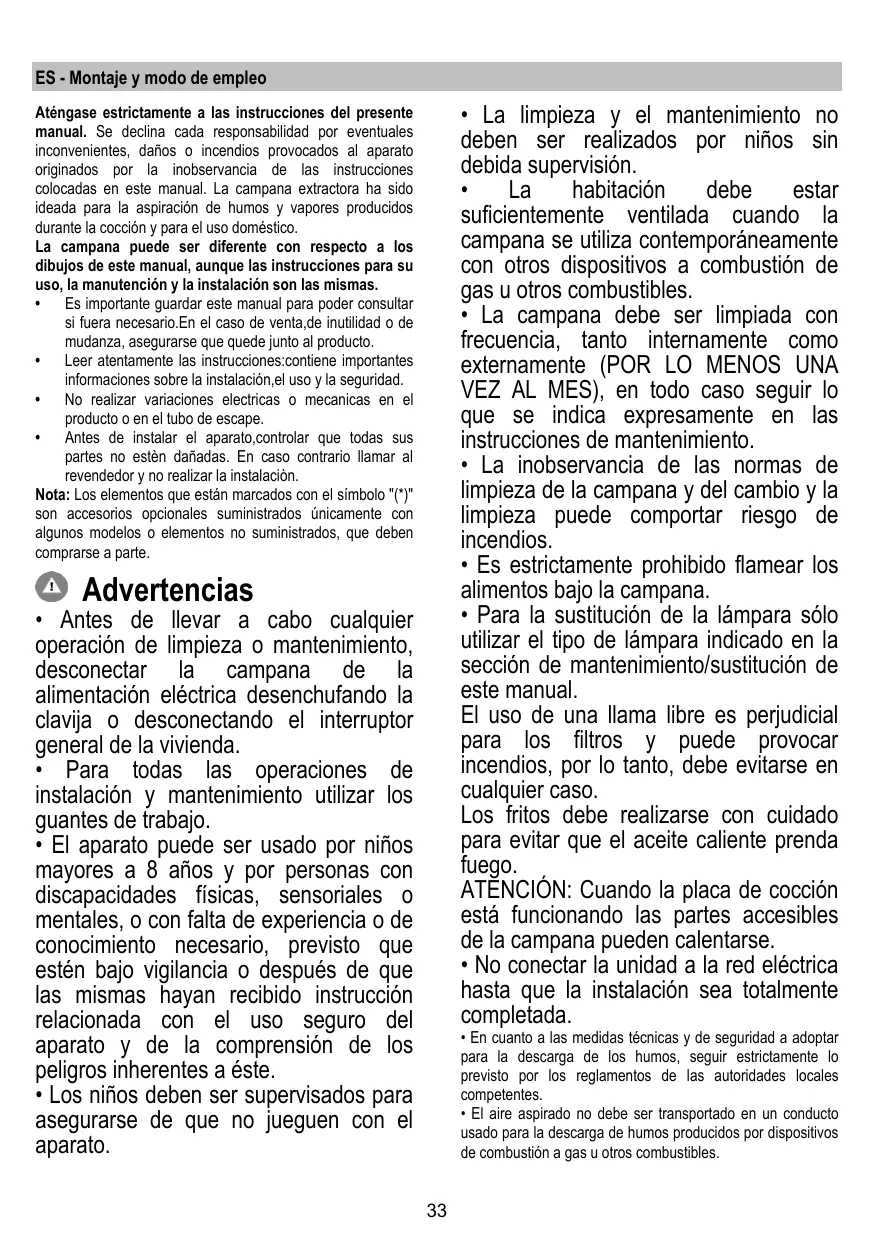

ES Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

Nota: Los elementos que están marcados con el símbolo () son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o antes de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
• ¡No usar nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizada o un personal similar calificado.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
• No utilizar con un programador, temporizador, mando a distancia o cualquier otro dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos

indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión aspirante

El vapor es evacuado al exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que sacarlo.

Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conducto!

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser devuelto a la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 45 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas asignan una distancia mayor, hay que tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es

suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aún después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

Montaje

Antes de comenzar con la instalación:

• Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
• Quitar el/los filtros al carbón activo (*) si es provisto (ver el párrafo relativo).

Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante. - Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.), eventualmente quitarlos y conservarlos.

La campana trae accesorios y de fijación adecuados para la mayor parte de paredes. De otro modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

En el caso de presencia de paneles y/o paredes y/o armarios laterales, verificar que el espacio sea suficiente para montar la campana y que sea fácil el acceso al panel de los mandos.

Sólo para algunos modelos

Como accesorio opcional, se puede instalar una chimenea estética; verifique con el revendedor autorizado si el modelo que usted posee prevé esta posibilidad.

Se aconseja instalar la campana cuando se haya adquirido la chimenea para verificar con seguridad la instalación más idónea.

Fig. 5-14-15-16-17

Funcionamiento

T1. ON/OFF Luces

T2. Decremento velocidad

Presionando el botón "T2" se obtiene el decremento de la velocidad, desde la velocidad 4 (intensiva) hasta la velocidad 1.

Presionando el botón "T2" durante el funcionamiento a velocidad 1, la campana pasa al estado OFF.

T3 Incremento velocidad

Presionando el pulsador T3 la campana pasa del estado OFF a la velocidad 1.

Presionando el pulsador (campana en estado ON) se incrementa la velocidad del motor desde la velocidad 1 hasta la velocidad 4 (intensiva).

Para cada velocidad se enciende el correspondiente led.

Velocidad 1 - led 1

Velocidad 2 - led 2

Velocidad 3 - led 3

La velocidad intensiva es temporizada. La temporización estándar es de 5 minutos y, cuando termina, la campana se posiciona a la velocidad 2.

Para desactivar la función antes de que termine el tiempo, presionar la tecla T2; la campana se posicionará a la velocidad 3.

T4 Temporización velocidad

La temporización de las velocidades se habilita presionando el botón T4; cuando termina la temporización, la campana se apaga.

La temporización está subdividida como se indica a continuación:

Velocidad 1 - 20 minutos (led 1 intermitente)

Velocidad 2 - 15 minutos (led 2 intermitente)

Velocidad 3 - 10 minutos (led 3 intermitente)

Velocidad 4 (intensiva) - 5 minutos (led 4 intermitente)

Durante el funcionamiento temporizado, presionando el botón T2 la campana termina la modalidad temporizada y decrementa la velocidad.

Presionando el botón T3, la campana termina la modalidad e incrementa la velocidad.

Presionando el botón T4, la campana termina la modalidad manteniendo la velocidad configurada.

Señal filtro antigrasa

Después de 40 horas de funcionamiento, el led 1 se enciende de modo intermitente.

Cuando aparece esta señal, el filtro antigrasa instalado se debe lavar.

Para efectuar el reset de la señal, mantener presionado el

botón T4 durante 5".

La campana emitirá un "BEEP" y la luz intermitente del led 1 se apaga.

Señal filtro de carbones

Después de 160 horas de funcionamiento, el led 2 se enciende de modo intermitente.

Cuando aparece esta señal, el filtro de carbones instalado debe ser sustituido.

Para efectuar el reset de la señal, mantener presionado el botón T4 durante 5".

La campana emitirá un "BEEP" y la luz intermitente del led 2 se apaga.

En el caso de señales contemporáneas de los dos filtros, las luces intermitentes de los leds 1 y 2 se encienden alternativamente.

El reset se realiza efectuando durante 2 veces el procedimiento arriba descrito.

La primera vez se efectúa el reset de la señal del filtro de carbones, la segunda vez se efectúa el reset de la señal del filtro antigrasa.

En la modalidad estándar, la señal del filtro de carbones no está activada.

En el caso en que se utilice la campana en versión filtrante, es necesario activar la señal del filtro de carbones.

Activación de la señal del filtro de carbones:

Posicionar la campana en OFF y mantener presionado el botón T4 durante 5".

No apenas se pulsa la tecla se iluminarán los LEDs que corresponden a las indicaciones de los filtros actualmente activos.

La campana emitirá un "BEEP" y la luz del LED 2 permanece intermitente durante 2 segundos.

Los LEDs 1 y 2 permanecerán encendidos durante aprox. 2 segundos antes de que la campana vuelva al estado OFF.

Desactivación SEOI:

Posicionar la campana en OFF y mantener presionado el botón T4 durante 5 segundos.

No apenas se pulsa la tecla se iluminarán los LEDs que corresponden a las indicaciones de los filtros actualmente activos.

La campana emitirá un "BEEP" y el LED 2 se apagará.

El LED 1 permanecerá encendido durante aprox. 2 segundos antes de que la campana vuelva al estado OFF.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Panel - Fig. 8-9_22-23

Mantención del panel

Cómo desmontarlo:

• Hacer deslizar el panel hacia arriba (por un tramo de aprox. 2 cm)
• Empujar el panel hacia usted.

Limpieza:

El panel se limpia con la misma frecuencia que el filtro de grasa, usando un paño húmedo con detergente líquido neutro.

Evitar el uso de productos abrasivos. ¡NO UTILIZAR ALCOHOL!

Montaje:

Proceder en sentido contrario al desmontaje.

¡Atención! Verificar siempre que el panel fue fijado en su lugar.

Filtro antigrasa

Fig. 10-21

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro al carbón activo (solamente para la versión filtrante) - Fig. 20

El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (o cuando el indicador de saturación de los filtros -si está previsto en el modelo que se posee- indica esta necesidad).

NO puede lavarse ni reciclarse.

Filtro de carbón circular

Aplicar uno por debajo para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihorario.

Sustitución de la lámpara

Fig. 24

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.

Para reemplazar las lámparas, contactar el centro de servicios autorizado para los repuestos.

Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.

Conectar el extractor a los tubos y orificios de descarga de la pared con diámetro equivalente a la salida de aire (brida de unión).

Solamente para algunos modelos

Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. NO UTILICE ALCOHOL.

Panel

Fig. 8-9_22-23

Evitar el uso de productos que contengan abrasivos. ¡NO UTILIZAR ALCOHOL!

Montaje:

17-16-15-14-5

ON/OFF T1

a lac, bfa, c, d, e, f, g, h
