Produkto tipas	Traukiantis/filtruojantis gaubtas
Prekės ženklas	ELICA
Modelis	PRF0038443C
Naudojimas	Traukiantysis su išoriniu ištraukimu arba filtruojantysis su vidiniu perdirbimu
Mažiausias atstumas (elektrinė)	45 cm
Mažiausias atstumas (dujos/mišrus)	65 cm
Variklio greičiai	4 greičiai (1, 2, 3, intensyvus) su laikmačiu
Apšvietimas	LED (keičia įgaliota tarnyba)
Riebalų filtras	Metalinis, plaunamas indaplovėje, valomas kas mėnesį
Anglies filtras (perdirbimas)	Keičiamas kas 4 mėnesius, neplaunamas
Riebalų filtro prisotinimo signalas	Po 40 darbo valandų (indikatorius 1 mirksi)
Anglies filtro prisotinimo signalas	Po 160 darbo valandų (indikatorius 2 mirksi)
Laikmačio funkcija	Automatinis išsijungimas po 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis), 5 min (4 greitis)
Skydo medžiaga	Nuimamas valymui, neutralus ploviklis
Sauga	Prieš priežiūrą atjunkite, naudokite pirštines, nenaudokite ugnies po gaubtu
Atsarginės dalys	Kreipkitės į įgaliotą techninės pagalbos tarnybą
Perdirbimas	Atitinka WEEE direktyvą (2012/19/EB)

Dažnai užduodami klausimai - PRF0038443C ELICA

Koks minimalus atstumas tarp gaubto ir viryklės?

Elektrinių viryklių atveju minimalus atstumas yra 45 cm. Dujinių ar mišrių viryklių atveju – 65 cm. Jei viryklės instrukcijose nurodomas didesnis atstumas, vadovaukitės tuo.

Kaip valyti riebalų filtrą?

Riebalų filtras turi būti valomas kartą per mėnesį (arba kai indikatorius mirksi). Naudokite neagresyvų ploviklį, rankomis arba indaplovėje žemoje temperatūroje ir greitu ciklu. Dėmesio: plovimas indaplovėje gali pakeisti filtro spalvą, bet nekenkia jo veikimui.

Kada reikia keisti anglies filtrą?

Anglies filtras turi būti keičiamas ne rečiau kaip kas 4 mėnesius (arba kai indikatorius 2 pradeda mirksėti po 160 darbo valandų). Jo negalima valyti ar regeneruoti.

Kaip iš naujo nustatyti filtrų prisotinimo signalą?

Norėdami iš naujo nustatyti riebalų filtro signalą, laikykite nuspaustą mygtuką T4 5 sekundes, kol indikatorius 1 nustos mirksėti. Anglies filtrui darykite tą patį, kol užges indikatorius 2. Jei signalai rodomi vienu metu, procedūrą atlikite du kartus.

Kaip įjungti arba išjungti anglies filtro signalą?

Išjungus maitinimą, laikykite nuspaustą T4 5 sekundes. Norėdami įjungti, palaukite, kol indikatorius 2 mirksės 2 sekundes; norėdami išjungti, palaukite, kol jis užges. Indikatoriai 1 ir 2 lieka įjungti apie 2 sekundes, kol grįžta į išjungtą būseną.

Kaip naudoti laikmačio funkciją?

Paspauskite mygtuką T4, kad įjungtumėte laikmatį. Gaubtas automatiškai išsijungs po: 20 min 1 greičiu, 15 min 2 greičiu, 10 min 3 greičiu, 5 min intensyviu greičiu. Iš laikmačio režimo galite išeiti paspausdami T2 arba T3.

Ar galiu pats pakeisti LED lemputes?

Ne, LED lempučių keitimą turi atlikti įgaliota techninės pagalbos tarnyba, siekiant užtikrinti saugumą ir veikimą.

Kokių saugos priemonių turiu laikytis?

Prieš bet kokią priežiūrą atjunkite maitinimą. Naudokite darbo pirštines. Nenaudokite ugnies po gaubtu. Užtikrinkite pakankamą vėdinimą, jei gaubtas naudojamas su dujiniais prietaisais. Niekada nenaudokite gaubto be lempučių arba be sumontuotų grotelių.

Kaip perjungti iš traukiančios versijos į filtruojančią?

Norėdami naudoti gaubtą filtruojančiu režimu, turite sumontuoti aktyvintos anglies filtrą (nepridedamas) ir įjungti atitinkamą signalą. Traukiančiu režimu pašalinkite anglies filtrą, jei jis yra, ir prijunkite išorinio ištraukimo ortakį.

Ką daryti, jei gaubtas neveikia?

Pirmiausia patikrinkite maitinimą ir grandinės pertraukiklį. Jei laidas pažeistas, kreipkitės į techninės pagalbos tarnybą dėl pakeitimo. Dėl kitų gedimų kreipkitės į įgaliotą serviso centrą.

NAUDOJIMO INSTRUKCIJA PRF0038443C ELICA

LT Montavimo ir naudojimosi instrukcija

LV Ierīkošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanım talimatları

AR

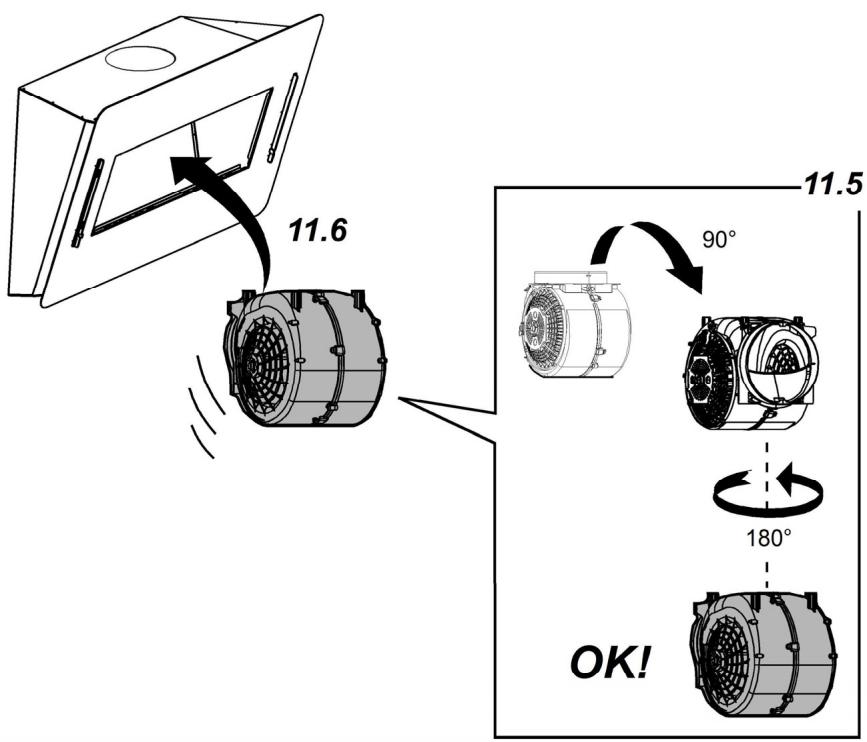

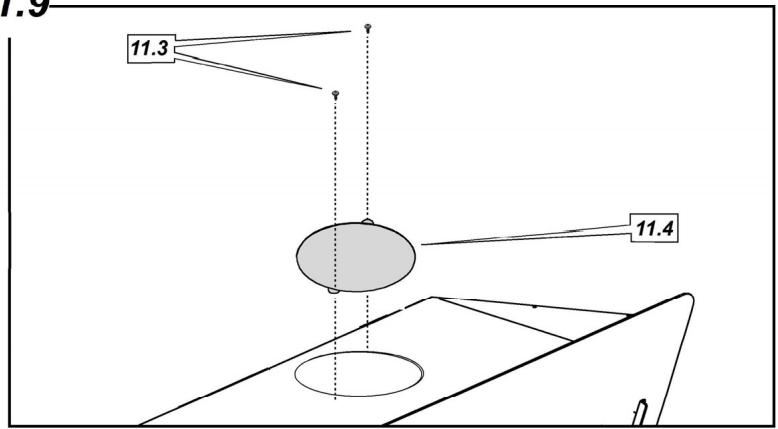

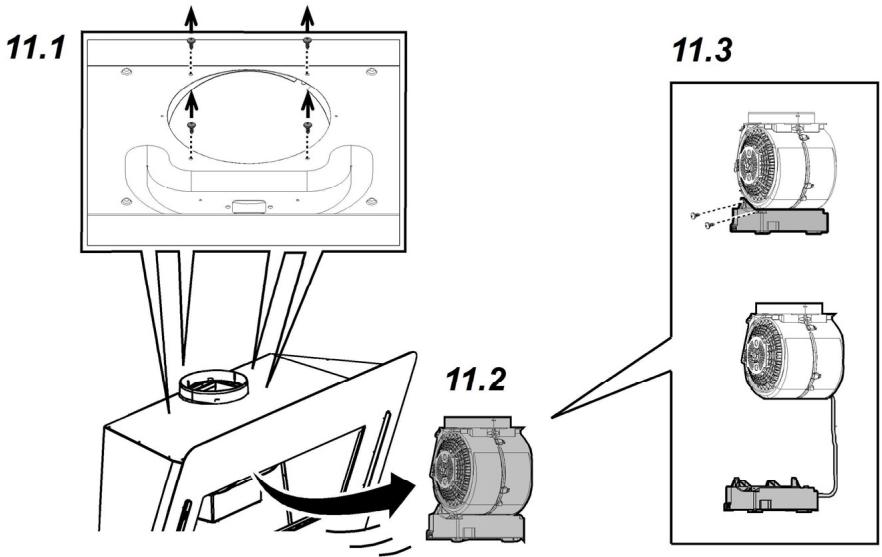

11.4

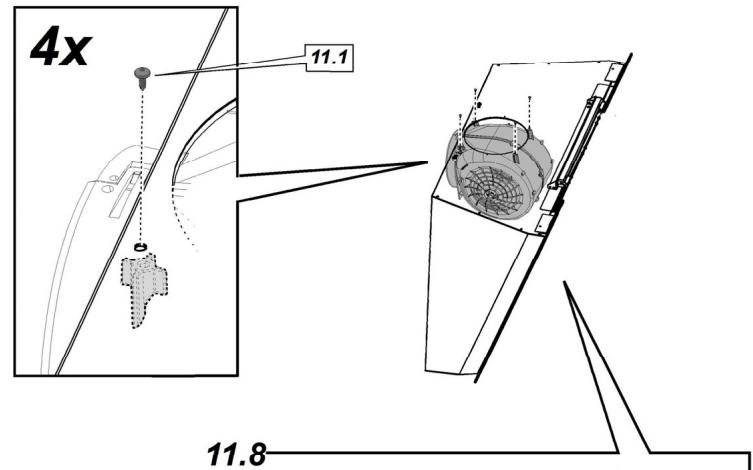

11.7

11.9

20

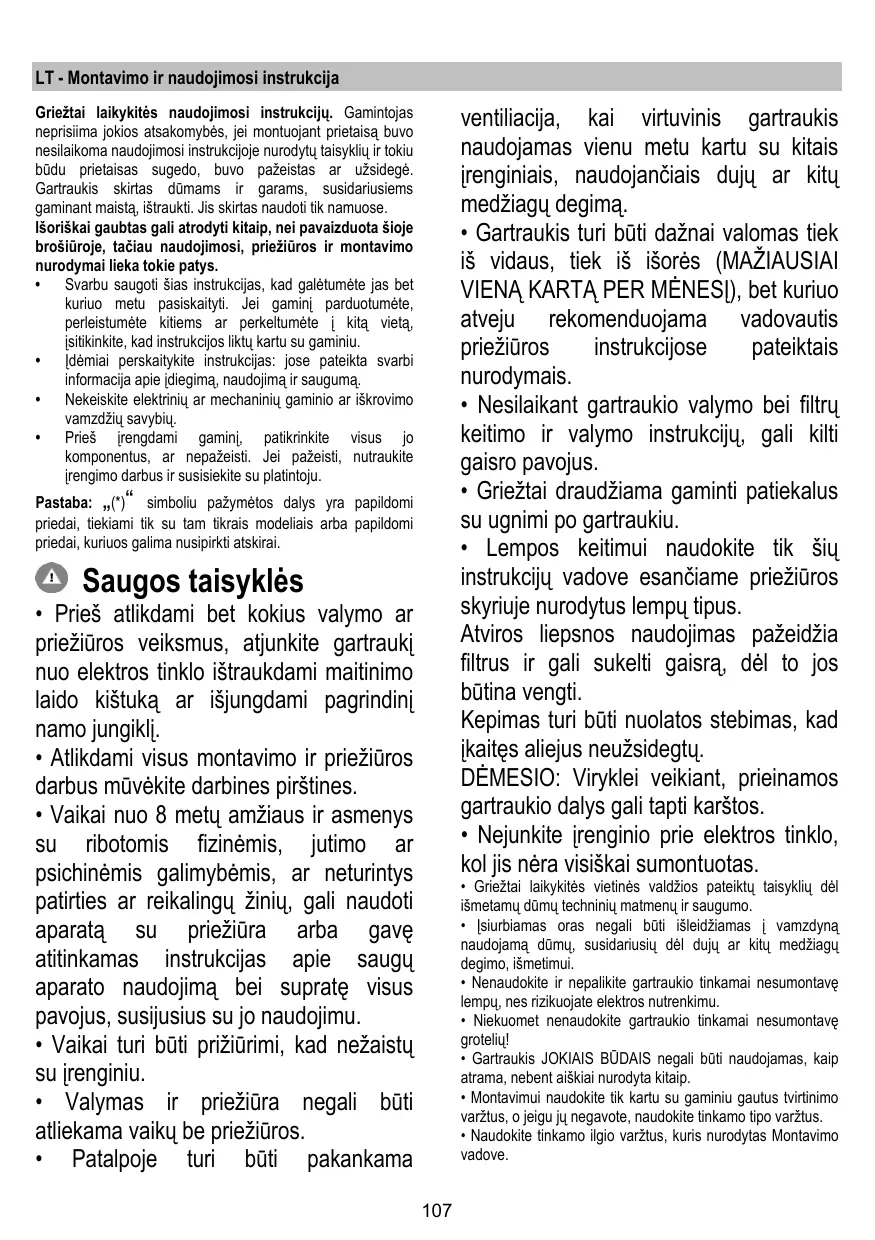

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų reikalavimų. Tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidarantiems gaminant maistą, ištraukti. Jis skirtas naudoti tik nuosavuose namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. Atidžiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar ištraukimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką arba išjungdami pagrindinį namo jungiklį.

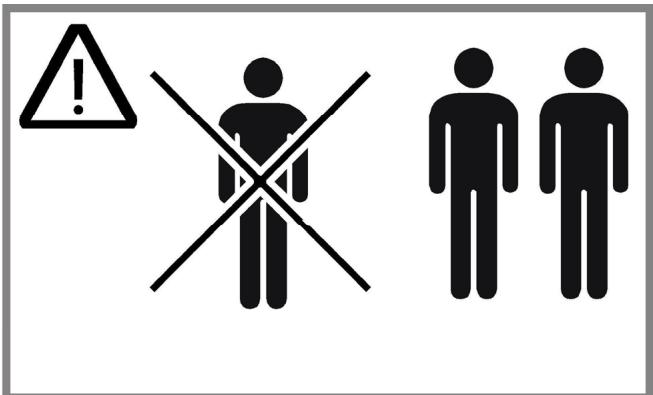

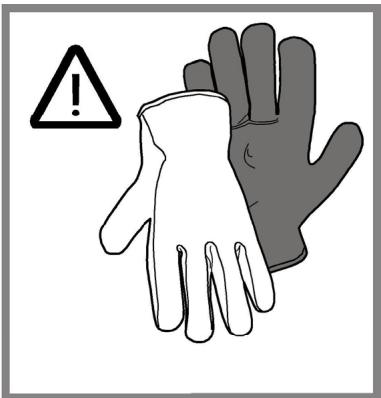

• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitas medžiagas degimui.

Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitas medžiagas degimui.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, todėl jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo. - Išsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui. - Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu. - Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių! - Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip. - Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus. - Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.

• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelias minutes. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotąją veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

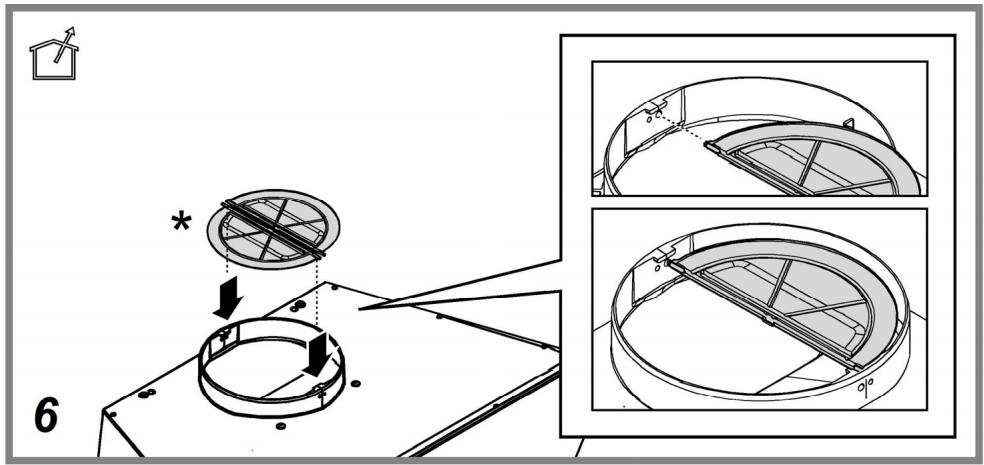

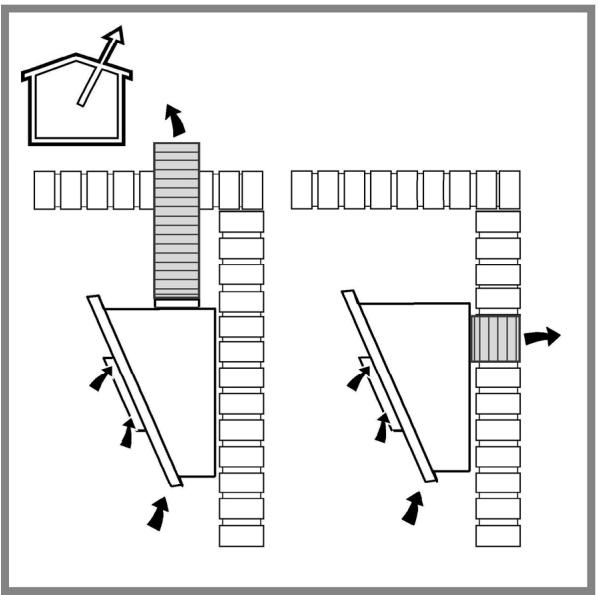

Versija su siurbimo įranga

Garai išstumiami į išorę per išmetimo vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Išmetimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

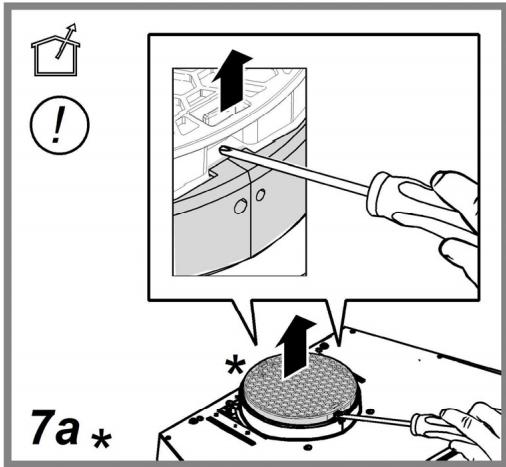

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

Naudokite pakankamo ilgio vamzdį. Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90°). Stenkitės iš esmės nekeisti vamzdžių sekcijų.

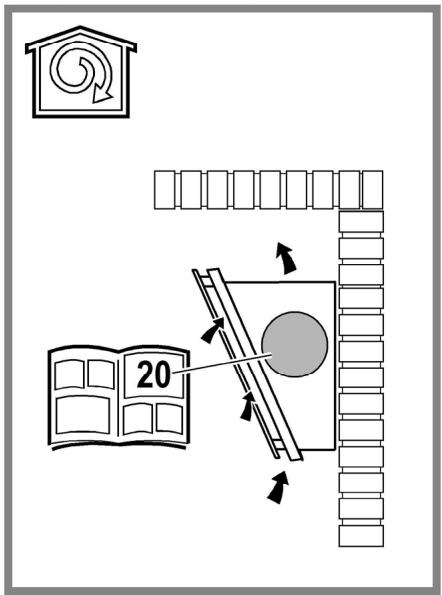

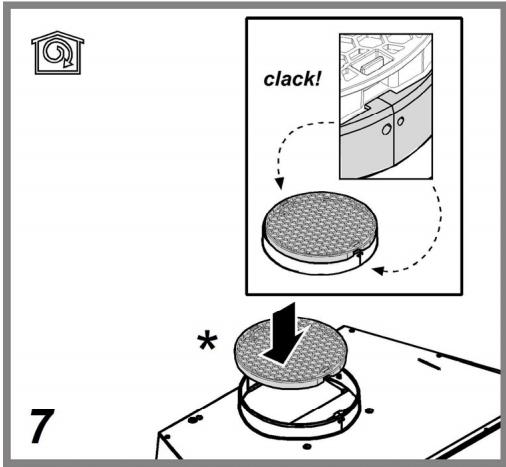

Versija su filtru

Prieš patekdamas į kambarį, traukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

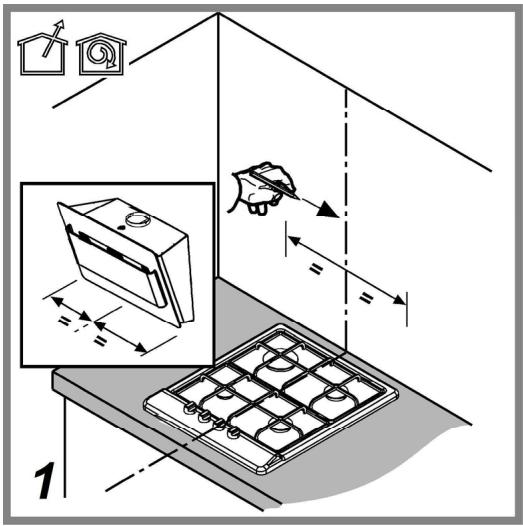

Įrengimas

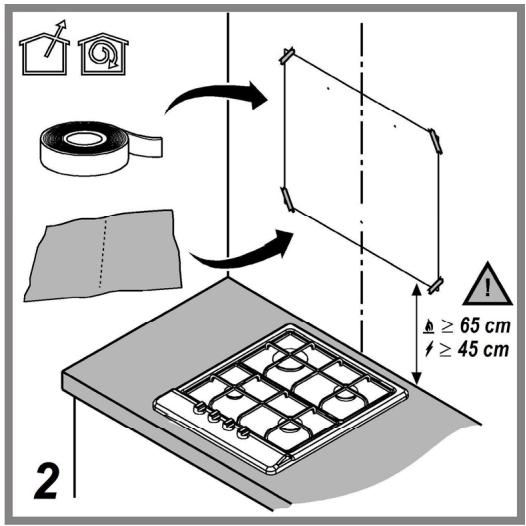

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 45 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdėjimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdėjimo, yra naudojamas dvipolis jungiklis, pagal visas įdėjimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į techninės pagalbos centrą dėl kabelio keitimo.

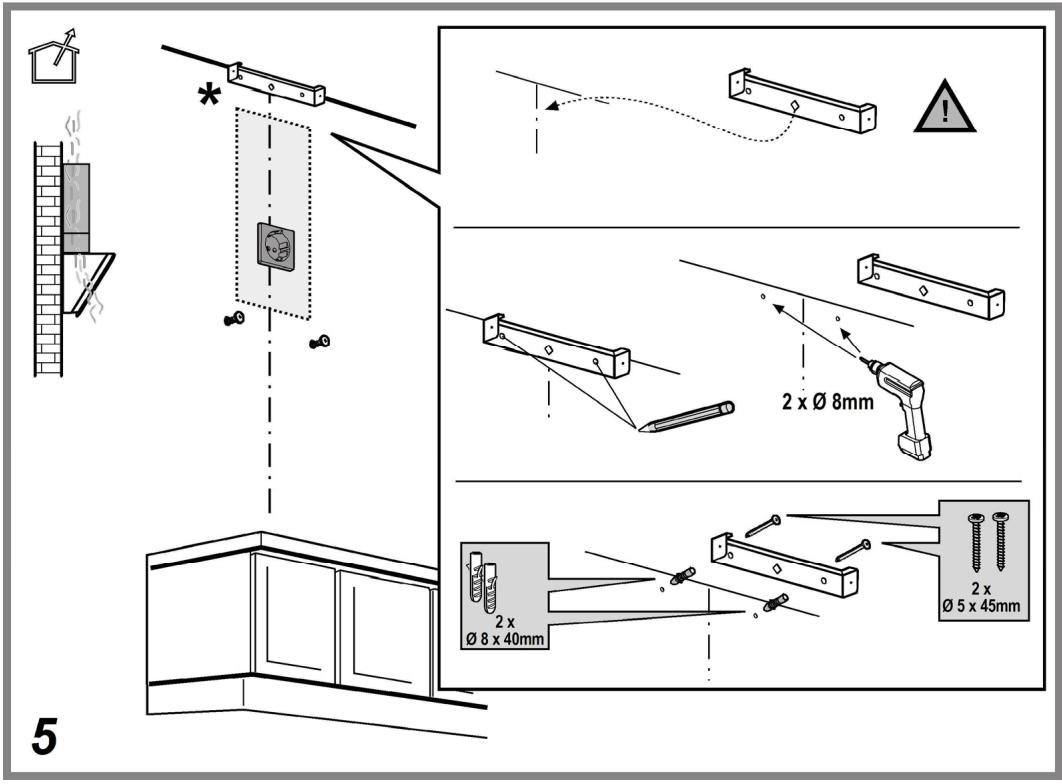

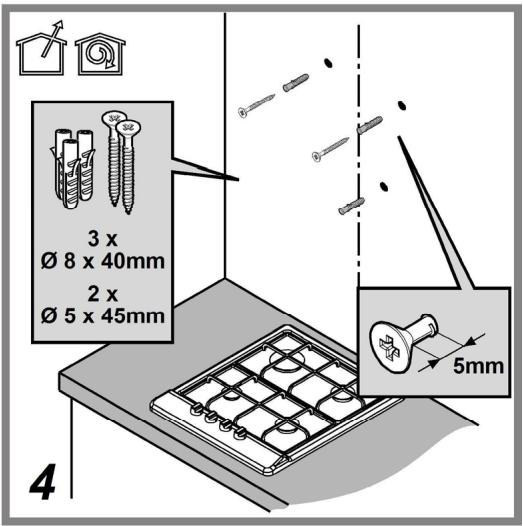

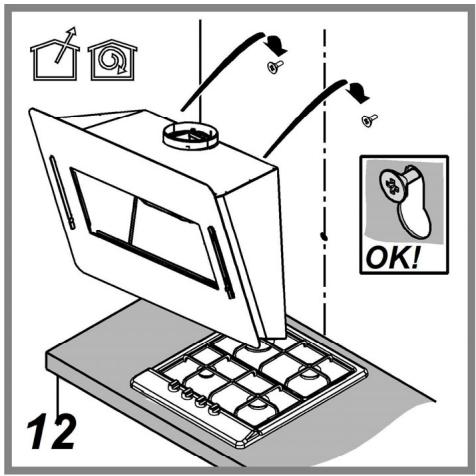

Montavimas

Prieš pradėdami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleistai, pritaikyti daugumai senų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam senų/lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

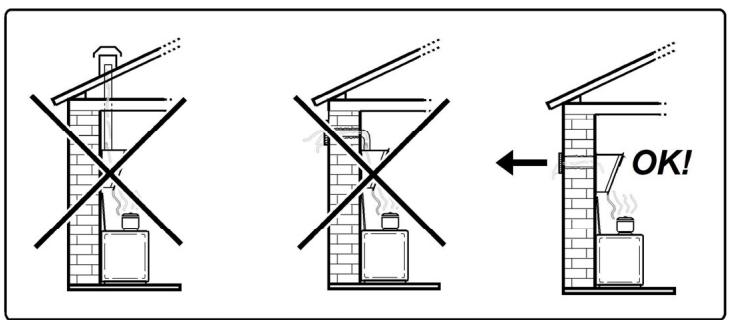

Jeigu virtuvėje yra pakabintos lentynos ir/arba spintelės ir/arba kiti baldų elementai, užtikrinkite pakankamą erdvę gaubtui įrengti ir lengvą prieigą prie jo valdymo skydelio.

Galioja tik kai kuriems modeliams

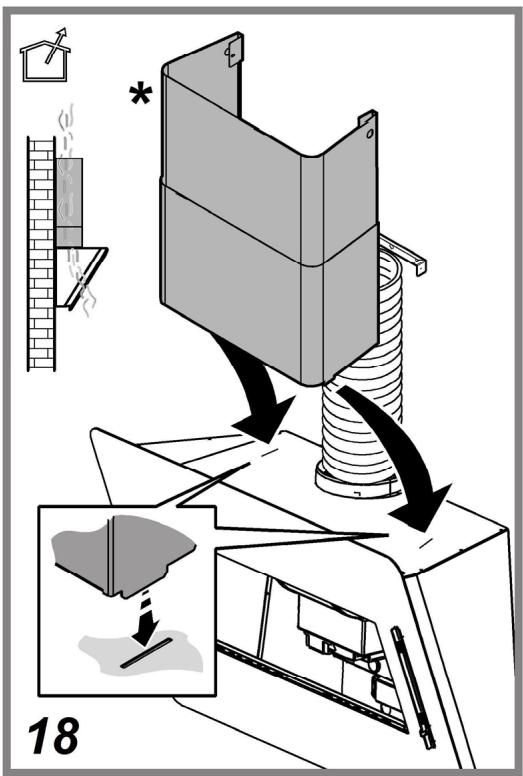

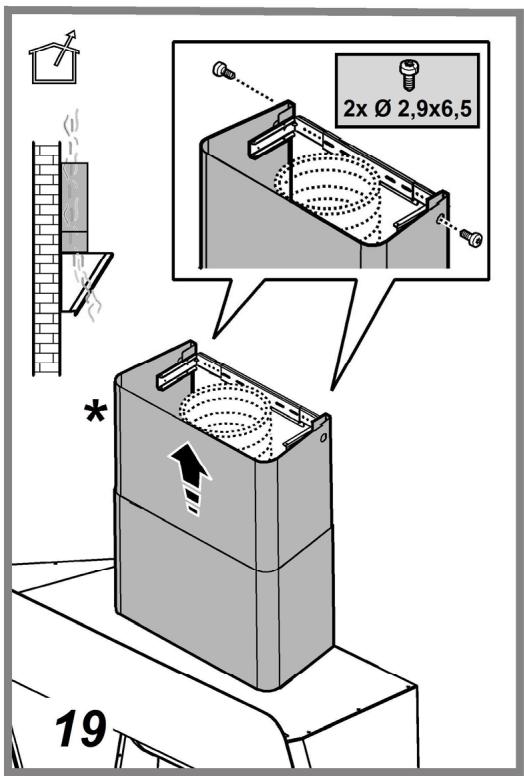

Kaip pasirinktinis priedas gali būti pristatytas dekoratyvinis dūmtraukis. Pasiteiraukite įgalioto pardavėjo/platintojo, ar Jūsų modelyje yra numatyta ši galimybė.

Dūmtraukį rekomenduojama įsigyti prieš atliekant gaubto montavimo darbus, tokiu būdu bus užtikrinta galimybė įvertinti ir pasirinkti tinkamiausią ir saugiausią montavimo būdą.

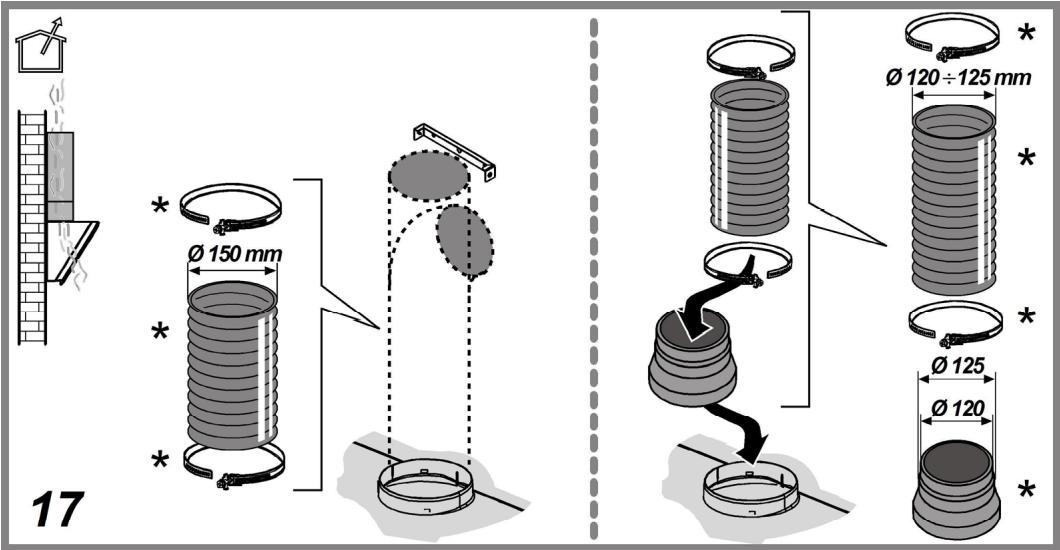

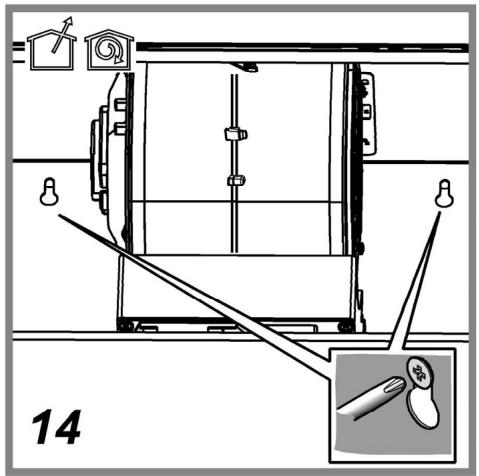

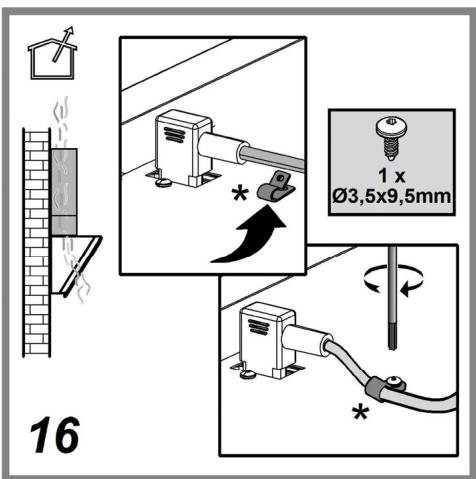

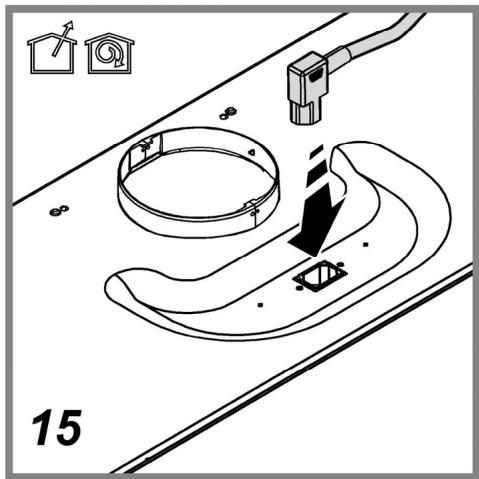

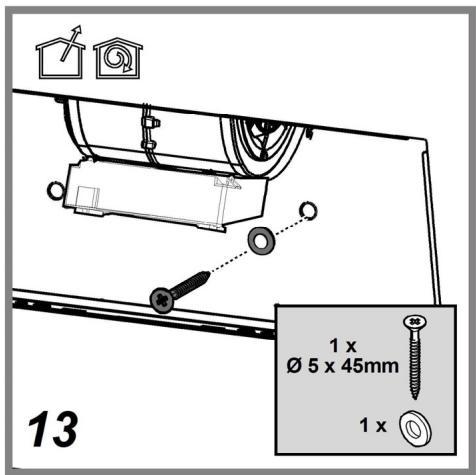

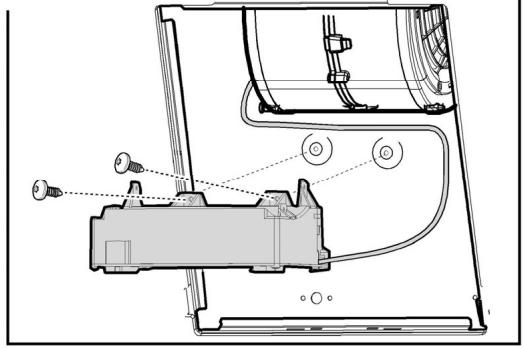

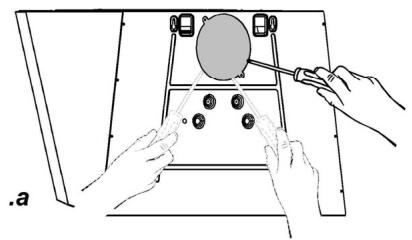

a5-14-15-16-17 pav.

Veikimas

T1. Šviesos įjungimo/išjungimo (ON/OFF) jungiklis

T2. Greičio mažinimo mygtukas

Spaudžiant mygtuką "T2", greitis mažinamas nuo 4 (intensyvaus) greičio iki 1 greičio.

Paspaudus mygtuką "T2", kai prietaisas veikia 1 greičiu, gaubtas pereina į išjungties (OFF) būseną.

T3. Greičio didinimo mygtukas

Paspaudus mygtuką "T3", gaubtas (išjungties (OFF) būsenoje) pradeda veikti 1 greičiu.

Spaudžiant mygtuką (gaubtas veikimo (ON) būsenoje), variklio greitis didinamas nuo 1 greičio iki 4 (intensyvaus) greičio.

Prietaisui veikiant tam tikru greičiu, užsidega atitinkamas šviesos diodas.

1 greitis - 1 šviesos diodas, 2 greitis - 2 šviesos diodai, 3 greitis - 3 šviesos diodai, 4 greitis (intensyvus) - 4 (mirksintys) šviesos diodai

Prietaisas veikia intensyviu greičiu tam tikrą nustatytą laiką. Standartinė intensyvaus greičio trukmė yra 5 minutės, kurioms praėjus gaubtas toliau veikia 2 greičiu.

Norėdami nutraukti funkciją nesibaigus nustatytam laikui, paspauskite mygtuką T2: gaubtas toliau veiks 3 greičiu.

T4 Veikimo laikmatis

Veikimo laikmatis įjungiamas, paspaudžiant mygtuką "T4"; pasibaigus nustatytam veikimo laikui, gaubtas išsijungia.

Nustatytas veikimo laikas taip pasiskirsto:

1 greitis - 20 minučių (1 mirksintis šviesos diodas), 2 greitis - 15 minučių (2 mirksintys šviesos diodai), 3 greitis - 10 minučių (3 mirksintys šviesos diodai), 4 greitis (intensyvus) - 5 minutės (4 mirksintys šviesos diodai)

Kai laikmatis veikia, paspaudus mygtuką T2, nutraukiamas nustatytas veikimo laikas, o greitis sumažėja.

Paspaudus mygtuką T3, nutraukiamas nustatytas veikimo laikas, o greitis padidėja.

Paspaudus mygtuką T4, nutraukiamas nustatytas veikimo laikas, išlaikant nustatytą greitį.

Riebalų filtro prisotinimo indikacijos sistema

Po 40 veikimo valandų pradeda mirksėti 1 šviesos diodas.

Kai pasirodo šis signalas, reikia plauti riebalų filtrą.

Norėdami atstatyti indikacijos sistemą į pradinę būseną, paspauskite ir palaikykite nuspaudę mygtuką „T4" 5 sekundes.

Gaubtas išleis garsinį signalą (bip), o 1 šviesos diodas nustos mirksėti.

Anglies filtro prisotinimo indikacijos sistema

Po 160 veikimo valandų pradeda mirksėti 2 šviesos diodas.

Kai pasirodo šis signalas, reikia pakeisti įrengtą anglies filtrą.

Norėdami atstatyti indikacijos sistemą į pradinę būseną, paspauskite ir palaikykite nuspaudę mygtuką „T4" 5 sekundes.

Gaubtas išleis garsinį signalą (byp), o 2 šviesos diodas nustos mirksėti.

Jeigu tuo pat metu signalizuojami abu filtrai, 1 ir 2 šviesos diodai mirksi pakaitomis.

Indikacijos sistemos atstatomos į pradinę būseną 2 kartus atlikus pirmiau aprašytą procedūrą.

Anglies filtro indikacijos sistemos jungimas:

Nustatykite gaubto išjungties būseną (OFF), paspauskite ir palaikykite nuspaudę mygtuką T 4–5 sekundes.

Vos paspaudus mygtuką, užsidegs tuo metu jungtos filtro indikacijos sistemos šviesos diodas.

Gaubtas išleis garsinį signalą (bip), o 2 šviesos diodai mirksės 2 sekundes.

1 ir 2 šviesos diodai degs maždaug 2 sekundes, kol gaubtas grįš į išjungties (OFF) būseną.

Anglies filtro indikacijos sistemos išjungimas:

Nustatykite gaubto išjungties būseną (OFF), paspauskite ir palaikykite nuspaudę mygtuką T 4–5 sekundes.

Vos paspaudus mygtuką, užsidegs tuo metu jungtos filtro indikacijos sistemos šviesos diodas.

Gaubtas išleis garsinį signalą (bip), o 2 šviesos diodai išsijungs.

1 šviesos diodas degs maždaug 2 sekundes, kol gaubtas grįš į išjungties (OFF) būseną.

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Valdymo skydelis

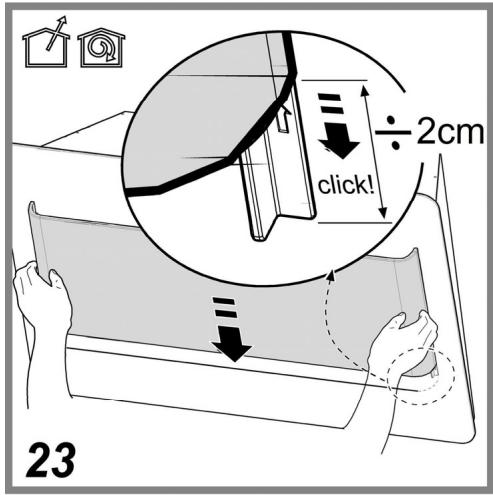

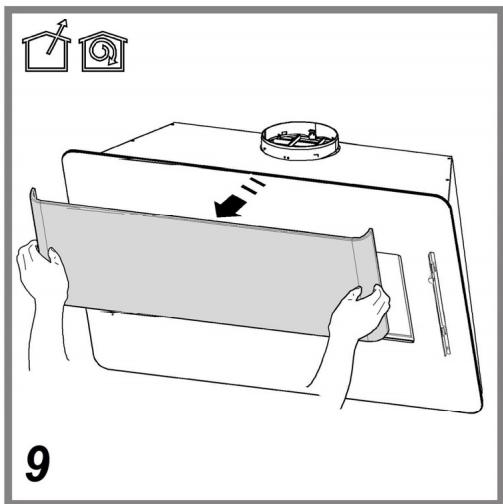

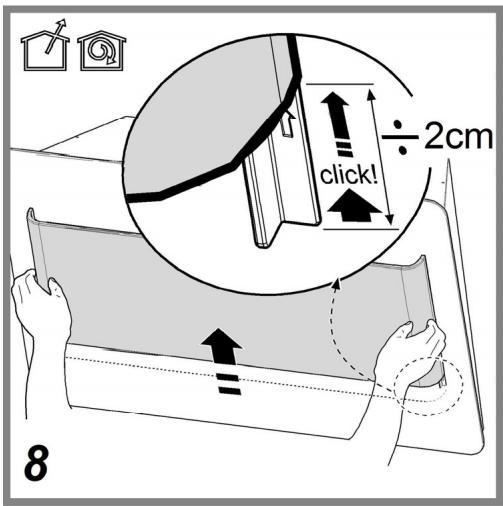

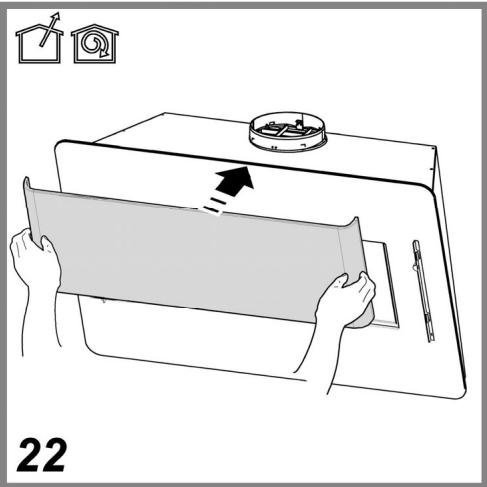

8-9_22-23 pav.

Skydelio priežiūra

Išmontavimas:

• Pastumkite plokštę viršun (maždaug 2 cm);
• Patraukite plokštę save

Valymas:

skydelį reikia valyti tuo pačiu dažnumu, kaip ir riebalų filtrą. Naudokite skudurėlį, sudrėkintą neutralia skysta valymo priemone.

Venkite naudoti abrazyvines priemones. NENAUDOKITE ALKOHOLIO!

Montavimas:

atlikite skyriuje "Išmontavimas" aprašytus veiksmus, tik atvirkštine tvarka.

Dėmesio! Visuomet įsitikinkite, kad skydelis yra saugiai pritvirtintas savo vietoje.

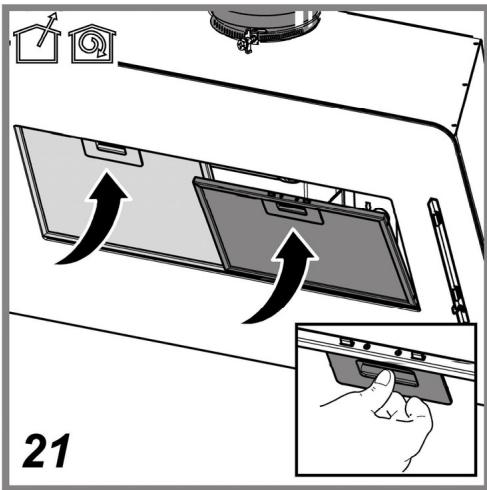

Riebalų saugantis filtras

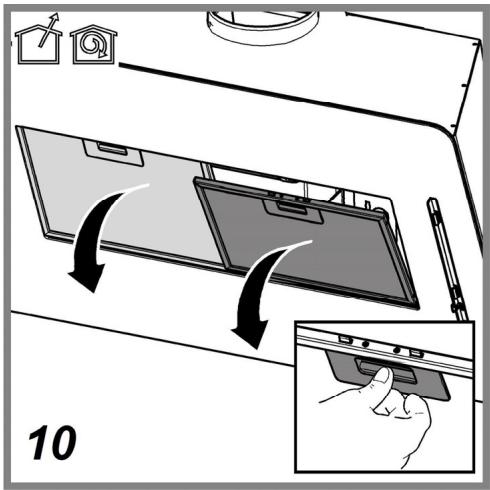

10-21 pav.

Bet kuriuo atveju reikia pakeisti filtrą bent jau kas keturis

mėnesius (arba kai filtro prisotinimo sistema - jei nurodyta jūsų turimame modelyje - parodo, kad tai reikia atlikti).

NEGALIMA plauti ar regeneruoti.

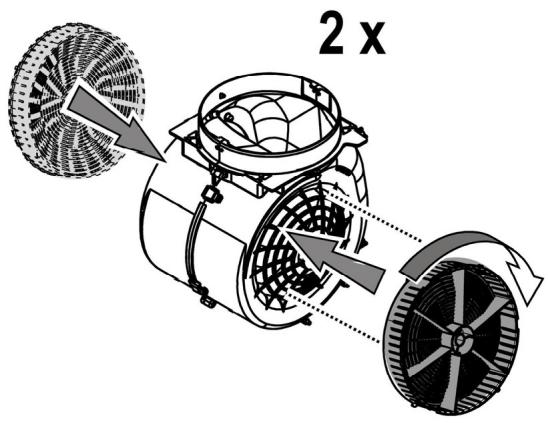

Apvalūs anglies filtrai

Pridėkite po vieną filtrą prie kiekvieno šono, padengdami variklio diską apsaugančias groteles, po to pasukite juos laikrodžio rodyklės kryptimi.

Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš laikrodžio rodyklę.

Lemputių keitimas

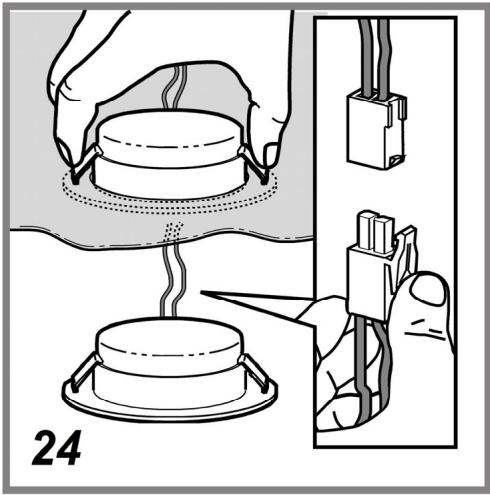

24 pav.

Gartraukyje įrengta diodų technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90% elektros energijos.

Dėl lempučių pakeitimo, susisiekite su atsarginių dalių autorizuotu centru.
