| Termék típusa | Elszívó/szűrő páraelszívó |
| Márka | ELICA |
| Modell | PRF0038443C |
| Használat | Elszívó kültéri elvezetéssel vagy szűrő beltéri recirkulációval |
| Minimális biztonsági távolság (elektromos) | 45 cm |
| Minimális biztonsági távolság (gáz/vegyes) | 65 cm |
| Motor fordulatszámok | 4 sebesség (1, 2, 3, intenzív) időzítéssel |
| Világítás | LED (csere hivatalos szerviz által) |
| Zsírszűrő | Fém, mosogatógépben mosható, havi tisztítás |
| Aktív szénszűrő (recirkuláció) | 4 havonta cserélendő, nem mosható |
| Zsírszűrő telítettség jelzés | 40 üzemóra után (1-es jelzőfény villog) |
| Szénszűrő telítettség jelzés | 160 üzemóra után (2-es jelzőfény villog) |
| Időzítő funkció | Automatikus leállás 20 perc (1-es sebesség), 15 perc (2-es), 10 perc (3-as), 5 perc (4-es) után |
| Panel anyaga | Eltávolítható tisztításhoz, semleges tisztítószer |
| Biztonság | Áramtalanítsa karbantartás előtt, viseljen kesztyűt, ne lángoljon a páraelszívó alatt |
| Alkotóelemek | Vegye fel a kapcsolatot a hivatalos műszaki segélyszolgálattal |
| Újrahasznosítás | Megfelel a WEEE irányelvnek (2012/19/EK) |
Gyakran ismételt kérdések - PRF0038443C ELICA
Felhasználói kérdések a következőről PRF0038443C ELICA
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Páraelszívó PDF formátumban ingyenesen! Találja meg kézikönyvét PRF0038443C - ELICA és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PRF0038443C márka ELICA.
HASZNÁLATI ÚTMUTATÓ PRF0038443C ELICA
HU Felszerelési és használati utasítás
BG Инструкция за монтаж и употреба
RO Instrucțiuni de montaj și utilizare

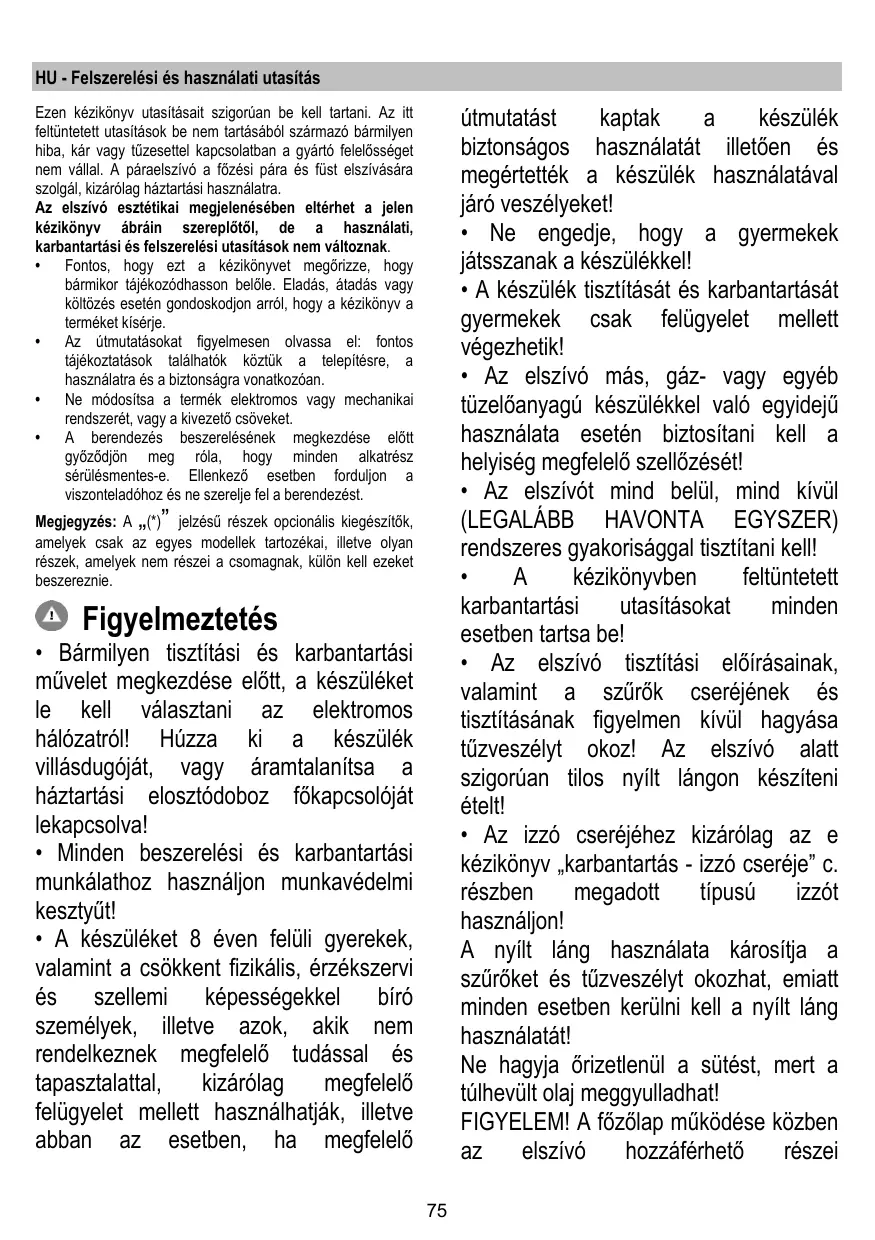

HU - Felszerelési és használati utasítás
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.
Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak.
- Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.
- Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.
- Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket. A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.
Megjegyzés: A (*) jelzésű részek opcionális kiegészítők, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie.

Figyelmeztetés
- Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!
- Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!
- A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő
útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!
- Ne engedje, hogy a gyermekek játsszanak a készülékkel! A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!
- Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!
- Az elszívót mind belül, mind kívül (legalább havonta egyszer) rendszeres gyakorisággal tisztítani kell!
- A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
- Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!
- Az izzó cseréjéhez kizárólag az e kézikönyv „Karbantartás - Izzó cseréje” c. részben megadott típusú izzót használjon!
A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát!
Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat!
FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei
felforrósodhatnak!
- Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
- A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!
- A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstelvezetéséhez használt csőben szállítani!
- Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
- Soha ne használja az elszívót felszerelt rostély nélkül!
- Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!
- Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerzésére!
- A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
- Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!
FIGYELEM!
A csavarok és rögzítőelemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat! - Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.
A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző szervezethez vagy ahhoz a bolthoz, ahol a terméket vásárolta.
A berendezést a következő szabványoknak megfelelően tervezték, gyártották és ellenőrizték:
- Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromágneses összeférhetőség (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azután is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességen, ha arra ténylegesen szükség van. Cserélje ki a zsírszűrőt akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.
Használat
A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.
Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Beszívó
A gőzök kivezetése a gyűjtőkarimához rögzített elvezetőcsövön történik.
FIGYELEM!
Kivezetőcső nincs a csomagban, külön kell azt megvennie. Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen
FIGYELEM!
Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.
Csatlakoztassa a páraelszívó t'levegőkimenetét (csatlakozó karima) azonos átmérőjű kivezető csőhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.
! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90° ). ! Kerülje a cső deformálódását.
Az elszívott levegő zsírtalanítása, majd szagtalanítása kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.
Felszerelés
A főzőkészülék felülete és a konyhai szagelszívó alsó része közötti minimális távolság nem lehet kisebb, mint 45cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.

Villamos bekötés
A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen be egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózattól való teljes leválasztást, a telepítési szabályoknak megfelelően.

FIGYELEM!
Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezetékek beszerelése szabályos-e.
Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszerviz szolgáltatótól.
Felszerelés
Mielőtt a telepítést elkezdené:
Ellenőrizze, hogy a megvásárolt termék a kiválasztott telepítési helynek megfelelő méretű-e. Vegye le az aktív szenes filter/filtereket ( ) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni. Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók ( ), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.
Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elég erősnek kell lennie, hogy az elszívó súlyát megtartsa.
Oldalsó panelek és/vagy falak és/vagy faliszekrények esetén
Győződjön meg róla, hogy elegendő hely áll rendelkezésre az elszívó beszerelésére, illetve a vezérlőpanel minden esetben könnyen hozzáférhető legyen.
Csak egyes modelleknél
Opcionális kiegészítőként esztétikus kürto vásárolható. Érdeklődjön hivatalos forgalmazónknál, hogy az Ön birtokában lévő készülék alkalmas-e erre a lehetőségre.
A megfelelő szerelési mód kiválasztása érdekében javasoljuk, hogy az elszívót csak a kürto megvásárlása után szerelje be.
Ábra 5-14-15-16-17
Működés

T1. Világítás ON/OFF
T2. Sebességcsökkentés
A "T2" gomb megnyomásával a sebesség a 4-es fokozatról (intenzív) az 1. sebességfokozatra csökkenthető.
A "T2" gomb 1-es sebességben való működés közbeni lenyomásával az elszívó OFF állapotra vált.
T3. Sebesség növelése
A T3 gomb megnyomásával az elszívó OFF állapotból 1. sebességbe kapcsol.
A gombot megnyomva (ON állapotú elszívónál) a motor sebessége az 1-ről a 4. (intenzív) sebességfokozatra növelhető.
Minden egyes sebességfokozatot a megfelelő LED felvillanása jelez:
1 sebességfokozat - LED 1, 2 sebességfokozat - LED 2, 3 sebességfokozat - LED 3, 4 sebességfokozat (intenzív) - LED 4 (villogó)
Az intenzív sebesség időkorlátozott. A standard időhatár 5', mely leteltével az elszívó a 2. sebességfokozatra vált.
A funkció deaktiválásához az időhatár lejárta előtt nyomja meg a T2 gombot, így az elszívó a 3. sebességfokozatra kapcsol.
T4 A sebesség időszabályozása
A sebesség időszabályozása a T4 gombbal lehetséges, a beállított idő leteltével az elszívó leáll.
Az időszabályozás az alábbiak szerinti:
1 sebességfokozat - 20 perc (villogó led 1) 2 sebességfokozat - 15 perc (villogó led 2) 3 sebességfokozat - 10 perc (villogó led 3) 4 sebességfokozat (intenzív) - 5 perc (villogó led 4)
Az időszabályozott működés során a T2 gomb lenyomásával az elszívó kilép az időszabályozott modalitásból és csökkentett sebességre vált.
A T3 gomb lenyomásával az elszívó kilép az időszabályozott módból és emeli a sebességet.
A T4 gomb lenyomásával az elszívó kilép az időszabályozott módból, és megtartja a beállított sebességet.
Zsírfilter kijelzései
40 óra üzemidő leteltével a led 1 villog.
Amikor ez a jelzés feltűnik, a zsírfelter ki kell mosni.
A kijelzés visszaállításához tartsa lenyomva a T4 gombot 5"-ig.
Az elszívó ekkor egy "BEEP" hangot ad, valamint a led 1 villogása abbamarad.
Szénszűrő kijelzései
160 óra üzemidő leteltével a LED 2 villog.
Amikor ez a jelzés feltűnik, a szénszűrő cseréje szükséges.
A kijelzés visszaállításához tartsa lenyomva a T4 gombot 5 másodpercig.
Az elszívó ekkor egy "BEEP" hangot ad, valamint a LED 2 villogása abbamarad.
Mindkét filter egyidejű kijelzése esetén, mind a LED 1 és 2 felváltva villog.
Visszaállításuk a fent leírt folyamat 2-szeri végrehajtásával lehetséges.
Az első lépés a szénszűrőt, a második a zsírfilter kijelzését állítja vissza.
Standard módban a szénszűrő kijelzés nincs aktiválva.
Amennyiben az elszívót szűrős módban használja, a szénszűrő kijelzést aktiválnia szükséges.
Szénszűrő kijelzés aktiválása:
Állítsa az elszívót OFF állapotba és tartsa lenyomva a T4 gombot 5 másodpercig.
A gomb megnyomásakor az éppen akkor aktív filterek kijelző LED-jei bekapcsolnak.
Az elszívó ekkor egy "BEEP" hangot ad, valamint a LED 2 2 másodpercig villog.
Az 1 és 2 LED-ek bekapcsolva maradnak kb. 2 másodpercig, mielőtt az elszívó visszaállna OFF állapotba.
Szénszűrő kijelzés deaktiválása:
Állítsa az elszívót OFF állapotba, és tartsa lenyomva a T4 gombot 5 másodpercig.
A gomb megnyomásakor az éppen akkor aktív filterek kijelző LED-jei bekapcsolnak.
Az elszívó ekkor egy "BEEP" hangot ad, valamint a LED 2 elalszik.
A LED 1 bekapcsolva marad kb. 2 másodpercig, mielőtt az elszívó visszaállna OFF állapotba.
Karbantartás
Tisztítás
A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!
Panel
ábra 8-9_22-23
Vezérlőpanel karbantartás
Szerelés:
- Tolja felfelé a panelt (mintegy 2 cm távolságra);
- Húzza a panelt saját maga felé
Tisztítás:
A panelt a zsírszűrő tisztítási gyakoriságának megfelelően szükséges tisztítani, semleges tisztítószerbe mártott puha kendővel.
Kerülje a súrolószerek használatát. NE HASZNÁLJON ALKOHOLT!
Összeszerelés:
A szétszerelésnél megelőzött lépéseket végezze el visszafelé.
Figyelem! Ellenőrizze, hogy a panel megfelelően rögzült-e a helyére.
Zsírszűrő filter
ábra 10-21
Visszatartja a főzésből eredő zsírrészecskéket.
Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.
Szénfilter (csak keringtetett változat esetén)
ábra 20
A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként (vagy amikor a filterek telítődését jelző rendszer - ha a birtokunkban lévő modellnél van ilyen - ennek szükségességét jelzi).
NEMOZE byt umyvany alebo regenerovany.
Koralakuszénfilter
A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban.
Szétszereléshez forgassa az óramutató járásával ellentétes irányban.
Egocse
ábra 24
Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve.
A LED-ek optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé.
Az izzó cseréjéhez vegye fel a kapcsolatot a hivatalos alkatrész-kereskedőkkel!

- A BCNU készülék beszerelésével és karbantartásával kapcsolatos műveletekhez használjon védőkesztyűt.
Védőkesztyű.
- A készüléket 8 évesnél nem fiatalabb személyek használhatják, valamint olyan személyek, akik csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy akiknek nincs tapasztalatuk vagy ismeretük, de csak akkor, ha felügyelet alatt állnak, vagy ha megkapták a készülék biztonságos használatára vonatkozó utasításokat, és megértik a kapcsolódó veszélyeket.
Ne hagyja, hogy gyermekek játsszanak a készülékkel! - A tisztítást és karbantartást nem végezhetik felügyelet nélküli gyermekek. - A helyiségnek megfelelő szellőzéssel kell rendelkeznie, amikor a készüléket gáz vagy más tüzelőanyaggal egyidejűleg használják. - A készüléket elöl és hátul is tisztán kell tartani (hetente legalább egyszer). - Kövesse a karbantartási kézikönyvben található utasításokat! - A készülék tisztítására és a szűrők tisztítására vagy cseréjére vonatkozó utasítások be nem tartása tűzveszélyt jelent. - Szigorúan tilos a készülék alatt főzni. A lámpák cseréjéhez csak a „Karbantartás/Lámpák cseréje” részben megadottakat használja.
Amint azt a jelen használati útmutatóban leírtuk.
A nyílt láng használata káros a szűrőkre, és tüzet okozhat, ezért mindenképpen kerülni kell.
