Chairman of the Board of Management Director Regulatory Affairs & Certification 212 LT- 1 Перед першим застосуванням пристрою ознайомтеся з цією інструкцією з експлуатації, дійте від- повідно до неї та зберігайте її для по- дальшого користування або для наступ- ного власника. Перед першим використанням пристрою слід ознайомитися з цією інструкцією з експлуатації й брошурою, що додається, з вказівками з техніки безпеки під час ро-

з щітковими мийними апаратами 5.956-251.0. Пристрій призначений для роботи на по- верхнях з ухилом, максимальна величи- на якого вказана в розділі „Технічні дані". 몇 ПОПЕРЕДЖЕННЯ Оператори повинні пройти відповідний інструктаж з використання цього при-

Прилад має бути зупинений у безпечно-

Захисні пристрої призначені для захисту користувача і не повинні бути виведені з ладу або використовуватися з іншою ме-

Відключає тяговий двигун після короткої затримки, якщо під час роботи або під

оператор залишає своє місце.

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечної ситуації, що може спричини- ти матеріальні збитки. Ця підлогомийна машина призначена для вологого прибирання рівних підлог. – Пристрій може бути легко налашту- вати на виконання відповідного завдання по чищенню через вибір па- раметрів кількості води та засобу для

Дозування засобу для чищення мож- на коригувати додаванням у резерву-

– Пристрій має резервуари для свіжої та брудної води (кожний на 70 літрів). Вони забезпечують ефективне при- бирання при тривалому використан-

– Робоча ширина 510 мм сприяє ефек- тивному застосуванню при тривало- му використанні. – Акумулятори вибираються залежно від конфігурації (див. главу «Реко- мендовані акумулятори»)

Відповідно до виконуваного завдання пристрій може бути оснащений різним

Запитуйте наш каталог або відвідайте наш сайт в Інтернеті www.kaercher.com. Цей пристрій придатний для комерційно- го і промислового використання, напри- клад в готелях, школах, лікарнях, фа- бриках, магазинах, офісах і приміщен

нях, що здаються в оренду. Використовувати цей пристрій виключно відповідно до вказівок, що містяться в цій інструкції з експлуатації. – Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог. – Цей пристрій призначений для вико- ристання усередині приміщень. – Діапазон робочої температури стано- вить від +5°C до +40°C. – Пристрій не придатний для очищен- ня замерзлих підлог (наприклад, на холодильних складах). – У пристрої дозволяється використо- вувати лише оригінальне приладдя та оригінальні запасні частини. – Пристрій не призначений для чищен- ня суспільних транспортних доріг. – Пристрій не можна застосовувати на чутливих до тиску підлогах. Необхід- но дотримуватися припустимого на- вантаження на поверхню підлоги. На- вантаження пристрою на поверхню вказане в розділі «Технічні дані». – Пристрій не придатний для викори- стання у вибухонебезпечному сере-

– Забороняється збирати пристроєм горючих газів, нерозведених кислот або розчинників. До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпеч- ні суміші, змішуючись із всмоктува- ним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пошкодити матеріали, що використо- вуються у пристрої. Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти на-

www.kaercher.de/REACH У кожній країні діють відповідні гарантій- ні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуває- мо безкоштовно, якщо причина несправ- ності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи

чек про покупку, до торговельної органі- зації, що продала продукт, або до най- ближчої уповноваженої служби сервіс- ного обслуговування.

Вказівки з техніки безпеки . . . UK 1 Функція . . . . . . . . . . . . . . . . . . UK 1 Використання за призначен- ням . . . . . . . . . . . . . . . . . . . . . UK 1 Охорона довкілля. . . . . . . . . . UK 1 Гарантія . . . . . . . . . . . . . . . . . UK 1 Елементи керування . . . . . . . UK 2 Перед введенням в експлуата- цію . . . . . . . . . . . . . . . . . . . . . . UK 3 Експлуатація. . . . . . . . . . . . . . UK 4 Транспортування . . . . . . . . . . UK 5 Зберігання . . . . . . . . . . . . . . . UK 6 Догляд і технічне обслугову- вання. . . . . . . . . . . . . . . . . . . . UK 6 Допомога в разі несправно- стей . . . . . . . . . . . . . . . . . . . . . UK 7 Приладдя . . . . . . . . . . . . . . . . UK 8 Технічні характеристики . . . . UK 8 Приладдя та запасні деталі .UK 8 Декларація про відповідність стандартам ЄС. . . . . . . . . . . . UK 9 Вказівки з техніки безпеки Захисні пристрої Реле сидіння Символи на пристрої

Небезпека ураження елек- трострумом під час проце- су зарядки. Не знімати за- хисні ковпачки з полюсів аку- мулятора і слідкувати за правильністю їхнього вста-

Використання за призначенням Охорона довкілля Пакувальні матеріали при- датні до вторинної перероб- ки. Не викидати пакувальні матеріали разом із побуто- вим сміттям, передати їх для вторинної переробки. Відпрацьовані пристрої мі- стять цінні матеріали, які мо- жуть перероблятися та під- лягають передачі до пунктів прийому вторинної сировини. Батареї, мастило та схожі матеріали не повинні потра-

навколишнього сере- довища. Тому старі пристрої слід утилізувати за допомо- гою спеціальних систем збо-

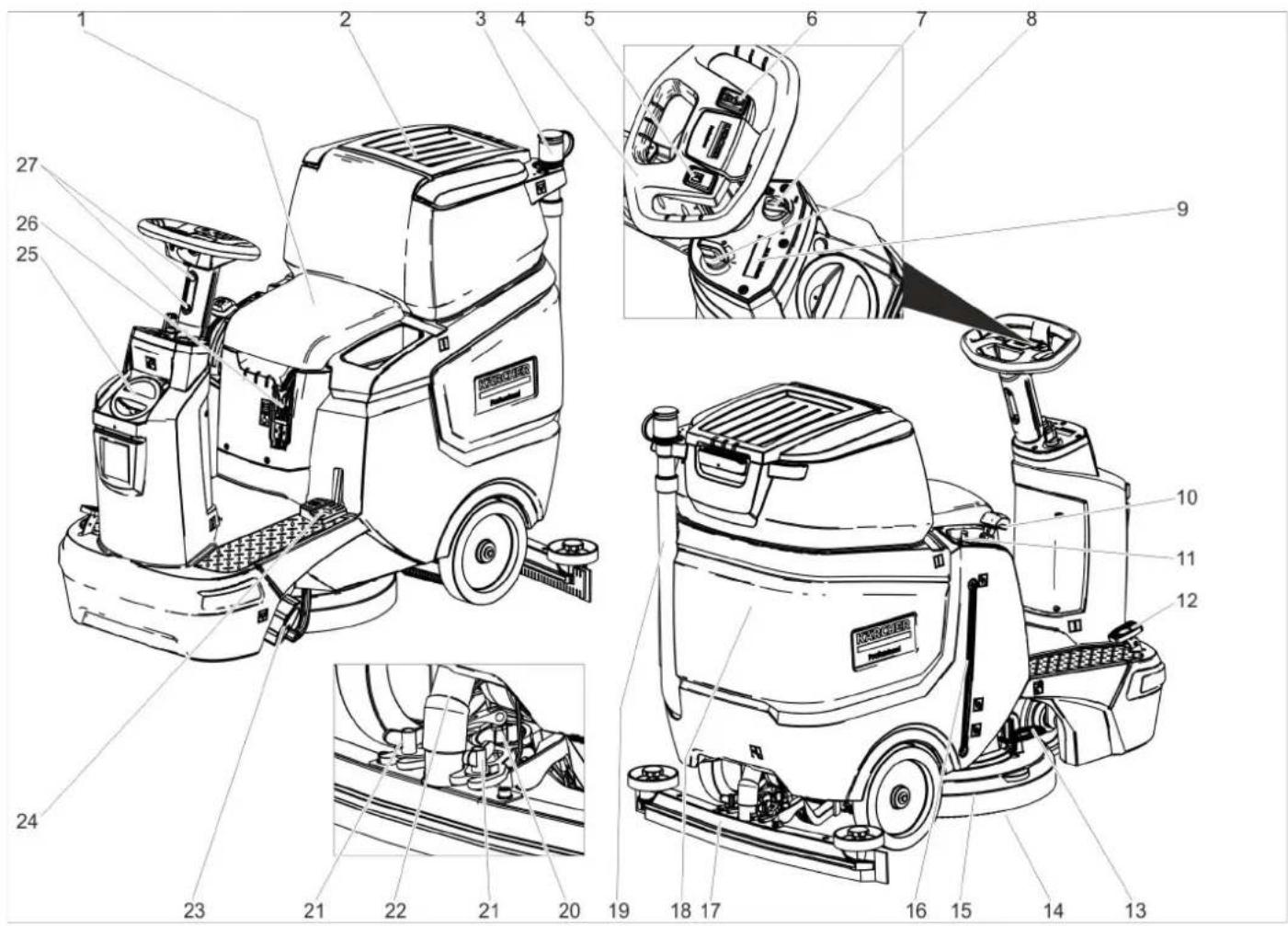

213UK- 2 1 Сидіння 2 Кришка бака для брудної води 3 Дозатор для брудної води 4 Кермове колесо 5 Кнопка звукового сигналу 6 Перемикач напрямку руху 7 Регулятор робочої швидкості 8 Замковий вимикач 9 Дисплей 10 Важіль всмоктувальної планки 11 Регулятор кількості води 12 Педаль акселератора 13 Педаль заміни щіток 14 Дискова щітка 15 Очищувальна головка 16 Покажчик рівня чистої води 17 Всмоктувальна балка * 18 Бак для брудної води

Зливний шланг для брудної води 20 Поворотна ручка для нахилу всмок- тувальної балки 21 Смушкові гайки для кріплення всмок- тувальної балки 22 Всмоктувальний шланг 23 Замок бака для чистої води з філь- тром для чистої води 24 Піднімання/опускання педалі очищу- вальної головки 25 Кришка бака для чистої води Заливний отвір для чистої води 26 Штекер акумулятора 27 Регулювання висоти керма

• не входить до комплекту поставки – Елементи керування процесом очи- щення позначені жовтим кольором. – Елементи керування технічним об- слуговуванням і сервісом позначені світло-сірим кольором.

Елементи керування Кольорове маркування Символи на пристрої Штекер акумулятора Рівень заповнення бака для чистої води 25 % Дозування мийного

Піднімання/опускання очищувальної головки Педаль заміни щіток Піднімання/опускання всмоктувальної планки Тримач для швабри ** Зливний отвір бака для чистої води Зливний отвір бака для брудної води Точка кріплення 214 UK- 3

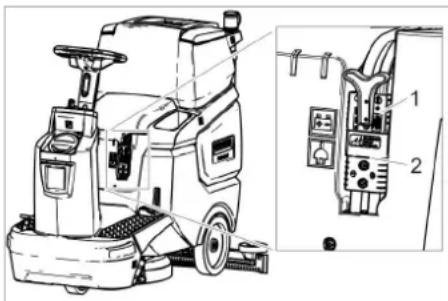

НЕБЕЗПЕКАНебезпека вибуху! Не класти інструменти або подібні предмети на акумулятор. Небезпека короткого замикання й вибуху. Небезпека травмування. Запобігати потраплянню свинцю на рани. Після ро- боти з акумуляторами завжди мити Пристрій потребує для роботи 2 аку-

Повний комплект (24 В/105 А·год) зі з'єднувальним кабелем, № для замов- лення 4.039-287.0 У варіанті «Pack» акумулятори вже вста- Витягнути штекер акумулятора. Відкинути резервуар для брудної води назад.1 Дистанційний елементУВАГА Небезпека пошкодження. Дотримува- тись правильної полярності. З'єднаєте полюсні виводи прикладе- ним сполучним кабелем Затиснути сполучний кабель, вхідний комплект поставки, на ще вільних полюсах акумулятора (+) і (-). Перевірити правильність встанов- лення захисних ковпачків полюсів. Вставити акумуляторний штекер. Небезпека пошкодження через глибоку розрядку. Зарядити акумулятори пе- ред введенням пристрою в експлуата- цію.Вказівка: Пристрій оснащений захистом від над- мірної розрядки, тобто при досягненні мінімально припустимого рівня заряду пристрій може тільки пересуватися. Привод щітки і функція всмоктування не Перемістити пристрій прямо до за- рядного пристрою, уникаючи похилих поверхонь.Вказівка: У разі використання інших акумуляторів (наприклад, інших виробників) захист від глибокої розрядки повинен бути на- лаштованим заново для відповідного акумулятора сервісною службою фірми Kärcher.

Небезпека ураження електричним струмом. Брати до уваги параметри електричної мережі та запобіжників - див. "Зарядний пристрій".

Зарядний прилад варто застосовува- ти тільки в сухих приміщеннях з до- статньою вентиляцією!Вказівка: Час зарядки акумулятора становить у середньому прибл. 10-12 годин. Зарядні пистрої, що рекомендуються для використання (підходять до від- повідно застосовуваних акумуляторів), управляються електронною системою й закінчують процес заряджання автома-

Небезпека вибуху. Об’єм приміщення, в якому пристрій стоїть для заряджання акумулятора, не може бути менший, ніж мінімальний об’єм для відповідного типу акумулятора, і в ньому має забез- печуватися повітрообмін із потоком повітря, не меншим за мінімальний (див. «Рекомендовані акумулятори»). Небезпека вибуху. Зарядка з рідким електролітом допускається тільки

відкинутому резервуарі для брудної Спорожнити бак для брудної води. Пусковий перемикач встановити у позицію «0» та витягти ключ. Відкинути резервуар для брудної води назад. 1 Штекер акумулятора з боку акумуля-

2 Штекер акумулятора з боку пристрою Від'єднати штекер акумулятора з боку акумулятора.УВАГАНебезпека пошкодження! – Не з'єднувати зарядний пристрій зі штекером акумулятора з боку при- – Використовувати тільки ті зарядні пристрої, які відповідають типу встановлених акумуляторів: Вказівка: Ознайомитись з інструкцією виробника з експлуатації зарядного при- строю і особливо прийняти до уваги вказівки щодо техніки безпеки! З'єднати штекер акумулятору з боку акумуляторної батареї з зарядним Вставити штепсельну вилку зарядно- го пристрою в розетку. процес зарядження від- повідно до інструкції з експлуатації зарядного пристрою. За годину до закінчення процесу за- рядки додати дистильованої води, звернути увагу на правильний рівень електроліту. Акумулятор такого типу має відповідне маркування. До кінця процесу зарядки всі акумуляторні елементи повинні виділяти газ. Перед введенням в експлуатацію Акумулятори Дотримуватися вказівок на акумуляторі, в інструкції з ко- ристування та у посібнику з експлуатації приладу Носити захист для очей Не допускати дітей до елек- троліту та акумуляторів Небезпека вибухуЗабороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління Небезпека хімічних опіків Перша допомогаПопереджувальне маркуванняУтилізація Не викидати акумулятор у контейнер для сміття Рекомендовані акумулятори 105 А год - не потребує технічного об- слуговування № для замовлен-

} * 2,64 Потік повітря [м

• Мінімальний об'єм акумуляторного ** Мінімальний об'єм повітряного потоку між акумуляторним відсіком та довкіл-

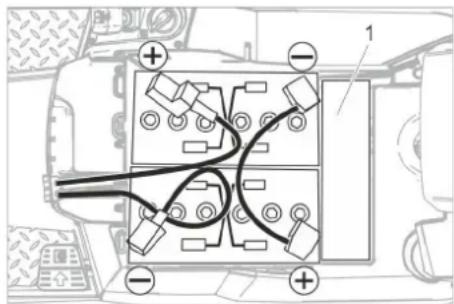

Установлення і підключення акумуляторівЗаряджання акумулятора Тип акумуляторів Зарядний при- стрій6.654-141.0 6.654-367.06.654-093.0 6.654-367.0 Акумулятори, що не обслуговуються (заливні акумулятори) 215UK- 4

Небезпека хімічних опіків. Доливання води в розряджений акумулятор може призвести до витоку електроліту! Під час роботи з електролітом викори- стовувати захисні окуляри та дотри- муватись приписів, щоб запобігти травмам та пошкодженню одягу. Бризки електроліту, що можуть по- трапити на шкіру або одяг, слід негай- но змити великою кількістю води.

заливання в батарею використову- вати лише дистильовану або знесоле- ну воду (EN 50272-T3). Не використовувати сторонні добавки (так звані поліпшувачі), інакше втра- чається право на гарантійне обслуго-

Пусковий перемикач встановити у позицію «0». Витягнути штекер акумулятора. Відкинути резервуар для брудної води назад. Від'єднати затискач кабелю від кле- ми негативного полюса акумулятора. Від'єднати затискачі кабелів, що за- лишилися, від акумуляторів Вийняти акумулятори. Використані акумулятори слід утилізувати відповідно до діючих

Встановлення щітки описане у розділі «Роботи з технічного обслуговування». Установити усмоктувальну балку в підвіску так, щоб профільна пластина перебувала над підвіскою. Затягти смушкові гайки. Встановити всмоктувальний шланг. Послабити обидва гвинта пристосу- вання регулювання висоти керма. Відрегулювати необхідну висоту кер-

Небезпека пошкодження! Під час роботи не від'єднувати штекер акумулятора.

Для негайного вимикання усіх функцій слід перевести пусковий перемикач у по- ложення «0». Зайняти місце в сидінні водія. Встановити пусковий перемикач

ложення «1». На дисплеї послідовно відображається

– час до наступного обслуговування; – версія програмного забезпечення, блок керування; – рівень заряду акумулятора і кількість робочих годин;

Небезпека нещасного випадку. Перед початком роботи завжди варто пе- ревіряти на рівній поверхні справність стоянкового гальма. Увімкнути пристрій. Перемикач напрямку руху перебуває в положенні "вперед". Плавно нажати на ходову педаль. Гальмо має розблокуватися зі зву- ком. На рівній поверхні пристрій має почати плавно котитися. Якщо пе- даль відпустити, то чутно спрацьову- вання гальма. Якщо цього не відбу- вається, пристрій слід вивести з екс- плуатації та звернутися до сервісної

Небезпека нещасного випадку. Якщо функція гальмування пристрою не спрацьовує, необхідно діяти в такий

Якщо на похилій поверхні з нахилом понад 2 % пристрій не зупиняється, пусковий перемикач не можна вста- новлювати у положення «0». Продов- жувати пересування на пристрої, поки не буде досягнуто горизонталь- ної поверхні. Після досягнення горизонтальної по-

пристрій слід вимкнути і звер- нутися до сервісної служби. Додатково слід дотримуватися вказівок по профілактичному обслу- говуванню гальм.

Небезпека перекидання приладу на за- надто крутих схилах. У напрямку руху допускається пере- сування підйомами з нахилом до 8 %. Допускається підйом та спуск по схилах тільки у подовжньому на- прямі, без поворотів. Небезпека перекидання при швидкій їзді на поворотах. Небезпека заносу на мокрій підлозі. На поворотах слід сповільнювати швидкість руху. Небезпека перекидання на нестабіль- ній поверхні. Дозволяється переміщати при- стрій тільки на закріпленій основі. Небезпека перекидання за великого біч- ного крену. Рух поперек похилих поверхонь до- пускається лише у разі нахилу не більше 8 %. Зайняти місце в сидінні водія. Важіль всмоктувальної планки потяг- ти вгору і зафіксувати. Притиснути педаль очищувальної го- ловки і зафіксувати. Встановити пусковий перемикач у по- ложення «1». За допомогою перемикача напрямку руху на кермовому колесі встановити напрямок руху. Натисканням на педаль руху задати швидкість пристрою Зупинка приладу: Відпустити педаль акселератора.

При піднятій очищувальній головки мак- симальна швидкість не регулюється ре- гулятором швидкості роботи.

руху можна змінювати також під час прибирання. Завдяки цьому мож- на здійснювати очищення обраної діль- ниці, пересуваючи пристрій уперед і на-

몇 ПОПЕРЕДЖЕННЯ Небезпека пошкодження. Застосовува- ти тільки рекомендовані засоби для чи- щення. Що стосується інших мийних засобів, експлуатуюча особа несе підвищений ризик щодо експлуатацій- ної безпеки і небезпеки виникнення не- щасних випадків. Використовувати тільки ті засоби для чищення, що не містять розчинники, соляну та плавікову (фторидну) кисло-

Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Не використовувати сильно пінливі мий-

Максимальні розміри акумулятора Довжина 408 Ширина 348 Висота 284 Демонтаж акумуляторів Встановлення щіток Установлення всмоктувальної

Регулювання кермового колеса Експлуатація Увімкнення пристрою Перевірка стоянкового гальма

Заливання робочих рідин Мийний засіб Застосування Мийний за-

Повсякденне прибирання всіх водостійких підлог RM 746 RM 780 Повсякденне очищення блискучих поверхонь (на- приклад, граніту) RM 755 es Повсякденне та генераль- не очищення промислових

RM 69 ASF 216 UK- 5 Відкрити кришку бака для чистої во-

Наполовину заповнити резервуар чи- стої води (максимум 50 °C). Залити миючий засіб. Заповнити резервуар водою. Закрити кришку бака для чистої води. Для поліпшення результатів мийки під- лог, покритих плиткою, всмоктувальна балкаможе бути повернена до 5°. Послабити смушкові гайки Повернути всмоктувальну балку. Затягти смушкові

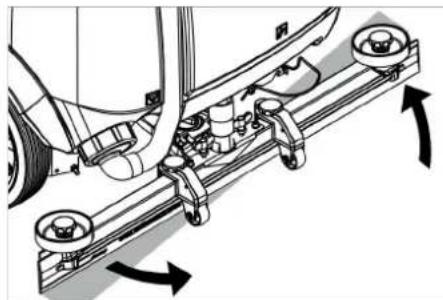

При недостатній потужності усмоктуван- ня можна змінити нахил прямої всмокту- вальної балки. 1 Поворотна ручка 2 Рукоятка затискача Підняти важіль затиску. Переставити поворотну ручку для на- хилу всмоктувальної балки. Натиснути вниз важіль затиску. Регулювання висоти впливає на вигин усмоктувальних крайок при контакті з

Перемістити поворотне руків'я ре-

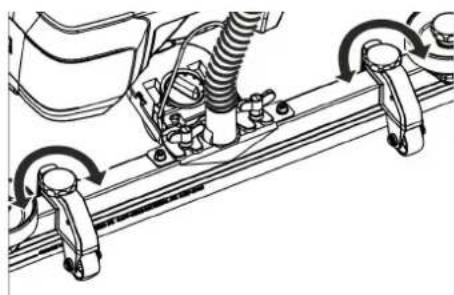

висоти методом спроб так, щоб досягти найкращого резуль- тату всмоктування. Встановити відповідно до забруднен- ня покриття підлоги кількість подава- ної на голівку води.

Перші спроби чищення проводити при невеликій кількості води. Збільшувати кількість води крок за кроком, поки буде досягнуто бажаного результату чищен-

Зайняти місце в сидінні водія

Встановити пусковий перемикач у по- ложення «1». За допомогою перемикача напрямку руху на кермовому колесі встановити напрямок руху. Встановити регулятор швидкості ро- боти на потрібне значення. Під час налаштування швидкість ві- дображається на дисплеї. Значення відображається у процен- тах від максимальної швидкості. Налаштувати кількість води на кла- пані регулювання. Нижню половину рукоятки важеля всмоктувальної планки потягти вгору і утримувати. Притиснути важіль всмоктувальної

Всмоктувальна планка опускається і розпочинається процес всмоктуван-

Натиснути педаль очищувальної го- ловки униз/праворуч, розблокувати і відпустити. Натисканням на педаль руху задати швидкість пристрою Очищувальна головка пускається, привод щітки вмикається і наносить-

Проїхати по поверхні, яку слід очи-

Зупинка приладу: Відпустити педаль акселератора. Притискати педаль очищувальної го- ловки, поки вона не зафіксується. Проїхати ще на незначну відстань щоб провести всмоктування води, що залишилася. Тягти важіль всмоктувальної планки вгору, поки педаль не зафіксується. Всмоктувальна турбіна вимикається із затримкою у 10

Пусковий перемикач встановити у позицію «0».

Якщо бак для брудної води заповнений, поплавець закриває отвір для всмокту- вання, а всмоктувальна турбіна працює з підвищеним числом обертів. 몇 ПОПЕРЕДЖЕННЯ Дотримуватись місцевих приписів щодо обробки стічних вод. Вийняти з кріплення спускний шланг для брудної води і помістити його у призначений для цього збірник води.

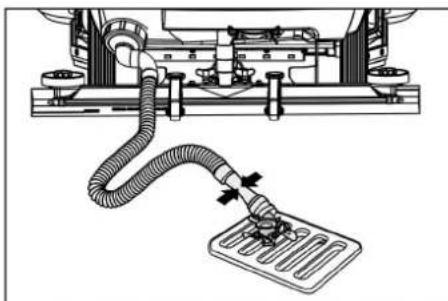

Шляхом стискування дозатора можна регулювати силу потоку відпрацьованої

Відкривши дозуючий пристрій, злий- те воду через зливний шланг Після цього промийте резервуар для

води чистою водою. Відгвинтити кришку резервуара для чистої води. Злити чисту воду. Нагвинтити кришку резервуара для чистої води. При необхідності зарядити акумуля-

Небезпека травмування! Для заванта- ження або вивантаження прилад може пересуватися тільки на схилах, кут яких не перевищує максимального зна- чення (див. «Технічні характеристи- ки»). Пересуватися треба на низькій

Небезпека травмування та пошкод- жень! При транспортуванні слід звер- нути увагу на вагу приладу. Перед завантаженням злити воду з резервуарів для чистої та брудної во-

Витягнути дискову щітку з головки

Повсякденне та генераль- не очищення керамічної

RM 753 Повсякденне очищення кахлю у санітарно-гігієніч- них приміщеннях RM 751 Очищення та дезінфекція у санітарно-гігієнічних приміщеннях RM 732 Видалення бруду з будь- яких стійких до лугів підлог (напр., підлог з ПВХ) RM 752 Видалення бруду з ліноле- умних покриттів RM 754

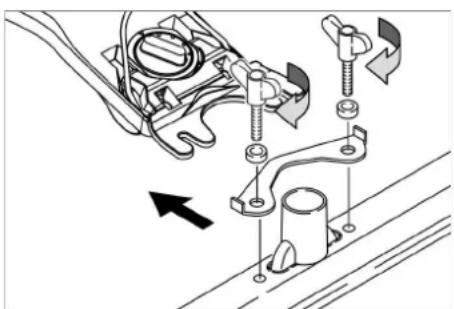

Установлення всмоктувальної

Налаштування кількості води Режим очищення Завершення прибирання Спорожнення бака для брудної

Спорожнення бака для чистої

Виведення з експлуатації Транспортування 217UK- 6 Під час транспортування в транс- портних засобах закріпляти пристрій згідно з чинними нормами для запо- бігання його ковзанню та перевер-

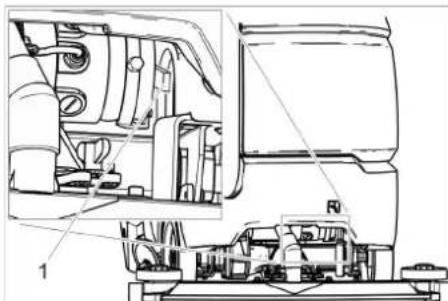

1 Важіль розблокування Підняти важіль розблокування і пере- сунути пристрій.

Небезпека нещасного випадку через відсутність функції гальмування. Після пересування важіль розблокуван- ня знов обов'язково притиснути.

Небезпека травмування та пошкод- жень! При зберіганні звернути увагу на вагу приладу. Цей прилад має зберігатися лише у приміщеннях. Місце паркування вибирати з ураху- ванням допустимої загальної ваги пристрою щоб уникнути погіршення

Небезпека травмування! Перед прове- денням будь-яких робіт з ремонту або технічного обслуговування пристрою пусковий перемикач поставити в поло- ження "0", а ключ витягти. Витягнути акумуляторний штекер. Злити забруднену та чисту воду, що залишилася, та утилізувати.

Небезпека отримання травм в режимі холостого ходу всмоктувальної турбі-

Усмоктувальна турбіна після відклю- чення продовжує обертатися. Роботи з технічного обслуговування починати виконувати тільки після зупинки турбі-

Небезпека пошкодження. Не мити при- стрій під струменем води та не викори- стовувати агресивні миючі засоби. Злити брудну воду. Промити бак для брудної води чи- стою водою. Очистити фільтр для крупного бруду. Очистити прилад зовні, використову- ючи для цього вологу ганчірку, просо- чену м'яким лужним розчином. Очистити всмоктувальні крайки, пе- ревірити їх на предмет зношування, за потреби замінити. Перевірити зношенність щітки, при необхідності замінити. Заряджання акумулятора: Якщо акумулятор заряджений менше ніж на 50 %, зарядити його повністю і без перерв. Якщо акумулятор заряджений біль- ше ніж на 50 %, дозаряджати його лише тоді, якщо наступного разу пе- редбачається використання повного заряду акумулятора. За регулярної експлуатації заряджа- ти акумулятор повністю й без перерв щонайменше один раз на тиждень. Спорожнити резервуар для чистої

і змити відкладення. Очистити фільтр чистої води. Очистити поплавець. Очистити ворсовий фільтр. Якщо пристрій тимчасово виведено з експлуатації: Провести вирівнюваль- ну зарядку акумулятора. Перевірити окислення полюсних ви- водів акумуляторів, очистити у разі необхідності. Перевірити міцність крі- плення з’єднувальних кабелів. Прокладки між баком для брудної води та кришкою очистити та пе- ревірити їхню щільність, при необхід- ності замінити. В разі використання акумуляторів, які потребують технічного обслугову- вання, перевірити щільність елек-

Поміщати пристрій на тривале збері- гання лише з повністю зарядженими акумуляторами. Повторно повністю заряджати акумулятор щонайменше один раз на місяць. Забезпечити проведення запропоно- ваного огляду службою технічної під-

Для надійної роботи пристрою з від- повідним торговими організаціями фір- ми Kärcher можна укласти договір про технічне обслуговування. Відкрити кришку бака для брудної во-

1 Фіксувальний гак 2 Ворсовий фільтр 3 Поплавець 4 Корпус поплавця Послабити фіксуючі гайки. Витягти униз корпус поплавка. Вийняти поплавок з корпусу й очи-

Очистити ворсовий фільтр. Знову зібрати усі компоненти у зво- ротній послідовності. Відкрити кришку бака для брудної во-

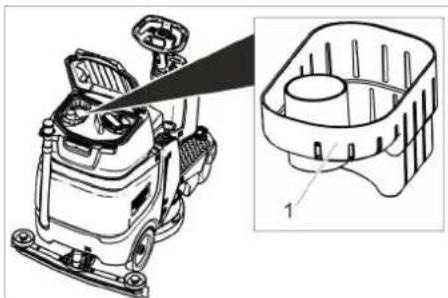

1 Фільтр для грубого бруду Зняти фільтр для крупного бруду, по- тягнувши його угору. Промити фільтр для крупного бруду проточною водою. Знову вставити фільтр для крупного бруду у резервуар для брудної води. Переміщення пристрою

Догляд і технічне обслуговування План технічного обслуговування Після роботи

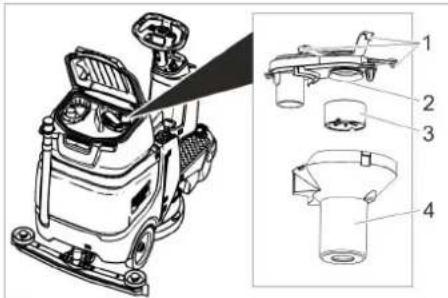

Роботи з технічного обслуговування Договір на техобслуговування Очищення поплавця та ворсового

Очищення фільтра для грубого бруду 218 UK- 7 Зняти всмоктувальну балку. Відкрутити грибкові ручки. Зняти пластикові деталі. Зняти всмоктувальні губи. Вставити нові язички Вставити пластикові деталі. Вставити і затягнути грибкові ручки. Підняти носову частину. Вичавити долілиць педаль заміни щітки через опір. Витягнути дискову щітку збоку з-під очищувальної головки. Помістити нову дискову щітку під щувальну головку, притиснути її вго- ру і зафіксувати. У разі небезпеки заморозків: Злити воду з баків для чистої й бруд- Поставити прилад на зберігання в незамерзаючому приміщенні.

Небезпека травмування! Перед прове- денням будь-яких робіт з ремонту або технічного обслуговування пристрою пусковий перемикач поставити в поло- ження "0", а ключ витягти. Витягнути акумуляторний штекер. Злити забруднену та чисту воду, що залишилася, та утилізувати.

Небезпека отримання травм в режимі холостого ходу всмоктувальної турбі- Усмоктувальна турбіна після відклю- чення продовжує обертатися. Роботи з технічного обслуговування починати виконувати тільки після зупинки турбі-

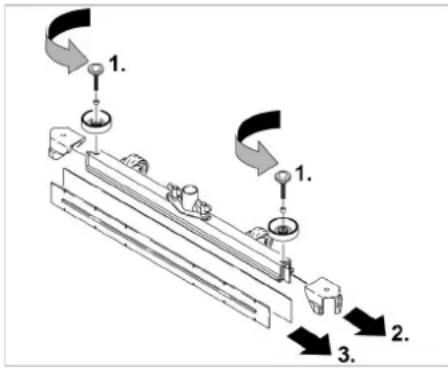

Заміна всмоктувальних крайок Заміна дискових щіток Захист від морозу Допомога в разі несправностей Несправність Усунення Пристрій не запускається Перемикач положення сидіння не приведений в дію, зайняти місце на сидінні. Прилад працює тільки, коли на сидінні перебуває оператор. Вставити акумуляторний штекер. Встановити пусковий перемикач у положення «1». Перед включенням пускового перемикача забрати ногу з педалі газу. З появою збою знову, звер- нутися до сервісної служби. Перевірити акумулятори, при необхідності зарядити Прилад не рухається Притиснути важіль розблокування (див. «Транспортування/пересування пристрою»). Недостатня кількість води Збільшити кількість води за допомогою кнопки регулювання кількості води. Перевірити рівень чистої води, за необхідності долити в бак. Очистити фільтр чистої води. Перевірити засмічення шлангів, за необхідності очистити. Недостатня потужність всмоктування Бак для брудної води заповнений, вимкнути прилад та випорожнити бак для брудної води Перевірити на герметичність ущільнення між резервуаром брудної води й кришкою, при необхід- ності замінити Перевірити сітчастий фільтр на наявність забруднень, у разі необхідності очистити. Прочистити всмоктувальні крайки на всмоктувальній балці, за потреби перевернути або замінити. Перевірити усмоктувальні планки на наявність засмічування, при необхідності усунути засміття. Перевірити, чи закрита кришка на зливальному шлангу для брудної води Перевірити всмоктувальний шланг на засмічення, у разі необхідності очистити. Перевірити щільність всмоктувального шлангу, при необхідності замінити. Перевірити герметичність шланга для зливу брудної води. Перевірити установку всмоктувальної балки. Помістити додаткова вага (приналежність) на усмоктувальну планку Недостатній результат очи- Перевірити щітки на зношеність, при необхідності замінити. Перевірити тип щітки та мийний засіб на придатність. Всмоктувальна турбіна пра- цює з підвищеним числом Спорожнити бак для брудної води. Очистити поплавець. Перевірити/очистити сітчастий фільтр. Перевірити всмоктувальний шланг на засмічення, у разі необхідності очистити. Перевірити усмоктувальні планки на наявність засмічування, при необхідності усунути засміття. Щітка не обертається Перевірити , чи не блокує сторонній предмет щітки, за необхідності видалити сторонній предмет. У разі несправностей, які неможливо усунути за допомогою цієї таблиці, слід звернутися до сервісної служби. 219UK- 8 Слід використовувати лише оригінальне приладдя та оригінальні запасні части- ни, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Позначення № деталі Опис Дискова щітка, червона (середня, стандарта) 4.905-026.0 Для широкого спектру задач з чищення. Дискова щітка, натуральна (м’яка) 4.905-027.0 З натуральних волокон для чищення та полірування. Дискова щітка, чорна (жорстка) 4.905-029.0 Для видалення стійких забруднень і проведення основного чищення. Тільки для нечутливих поверхонь. Приводна тарілка паду 4.762-534.0 Для очищення падами. Із швидкозмінною муфтою й

тральним замком. Коло, червоне (середня м'якість) 6.369-079.0 Для прибирання та клінінгу усіх підлогових покриттів. Пад, зелений (середня твердість) 6.369-078.0 Для чищення сильно забрудненої підлоги та для основно- го чищення. Пад, чорний (твердий) 6.369-077.0 Для видалення стійких забруднень і виконання генераль- ного очищення. Накладка, бежева (зерна невеликого розміру) 6.369-468.0 Для полірування та освіження твердого та еластичного по-

Накладка, бежева (частина натуральних волокон) 6.371-146.0 Всмоктувальна трубка, 850 мм, пряма 4.777-401.0 Всмоктувальна трубка, 850 мм, вигнута 4.777-411.0 Набір Homebase Box 4.035-406.0 Проблисковий маячок 4.039-267.0 Модуль керування рухомим складом 4.039-268.0 Тримач мішка 4.039-269.0 Підмітальний пристрій 4.039-270.0 Тримач для мопу 4.039-271.0 Spraymopp 5.999-045.0 Захват для крупного бруду 6.999-113.0 Технічні характеристики

Номінальна напруга V24 Ємність батареї А·год (5год) 76 / 105 Середня споживана по-

Вт 1400 Номінальна потужність тягового двигуна Вт 300 Потужність усмокту- вального двигуна Вт 600 Потужність всмоктуван-

Вт 500 Ступінь захисту IPX 3 Всмоктування Потужність всмоктуван- ня, кількість повітря л/с 17 Потужність всмоктуван- ня, нижній тиск (макс.) кПа 120 Щітки для чищення Робоча ширина мм 510 Діаметр щітки мм 510 Частота обертання щіт

ки, під навантаженням об/хв 155 Частота обертання щіт- ки, без навантаження об/хв 180 Розміри та маси Швидкість руху, макс. км/год 6 Макс. підйом %8 Теоретична потужність на одиницю поверхні

/год 2300 Об'єм бака для чистої

л 70 Об'єм бака для брудної

л 75 Макс. температура води °C 50 Температура навколиш- нього середовища °C 5...40 Довжина мм 1310 Ширина (без усмокту- вальної планки) мм 590 Висота мм 1066 Допустима загальна

кг 340 Транспортна вага (баки порожні, без водія) кг 194 Навантаження на поверхню (з водієм і повним баком для чистої води) Переднє колесо Н/см

Розраховані значення згідно з EN 60335-2-72 Загальне значення ко- ливань плечей

0,2 Загальне значення ко- ливань поверхні сидіння

0,1 Рівень звукового тиску

дБ(А)2 Рівень звукової потуж- ності L

дБ(А)80,3 Приладдя та запасні деталі 220 UK- 9 Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення доку-
